Технология установки и правила монтажа пластиковых окон по ГОСТу 30971-2002. Размер монтажного шва при установке пластиковых окон
Монтажный шов окон пвх, максимальная ширина монтажного шва, перечень дефектов, как изолировать монтажный шов пластиковых окон, нормативные требования, предъявляемые к монтажным швам гост
Иногда после установки окон по причине неправильного примыкания окна к стене на внутренней стороне откосов появляются следы затекания и конденсат. В целом монтажный шов окон пвх представляет собой комплекс мероприятий, благодаря которым достигается полная изоляция и герметичность в процессе установки окон.
Как изолировать монтажный шов пластиковых окон?
Ранее заделка монтажных швов окон осуществлялась с помощью монтажной пакли и раствора на основе бетона. Сейчас используется монтажная пена, которая помогает существенно упростить процесс сделать его в несколько раз дешевле.
Часто на практике монтажная пена используется в качестве единственного уплотнителя. Неопытные мастера иногда перебарщивают с количеством, предполагая, что уплотнение будет лучшим. Тем не менее, внимательно изучив все характеристики монтажной пены можно прийти к выводу, что она скорее теплоизолятор, нежели уплотнитель. Не стоит также забывать, что качественно исполнять свое предназначение она способна только в условиях хорошей гидроизоляции.
В нормативных требованиях говорится о том, что основой для уплотнения монтажных зазоров должна быть специальная предварительно сжатая плотная лента, гидроизолирующая пленка, уплотнитель на силиконовой основе.
Нормативные требования, предъявляемые к монтажным швам
Именно благодаря соблюдению нормативных требований обеспечивается качественное решение проблемы монтажных зазоров. Основными критериями являются:
- теплоизоляция;
- защищенность от осадков;
- шумоизоляция;
- сопротивление к ветровым нагрузкам;
- устойчивость к солнечным лучам.
Все нагрузки, действующие на оконные конструкции, влияют и на монтажный шов. Важно именно равномерное распределение таких нагрузок.
«ГОСТ 30971–2002 Монтажные швы» устанавливает допустимую ширину монтажного шва пластиковых окон в размере 2,5–6 сантиметров. Таким образом, максимальная ширина монтажного шва не может быть больше 6 см. При установке пластиковых окон важно соответствие всех швов, идущих по периметру, нормативным требованиям.
Дефекты при установке
Существует перечень дефектов, которые возникают при несоблюдении нормативных требований к монтажному шву окон пвх:
- Наличие щелей между подоконником и рамой. В результате окно будет продувать, а дождевая вода проникать в комнату.
- Разгерметизация монтажного шва. Наблюдается при использовании некачественного материала во время установки окна. Этот дефект влечет за собой существенное снижение теплоизоляционных качеств, но заметить его сразу практически невозможно.
- Образование конденсата. Некачественное проведение монтажа окон пвх способно повлечь за собой явление, когда окна «плачут».
Таким образом, следует отметить, что крайне важно производить установку пластиковых окон в соответствии со всеми требованиями.
okna-cvetoslava.ru
Размеры монтажных швов
Требования к размерам монтажных швов при установке пластиковых окон
Требования к необходимым размерам монтажных швов. Размеры боковых монтажных швов при монтаже оконных блоков должны составлять 15-35 миллиметров в зависимости от размеров конструкций. Почему не меньше чем 15 миллиметров, потому что в данных случае наконечник монтажного пистолета с пеной, просто не залезет в щель и не сможет заполнить монтажный слой утеплительными материалами. Возрастает вероятность образования незапененных участков, и появления продувания или промерзания сквозь монтажный шов. Почему же в отдельных случаях толщина монтажного шва достигает большего размера. Конфигурация окон, размеры оконных проемов, их предельные отклонения от размеров указаны в рабочей проектной документации здания. Когда-то при строительстве дома предполагалась установка деревянных рам, которые имели другую толщину колодок рам окон, отличную от металлопластиковых (пластиковых) окон. Ну, кто знал, что через 20-30 лет Вы будете их менять на окна ПВХ, и какая у них будет толщина. В настоящее время оконным компаниям приходится планировать установку окон в данные проемы.
Если получается зазор монтажного шва больше указанного, ну что тут поделать, приходится использовать такой, только внимательно относиться к креплению оконной коробки. Использование добавочных профилей ПВХ для уменьшения толщины зазоров приведет к увеличению стоимости окон. Да и слабым местом в окнах является место соприкосновения добавочных профилей друг с другом (возможно образование продувания). На мой взгляд, это неэффективно. Да и если коробка окна будет хорошо закреплена, а монтажный шов хорошо заделан, зазор, больший, чем 35 мм, особого дискомфорта Вам не принесет. Сделать окно больших размеров также нельзя, так как высота профиля приблизительно 60 мм, и больше чем 40 мм завести в четверть нельзя, так как тогда Вы не сможете использовать москитные сетки, или же может возникнуть случай когда Вы сквозь стекла будете видеть кирпичи. Тоже не красиво.
tookna.ru
Снип на установку пластиковых окон
СНиП установки пластиковых окон — тепловая защита зданий
Тема нормативных документов при монтаже ПВХ окон очень важна. Одной из основных бумаг, которой следует пользоваться при проведении монтажных работ является СНиП установки пластиковых окон (полный документ вы сможете скачать в конце данной записи).
Процесс установки пластиковых окон регламентируется определённой документацией, среди которой есть как основная (это Государственный стандарт или ГОСТ), так и вспомогательная (это Строительные нормы и правила или СНиП). Причём название «вспомогательная» вовсе не означает что СНиП менее важны, ведь это совокупность нормативных актов экономического и правового характера.
Монтаж пластиковых окон в соответствии со СНиП подразумевает не вопросы технического характера (как закрепить, при какой температуре, какова длина шурупов и т.п.), а вопросы санитарно-гигиенического характера, в данном случае — тепловой защиты зданий. Так как мы живём в стране в резким климатом, где лето — жаркое, а зима — достаточно морозная, то имеют место и температурные изменения в строительных конструкциях, в том числе и в пластиковых окнах. Чтобы избежать неприятных последствий и учесть все нюансы, просто прочтите СНиП и строго следуйте указаниям данного документа/
Говоря о СНиП монтажа ПВХ окон, важен, по сути, лишь один документ: «СНиП 23-02-2003. Тепловая защита зданий»(принятый постановлением Госстроя РФ от 26.06.2003 N 113).
Post navigation
Гост на монтаж и установку пластиковых окон ПВХ — схемы, технологии, инструкции
Для повышения качества услуг установки пластиковых окон, было разработано 3 ГОСТа. Основными нормативными актами для установки ПВХ-окон выступают:
Их соблюдение – гарантия долговечности окна. Особенностью установки профилей по ГОСТу является качество закладки монтажных швов. Технически правильная герметизация монтажных швов обеспечивает сокращение энергопотребления до 25%. ГОСТы регулируют все этапы установки, гарантируя надежность монтажа.
Инструкция установки пластикового окна, согласно ГОСТ 30971-2012
Установка пластикового окна в соответствии с ГОСТами – длительный, трудоемкий процесс. Сложность заключается не в изготовлении окна. По ГОСТ 30971-2012, процесс замены окна на новое начинается оштукатуриванием и грунтовкой проема. Кроме этого предварительно нужно провести замеры, оценку стен, проверить состояние отопления и вентиляции.
Требуется также согласование со специалистами и создателями архитектурного проекта. Последнее необходимо при несоответствии размеров конструкторской документации здания. При этом фирма, которая устанавливает профили по ГОСТам, должна утвердить инструкцию монтажа у органов, которые занимаются управлением региональным строительством.
Монтаж окон ПВХ по ГОСТ 52749-2007
Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:
- габариты профиля более 3 метров;
- проем на высоте более 2 метров от пола;
- окно устанавливается на 12 этаже или выше.
При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.
Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.
По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.
Технология установки пластиковых окон, согласно ГОСТ 30674-99
В «ГОСТе на установку пластиковых окон 30674-99» содержатся рекомендации по показателям теплоизоляционных свойств пластиковых окон. Для однокамерных стеклопакетов значение сопротивления теплопередаче в °С/Вт имеет широкий диапазон, варьируясь в пределах 0,35-0,63. Для двухкамерных профилей этот показатель составляет 0,49-0,56. Наличие теплоотражающего покрытия на двухкамерном профиле повышает значение до 57-72 °С/Вт.
В «ГОСТе установки окон ПВХ ГОСТ 30674-99» указана долговечность оконных профилей, в зависимости от материала:
- для ПВХ-профилей – 40 лет;
- для стеклопакетов – 20 лет;
- для уплотняющих прокладок – 10 лет.
Согласно «правилам установки окон по ГОСТу», звукоизоляция профиля должна превышать 26дБА. Рекомендуемый коэффициент светопропускания составляет 0,35-0,60, зависимо от наличия специального покрытия.
Применение СНиП 23-02-2003 при установке ПВХ профилей
При точном соблюдении «технологии установки пластиковых окон по ГОСТу», результат обязан соответствовать СНиП 23-02-2003. СНиП устанавливает параметры тепловой защиты зданий. Данный документ не обязателен к выполнению, но несоответствие ему лишает гарантий достаточной теплоизоляции помещения.
Для соблюдения требования СНиП в климатических условиях Сибири требуется устанавливать 5-ти камерные профили. Для восточных регионов подойдут 3-х камерные окна. При выборе профиля ориентируйтесь на климатическую температуру региона.
Схема для монтажа окна по ГОСТ 30971-2012
«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.
Общий вид «установки окон ПВХ по ГОСТу»:
Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.
Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.
Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.
Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.
Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.
ГОСТ 30971-2012 для установки пластиковых окон
В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.
На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров. Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.
Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.
Монтаж окон по ГОСТу с наглядными иллюстрациями
На «фото монтаж окна ПВХ по ГОСТу»:
Застекление квартиры снизижает шум улицы:
Пластиковые окна устанавливают и в собственные дома, сокращая энергозатраты:
Установка окон по ГОСТам принесет комфорт в дом, сохранив оптимальную температуру, независимо от времени года.
Технологическая карта монтажа ПВХ-окна
«Технологическая карта монтажа ПВХ-окна» предназначена для разработки проектов. Используется карта для организации работ по установке оконных рам на объекте. Это необходимый документ, используемый в «технологии монтажа окон ПВХ по ГОСТу». В технологической карте содержатся технологические процессы по монтажу и примеры заполнения нужных таблиц. Документ состоит из 7 разделов:
- общие данные по области применения
- технологический процесс и организация работ
- требуемое качество итоговых работ
- калькуляция расходов
- график проводимых работ
- используемые ресурсы
- правила техники безопасности
До начала работ на объект завозятся материалы, инвентарь, приспособления и инструменты. Все окна антисептированы производителем и готовы к установке. Получив технологическую карту, монтажники сразу приступают к установке профиля. Работы выполняются согласно регламенту технологической карты, а она составлена на основании соответствующих ГОСТов. Без технологической карты крупные монтажные работы не начинаются.
Зазоры при установке пластиковых окон, согласно ГОСТ
При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.
Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.
Видео установки ПВХ-окон по ГОСТу
На видео при помощи 3D графики наглядно показаны различие между установкой пластиковых окон обычным методом и по ГОСТу. Также продемонстрированы факторы негативного влияния и их последствия.
В видео продемонстрирован процесс установки она по ГОСТа и перечислены оптимальные материалы. Подробная инструкция позволяет быстро разобраться с очередностью действий при установке рамы.
Технология установки окна ПВХ в соответствии с ГОСТом
При покупке окна мы планируем, что оно сможет исправно служить на протяжении многих десятилетий. Однако это возможно только лишь в том случае, когда окно правильно установлено. Практически у всех специалистов есть свои собственные методики и секреты, но имеются и специальные закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.
Нормативные документы
Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:
- ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
- ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
- ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
- СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.
Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика
Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.
Подготовка к установке
Сам монтаж пластиковых окон по ГОСТу мало чем отличается в общих чертах от обычного монтажа окна ПВХ. Основные различия кроются в нюансах и соблюдении целого ряда требований. Технология установки пластиковых окон следующая:
Перед тем как приступить к работе, следует провести ряд замеров. Габариты окна устанавливаются следящим образом: ширина окна – это ширина оконного проема, из которой вычитают удвоенную ширину монтажного зазора (который будет с обеих сторон), высота – аналогично. Согласно ГОСТу, минимальная ширина подобного зазора составляет 2 см, а при расчетах чаще всего используют показатель в 2,5-3 см .
При монтаже окна с четвертью замеры ведут с внешней стороны
Если же речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить с внешней стороны. Шириной будет расстояние между четвертями, увеличенное на размер завода рамы за четверть, который составляет от 2,5 до 4 см. Высота определяется аналогично.
Подготовительные работы
После того как окна будут изготовлены и доставлены заказчику, не следует сразу приступать к работам. Рекомендуется вначале подготовить помещение: расчистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки с рамы демонтируются, полость подставочного профиля заполняется теплоизолирующей пеной. Последнее рекомендуется сделать еще за сутки до монтажа.
Особое внимание следует уделить самому проему – он должен быть заранее очищен от грязи и пыли. Если имеются ощутимые неровности, они выравниваются шпатлевкой .
В ГОСТ оговорены два основных вида крепления окна. Первый производится в плоскости монтажа – саморезы крепят прямо через раму. Данный вариант применяется чаще всего, но требует, чтобы створки дверей и стеклопакеты с рамы были сняты заранее. Плюсом данного метода является простота установки в проем.
Чаще всего для закрепления используют саморезы
Второй вариант использует основан на использовании арматуры, вмонтированной в раму при производстве. Монтировать конструкцию можно целиком. Следует учесть, что ее вес будет довольно большим, так что процесс потребует определённых усилий и навыков.
Монтажные работы
Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо этого подкладываются небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.
После этого на них ставится или отдельно рама, или же вся конструкция целиком, что зависит от предпочитаемого вида крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной сверху выбивают клинья для фиксации. После этого аналогично рама крепится с боков. Контролируя процесс уровнем, раму выравнивают, корректировку проводят добором подложек.
Крепление рамы, согласно ГОСТ, может осуществляться через просверленные заранее крепления. Начинать следует с нижней части, постепенно перебираясь выше. В довершение конструкцию дополнительно проверяют на горизонтальность и затягивают все саморезы и анкера.
Установка слива и сборка окна
Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водоотлив. ГОСТ утверждает, что при установке его следует обязательно запенить. Если потребуется создать более прочную конструкцию, водоотлив дополнительно крепят шурупами.
Водоотлив монтируется в специальный паз с наружной части
По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратном разборке: в процессе возвращаются на свои места ограничители, ручки и прочая фурнитура.
Заполнение зазоров
Особое внимание в ГОСТах уделяется заполнению зазоров. Выполняется эта процедура практически всегда монтажной пеной на основе пенополиуретана. Данный материал проверен годами работ, но все же имеет ряд недостатков. Прежде всего, его стойкость к воздействию окружающей среды и ультрафиолету оставляет желать лучшего. Именно поэтому стандарты ГОСТ предписывают производить максимальное изолирование всех швов со всех сторон – это позволит избежать разрушения утеплителя, которое может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.
Процедура изоляции следующая: изнутри по всему периметру наклеивают гидроизоляционную ленту для окон ПВХ. Лента должна обладать также и свойством паронепроницаемости. В нижней части приклеивается полоса из фольги, которая впоследствии окажется под доской подоконника. Аналогичным образом проходят и по внешней стороне. Клейкая полоса ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка умеет пропускать пар наружу.
Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию зазоров
Оба упомянутых материала характерны не только тем, что найти их на строительном рынке не составит труда. Они также отличаются и доступностью, то есть итоговая цена работ в итоге возрастет не так и сильно, а качество же увеличится значительно. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.
Для заполнения зазора при монтаже окон ПВХ по ГОСТу полосы несколько отгибаются, а поверхность изнутри смачивается. Наносят состав при помощи пистолета. В качестве заполнителя используется пена, предназначенная для использования круглый год. Согласно ГОСТ, использовать можно и обычную пену, но только лишь при температуре до 30 градусов мороза. Учитывая условия в большинстве регионов, подобное утепление шва в России оказывается малоприменимо .
Установка подоконника
На последнем этапе работ производится установка подоконника. Данный процесс считается достаточно простым – необходимо будет лишь подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы тот идеально вошел под раму. По ГОСТ 30971, допускается захождение подоконника на стены на расстояние от 5 до 10 см. Для придания уровня используются колышки, после чего полость под доской заделывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже сделать уклон в 1-2 градуса в сторону комнаты.
При монтаже подоконника необходимо правильно подогнать его по размерам
Для декорирования подоконника используют панели из пластика, которые при помощи клипсы крепятся на начальный профиль. Наличник, который заводится за угол, закрепляют саморезами, а сверху накрывают декоративной пленкой. Останется лишь надеть торцевые заглушки и за герметизировать швы герметиком.
Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут попросту игнорировать их, а чем чревата неправильная установка, лишний раз говорить не надо. Выхода здесь два: или внимательно следить за процессом установки и сразу подмечать нарушения, или же произвести установку окон по ГОСТу собственными силами.
Источники: http://narwin.ru/snip-teplovaya-zashhita-zdanij/, http://chistoe-okno.ru/articles/plastikovye-okna/gost-na-montazh-i-ustanovku-plastikovykh-okon-pvkh-skhemy-tekhnologii-instrukczii.html, http://domzastroika.ru/okna/plastikovie/ustanovka-po-gostu.html
1oknn.ru
Какие новые технологии применяются при установке пластиковых окон? Как правильно устанавливать?
Какие новые технологии применяются при установке пластиковых окон?
Установка пластиковых окон регламентируется ГОСТом 30971-2002, который определяет каким способом нужно крепить окна, какие требования предъявляются к монтажным швам, их конструктивные решения, рекомендуемые размеры монтажных зазоров, какие материалы должны применяться для устройства монтажных швов и многое другое.
Применение каких бы то ни было технологий, не предусмотренных данным ГОСТОм является нарушением и не гарантирует качественной установки пластиковых окон. Так, что придумывать что-либо новое - отступать от принятых стандартов.
Занимаясь ремонтом квартир, мне неоднократно приходилось наблюдать за процессом установки окон (иногда по просьбе самих заказчиков).
Скажу вам честно: подавляющее большинство монтажников пластиковых окон не знают требований, которые предъявляет ГОСТ к их установке.
Как правильно устанавливать?
- Прежде чем устанавливать окна, нужно правильно произвести замеры проемов и заказать окна.
Зазоры между рамой окна и оконным проемом должны быть обязательно (для компенсации линейного расширения оконного блока) и определяются ГОСТом 23166. Величина этих зазоров зависит от размера пластиковых окон и даже от цвета пластика:
Перед установкой рама окна освобождается от створок и глухих стеклопакетов.
При установке на раму подставочного (подоконного) профиля или расширительных профилей, зазор между профилями нужно обязательно заполнить монтажной пеной или само расширяющейся уплотнительной лентой. Обычно эту операцию (утепление) монтажники игнорируют.
- Особые требования предъявляются к заполнению и защите монтажного шва. Для защиты шва от влаги, на внешний периметр рамы наклеивается водоизоляционная паропроницаемая само расширяющаяся уплотнительная лента:
Боковая часть рамы оклеивается пароизоляционной лентой на основе битума:
Забегая немножко вперед, в конечном результате защищенный монтажный шов должен выглядеть таким образом:
Как раз это, одно из основных условий качественной установки оконных блоков, большинством монтажников и не выполняется. В результате отсутствия одного или обеих защитных слоев монтажного шва, монтажная пена насыщается влагой и теряет свои свойства теплоизолятора (откосы начинают промерзать).
- Крепить окна ПВХ в проеме можно двумя способами: на анкера и на анкерные пластины.
БОльшее предпочтение нужно отдавать креплению на анкерные пластины, а анкера использовать только там, где применение пластин не возможно или не гарантирует надежного крепления (например небольшая толщина наружной стены домов с вентилируемыми фасадами или предъявляются особые требования к оконному остеклению по ветровой нагрузке).
Недостаток анкерного крепления заключается в том, что в результате сверления рамы, происходит разгерметизация профиля, состоящего из нескольких изолированных между собой камер.
Минимальный размер анкеров и дюбелей, а также глубина их крепления тоже предусмотрены ГОСТОм:
Каждая сторона окна должна крепиться как минимум в трех местах. Расположения опорных клиньев и крепежных деталей можно посмотреть на этом рисунке из общих технических условий СТАНДАРТА:
После крепления рамы, боковые клинья вытаскиваем, а нижние оставляем в качестве опорных.
- Вставляем в раму глухие стеклопакеты и навешиваем створки.
- Следующий этап - установка отлива. Монтажную пену наносим сверху на приклеенную по периметру окна изоляционную ленту и на внешний откос стены - это обеспечит герметизацию и шумоизоляцию отлива. Сам отлив вставляем в паз под рамой и фиксируем саморезами.
- Увлажняем шов между рамой и стеновым проемом с пульверизатора и задуваем периметр монтажной пеной. Через некоторое время, когда пена застынет, заворачиваем на пену и клеим к стене пароизоляционную диффузионную ленту.
- Переходим к подгонке и установке подоконника. С помощью деревянных колодок и клиньев выставляем подоконник таким образом, чтобы он вплотную прижимался к нижнему профилю рамы и имел наклон в сторону комнаты не более 5-ти градусов. Подоконник устанавливаем на цементно-песчаный раствор или монтажную пену. При варианте с монтажной пеной, подоконник нужно пригрузить (например 5-ти литровыми бутлями с водой) или установить распорки в верхний откос.

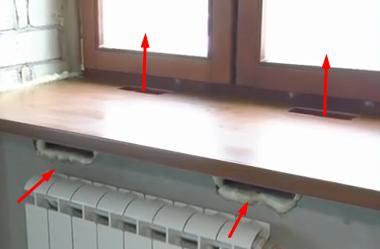

Если вы решили установить широкий подоконник, с навесом над радиатором более 15см, советую перед установкой предусмотреть и врезать в него оконный конвектор, который позволит беспрепятственно обогревать стеклопакеты теплым воздухом от радиатора.
На прилагаемом ниже рисунке указаны основные нюансы, на которые стОит обратить внимание при монтаже окон.
Для бОльшей наглядности советую посмотреть короткое видео по монтажу пластикового окна.
www.remotvet.ru
Технология установки и правила монтажа пластиковых окон по ГОСТу 30971-2002
Технология установки пластиковых окон
Для того чтобы окно-ПВХ служило долго и исправно, необходимо правильно его установить.
Во время монтажа нужно соблюдать требования ГОСТа и учитывать такие факторы: особенности стен в оконном проеме, массогабаритные характеристики конструкции и многое другое.
Требования ГОСТ к монтажу металлопластиковых систем
В ГОСТ есть перечень требований к месторасположению рамы и монтажным швам, которые наносятся в местах примыкания проема стены и оконного блока.
Правила монтажа окон-ПВХ согласно ГОСТ:
- Оконная система должна устанавливаться ровно. Допустимое горизонтальное, вертикальное и фронтальное отклонение не должно быть более 3 мм. на конструкцию и 1,5 мм. на погонный метр рамы.
- Монтажный шов должен быть трехслойным. (ГОСТ 30971-2002). Для оптимальной паро и гидроизоляции ширина шва должна варьироваться в пределах от 15-18 см. от угла. Если этот показатель будет больше, то существует риск снижения прочности крепления, если же меньше – окно может погнуться из-за теплового расширения.
- Для того чтобы окно прочно закрепилось в проеме, его нужно установить на опорные колодки, а по бокам зафиксировать распорные колодки. Далее рама фиксируется с помощью анкерных дюбелей и специальных пластин. Крепления должны располагаться на расстоянии 700 мм. друг от друга. Соблюдение вышеперечисленных требований на 80 % определяет потребительские свойства и качество металлопластиковых окон.
Варианты установки окон-ПВХ
Существует два варианта монтажа пластиковых окон:
- с разборкой окна до мелочей;
- без разборки окна.
Без каких-либо знаний можно сказать, что второй способ будет проще, но его использование ограничивается требованиями ГОСТ.
Технология установки пластикового окна с разборкой
Требование ГОСТ гласят о том, что разборной метод необходимо использовать в случаях установки окна с большими габаритами и на значительной высоте. Заключается этот способ в том, чтобы придать повышенную прочность в местах крепления рамы и стен. Рассмотрим элементы, на которые разбирается пластиковое окно.
При использовании этого метода цельная конструкция разбирается таким образом:
- Первым делом необходимо отставить в сторону стеклопакеты, штапики и створки, Раму в свою очередь необходимо прикрепить к стене. При этом необходимо помнить, что чем больше будет рама, тем длиннее будут анкеры, а расстояние между ними должно быть, наоборот, меньше. Если взять средний размер между анкерами, то он должен составлять около полуметра.
- После того как рама будет качественно прикреплена к стене, можно переходить к крепежу элементов, которые были сняты до установки рамы. После их установки на свои места, останется только прикрепить отлив и откосы. Отлив лучше всего подсоединить к подставочному профилю.
Установка пластикового окна без разборки
акая установка рассчитана на те модели окон, которые не превышают 2 метров по высоте, а здание, где будет оно устанавливаться не больше 12 этажей. Самым большим достоинством этой установки будет то, что окно не нужно разбирать, а это уменьшит риск неправильного монтажа, таких элементов как штапики или стеклопакеты.
Этапы монтажа окна-ПВХ без разборки:
1. В случае необходимости нужно произвести демонтаж старого окна.
2. Далее устанавливается блок пластикового окна на специальные бруски-чопики. Затем выравниваем окно по вертикальному, горизонтальному уровню и, воспользовавшись клиньями из бруска, фиксируем систему в стеновом проеме.
3. Закрепляем оконный блок с помощью крепежных элементов. Они также должны соответствовать требованиям ГОСТ 30971-2002 Приложение Б.
4. Создаем внутренний монтажный шов, который защитит конструкцию от избыточной влаги, что содержится в квартире.
5. Запениваем монтажный шов.
6. Закрываем шов эластичной лентой. Затем прикручиваем стартовый профиль, чтобы установить откосы.
7. Вырезаем по заданным параметрам откосы и устанавливаем их в стартовый профиль.
8. На этом установка пластикового окна завершается. Мы рассмотрели монтаж окна ПВХ по ГОСТу с пароизоляцией монтажного шва внутри квартиры.
Мелочи, которые требуют особого внимания
Проводить монтаж пластикового окна без разборки необходимо лишь при закрытых створках. Если сказать это простыми словами, то регулировку фурнитуры нужно производить до установки окна.
Не стоит пренебрегать подставочным профилем! Без него возрастает риск появления холодного мостика. Также на это влияет неправильно выставленное окно.
Если производится установка разборного окна, то свое внимание необходимо сконцентрировать на сборку штапиков и их крепление. А именно, при изъятии штапика стеклопакет можно будет легко выдавить, поэтому при сборке нужно следить за тем, чтобы штапики были плотно установлены как с наружной, так и с внутренней стороны.
Как произвести балконное остекление?
При балконном остеклении необходимо быть особо внимательным, так как площадь для установки будет большая. Плюс к этому, на балконе будет большая нагрузка на отдельные элементы окна. Первым делом перед балконным остеклением ставится мощная рама. которая способна выдержать тяжелую раму окна.
Балконные конструкции пластиковых окон могут быть совершенно разные: распашные, раздвижные, глухие с форточками и т. д. Если балкон небольшой и в зимнее время туда никто не выходит, то для экономии места можно установить легкие слайдеры. Но, при этом нужно помнить, что они будут пропускать холод.
Если же делать теплую лоджию, то для этой цели лучше установить широкие профили и многокамерные стеклопакеты. Механизм таких окон будет поворотно-откидным, что позволит в любой момент проветрить теплый балкон.
http://vproizvodstvo.ru
legkoe-delo.ru
Установка пластиковых окон.Дует из пластиковых окон
Как и обещал, в этот материале, мы подробно рассмотрим как должна быть выполнена установка пластиковых окон.
Какими бы эксклюзивными характеристиками не обладали заказанные Вами пластиковые окна, все может испортить неграмотный монтаж. Эта статья поможет Вам узнать правильную технологию установки пластиковых окон.
Подготовка проемов
Если на поверхности оконных проемов, после удаления старых рам, имеются повреждения, раковины и т.п., то их необходимо зашпаклевать водостойкой смесью (ЦПС). Наплывы сбить.Все пустоты и щели (стыки кладки, в местах перемычек) заполнить монтажной пеной или вставками из пенных утеплителей.
Масляные и другие загрязнения необходимо удалить. Осыпающие участки укрепить связующим составом или удалить и зашпаклевать ЦПС. И только после этого переходить к монтажу.
Установка пластиковых окон по ГОСТУ
Что такое установка по ГОСТу? Прежде всего это единственно правильная технология монтажа оконного блока и выполнения монтажного шва.
К сожалению, большинство фирм по установке пластиковых окон не придерживаются этой технологии, а выполняют по типу установили-прикрутили-запенили-деньги получили. А после начинаются проблемы: Дует из пластиковых окон.
И так, основное: Монтажный шов окна согласно ГОСТ, должен быть многослойным!
Каждый слой функционально разный.
Первый, Наружный – это Паропроницаемый, но водоизоляционный слой. Также он имеет требуемое термическое сопротивление.
Второй слой необходим для теплоизоляции и отчасти звукоизоляции. Почему отчасти? Он выполняется путем нанесения монтажной пены, а она не обладает существенными звукоизоляционными свойствами.
Третий слой, внутренний – является пароизоляционным. И только после этого выполняются откосы для пластиковых окон.
Более того, при возможности проникновения конденсатной влаги в средний шов, дополнительно предусматривается устройство четвертого шва, водо и пароизоляционного.
Примерная схема шва на фото.
Наружный слой благодаря своей паропроницаемости удаляет парообразную влагу из среднего слоя, что препятствует промерзанию и разрушению среднего шва.
Для наружного слоя используют уплотнительные саморасширяющиеся ленты ПСУЛ.
Второй слой выполняется посредством пенных уплотнителей (монтажная пена). Толщина слоя в пределах 15-40мм.
Важно! Чтобы заполнение зазора монтажной пеной было без пустот и разрывов, сплошным по сечению.
Третий слой необходим для пароизоляции среднего слоя со стороны помещения и выполняется из паронепроницаемых лент. Они имеют клеющий слой и должны быть уложены по периметру без каких либо пропусков и вздутий. Поэтому если, дует из пластиковых окон, то причина лишь одна, неграмотная установка. Чтобы этого избежать читаем дальше.
Технология установки пластиковых окон
Как мы уже знаем, установка окна по ГОСТу обязательно включает в себя использование саморасширяющейся уплотнительной ленты с самоклеющимся слоем.
Для того чтобы обеспечить качественное примыкание, лента нарезается с небольшим припуском. Достаточно по 1-1.5 см на сторону.
Ленты приклеивают на поверхность оконного проема на расстоянии 3-5мм от границы четверти или на раму оконного блока до её установки.
Перелом лент,углы и т.п. не допускается. Изгиб возможен только при монтаже арочных конструкций. При дальнейшем ремонте квартиры своими руками и эксплуатации, не разрешается наносить шпаклевку, штукатурку или краску на ленты ПСУЛ.
Чаще всего в квартирах оконный проем с четвертью, поэтому правильная установка пластиковых окон более вероятна.
Если же Вы решили заменить окна в помещении с однослойной стеной, то коробка окна должна располагаться на расстоянии не более 2/3 толщины от внутренней стороны. Если имеется слой утеплителя, то оконный блок располагается в зоне утеплителя.
При установке пластиковых окон, обязательно выдерживаются следующие зазоры:
Боковые зазоры, то есть зазоры между торцевой поверхность рамы и поверхностью, окна указаны в таблице.
А Фронтальный зазор должен быть в пределах 1-2см.
Рама оконного блока устанавливается по уровню, в пределах допустимых отклонений.
Для любителей ловить мм:
Отклонения любой стороны, по вертикали или горизонтали, установленного пластикового окна не должны превышать 1,5мм на метр длины. А на всю высоту окна, отклонения не должны быть более 3мм! Это если окна больших размеров.
Рама окна временно фиксируется с помощью деревянных клиньев, которые располагаются в углах и районе импоста.
После этого выполняется крепление рамы оконного блока с помощью крепежных элементов.Выбор крепежных элементов во многом определяет качество и надежность последующей эксплуатации.
Я рекомендую использовать анкерные монтажные пластины. При их использовании не повреждается профиль и его камеры. При использовании анкерных болтов, профиль сверлится насквозь, то есть точечно разрушается. Но выбор за Вами.
В независимости от типа крепежа расстояния между точками крепления не должны быть более:
Для оконного блока из дерева-80смДля окон ПВХ и алюминия -70см.
Кроме того, до первой точки крепления от внутреннего угла рамы должно быть не более 15-18см, а от импоста 12-18см.
Для большей наглядности на фото, Расположение точек крепления рамы пластикового окна. С вертикальным импостом и без.
Нанесение монтажной пены, казалось бы все просто. Но не совсем так, и это также очень важный этап.
Монтажная пена используется только профессиональная. Для тех, кто не знаком с отличиями: Профессиональная пена наносится с помощью пистолета, которым легко настроить выход материала и контролировать процесс. Перед тем как начать заполнение шва, попробуйте потренироваться и определить примерное расширение пены. Почему это важно?
Требование ГОСТа: при заполнении монтажного шва пеной, не допускать её выхода (после расширения) за пределы внутренней плоскости оконной рамы. А срезать излишки можно лишь при условии выполнения сплошного слоя из пароизоляционных лент.
Редко, но бывает профиль для рам пластиковых окон более 80мм. В таком случае монтажный шов заполняют послойно, в два этапа.
После устройства монтажного шва все установочные клинья, кроме нижних, должны быть удалены, а образовавшиеся пустоты тщательнозаполнены монтажной пеной.
Вы уверены, что фирмы по установке пластиковых окон работают именно так? Но ведь должны! И поэтому в следующей статье следим за тем, как они выполняют третий слой, монтируют подоконник и отлив.
remontofil.ru
Требования к размерам пластиковых окон
Требования к размерам при монтаже пластиковых окон ПВХ по ГОСТ.
Наружный слой должен быть непроницаемый для влаги при различных атмосферных воздействиях и перепадах давления между внутренней и наружной поверхностями стен здания, стойким к деформационным воздействиям, не должен отслаиваться от основного слоя, обладать хорошей адгезией к металлопластиковым (пластиковым) окнам ПВХ Материалы, используемые для изготовления внешнего слоя, должны способствовать удалению паров воды из внутреннего слоя монтажного шва, быть стойкими к воздействию различных природно-климатических факторов и слабоагрессивных химических веществ в течение периода эксплуатации металлопластиковых (пластиковых) окон ПВХ, который должен подтверждаться испытаниями на долговечность. Материалы, используемые для изготовления монтажных швов, не должны разрушаться под влиянием различных температур данного климатического пояса, в котором используются металлопластиковые (пластиковые) окна ПВХ, как положительных, так и отрицательных. В качестве наружного слоя применяются саморасширяющиеся уплотнительные ленты с высоким значением коэффициента паропроницаемости и низким поглощением влажности. Самые широко распространенные - ленты ПСУЛ. Уплотнительные ленты должны полностью закрывать монтажный зазор.Центральный слой монтажного шва металлопластикового (пластикового) окна ПВХ должен обеспечивать требуемую теплоизоляцию и звукоизоляцию и иметь прочное сцепление с поверхностями оконных проемов зданий и металлопластиковым (пластиковым) окном ПВХ. В качестве материалов, используемых в качестве центрального слоя монтажного шва, обычно применяют монтажные пенные полиуретановые уплотнители. Толщина центрального слоя должна быть от 15 до 40 миллиметров. Заполнение монтажного зазора монтажной пеной должно быть равномерное, без пустот, щелей, разрывов и переливов. Внутренний изоляционный слой должен обеспечивать хорошую изоляцию материалов центрального слоя со стороны комнаты от водяных паров, находящихся в воздухе помещения. В качестве материалов, используемых для изготовления внутреннего слоя монтажного шва, обычно применяются паронепроницаемые самоклеящиеся ленты. В отдельных случаях разрешается использование пароизоляционных мастичных герметиков, наносимых по бутовочному шнуру из эластичного полиэтиленового материала. Для герметизации мест соприкосновения элементов узлов примыканий (включая отливы, подоконники, элементы облицовки и другие) могут использоваться акриловых или силиконовых герметики, грунтовки или иные материалов, используемые для герметизации. Материалы, из которых изготавливается внутренний слоя монтажного шва, должны иметь прочное сцепления с материалами, образующими монтажный зазор. Их следует укладывать непрерывно, без пропусков, разрывов и непроклеенных участков.
Допустимые погрешности размеров при монтаже пластиковых окон ПВХ.
ГОСТ Р 52749-2007 устанавливает требования к размерам металлопластиковых (пластиковых) окон ПВХ и допустимым погрешностям при их монтаже.
Номинальные размеры монтажных швов указаны в рабочих документах строительных организаций узлов примыканий металлопластиковых (пластиковых) окон ПВХ к проемам стены. Размеры боковых зазоров (расстояние от боковой поверхности окна ПВХ до смежной с ней поверхности проема стены здания) при монтаже оконных блоков должны составлять 15-35 миллиметров в зависимости от размеров конструкций. Размер фронтального монтажного зазора составляет 1 – 2 сантиметра. Конфигурация и размеры оконных проемов, металлопластиковых (пластиковых) окон ПВХ и их предельные отклонения от размеров так же должны соответствовать данным в рабочей проектной документации здания. Максимальные отклонения (по ширине или высоте) размеров стеновых проемов для окон от заданных должны быть не более 15 миллиметров. Отклонение оконных проемов по горизонтали и вертикали не должно быть более трех миллиметра на один метр, но не более 8 миллиметров на всю ширину или высоту оконного проема. Причем эти отклонения должны быть в поле допуска отклонений размеров по высоте или ширине оконного проема. После монтажа отклонения сторон коробок смонтированных окон ПВХ не должны быть по вертикали и горизонтали не более чем, полтора миллиметра на метр длины, но не более трех миллиметров на все изделия. Разность между длинами диагоналей коробки окон ПВХ не должна превышать 8 миллиметров.
Разрешенные погрешности размеров при установке пластиковых окон ПВХ.
При подготовке поверхностей проемов стены зданий не должны иметь, раковин, ям или бугров старых штукатурных смесей или других повреждений высотой (глубиной) свыше одного сантиметра. Перед монтажом неровные участки должны быть заштукатурены водостойкими растворами. Пустоты в стенах (например, пустоты на стыках соприкосновения разных слоев каменной кладки; в местах соприкосновения перемычек и кладки; сколы, появившиеся при удалении старых деревянных окон, а также другие) должны быть заполнены пенополистирольными или другими утеплителями. Поверхности, со следами масляных загрязнений, требуется обезжиривать. Полуобвалившиеся места штукатурки стен должны быть укреплены (сбиты или обработаны специальными связующими составами (праймерами, грунтовками), клеем или мастикой. Перед изготовлением монтажных швов металлопластиковые (пластиковые) окна ПВХ и места их установки должны быть очищены от грязи, пыли, пятен масленых веществ, зимой − от кусков снега, наледи, изморози и обязательно прогреты.
Разрешенные ошибки в размерах при монтаже пластиковых окон.
Во время монтажа металлопластиковых (пластиковых) окон ПВХ должны быть соблюдены требования СНИП по технике безопасности при выполнении строительных и монтажных работ, правил электро- и пожарной безопасности, мер безопасности при выполнении работ с повышенной опасностью, санитарных норм и государственных стандартов по безопасности труда. Для проведения монтажа окон должны быть разработаны требования по мерам безопасности труда на производстве.Строительная компания, производящая монтаж окон ПВХ, должна гарантировать соответствие монтажных швов требованиям ГОСТа Р 52749-2007 в случаи соответствия размеров монтажных зазоров, соответствующей подготовки проемов для установки окон ПВХ основным положениям ГОСТа Р 52749-2007 и при условии соответствия реальных нагрузок в процессе эксплуатации на швы нагрузкам, указанным в проектной документации). Срок гарантии монтажного шва устанавливается в договоре между компанией-производителем работ и заказчиком и должен быть не менее пяти лет эксплуатации после окончания работ.
tookna.ru
