Установка входных групп: Монтаж входной группы, как сделать входную группу

Этапы монтажа входных групп | ООО ИНТЕР

Возведение таких блоков – сложное и ответственное дело, поэтому доверить его лучше профессионалам.

Компания «ИНТЕР» изготовит и установит входные группы в Перми оперативно, недорого и качественно. Использование современного оборудования, проверенных технологий монтажа и надежных материалов обеспечит долговечность и прочность сооружений.

Комплексы из перегородок и стеклянных конструкций, а также входные группы применяются для оборудования фасадов зданий, для оформления дверного проема в торговых центрах, офисах или гостиницах. Они представляют собой системы, состоящие из козырька, порога, кованого ограждения, навеса, дверей, лестницы и ряда декоративных элементов на выбор заказчика.

Разнообразие входных блоков обуславливает множество вариантов их установки. Качество монтажа определяет практичность и долговечность конструкции в будущем. Кроме того, от него зависит функциональность и уровень безопасности входа в здание.

Способ установки данной конструкции зависит от ее пространственной конфигурации (она может быть фасадной, наружной, внутренней или сквозной) и количества элементов в ней.

В целом процедуру монтажа можно разделить на несколько условных этапов:

• Подготовка фундамента и проемов. Желательно, чтобы основание для входной группы было предусмотрено еще на стадии проектирования. В этом случае закончить установку блока можно будет уже до чистовой отделки.
• Снятие замеров и определение устройства конструкции. На основании полученных параметров компания-производитель изготавливает модель, согласовывая ее модификацию (профиль, материал, электрификацию, количество дверей и т.д.) с заказчиком.
• Непосредственно установка блока. В зависимости от типа входной группы, ее монтаж может иметь ряд особенностей:
• Фасадные комплексы размещаются путем навески дверей, тепловых штор, крепления ковриков или решеток для чистки обуви и наружной вывески. Стены фасада, облицовочные стяжки пола и потолочные перекрытия при этом выступают в качестве несущих конструкций.
• При установке внутреннего тамбура профиль из алюминия, пластика или стали запрессовывается в стяжку за дверями. Арматура стен возводится на них. Каркас у стен и потолка сформирован из пересекающихся профилированных реек.
• Для наружных входных групп обязательно наличие фундамента (плитового или ленточного) или заглубленных в землю колонн. На них сооружается входной наружный блок из металла или дерева.
• Если такая конструкция сооружается по обеим сторонам фасадной стены, актуально будет сочетать методы наружной, внутренней и фасадной установки или же соорудить сквозной тоннель с дверями на входе и выходе.
• Вставка створок и стеклопакетов. Их установка производится после крепления единой конструкции.
• Монтаж дополнительных элементов. Часто готовые системы оборудуются поручнями, специальными ручками, скобами, доводчиками и т.п.

пошаговая установка своими руками с фото

Во время строительства или ремонта своего жилого пространства каждый стремится к тому, чтобы расширить его. Ни для кого не секрет, что одним из приемов архитекторов для визуального увеличения комнаты, является создание условий, при которых комната максимально будет открыта для солнечного света. Для реализации такой идеи при строительстве дома возможна изначальная установка больших окон или входных групп.

Входная группа из ПВХ (поливинилхлорид) представляет собой конструкцию из одно или двухстворчатой двери (иногда нескольких), а также стеновых перегородок со стеклопакетами. Входная группа может использоваться не только для установки в стеновой проем при входе в здание, но и для установки в проем, выходящий на балкон или лоджию.

Содержание

1. Инструменты необходимые для монтажа входной группы из ПВХ профиля
2. Подготовка стенового проема
3. Подготовка входной группы к установке
4. Установка входной группы ПВХ на мансарде частного дома
5. Совет для заказа входной группы из ПВХ профиля

Инструменты необходимые для монтажа входной группы из ПВХ профиля

Для установки входной группы каждому мастеру понадобится:

• перфоратор;
• дрель;
• шуруповерт;
• молоток;
• резиновая киянка;
• нож;
• угольник;
• крепежный и подставочный материал;
• пистолет с монтажной пеной.

Подготовка стенового проема

Чтобы подготовить стеновой проем для монтажа конструкции входной группы нужно очистить его от строительного мусора, глубокие щели в поверхности выровнять цементным раствором или другой смесью, неровности выровнять, после чего обработать все грунтующей смесью.

Подготовка входной группы к установке

Как правило, входная группа состоит из блока элементов ПВХ конструкций, отсюда и название «группа». Зачастую такая группа состоит из одной или нескольких дверей, а также нескольких стеновых перегородок с остеклением или без него. Для того чтобы подготовить конструкцию к монтажу необходимо соединить все элементы в одно целое.

Для этого нужно:

• распаковать заводскую упаковку, в двери вставить ручки, которые идут в комплекте, и привинтить их болтами;
• выбить и высунуть шток верхней петли на каждой двери, открыть ручками запорный механизм, после чего поочередно вынуть каждую дверь из коробки.

В результате останется «голая» дверная коробка.

Дверная коробка входной группы из ПВХ профиля.

После этого необходимо подготовить стеновые перегородки.

Стеновая перегородка входной группы из ПВХ профиля.

Для подготовки такой перегородки необходимо при помощи ножа и резиновой киянки вынуть 4 штапика, удерживающие каждый стеклопакет в раме, после чего вынуть стеклопакеты.

Внимание: после того, как стеклопакет извлечен из рамы, его нужно поставить у стены на деревянное или пластиковое основание во избежание появления сколов или трещин. Для его переноса руки нужно защитить перчатками, потому как края стеклопакета очень острые.

Когда все стеклопакеты вынуты, можно приступать к соединению рам. Для этого дверная коробка ставится боком на торец. На профиль, который будет соединен с рамой стеновой перегородки, наносится полоса монтажной пены, затем к нему крепится соединительный профиль.

Соединительный профиль для сборки в единое целое входной группы из ПВХ.

На прикрепленный профиль снова наносится полоса пены, а сверху крепится рама стеновой перегородки.

Для соединения этих частей необходимо приложить большое усилие, поэтому очень удобно будет использовать струбцину.

Затем две коробки через соединительный профиль дополнительно крепятся минимум тремя шурупами. С этой целью нужно дрелью со сверлом диаметром 5 мм просверлить отверстие в соединенной конструкции и ввинтить в каждое отверстие шуруп размером 5 на 70 мм. С другой стороны дверной коробки описанным способом крепится вторая стеновая перегородка. В зависимости от места установки входной группы возможен иной порядок крепления конструкций и другой набор элементов.

После подготовки конструкции выбирается способ крепление ее к стеновому проему.

Установка входной группы ПВХ на мансарде частного дома

В соответствии с государственным стандартом, регламентирующим технические нормы крепления подобных конструкций, крепление в стеновой проем может быть реализовано двумя способами:

• сквозное крепление при помощи нагелей или анкерных болтов;
• скрытое крепление при помощи анкерных пластин.

В монтажной практике преимущество отдается сквозному креплению, однако, в некоторых случаях такое крепление невозможно применить. В описываемом примере в том месте стенового проема, где должно осуществляться сквозное крепление, проходит прослойка пенополистирола, из-за чего был выбран способ скрытого крепления.

Анкерная пластина крепится к профилю коробки при помощи «усиков», расположенных на её краю, а также оконным саморезом.

Пластины располагаются по всему периметру рамы в соответствии с таким правилом: от каждого угла и импоста (вертикальный профиль) на расстоянии 150 мм, между пластинами расстояние не более 700 мм.

Когда платины прикреплены, по внешнему периметру рамы необходимо проклеить ПСУЛ (предварительно сжатая саморасширяющаяся уплотнительная лента), предназначенный для гидроизоляции монтажной пены, а также для защиты ее от ультрафиолетового излучения, разрушающего пену. Затем конструкция перемещается в стеновой проем. В случае, если у вас возникла тяга заняться разнообразным сексуальным досугом, вас обязательно привлекут красивые проститутки Хабаровска . Вы имеете возможность фильтровать индивидуалок по внушительному спектру параметров, включая их телосложение, размер бюста, а также местоположение!

Под каждый вертикальный импост конструкции подставляются пластиковые или деревянные подставки для поднятия конструкции и выравнивания ее по уровню в горизонтальной плоскости.

После того, как горизонтальный уровень выставлен, необходимо выровнять правую и левую стороны конструкции в вертикальных плоскостях. Когда все «в уровень», можно приступать к креплению пластин к стеновому проему.

Для этого через одно из отверстий пластины сверлится отверстие в стене, в которое после вставляется дюбель, а в него ввинчивается шуруп.

Крепление входной группы при помощи анкерных пластин.

Когда конструкция входной группы в стеновом проеме закреплена, можно навешивать двери и вставлять стеклопакеты.

После навешивания дверей нужно проверить, не трет ли какая-либо часть двери о профиль коробки при закрывании. Если такие недостатки имеют место, нужно провести регулировку фурнитуры. По окончании на элементы фурнитуры надеваются пластиковые декоративные накладки, запорный механизм дверей запирается и проводится заполнение швов монтажной пеной. От того, насколько качественно будут заполнены швы, будет зависеть долговечность конструкции и возможность нежелательного попадания воздуха с улицы в помещение.

С момента заполнения швов монтажной пеной до использования конструкции должно пройти 24 часа для полного застывания пены. Монтаж входной группы завершен.

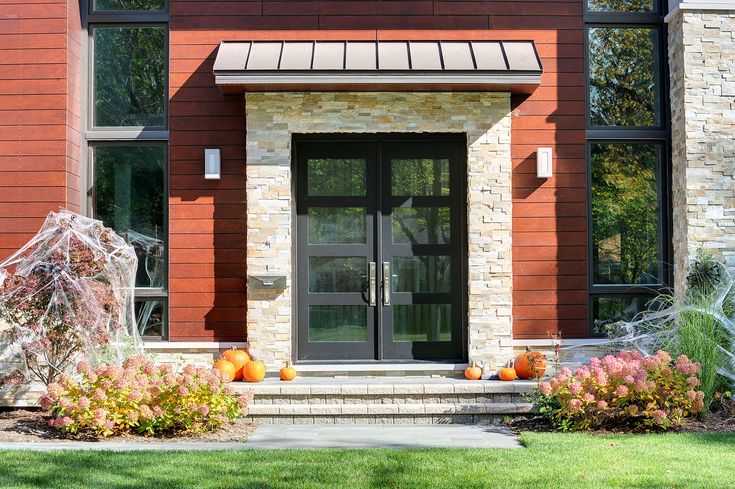

Фото входной группы из ПВХ.

Совет для заказа входной группы из ПВХ профиля

При выборе входной группы нужно учитывать чтобы двери её не были слишком широкими. Соответственно этому стеклопакеты в ней будут больше и тяжелее, а общий вес двери может достигать 40-50 кг. Во время использования таких дверей механизм конструкции может быстро выходить из строя под воздействием массы. Недобросовестные работники фирм, занимающихся продажей ПВХ конструкций, могут не сообщать об этом своим клиентам, хотя обязаны.

Входная группа из ПВХ профиля является отличным дополнением к каждому интерьеру. Из-за ее «открытости» к придомовой территории и бесспорной стойкости к атмосферным воздействиям она будет наполнять комнату светом, и защищать ее от высоких и низких температур.

View, Download Ресурсы для установщика | Входные напольные системы

Ресурсный центр установщика

@htagvalue>

Вы должны иметь возможность положиться на своего производителя. Команда CS Entrance Mats + Grids гордится тем, что является установщиком решения множества проблем, связанных с установкой и подготовкой площадки. Вам не нужно заниматься своим проектом в одиночку — мы здесь, чтобы предоставить квалифицированную помощь, когда вы в ней нуждаетесь.

@htagvalue>

Просмотр и загрузка ресурсов для установщика
У нас есть множество документов, которые помогут вам. Просмотрите варианты ниже, чтобы получить информацию о рабочем времени, услугах по полевым измерениям, сведениях о САПР, инструкциях по установке и многом другом. Заходите почаще, так как эти ресурсы будут периодически обновляться.

• Видео инструкции по установке

  Наши новые видеоролики с инструкциями по установке
  дополнением к нашим письменным инструкциям. Просмотрите наше видео
  коллекции и ознакомьтесь с установкой широкого
  массив моделей входных полов CS. Заглядывайте чаще,
  так как мы будем периодически обновлять наш видеоархив.

  Посмотреть доступные видео

• Руководство по оценке трудозатрат

  Мы знаем, как важно иметь быстрый и легкий доступ к ценам на конкретные модели и сметам трудозатрат в быстро развивающейся среде строительства. Мы хотим предоставить различные инструменты, которые помогут вам более точно подготовить своевременную заявку.

  В этом Руководстве по оценке трудозатрат монтажникам приводятся ориентировочные почасовые ассигнования на основании стандартного заранее определенного размера прямоугольного мата. Эту почасовую оценку трудозатрат можно использовать для расчета потенциального времени установки.

  Почасовое время может потребоваться скорректировать в зависимости от конкретных потребностей проекта.

  Руководство по оценке трудозатрат*

  Отказ от ответственности. Часы, указанные ниже, являются приблизительными. Они основаны на стандартном прямоугольном настиле входа (без вырезов) размером 10’ x 10’ в направлении движения и на ровном основании или конической угловой раме. Эти часы предназначены только для установки материалов и не включают в себя какую-либо подготовку площадки, такую ​​как обрамление, придание квадратной формы или заливка ниши. Агрегаты с дополнительными элементами (прорези, рамы для глубоких ям и др. ) потребуют большего количества человеко-часов. Обратитесь к нашим инструкциям по установке и видео для более подробного объяснения.

  Напольное покрытие входной группы Модель	Рамы уровня Time/100 кв. футов	Рамы Time/100 кв. футов с коническим углом
  Педимат® (М1) (М2)	3 часа.	1,5 часа.
  Pedigrid® (G1) (G8)	3 часа.	н/д
  PediTred® LP (G3)	3 часа.	1,5 часа.
  ПедиТред® (G4) (G7)	3 часа.	1,5 часа.
  GridLine® (G6)	10 часов.	н/д
  GridLine® 2 (G6P)(C/RR)(R)(SN)	8 часов.	н/д
  Хеликс® (Z1) (Z2)	4 часа.	2 часа.

  **Конические угловые рамы (TNG) по сравнению с рамами с ровным основанием (LB)

  На приведенной выше диаграмме показана значительная разница во времени установки между ровными базовыми рамами и коническими угловыми рамами. Конические угловые рамы были разработаны для снижения затрат на установку и материалы за счет устранения необходимости в самовыравнивающемся растворе между опорами рамы. Ниже приведены некоторые преимущества выбора рам TNG по сравнению с рамами LB:

  • Сэкономьте 50% на времени установки
  • Используйте меньшую глубину выемки
  • Быстрый монтаж с использованием только анкеров для кладки
  • Не требуется дополнительный раствор для выравнивания углубления
  • Обеспечьте четкий переход края между ковриком и соседним напольным покрытием

  Рамы TNG доступны для моделей Pedimat (M1/M2), Helix (Z1/Z2), PediTred LP (G3) и PediTred (G4/G7).

  Скачать это руководство (PDF)

• Услуги по полевым измерениям

  Независимо от размера вашего проекта напольного покрытия входной группы, потребуется процесс измерения в полевых условиях для определения окончательных размеров для производства. Одни установщики предпочитают предоставить производителю свои замеры, другим удобнее, чтобы наши специалисты выполняли эту задачу. Ниже перечислены услуги, доступные нашим установщикам.

  Службы предлагаются

  DIY Шаблонный комплект

  Мы предоставляем бесплатный комплект, который включает в себя письменные инструкции (видео-компаньон доступен в Интернете), Nylon-reinfore Paper и Lapp. Установщики могут сэкономить время и деньги, создав шаблоны своего места установки и отправив их нам для производства.



  Служба подготовки шаблонов

  За определенную плату компания CS измерит и создаст цифровой шаблон для каждой зоны укладки напольного покрытия. Это снимает ответственность с установщика, так как блоки гарантированно подходят.



  Помощь в установке в первый день

  За дополнительную плату мы направим заводского техника на один-два дня для первоначального запуска процесса установки. Будут предоставлены рекомендации по правильному расположению продукта, интерпретация инструкций и списков упаковки, а также полезные советы и методы установки. Обратите внимание, что это только консультативная роль, и рабочая сила не будет предоставлена. Свяжитесь с нами, чтобы узнать о вариантах ценообразования.

  Скачать это руководство (PDF)

• Дополнительные ресурсы

@htagvalue>

Загрузка контрольных списков
Оставайтесь организованными и эффективными с помощью наших загружаемых контрольных списков для установщиков и спецификаторов.

• Контрольный список установщика

  Установщик должен проверить следующие пункты перед установкой встраиваемой напольной системы CS :



   — Нет ли в нише мусора и влаги?

   — Является ли углубление плоским и гладким?
      * Высокие места должны быть отшлифованы заподлицо, а низкие места должны быть залиты раствором.

   – Является ли глубина углубления одинаковой и правильной для указанной модели?
      * Для поднятия углубления на нужную глубину можно использовать самовыравнивающийся раствор.

   — Верны ли общая ширина, длина и размеры по диагонали?

   — Боковые стенки по периметру прямые и гладкие?

  Скачать этот контрольный список (PDF)

• Контрольный список спецификаторов

  Следующие пункты важны для включения в любую спецификацию системы напольных покрытий CS:



   — Модель   (например, Pedimat, GridLine и т.  д.) Вставка    (если применимо — ковровое покрытие, переработанная резина и т. д.)

   — — Рама   (если применимо                                              . поддоны, краски, штативы, сплавы и т.д.)

   — Условия углубления/подготовка   (если применимо)

      * Стандарты обеспечения качества должны требоваться от бетонного подрядчика и установщика продукта для обеспечения надлежащей установки и функционирования продукта.

  Скачать этот контрольный список (PDF)
