Установка ручки скобы на пластиковую дверь инструкция: Ручки для пластиковых дверей – 4 варианта монтажа, плюс выбор и способы самостоятельного ремонта

Ручки для пластиковых дверей – 4 варианта монтажа, плюс выбор и способы самостоятельного ремонта

Ушли в прошлое времена, когда ручки для пластиковых дверей насчитывали 5 – 7 скромных моделей, сейчас это целая индустрия. Давайте попробуем разобраться в видах и материалах, из которых делают такую фурнитуру, выясним её слабые места и способы ремонта, а мастера узнают, как поставить ручку на пластиковую дверь своими руками.

По статистике ручки дверные для ПВХ дверей ежемесячно пополняются новыми моделями

Содержание

1. Виды фурнитуры и материалы для ручек
2. Виды ПВХ конструкций
3. Виды ручек под пластиковые двери
4. Материалы и выбор ручек
5. Как установить или заменить ручку на ПВХ дверях
6. Вариант №1. Как прикрутить ручку скобу
7. Вариант №2 Как прикрутить ручку-ракушку
8. Вариант №3.  Как поменять нажимную балконную ручку
9. Вариант №4. Как установить двустороннюю ручку на пластиковую дверь
10. Несколько слов о самостоятельном ремонте
11. Вывод

Виды фурнитуры и материалы для ручек

Перед тем как установить ручку на пластиковую дверь эту ручку еще нужно выбрать. Рынок сейчас переполнен товаром, простому человеку выбрать определенную модель сложно, более того, красиво не значит качественно.

Виды ПВХ конструкций

Все пластиковые конструкции делятся на 3 основных направления, поэтому вначале пару слов скажем о видах дверей.

• Входные двери. Обычно устанавливаются на Магазины, офисы и административные здания. Ручка для пластиковых входных дверей должна быть прочной, а главное, быстро заменяемой.
• Балконные блоки. Как видно из названия, устанавливаются на балконах и террасах. Ручки для пластиковых балконных дверей зачастую связаны с внутренней механикой обеспечивающей режимы проветривания, запирания и т.д. Устанавливать их несложно, но важно выбрать подходящую модель.
• Межкомнатные двери. Легкие конструкции, рассчитанные на такие же легкие запирающие механизмы. Массивные ручки для пластиковых дверей с замком здесь не используются, упор делается на красоту устанавливаемой фурнитуры.

Дверные ручки для пластиковых дверей подбираются в зависимости от вида металлопластиковой конструкции

Виды ручек под пластиковые двери

Ручки на металлопластиковые двери также делятся на несколько направлений, но здесь нет такой четкой градации, теоретически большинство моделей можно поставить на любые двери, вопрос только в целесообразности.

• Статичные модели. Такие ручки для ПВХ дверей еще называют стационарными. Главное отличие в том, что они не связаны с замком. Ручка установлена прямо на полотно и предназначена только для того, чтобы за нее тянуть или наоборот толкать.
• Нажимные односторонние модели. Односторонние нажимные ручки на пластиковые двери обычно монтируются в балконных блоках.
• Двухсторонняя конструкция. Ручка двухсторонняя для пластиковой двери представляет собой усовершенствованный вариант односторонней модели. Монтаж и крепящие элементы у них одинаковые, плюс рукоятки связаны между собой центральным квадратным стержнем и нажимаются синхронно.
• Ручка курильщика или ракушка. Предназначена ручка для пластиковой балконной двери и устанавливается с наружной стороны. По большому счету, она представляет собой разновидность стационарной модели, но многие специалисты выделяют ее в отдельное направление.

Сейчас на рынке преобладают универсальные нажимные ручки для ПВХ дверей, скобы и ракушки относятся к узкоспециализированным направлениям

Материалы и выбор ручек

Дверные ручки для пластиковых дверей в основном делаются из металла, пластик иногда встречается среди ракушек и фурнитуры под межкомнатные модели. Качественный товар изготавливается из алюминия, стали или латуни.

Чтобы фурнитура гармонировала с пластиковой конструкцией, большая часть моделей красится или покрывается полимерной пленкой, поэтому визуально качественный и некачественный товар может выглядеть одинаково.

При выборе нужно быть внимательным, Так прочные стальные и латунные ручки будут существенно тяжелее, чем изделия из сплава, плюс цена таких моделей выше. С легкой алюминиевой фурнитурой сложнее, низкокачественные сплавы часто выдают за алюминий.

Чаще всего ломается именно двухсторонняя ручка для пластиковой двери, поэтому к выбору этих моделей нужно относиться внимательно

Ориентироваться на стоимость такого товара рискованно, цена может быть искусственно завышена. Здесь нужно смотреть на документы, существует нехитрый перечень требований.

• Паспорт товара и инструкция должны быть на русском языке.
• В документах должно быть четко прописано, что ручка сделана из алюминия. Чтобы обезопасить себя от неприятностей аферисты указывают какие-то фантастические сплавы или вообще не пишут материал изготовления.
• Есть такая полезная штука, как сертификат соответствия, иногда его именуют сертификатом качества. В бюджетном секторе сертификат выдается на партию товара, в средней и верхней ценовой категории сертифицируется каждое изделие.

Важно! Солидный производитель в документах на товар всегда указывает норматив, по которому данный товар был сделан. На просторах СНГ есть несколько отечественных ГОСТов, на которые могут ссылаться. ГОСТ 5087-80 регламентирует ручки для дверей и окон, но он старый, ГОСТ 538-2014 относится к более новой версии. Есть еще ГОСТ 30970-2002 – это документ, в котором описаны требования ко всем ПВХ конструкциям.

Помимо информации о производителе и проверяющей инстанции, сертификат должен быть заверен «мокрой» печатью, ксерокопия документа не имеет юридической силы

И наконец, беспроигрышный вариант – это покупка ручки на пластиковую дверь от проверенного, солидного производителя, причем желательно чтобы этот производитель был отечественный, потому как мировые бренды наши предприимчивые китайские друзья уже давно и успешно подделывают.

Как установить или заменить ручку на ПВХ дверях

Самостоятельная установка ручки на пластиковую дверь вполне по силам обычному домашнему мастеру с минимальным набором инструмента. Бояться здесь нечего, ПВХ конструкции собираются по блочному принципу, поэтому закрепить новую или сменить поломанную ручку своими руками не сложно. Вначале разберем, как прикрутить ручку к пластиковой двери.

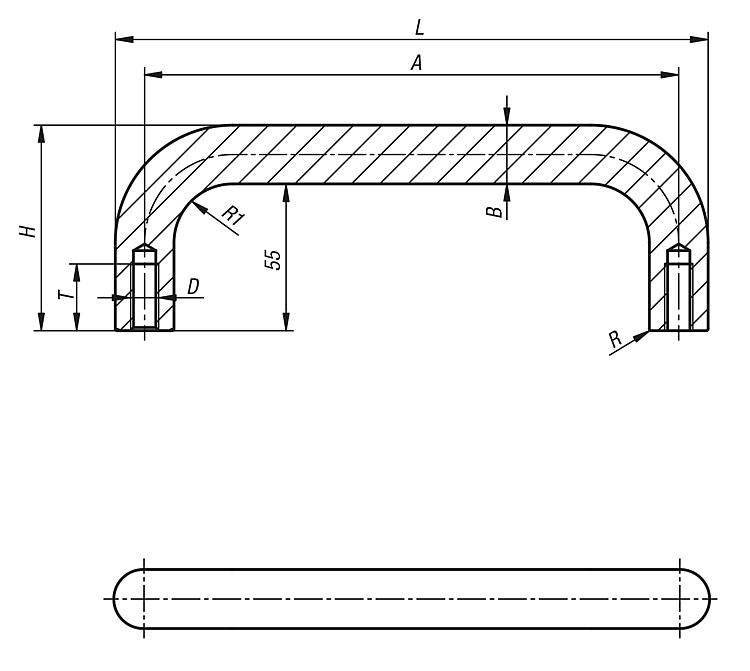

Вариант №1. Как прикрутить ручку скобу

Скоба или внешняя ручка для пластиковой двери считается одной из самых прочных конструкций. Сейчас выпускаются десятки разных моделей такой фурнитуры, но вне зависимости от формы и конфигурации, монтаж везде одинаковый.

Если нужно прикрутить новую скобу, то из инструмента вам понадобится электродрель и 2 ключа на 13 мм. Используется еще Г-образный ключ, но он идет в комплекте. Когда нужно заменить ручку на пластиковой двери, электродрель не нужна, потому как отверстия на полотне уже есть.

Ручка скоба для дверей ПВХ может иметь разную конфигурацию, при этом форма на инструкцию по установке не влияет

• В паспорте изделия указано межосевое расстояние, оно вам понадобится, чтобы разметить и высверлить отверстия. Диаметр сверла должен быть на 1 мм больше диаметра сквозного болта.

Важно! Имейте в виду, стеклопакет входит в металлопластиковую раму на 30 мм, соответственно при разметке и высверливании отверстий под скобу это расстояние нужно учесть.

• Помимо самих ручек в комплекте есть 2 сквозных болта, на которые надеты 2 крепежные шайбы и накручены 2 гайки на 13 мм.
• Вначале откручиваете гайки и снимаете внутреннюю крепежную шайбу. На внутренней шайбе есть боковое отверстие для затягивания.

Вариант №2 Как прикрутить ручку-ракушку

Как уже упоминалось, ракушка – это ручка для пластиковой балконной двери, крепится она со стороны улицы. На установку обычно уходит не более 10 – 15 минут. Если у вас есть шуруповерт, то можно приложить ручку к заранее намеченному месту и загнать 2 самореза по металлу.

Важно! При монтаже, не забудьте отступить от края штапика 30 мм, дабы не попасть саморезом в стеклопакет.

Ракушки прикручиваются рядом с балконной защелкой, что это такое и как эта защелка монтируется подробно написано и показано на видео «ЗДЕСЬ».

Если шуруповерта под рукой не оказалось, то по правилам в точках входа саморезов нужно тонким сверлом просверлить отверстия, после чего закрепить ракушку отверткой. Но лично я просто пробиваю пластик шилом и загоняю туда саморезы.

Ручка-ракушка для пластиковой двери монтируется за 10 – 15 минут

Вариант №3.  Как поменять нажимную балконную ручку

В данном случае мы можем говорить только о том, как заменить ручку на пластиковой двери. Дело в том, что на окна и балконные блоки нажимные ручки ставятся при сборке конструкции. Эти модели связаны с внутренней фурнитурой и врезать их с нуля своими руками в домашних условиях невозможно.

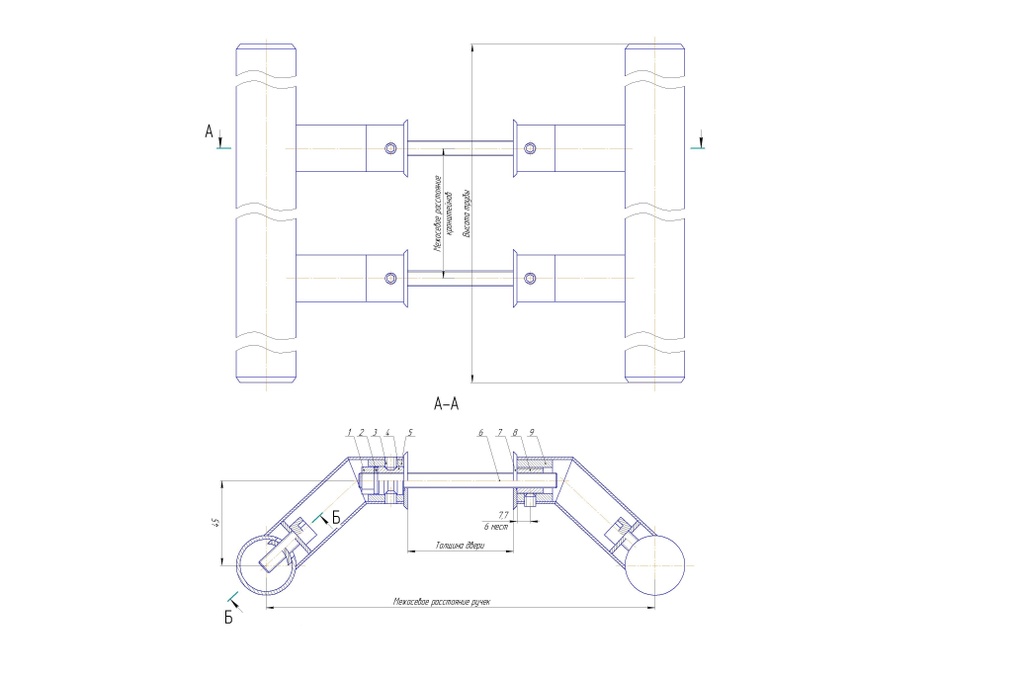

Вариант №4. Как установить двустороннюю ручку на пластиковую дверь

Многие люди по недосмотру или из экономии заказывают балконные двери с односторонней нажимной ручкой. Со временем приходит понимание, что двухсторонняя модель удобней, благо устанавливается она довольно просто.

Из инструмента понадобится электродрель или хороший шуруповерт и два сверла – 5 мм и 10 мм. Если нет шуруповерта, то нужна еще отвертка.

Совет! Дабы обезопасить себя от балконных воров лучше купить двухстороннюю ручку для пластиковых дверей с замком. В этих моделях с внутренней стороны есть замок, при закрывании которого, система блокирует обе рукоятки.

Любая нажимная модель является полностью заменяемой

Важно! Как внутренний квадратный сердечник, так и крепежные винты изначально рассчитаны под самый толстый профиль, поэтому в большинстве случаев их необходимо подрезать ножовкой или болгаркой.

Несколько слов о самостоятельном ремонте

Далеко не все поломки фурнитуры можно починить своими руками, чаще всего узел просто меняется на новый, поэтому перед тем как ремонтировать ручку на пластиковой двери, убедитесь есть ли в этом смысл. Плюс иногда требует ремонта не ручка, а сама пластиковая дверь, к примеру, нужно отрегулировать навесы. Как отремонтировать ПВХ двери, подробно показано «ЗДЕСЬ».

Но все же есть несколько поломок, когда ремонт ручки пластиковой двери можно выполнить самостоятельно и не тратиться на приобретение новой ручки.

• Ручка пластиковой двери не закрывается. Если ручка проворачивается, то здесь либо лопнул центральный сердечник, либо вышел из строя механизм замка. Вам нужно снять ручку и посмотреть, сердечник меняется быстро, а чтобы заменить замок, его нужно снять и купить такой же, в этом случае лучше звать мастера.
• Замок открыт, а ручка повернута. У вас проблема с блокиратором, решается она просто, На торце дверей, в районе замка вы найдете небольшой металлический язычок, его нужно нажать и поставить ручку в правильное положение.
• Ручка пластиковой двери не закрывается до конца. Зачастую такая поломка вызвана проблемами с фурнитурой, проще говоря, двери нужно заново настраивать, о том как это сделать написано и показано «ЗДЕСЬ».
• Ручка пластиковой двери поворачивается туго и не до конца. Система требует очистки и новой смазки. Сначала вам нужно снять ручку и обильно залить замок средством WD-40, через полчаса попытайтесь продуть замок (насколько это возможно) и залить туда качественное масло, как на фото снизу.

Часто ремонт ручки пластиковой двери балкона заключается всего лишь в замене смазки

Вывод

Как видите выбрать, установить, а в некоторых случаях и отремонтировать ручку для пластиковой дверей достаточно просто. На видео в этой статье мастера делятся своим опытом, если после изучения останутся вопросы «стучитесь» в комментарии, чем смогу, помогу.

Установка ручки-защелки (кноба) на межкомнатную дверь – инструкция с фото

Объясняем шаг за шагом, как установить межкомнатную ручку-защелку («кноб», «ручку-кнопку») на деревянную дверь. В фото-инструкции охвачены все этапы: распаковка, заготовка отверстий на двери и, собственно, сборка кноба. Прочитав инструкцию, вы сможете:

• Самостоятельно врезать и собрать дверную ручку-кноб за 15-30 минут.

• Подтянуть винты, если ручка разболталась (случается регулярно!).

• Разобрать сломавшуюся ручку и снять ее с двери, чтобы заменить на новую.

Установка показана на примере круглой ручки-защелки Palladium 607 ET («замок-завертка») с потайным крепежом. В конце статьи мы отдельно упомянули о монтаже нажимных ручек-защелок, а также круглых кнобов с открытым крепежом. По большей части там все то же самое, но есть свои тонкости.

0. РАСПАКОВКА И КОМПЛЕКТАЦИЯ

На фото – содержимое упаковки с типичной шарообразной ручкой-защелкой ET («замок-завертка»).

Слева направо:

• Вкладка в ответную планку + шурупы (4 шт.) + монтажный ключ

• Инструкция с установочным шаблоном (электронная PDF-версия)

• Внутренний кноб (в ручках BK, ET имеет механизм фиксатора с заверткой)

• Ответная планка защелки

• Внешний кноб: с соединительным стержнем, винтами и (только в ET) замком

• Врезная защелка

• Ключи (3 шт. ; только в модификации ET)

I. ПРЕДВАРИТЕЛЬНАЯ РАЗБОРКА РУЧЕК С ЗАЩЕЛКОЙ

Объясним, как разобрать ручку-защелку – в частности, как снять фланец, скрывающий отверстия под винты. Многим это удобнее сделать сразу, чтобы не отвлекаться позже, при врезке фурнитуры в дверь.

1. Возьмите внешний кноб. Выкрутите винты из двух соединительных стяжек. Отложите винты куда-нибудь, чтобы не потерять.

2. Возьмите внутренний кноб. У него на фланце есть отверстие. Повращайте шар, пока через отверстие не проглянет подпружиненный фиксатор.

3. Монтажным ключом надавите на фиксатор, одновременно вытягивая шар кверху.

Шар отщелкнется от основания.

4. Теперь нужно снять с основания декоративный фланец. Снизу у него есть отверстие; вставьте туда отвертку и подковырните фланец.

Фланец снят. Вы получили доступ к отверстиям под винты.

II. ЗАГОТОВКА ОТВЕРСТИЙ В МЕЖКОМНАТНОЙ ДВЕРИ

Вам понадобятся: инструкция с шаблоном, ножницы, измерительная рулетка, карандаш, дрель-шуруповерт, коронка по дереву 50-54 мм, перовое сверло 23-25 мм, стамеска или монтажный нож, молоток, отвертка.

1. Возьмите инструкцию к ручке-защелке. По пунктиру вырежьте из нее шаблон-трафарет. Он нужен для точной разметки двери.

2. Рулеткой замерьте толщину двери. Межкомнатные ручки-защелки Palladium и «Фабрика замков» рекомендованы к установке на дверь толщиной 35-45 мм.

3. Отмерьте от пола 95-100 см. На этой высоте приложите шаблон к двери так, чтобы черная вертикальная линия проходила четко по изгибу торца.

4. Определитесь с бэксетом – удалением квадратной втулки в защелке от торца межкомнатной двери. В защелке от кноба бэксет меняется перемещением втулки влево-вправо. Вариантов два: 60 мм (под стандартный брус двери) и 70 мм.

5. Не отпуская шаблон, возьмите карандаш или сверло. Разметьте дверь в двух точках: а) центр торцевого отверстия под защелку; б) центр отверстия под ручку (в соответствии с выбранным бэксетом). После этого шаблон больше не нужен.

6. Возьмите дрель, зажмите в патроне коронку 50-54 мм (в нашем примере – 54 мм). По нанесенной разметке проделайте выборку под ручку.

6. Переходим к торцу. Установите в дрель перьевое сверло 24-25 мм (мы использовали 24 мм). По разметке проделайте паз под корпус защелки.

7. Вставьте в торец защелку. Удерживая планку ровно, обведите ее карандашом.

8. Возьмите молоток и стамеску. По обведенному контуру снимите лишние слои древесины. Вместо стамески можно использовать малярный нож, если вам так удобней.

Много снимать не нужно, ориентируйтесь на толщину планки защелки. У нас планка 2 мм – соответственно, такой будет и глубина врезки.

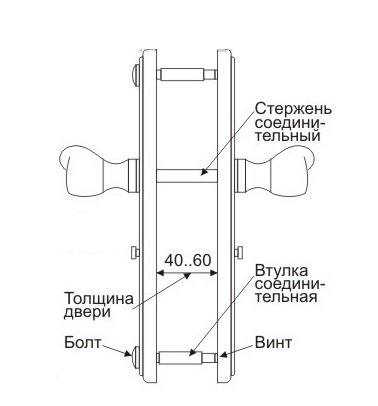

III. УСТАНОВКА ДВЕРНОЙ РУЧКИ-ЗАЩЕЛКИ

Напомним, что мы разбираем самый типовой случай: как установить шарообразную ручку-кнопку в модификации ET (фиксатор-ключ), у которой крепежные отверстия скрыты декоративным фланцем. Если у вас кноб с открытыми отверстиями, то все будет проще – см. FAQ после основной инструкции. Там же оговорены особенности монтажа нажимных (фалевых) ручек-защелок.

1. Вставьте защелку в торцевое отверстие.

2. Возьмите внешний кноб. Установите его так, чтобы: а) соединительный стержень проходил через квадратную втулку защелки; б) стяжки входили в два круглых отверстиях по бокам.

3. С другой стороны двери насадите внутренний кноб, а точнее – его основание (напомним: вы снимали с него шар и фланец на этапе I).

4. В отверстия на основании наживите два винта, снятых на этапе II. Убедитесь, что винты входят в стяжки. Закрутите их, чтобы стянуть обе части ручки-защелки.

5. Прищелкните к основанию внутреннего кноба фланец.

6. Ровно, чтобы привод стержня попал в сцепление с поворотным механизмом ручки (в моделях BK, ET), наденьте на основание шар. Затем прищелкните шар на место, зажав фиксатор монтажным ключом из комплекта.

7. Проверьте на работу все механические узлы: ручки, защелку, завертку и замок (если есть).

8. В комплекте к кнобу идут четыре шурупа; два из них – для лицевой планки защелки. Засверлите под них отверстия в двери.

9. Вкрутите шурупы. Установка дверной ручки-защелки «кноб» почти завершена. Дело за малым – нужно приспособить ответную планку.

IV. ВРЕЗКА ОТВЕТНОЙ ПЛАНКИ ОТ МЕЖКОМНАТНОЙ РУЧКИ-ЗАЩЕЛКИ

Наша тестовая дверь не упирается в косяк – это просто прислоненное к стене дверное полотно, которое поддерживает ассистент. Поэтому все, что связано с установкой ответной планки, будет показано на уже подвешенной двери. Сразу оговоримся: в этом примере в дверь установлена не круглая, а нажимная ручка-защелка. Впрочем, при монтаже ответной планки форма ручки не имеет значения.

1. Закройте дверь. На косяке пометьте верх и низ язычка защелки.

2. Приставьте к косяку ответную планку (отмеченные верх и низ язычка должны быть в центре прорезного отверстия). Пометьте места сверления под шурупы и обведите прорезное отверстие по внутреннему контуру.

Должно получиться так:

3. Просверлите по центру разметки углубление под язычок. Можно использовать перьевое сверло 22-24 мм.

Глубоко сверлить не нужно. Ориентируйтесь на глубину пластмассовой вкладки (обычно входит в комплект).

4. Если будете использовать пластмассовую вкладку – утопите ее (а заодно и планку) стамеской или монтажным ножом. В нашем примере вкладка не используется, и планка устанавливается без врезки.

5. Засверлите крепежные отверстия, вкрутите два оставшихся шурупа из комплекта.

Готово!

FAQ: ОТВЕЧАЕМ НА ОСТАВШИЕСЯ ВОПРОСЫ ПО ТЕМЕ

«Как разобрать ручку-защелку для межкомнатной двери?»

Порядок обратен установке. Найдите кноб с отверстием на фланце. Нащупав через отверстие фиксатор и зажав его, отщелкните с кноба рукоятку. Затем отверткой подковырните от основания фланец, снимите его, выкрутите винты, отсоедините ручки. Дальше все интуитивно понятно: откручиваете шурупы с торца и вынимаете защелку.

«Как проходит монтаж круглой ручки-защелки с видимыми крепежными отверстиями?»

Довольно легко. Проделываете все отверстия в двери (II этап), устанавливаете защелку (III этап, шаги 1-2), а дальше просто соединяете обе части ручки через стержень и стягиваете винтами. Все! Не надо ничего разбирать и отсоединять.

«Как установить нажимную (фалевую) ручку-защелку?»

По нашей инструкции. Но есть нюанс: если круглые кнобы симметричны, то фалевые ручки-защелки – нет. Соответственно, если в заводской сборке ручки идут под правую дверь, а у вас левая (и наоборот), их нужно зеркально пересобрать*. В ручках BK («завертка») и ET («замок-завертка») это делается так:

1. Снимите обе рукоятки. Принцип тот же: зажимаем фиксатор, тянем рукоятку вверх.

2. Переставьте внутренние механизмы с одной ручки на другую (в ET: перед тем как вынуть цилиндр, нужно снять пластиковую накладку).

3. Соберите ручки, поменяв местами рукоятки (та, которую вы сняли с внутренней ручки, идет на внешнюю, и наоборот).

* – в моделях PS (без запирания) ничего переставлять и «отзеркаливать» не нужно.

Рулонные ворота

Руководство по прямой установке и процедурам

ПОМНИТЕ: БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО!

Любой, кто обладает механическими навыками выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен быть в состоянии безопасно установить гаражные секционные ворота с пружинами растяжения или «простой системой торсионных пружин». Стандартные двери с торсионными пружинами всегда должен устанавливать профессионал. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем, чтобы все подъемно-поворотные двери устанавливались профессионалом.

Предупреждение:

Роллетная дверь представляет собой большой тяжелый объект, который движется с помощью сильно натянутых пружин и электродвигателей. Движущиеся предметы, натянутые пружины и электродвигатели могут привести к серьезным травмам или смерти. Для вашей безопасности и безопасности других следуйте этим инструкциям.

Важные указания по технике безопасности:

Внимательно прочитайте прилагаемые инструкции перед установкой. При возникновении вопросов по какой-либо из процедур не выполнять работу. Вместо этого попросите квалифицированное дверное агентство выполнить установку или ремонт.

• 1. Управляйте воротами ТОЛЬКО тогда, когда они должным образом отрегулированы и свободны от каких-либо препятствий.
• 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАТЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ЧАСТЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
• 3. НЕ РАЗРЕШАЙТЕ детям играть со складывающейся дверью. Дети могут застрять между дверью и полом, что может привести к серьезной травме или смерти.
• 4. Не стойте в открытом дверном проеме и не проходите через дверной проем во время движения двери. Человек может застрять между дверью и полом, что может привести к серьезной травме или смерти.
• 5. Если дверь плохо открывается или полностью выходит из строя, рекомендуется, чтобы квалифицированное агентство по дверям устранило проблему, чтобы предотвратить возможные травмы или повреждение двери.
• 6. Избегайте установки двери в ветреные дни. Дверь может упасть, что приведет к ее повреждению или травмам.
• 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте надежность всех болтовых соединений.
• 8. Во избежание травм никогда не помещайте руки или пальцы между полотном и направляющими во время открывания двери.
• 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей. Проконсультируйтесь с местным агентством по производству дверей, если это необходимо, прежде чем устанавливать новые двери.
• 10. Перед началом работ внимательно ознакомьтесь со строительными нормами вашего региона.
• 11. При установке, регулировке и/или ремонте дверей всегда надевайте надлежащее защитное снаряжение.
• 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и/или ремонта больших дверей.
• 13. Во избежание травм или смерти в результате падения используйте строительные леса или механические подъемники, а не лестницы, при установке, регулировке и/или ремонте больших дверей

Основная функция данного руководства состоит в том, чтобы помочь установщику правильно установить двери с должным вниманием к безопасности, эксплуатации и надлежащей практике строительства. Необходимо свериться со строительными нормами в вашем регионе. Все рулонные двери с прямыми дверями соответствуют общим инструкциям, содержащимся в настоящем документе. Дополнительную информацию по установке конкретной поставляемой двери можно найти в упаковочном листе и на дополнительных чертежах. Имеются также пакеты с болтами и небольшими запечатанными деталями со списками принадлежностей, описывающими правильное применение.

Подготовка

Внимательно прочтите инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их взаимосвязью. Установщику необходимо определить следующее:

• Способ работы (отжимание, ручная цепь или привод).
• Тип косяка (деревянный, каменный или стальной), на который крепятся дверные направляющие, и необходимый крепеж.
• Размеры ширины проема, высоты проема, потолка и бокового пространства.

Материал двери

Осмотрите дверь на предмет возможного повреждения или отсутствия деталей. Немедленно сообщите о нехватке товара вашему поставщику дверей или сообщите о возмещении ущерба, связанного с транспортировкой, своему грузовому перевозчику.

Зазоры в дверях

Сравните размеры проема сворачиваемой двери и доступные зазоры с размерами, указанными в упаковочном листе. Убедитесь, что размеры соответствуют проему, над которым вы работаете, обращая особое внимание на ширину и высоту проема. Перед установкой убедитесь в наличии необходимых зазоров, перечисленных в таблицах размеров в данном руководстве.

Посетите нашу страницу зазоров для получения дополнительной информации о том, какой зазор необходим для каждой из наших моделей рулонных ворот.

Электрическая дрель с патроном 3/8″ или 1/2″ с насадками для гаек.

Шаг 1

Распаковка складывающейся дверцы

Рулонные двери, отправляемые обычным перевозчиком, доставляются на строительную площадку упакованными в картон. Перед извлечением рулонной двери из упаковки осмотрите рулонную дверь и упаковку на наличие видимых признаков повреждения. При обнаружении повреждений немедленно подайте претензию по фрахту в транспортную компанию. Достаньте дверь из упаковки.

Важно!

Не отрезайте ленту и полиэтиленовую пленку, удерживающую дверь в рулоне, пока это не будет указано в шаге 6B. Roll Up Doors Direct не может гарантировать или нести ответственность за двери, которые не установлены в соответствии с указаниями. Пожалуйста, прочтите и поймите все инструкции перед началом процесса установки.

Компания Roll Up Doors Direct не дает никаких гарантий, если подъемная дверь не установлена ​​в соответствии с инструкциями. Для наилучшей работы следуйте инструкциям шаг за шагом. Перед началом установки внимательно ознакомьтесь со всеми инструкциями.

Шаг 2

Проверьте проем в стене подъемной двери

• A . Проверьте ширину и высоту проема в стене и сравните эти размеры с размером устанавливаемой двери.
• Б . Убедитесь, что косяки отвесны.
• С . Проверьте уровень пола и коллектора.
• Д . Проверьте наличие достаточного бокового зазора у косяков и зазора над и по бокам жатки. Проверьте требования к высоте по горизонтали и вертикали. Минимальные требования см. в таблицах зазоров на рис. 1.
• Е . Убедитесь, что установочная поверхность направляющей на косяке находится на одном уровне.
• Ф . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.

. Убедитесь, что пол чистый, чтобы не повредить штору.

• Б . С внутренней стороны здания поместите левую направляющую на пол перпендикулярно проему так, чтобы нижняя часть направляющей находилась рядом с левым косяком, а верхняя часть направляла внутрь здания. Сделайте то же самое с правой направляющей до правого косяка. См. рис. 2.
• С . Поместите дверь на пол поверх направляющих и между ними. Поверните дверь так, чтобы нижняя перекладина находилась напротив пола. См. рисунки 2 и 3.
• Д . Распределите детали оборудования по соответствующим областям.

ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (пружины) и защелка на полотне предварительно устанавливаются на дверь на заводе. Не удаляйте .

Этап 4

Направляющие для установки кронштейна

• A . Со стороны натяжителя двери поднимите фланец на собачке натяжителя, пока конец собачки не освободит храповое колесо натяжителя. Поверните кронштейн, чтобы расположить конец короткой ноги вверх. Освободите фланец на собачке и дайте концу зацепиться с ближайшим зубом на храповом колесе. См. рис. 3.
• Б . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в пазы в направляющей.
• С . Сдвиньте скобу и направляющую вместе, пока стопорный выступ в направляющей полностью не войдет в паз на скобе.
• Д . Если стопорный язычок не полностью входит в паз кронштейна, используйте молоток и пробойник, чтобы загнуть язычок в паз кронштейна.
• Е . Повторите шаги с 3B по 3D для ненатяжной скобы и направляющей. Кронштейн нужно будет удерживать на месте.

Предупреждение

Стопорный выступ в направляющей должен полностью совпадать с пазом в кронштейне. В противном случае дверь может упасть во время установки, что может привести к серьезной травме или смерти и/или повреждению двери.

ПРИМЕЧАНИЕ: Для высоты проема более 8′-8″, закрепите нижнюю часть кронштейнов на направляющих стопорными клещами, чтобы обеспечить жесткость верхней части направляющей при подъеме. Снимите плоскогубцы после закрепления кронштейнов на косяках.

Шаг 5

Подъем подъемной двери в сборе

• A . Переместите двери и направляющие в направлении проема в стене так, чтобы нижняя часть направляющих располагалась рядом с косяками.
• Б . Равномерно поднимите дверцу в сборе, поворачивая ее вокруг нижней части направляющих. См. рис. 6.


Предупреждение

Два установщика должны поднять дверной узел в положение против косяков. Направляющие не рассчитаны на то, чтобы выдержать вес двери при установке одним человеком. Попытка установки только одним установщиком может привести к серьезной травме и/или повреждению двери. Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .

Этап 6

Направляющая и кронштейны для зажимов

• A . Прикрепите кронштейны и направляющие к косякам с помощью крепежа, показанного в таблице 1.
• Б . Направляющие должны быть установлены по центру проема и на расстоянии ширины полотна + 1 дюйм, измеренном от задней части направляющей до задней части направляющей. См. рис. 7. Обе направляющие должны быть отвесными.
• С . Соответствующий крепеж должен быть установлен в каждом месте отверстия в кронштейнах и направляющих. См. таблицу 1.

Таблица 1: Крепления к стене для крепления кронштейнов и направляющих к косяку.

Предупреждение

Дверь может упасть, если оба кронштейна не будут надежно закреплены на косяках. Все крепежные детали, которыми кронштейны крепятся к косякам, должны надежно входить в элемент конструкции или поверхность. Падение двери может привести к серьезной травме или смерти и/или повреждению двери.

*Примечание: приварка направляющих к косякам не рекомендуется. Поверните дверь на 1-1/2 оборота в направлении, при котором нижний стержень опустится через направляющие

.

Предупреждение

Чрезмерное натяжение пружины может привести к серьезной травме или смерти. Установка, ремонт и регулировка должны выполняться обученным специалистом по системам для обслуживания раздвижных дверей с использованием соответствующих инструментов и инструкций. Рулонная дверца должна быть полностью открыта при регулировке. . Сдвиньте ограничитель головки изнутри каждой направляющей. См. рис. 8.

. Установите стопорные зажимы на каждом конце внутренней части нижней перекладины, используя имеющиеся одиночные болты с квадратным подголовком 1/4–20 x 5/8 дюйма и гайку. См. рис. 10.

Дополнительно: скользящие замки, монтируемые на нижней перекладине — Установка показана на рис. 9.

Предупреждение

Требуется установка дверных упоров. Неправильная установка зажимов может привести к тому, что полотно ворот выйдет за пределы направляющих, что приведет к повреждению ворот и/или травмам

Шаг 10

Проверка работы сворачивающейся двери

• A . Опустите и поднимите дверь, чтобы проверить балансировку двери.
• Б . Если дверь легко закрыть, но трудно открыть; увеличить натяжение пружины.
• С . Если дверь трудно закрыть, но легко открыть; уменьшить натяжение пружины.

Шаг 11

Регулировка натяжения пружины

• A . Поместите намоточный стержень диаметром 3/8 дюйма в храповое колесо натяжителя. См. рис. 11.
• Б . Поверните стержень обмотки вниз, чтобы увеличить натяжение пружины. Каждое зацепление зуба равно 1/8 оборота.
• С . Чтобы уменьшить натяжение пружины, слегка потяните заводную планку вниз, пока собачка не выйдет из зацепления с зубом. Поднимите фланец на собачке и переместите намоточную планку вверх, пока она не пройдет зацепление собачки с зубом. Оставьте собачку на храповом колесе и продолжайте двигать заводной стержень до тех пор, пока собачка полностью не войдет в зацепление с зубом.
• Д . Снимите стержень обмотки и откройте дверь.
• Е . При необходимости повторите шаги с 10A по 10D.

*Примечание. Может потребоваться регулировка прорези защелки в направляющей после установки двери из-за особенностей производства и/или условий на месте.

Примечание. Кронштейны, натяжитель, пружина (пружины) и защелка, установленная на шторе, предварительно устанавливаются на дверь на заводе. Не удалять.

В этом видео показано, как легко установить один из наших коммерческих блоков, его следует просматривать вместе с инструкцией по установке.

Дополнительный контент

Установка мини -защелки

Как починить Dodge Grand Caravan Broken Spliting Door Harder

Skip to Content

ручка сдвижной двери на Chrysler Town & Country 2008–2016 или 2008–2019 гг.Dodge Grand Caravan разболтался? Суровые обязанности — это не только грузовики и полицейские машины. Вы когда-нибудь видели, что стая подростков может сделать с минивэном?

Мы слышали, как многие магазины и владельцы транспортных средств жалуются на то, что ручка сдвижной двери отсоединяется на большом количестве минивэнов Chrysler и Dodge после многих лет захвата и захлопывания. На этих автомобилях ручка удерживается только тонкой полосой листового металла. Со временем этот листовой металл затвердевает и трескается, что приводит к хлопанию дверных ручек. Замена означает попытку найти спасательную дверь того же цвета, если вы можете найти такую, которая еще не сломана. Ремонт традиционно включал в себя изготовление заплаты, затем ее сварку и перекраску двери. К счастью, NAPA Solutions предлагает простое решение — комплект для ремонта сломанной ручки раздвижной двери.

Обведенная область со временем ослабевает и ломается.

Инструкции по снятию дверных ручек

ШАГ 1: Снимите лицевую панель внутренней ручки с помощью инструмента для снятия пластиковой отделки, аккуратно поддев его с панели внутренней отделки.

ШАГ 2: Отвинтите винт панели отделки с помощью отвертки Torx T-20.

ШАГ 3: Снимите концевую часть внутренней верхней угловой накладки, осторожно поддев ее в направлении вперед с помощью пластикового инструмента для накладки.

ШАГ 4: Аккуратно приподнимите панель отделки по краям от двери с помощью инструмента для снятия отделки. После того, как края будут отделены от двери, аккуратно руками отсоедините остальную часть панели от двери. После того, как панель отсоединится от двери, поднимите панель вверх, чтобы снять ее.

ШАГ 5: Снимите панель доступа на внутренней дверной панели, аккуратно поддев ее пластиковым инструментом.

ШАГ 6: Протяните руку через отверстие для доступа и отсоедините трос от рукоятки, аккуратно поддев тросик с рукоятки.

ШАГ 7: Отвинтите три крепежных винта, удерживающих ручку на корпусе, используя головку на 8 мм, и снимите ручку с двери.

Ремонт дверной ручки Инструкции по установке

ШАГ 1: Разверните ручку в открытое положение и поместите прилагаемый удерживающий инструмент на ползунок ручки, чтобы удерживать ручку в открытом положении. Это будет держать рычаг в открытом положении, чтобы облегчить установку ремонтного кронштейна.

ШАГ 2: Удерживая инструмент на месте, установите оригинальную ручку на дверь. Попросите помощника удерживать ручку на двери во время установки ремонтного кронштейна.

ШАГ 3: Удерживая ручку на месте, протяните руку через внутреннюю сторону двери, поместите ремонтный кронштейн на ручку и совместите его с крепежными болтами. Установите ремонтный кронштейн в той же ориентации, как показано на рисунке. В это время установите два фиксирующих винта рукоятки со стороны усиливающего кронштейна. Закрутите оба винта примерно на 3/4 длины. В это время не вкручивайте винты полностью.

ШАГ 4: Потяните за внешнюю рукоятку в том же направлении, что и рукоятка, и снимите удерживающий инструмент с рукоятки.

ШАГ 5: Установите третий крепежный винт рукоятки по направлению к обращенному назад концу рукоятки. Не затягивайте его полностью в это время.
