Установка пластиковых окон в газобетонных стенах: крепление, размер четверти в газобетоне

Установка пластиковых окон в газобетонных стенах: оконные перемычки, размеры проемов

Технологии производства строительных материалов дают строителям выбор. Можно разнообразить сырье, составлять практичные сочетания расходных материалов.

Каждый из них обладает конкретными свойствами и качествами. Стены возводятся из керамзитобетона, газобетона, кирпича, железобетонных конструкций и прочих. Каждый сырьевой вариант имеет свои рекомендации по применению, способы соединения входящих элементов между собой. С учетом современной актуальности ПВХ строительных конструкций, нужно знать, как правильно устанавливать пластиковые окна в газобетонных стенах.

Содержимое

• Установка окон в газобетонный дом
  • Как обеспечить герметичность установки окон в газобетонный дом?
  • Как зафиксировать раму в проеме
• Оконные перемычки для газобетона
  • Какие перемычки применяются
  • В чем плюсы и минусы перемычек из различных материалов
• Размеры оконных проемов в частном доме из газобетона
• Общие рекомендации

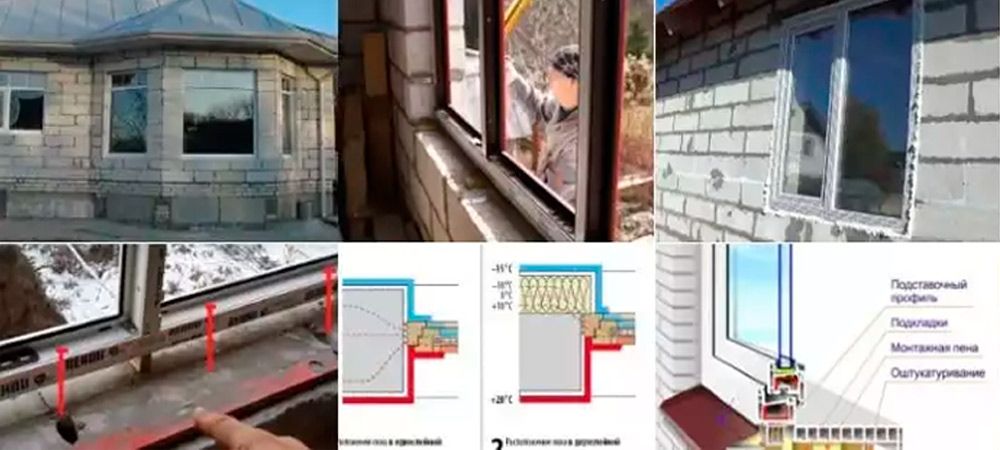

Установка окон в газобетонный дом

Выбрав монтаж пластиковых окон в пеноблок, следует знать:

1. Делать это можно спустя три месяца после постройки стен. Такой временной интервал необходим для усадки и приобретения истинных размеров проемами.
2. Укладка и заливка фундамента должна быть качественна, чтобы исключить движение почвы.
3. Технологии крепления пластиковой конструкции нужно подобрать в зависимости от индивидуальных особенностей конструкции, размеров оконных проемов, климатических условий.

Установка окна в газобетонную стену должна обеспечить их герметичность, гарантировать долговечность использования, выключая непроницаемость влаги и холодного (жаркого) воздуха. Это возможно, если обеспечить правильное соединение, используя соответствующие технологии крепления.

Монтаж окон в газобетонном доме будет качественным, если:

• обеспечить герметичность швов;
• защитить стыки от разницы внешней и внутренней температур, контролируя теплопотери;
• исключить возможность механических поломок, повреждений примыкающих стен, их облицовок и оконных элементов.

Как обеспечить герметичность установки окон в газобетонный дом?

Строение блока имеет особенность: в нем есть вырезанные выступы. Их присутствие при нанесении герметика, монтажной пены или ленты обеспечивает глубокое проникновение соединяющего вещества в пеноблочную стену. Строительная пена на этапе своего расширения заполняет имеющиеся пустоты, гарантируя оптимальную герметичность окна. Механической прочности добиваются использованием особых специально подобранных пластин и дюбелей.

Защиты от внешних повреждений окна добиваются использованием наличников, которые с успехом исполняют дополнительную функцию внешнего дизайна.

Как зафиксировать раму в проеме

Установка окон в газобетон может проходить следующими методами:

Удалив стеклопакет, в оконном проеме сверлят отверстие, по глубине равное размеру дюбеля. Именно он — основной крепежный элемент. В конце этого действия остекление возвращается.

Можно сделать крепление без снятия стеклопакета. При этом нужно вставлять анкерные пластины, которые крепятся с помощью саморезов. Фиксировать окно в газобетоне в таком случае нужно гвоздями. Такой способ многие считают пыльным и трудоемким. Кроме того, он требует дополнительных работ по маскировке заметных элементов крепления. Установить пвх профиль в газобетонный блок таким образом – значит уступить по прочности способу с использованием монтажной пены. К тому же после окончательной фиксации положение окна не будет подлежать коррекции. Следовательно, сразу необходимо обеспечить точность посадки креплений.

При выборе способа с использованием монтажной пены, будет правильным сначала поставить профиль на специальные пластины. Это даст возможность переменить положение в случае необходимости.

Оконные перемычки для газобетона

Когда планом строительных работ для повышения прочности газобетонных стен предусмотрено применение армированных элементов, например, в частных коттеджах, используются специальные перемычки. Они устанавливаются также при оформлении окон и дверей. Использование этих элементов позволяет профессионально распределить весовые нагрузки, провести профилактику трещин в проеме пеноблока.

Какие перемычки применяются

Существует несколько видов перемычек, отличающихся конструкцией и способом установки:

1. Армированная газоперемычка по ГОСТ. Это заводское изделие, представляющее собой балку из газобетона с внутренним арматурным каркасом и антикоррозийным покрытием сверху. Такое решение потребует высоких денежных затрат, однако является простым, ставить под силу непрофессионалу. Основными положительными моментами являются: прочность, длительный срок использования, высокая тепло эффективность.
2. U блоки. Перемычки предполагается установить над газоблоками. Они имеют сборно-заливную конструкцию, легко пилятся, даже с помощью ножовки по газобетону. Элементы каркаса вкладываются в борозды. После этого производится монтаж с помощью деревянной опалубки. При отсутствии утепления стен существует необходимость размещения внутри конструкции пено-полистиролового утеплителя.
3. Перемычки из железобетона – бетонные балки, внутри которых расположилась арматура. Они не такие теплопроводные, как газосиликат. Поэтому будет правильно дополнительно утеплить стены минеральной ватой.

В чем плюсы и минусы перемычек из различных материалов

К плюсам армированных перемычек из газобетона следует относят:

• долговечность;
• влаго устойчивость;
• хорошая устойчивость грибковым поражениям;
• отсутствие горючести;
• прочность.

Использование армированных перемычек требует внимания к толщине стены, в которую монтируется окно. Чтобы ускорить процесс установки и упростить работу, можно взять выпущенные промышленным способом прямоугольные перемычки. Промышленность выпускает их в вариантах различного размера. Это удобно при подборе расходных материалов, работая с секциями, различающихся по ширине.

Перемычки из газобетона характеризуются следующим образом:

• у них низкий коэффициент тепло проводности;
• незначительный вес;
• возможность подобрать интересующий размер в зависимости от толщины блока.

Устанавливая подобранную перемычку, нужно соблюсти глубину 20 см и обозначающую стрелку на упаковке направить вверх. Последующие действия состоят в скреплении их между собой с помощью молотка, монтажного клея. Для выравнивания поверхности используют деревянную колодку, имеющую широкое лезвие. Производят выравнивание после того, как будет выдержана экспозиция для кладочной смеси.

Размеры оконных проемов в частном доме из газобетона

Размер окон в доме из газобетона может значительно варьировать. Поэтому в конкретных условиях не будут идентичными технология установки, размер опоры на газобетон, особенности пользования пластиковыми окнами.

В таблице приведены особенности конструктивных вариантов для газобетонных частных домов при использовании различных перемычек.

Перемычка	Max длина проема (см)	Опора на кладку (см)	Дополнительные  сведения
Газобетонная несущая конструкция (армированная)	174	25	не отмечается
Железобетонная конструкция с U-образными блоками на несъёмной опалубке. Несущая.	300	25	не отмечается
Железобетонная несущая конструкция. Монолит	По длине балки	35	Требуется утепление
Армирование	120	Крепить арматуру нужно за проемом на полметра	Нужно армирование рядами над проемами окон
Установка монолитной железобетонной конструкции, не несущего типа	200	35	не отмечается
Не несущая конструкция из металлических уголков	120	20	При установке нужно углубление в кладку

Общие рекомендации

Установка пластикового окна в пенобетонную основу должна проходить с учетом следующих рекомендаций:

1. При длине проема менее 1,2 м и высоте, менее 2/3 размера ширины, оптимальное решение — стандартное блочное перекрытие, не имеющее дополнительных крепежей. При этом для укладки блоков применяется съемная опалубка временной конструкции, которая укладывается на специальный клей для ячеистых пеноблоков. По бокам такие элементы должны заходить внутрь не менее, чем на 115 мм.
2. В случае необходимости дополнительного усиления можно применить армирование. Для элементов арматуры рекомендуется материал с сечением 6-8 мм.
3. Конец арматуры должен заходить за проем на 0,5 м с обеих сторон. При установке пластикового окна концы арматурных прутьев должны получить Г-образную форму. Их нужно вставить в общую кладку блоков.

В цепочке действий по перекрыванию окон с помощью блоков важны моменты:

• сборно-монолитную перемычку нужно собирать, когда основа уже подготовлена;
• проклеивание вертикальных швов оконной коробки производят с помощью специального раствора;
• нельзя упустить процедуру проверки кривизны уложенных пенобетонных блоков. Для этого используется уровень. Если присутствует кривизна, ее нужно выровнять.
• перед тем, как выровнять поверхность бетона необходимо провести полистирольную теплоизоляцию;
• в конце работ происходит удаление опор и выравнивание наружной стороны.

В завершение стоит отметить, что монтировать окна в пеноблочный дом, возведенный из газобетона, не имеет жестких отличий от любого другого оконного монтажа. При этом определяющим является обоснованный выбор способа установки рамки. От ровности этого действия зависит беспроблемность открывания створок, комфорт при пользовании окном.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Установка окон в газобетон. Окно в газобетоне

Установка окон в газобетон выполняется с учетом ряда свойств и особенностей ячеистых бетонов. Конструкционная прочность оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируется ряд блоков под окнами и опорная зона для перемычек. Оконные проемы бывают с четвертью или без четверти.

Оконной четвертью или четвертью оконного проема называется выступ части наружной стены, шириной 3 см. -4 см. Название получилось, от того, что 3-х сантиметровый выступ является шириной четверти кирпича, которую, в строительстве обычно принято делать выступом для оконных проемов.

Конструкция проемов зависит от оконных перемычек. К примеру, если перемычки изготавливались с использованием U-блоков по всей ширине стены, проемы не имеют четвертей. При отсутствии оконном проеме четверти, можно устраивать фальш четверть (к примеру, использовать уголок из атмосферостойких полимер. материалов). С этой же целью можно применять нащельники, не используя герметизацию мест их стыковки с оконной коробкой или стеновым проемом.

Четверти в проемах газобетонных стен можно выполнять путем приклеивания кусочков газобетона с помощью клеевого раствора. Усилить узел можно с помощью уголков, которые закрываются штукатуркой.

Установка окон

Перед монтажом оконного блока в проеме, к наружной поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.

Далее оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см -6 см. между оконным блоком и проемом.

Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах, выполняют используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.

Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту.

Выполнять крепление оконных блоков и анкерных пластин к стеновым проемам, используя гвозди не допустимо.

При заделке дюбелей в проемах для стен из газобетона используют безударную дрель (режим чистого сверления). Отверстия высверливаются глубиной большей анкеруемой части дюбеля на один диаметр самореза. Расстояние от края оконного проема не должно быть меньшим двукратной глубины анкеровки.

Конструкция узлов примыкания, конфигурация крепежных элементов, а также глубина расположения оконной коробки в проеме, не должны образовать мостики холода, которые в последствии будут являться причиной образования конденсата и увлажнения внутренних откосов. Узел примыкания должен выполнять отвод дождевой воды и конденсата наружу.

После закрепления оконного блока в проёме, можно приступать к герметизации окна. Материалы, при помощи которых выполняют монтажные зазоры, следует выбирать с учетом деформации стеновой конструкции.

Окно в газобетоне гермеизируется с помощью трехслойного монтажного шва.

Первый слой – наружный, гидроизолирующий. По всему периметру проема, наносят специальный клей-герметик, и к нему прикрепляют и разглаживают гидроизоляционную ленту, для защиты монтажного шва от атмосферных воздействий. Основные требования к наружному слою: водонепроницаемость и паропроницаемость, стойкость к температурным перепадам и ультрафиолету.

Второй центральный слой – теплоизоляционный. После того, как высохнет клей и загерметизирована наружная часть окна, выполняется центральный шов монтажного шва. Полость между проёмом и рамой заполняют монтажной пеной с низким коэффициентом расширения. Термическое сопротивление, находящееся в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой – паропроизоляционный. Внутренний слой устраивают по внутреннему контуру монтажного шва путем приклеивания пароизоляционной ленты, непрерывно, без разрывов и не проклеенных участков.

Материалы, с помощью которых выполняют монтажные швы, должны обладать долговечностью не менее 20-ти условных лет эксплуатации.

Установка окон в газобетон заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм -40 мм.

• Этапы строительства из газобетона
• Штукатурка газобетона
• Изготовление перемычек над оконными и дверными проемами

кладка — Можно ли установить окна в бетонный черновой проем без распорки?

Недавно я проделал две дыры в фундаменте и установил новые окна. Я выровнял свое отверстие деревянными шайбами ​​2×8 PT, которые прикрепил к кладке с помощью шурупов Tapcon. Затем я прикрепил фланец оконного гвоздя к деревянному кольцу. Все, казалось, работало нормально.

Теперь я хотел бы заменить некоторые другие окна в комнате (подвал). Существующие окна имеют разумный размер, но поскольку они представляют собой старую стальную раму, а рама очень тонкая, эффективная площадь окна очень близка к тому же размеру, что и отверстие в блочной стене. Если я буду следовать той же стратегии, что описана выше, то к тому времени, когда я добавлю деревянную доску и современное виниловое окно, эффективная площадь моего окна уменьшится примерно на 4,5 дюйма с каждой стороны! (1,5 дюйма для доски, 3 дюйма для оконная рама из винила). Полученное окно будет крошечным. Я ищу способ максимизировать окончательный размер окна, не вырезая больше ни одного блока.

Есть ли у кого-нибудь опыт крепления окна прямо к отверстию в каменной кладке без использования деревянного бруса? Что касается маленьких окон, я слышал, что люди, по сути, плавают окно в шероховатом (cmu) проеме с помощью пены для распыления — никаких гвоздей или шурупов! — но я немного сомневаюсь, стоит ли использовать этот вариант…

Для справки: я в Анкоридже, штат Аляска.

• окна
• кирпичная кладка
• бетонные блоки
• модернизация

1

Просто замените новые окна вместо новой конструкции и используйте краны, чтобы закрепить окна по бокам. Конопатить снаружи хорошо, чтобы не допустить попадания воды. Фундамент также должен быть расположен вдали от окна, чтобы не допустить попадания воды.

8

Я работаю на Манхэттене, и окна всегда так устанавливаются. Отломите фланец для гвоздей и прикрепите ленту к окну. Ремни можно закрепить еще дальше. Что касается уклона для отвода воды, как правило, в городе мы видим каменные подоконники со скосом для отвода, обычно это всего лишь угол от 5 до 8 градусов. Я бы сослался на ваши первоначальные условия.

Если у вас было стальное окно, и оно было в хорошем состоянии с исходной маркой, то, пока у вас есть прочный герметик, все будет в порядке. Окна подвала обычно засыпаны снегом и во время оттепели получают большое количество воды; Я бы порекомендовал окно тентового типа, так как оно будет намного лучше герметизировать и лучше справляться с проблемами воды, чем ползунок.

Не видя проблем, здесь, в Южной Флориде, установка Windows — это другой мир, но поставщик должен иметь возможность получить окно с равными ногами по сравнению с окном с фланцем. И да, для тапконов есть краевое расстояние, тем более в наших краях они должны вам подсказать в зависимости от диаметра тапкона. Надеюсь поможет

Все, что вам нужно, это прокладки и аэрозольная пена. Зашпаклевайте окно со всех четырех сторон угольником в проеме. Симы будут крепко держать окно, дать высохнуть монтажной пене, вынуть прокладки и заполнить отверстия монтажной пеной. Не используйте круглый опорный стержень и поместите его вокруг всех четырех сторон снаружи, а затем прикрепите окно к бетону опорным стержнем, предотвращая трехстороннее уплотнение или прикрепление уплотнения. Одна только распыляемая пена может выдержать боковой ветер со скоростью 150 миль в час, что на 25 миль в час больше, чем просто шурупы.

1

Я бы посоветовал использовать пену для дверей и окон, чтобы закрыть зазор вокруг окна, потому что она гибкая и не оказывает давления на раму в процессе отверждения. Пена приклеивается к раме окна и к окружающей кладке или бетону.

Если это бетонный фундамент и вы хотите закрепить его непосредственно в бетоне без оконного упора, вам понадобится анкерный болт для бетона.

Вам необходимо заказать винт нужной длины.

Шуруп должен быть заглублен в бетон примерно на 3/4–1 дюйм.

Вы берете глубину заделки и добавляете толщину того, что вы крепите, чтобы получить длину винта, который вы хотите заказать.

Если вы используете, например, Tap-Con диаметром 3/16 дюйма, вам нужно будет заказать сверло по камню 5/32 дюйма, чтобы просверлить направляющее отверстие.

Если у вас есть перфоратор SDS, закажите сверло SDS 5/32 x 6 дюймов.

Если у вас есть обычная перфоратор, найдите сверло достаточной длины, чтобы поместиться в патрон дрели, и просверлите раму в бетоне.

Убедитесь, что вы просверлили отверстие на 1/4 дюйма глубже, чем глубина посадки шурупа.

Обычно шурупы для бетона бывают либо с плоской потайной головкой, либо с шестигранной головкой 5/16 дюйма, поэтому, прежде чем заказывать окна, проверьте убедитесь, что ваш крепеж будет работать в приложении.
В противном случае просто используйте шуруп с шестигранной головкой и удалите его после затвердевания пены.

Прав тот, кто сказал, что пена удерживает окно на месте. Вы не сможете сдвинуть его с места.
