Как установить и отрегулировать петли для алюминиевых дверей

Дверные конструкции из экструдированного алюминиевого профиля появились на отечественном рынке не так давно – в конце 90-х годов прошлого столетия. Изначально изделия поставлялись исключительно из-за рубежа, позже технологию работы с профилем освоили российские производители. Новинка моментально начала пользоваться спросом у потребителя, что неудивительно  — у инновационных дверных конструкций есть целый ряд достоинств и полезных качеств.

Петли для алюминиевых дверей

Преимущества дверных конструкций из экструдированного профиля

Двери из алюминия выгодно отличаются от аналогов из иных материалов следующими техническими характеристиками:

1. Они устойчивы к деформациям;
2. Являются пожаростойкими и не поддаются негативному воздействию ультрафиолетового излучения;
3. Устанавливая такую дверь можно не беспокоиться о том, что полотно разъест коррозия или оно растрескается;
4. Обладают хорошими показателями теплоизоляции.

Двери из алюминия прекрасно смотрятся и во внутреннем интерьере помещения и на входе, тем более что существует масса разновидностей конструкций металлических изделий.

Петли для алюминиевых дверей

Виды дверных изделий из алюминия

Двери из серебристого металла градируются по типу открывания и можно выделить несколько основных видов изделий:

1. Одностворчатые. У таких конструкций открываться будет лишь одна часть;

1. Полуторостворчатые. Открывается одна часть изделия, вторая часть фиксируется шпингалетами;

1. Двухстворчатые. Открываются обе части и обе имеют одинаковые размеры полотна. Обычно рабочей бывает одна створка (активная), вторая створка (пассивная) открывается шпингалетами;

Также есть алюминиевые двери, которые могут открываться, как вовнутрь, так и наружу, однорамные конструкции и конструкции с перемычками.

Ключевая особенность изделий из экструдированного профиля в том, что к ним требуется специфичная, особенная фурнитура – замки, ручки и петли. О петлях для алюминиевых дверей будем говорить подробно, так как это важнейший элемент в конструкции, ответственный за плотность прилегания полотна и функцию его открытия и закрытия.

Особенности петлевого крепежа для алюминиевых конструкций

Дверные петли для алюминиевых дверей должны отличаться максимальной прочностью и износостойкостью, поэтому экономить на приобретении фурнитуры профессионалы не советуют. Главная причина, по которой нужно выбрать качественный крепеж заключается в том, что регулировка петель на алюминиевой двери в большинстве случаев невозможна – крепежный элемент придется менять.

Некачественный навес (даже с доводчиком) легко повредится от сильного удара об лутку  — на нем появиться трещина или же он просто сломается.

Вы можете посмотреть, как выглядят разные петли для алюминиевых дверей на фото, которые наглядно продемонстрируют разнообразие крепежа.

Давайте рассмотрим некоторые бренды, которые предлагают качественный крепеж для конструкций из легкого и красивого металла.

Фурнитура Fapim

Фапим – итальянский бренд-производитель качественной фурнитуры к дверным изделиям, в том числе к конструкциям из экструдированного профиля. В ассортименте марки Fapim можно найти следующие виды крепежа:

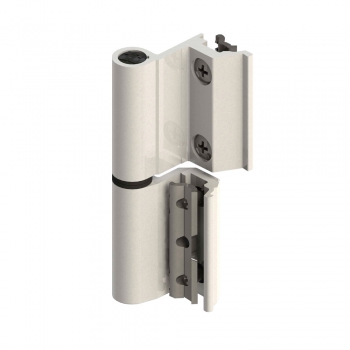

1. Простейший вариант – накладная металлофурнитура (фото). Можно выбрать как двухсекционные, так и трехсекционные изделия. Различаться продукция будет и по типу крепления – в некоторых вариантах фиксаторами выступают крепления анкерного типа, в иных – обычное винтовое крепление. Материал изготовления фурнитуры – нержавеющая сталь;
2. Роликовые петли для алюминиевых дверей (фото). Этот вид петель отличается высокой степенью защиты от взломов, подходит для установки на конструкции с пазами на раме и створках

Продукция от Fapim ценится потребителем за высокое качество, однако доступной по цене ее назвать сложно – средняя стоимость крепежа начинается от 15 евро.

Крепеж Savio

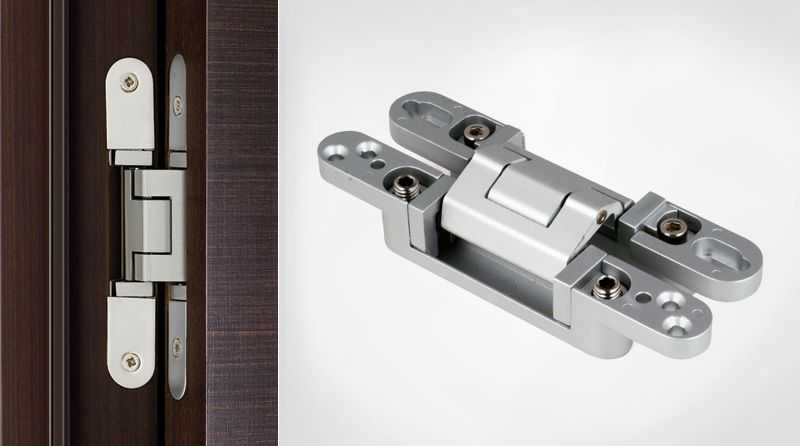

Скрытые петли для алюминиевых дверей (фото) высокого качества выпускает также итальянская марка – Savio.

Главное достоинство продукции от этого бренда в том, что крепеж марки, возможно регулировать в нескольких положениях, а это значит, что при необходимости вы сможете просто отладить работу петельного механизма, а не ставить новую металлофурнитуру.

маятниковые, скрытые, роликовые, накладные и врезные

Автор Michael На чтение 6 мин Просмотров 1.3к. Опубликовано Июн 22, 2016

С момента постройки первого жилища человек постоянно стремился сделать его более удобным, комфортабельным и максимально безопасным. За многие тысячелетия двери претерпели уйму преобразований. Сегодня современная дверь не просто закрывает вход, она взяла на себя функции барьера перед шумом, холодом и непрошеными гостями. При этом двери отвечают еще и высоким эстетическим требованиям.

Ярким образцом, отвечающим всем этим требованиям, стали металлические блоки из экструдированного алюминия, появившиеся на отечественном строительном рынке в конце прошлого столетия и уже завоевавшие себе невероятную популярность. Особое место среди положительных качеств этих конструкций занимают петли для алюминиевых дверей, благодаря которым блок наряду с высокой прочностью получил невероятную легкость хода при движении.

Содержание статьи

1. Особенности дверных петель
2. Накладные
3. Врезные
4. Скрытые
5. Универсальные
6. Маятниковые
7. Материалы для изготовления петель
8. Латунь
9. Сплавы железа
10. Нержавеющая сталь
11. Сплав алюминия
12. Способы крепления
13. Монтаж холодного профиля
14. Монтаж теплоизоляционного профиля

Особенности дверных петель

Для того, чтобы соответствовать высоким эксплуатационным показателям, петли должны обладать максимальной износостойкостью и прочностью. Поэтому выбор петель для дверного блока является самым ответственным шагом, на котором ни в коем случае нельзя экономить. Основная причина, по которой крепежу придается такое значение — это невозможность его исправления и регулировки по ходу эксплуатации. Ошибки при установке заканчиваются в итоге полной заменой петель.

Некачественные петли для алюминиевой двери с низкими показателями износа легко повреждаются даже при незначительном ударе об лутку, подвержены растрескиванию и быстро ломаются.

Дверные блоки фирменного производства комплектуются особыми крепежными системами, которые одновременно решают такие задачи как:

• Управление полотном двери;
• Обеспечение плотности закрывания;
• Исключение потери тепла, охлаждения внутренней рамы и появления конденсата.

Сегодня используются такие виды конструкций петель как:

Накладные

Их установка выполняется методом наложения поверх полотна и коробки дверей. Этот вид петель для алюминиевых дверей редко применяется в жилых домах. Положительным моментом в данном варианте является отсутствие необходимости выполнения врезки.

Врезные

Устанавливаются после создания специальных углублений в конструкции, являются популярным и практичным вариантом для квартир и коттеджей.

Скрытые

Предусматривают такое расположение крепления петель для алюминиевых дверей, при котором их можно заметить только когда двери полностью открыты.

Универсальные

Это классический вариант дверных петель, которые подходят почти ко всем видам профилей, независимо от их конструктивных особенностей.

Маятниковые

Отдельного внимания заслуживают маятниковые петли, дошедшие до нас со времен дикого запада. Впервые это крепление было применено для дверей салунов, а сегодня с успехом используется для алюминиевых дверей. Особенностью петель является наличие пружины, заставляющей створку возвращаться в прежнее положение.

Материалы для изготовления петель

Для различных видов дверей, в зависимости от их назначения, предусмотрены конструкции петель из нескольких различных материалов, наиболее популярными из которых являются:

Латунь

Латунь как материал для изготовления крепежных изделий является идеальным вариантом. Это пластичный, легко обрабатываемый материал, прекрасно поддающийся полировке и обеспечивающий отличную адгезию.

Латунные петли для алюминиевых дверей получили широкое распространение при изготовлении скрытых конструкций. Фурнитура из латуни отличается прочностью и долговечностью, не подвержена коррозии и прекрасно держит декоративное покрытие.

Сплавы железа

Сплавы на основе железа с успехом обеспечивают износостойкость и прочность конструкции. Они широко используются в блоках с предусмотренной регулировкой. Но не рекомендуется устанавливать их под накладками или как скрытые механизмы, так как с течением времени на поверхности могут появиться потемнения от окисления, а плавность хода ухудшится из-за коррозии.

Нержавеющая сталь

Это наиболее востребованный материал для данного типа фурнитуры. Стальные петли на алюминиевые двери обладают максимально возможной прочностью и способны выдерживать большой вес полотна створки. Поэтому, в основном они используются для комплектации дверей супермаркетов, крупных офисов, в аэропортах и на железнодорожных вокзалах, на станциях метрополитена.

Нержавеющая сталь придает изделиям из нее приятный благородный блеск, высокую прочность полированной поверхность, которая не боится никаких механических повреждений или внешних негативных воздействий. На петлях из нержавеющей стали практически не образуется пленка окисления, поэтому они длительный период времени сохраняют первозданную привлекательность.

Недостатком нержавеющей стали является ее плохая гальванизация. На изделия из этого металла практически невозможно нанести декоративное покрытие. Также представляет сложность его обработка, поэтому цена на данные изделия самая высокая.

Сплав алюминия

Этот вид материала для петель пользуется очень низким спросом, даже несмотря на самые доступные цены. Сплав имеет множество недостатков, самым главным из которых является низкий показатель выносливости.

Если предел нагрузок латунных петель для алюминиевых дверей имеет показатель, равный 150 кг, сплав на основе железа – 100 кг, то сплав алюминия может выдержать не более 60 кг. Чаще всего из сплава алюминия изготавливают фурнитуру для малогабаритных дверей с небольшой площадью вставки и не превышающих массу в 50 кг. Наиболее удачно они подходят для скрытых механизмов за счет качеств металла.

Способы крепления

Технологии крепления полотна дверей с основой коробки отличаются в зависимости от назначения двери и типа профиля. Выбирается методика крепления по требуемым критериям, так как одна технология позволяет максимально быстро монтировать блоки, другая дает возможность многократно собирать и разбирать конструкцию, третья предназначается только для определенного вида дверей.

Монтаж холодного профиля

При монтаже дверей из «холодного» алюминия ограничений почти не существует. Можно применять и анкеры, и саморезы, и внутренние элементы крепежа. Но чаще всего пользуются двумя вариантами: это быстрая сборка и закладной метод.
Закладной метод предусматривает помещение внутрь детали элемента, в который потом вкручиваются шурупы. Несущие способности петли в этом случае зависят от площади закладной пластины и толщины металла. Это самый распространенный метод крепления накладных петель для алюминиевых дверей.

Быстрая сборка выполняется с помощью распорных анкеров. Их вставляют в отверстие, а при завинчивании ножка болта начинает расширяться, в итоге надежно прижимая петлю к раме коробки.

Монтаж теплоизоляционного профиля

В этом случае подготовка проводится заранее. Закладные пластины предварительно устанавливаются в четко регламентированных местах, а их крепление осуществляется распорными втулками. Использовать анкерные болты нецелесообразно ввиду их конструктивных особенностей.

При использовании в креплении саморезов сразу исключается возможность многократного демонтаж/монтажа блока. Также с течением времени резьба саморезов разрушается и крепление петли ослабевает. Оптимальным вариантом для дверей с плотным наполнением являются клиновые анкеры, которые действуют одновременно и как крепеж, и как распорка.

Как заменить дверную петлю витрины

Главная > Справочный центр > Информационные ресурсы о шарнирах и петлях витрины > Как заменить дверную петлю витрины

Несмотря на то, что они не так популярны, как шарнирные петли, все еще существует значительное количество дверей, оснащенных стыковые петли. Когда торцевые петли выходят из строя, дверь становится непригодной для использования. Как входная дверь магазина, она является главным входом в коммерческое здание и должна работать. В этой статье мы расскажем, как заменить любую торцевую петлю на алюминиевой двери витрины, чтобы вы могли вернуть свою дверь в рабочее состояние.

Дверные петли витрины и дверные шарниры витрины

Дверная петля витрины представляет собой стыковую петлю, которая состоит из створки, прикрепленной к раме, створки, прикрепленной к двери, и штифта, который удерживает две створки петли вместе. В отличие от смещенной оси, которая крепится к лицевой стороне двери и рамы, торцевая петля врезана в дверную стойку и раму. Дверные петли витрины помогают распределить вес двери. Витринные двери стандартной высоты (3 фута-0 дюймов x 7 футов 0 дюймов) будут оснащены тремя петлями встык. В то время как дверь стандартной высоты со смещенными шарнирами обычно имеет только набор шарниров, установленных на нижнем полу, и набор шарниров, установленных на перемычке рамы. Основное отличие с точки зрения физики заключается в том, что торцевые петли крепятся к дверной раме, в результате чего все распределение веса приходится на дверную раму. Принимая во внимание, что на двери магазина со смещенным шарниром вес двери распределяется и поддерживается полом из-за шарнира, установленного на полу.

Определить тип петли

Стандартный размер петли для алюминиевых дверей магазина: 4-1/2 дюйма в высоту x 4 дюйма в ширину с радиусом углов 1/4. В некоторых редких случаях применения в строительстве на двери магазина может использоваться широкая петля. Обязательно измерьте дверную петлю, чтобы подтвердить стандартную площадь основания 4-1/2″ в высоту x 4″ в ширину с углами с радиусом 1/4″. имеют прозрачное анодирование (серебро) или темную бронзу.Для дверей с прозрачным анодированием хорошо подходят петли US26D с матовым хромовым покрытием.Для дверей из темной бронзы подойдет бронза с масляным покрытием US10B.Есть другие виды отделки дверных петель для витрин, которые могут могут быть приобретены, однако на самом деле это зависит от предпочтений владельца здания.Некоторые двери для витрин окрашены порошковой краской в ​​цвет, выбранный по индивидуальному заказу.Для витрин со специальной окраской петли должны быть окрашены после установки и на месте.

Петли NRP

Двери витрины являются защитными дверями. Они в основном используются в качестве входных дверей для предприятий розничной торговли, банков, продуктовых магазинов, автозаправочных станций и т. д. Всегда следует использовать несъемные штифтовые петли, также называемые петлями NRP. Несъемный штифт представляет собой стыковую петлю с шарнирным штифтом, который нельзя удалить. Это очень важно для дверей магазина, так как штифт открыт снаружи здания. Если штифт можно снять, грабитель может просто снять штифты со всех трех торцевых петель и полностью снять дверь с рамы.

Шарнирные цапфы

Шарнирные цапфы представляют собой петлю на конце лепестка петли, в которую входит шарнирный штифт. Каждая створка петли двери магазина имеет смещенные суставы, которые входят в зацепление с другой створкой петли. Шарнирный штифт входит в оба шарнирных шарнира, позволяя двери магазина открываться или закрываться. Двери витрины являются главными входными дверями в магазины розничной торговли, поэтому через них проходит много людей, и они уязвимы для злоупотреблений. Большинство дверных петель имеют три шарнира, однако дверные петли витрины должны быть с пятью шарнирами из-за частоты, с которой двери встречаются. Петли с тремя поворотными кулаками не выдержат дверных петель коммерческих магазинов.

Количество петель

Большинство витринных дверей стандартной высоты, 3 фута 0 дюймов x 6 футов 8 дюймов или 3 фута 0 дюймов x 7 футов 0 дюймов, используют 3 петли. Однако двери более низкого класса печально известны тем, что в них используются только 2 петли, что приводит к преждевременному выходу из строя двери. Количество петель зависит от высоты двери. Если размер двери витрины составляет 8 футов-0 дюймов, то следует использовать 4 петли.

Шариковый подшипник или подшипник скольжения

Дверная петля на шарикоподшипнике представляет собой стыковую петлю с шариковым подшипником между каждым шарниром. стабильность, снижает шум и позволяет дверной петле быть прочной в любых агрессивных средах или условиях с высокой проходимостью.Дверная петля на подшипнике скольжения представляет собой стыковую петлю, которая не имеет подшипников между шарнирными шарнирами.Стержень петли просто трется о внутреннюю часть дверной петли. петля щелкает, когда дверь открывается и закрывается Петли с подшипником скольжения часто провисают со временем, так как штифт постоянно трется о суставы и подвержен шуму и скрипу, когда дверь открывается и закрывается Для дверных витрин всегда следует использовать петли на шарикоподшипниках для тяжелых условий эксплуатации Петли с подшипником скольжения менее дороги, однако они очень недооценены для главной входной двери коммерческого розничного магазина. 0003

Замена петли дверной витрины

Шаг 1. Снимите старые петли

Полностью откройте дверь так, чтобы обе створки петель (со стороны двери и со стороны рамы) были видны, а головки винтов были видны. Поместите прокладку под дверь, чтобы вес двери приходился на дверную раму, а не на дверную раму. При снятии дверных петель мы не хотим давить на раму, так как она может перекоситься из-за перераспределения веса. После того, как вес двери будет выдержан, выкрутите винты из всех лепестков дверных петель и отложите дверь в сторону. Затем выкрутите винты из створок петель со стороны рамы и снимите петли с дверной рамы.

Шаг 2: Установка петель на дверь

В дверной стойке витрины будет усиливающая пластина петли внутри дверной стойки. Убедитесь, что он находится в правильном положении, чтобы можно было привинтить новые петли. Прикрепите новые петли к двери.

Шаг 3: Установка петель на раме

Осторожно установите дверь в раму. Используйте прокладки под дверью, чтобы совместить петли с отверстиями для винтов в раме. Прикрутите все петли к дверной раме. Проверьте, правильно ли открывается и закрывается дверца. Дверь должна иметь следующие зазоры между дверью и рамой, указанные ниже.

Руководство по зазорам для одной двери витрины

Косяк с петлями: 3/32 дюйма
Косяк с замком: 3/32 дюйма
Порог: 3/16 дюйма
Заголовок Fame: 1/8 дюйма

Петля Стайл Косяк: 3/32 дюйма
Стык для встреч: 1/8 дюйма
Порог: 3/16 дюйма
Fame Header: 1/8 дюйма

Заключение

Дверные петли витрины — это уникальные петли, сильно отличающиеся от используемых стандартных петель на других коммерческих дверях, таких как полые металлические или деревянные двери. Поэтому мы рекомендуем приобретать наши дверные петли Tahoma. Tahoma производит высококачественную дверную фурнитуру специально для дверей торговых витрин. С дверными петлями Tahoma вы можете быть уверены, что дверная петля, установленная на двери вашего магазина, прослужит долго и предназначена для вашей двери. А если вам нужна совершенно новая дверь и рама для витрины, мы поставляем дверные системы для витрины Comanche. Изготовленным в США дверям для магазинов Comanche доверяют предприятия и коммерческие здания по всей Америке.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ ЛЮБОГО РОДА, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ВЫ ПРЕДОСТАВЛЯЕТЕ ИНФОРМАЦИЮ НА ЭТОМ САЙТЕ (ИЛИ ЛЮБУЮ ИНФОРМАЦИЮ) , БУДЕТ ТОЧНЫМ, ПОЛНЫМ ИЛИ БЕЗОШИБОЧНЫМ. ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭТОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ ОПРЕДЕЛЕННОСТЬ ТОЧНОСТИ, ПОЛНОТЫ ИЛИ ПОЛЕЗНОСТИ ЛЮБАЯ ИНФОРМАЦИЯ ИЛИ МАТЕРИАЛЫ, ДОСТУПНЫЕ НА ДАННОМ САЙТЕ.

Установка непрерывной петли Mckinney | Слесарь Ledger

Меня пригласили на установку дверной петли McKinney с непрерывным редуктором на алюминиевую стеклянную дверь с узким профилем и алюминиевую раму. Эта дверь была внешним задним входом в одну из частей модульного офисного здания. По словам слесарей, у персонала возникли проблемы с открытием и закрытием двери. При осмотре проема было обнаружено, что дверь, оборудованная скрытым устройством для выхода вертикального стержня, была немного смещена от центра, а на пороге были следы потертостей, указывающие на то, что это была долговременная проблема, которая, скорее всего, была вызвана поднятием деревянного пола под ним. рама и порог, а также скрытое вертикальное выходное устройство стержня выходят из строя.

Когда было построено это модульное здание, эта дверь была установлена ​​с использованием верхних и нижних шарниров, которые были установлены в черный пол под порогом и в перемычке рамы. С годами выяснилось, что у этих пластиковых/литых металлических шарниров возникли проблемы, поскольку фанерный черный пол начал набухать из-за влаги. Установка сплошной петли, закрепление и уплотнение порога и чернового пола, а также регулировка выходного устройства решат эту проблему.

Перед тем, как принять решение об установке сплошной петли, крайне важно, чтобы был достаточный зазор для поворота двери в раме. Непрерывная петля с полной поверхностью требует наименьшего зазора, примерно 1/8 дюйма, между дверью и окружающей рамой. Полуплоскостная неразрезная петля требует большего зазора, так как врезная створка устанавливается на лицевую сторону рамы, уменьшая ширину, а не только в выемки, вырезанные для торцевых петель. Полная врезная неразрезная петля требует значительно большего зазора, так как обе створки находятся внутри проема.

Измерив дверь и проем, они определили, что между дверью и тремя секциями рамы имеется достаточный зазор, чуть больше требуемого 1/8 дюйма. Чтобы решить эту проблему с дверью, они выбрали дверную петлю с непрерывным редуктором McKinney.

Установленная петля McKinney представляет собой 83-дюймовую бронзовую MCK-22HD, прочную дверную петлю со сплошной зубчатой ​​передачей, покрытую анодированной бронзой, по всей поверхности. Эта неразрезная петля изготовлена ​​из экструдированного алюминиевого сплава 6063-T6. MCK-22HD наносится на открытые поверхности двери и рамы. Он предназначен для дверей, которым требуется возможность полного открывания из проема рамы.

ВАЖНО: Сплошную петлю MCK-22HD можно обрезать до нужной длины в полевых условиях. Резка в полевых условиях в соответствии с инструкциями по установке не приведет к аннулированию стандартов C/UL UL 10C и UBC7.2 (положительное давление) на срок до 3 часов (маркировка A) для всех размеров 4 фута 10 футов 0 дюймов и 8 Дверь и рама в сборе размером 0 на 10 футов 0 дюймов.

Для крепления сплошной створки петли к раме McKinney поставляет винты #12-24 x 7/16 дюйма длиной, тип C, с плоской головкой и резьбообразующими самонарезающими винтами с подрезом. Для крепления створки петли к двери McKinney поставляет саморезы 3/4” x 12 и винты с буртиком 1/4” — 20 с накидными гайками.

Для этой статьи 83-дюймовая бронзовая дверная петля McKinney MCK-22HD со сплошным редуктором была установлена ​​на узкопрофильную алюминиевую стеклянную дверь и алюминиевую раму. На раму был установлен дверной доводчик с креплением на верхний косяк, а башмак рычага был установлен на дверь.

Проем между заголовком и порогом был около 84 дюймов в высоту и примерно 36 дюймов в ширину. Непрерывный шарнир не пришлось укорачивать.

Однако возникла проблема. Поверх алюминиевой рамы был установлен молдинг. Формовочная планка представляла собой древесноволокнистую плиту средней плотности, текстурно окрашенную, которую необходимо было удалить перед установкой непрерывного шарнира. Полоса будет утончена на несколько дюймов, чтобы приспособить непрерывный шарнир, установленный на поверхности.

Для замены шарнирных петель на сплошные:

Шаг 1. Выкрутите два винта, которыми башмак рычага доводчика крепится к двери.

Шаг 2. Соедините скрытое устройство вертикального выхода стержня. Это облегчит снятие, повторную установку и регулировку двери.

Шаг 3. Снимите дверь, порог и шарниры с рамы.

Этап 4. Удалите весь мусор и закрепите черновой пол.

Шаг 5. Поместите полотно рамы сплошной петли на сторону рамы с петлями. Лист рамы имеет ширину 1-1/4 дюйма.

Шаг 6. Расположите неразрезной шарнир на нужной высоте для рамы. Убедитесь, что створка шарнира выровнена по вертикальному краю рамы. Зазор 1/4 дюйма между полотном рамы и дверным полотном компенсирует уникальные характеристики каждого проема. Примечание: McKinney рекомендует оставлять зазор не менее 1/8 дюйма между верхней частью шарнира и жаткой.

Шаг 7. Отметьте места для крепежных винтов. Винты для листа рамы представляют собой саморезы № 12-24 x 7/16 дюйма. Слесари предпочли просверлить пилотное отверстие, чтобы обеспечить правильное размещение. Для этой установки использовалась бита №13.

Шаг 8. Установив створку рамы, просверлите направляющие отверстия и установите крепежные винты. Установите один винт вверху, один винт посередине и один внизу. Затем установите оставшиеся винты створки рамы. Распахните дверное полотно.

Шаг 9. Вставьте дверь в проем и используйте прокладки, чтобы правильно расположить дверь. Примечание. McKinney рекомендует оставлять зазор не менее 1/8 дюйма между боковыми сторонами и верхней частью двери и рамой.

Шаг 10. Отметьте места для крепежных винтов. В дверном полотне используются винты двух типов: саморезы 3/4” x 12 и винты с буртиком 1/4” — 20 с накидными гайками.

Шаг 11. Установив дверное полотно, отметьте места для четырех саморезов 3/4 дюйма. Просверлите направляющее отверстие № 13 для каждого винта и установите винты с помощью отвертки с крестообразным шлицем.

Шаг 12. Снимите прокладки и откройте дверь. Если дверь открывается плавно, перейдите к шагу 13. Если нет, выполните необходимую регулировку, чтобы дверь работала правильно.

Шаг 13. Отметьте положение винтов с буртиком и гаек на полу. Просверлите отверстие диаметром 1/4 дюйма в двери.

Шаг 14. Откройте дверцу и увеличьте внутренние отверстия примерно до диаметра 3/8 дюйма с помощью ступенчатого сверла. Большее отверстие необходимо для размещения тела гайки.

Шаг 15. С помощью молотка и деревянного бруска закрепите полые болты.

Шаг 16. Закрепите болты крепления пола к непрерывной петле с помощью винтов с буртиком 1/4”-20. Не затягивайте слишком сильно. Проверьте работу двери. Если вам трудно закрутить винт 1/4”-20, используйте гвоздь для выравнивания гайки пола.

Шаг 17. Установите башмак на дверь.

Шаг 18. Установите заглушку. Крышка скрывает винты от воздействия и защищает от несанкционированного доступа. Крышка устанавливается с помощью резинового молотка или молотка и деревянного бруска.

Шаг 19. После установки крышки используйте шестигранный ключ из комплекта поставки, чтобы затянуть установочный винт, чтобы предотвратить соскальзывание крышки.
