Анкерная пластина для окон — монтаж окон на анкерные пластины

Уют и комфортный микроклимат дома создают в первую очередь не предметы интерьера, мебель и текстиль, а качественно установленные окна. Правильный монтаж исключает возникновение сквозняков, накопление влаги и появления грибка на откосах и стенах.

Выбор крепежных элементов основан на материале стен и конструкции оконного проема. Это могут быть строительные шурупы, анкер-болты, распорные металлические или пластиковые дюбели, анкерные пластины.

Содержание

• 1 Назначение анкерных пластин
• 2 Особенности использования пластин и их виды
• 3 Преимущества анкерной пластины
• 4 Монтаж ПВХ окон на анкерные пластины
• 5 Видео о монтаже окна на анкерные пластины

Назначение анкерных пластин

Варианты анкерных пластин

Анкерные пластины используются для установки как металлопластиковых окон так и деревянных стеклопакетов. Любая технология установки окна преследует главную цель — перенаправление всех силовых воздействий (ветер, вес окна, нагрузка здания) с плоскости стеклопакета на стену.

Пластина — это металлическая планка шириной 25-30 мм с направляющими насечками, по которым она сгибается при монтаже. Планка имеет несколько отверстий для крепления анкерами (шурупы, шурупы-саморезы) в нужном положении. Штампуются пластинки из тонколистовой стали толщиной 1,2 мм, 1,5мм, 2 мм в различных модификациях и обрабатываются антикоррозийным цинковым покрытием. К каждому профилю важно подобрать анкерную пластину по размеру.

Особенности использования пластин и их виды

Крепление на анкерную пластину не имеет альтернативы при установке оконного профиля в проем с «рыхлой» стеновой составляющей — это трехслойные стены, саманные блоки, деревянные брус, пустотелый кирпич.

Анкерные пластины бывают двух видов:

• поворотные;
• неповоротные.

Пластины с поворотным узлом используют в том случае, если крепление в самом проеме невозможно. Монтаж на поворотный анкер используют для арочных, трапециевидных и многоугольных окон.

Обычный неповоротный анкер предназначен для крепления окна в проеме, но угол крепления также может варьироваться.

Преимущества анкерной пластины

Возможность быстро создавать с помощью пластины прочное и, одновременно, эластичное соединение окна со стеной является основным достоинством данного вида крепления. Сезонные и суточные температурные деформации окна не влияют на стойкость монтажа анкерной пластины.

Иные плюсы анкерного крепления окна на пластину:

• Нет необходимости разбирать профиль и просверливать его насквозь;
• возможность выбора точки крепления;
• простота выравнивания окна по отвесу или уровню;
• отсутствие крупных монтажных отверстий;
• исключение попадания природной влаги внутрь профиля и шва;
• при демонтаже окна пластины легко откручиваются в отличии от анкерных болтов;
• окно можно повторно переустановить;
• невысокая цена крепления;
• время установки окна сокращается в два раза, по сравнению с установкой на болты.

Преимущества монтажа окон на анкерные пластины настолько ощутимы, что их используют повсеместно при работе с любыми стеновыми материалами.

Единственный случай, когда такой вид монтажа может быть не приемлем — это установка очень тяжелых балконных секций на полную высоту стены, либо размещение нескольких рядов окон прямо друг над другом. В данном случае планируемая нагрузка на крепления может быть слишком велика и анкерные пластины стоит заметить на анкерные болты.

Монтаж ПВХ окон на анкерные пластины

Монтаж ПВХ окон или балконных блоков начинается с  расчета  эксплуатационной нагрузки. Вид открывания-закрывания окон влияет на опорную силу, общее тяговое воздействие на петлевой механизм и определяет необходимое количество пластин для установки. Подготовив все расходные материалы, приступаем к установке:

1. Снять с наружной стороны оконной рамы транспортировочную пленку;
2. Установить зубчатые «лапки» анкерной пластины в специальные выступающие части на профиле. Используйте в виде дополнительного крепления самонарезающийся оконный шуруп.
3. Прикрутите пластины по периметру всего профиля, соблюдая расстояния от углов рамы 150-200 мм. Дальнейший шаг распределения пластин 500-700 мм.
4. Подогните пластины в местах насечек таким образом ,что бы первый сгиб  был в месте примыкания к раме, а второй — в месте крепления к оконному проему.
5. Установите раму на жесткие подкладки. Они должны быть не только по углам, но и под каждой секцией окна. С помощью клиньев закрепите раму по вертикале.
6. Используя уровень точно отрегулируйте раму во всех плоскостях и жестко закрепите пластины в проеме с помощью двух анкеров.
7. Увлажните место монтажного шва водой с помощью распылителя.
8. Произведите внутреннюю теплоизоляцию монтажного шва с помощью полиуретановой пены. Учитывайте ее расширительные свойства, что бы она не выступила на сам профиль. Для внутренней изоляции подходят также такие материалы: строительный герметик (мастика), пароизоляционные уплотнительные ленты на основе бутилового материала.
9. Создание внешнего изоляционного слоя: отделка откосов штукатуркой или облицовка плотными защитными материалами (каменная плитка, фасадный кирпич).

Видео о монтаже окна на анкерные пластины

Статьи по теме

Монтаж окон на пластины: инструкция по правильной установке

Содержание

• Способы монтажа оконной конструкции
  • Распакечивание или крепление сквозь раму при помощи саморезов
  • Установка с помощью пластин
• Правила монтажа
• Сложности, связанные с монтажом на болты
• Особенности крепления на анкерные пластины
• Правила крепления окна на пластины
• Процесс крепления окна на пластины

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

При установке окон ПВХ на пластины нет необходимости вынимать стеклопакет

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

• этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
• такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
• это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

• надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
• после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
• конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
• подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

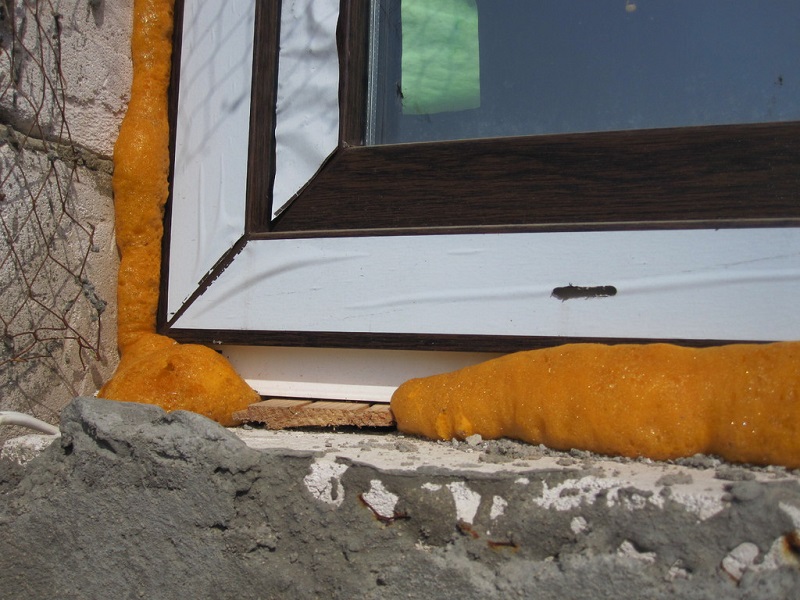

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Анкерная пластина для монтажа пластиковых окон, для быстрого монтажа окна

• Сложности, связанные с установкой
• Как монтируется на пластину?
• Другие способы крепления пластикового окна
• Как установить Windows на анкерную пластину?
• Последовательность работ при установке окон на анкерную плиту

Существует несколько способов установки пластиковых окон. Анкерные пластины для окон ПВХ используются достаточно часто, укреплять их можно по-разному. Каждый метод имеет определенные положительные стороны, но не лишен и недостатков. Проиллюстрируем их, предоставив читателю самому выбрать наиболее подходящий для него вариант, так как комплексного решения предложить невозможно.

Трудности, связанные с установкой

анкерного крепления рамы, хотя это может показаться простым времяпрепровождением, на самом деле может вызвать различные негативные последствия, особенно если сборку будет проводить любитель. Прежде чем решить, нужно ли вам крепление, следует внимательно изучить возможные последствия ошибки.

• В этом случае рама крепится с помощью анкерных болтов. Для того, чтобы сделать такое крепление, необходимо просверлить раму пластикового окна. Минусом такой акции можно назвать сразу негерметичные стеклянные камеры.
• Еще одной проблемой может быть примерзание конструкции, т.к. при бурении ломается система армирования. Если стеклопакеты будут промерзать, вы столкнетесь с избыточной влажностью в помещении, а на откосах со временем может появиться плесень.
• Установку должен производить опытный мастер, так как при неаккуратной работе пластиковая конструкция может растянуться. Если геометрия рамы нарушена, вернуть ее в нормальное положение будет сложно или невозможно.

Но

, несмотря на все недостатки, у такого способа крепления есть важное преимущество: окно будет надежно закреплено, и его можно будет демонтировать, только тщательно разобрав внутреннюю часть. Установка занимает немного времени, не требует выравнивания, как в случае с пенопластом, после установки конструкция сразу готова к эксплуатации. Компаунд считается максимально надежным и долговечным. Сами болты и пластины стоят недорого и есть во всех магазинах для рукоделия.

Виды крепления окна

Как крепится на плиту?

Анкерная пластина Окна ПВХ Помогают сделать процесс монтажа конструкции быстрым и легким. Одним из важных преимуществ является отсутствие необходимости выдвигать рамы стеклопакетов. Профильная система не подвергается сверлению, а значит, позволит избежать проблем, возникающих при сверлении рамы. Стеклопакеты не разгерметизируются, конструкция не теряет жесткости, не начинает замерзать. Риск перекоса рамы полностью отсутствует. Однако назвать метод идеальным тоже нельзя: один из основных недостатков заключается в том, что он не имеет привлекательного внешнего вида, так как часть крепления после установки будет видна.

Совет : Анкерные пластины можно спрятать под откосы, если правильно их установить и замаскировать ее наложением.

Вторым существенным недостатком является повышенная нагрузка на конструкцию при частом открывании створок. Окно может быстро выйти из строя, поэтому специалисты рекомендуют монтировать таким образом только глухие конструкции.

Другие способы крепления пластикового окна

Существует способ, при котором совмещается несколько способов крепления рамы. В этом случае можно избежать некоторых недостатков двух перечисленных выше способов. При комбинированном способе верхняя часть рамы крепится на анкерной плите для окон, а нижняя фиксируется анкерами. Это позволяет избежать ударов рамы при открывании, а также регулировать ее высоту.

Монтажная пластина с окном на саморезы

Как установить окна на анкерную пластину?

Крепежные планки для окон ПВХ выпускаются разные, поэтому перед установкой нужно правильно выбрать необходимую. Существует всего два вида конструкций: универсальные, подходящие к любым оконным рамам, и специальные, предназначенные для окон нестандартной формы. Такие элементы имеют специальные выступы, с помощью которых их можно закрепить шурупами, вставив в паз оконного профиля. Универсальная пластина с проушинами на болтах.

Совет : Крепежные болты нужно выбирать 4,5х35 мм. Обратите внимание на жало, оно должно иметь сверло по металлу, иначе просверлить конструкцию будет сложно.

Крепление на анкер

Последовательность работ при установке окон на анкерную пластину

При использовании стандартных окон потребуется около 5 анкерных пластин. Одни из них будут располагаться по центру кадра, другие располагать, отступив от угла примерно на 20 см. При установке окна не нужно снимать или тянуть штапики: пластина крепится к внешней стороне оконного проема, фурнитура в этом случае является сквозной.

расположение анкерных пластин на окне

Совет : если конструкция имеет большие размеры, например, превышает 4 кв. м, то не стоит монтировать его на плиту, так как окно будет большой массой. Можно использовать дюбельное соединение, которое можно комбинировать с анкерными пластинами.

Положение плит на стене разметьте заранее, чтобы крепление было более качественным, просверлите в стене биту для выбивания ложа плиты. Лежащий в углублении фиксирующий элемент должен находиться плотно, не выступая за его границы. После монтажа конструкции рекомендуется заполнить зазор монтажной пеной: это поможет избежать сквозняков и надежно закрепить окно.

Заключение : Монтажная планка для окон ПВХ – быстрый и удобный способ крепления, хотя и не лишенный недостатков. При правильном подходе это доступное и быстрое решение для надежного монтажа оконных конструкций.
