Установка доводчика на пластиковую дверь: Установка доводчика на пластиковую дверь: как правильно поставить устройство

Установка доводчика на дверь своими руками: инструкция правильного монтажа, фото

Чтобы двери автоматически закрывались, раньше использовали пружины, противовесы с тросами и системами блоков. Сегодня устанавливают дверные доводчики.

Конструкция состоит из мощной пружины, которая находится в металлическом корпусе. Ее заливают маслом, чтобы обеспечить эффект «торможения» двери в процессе закрытия.

Ниже расскажем, как установить в домашних условиях доводчик на дверь. Установка своими руками отнимет 20-30 минут.

Виды фурнитуры

По месту расположения в помещении рычажные механизмы могут быть:

• Уличные, стойкие к разным погодным условиям.
• Внутренние, рассчитанные на малый вес дверной конструкции.

По месту расположения:

• Накладные – установка проводится на поверхности двери.
• Скрытые – расположены внутри коробки и полотна.
• Напольные. Рассчитаны на монтаж полотен из стекла. Фиксируют створки под разным углом. Это обеспечивает плавный ход двери.

По внутреннему устройству бывают:

• Пружинные. Старая технология, которая не используется. Имеет малую функциональность. Механизм не реагирует на смену момента при открывании двери.
• Шестерня-рейка – популярный доводчик. В его основе идет гидравлический контур и механическая реечная передача момента. Дверь в этом случае плавно движется, при сжатии уплотнителей обеспечивается сильный прижим.
• Кулачковая. Основа – шпиндель. При настройке задается момент вращения. Можно монтировать в любое место – на пол, на стену или в само полотно двери.

Дизайн механизма зависит от набора встроенных функций: от миниатюрной детали в любом цвете до массивной конструкции.

Класс дверных доводчиков

Изделия классифицируются по усилию закрывания, которое они создают. Идет маркировка EN1- EN7. При выборе фурнитуры обращают внимание на вес и ширину двери.

Если ширина полотна отвечает маркировке EN2, а вес − EN4, то берут последний класс детали. Это связано с тем, что более слабое усилие не справится с нагрузкой. В таблице есть комплектующие к двери, которые относятся к одному классу. Тогда в описании к доводчику указывают только одну цифру − EN5.

В пределах одного класса можно настроить усилие закрывания двери. Когда элемент имеет двойной показатель, например, EN2-3, то можно отрегулировать скорость открывания двери в зависимости от личных предпочтений. Но цена таких моделей выше.

Конструкция доводчика

Главный элемент изделий – пружина. Она помогает толкать рычаг двери.

По способу передачи усилия от рабочей пружины к рычагу различают доводчики:

• С шарнирной тягой
  Фурнитура надежная, но торчащие наружу рычаги (перпендикулярно к поверхности двери) имеют не эстетичный вид. Их легко сломать по неосторожности. Дополнительный минус – по мере открывания двери приходится прикладывать значительное усилие. Для пожилых людей и детей этом может стать в будущем проблемой.
• Со скользящим каналом
  Рычаг в этой модели стоит параллельно створке, что обеспечивает красивый вид. После открытия двери на 30º, усилие для дальнейшего открывания прилагать нужно гораздо меньше.

Обе модели элементов состоят из 2-х частей − корпуса, где находится пружина, рычага и механизма, передающих усилие в момент открывания дверного полотна. Одну часть устанавливают на полотно, а вторую – на коробку. Если двери планируют открывать «на себя», то на полотно монтируют корпус, при открывании «от себя» − рычаг.

Доводчик можно поставить не на все типы дверей. На стеклянные изделия выполнить монтаж проблематично. Для таких дверей придуман иной механизм – напольный доводчик. Там корпус с пружиной крепят к полу, а сверху видна только пластина-держатель.

Такой же держатель нужно поставить вверху. Выпускают напольные механизмы для дверей из металла и дерева. Они меньше бросаются в глаза, но чаще ломаются из-за своего расположения.

Где можно ставить

Чаще собирают доводчики на входные и внешние двери. Корпус механизма при этом находится в помещении. Монтируют на калитки и ворота. В продаже есть стойкие к низким температурам модели, но лучше, чтобы корпус механизма был защищен от воздействия непогоды. Это продлит срок службы фурнитуры.

СОВЕТ! Когда нужно оставлять дверь открытой на долгий срок, то лучше установить доводчик с опцией Hold-Open. Он помогает зафиксировать створку в открытом положении.

Тонкости выбора доводчика

При выборе изделий важны технические характеристики и класс доводчика.

Дополнительно обращают внимание на такие моменты:

• Для удобства потребителей в документации указываются пределы использования механизма, например, ЕN-2÷ЕN-4. Величина усилия будет определяться особенностями установки детали.
• Когда усилия одного доводчика не хватает, то приобретают парный элемент.
• Покупать нужно изделие, которое максимально подходит к установленным дверям. Низкие характеристики фурнитуры приведут к быстрому износу доводчика. Если выбрали слишком большой размер, то появятся трудности с открыванием двери.
• Если необходимо поставить доводчик на уличную дверь или в неотапливаемом помещении, то обратите внимание на возможности модели. В паспорте указан рабочий диапазон температур.
• После монтажа доводчика, сразу проверьте работу фурнитуры. Легко перенастроить силу пружины, усилие, скорость открывания дверного полотна.

Как правильно дома установить доводчик на дверь

Для монтажа понадобится линейка, дрель, карандаш и отвертка. Сверло берите «тройку», но нужно смотреть на диаметр крепления, который идет в комплекте с доводчиком. Производители комплектуют свои детали установочными шаблонами.

На заготовках изображены доводчики, есть схемы монтажных отверстий для всех элементов. На одной стороне шаблона будет инструкция для открывания дверей «на себя» со стороны петель, с другой – «от себя».

Использование шаблона

На листе будут 2 красные полосы, расположенные перпендикулярно друг другу. Горизонтальную нужно совместить с верхней частью двери, вертикальную – с линией оси петель.

Линию петель нужно прорисовать на двери. Следует использовать линейку и карандаш. Если ставим деталь со стороны петель, нужно перенести линию середины петель вверх. При монтаже с другой стороны, важно замерить расстояние от края створки до середины петли. Этот замер нужно отметить с другой стороны и прорисовать линию.

Отверстия для доводчика

Находим в заготовке отметки для своего класса детали. При помощи сверла, шила разметим отверстия на раме и дверном полотне. В комплекте найдете крепления для металла и дерева. Выбираем сверло нужного диаметра и высверливаем отверстия в обозначенных местах.

После нужно устанавливать доводчик на свою дверь. Рычаги и корпус нужно до монтажа разъединить. Для этого откручиваем шайбу, удаляем винт, которые соединяет корпус к рычагам.

Варианты монтажа на дому дверного доводчика

Поставить деталь можно различными способами. Треугольник, который образуется между рычажной системой и полотном, влияет на силу прижимания к коробке. Чтобы дверь закрывалась плавно, следует настраиваемую часть укоротить, чтобы она составляла с полотном угол 90º. Для увеличения силы закрывания рычаг удлиняют. Тогда прямой угол образуется жестким коленом.

В некоторых случаях приходится использовать альтернативные схемы монтажа рычажного механизма. Это касается тяжелых дверей и межкомнатных входных полотен. Для крепления доводчика применяют уголки и пластины.

Производители могут выпускать такие детали в комплекте. При желании их можно купить отдельно. Выбор пластины или уголка зависит от конструкции двери, габаритов доводчика. Выяснить эти параметры поможет консультант в строительном магазине.

Если дверь глухая, а открывается наружу, то деталь ставится на монтажный уголок. Обе детали должны после монтажа располагаться на единой плоскости относительно самой двери.

Когда на двери нет плоского участка для установки доводчика или кронштейна, то их монтируют на закрепленную монтажную планку. Этот элемент позволит вывести механизм за край полотна, если другие варианты креплений невозможны или выглядят некрасиво.

СОВЕТ! Доводчик с системой «термозаслонки» лучше покупать для «холодных» дверей. Деталь не будет реагировать на скачки температуры. За счет смены вязкости масла в механизме доводчик будет сужаться и расширяться.

На дверь из пластика

Установку доводчика дома на пластиковую дверь делают так же, как описано выше. Отличие состоит только в малом весе двери. Излишне мощная деталь разрушить материал, так что лучше брать наибольший элемент из двух классов.

На дверь из металла

Класс мощности доводчика подбирают в соответствии с массой полотна. В процессе установки доводчика на металлическую дверь применяют саморезы по металлу или винты. В последнем случае нужно нарезать резьбу метчиком перед закреплением доводчика.

Ставим скрытые доводчики

Принцип установки таких механизмов напоминает монтаж доводчика рычажного типа. Не все межкомнатные конструкции могут выдержать эту модель доводчика из-за тонкого полотна.

Скрытые механизмы бывают:

• Верхними. Требуют точности в работе и аккуратности. В полотне делают отверстие, куда монтируют корпус механизма.
• Напольными. Используют для установки на дверь из стекла, иногда – на деревянные или пластиковые конструкции.
• В виде петель. Используются для легких конструкций. Подходят для межкомнатных дверей. Сложность в установке в том, что нужно определить правильную ось в процессе работы. Подобная фурнитура монтируется с небольшим нарушением вертикального расположения.

Металлические двери считаются тяжелыми для доводящего оборудования. Поэтому в этом случае используют элементы с внешним рычагом.

Настройка фурнитуры

Доводчики для дверного полотна имеют разнообразную конструкцию. Настраиваемые винты находятся в разных местах. Точная информация есть в паспорте товара.

Общие правила регулировки доводчика:

• если вращать винт детали по часовой стрелке, то сила, скорость захлопывания двери увеличиваются.
• прокрутка против часовой стрелки замедляет силу работы элемента.

Особо крутить винты не надо. Смена в скорости закрывания створки наблюдается даже при повороте винта на четверть оборота. Из-за неосторожных и резких действий можно сломать доводчик, добиться того, что изнутри станет течь масло.

Настройки скорости открывания, «прихлопывания» двери будут на корпусе. Производители размещают их на лицевой или боковой поверхности корпуса доводчика. В устройстве 2 клапана для регулировки.

Некоторые модели получили 3 клапана:

• 1 клапана помогает настроить скорость открывания двери;
• 2 клапан нужен для регулирования плотного закрывания двери – дохлоп;
• последний отвечает за ход конструкции при углах 90º и 80º.

Функция hold-open в доводчике помогает зафиксировать полотно в открытом положении под углом 90º. Но эта опция встречается не во всех моделях. При необходимости hold-open можно приобрести отдельно.

СОВЕТ! Если дома стоят двустворчатые двери, то можно дополнительно ставить механизм одновременного закрывания обеих створок.

Правила эксплуатации доводчиков

Эти советы помогут продлить период службы дверной фурнитуры:

1. Нельзя использовать доводчики как ограничители максимального открывания двери. Механизм не прослужит долго. Рекомендуется вместе с установкой доводчика применить амортизирующие упоры на дверь, которые крепят к полу или стене. Некоторые модели имеют слайдерное расположение рычага. У них уже встроены ограничители предельного открытия.
2. Запрещено блокировать дверь в открытом положении тяжелыми предметами (камнями, стульями, кирпичами, клиньям и т.д.). Если нужно на время оставить вход открытым, просто снимите рычажную систему. Многие доводчики оснащаются разъемными тягами.
3. Не пытайтесь увеличить скорость закрытия двери принудительно. Механизм быстро сломается.
4. Не висните на двери, не разрешайте детям кататься на них, не подвешивайте на ручки значительный груз.
5. Фурнитура прослужит долго, если сама дверная конструкция двери не имеет дефектов. Перед монтажом рычажного механизма проверьте подгонку защелок, геометрию дверного полотна, крепления в петлях.
6. Когда нужно поставить доводчик на улице, используйте защиту механизма от УФ-излучения и осадков. Обязательно проводите сезонную настройку скоростей «закрывания» и «доводки» при смене температуры на 10ºС-15ºС. Как минимум дважды в год.
7. Через полмесяца после монтажа доводчика на дверь, проверьте затяжку винтов и шурупов.
8. Раз в год меняйте смазку в шарнире соединения 2-х половинок тяги механизма. В ходе эксплуатации масло в пружине утрачивает вязкость. Дополнительно смазывайте шарнирные узлов механизма консистентной смазкой.
9. После настройки «дохлопа» и «дожима» следует закрыть ось доводчика декоративным колпачком.

Следуйте правилам установки и использования дверного доводчика от производителя. Тогда он прослужит весь срок, указанный в паспорте изделия.

Теперь работу можно считать завершенной, стоит приступить к использованию двери. Информация по установке рычажного механизма содержится в каждой инструкции, которая идет в комплекте с доводчиком. Если возникнут сложности во время работы, то лучше обратиться к специалистам.

Способы установки дверных доводчиков

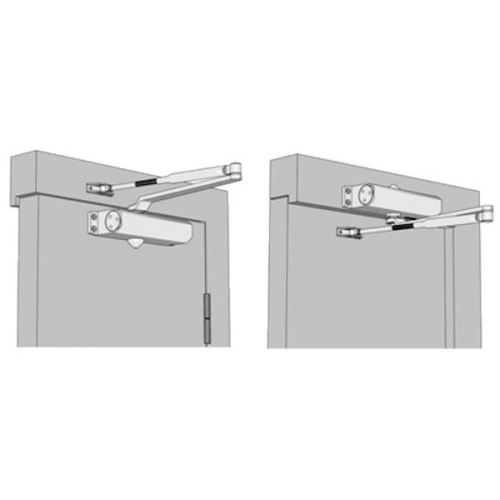

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)

Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.

Минусы:
— Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)

Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы:
— Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

— Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА

Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Минусы:
— Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.

— Более сложный монтаж. И необходимость дополнительно покупать кронштейн.

ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.
