Установка батареи на балконе, радиатор отопления на балкон

Закон запрещает выносить отопительные радиаторы на балконы. Но, теоретически это возможно, главное получить разрешение у соответствующих инстанций.

Почему без согласования нельзя установить батарею на балкон?

Причин тут несколько:

Есть риски затопления соседей в случае прорыва радиатора из-за воздействия низких температур. Если же балкон хорошо утеплить, то температура внутри не должна опускаться ниже нуля градусов, однако согласование на монтаж батареи всё равно нужно получить.

При подключении к центральной сети дополнительного источника обогрева упадёт давление в системе, что приведёт к снижению энергоэффективности. Соседям полутёплые стояки врятли понравятся, поэтому с их стороны могут начаться жалобы.

Если батарею на балконе установить незаконно, то у вас возникнуть проблемы в случае продажи квартиры, так как в плане БТИ не будет присутствовать новый тепловой контур, что вызовет подозрения у покупателей.

Даже если в квартире не центральное отопление, а установлено АОГВ, всё равно действия по установке батареи на балконе или лоджии нужно согласовать в жилищной инспекции.

Как получить разрешение на монтаж радиатора отопления на своём балконе?

Во-первых, не нужно сначала устанавливать батарею, а потом идти всё согласовывать, так как за подобные действия можно получить отказ и даже штраф.

Во-вторых, получение разрешения занимает более месяца, поэтому, устраивая ремонт, нужно быть готовым не только к трате нервов и денег, но и большого количества времени.

Последовательность действий следующая:

Сначала нужно утеплить балкон. Это касается остекления (рамы ПВХ или евродерево) и обшивки всех стен.

Обратиться в БТИ, так как установка батареи относится к перепланировке.

Обратиться в проектное бюро. Сотрудник должен будет выехать на квартиру, что бы произвести осмотр балкона и состояния отопительных приборов. Данный этап занимает около 2 недель.

Получить разрешение на вынос батареи в ЖЭКе, МЧС, Роспотребнадзоре, Санэпидемстанции.

Если разрешение от всех инстанций будет получено, тогда можно приступать к установке отопительного прибора на балкон или лоджию. Лучше всего обращаться к профессионалам!

После выполнения монтажных работ нужно наведаться в жилищную инспекцию для составления акта.

Радиатор отопления должен быть практичным, особенно если его монтаж планируется осуществлять на десятом этаже или выше. А именно, рабочее давление не менее 12 атм и хорошая устойчивость к гидроударам.

Типы радиаторов:

Чугунные. Самые практичные, прослужат до 40 лет. К недостаткам можно отнести долгое нагревание и остывание.

Алюминиевые. Обладают высоким коэффициентом теплопроводности и низким весом. Их в большей степени рекомендуют для частных домов, а не для многоэтажек. Данные батареи чувствительны к ph-среде теплоносителя.

Стальные (панельные). Не большой вес, хорошая теплоотдача, не высокая стоимость. Срок службы 15 лет.

Биметаллические. Оптимальный вариант радиаторов для установки на балкон. Достаточно лёгкие, дешёвые, стойкие к гидроударам.

Что касаемо расчета количества секций, то на 2 кв. м площади должна приходиться одна радиаторная секция.

Существует три вида подключения батареи к трубам: боковое, нижнее и диагональное.

Какие выбрать трубы?

Можно использовать полипропиленовые армированные трубы, они обладают рядом преимуществ:

В процессе работ не требуется сварочный аппарат. Трубы стыкуют с помощью специального паяльника.

Пластик легко сгибается, в отличие от металла, это упрощает монтаж.

Высокая теплопередача.

Стойкость к деформациям во время эксплуатационного срока.

Установку батареи на балкон, да и не только, рекомендуется проводить в летнее время, когда в трубах отсутствует вода. Зимой отключение отопления хоть и возможно, но соседи этому рады точно не будут.

Главные правила монтажа отопительного радиатора на балконе

Что бы батарея эффективно работала, она должна быть правильно сориентирована относительно пола и подоконника. Снизу нужно оставить зазор не менее 10-12 см. Если же поднять отопительный радиатор выше к подоконнику, то от него тоже нужно оставить зазор примерно 10 см. Расстояние батареи от стены- не менее 2-х см.

Важно соблюсти строго горизонтально расположение радиатора, наклон проверяют уровнем.

Избегайте большого количества перегибов труб, это часто приводит к появлению в системе воздушных пробок. Перед батареей рекомендуется установить запорные краны, что бы в случае чего можно было экстренно перекрыть воду.

И так, с технической точки зрения сама установка батареи на балконе или лоджии не вызовет особых затруднений, а вот для получения разрешения может потребоваться не мало времени.

Благо сегодня существуют и другие способы для обогрева помещений. Например, инфракрасный тёплый пол. Его монтаж не потребует никаких согласований с инстанциями, а по эффективности он не уступает радиаторному отоплению.

Вы можете заказать отделку балкона под ключ в нашей компании. Зимой действуют хорошие скидки, поторопитесь!

Провести параллельно батарею на балкон своими руками в многоэтажке, подключение радиатора отопления и можно ли запаралелить с общим

Балкон – это холодное помещение, утепление, и даже присоединение к жилой площади, не спасет ситуацию. Выход один – сделать отопление на балконе.

По законодательству вынос батареи на балкон категорически запрещен, но существует несколько альтернативных способов, как провести отопление на балкон, о которых мы и расскажем в этой статье.

Содержание

Закон и порядок
Тепло на балкон
Вариант «О, Счастливчик!»
Расчет секций
Установка
Подключение
Видео о том как установить батарею

Закон и порядок

Что касается запрета выноса батареи центрального отопления, то в каждом регионе это регламентируется своим документом, но принципиальная база для запрета такой перепланировки везде одинакова, за самовольный вынос радиатора полагается штраф и вас обязуют вернуть батареи в первоначальный вид. Обратимся к Постановлению по Москве № 73-ПП от 2 февраля 2005 г, в редакции № 833-ПП от 15 ноября 2005 г, смотрим Приложение пп 3 п.1 «Мероприятия по переустройству», читаем:

3. Не допускается переустройство помещений, при котором:

3.9. Переносятся радиаторы в застекленные лоджии, балконы и иные летние помещения.

Вывод из документа: если вы докажете, что балкон «не летнее» помещение, то вы получите разрешение на вынос радиатора на балкон, для этого следует утеплить балкон в соответствии с нормами СНиП. Но на практике переноса добиться невозможно, так как это тянет за собой переделку проекта теплоснабжения всего дома. Поэтому рассмотрим другие варианты, как сделать отопление на балконе, которые не требуют дополнительных разрешений, а при некоторых навыках можно осуществить монтаж отопления самостоятельно.

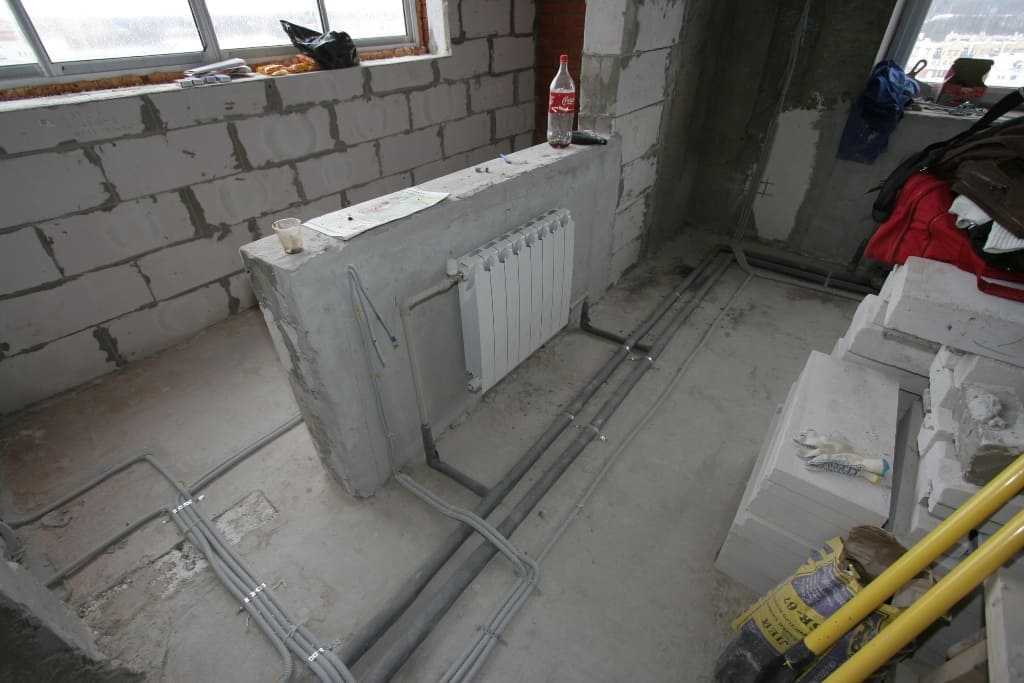

Фото батареи на балконе

Тепло на балкон

Чтобы избежать проблем с коммунальными службами, необходимо заранее продумать, как обогреть балкон и внести коррективы в проект согласования перепланировки. Сделать собственное отопление на балконе можно несколькими способами, в таблице мы рассмотрим плюсы и минусы каждого варианта.

Виды обогрева	Преимущества	Недостатки
Масляный обогреватель и конвектор на балкон, электрические	по сути, это батарея улучшенной модификации, идентичная той, которая используется в межсезонье.1. Быстрый прогрев.2. Бесшумность.3. Безопасность работы.4. Быстрая установка. 5. Оснащены системой защиты от перегрева.	1. Затраты электроэнергии. На обогрев каждых 10 м²требуется 1-1,3 кВт мощности.2. Обязателен монтаж качественной проводки.3. Пересушивает воздух.
Электрическийтеплый пол – водяное отопление	Выполняется с помощью специального кабеля, который укладывается змейкой.1. Постоянный равномерный обогрев.2. Регулирование температуры.	1. Технические сложности монтажа отопления, укладка стяжки.2. Требуется продолжительное время для прогрева помещения. 3. Необходим тщательный подбор мебели, она в идеале должна быть из натурального дерева, так как от нагрева могут выделяться фенол и пр. вредные вещества.
Инфракрасныйобогрев	Два варианта:1. Пленочная система отопления укладывается под стяжку, ее можно уложить на стены и потолок под штукатурку или облицовку.2. Панели на стену, которые нагревают предметы и поверхности, а не воздух как конвектор.Такое обогрев положительно влияет на организм человека, в том числе и при таких недугах как нарушение циркуляции крови, сбои в работе кровеносной и сердечно-сосудистой системах.Более экономичный обогреватель на балкон относительно конвектора.	1. Образование зоны «тени», например, в месте установки стола, будет греться стол, так как нагреваются предметы, а не воздух.2. Для отопления большой площади инфракрасная батарея должна находится не менее чем в 2,5 м от поверхности.3. Повышенная пожароопасность.4. Пластиковые панели и натяжной потолок могут деформироваться от нагрева.

Использовать газовые и твердотопливные обогреватели на балконе нельзя!

Вариант «О, Счастливчик!»

Если вы все-таки решили добиваться разрешения на перенос батареи центрального отопления на балкон, то вам необходимо:

провести инженерные расчеты теплопроводности балконного утепления;
получить заключение лицензированного специалиста о том, что невозможно замерзание батареи на балконе;
выполнить утепление и остекление балкона;
получить разрешение на перенос;
выбрать и утвердить схему, как сделать отопление;
монтаж батарей и подключение к системе отопления.

Если вы планируете делать отопление балкона своими руками, то перед тем как вывести батареи, рекомендуется оклеить стену под обогреватель фольгированным экраном, это исключит теплопотери на обогрев стены.

Расчет секций

Согласно нормативам СНиП, чтобы избежать промерзания системы отопления, главным образом по углам, батарея в длину должна быть не менее половины длины окна. Кроме того, каждый вид батарей имеет собственные характеристики теплоотдачи 1 секции:

алюминиевый на 2м² отапливаемой площади;
биметалический на 1,5м².

Установка

Пошаговая инструкция, как установить батареи:

Делаем разметку под радиаторы. Расстояние от подоконника до верхней части на менее 100 мм, от низа до пола – не менее 120 мм, от 20 мм и более от стены.
Устанавливаются кронштейны, основной вес должны выдерживать верхние крепления. До 12 секций – 2 сверху, 1 снизу, чтобы исключить подвижность нижней части. Если батарея больше, то требуются дополнительные верхние крепления.
Навешиваем батареи, проверяем уровнем горизонты и вертикали.

Подключение

Чтобы исключить образование воздушной пробки, следите, чтобы отсутствовали перегибы нижней трубы в направлении от радиатора вверх, нижней – в обратном направлении.

Как поставить батареи:

Установка батареи на балкон

Боковое.
Диагональное.
Нижнее.
С бойпасом для регулирования подачи теплоносителя.

Если батарея из 12 секций и более целесообразно диагональное подключение отопления.

Схема подключения батареи к центральной отопительной системе

Схема подключения к центральной отопительной системе:

Двухтрубное боковое подключение.
Двухтрубное нижнее подключение.
Однотрубное боковое.
Однотрубное нижнее.

Видео о том как установить батарею

Но если вы решили подключить отопление балкона или лоджии своими руками, то первым делом перекройте подачу теплонагревателя.

Если отсекающий кран отсутствует, то устанавливать батареи следует вне отопительного сезона.

Обрежьте старую батарею.
Установите входной кран.
Вкрутите в батарею и в кран соединительную трубу через фитинги.

Для уплотнения и герметичности соединений используйте фум-ленту либо паклю.

Подключение батареи к центральной системе отопления – самый ответственный этап в работе, лучше обратиться к сертифицированным специалистам, тогда в случае протечек отвечать будут они.

Что я могу запитать с помощью балконных солнечных батарей?

Балконные солнечные батареи полезны в квартирах? Миллионы арендаторов и владельцев квартир в растерянности из-за того, что не могут воспользоваться солнечными батареями, поскольку у них нет крыши, на которой можно разместить свою солнечную энергосистему . Типичная солнечная установка требует большого бюджета и частной крыши. Преодолеть эти трудности можно, установив солнечные панели на подоконниках и балконах.

Преимущества

I Установка солнечных панелей на балконе можно сделать самостоятельно. Он не требует помощи от установщиков солнечных батарей. Балкон должен быть на южной стороне, если вы живете в северном полушарии.

Еще одним преимуществом такой установки является то, что мы можем взять с собой солнечную фотоэлектрическую батарею , когда выезжаем из этой квартиры.

Эта система проста тем, что не привязана к внутриквартирной засчетной электросети. Это означает, что система чистая и простая в установке.

На что следует обратить внимание

В качестве меры безопасности было бы идеально иметь на балконе специальную опорную конструкцию для надежной фиксации панелей на месте.

Размер балкона определяет размер и количество панелей. Чем больше панель, тем ниже цена за ватт.

Доступны более крупные панели мощностью 320 или 360 Вт, но они довольно громоздки и тяжелы, оптимальной мощностью 160 Вт. Размер такого панно 150х70см, а вес 12,5кг.

Инвертор с входным напряжением 22–60 В идеально подходит для последовательного соединения двух панелей. Микроинвертор также можно использовать вместо обычных инверторов.

Инвертор

Солнечная PV производит энергию. Должны быть средства для хранения этой энергии в виде постоянного тока. Инвертор преобразует постоянный ток в переменный. Аккумулятор, который хранит энергию, также должен быть подключен к системе. Контроллер заряда солнечной панели требуется для любого массива солнечных панелей мощностью 12 Вт или выше.

Недостатки

Из-за облаков производство электроэнергии снизится на 20-30%.

Поскольку солнце непрерывно движется по небу, оптимальный угол наклона будет сохраняться не более 1–2 часов в сутки. Реальная мощность 100 Вт от 100-ваттной панели получается редко.

Сколько энергии можно получить с балкона, зависит от их местонахождения и количества солнечного света, который попадает на их балкон.

Портативная солнечная панель может заряжать смартфон после дня, проведенного на солнце.

Что я могу запитать

Солнечная панель , накрывающая балкон, способна питать оборудование мощностью около 400 Вт в течение примерно 6–7 часов или обеспечивать питанием дом среднего размера со светодиодными лампами.

Две солнечные фотоэлектрические панели мощностью 160 Вт, установленные на балконе, могут обеспечить 10–19Выходная мощность 0 Вт в зависимости от погоды и времени суток.

Может использоваться для потребления различных домашних устройств. При отсутствии потребления тока излишки идут в городскую электросеть.

С солнечными панелями и батареей на балконе можно создать солнечную зарядную станцию для электронных устройств, таких как ноутбуки, телефоны, беспроводные наушники, несколько аварийных фонарей на 12 В и т. д.

Финансовый срок окупаемости

финансовый срок окупаемости балконной системы 360Вт – 25 лет. Средняя стоимость системы составит около 2000 долларов. Система будет производить в среднем 543 кВтч энергии в год.

Если бы панели были на крыше, весь расчет был бы другим. Производство энергии на крыше намного выше, чем на балконе. Система на балконе определенно имеет свои ограничения.

Финансовая окупаемость системы довольно долгая из-за относительно небольшой системы солнечных батарей. Учитывая ограниченное пространство балкона, только это возможно.

Солнечная батарея

Батарейки дорогие и балкон Солнечная система также включает батареи. Это также объясняет длительный период окупаемости.

Выработка энергии панелями на балконе будет ограничена, так как количество панелей меньше и они имеют ограниченное воздействие солнца. Существуют определенные советы по оптимизации производства электроэнергии.

Регулировка наклона солнечных панелей в зависимости от времени года помогает вырабатывать больше энергии. Это просто, когда речь идет о регулировке наклона панелей, закрепленных на балконе.

Небольшие корректировки можно выполнять каждый час, день или месяц. Иногда адаптация угла два-четыре раза в год — это максимум, что нужно делать.

Поскольку солнечные панели расположены очень близко, их можно регулярно чистить. Солнечные панели, установленные на крыше, труднодоступны для очистки.

Пыль и грязь на панелях приводят к потере 1% генерируемой энергии. Без надлежащей промывки потери составят около 4-6% в сухих, пыльных регионах с интенсивным движением.

Выбирая низковольтную систему постоянного тока, можно экономить энергию. Солнечные панели производят постоянный ток, инвертор преобразует этот постоянный ток в переменный. Он снова преобразуется в постоянный ток для некоторых устройств, которые работают на постоянном токе.

Инверторы выполняют преобразование постоянного тока в постоянный, что приводит к значительным потерям энергии.

Подключение постоянного тока, вырабатываемого солнечными панелями , либо к оборудованию постоянного тока, либо к батареям постоянного тока для хранения, может предотвратить дальнейшие потери энергии.

Система постоянного тока увеличивает производство энергии в 1,4 раза. Требуется меньше солнечных батарей, и нет необходимости покупать инвертор постоянного/переменного тока, который также может сэкономить деньги.

Какие типы солнечных фотоэлектрических модулей используются

Выбор эффективных 9Солнечная батарея 0003 PV s для солнечной системы на балконе поможет увеличить выработку электроэнергии.

Солнечные панели Panasonic HIT являются одним из самых инновационных и эффективных способов получения солнечной энергии.

Эти кремниевые солнечные элементы с гетеропереходом имеют уникальную структуру, обеспечивающую высокую эффективность. Он требует меньше места по сравнению с кВт.

Имеется модель для двухсторонних панелей, которые могут использовать прямое облучение и рассеянное или отраженное облучение.

Высокая эффективность, а также меньшее занимаемое пространство делают Panasonic HIT идеальным устройством для балконной солнечной системы .

Солнечная энергосистема на крыше питает весь дом. Мы не можем ожидать, что маленький балкон солнечной системы сделает то же самое. Конечно, это может просто помочь удовлетворить некоторые основные энергетические потребности дома.

Связанные темы:-

Почему в Австралии популярна крышная солнечная батарея мощностью 6,6 кВт

9 Ошибок, которых следует избегать при покупке солнечной системы на крыше

Установка домашней аккумуляторной батареи — хорошая идея?

Установка солнечной системы на плоской крыше

использование аккумуляторов / Хабр

Привет, geektimes! Эта статья является продолжением предыдущей части, об опыте установки на балконе солнечной батареи на 100 ватт. В исходной версии к аккумулятору был подключен DC-DC преобразователь, от которого можно было заряжать различные домашние устройства. Следующим шагом было добавление возможности накопления энергии для использования в вечернее и ночное время.

Что произошло, подробности под катом.

Теория

Как было сказано в предыдущей части, несмотря на неоптимальные углы установки и малое количество панелей (2х50Вт), солнечная панель в принципе работает. Но тогда возникает вопрос, что с

~~делать~~

с этой энергией.

Есть несколько вариантов:

1) Использовать энергию только по мере необходимости, например для зарядки планшета. С точки зрения экономичности это худший вариант — днем при свете все на работе, а использовать 100 ваттную панель для зарядки телефона слишком избыточно — солнечная панель стоит 95% от выходного дня.

По желанию можно просто подключить готовый USB powerbank, например, на 10000мАч. Работать будет, но решение, во-первых, неинтересное с точки зрения творчества, а во-вторых, максимальная мощность для USB-зарядки около 10Вт, т.е. уже для 50-ваттной панели большая часть энергии будет потрачена впустую (хотя и будет делать для пасмурной погоды). И в-третьих, выбор устройств, подключаемых через USB, не так уж и велик.

2) Подача энергии в сеть (сетевая технология) для использования другими электроприборами. В принципе, это современный и наиболее используемый вариант в частных домах. Очень удобно, ничего не теряется, все что генерируется отдается в сеть, количество необходимых компонентов минимально. Увы, для моего балкона это не сработало — рекомендуемая мощность панелей для нормальной работы инвертора была 200Вт, а увеличить количество панелей в 2 раза в бюджет уже не входило. Да и не было большого экономического смысла — окна выходят на восток, и прямые солнечные лучи бьют в них только утром до 11-12 ночи.

3) накапливать энергию в аккумуляторе. Так как первые два способа не подошли, осталось сделать только это.

Плюсы очевидны:

— Возможность использовать накопленную энергию в любой момент.
— Возможность подключения к аккумулятору более мощной нагрузки (например, электродрель не будет работать от солнечной батареи, а от аккумулятора будет легко)
— Возможность использования различных устройств, рассчитанных на 12В — Светодиодные лампы, зарядка для ноутбука и т.д.
— Опционная возможность подключения инвертора 220В, и как бонус появление в доме резервного источника питания на случай отключения электричества.
Минус тоже очевиден: аккумуляторы в таких системах самый недолговечный, очень дорогой и экологически вредный компонент. А вот последний минус мы наоборот превратим в плюс — аккумуляторы можно использовать повторно (примерно так же, как, по слухам, делает Маск в своей Tesla Powerwall).

Полезных для нас аккумуляторов два вида:

— Свинцовые и их разновидности: гелевые, щелочные, автомобильные, от ИБП и т.д. Дешево, пожаробезопасно, но плюсы на этом заканчиваются. Количество циклов мало, вес и габариты неудобны. В то же время это самый дешевый и простой вариант – и дешевый, и простой, и «накосячить» здесь невозможно. Цена контроллера заряда на eBay меньше 1000р, аккумулятор можно купить в любом ближайшем магазине.

— Литий . Их много разных видов, и запутаться гораздо проще.
«Традиционный» литий-ионный: напряжение 3,7 В, максимальное напряжение зарядки 4,2 В, минимальное напряжение 3,0 В. Они не любят перезарядки (количество циклов резко уменьшается), и гипотетически (при отсутствии защиты и нарушении режима работы) пожароопасны.
Литий-железо-фосфат (LiFePO4): напряжение 3,2 В, максимальное зарядное напряжение 3,65 В, минимальное напряжение 2 В. Судя по испытаниям, пожаробезопасные, даже в условиях КЗ только воняют, но не горят.

Титанат лития (Li4Ti5O12): напряжение 2,4 В, максимальное напряжение зарядки 2,85 В, минимальное напряжение 1,8 В. Огнеупорные плюс имеют большое количество циклов (по разным данным от 7000 до 15000), что делает их практически «вечными». Минус в том, что напряжение минимальное, да и купить их непросто.

Более подробное описание различных представлений, их плюсы и минусы, можно прочитать здесь. Очевидно, что для каждого типа аккумуляторов нужен свой режим заряда, и вообще зарядных устройств 9.0187 несовместим с разными типами ячеек, если в настройках нет выбора. Попытка зарядить LiFePO4 обычным литиевым зарядным устройством до 4,2 В просто испортит аккумулятор.

В итоге из всего разнообразия было решено остановиться на самом простом и проверенном варианте: литий-ионные аккумуляторы форм-фактора 18650 .

— Это самый популярный форм-фактор, такие аккумуляторы используются в ноутбуках, шуруповертах, powerbank-ах и т.п.
— Такие аккумуляторы легко получить, например, из использованных аккумуляторов для ноутбуков, в которых обычно всего несколько ячеек терпят неудачу, а остальные вполне эффективны.
— Как следствие предыдущего пункта, повторно используя аккумуляторы, мы не только не наносим вред окружающей среде, а наоборот, даем элементам вторую жизнь.

Здесь вы можете подробно посмотреть тестирование таких аккумуляторов:

Снятие и тестирование элементов аккумулятора ноутбука

Элементы 18650 легко купить и новые, а при покупке в больших количествах цена аккумулятора может быть меньше доллара за штуку. Это позволяет энтузиастам создавать такие системы:

Или даже такой (фото с ютуба):

Кстати, если кому интересно посмотреть на более-менее профессиональный подход к сборке аккумуляторов, делается это так:

Видео на Youtube

Для балкона конечно столько не надо. Аккумуляторов напряжением 12В и емкостью 8-10 Ач для первой итерации хватит. При желании количество элементов можно затем увеличить.

В качестве нагрузки планируется, во-первых, заряжать всевозможные устройства, во-вторых, использовать 12-вольтовую LED-лампу в качестве вечернего освещения. Это будет видно позже, в зависимости от того, сколько энергии удастся собрать.

Практика

Для построения системы нам потребуется ряд компонентов. Все довольно дешево, космических цен здесь нет.

1. Контроллер заряда

Контроллер является логическим центром всей системы, он берет энергию от солнечных панелей и заряжает свои батареи, а также включает и выключает нагрузку, если батареи слишком разряжены. Цена вопроса 15 долларов за дешевый контроллер как на фото, этого вполне достаточно. Главное, чтобы контроллер умел регулировать напряжение батареи, ведь напряжение литиевой батареи отличается от свинцовой.

2. Аккумуляторы 18650

. У меня не было вопроса, как максимально сэкономить, поэтому я просто заказал 6 штук на eBay.

По идее, если поспрашивать в сервисных центрах, то можно найти старые аккумуляторы для ноутбуков почти даром, единственное, что нужно проверить, это измеритель емкости, цена вопроса около 4$:

Уже заказав аккумуляторы, я понял, что проще купить аккумулятор от ноутбука: там уже есть элементы с припаянными выводами, их будет проще крепить, да и цена будет немного ниже. Видео как аккуратно разобрать аккумулятор можно посмотреть здесь:

Разборка аккумулятора ноутбука

И так, пришлось купить еще держатели для аккумуляторов, но стоят они недорого. Как вариант, можно купить аккумуляторы с припаянными пластинами, они стоят немного дороже.

Кстати, если кто-то решит взять на eBay аккумуляторы 18650, то стоит иметь в виду, что их реальная емкость составляет 2000-3500 мАч. Аккумуляторов емкостью 9900мАч и выше, не бывает, то что продается на ебее с такой надписью — китайская подделка.

Реальная емкость таких аккумуляторов видна на скриншоте из видео от одного из покупателей:

Такой аккумулятор стоило бы брать, только если вы рассчитываете открыть диспут и получить деньги от продавца (мошенники должны быть наказаны). Только месяц ожидания того не стоит, а батарея на 500 мАч годится разве что на помойку.

3. BMS

Для того, чтобы ячейки в аккумуляторе правильно заряжались, вам нужна плата BMS — система управления батареями. Плата обеспечивает равномерный заряд ячеек, а также отключает заряд/разряд при выходе напряжения за допустимые пределы.

На eBay проще поискать по 18650 Protection Balance Board .

Примечание : как показало тестирование, данная плата не совместима с контроллером заряда, т.к. контроллер заряда уже имеет настраиваемые пороги срабатывания. Нужна простая плата с балансиром «LiPo Balance Board», остальное берет на себя контроллер заряда. Подробно описано в статье о тестировании контроллера.

На схеме условно указаны 3 аккумулятора, реально их можно запараллелить, и тип аккумулятора может быть примерно таким (фото с сайта продавца):

Кстати, о количестве батареек в аккумуляторе. В принципе, их не так много. Во-первых, даже небольшой недозаряд значительно увеличивает срок службы батареи — если максимальное напряжение заряда уменьшить с 4,2 до 4,1В, количество циклов увеличится вдвое, а емкость снизится всего на 10%. Во-вторых, если элементы запараллелены, зарядные токи также уменьшаются, что снижает нагрев и увеличивает срок службы батареи. Поэтому, когда это возможно, 12 батарей лучше, чем 9., а 9 лучше 6 и так далее, верхний предел ограничен только ценой и здравым смыслом.

Не обязательно, но прибор для контроля напряжения ячеек вполне удобен, цена вопроса тоже около 5$. Может работать и как балансировщик ячеек.

Сейчас соберем в кучу и, как говорится, со всем этим попробуем взлететь. Статья и так получилась отличная, так что продолжение в следующем разделе.

Подобный эксперимент от других пользователей можно увидеть например здесь:

Видео в 3 частях:

PS: Вместо заключения: о безопасности литиевых аккумуляторов

В интернете много страшилок про литиевые аккумуляторы, и случаи возгорания действительно иногда случаются, последний эпический фейл с телефонами Samsung тому пример. Насколько безопасна батарея, описанная выше? Еще раз напомним, что ячейки 18650 массово используются в ноутбуках, поэтому эксплуатация такой системы не более опасна, чем использование ноутбука, включенного в розетку.
