Инструкция по монтажу рольставни

Монтаж рольставней сложный технологический процесс, поэтому его должны производить квалифицированные монтажники. От качества монтажа зависит работоспособность и долговечность Ваших рольставней. Наша монтажная бригада обладает большим опытом в установке рольставней и всем необходимым оборудованием. монтаж роллет

Заказать рольставни с монтажом Вы можете по телефону (495) 542-05-48 или воспользоваться услугой On-Line заказ Если же Вы решили монтировать рольставни сами, то рекомендуем ознакомиться с нижеизложенной инструкцией по монтажу роллетных систем.

Для Вашего удобства мы организовали рабочий WhatsApp +79255420548. Вы можете сбросить фото вашего проема и получить консультацию по подготовке проема, а так же рассчитать стоимость рольставней и их установки.

Видео инструкия по монтажу рольставней

Скачать инструкцию

Типы монтажа и подготовка проема

Прежде чем приступать к монтажу рольставней, необходимо подготовить проем.

Проем должен быть с гладкими стенами без наплывов и трещин.

Монтаж может быть выполнен следующими способами:

Выбор крепежных материалов

При монтаже несущих элементов роллет могут применяться различные крепежные элементы, выбор которых зависит от характеристик материала проема.

При монтаже роллет к конструкциям, выполненным из сплошных материалов, таким как бетон, естественный камень, цельный кирпич, рекомендуется использовать пластмассовые дюбели с вворачиваемым шурупом, пластмассовые дюбели с забивным элементом (гвоздевым винтом), стальные распорные анкеры. Длина дюбеля или анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы глубина анкеровки была не менее 30 мм.

При монтаже роллет к конструкциям, выполненным из пустотелых материалов, таких как эффективный кирпич (кирпич с отверстиями), рекомендуется использовать стальные распорные анкеры. Длина анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы глубина анкеровки была не менее 65 мм.

При монтаже роллет на металлические конструкции необходимо использовать самонарезающие винты.

При монтаже роллет на деревянные конструкции необходимо использовать стяжные шпильки, проходящие насквозь конструкции, или шурупы.

При монтаже элементов управления роллеты (лентоукладчик, укладчик для шнура, кардан, клипса и т.п.) рекомендуется использовать пластмассовые дюбели в комплекте с шурупом или с гвоздевым винтом.

В качестве герметизирующих материалов должны применяться силиконовые или акриловые герметики, а также монтажная пена. Применяемые герметизирующие материалы должны быть совместимы с прилегающими строительными конструкциями и элементами роллеты.

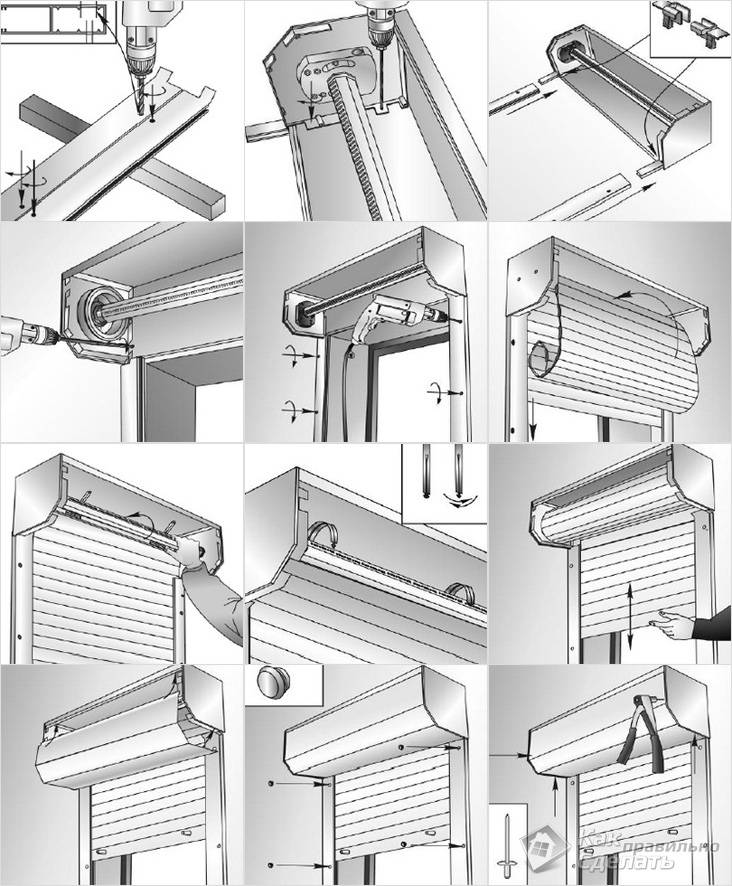

Пошаговое руководство монтажа роллет

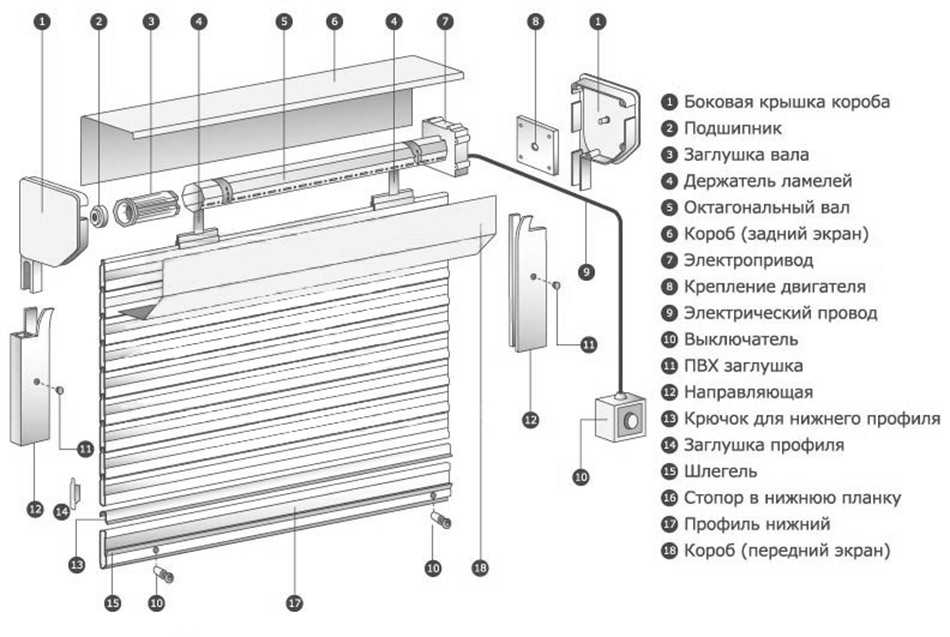

Проверяем комплектность. В один комплект должны входить: короб защитный в сборе — 1 шт., роллетное полотно — 1шт., направляющие шины — 2 шт., комплектация — 1 набор.

Проверяем качество подготовки проема. Проем должен быть с ровными гладкими стенами без наплывов и трещин.

Далее приступаем непосредственно к монтажу.

Просверлить отверстия в направляющих шинах через две стенки. Нижнее и верхнее отверстия выполнить на расстоянии 100…150 мм от обрезов шины. Остальные отверстия разместить равномерно по длине шины с шагом 450…500 мм

Просверлить отверстия в передних отбортовках боковых крышек и крышке короба (по два отверстия с каждой стороны короба) для последующей установки заклепок.

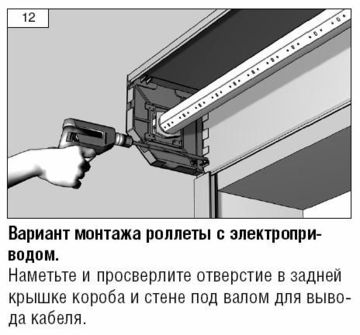

Просверлить в задней панели короба отверстия для крепления короба к проему:

при комбинированном монтаже сверлить по два отверстия в задней и верхней отбортовках каждой крышки.

Просверлить отверстие необходимого размера в задней отбортовке крышки и короба для вывода элементов привода.

Примечание: данная операция выполняется для наружного вида монтажа для вывода через стену кабеля электродвигателя, кардана, шнура или корда.

Установить в крышки два направляющих устройства.

Установить каркас роллеты на месте монтажа:

Направляющие шины роллеты должны быть выставлены по уровню в вертикальных плоскостях, защитный короб — в горизонтальной плоскости. Роллета должна быть расположена симметрично относительно проема. Короб и направляющие шины должны прилегать к обрамлению проема по всей длине. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм.

Наметить расположение отверстия в стене для вывода элементов управления.

Примечание: данная операция выполняется для наружного монтажа.

Снять каркас роллеты с места монтажа и просверлить отверстие в стене для вывода элементов управления:

• для вывода кабеля электродвигателя, шнура,- отверстие d 12 мм

• для вывода ленты — отверстие d 16 мм

• для вывода кардана, корда — отверстие d 14 мм. Рассверлить отверстие четырехгранное 20мм на необходимую глубину под цилиндрический выступ кардана.

Установить защитную пружину или трубку в отверстие вывода, шнура или корда.

При наличии нижнего обрамления роллеты выполнить в направляющих шинах пазы для запорных элементов запирающих устройств. В остальных случаях пазы выполняют после установки роллетного полотна.

Установить каркас ролллеты на месте монтажа, предварительно сняв защитную пленку с задней панели короба. Сверлить отверстия под установку дюбелей в обрамлении проема по готовым отверстиям в шинах и коробе. Во избежание повреждения элементов роллеты сверлильным патроном, следует пользоваться удлиненными сверлами или бурами по бетону.

Закрепить каркас роллеты при помощи крепежа, осуществляя периодический контроль правильности установки при помощи строительного уровня.

Роллеты должны быть надежно закреплены и тем самым не представлять потенциальной опасности для жизни и здоровья людей. Деревянные заглушки, монтажную пену, силикон запрещается использовать в качестве средств крепежа.

При монтаже автоматических роллет — соединить кабель электродвигателя с клеммами выключателя в соответствии с инструкцией по монтажу двигателя. При необходимости, наращивание кабеля электродвигателя осуществляется пайкой жил кабеля и удлиняющего кабеля. Места пайки должны быть надежно электроизолированы.

При монтаже роллет с ручными приводами — заправить ленту, корд или шнур в соответствующие направляющие.

При наружном монтаже ленту или кабель электропривода заправить в выполненное в стене отверстие. Корд или шнур заправить в защитные элементы, провести через стену и предварительно закрепить.

Установить и закрепить элементы управления приводом.

Ручные привода: ленточный, шнуровой, кордовый и воротковый:

При встроенном монтаже крепление элементов управления производится на направляющую шину при помощи заклепок или саморезов.

Установить полотно в пазы направляющих шин. Полотно завести над валом привода со стороны задней панели. Во избежание повреждения покрытия полотна, вал привода необходимо обернуть мягким прокладочным материалом.

При монтаже роллет с ручными приводами — окончательно закрепить ленту либо шнур или корд на шкиве привода.

Вращая вал, произвести намотку тягового элемента на шкив. Длина намотки должна обеспечивать полный подъем полотна.

Собрать роллетное полотно с тяговыми элементами (тяговыми пружинами или ригелями).

Закрепить тяговые элементы к валу привода. Тяговые пружины заправить в продольные перфорационные отверстия вала.

Оси ригелей установить в установочные отверстия ригельных колец, свести кольца до упора. Положение колец фиксировать саморезами. Вал не сверлить! Саморез закручивать в радиальное отверстие ригельного кольца до упора в стенку вала.

Примечание:При использовании вороткового привода, фиксацию тяговых элементов производить после установки конечного положения ограничителя редуктора «в упор» при движении полотна вниз.

Установить стопоры, ограничивающие высоту подъема полотна, предварительно просверлив сквозные отверстия в концевом профиле полотна. Сверление отверстий производится на расстоянии 50-100 мм от направляющих шин.

При комплектации роллеты пружинно-инерционным механизмом (ПИМ) после установки полотна в направляющие выполнить следующие операции:

• установить тяговые пружины

• произвести предварительное натяжение пружины ПИМ, вращая вал привода в направлении закручивания пружины (по часовой стрелке при взгляде со стороны правой крышки).

• тяговые пружины заправить в продольные перфорационные отверстия вала

• снять скобу, фиксирующую пружину ПИМ. Придерживая полотно рукой, проверить работу ПИМ

• Полотно должно сворачиваться полностью, ход полотна должен быть плавным.

• При необходимости произвести регулировку натяжения ПИМ. » установить стопоры, ограничивающие высоту подъема роллеты.

Произвести подключение электропривода к электрической сети и отрегулировать положение концевых выключателей. Данные работы производить, руководствуясь инструкцией завода-изготовителя привода.

Произвести проверку работоспособности роллеты.

Установить крышку защитного короба в паз короба и прикрепить ее заклепками.

После окончания монтажа шлицы головок винтов и шурупов, крепящих направляющие шины, рассверливать во избежание несанкционированного отворачивания в целях повышения защитных свойств роллеты.

Технологические отверстия закрываются декоративными заглушками.

После завершения монтажных работ произвести заделку монтажных зазоров. В качестве герметизирующих материалов применют силиконовые или акриловые герметики, а также монтажную пену. Применяемые герметизирующие материалы должны быть совместимы с прилегающими строительными конструкциями и элементами роллеты.

Инструкция по установке рольставней в Москве. Самостоятельный монтаж роллеты по инструкции. Как правильно установить защитные жалюзи самому?

Скачать инструкцию в PDF

Данная инструкция является пособием для осуществления качественного монтажа роллетных систем. Она содержит общие сведения и рекомендации по монтажу роллет. Пошаговое описание процесса монтажа, требования к проемам для установки роллет, во многом упростят работу технического персонала. Источник: http://www.alutech-group.com

Скачать

Видео инструкция по монтажу

Представляем вашему вниманию наглядное пособие по монтажу роллет Алютех.  Накладной монтаж роллет может использоваться как в уже построенных зданиях, так и на новых объектах в процессе строительства. Роллеты при таком монтаже могут быть установлены на оконные и дверные проемы, снаружи или внутри помещения.

Смотреть

• 1. ОПТИМАЛЬНАЯ ЧИСЛЕННОСТЬ МОНТАЖНОЙ БРИГАДЫ.

  Рекомендуемая численность монтажной бригады — 2 человека. При монтаже ролставни с электроприводом в составе бригады должен быть слесарь-электромонтажник с группой допуска к производству электромонтажных работ не ниже 2. При установке ролставни площадью более 4 м2 в состав бригады целесообразно включить еще одного слесаря-монтажника.

  Средневзвешенной нормой для монтажной бригады является монтаж 3-4 роставни со средней площадью одного изделия 2,5 м2 в течение 8-часового рабочего дня. Данная норма может существенно колебаться в зависимости от условий монтажа, размеров и комплектации ролставни.

• 3.

  МАТЕРИАЛЫ И КОМПЛЕКТУЮЩИЕ, ИСПОЛЬЗУЕМЫЕ ПРИ МОНТАЖЕ.

  При монтаже рольставен могут применяться различные крепёжные элементы, выбор которых зависит от характеристик материала проёма.

  Для проёмов из бетона, натурального камня, цельного кирпича можно использовать рамные дюбеля (анкера), спиральные (пластмассовые) дюбели с саморезами. Длина дюбеля или анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы глубина анкировки была не менее 30 мм.

  При монтаже рольставен к конструкциям, выполненным из пустотелых материалов, таких как кирпич с отверстиями, необходимо использовать рамные дюбеля (распорные анкеры). Длина анкера и глубина отверстия в несущей конструкции должны быть такими, чтобы обеспечить длину анкеровки не менее 65 мм.

  При монтаже рольставен в металлоконструкции необходимо использовать само нарезающие шурупы (саморезы), а при монтаже в деревянные конструкции – саморезы или стяжные шпильки, проходящие насквозь конструкции.

  При монтаже элементов управления (лентоукладочник, кардан, клипса и т. п.) необходимо использовать спиральные (пластмассовые) дюбели в комплекте с саморезом.

  В качестве герметизирующих материалов должны применяться силиконовые или акриловые герметики, а при больших зазорах монтажная пена и герметики.

[toggle state=»» title=»6. ПОРЯДОК МОНТАЖА РОЛЬСТАВНЕЙ.»]

1. По прибытию на место монтажа бригада должна распаковать изделие и проверить комплектность.

   Комплект состоит:
   короб защитный в сборе – 1 шт., защитное полотно – 1 шт., направляющие шины – 2 шт., комплектация – 1 набор.

2. Произвести проверку качества подготовки обрамления проёма.

3. Разметить и сверлить отверстия в направляющих шинах через две стенки сверлом, соответствующего размера крепежу изделия (для самореза 4,2 мм – O 5 мм, для самореза 6 мм – O 6,2 мм, для рамного дюбеля 8 мм – O 8,2 мм, для рамного дюбеля 10 мм – O 10,2 мм). Нижнее и верхнее отверстия выполнить на расстоянии 100 ? 150 мм от обрезов шины. Остальные отверстия равномерно располагать по длине шины с шагом 450 ? 500 мм.

   Разметка и сверление отверстий в направляющих при накладном монтаже



   Разметка и сверление отверстий в направляющих при встроенном монтаже



4. Рассверлить отверстия на лицевой поверхности направляющей O 11,8 мм или 13,8 для рамного дюбеля 10 мм при накладном монтаже, а при встроенном монтаже отверстие во внутренней стенке.


   Рассверливание отверстий O 11,8 мм в направляющих.

   Слева — накладной монтаж, Справа — встроенный монтаж

5. Разметить и сверлить совместно в отбортовках крышек и задней панели короба отверстия, диаметр которых выбирается в зависимости от размера применяемых саморезов или рамных дюбелей, для крепления короба к обрамлению проема. При накладном монтаже сверлить по два отверстия в задней отбортовке каждой крышки.


   Сверление отверстий в задней отбортовке крышки при накладном монтаже

   При встроенном монтаже сверлить по два отверстия в верхней отбортовке каждой крышки.

   Сверление отверстий в верхней отбортовке крышки при встроенном монтаже

6. Разметить и сверлить совместно отверстие необходимого размера в задней отбортовке крышки и коробе для вывода элементов привода. Данная операция выполняется для наружного вида монтажа для вывода через стену кабеля электродвигателя, кардана, троса (корда).


   Сверление отверстий для вывода элементов привода

7. Собрать каркас рольставен (короб в сборе с боковыми крышками и направляющими шинами). При отсутствии на направляющих шинах отогнутой отбортовки в крышки установить два направляющих устройства.


   Сборка рольставней. Установка направляющих в боковые крышки

   Слева — с отогнутой отбортовкой, Справа- без отбортовки

8. Установить каркас рольставен на месте монтажа. При накладном монтаже каркас приложить на обрамление проёма. При встроенном или комбинированном монтаже каркас установить в проём. Направляющие шины выставить строго вертикально, защитный короб – горизонтально, а всю конструкцию – симметрично относительно проёма.


   Установка каркаса рольставней

   1. накладной монтаж 2. встроенный или комбинированный монтаж 3. контроль монтажа по вертикали и горизонтали

9. Разметить расположение отверстия в стене для вывода элементов управления. Эта операция выполняется для наружного монтажа.


   Разметка отверстий в стене для вывода элементов управления

   Слева — для кардана, Справа — для троса и ленты

10. Снять каркас рольставен с места монтажа и положить на горизонтальную плоскость.

    Сверлить отверстия в стене для вывода элементов управления:

    — для вывода кабеля электродвигателя, троса – отверстие O 12 мм;

    — для вывода ленты — отверстие O 16 мм;

    — для вывода кардана — отверстие O 14 мм. Рассверлить отверстие O 20 мм на необходимую глубину под цилиндрический выступ кардана. Все эти операции выполняются для наружного монтажа.

    Сверление отверстия для вывода элементов управления

11. При наличии нижнего замка в направляющих шинах необходимо выполнить пазы для запорных элементов. В остальных случаях пазы выполняются по «месту» после установки полотна рольставен.


    Выполнение пазов в направляющих шинах для запорных элементов

12. Установить каркас рольставен на месте монтажа, предварительно сняв защитную плёнку.


    Установка каркаса рольставен

    Слева — накладной монтаж Справа — встроенный монтаж

    Сверлить отверстия необходимого диаметра под установку крепежа (рамных дюбелей, саморезов, винтов) в обрамлении проёма по готовым отверстиям в шинах и коробе. Во избежание повреждения элементов рольставен сверлильным патроном следует пользоваться удлинёнными свёрлами или бурами по бетону.

    Сверление отверстий под установку крепежа



    Слева — накладной монтаж Справа — встроенный монтаж

13. Закрепить каркас рольставен при помощи крепежа, осуществляя периодический контроль правильности установки при помощи строительного уровня.


    Крепление каркаса рольставен к проёму



    Слева — накладной монтаж Справа -встроенный монтаж

14. При установке рольставен с электродвигателем необходимо проложить кабель в электрокороб или электроплинтус внутри направляющих шин или заправить в выполненное в стене отверстие и подвести к выключателю. При необходимости наращивание кабеля электродвигателя осуществляется пайкой жил кабеля и удлиняющего кабеля или сращиванием через специальные втулки. Места пайки должны быть надёжно электроизолированы.
15. Закрепить выключатель в соответствии с видом выключателя (для наружной или внутренней проводки). Разметить и сверлить отверстия O 6 мм под спиральные дюбеля для крепления выключателей и блоков автоматики.
16. Подключить кабель привода и сетевой электропровод к выключателю в соответствии с требованиями по монтажу двигателя. Если требуется подключить сразу несколько приводов, радиоуправление, систему NERO, то необходимо воспользоваться документацией, которую можно получить в техническом отделе.


    Схема электрического подключения


    и

17. Заправить ленту или трос в соответствующие направляющие.


    Заправка ленты или троса через стену

18. Разметить и сверлить отверстия соответствующего диаметра для установки дюбелей для крепления управления приводом (лентоукладчика, укладчика для троса, вороткового привода, клипсы для воротка). При внутреннем монтаже установка направляющей для ленты, либо направляющей для троса, либо кардана вороткового привода должна быть произведена предварительно при сборке короба рольставен.


    Разметка и крепление элементов управления рольставен

19. Установить полотно в пазы направляющих шин. Полотно заводить над валом привода со стороны задней панели. Во избежание повреждения покрытия полотна, вал привода необходимо обернуть мягким прокладочным материалом.


    Установка полотна рольставней

20. Окончательно закрепить либо ленту, либо корд (трос) на шкиве привода. Вращая вал, произвести намотку тягового элемента на шкив. Длина намотка должна обеспечивать полный подъём полотна.


    Закрепление корда на шкиве

21. Собрать полотно с тяговыми элементами (тяговыми пружинами или ригелями). Закрепить тяговые элементы к валу привода. Тяговые пружины заправить в продольные перфорационные отверстия вала.


    Сборка полотна с тяговыми элементами



    1. тяговые пружины 2. ригеля 3. заправка тяговых пружин

    Оси ригелей (верхних замков) установить в установочные отверстия ригельных колец, свести кольца до упора. Вал не сверлить! Саморез закручивать в радиальное отверстие ригельного кольца до упора в стенку вала. Установка ригелей и подбор количества ламелей производится таким образом, чтобы полотно под действием ригелей отходило к задней стенке короба и при несанкционированной попытке подъёма упиралось в верхнюю часть короба.

    При использовании кардан-редуктора, фиксацию тяговых элементов (ригелей) производить после установки конечного положения ограничителя редуктора «в упор» при движении полотна вниз.

22. При комплектации рольставен инерционной пружиной после установки полотна в направляющие необходимо произвести предварительное натяжение пружины, вращая вал привода в направлении закручивания пружины по часовой стрелке при взгляде со стороны правой крышки. Произвести 10 или 12 оборотов. Зафиксировать пружину при помощи скобы. Тяговые пружины заправить в продольные перфорационные отверстия вала. Затем снять скобу, фиксирующую инерционную пружину. Придерживая полотно рукой, проверить работу инерционной пружины. Полотно должно сворачиваться полностью, ход полотна должен быть плавным. При необходимости произвести регулировку натяжения инерционной пружины (уменьшить или увеличить число оборотов пружины).


    Установка полотна с комплектацией рольставен инерционной пружиной



    1. закручивание вала 2. фиксация пружины 3. снятие скобы после заправки тяговых пружин

23. Установить стопоры, ограничивающие высоту подъёма полотна, предварительно просверлив сквозные отверстия в концевом профиле полотна. Сверление отверстий производится на расстоянии 50- 100 мм от направляющих шин.


    Установка стопоров



    1. сверление отверстий в нижней планке 2. закрепление стопоров

24. Произвести подключение электропривода к электрической сети и отрегулировать положение концевых выключателей (верхнего и нижнего). Для этого необходимо, для двигателей SОMFY, снять колпачок с клавиш концевых выключателей. Обе установочные клавиши на электродвигателе заводятся в паз (нажимаются и фиксируются). При нажатых клавишах концевых выключателей число оборотов привода не ограничено.


    Установка верхнего и нижнего конечного положения

    Конечное положение 1.
    Перемещать полотно в конечное положение 1 (направление вращения 1). Отжать повторным нажатием клавиши концевого выключателя 1. Конечное положение 1 установлено.

    Конечное положение 2.
    Перемещать полотно в конечное положение 2 (направление вращения 2). Отжать повторным нажатием клавиши концевого выключателя 2. Конечное положение 2 установлено. Установить защитный колпачок клавиши концевых выключателей.

25. Проверка точности установки. Дать приводу повращаться в обоих направлениях до срабатывания концевых выключателей. При непрерывной работе (более 4 минут) вследствие установленной тепловой защиты привод автоматически отключается. Необходима пауза до полного охлаждения привода и его повторной готовности к работе (максимум 20 минут).
26. Изменение установленного конечного положения. Нажать находящиеся в направлении вращения установочные клавиши и переместить полотно в желаемое конечное положение. Отжать клавиши путём повторного нажатия на них.
27. Произвести проверку работоспособности рольставен.
28. Установить крышку защитного короба в паз короба и прикрепить её саморезами с заглушками или заклёпками.


    Установка крышки защитного короба

29. После окончания монтажа винтов и шурупов, крепящих направляющие шины, технологические отверстия закрываются декоративными заглушками.


    Закрытие отверстий декоративными заглушками

30. После завершения монтажных работ произвести заделку монтажных зазоров. Произвести очистку загрязнённых участков изделия мягкой ветошью. При необходимости использовать нейтральные моющие средства.
31. Сдать по установленной форме заказчику изделие с полной демонстрацией его функциональной работоспособности.
32. Монтажные работы заканчиваются уборкой рабочего места и подписанием Акта сдачи-приёмки.

[/toggle]

Материалы по роллетной документации:

• +Подробнее

  Инструкция по установке

  Подробнее

• +Подробнее

  Типы установки роллет

  Подробнее

• +Подробнее

  Варианты комплектации

  Подробнее

• +Подробнее

  Технический каталог Алютех

  Подробнее

• +Подробнее

  Инструкция по сборке роллет

  Подробнее

Руководство по установке рольставней Air Live

Руководство по установке рольставней Air Live

01.

Введение

Контроллер рольставней Z-Wave Plus SA-103 представляет собой хорошо спроектированный контроллер жалюзи. Это позволяет разумно и беспроводным образом управлять жалюзи и шторами в вашем доме или в любом другом месте. Небольшой дизайнерский корпус можно разместить в настенной коробке или в стенном проеме. Поддержка напряжения по всему миру и процентное управление открытием/закрытием. SA-103 можно включать и использовать не только в AirLive Z-Wave Gateway SG-101, но и в любом сертифицированном Z-Wave TM контроллере и/или других приложениях.

02. Включить контроллер рольставней -1

Включите питание устройства, подключив цепь питания. Устройство автоматически перейдет в режим включения. Если устройство не находится в режиме включения, нажмите кнопку включения/исключения три раза.

03. Включить контроллер рольставней -2

• Перейдите на страницу «Устройства» и щелкните значок «+».
• Нажмите Включить устройство

04.

Включить контроллер рольставни -3

• Нажмите «НАЧАТЬ ВКЛЮЧЕНИЕ»
• Начать включать устройство.

05. Включить контроллер рольставни -4

Когда устройство включено, APP настроит параметр шлюза.

06. Выбор подходящего места

1. Не размещайте SA-103 под прямыми солнечными лучами, во влажных или пыльных местах.
2. Подходящая температура окружающей среды для SA-103: 0°C-40°C.
3. Не размещайте SA-103 рядом с горючими веществами или источниками тепла, т.е. камины, радиаторы, бойлеры и т. д.
4. После использования корпус SA-103 немного нагревается, это нормальное явление.

07. Установка Контроллер рольставней -1

1. Вставьте настенный SA-103 в настенную коробку и подключите провод питания переменного тока L, N к разъему SA-103 L, N.
2. Подключите настенный выключатель к SA-103 как на картинке.
3. Для ручного переключения затвора вверх и вниз просто нажмите внешний переключатель S1 или S2.
4. SA-103 имеет функцию защиты от перегрузки и может помочь предотвратить короткое замыкание, вызванное нагрузкой.

08. Установка контроллера жалюзи -2

09. Калибровка диапазона движения

10

1. Важно выполнить процесс калибровки жалюзи, прежде чем управлять движением жалюзи. Нажмите кнопку включения более 3 секунд и отпустите до 6-й секунды, контроллер рольставни начнет процесс калибровки жалюзи. Процесс состоит из трех непрерывных стадий. Затвор переместится в ВЕРХ на первом этапе, переместится в НИЗ на втором этапе и снова переместится в ВЕРХ на третьем этапе. Тогда SA-103 будет знать общий диапазон ВВЕРХ и ВНИЗ.
2. Во время процесса калибровки затвора, когда происходят какие-либо чрезвычайные ситуации, вы можете нажать и отпустить кнопку включения, чтобы остановить процесс.
3. Если пользователь обнаружил обратное направление, то это может быть вызвано неправильным подключением НЗ и НО к двигателю, пожалуйста, поменяйте местами НЗ и НО соединения и повторите процесс калибровки.
4. Из соображений безопасности выберите двигатель, который может останавливаться сам по себе при переходе в нижнее или верхнее положение.
5. Важно выполнить процесс калибровки затвора, прежде чем управлять движением затвора. Нажмите кнопку включения более 3 секунд и отпустите до 6-й секунды, контроллер рольставни начнет процесс калибровки жалюзи. Процесс состоит из трех непрерывных стадий. Затвор переместится в ВЕРХ на первом этапе, переместится в НИЗ на втором этапе и снова переместится в ВЕРХ на третьем этапе. Тогда SA-103 будет знать общий диапазон ВВЕРХ и ВНИЗ. 2. Во время процесса калибровки затвора, когда происходят какие-либо чрезвычайные ситуации, вы можете нажать и отпустить кнопку включения, чтобы остановить процесс. 3. Если пользователь обнаружил обратное направление, то это может быть вызвано неправильным подключением НЗ и НО к двигателю, пожалуйста, поменяйте местами НЗ и НО и повторите процесс калибровки. 4. Из соображений безопасности выберите двигатель, который может останавливаться сам по себе при переходе в нижнее или верхнее положение.

Заявление FCC о помехах

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним из следующих способов:
• Переориентируйте или переместите приемную антенну.
• Увеличьте расстояние между оборудованием и приемником.
• Подсоедините оборудование к розетке цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению

.

Это устройство соответствует части 15 правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий:
(1) Это устройство не должно создавать вредных помех, и
(2) Это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Предостережение Федеральной комиссии по связи США. Любые изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию данного оборудования. Этот передатчик не должен располагаться рядом или работать совместно с какой-либо другой антенной или передатчиком.

Предупреждение

Не утилизируйте электроприборы вместе с несортированными бытовыми отходами, используйте отдельные пункты сбора. Свяжитесь с местным правительством для получения информации о доступных системах сбора. Если электроприборы утилизировать на свалках или свалках, опасные вещества могут просочиться в грунтовые воды и попасть в пищевую цепочку, нанеся вред вашему здоровью и самочувствию. При однократной замене старых приборов на новые продавец по закону обязан принять ваш старый прибор для утилизации, по крайней мере, бесплатно.

Информация о радиочастотном воздействии (SAR)

Это устройство соответствует государственным требованиям по воздействию радиоволн. Это устройство разработано и изготовлено таким образом, чтобы не превышались пределы излучения для воздействия радиочастотной (РЧ) энергии, установленные Федеральной комиссией по связи США. Правительство. Стандарт воздействия использует единицу измерения, известную как удельный коэффициент поглощения или SAR. Предел SAR, установленный FCC, составляет 1,6 Вт/кг. Испытания на SAR проводятся с использованием стандартных рабочих положений, принятых FCC, с передачей EUT с заданным уровнем мощности в разных каналах.
Федеральная комиссия по связи (FCC) предоставила разрешение на оборудование для этого устройства, при этом все зарегистрированные уровни SAR оцениваются как соответствующие рекомендациям FCC по радиочастотному излучению. Информация о SAR на этом устройстве находится в файле с FCC и может быть найдена в разделе Display Grant на сайте www.fcc.gov/eot/ea/fccid после поиска по идентификатору FCC: ODMSG101

Подробнее об этом руководстве и Скачать PDF:

Документы/ресурсы

14 июля 2021 г. 19 июля 2021 Опубликовано в INAIR LiveTags: Air Live, Roller Shutter, SA-103

Как установить спиртные замки

Инструменты. мера, карандаш, спиртовой уровень, перфоратор, сверла 5 мм, 10 мм, 12 мм, 17 мм, 22 мм и 25 мм

Вы можете приобрести некоторые инструменты и сверла, указанные выше, в нашем интернет-магазине.

Инструкция по монтажу роллеты с ручным управлением на стену (самая сложная установка)

С помощью рулетки и спиртового уровня отмерьте от окна по 53 мм с каждой стороны, где будут располагаться направляющие на стене. можете провести линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы нарисуете, будет вертикальной).

В зависимости от высоты ваших жалюзи зависит от размера вашего ящика для ламбрекена (коробка, в которую все это закатывается сверху) рекомендуется сначала измерить высоту фактического ящика для ламбрекена, который был доставлен, прежде чем измерять стена. Они бывают 4 разных размеров: 150 мм, 165 мм, 180 мм и 205 мм.

Теперь измерьте расстояние от верхней части окна до высоты коробки для ламбрекена, которую вы только что измерили, это будет 150 мм, 165 мм, 180 мм или 205 мм и отметьте это обе стороны, чтобы вы могли видеть, где будет сидеть верхняя часть коробки, и провести линию между ними.

Примечание. При сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь Поднесите направляющую к стене и отметьте на ней лучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене примерно в 3 местах.

Теперь просверлите отверстие диаметром 6 мм в полой квадратной секции (как показано на рисунке выше) направляющего отверстия спереди назад.

Примечание. Помните, что открытая сторона направляющей обращена к окну, так как на ней будет удерживаться штора, когда она будет двигаться вверх и вниз по стеклу.

Примечание: проще установить направляющие на кусок дерева, чтобы можно было просверлить прямо насквозь.

Просверлите 3 отверстия вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии на 10 мм, чтобы головка винта прошла сквозь него, — теперь прикрутите направляющую к стене через только что просверленные отверстия.

Теперь ножки ламбрекена можно надеть на концы коробки ламбрекена (это серебристые ножки, поставляемые в коробке — они вставляются на место с каждого конца коробки ламбрекена — они соединяют коробку с направляющими — убедитесь, что они включены) плотно и что зеленый резиновый выступ был снят первым).

На той стороне, где будет находиться ваш элемент управления, отмерьте 15 мм от верхней части направляющей и от этой точки отмерьте 15 мм, это даст вам точку доступа к 25-миллиметровому отверстию для доступа к вашему элементу управления.

Просверлите пилотное отверстие прямо в доме и двигайтесь медленно, чтобы не треснуть кирпичи во время сверления. Будьте особенно осторожны, если у вас есть плитка на потолке, если это ванная или кухня, или вы можете их взломать.

Сначала повторно просверлите отверстие 12-миллиметровым сверлом, чтобы медленно увеличить размер отверстия.

Просверлите кирпич насквозь, затем снова просверлите сверлом 17 мм

повторите это сверлом 22 мм, чтобы постепенно увеличивать диаметр отверстия.

Затем просверлите отверстие 25-миллиметровым сверлом примерно наполовину, а затем войдите внутрь дома, чтобы просверлить такое же отверстие, но изнутри, пока вы не просверлите отверстие насквозь.

Выйдите на улицу и вставьте белый конъюгат из коробки, в которую вставлена ​​заподлицо направляющая для ленты с прорезями, в отверстие.

Вы можете обрезать эту трубку, чтобы она соответствовала глубине вашей полости. Сначала вставьте ее в полость, нарисуйте ее карандашом и обрежьте по размеру.

Эта трубка предназначена для того, чтобы лента/лента не терлись об излишки раствора или кирпичей на внутренней стороне стены и не изнашивались.

Теперь можно прикрутить и заглушить направляющие к стене. Начиная с точки положения направляющей вверху, зафиксируйте середину и низ направляющей только на этом этапе, чтобы у вас все еще было некоторое движение направляющей вверху.

Снимите только переднюю крышку ящика для ламбрекена и снимите защитную пластиковую крышку с приклеенной. поднимите заднюю часть ящика для ламбрекена в нужное положение на стене и сдвиньте маленькие ножки так, чтобы они сели на верхнюю часть направляющих. После установки завинтите верхнюю часть направляющих.

В коробке для ламбрекена находится красная или черная круглая нейлоновая катушка, цвет которой зависит от высоты жалюзи.

На нем намотана лента/ремень. Размотайте всю ленту с катушки, затем сделайте 2-3 оборота и наденьте немного ленты обратно на катушку. закрепите ремень, разворачивая рулон планок, которые находятся в ящике для ламбрекена, сдвиньте нижнюю часть шторки, называемую нижней перекладиной, в верхнюю часть направляющей, и, оказавшись в направляющей, вы можете опустить штору в направляющие, пока она полностью не войдет.

Снова размотайте всю ленту с катушки и повторите процесс еще 2-3 раза, чтобы снова намотать ленту на катушку. Проденьте конец ленты обратно через коробку для ламбрекена в направляющую для ленты с прорезями, которую вы вставили в стену ранее, убедившись, что лента не перекручена, иначе ее будет трудно, если не невозможно, намотать. Проденьте его внутрь дома изнутри. иногда проще прикрепить ремень к вешалке, выпрямленной, чтобы помочь вам протолкнуть ее через стену.

Убедитесь, что ремешок не перекручен, проденьте его через ролик с алмазной шейкой, затем вставьте ролик с алмазной шейкой в ​​отверстие в стене внутри дома.

Затем Измерьте от земли 500 мм вверх от пола, это рекомендуемая высота для установки наматывающего устройства. Четко отметьте положение точек крепления наматывающего устройства на стене, вставив шуруп в отверстия для шурупов и сделав на стене углубление с помощью шурупа. удалите 2 торцевых винта намоточной коробки.

Снимите ролик, наденьте ремешок на ролик и проденьте ремешок через прорезь в катушке внутри устройства намотки и завяжите ремешок узлом, чтобы закрепить его. Намотайте ленту на катушку намоточного устройства и поместите ролики и катушку обратно в коробку для намотки. Поместите обратно крышку моталки и 2 торцевых винта.

Теперь вы можете прикрепить крыльчатку к стене с помощью дюбелей и шурупов, вставив ручку.

Теперь вернитесь наружу, если все работает нормально, вставьте переднюю крышку ящика для ламбрекена и заклепайте ее на место, и все готово.

Пожалуйста, не стесняйтесь присылать нам свои готовые фотографии, чтобы мы могли увидеть, чего вы достигли, и опубликовать их для вдохновения других.

Инструкции для жалюзи с батарейным питанием (ODS), устанавливаемых на стену (простая установка)

Для завершения установки жалюзи с батарейным питанием требуется ряд инструментов и оборудования:

Спиртовой уровень, перфоратор и сверла -5 мм и удлиненные 10 мм, аккумуляторная дрель, отвертка с крестообразным шлицем и сверла по стали ( 5 мм и 10 мм), молоток, заклепочный пистолет, карандаш, рулетка, саморезы, заглушки для направляющих отверстий, проволока, лестница и 2 бруска.

Некоторые из этих инструментов можно приобрести в нашем интернет-магазине.

Каждая стандартная сборка ODS – батарейный затвор будет поставляться со следующими частями: коробка для ламбрекена с собранной шторкой и механизмом, пара направляющих, трубка E-port , настенная пластина с портом E, адаптер переменного тока серии E, заклепки и направляющие концевые упоры.

Подключите адаптер переменного тока серии E к розетке питания и подключите его к порту E-Port для зарядки. Загорится красный светодиодный индикатор, сообщая, что идет зарядка.

С помощью рулетки и спиртового уровня отмерьте от окна по 53 мм с каждой стороны, где будут располагаться направляющие на стене, отмерьте расстояние от кирпичной кладки вниз по низу окна и вверху, чтобы вы можете провести линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы нарисуете, будет вертикальной).

В зависимости от высоты ваших жалюзи зависит от размера вашего ящика для ламбрекена (коробка, в которую все это закатывается сверху) рекомендуется сначала измерить высоту фактического ящика для ламбрекена, который был доставлен, прежде чем измерять стена. Они будут поставляться в 4 разных размерах: 150 мм, 165 мм, 180 мм и 205 мм

Теперь измерьте расстояние от верхней части окна до высоты ящика для ламбрекена, который вы только что измерили. Это будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх ящика. и провести линию между ними.

Примечание. При сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь Поднесите направляющую к стене и отметьте на ней лучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене. Вы должны закрепить ее в трех местах.

Теперь просверлите отверстие диаметром 6 мм в полой квадратной части направляющей, просверлив ее спереди назад.

Примечание. Помните, что открытая сторона направляющей обращена к окну, так как на ней будет удерживаться штора, когда она будет двигаться вверх и вниз по стеклу.

Примечание: проще установить направляющие на кусок дерева, чтобы можно было просверлить прямо насквозь.

Просверлите 3 отверстия вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии до 10 мм, чтобы головка винта могла пройти, и дополнительное 10-миллиметровое отверстие в задней части направляющей, из которого выходит провод механизма ODS, чтобы он может войти в стену дома в той же точке на направляющей, где вы просверлили отверстие для ввода провода, просверлите отверстие такого же размера в стене дома, чтобы провод механизма ods мог проходить по ножке жалюзи через направляющую. и в вашу стену до точки, где будет установлен контроль экспорта.

Теперь ножки ламбрекена можно надеть на концы ящика ламбрекена (это серебряные ножки, поставляемые в коробке — они вставляются на место с каждого конца ящика ламбрекена — они соединяют ящик с направляющими — убедитесь, что они включены) плотно и что зеленый резиновый выступ был снят первым).

Теперь посмотрите, где внутри дома будет установлена ​​ваша телефонная трубка eport, имея в виду, что порт E должен располагаться на той же стороне, что и механизм ODS, который находится внутри вашего ящика для ламбрекена.

Теперь просверлите вертикальное 10-миллиметровое отверстие в серебряной концевой ножке коробки для прохождения провода ODS и проденьте двигатель ODS через это отверстие, установите концевую ножку коробки на концы ламбрекена, убедившись, что вы сначала удалили зеленую проушину.

Теперь наденьте направляющие на коробку для ламбрекена, протяните провод ODS вниз по внутреннему SQ. часть направляющей и вытащите предварительно просверленное отверстие диаметром 10 мм, которое вы просверлили в качестве выхода для него ранее. .

После того, как жалюзи вместе с направляющими на месте, попросите кого-нибудь помочь вам поднять жалюзи на стену, где они будут установлены, пока кто-то будет удерживать их, вы сможете протолкнуть кабель ODS через сделанное вами отверстие. в стене, чтобы позже можно было установить блок управления внутри.

Примечание: его можно выловить с помощью проволоки или вешалки.

Прикрепите рольставни к стене, используя предварительно просверленные отверстия в направляющих, чтобы закрепить рольставни.

Вставьте порт зарядки E в настенную панель и подключите провод ODS к клеммам на задней панели. Когда вы нажимаете кнопку «вниз» на вашем E-Port, занавес должен начать опускаться, если нет, то поменяйте местами провода на клеммах настенной панели.

Теперь снимите E-Port с настенной пластины и закрепите настенную пластину над «выходным отверстием» провода ODS, используя 3 точки крепления, и вставьте прилагаемую накладку. Теперь вы можете вставить свой E-Port обратно в настенную панель.

Поверните затвор на полный оборот вверх и вниз несколько раз, чтобы убедиться, что он в рабочем состоянии. Как только вы будете удовлетворены, оставьте занавеску опущенной, и у вас будет возможность окончательно закрепить напорную коробку, например, привинтить ее техническим винтом к стене или углу.

Заклепайте крышку напорного ящика с помощью прилагаемых заклепок и вставьте заглушки отверстий в точки крепления в направляющих, и установка вашей аккумуляторной системы завершена.

 инструкция по монтажу рольставни с электроприводом на стене (самая простая установка)

Все электромонтажные работы должны выполняться квалифицированным электриком. Если у вас возникнут проблемы и вы не сможете предоставить сертификат соответствия, мы не будем давать гарантию на ваш двигатель. Квалифицированный электрик по закону должен предоставить вам эту форму после заполнения. Вы можете установить жалюзи самостоятельно, но электрик должен подключить их.

С помощью рулетки и спиртового уровня отмерьте от края окна по 53 мм с каждой стороны, где будут располагаться направляющие на стене, отмерьте от края кирпичной кладки вниз по низу окна и вверху, чтобы вы можете провести линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы нарисуете, будет вертикальной).

В зависимости от высоты ваших жалюзи зависит от размера вашего ящика для ламбрекена (коробка, в которую все это закатывается сверху) рекомендуется сначала измерить высоту фактического ящика для ламбрекена, который был доставлен, прежде чем измерять стена. Они бывают 4 разных размеров: 150 мм, 165 мм, 180 мм и 205 мм.

Теперь измерьте расстояние от верхней части окна до высоты коробки для ламбрекена, которую вы только что измерили, это будет 150 мм, 165 мм, 180 мм или 205 мм и отметьте это обе стороны, чтобы вы могли видеть, где будет сидеть верхняя часть коробки, и провести линию между ними.

Примечание. При сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь Поднесите направляющую к стене и отметьте на ней лучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене примерно в 3 местах.

Теперь, когда линия выхода ваших жалюзи отмечена на стене, теперь вы можете выбрать наилучшую точку входа для сетевого питания и предварительно просверлить отверстие перед установкой (при необходимости). Вы также можете проконсультироваться по этому поводу со своим электриком, если вы не уверены .

Установка In-Reveal  используется тот же принцип, но ваше окно — это ваше горизонтальное и вертикальное положение. Тем не менее проверьте, чтобы они были точно горизонтальными и вертикальными — Это важно!

Измерьте глубину напорного ящика Затем от верхнего горизонтального положения рольставни, которое вы отметили на стене, измерьте это расстояние вниз с каждой стороны. Это даст вам положение верхней части направляющей с каждой стороны окна. Для установки In-Reveal теперь вы можете отрезать направляющую точно по длине и углу подоконника.

Держите направляющую в 2 отмеченных положениях. Верхнее положение направляющей (как в шаге 2) и положение вертикальной направляющей (как в шаге 1). Теперь вы можете отметить наилучшее положение для крепления направляющей к стене, и эти метки можно перенести на другую боковую направляющую. Теперь вы можете просверлить переднюю и заднюю часть направляющей; размер сверла определяется размером используемого винта. В передней части направляющей потребуется 10-миллиметровое отверстие, в которое вставляются 10-миллиметровые цветные направляющие заглушки — они закрывают точки крепления.

Для In-Reveal : Крепежные отверстия просверлены со стороны полотна на 10 мм наружу на 5 мм. Цветной штекер 10 мм не требуется.

Коробка для ламбрекена поставляется с предварительно просверленными отверстиями для крепления крышки напорной коробки после установки. Направляющие ножки теперь можно установить на место (литые ножки, которые подходят к нижнему углу каждой стороны напорной коробки и соединяют основной узел с направляющими). ​​Сначала снимите резиновые кольца, удерживающие концевую вставку пластиковой коробки, эта концевая вставка коробки помогает направлять штору из напорного ящика вниз в направляющие. Затем сдвиньте направляющие на каждой боковой ножке. Аккуратно поместите рольставни по контуру, отмеченному на стене, и отметьте точки крепления.
Затем просверлите и заглушите стену, если она каменная; если это деревянная стена, просто сделайте направляющее отверстие для крепежных винтов.

Осторожно поместите рольставни рядом с окном, затем протяните кабель от двигателя (при необходимости) через отверстие, предварительно просверленное в шаге 1, это поможет электрику. Поднимите створку до контура, отмеченного на стене, а затем прикрутите ее к стене.
Для установки на стене , затем вставьте 10-миллиметровые цветные направляющие заглушки.

Разверните штору и поместите нижнюю планку шторы в направляющие с каждой стороны.

Обратите внимание: Завеса не сдвинется с места, пока двигатель не сможет повернуть ось.

На стороне двигателя оси вы увидите желтую и белую кнопки. Они предназначены для установки положения остановки в полностью открытом и полностью закрытом положении.

Нажав обе кнопки, вы можете приступить к установке пределов «вверх» и «вниз». Было бы целесообразно начать установку предела со шторкой в ​​среднем положении и практиковаться в установке пределов до тех пор, пока вы не будете чувствовать себя уверенно и комфортно в этой процедуре.

Установка нижнего предельного положения:

Выключите двигатель и остановите изделие в нижнем предельном положении. Нажимайте соответствующую ограничительную кнопку на двигателе до тех пор, пока кнопка не подпрыгнет.
Установлены нижние предельные положения.

Настройка верхнего предельного положения:

Включите двигатель и остановите изделие в верхнем предельном положении. Нажимайте соответствующую ограничительную кнопку на двигателе до тех пор, пока кнопка не подпрыгнет.
Были установлены верхние предельные положения.

Обратите внимание: Если предел высоты затвора установлен неправильно, нижняя перекладина завесы имеет V-образный стопор нижней перекладины с каждой стороны, который не дает завесе полностью войти в напорный ящик, но это приводит к остановке двигателя. заклинивание и остановка, этого следует избегать и установить верхний предел для остановки шторки до того, как это произойдет.

Когда занавес находится в нижнем положении, вы сможете закрепить напорный ящик к стене, это нужно сделать с каждой стороны через концевую пластину напорного ящика.

Натяжение вспомогательных пружин

U-образный инструмент, входящий в комплект поставки, используется для стабилизации оси и вспомогательной пружины, когда необходимо отрегулировать количество оборотов пружины. Повторное натяжение пружин до нужного количества витков очень просто:

1. Отсоедините фиксаторы пружины от восьмиугольной стальной оси (при этом убедитесь, что прилагаемый инструмент в форме буквы U находится в положении короны вспомогательной пружины).
