этапы работ, монтаж на оконный и дверной проем

Рольставни – это универсальный способ защиты оконных и дверных проемов жилых, офисных и коммерческих помещений. Одно из преимуществ – простая конструкция и монтаж, поэтому установку можно производить самостоятельно. Но сначала стоит разобраться в способах и нюансах крепления изделий на разные проемы.

Особенности монтажа

Существует несколько способов монтажа рольставней в зависимости от размера и особенностей проема. При этом их функциональность сохраняется в полном объеме. Особенность заключается в том, что обе стороны рольставней являются лицевыми. Однако на одной стороне присутствует короб, выступающий вперед на 13 – 34 см от плоскости полотна, поэтому конструкция не симметричная.

Короб предназначен для защиты механизма управления роллетным полотном – внутри него установлен вал с приводом, на который оно накручивается во время подъема. Установка конструкции накладным методом может производиться с любой стороны проема – внешней или внутренней. Способ монтажа рольставней бывает встроенным и наружным.

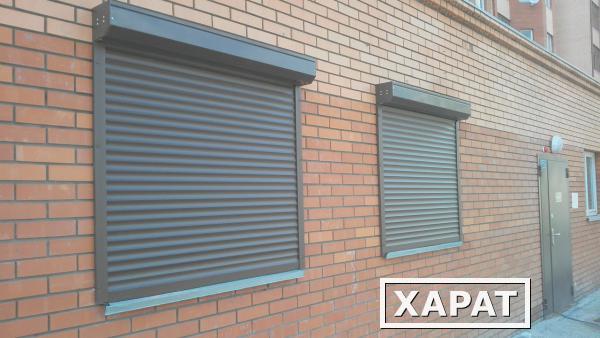

Наружный способ наиболее простой и доступный для самостоятельной установки, т.к. не возникает необходимости в оборудовании дополнительной ниши. Короб монтируют над окном или дверью, а направляющие на стене по бокам. К особенностям этого метода установки относят следующее:

  • монтаж производится на проемы, имеющие остекление;

  • возможно автоматизированное и ручное управление;

  • проем сохраняет свою высоту, поскольку короб устанавливается на стене.

Встроенный монтаж предполагает установку короба с направляющими внутри откосов оконных и дверных проемов. К преимуществам этого метода относят следующее:

  • высокий уровень защиты от взлома;

  • способность уменьшить световой проем большого окна;

  • рекомендуется наличие специальной ниши в стене, которая закладывается еще во время постройки здания.

Подготовка к работе

Перед началом монтажа рольставней необходимо выполнить ряд подготовительных мероприятий:

  1. С помощью обычной рулетки нужно проверить параметры проема — они должны быть одинаковыми сверху и снизу. Сделать это можно, измерив диагонали и сравнив результаты – погрешность не должна превышать 5 мм. Если не принять меры по устранению неровности проема, то конструкция будет установлена не герметично, а значит, не будет обеспечивать необходимую степень защиты. Также в дальнейшем возможен перекос полотна, который в скором времени выведет всю конструкцию из строя.

  2. С помощью уровня необходимо проверить горизонтальность откосов снизу и сверху.

  3. Параметры боковых сторон определяют при помощи отвесов. Погрешность на 1 метр погонный не должна превышать 1,5 мм.

При выявлении серьезных отклонений делают выравнивание проемов штукатурным раствором.

Монтаж на оконный проем

Чтобы установить роллеты на окно потребуется простой набор инструментов – строительный уровень и рулетка для измерительных работ, а также электроинструмент для изготовления отверстий и крепления элементов: набор отверток, крепеж, перфоратор и шуруповерт.

Монтаж происходит в следующей последовательности:

  1. Первым делом измеряем окно. Если предполагается накладной монтаж, то к ширине оконного проема прибавляем ширину направляющих. При измерении высоты окна учитывают высоту короба. При установке в проем, от ширины и высоты оконного проема необходимо отнять 10 мм.

  2. На основе полученных измерений оформляется заказ на изготовление роллет, в процессе которого есть возможность выбрать необходимый цвет – самые распространенные цвета белый и коричневый, и способ управления полотном – ручной или автоматический.

  3. Когда готовые ролеты доставлены, можно приступать к изготовлению отверстий в стене. Сначала сверлят отверстия 6 мм сквозь направляющие, после этого отверстие рассверливают 12-миллиметровым сверлом под саморез. При установке роллет с автоматическим управлением через направляющую вовнутрь помещения просверливают отверстие 10 мм для вывода кабеля к настенному переключателю. Фиксацию ролет лучше выполнять с помощником – конструкцию необходимо фиксировать на стене строго по уровню.

  4. Затем крепят полотно, перекинув его через вал и закрепив автоматическими замками сверху.

  5. Выводят кабель и подключают переключатель привода – он должен быть в выключенном положении.

Регулировку полотна выполняют по инструкции, которая поставляется изготовителем в комплекте с роллетами.

Обратите внимание: При установке конструкции, работающей от электродвигателя, процесс подсоединения механизма к общей сети должен выполняться опытным электриком.

Монтаж на дверной проем

Монтаж на дверной проем также начинается с предварительного измерения и заказа. После этого процесс выглядит так:

  1. На поверхности боковых направляющих отмечают точки сверления. При помощи сверла 12 мм изготавливают отверстия. Затем сверлом № 14 с лицевой стороны отверстие рассверливают под декоративную заглушку.

  2. Далее производят фиксацию пластиковых крепежей к коробу под направляющие. Крепят боковые направляющие и, приложив конструкцию к проему, проверяют с помощью уровня ее плотное прилегание к стене. Выполняют фиксацию короба и направляющих к стене.

  3. Для автоматического короба изготавливают отверстие под кабель в месте установки механизма.

  4. На вал накручивают роллетное полотно, снизу крепят фиксаторы.

При наружной установке важную роль в правильном функционировании конструкции играет блокировочный ригель, который предотвращает подъем ставней снизу при физическом или механическом воздействии.

В конце полотна устанавливают нижнюю планку. В целях безопасности рассверливают головки наружных болтов и устанавливают декоративные заглушки.

Монтаж в качестве перегородки

Помимо монтажа на окна и двери, роллеты могут выполнять функцию перегородки. Одно из преимуществ такой конструкции заключается в ее мобильности – одним движением перегородку можно убрать в короб. Это отличная альтернатива стационарным офисным перегородкам. Такие рольставни также часто устанавливают в павильонах, расположенных в торговых центрах.

Единственное ограничение заключается в выборе места для размещения короба и точек управления механизмом конструкции. Также необходим прочный каркас под фиксацию направляющих. При отсутствии в помещении большой площади колонн или специальных опор, возможно размещение двух роллет, а роль опоры будет выполнять усиленная двойная направляющая.

Установку роллет можно заказать у специалистов, которые занимаются их изготовлением, но это платная услуга. Если предполагается несложный монтаж, есть все необходимые инструменты, то все работы можно выполнить самостоятельно. Часто установку роллет своими силами производят на дачах, в беседках, террасах, когда для окон и дверей выбирают не особо дорогие и сложные изделия, как для коттеджей или квартир. В этом случае можно сэкономить на услугах монтажников.

В остальных случаях монтаж лучше доверить профессионалам из компании, которая изготавливает рольставни. Таким образом, вы сбережете свои нервы и силы, время и деньги, которые есть риск потратить в будущем на переделку недостатков самостоятельной работы. Также стоит помнить о том, что гарантия компании-изготовителя рольставней не распространяется на их дальнейшее бесплатное обслуживание, если монтаж был произведен своими силами.

Инструкция по монтажу роллет

Рекомендуемый набор инструментов и принадлежностей, необходимых для монтажа рольставни.

Развернуть

Наименование инструмента

Количество

Электроперфоратор

2

Электродрель

1

Шуруповерт аккумуляторный

1

Электрическая угловая отрезная машинка

1

Адаптер SDS с быстрозажимным патроном

2

Клёпальный пистолет

2

Уровень строительный брусковый 1,5м

1

Ящик инструментальный

2

Молоток слесарный 400 гр

2

Кувалда

1

Набор ударных инструментов(зубило, шлямбур, пробойник, кернер)

1

Ножовка по металлу

1

Ножницы по металлу

1

Пассатижи

1

Кусачки боковые средние

1

Набор напильников

1

Набор отверток твёрдосплавных

1

Набор гаечных ключей

1

Лестница универсальная 4-х сложений

1

Лестница универсальная 3-х секционная (более 6м)

1

Пистолет силиконовый

1

Прибор-тестер

1

Электропаяльник 60 Вт

1

Электроудлинитель не менее 30 м

1

Отвертка эл. индикаторная

1

Рулетка 5 м

1

Штангенциркуль 125 мм

1

Очки защитные

2

Каска строительная

3

Аптечка универсальная

1

Стандартный набор сверл по металлу

1

Бур по бетону O 6 мм L=160-200 мм

2

Бур по бетону O 8 мм L=200-260 мм

2

Бур по бетону O 10 мм L=550 мм

2

Бур по бетону O 12 мм L=550 мм

2

Бур по бетону O 14 мм L=750 мм

2

Бур по бетону O 16 мм L=950 мм

1

Бур по бетону O 18 мм L=550 мм

1

Бур по бетону O 20 мм L=550 мм

1

Примечание: Рекомендуемая численность монтажной бригады — 3 человека:
слесарь-электромонтажник — 1 человек, слесарь-монтажник — 2 человека.

Перед тем как приступить к установке рольставни, необходимо проверить наличие всей комплектации.

В комплект одной роллеты должно входить

  • защитный короб в сборе;
  • полотно рольставни;
  • пара направляющих шин;
  • набор комплектации.

Подготовка проема для монтажа рольставни

Поверхность где будут установлены направляющие шины и защитный короб должны быть ровными и гладкими, без трещин и наплывов от штукатурного раствора.

Подготовка роллеты

Подготовка направляющих шин рольставен для накладного монтажа

рис.1 Накладной монтаж.

Для накладного монтажа, необходимо взять направляющие шины и приложить их друг к другу глухими сторонами. Отметить маркером места для крепления, расстояние между креплениями примерно 450-550 мм, верхнее и нижнее крепление должно располагаться на расстоянии 100-150 мм от обрезов шин. Рассверлите отверстия O12 мм для последующей установки заглушек.

Примечание: не рассверливайте шину насквозь!!!

Подготовка направляющих шин рольставен для встроенного монтажа

рис. 2 Встроенный монтаж.

Для встроенного монтажа, положите шины ребром и рассверлите отверстия в ребре жесткости на таком же расстоянии, как и для накладного монтажа, используя тоже расстояние 450-500мм между отверстиями, сверлом O 12мм.

Примечание: не рассверливайте шину насквозь!!!

В зависимости от типа монтажа, просверлить отверстие в обеих боковых крышка короба для дальнейшего крепления к проему.

  • Для монтажа на проем отверстия располагаются в задней части бортов боковой крышки (рис.3).
  • Если монтаж рольставни производится в проем, сверлить в верхней части бортов обеих крышек (рис.4).
  • Для комбинированного типа монтажа конструкции, сверлить  по два отверстия в верхнем и заднем бортах каждой боковой крышки.

рис.3 Накладной монтаж.
рис.4 Встроенный монтаж.

Со стороны расположения приводного механизма, необходимо просверлить отверстие в боковой крышке короба (рис.5), для вывода приводных элементов.

Примечание: действие (рис. 5) для наружного типа монтажа для вывода кардана, ленты, шнура, корда или провода электропривода.

рис.5

Следующим действием необходимо установить  два направляющих устройства в боковые крышки, и вставить направляющие шины в ноги боковых крышек (рис.6).
рис.6

Установка каркаса рольставни на закрываемый проем

Накладной монтаж

Наложить на обрамление проема.

рис.7

Встроенный монтаж

Установить внутри проема.

рис.8

Каркас роллеты должен быть выставлен по уровню. Направляющие шины и защитный короб рольставни должны плотно прилегать к плоскости проема по всей высоте и ширине.

Действие для конструкций с накладным типом монтажа.
рис. 9
После того как выставили конструкцию по уровню, наметьте место расположения отверстия для дальнейшего вывода элементов управления:

  • для шнура электропривода — отверстие O 12 мм
  • для ленты — отверстие O 16 мм
  • для корда, кардана — отверстие O 14 мм.

В просверленное отверстие установить предохранительную пружину для шнура или трубку (рис.10) для корда.
рис. 10

Крепление каркаса рольставни к проему

Накладной монтаж

рис.11

Встроенный монтаж

рис. 12

Снимите защитную пленку с короба рольставни и установить каркас на место монтажа. Сверлить отверстия для установки дюбелей рекомендуется длинным буром, чтобы избежать повреждения элементов роллеты.

Осуществляя крепеж необходимо периодически контролировать правильность установки  при помощи монтажного уровня.

Каркас должен быть надежно закреплен и не представлять потенциальной опасности для здоровья и жизни людей. Для крепежа запрещается использовать силикон, деревянные заглушки или монтажную пену.

При монтаже рольставни с электроприводом необходимо соединить кабель с клеммами выключателя в соответствии с инструкцией по подключению электродвигателя рольставни.

При монтаже механического типа привода рольставни — заправьте ленту, шнур или корд в направляющие.

рис. 13

рис. 14
В просверленное ранее отверстие, в стене (для накладного типа монтажа), заправьте кабель двигателя или ленту. Кордовый трос или шнур необходимо заправить в предохранительную пружину или трубку, и закрепить.

Закрепить приводные механизмы: карданный, кордовый, шнуровой или ленточный.

рис. 15

рис. 16

Крепление приводных механизмов при встроенном монтаже производится на направляющую шину при помощи саморезов или заклепок.

Установка полотна роллеты

Установка полотна нужно заводить за валом со стороны задней части защитного короба в направляющие шины (рис. 17). Чтобы избежать повреждения покрытия полотна обернете вал тряпкой.

рис. 17
При монтаже рольставни с механическими приводами закрепите на шкиве шнур, ленту или корд (рис. 18). Вращая вал произведите намотку тягового элемента на шкив, для дальнейшего управления полотном.
рис. 18
Следующим действием необходимо закрепить полотно рольставни с подвесным механизмом (рис. 19, 20) (ригелями или тяговыми пружинами). Заведите их сбоку в верхнюю ламель полотна.
рис. 19
рис. 20

Крепление ригеля

Приложить блокирующий ригель к валу и зафиксировать его ригельными кольцами, свести кольца до упора. Ригель должен попасть в установочные отверстия колец. В таком положении кольца нужно зафиксировать саморезами. Сверлить вал, для установки самореза не нужно, саморез устанавливается в отверстие ригельного кольца и закручивается до упора в стенку вала.

рис.21
рис. 22

Крепление тяговой пружины

Тяговая пружина крепиться с перфорационные отверстия вала. Нужно сжать окончание тяговой пружины и вставить в вал.

рис. 23
Для ограничение поднятия полотно, нужно установить стопора в нижнюю планку. Просверлить сквозные отверстия в концевой планке на расстоянии 50-100 мм от направляющих шин. В отверстия установить через подкладку стопорный болт и прикрутить к нему стопор.
рис. 24

Финальная настройка и подключение роллеты

Для конструкции с ПИМ (пружинно-инерционным механизмом) после установки полотна в направляющие шины, и установки тяговых пружин, необходимо натянуть пружину установленную в валу, вращая вал от себя (если открытая часть короба смотрит на вас). Придерживая вал, установить тяговые пружины в перфорационные отверстия вала.

Придерживая полотно за стопора проверить работу ПИМ.

При необходимости, добавить или уменьшить количество оборотов пружины.
рис. 25
Руководствуясь инструкцией по подключению электропривода, произвести подключение к сети и настройку концевых положений полотна рольставни.

Установить защитную крышку короба в паз и зафиксировать ее заклепками или саморезами.

рис. 26
Для предотвращения несанкционированного вскрытия (отворачивания) конструкции и получения доступа к элементам управления,  по окончанию монтажа нужно рассверлить шлицы головок саморезов, винтов, шурупов.

Технологические отверстия на направляющих шинах (при накладном монтаже) закрываются при помощи заглушек.

Скачать (PDF 1,2 Mb)

Простая установка рольставен: Руководство S&S 2021

Рольставни — один из самых популярных и эффективных способов защиты помещений от всевозможных угроз. У них есть много преимуществ, в том числе конфиденциальность, экономия места и теплоизоляция, а также защита от нежелательных посетителей любого рода.

После того, как вы сделали первый шаг и купили рольставни, вам нужно будет установить их перед входом в вашу собственность. Это сложный процесс, и к нему не следует приступать тем, у кого нет опыта установки или использования рольставен.

Служба установки S&S обеспечивает тщательную установку полностью оборудованной командой преданных своему делу инженеров, способных работать с рольставнями любой марки и модели. В следующем руководстве представлен краткий обзор шагов, необходимых для установки рольставней, но мы всегда советуем обращаться за помощью и советом к специалистам.

Работа в команде

Рольставни — это тяжелое оборудование, и их никогда не должен устанавливать один человек. Для эффективной установки рольставен убедитесь, что вы работаете с как минимум одним или двумя членами команды, которые помогут поднять и установить рольставни на место. Это снизит риск травм и растяжения мышц.

Проверка деталей

При доставке рольставни первым делом необходимо проверить наличие всех необходимых деталей. Последнее, что вам нужно, это пройти половину пути установки, прежде чем вы поймете, что вам не хватает жизненно важного компонента.

Это может быть не только опасно, но также может означать, что ваша витрина должна оставаться непригодной для использования, пока вы ждете прибытия недостающей детали. Чтобы избежать этого, убедитесь, что у вас есть все необходимое оборудование.

Подготовка места

Прежде чем устанавливать рольставни, необходимо подготовить место для установки. На нем не должно быть рыхлой штукатурки или кирпичной кладки, которые могут мешать, или неровностей, которые могут повлиять на работу рольставни. Крепежные поверхности должны быть чистыми и сухими, так как это поможет вам установить рольставни качественно и без непредвиденных проблем.

Вам также необходимо убедиться, что конструкция проема достаточно прочная, чтобы выдержать вес самой рольставни, и что размеры вашей рольставни были правильно изготовлены, чтобы соответствовать рассматриваемой площади.

Установка жалюзи

Установка роллет — сложная работа, и ее лучше всего выполнять опытному инженеру. Потребности в установке будут различаться в зависимости от типа рольставней, которые вы решили приобрести. Для жалюзи с внешней посадкой, включая ручной ремень, кривошипно-шатунный механизм и электрическое управление, требуются несколько иные методы, чем для жалюзи с открытой посадкой, и всегда лучше ознакомиться с отдельными инструкциями для конкретного типа.

Тем не менее, в большинстве случаев требуется установка самих жалюзи в закрытом положении перед установкой рабочего механизма, который позволит вам поднимать и опускать жалюзи. Последним шагом, предпринятым инженерами-установщиками, должна быть очистка области затвора и удаление любого мусора, образовавшегося в процессе.
