Установка петель на двери: пошаговые инструкции

Содержание

  • 1 Разновидности дверных петель
  • 2 Подготовка необходимых инструментов
  • 3 Правильное нанесение разметки
  • 4 Правильный монтаж дверных петель
    • 4.1 Установка врезных петель
    • 4.2 Установка накладных петель
    • 4.3 Установка ввертных петель

Установка петель на двери – важный этап монтажа дверного полотна и коробки. С одной стороны, данный процесс не вызывает никаких проблем, так как сводится к установке самих петель и закреплении дверного полотна, а с другой — требует временных затрат, а также терпения и наличия необходимых для монтажа инструментов. Перед тем, как установить дверные петли своими руками, задумайтесь о том, сможете ли вы добиться высокого качества работы. Именно от правильности монтажа петель и дверей на них, во многом зависит дальнейшая их эксплуатация.

Монтаж дверных петель на полотно

Разновидности дверных петель

Особенности установки тех или иных петель будут зависеть от их разновидности. Петли классифицируются по особенностям строения и крепления на три основных вида:

  • Накладные. Состоят из двух одинаковых частей, скрепленных между собой. Одна часть закрепляется на дверной коробке, другая – на полотне. Также есть универсальные петли, которые представляют собой единое целое. Установка накладных петель не требует специальных навыков и является наиболее простой и доступной каждому.

Дверные петли накладного типа

Врезные. Отличаются более сложной и длительной установкой, для которой необходимо специальное оборудование и навыки работы с ним. Сложность монтажа компенсируется широким распространением врезных петель, а также их надежностью и долговечностью.

  • Ввертные. Крепятся при помощи штырьков с резьбой – они вворачиваются в дверное полотно, тем самым надежно закрепляясь на его поверхности. Обычно устанавливаются в количестве трех штук на одну дверь, отличаются количеством крепежных штырьков.

Три вида ввертных петель для дверей

Также существуют скрытые дверные петли, которые отличаются высокой сложностью установки, но гарантируют отличную защищенность и безопасность жилья.

Подготовка необходимых инструментов

Процесс установки немыслим без набора определенных материалов, инструментов и оборудования, необходимого для работы. Так, перед началом монтажа следует подготовить:

  • дверные петли.
  • шуруповерт и набор шурупов.
  • карандаш (необходим для нанесения разметки).
  • набор деревянных клиньев для выравнивания конструкции.
  • строительный уровень.
  • молоток и стамеска.

После того, как вы убедились, что в рабочей зоне есть перечисленные выше инструменты и материалы, можно приступать к монтажу дверных петель.

Правильное нанесение разметки

Установка дверных петель на глаз недопустима – даже небольшая погрешность может привести к перекосу и деформации дверного полотна и конструкции. Разметка выполняется карандашом следующим образом:

  1. Приложите петли на места предполагаемой установки. Размещение петель должно осуществляться с минимальным отступом от краев двери (верх и низ) на 20 сантиметров.
  2. Обведите приложенные к дверному торцу петли карандашом, после чего отложите их.
  3. С помощью стамески и молотка сделайте углубления в размеченных областях, необходимые для установки врезных петель.

Общий вид выреза под дверную петлю

Перед тем, как установить петли на дверь, необходимо разметить дверную коробку. Данная операция потребует сноровки и терпения, чтобы правильно определить место установки петли:

  1. Установите полотно в коробку и зафиксируйте посредством деревянных клиньев так, как она должна будет находиться в установленном состоянии. Для выравнивания дверного полотна следует воспользоваться строительным уровнем.
  2. После выравнивания полотна отметьте на коробке места соприкосновения дверных петель с дверью.
  3. Как и в случае с дверным полотном, посредством молотка и стамески сделайте необходимое число углублений под установку дверных петель.

Уже врезанная в дверной проем петля

Правильный монтаж дверных петель

Установка врезных петель

Врезка петель в межкомнатную дверь – наиболее сложная процедура из всех возможных, поэтому освоив ее, вы сможете без труда установить накладные и вворачиваемые петли. Процедура монтажа врезных петель выглядит следующим образом:

  1. Утопите петли в сделанных на предыдущих этапах работы углублениях на двери.
  2. При помощи шуруповерта проделайте отверстия в дереве под петли.
  3. Возьмите подходящие по диаметру шурупы и посредством шуруповерта закрепите с их помощью петли на дверном полотне.
  4. Установите дверь в дверном проеме и закрепите ее деревянными клиньями.
  5. Утопите петли в сделанных углублениях, после чего повторите шаги 2-3.

Крепление петель на полотно

Во время монтажа внимательно следите за тем, чтобы дверь ровно стояла в коробке и не смещалась в процессе установки. Перед тем, как навесить дверь на петли, тщательно выровняйте ее в дверном проеме при помощи строительного уровня (как при разметке).

Установка накладных петель

Это наиболее простой в использовании способ, который не требует врезки и предварительной подготовки двери и дверной коробки (без создания углублений). Простота заключается и в конструкции таких петель, и в особенностях монтажа – не надо думать, как приварить петли и как можно прочнее закрепить их в гнезде.

Монтаж похож на установку врезных петель, однако детали устанавливаются не в специальные углубления, а просто прикручиваются к торцу двери и коробки при помощи шурупов. Как и в предыдущем случае, важно поддерживать правильное положение дверного полотна в пространстве на всем протяжении монтажа петель.

Петли накладного типа просто прикручиваются

Установка ввертных петель

Монтаж ввертных дверных петель не вызовет проблем даже у начинающего мастера. Как правило, установка сводится к выполнению трех простых шагов:

  1. Перед тем, как поставить петли на дверь, необходимо просверлить в дверном полотне отверстия по специальному шаблону, который обычно идет в комплекте с петлями. Гнезда под петли высверливаются как на двери, так и на коробке, на одном уровне.

Процесс сверления отверстий

  1. Следующий шаг – установка петель на свои места. Одна половинка ставится на дверь, вторая на коробку.
  2. Заключительный этап – «нанизывание» дверных петель на коробочные. На этом простой монтаж петель завершается.

Установка петель на места

После завершения установки рекомендуется смазать дверные петли, чтобы предотвратить скрип при открывании и закрывании дверей, а также продлить срок службы дверных петель. Если у вас остались вопросы по поводу правильной установки дверных петель, вы можете получить дополнительную информацию из видео (а также закрепить уже полученные из данной статьи сведения), которое можно найти и воспроизвести ниже.

Установка петель межкомнатные двери: «бабочка» и врезные

Содержание

  • Популярные виды навесов
    • Накладные типа «бабочка»
    • Врезные карточные
    • Угловые
    • Скрытые
    • Ввертные
    • Двухсторонние
  • Накладные петли: особенности и монтаж
    • Правильная установка петель без врезки
  • Врезные модели: виды и монтаж
    • Врезка петель в межкомнатные двери

Петлевая группа дверной фурнитуры представлена на рынке в широком ассортименте. Попробуем разобраться во всем разнообразии петель и почему именно накладные пользуются такой популярностью. Так как установка петель «бабочка» на межкомнатные двери не требует знания сложных технологических процессов, этот материал будет особенно полезен начинающим мастерам.

Популярные виды навесов

Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. Поэтому перед покупкой нужно определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.

Накладные типа «бабочка»

Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей. Внешний вид навесов напоминает крылья бабочки в раскрытом виде.

Врезные карточные

Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые. Поэтому при покупке навесов нужно знать, в какую сторону будет открываться дверь.

Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.

Угловые

Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.

Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.

Скрытые

Имеют высокую степень защиты от «непрошенных гостей». Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Для этого вырезаются выемки значительной глубины в месте монтажа. Их используют в основном для входных дверей.

Установка двери с наплавом обеспечивает маскировку креплений, эстетичный вид и исключает срезание петель с внешней стороны.

Ввертные

Этот вид значительно отличается от других аналогов. У него отсутствуют привычные нам крылья на навесах, а штифты вкручиваются непосредственно в деревянную коробку двери и створку. Видным остаётся только шарнир. Ввертные петли обычно устанавливают на двери, у которых прорезан фальц.

Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов. В противном случае могут появиться перекосы, трещины и нарушение структуры полотна.

Двухсторонние

Их устанавливают на двери в местах с большой проходимостью людей.

По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

Преимущества пластин:

  • имеют эстетичный внешний вид;
  • не требуют специальных инструментов для монтажных работ;
  • поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

Недостатки навесов:

  • крепления рассчитаны только на идеально ровное полотно;
  • некачественный металлический материал способствует деформированию изделия под тяжестью двери;
  • снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

  • канцелярский нож;
  • дрель или шуруповёрт;
  • саморезы;
  • свёрла.

Технология выполнения монтажных работ:

  1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.
    Разметка крайних отверстий производится шилом

    Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.

  2. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
    Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.
    Проверка зазоров между петлей и полотном: они должны быть одинаковыми

    Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.

  3. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
    Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.
    В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

    Убираем полотно в сторону.

  4. Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
  5. Прикладываем и продавливаем шилом крайние отверстия.
  6. Высверливаем отверстия под саморезы и вкручиваем их.
  7. Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Правильно установленная петля

Врезные модели: виды и монтаж

Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

Популярные виды таких петель:

  1. Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
  2. Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
  3. Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

Врезка петель в межкомнатные двери

Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

  1. Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
  2. Сначала прикладывают крепление на створку и отмечают карандашом его размер.
    Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

    Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место. Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза.

    Простой фрезер облегчит работу

    Вставляем навес в гнездо и шурупами его закрепляем.

  3. Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами.
    Правильно установленная врезная петля

    Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

Работа выполнена!

Установка поднимите, оставайтесь открытыми Фурнитура для дверей шкафа

Я спроектировал пару шкафов на кухне, где я хотел, чтобы двери поднимались, чтобы открываться. Прежде чем строить шкафы, я осмотрел варианты оборудования для подъемных дверей шкафа. Было довольно много вариантов по цене от смешного до разумного. Я знал, что смогу найти способ получить желаемую функцию по цене, которую я был готов заплатить.

В целях дизайна я хотел, чтобы над каждым из холодильников и морозильников была одна дверца шкафа. Над духовками я построил сортировщик сковородок, оставив место для еще одного неглубокого шкафа над ним. Все эти шкафы слишком широки, чтобы одна дверь открывалась наружу. Двери, закрывающие каждое из этих пространств шкафа, должны были открываться вверх.

Инструкции по установке оборудования ???

Я заказал четыре разных опорных рычага, чтобы попытаться выяснить, какой из них будет работать лучше всего. Найти инструкции по установке оборудования до его заказа практически невозможно. Открыв упаковку и вытащив ее, я понимаю, почему компании не публикуют инструкции по установке на своих веб-сайтах.

Установка подъемных дверных опор шкафа

Для всех подъемных опорных систем требовались дверные петли шкафа. Я использую эти: Blum Soft-Close 110 градусов Вкладные петли BLUMotion Clip Top для бескаркасных шкафов . Устанавливаются точно так же, как и с обычными дверцами, открывающимися вбок, но монтажные планки устанавливаются сверху шкафа, а не сбоку. Затем устанавливается «опора крышки» или «дверной упор». Над печами я использовал опору крышки петли Douper .

По всем системам фиксации крышки, которые я смог найти, я не смог четко определить, учитывались ли какие-либо изменения инструкций для вкладных дверей. Потребовалось много проб и ошибок, чтобы установить их правильно. Если вы планируете установить именно эти ножки, вот что я сделал для желаемого угла открытия 90º:

  • Центр детали, установленной на двери, смещен на 106 мм (от края петли)
  • Деталь шкафа смещена на 32 мм от точки «закрытая дверь». (Мои двери встроены, поэтому я измерял от задней лицевой рамы, где моя дверь останавливается, когда она закрыта.)
  • Верхний винт находится на 160 мм ниже места крепления шарнирной пластины.

В идеальном мире это бы сработало. Это не так. Поворот крышки не открывал дверцу шкафа. Вместо того, чтобы полностью изменить расположение, я просто удалил один из винтов на части корпуса. Таким образом, я смог повернуть эту фигуру и попробовать разные позиции. Я заменил этот второй винт после того, как нашел правильное место. Значение правильного места; костяшка открыла дверь, дверь открылась под правильным углом, и дверь полностью закрылась.

Установка на любой из них не прошла гладко, но была намного проще на верхней двери, потому что этот шкаф представляет собой просто открытую полость. Много места, чтобы вставить дрель / шуруповерт, чтобы прикрепить оборудование.

Прорези на шкафу сортировщика имеют ширину всего 3″. У меня едва хватило места, чтобы вкрутить винты в корпус держателя кастрюли. Мне пришлось использовать поворотный держатель бит , чтобы хотя бы приблизиться.

В конце концов я установил их оба, и они работают хорошо. Одного на дверь достаточно, чтобы держать дверь открытой самостоятельно. Такой сценарий мог бы понадобиться, если бы нужно было использовать две руки, чтобы вытащить что-то из шкафа. Мы еще не нашли себя с этой потребностью. Прошло всего пару дней с тех пор, как я установил эти двери, так что это могло произойти.

Мы используем шкаф сортировщика только часто. Пока мы просто открываем его одной рукой, а другой берем кастрюлю. Как петли Blum, так и фиксатор крышки имеют функцию «мягкого закрывания», поэтому дверь не захлопывается. Закрывается медленно и бесшумно. Если только вы не отпустите его сразу после того, как костяшки крышки останутся согнутыми и капать из полностью открытого. Тогда у него слишком много импульса, чтобы мягкое закрывание могло остановить силу.

Я купил четыре системы Douper, но обнаружил, что одна из них была повреждена, когда я вынимал ее из упаковки. Поэтому, когда я перешел к шкафам над холодильником, мне пришлось использовать один из других приобретенных мной вариантов. Что означает, что я должен был разобраться в другом наборе разрушений.

На этот раз я использовал Sugatsune NSDX-20RK, правую регулируемую мягкую опору . Сам того не осознавая, я заказал четыре «правых» дверных упора. Опять же, одна опора держит мои двери открытыми, но если ваша дверь очень тяжелая, вы можете захотеть получить правую и левую боковые опоры.

Как я упоминал ранее, нет упоминания о том, как использовать этот продукт со вкладными дверями, поэтому я импровизировал с предоставленной информацией.

Еще раз поделиться тем, что я сделал, если вы хотите знать, что я сделал. Для желаемого угла раскрытия 90º …

  • Центр детали, устанавливаемой на дверь, смещен на 98 мм (от края петли)
  • Деталь шкафа смещена на 32 мм от точки «закрытая дверь». (Мои двери встроены, поэтому я измерял от задней лицевой рамы, где моя дверь останавливается, когда она закрыта.)
  • Верхний винт находится на 97 мм ниже места крепления шарнирной пластины.

Не могу быть уверенным на 100%, но мне кажется, что их оказалось немного проще установить, чем первые. Они оба были немного расстроены. Я серьезно установил только две двери в пятницу и еще две в субботу.

Такими темпами я не закончу кухню до марта. И снова остров стал местом сброса всех инструментов и расходных материалов, которые я использую. По крайней мере, я не поглотил обеденный стол. Нам есть где поесть!

Мне нравятся 12-дюймовые тяги . То же, что и ручки, которые я использовал на панелях посудомоечной машины . Дело в том, что

Я никогда не пробовал две другие аппаратные системы, которые купил, потому что не мог понять их инструкций. При поиске в Интернете, чтобы попытаться найти больше рекомендаций, я обнаружил еще один вариант, который я не видел изначально. Подъемная система Blum AVENTOS HK-XS для дверей небольших шкафов . Онлайн-инструкции для тех, кто действительно имел смысл. Я вообще люблю продукцию Blum, но с большим пренебрежением отношусь к их запутанным инструкциям. Если я когда-нибудь соберу еще один шкаф, где мне понадобится поднимающаяся дверь, я попробую Blum.

Эти подъемные дверцы шкафов наводят меня на мысль: если бы производители тратили столько времени на написание инструкций по установке оборудования, сколько мне потребовалось, чтобы выяснить, как установить их оборудование, мне не потребовалось бы так много времени, чтобы установить их оборудование!

Как установить скрытые петли для еврошкафа

Детали проекта

Skill

1 из 5
Легкий

Стоимость

$7 за две петли. (Винты и монтажные пластины являются дополнительными.)

Расчетное время

30 минут на дверь

«Хотим установить дверцы шкафов со скрытыми петлями. Как мы это делаем?» — Джеффри Оденвальд, Чесапик, Вирджиния,

Краснодеревщик Стив Рока отвечает: Вешаете ли вы новые двери, как я делаю здесь для шкафа в прихожей, или заменяете старые петли, установить скрытые или европейские петли — мечта. В отличие от торцевых или ножевых петель, часто используемых в кухонных шкафчиках, их можно регулировать по трем осям поворотом отвертки, поэтому вы легко сможете точно отрегулировать посадку дверцы.

Скрытые петли могут использоваться в шкафах с лицевой рамой или без рамы, а также на дверях любого типа, включая полностью накладные, частично накладные или вкладные, при условии, что толщина дверей составляет не менее ½ дюйма. Петли, которые я использую, предназначены для бескаркасных шкафов со встроенными дверцами.

Чтобы найти петлю, подходящую для вашего типа двери, обратитесь к онлайн-брошюрам производителя петель и в службу поддержки клиентов. Затем, имея в руках нужные петли, выполните описанные ниже шаги, чтобы установить их.

Скрытые петли для шкафа в 9Ступени

1. Пометить дверь

Райан Беньи

  • С помощью комбинированного угольника отметьте линию на задней части дверцы, параллельную краю со стороны петель, и отступ на ⅞ дюйма.
  • Затем сделайте отметки поперек этой линии на расстоянии 3,5 дюйма от верхнего и нижнего краев, как показано на рисунке. Точка пересечения линий отмечает центр отверстия для чашки петли, той части, которая утоплена в дверь.

2. Просверлите отверстия под чашки

Райан Беньи

  • Чтобы просверлить отверстие с плоским дном для чашки, вам понадобится сверло Форстнера диаметром 35 мм. Отметьте линию глубины на ½ дюйма вверх по стороне сверла, поместите ее в центральную точку и просверлите дверь, пока не достигнете линии.
  • Выдуйте стружку и установите чашку, чтобы убедиться, что фланцы петли касаются поверхности двери.
  • Просверлите остальные отверстия под чашки.

3. Установите чашки шарнира

Райан Беньи

  • Вдавите чашки петель в отверстия. Расположите квадрат стропила, как показано, чтобы петля оставалась выровненной.
  • С помощью самоцентрирующегося сверла диаметром 7/64 дюйма просверлите направляющие отверстия через отверстия для винтов во фланцах с обеих сторон чашки, как показано на рисунке. Вверните в эти отверстия шурупы № 6 диаметром ⅝ дюйма, чтобы закрепить каждую чашку.

4. Пометить шкаф

Райан Беньи

  • Установите дверь на место с равномерным зазором по всему периметру и измерьте зазор; 1/16 дюйма является стандартным.
  • Снимите дверцу и с помощью комбинированного угольника отметьте вертикальную линию на боковой панели шкафа на расстоянии 2¼ дюйма от переднего края.
  • Затем проведите горизонтальную линию, как показано, на расстоянии 3½ дюйма (плюс зазор) от верха и низа отверстия.

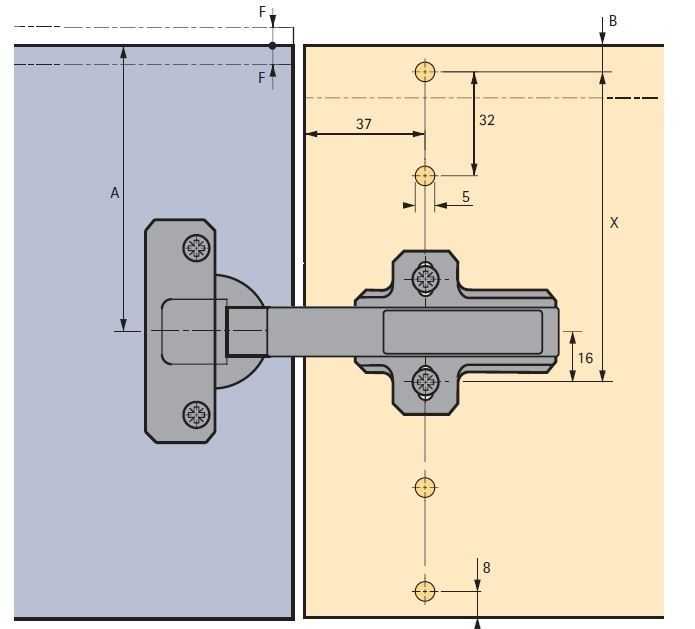

5. Установите монтажную пластину

Райан Беньи

  • Снимите монтажную пластину с петли. Совместите три отверстия для винтов с пересекающимися линиями макета на боковой панели.
  • Используя самоцентрирующееся сверло, просверлите направляющие отверстия в отверстиях пластины, затем прикрепите пластину ⅝-дюймовыми винтами #6, как показано на рисунке.
  • Сделайте то же самое для каждой петли.

6. Установите дверь

Райан Беньи

  • Удерживая дверь в открытом положении, зацепите петли за монтажные пластины, как показано на рисунке.
  • Нажмите на стержни, чтобы зафиксировать их на пластинах. Теперь закройте дверь и проверьте раскрытие.

7. Регулировка из стороны в сторону

Шаг 7

При использовании петли Clip-top Blumotion все, что вам нужно для точной регулировки положения дверцы шкафа, — это отвертка Pozidriv #2. (С помощью крестообразной головки № 2 можно снять винты шарнира.)

  • Проблема: Неравномерный или недостаточный зазор между соседними дверцами, либо дверца не совпадает с рамой шкафа.
  • Решение: Поверните передний винт по часовой стрелке, чтобы прижать край петли дверцы ближе к стенке шкафа, и против часовой стрелки, чтобы отвести конец петли в сторону.

8. Регулировка вверх и вниз

Шаг 8

  • Проблема: Верх и низ двери не выровнены по горизонтали с соседней дверью или краем шкафа.
  • Решение: Поверните средний винт по часовой стрелке, чтобы сдвинуть дверь вверх, и против часовой стрелки, чтобы сдвинуть ее вниз.

➜
