Зазоры при установке пластиковых окон между оконным проемом и рамой

Монтаж пластиковых окон присутствует в повседневной жизни уже более 10 лет. Но не все покупатели оконных блоков ПВХ остаются довольными проведенными работами по монтажу окон. Логика заставляет обвинять в некачественной работе монтажников окон, но на самом деле все гораздо сложнее.

Размер зазора при монтаже пластиковых окон не должен быть чрезвычайно малым или большим – он должен находиться в интервале 15-60 мм.

Выполнить малого размера зазор при установке пластиковых окон требуется очень внимательно, иначе ошибка может стать причиной возникновения чрезмерного напряжения в монтажных швах. Возможны и другие проблемы. Специалисты не рекомендуют делать зазоры менее 15 мм. Размер зазора должен находиться в интервале 15-60 мм. Случаются и особенные ситуации, которые необходимо учитывать.

Порядок монтажа окон из пластика


Как используется монтажная пена?

Существует несколько видов установки окон из ПВХ. Обычная установка связана с удалением старой оконной рамы монтажниками, а в образовавшемся проеме монтируется оконный блок из пластика. При монтаже пластиковых окон могут быть не учтены все размеры проемов.

Компоненты пластикового окна.

Перед началом монтажа окон ПВХ следует заранее осуществить оклейку проема уплотнительной лентой, сжимая ее, иначе рама не будет ровно установлена. Данная лента является паропроницаемой, она пропитана определенным составом, благодаря чему материал долго может оставаться эластичным.

При установке окон из пластика в прохладный сезон лента заранее должна быть разогрета с помощью строительного фена, до того времени, пока она полностью не будет растянута. Потом осуществляют установку рамы в оконный проем. Для этого используются распорные клинья.

С каждой боковой части рамы оконного блока укрепляют бутилкаучуковую водоизоляционную ленту. Затем производят заполнение монтажного зазора с помощью строительной монтажной пены. Соблюдение правил монтажа пластиковых окон связано с надлежащим контролем над использованием пены при их установке.

Монтажная пена должна быть защищена водонепроницаемой лентой, сокращенное название ПСУЛ, что не допустит выступания пены наружу. Вместе с тем лента является защитой от попадания солнечных лучей и избытка влажности. Когда произойдет затвердевание пены, то ее выступающие избытки следует удалить. Далее производится отделка зазора с помощью защитной пароизоляционной ленты со стороны самого помещения, а не с внешней поверхности рамы.


Как монтируется рама оконного блока ПВХ?

Предельные отклонения от габаритных размеров коробок оконных блоков при монтаже оконных блоков из алюминиевых и ПВХ профилей.

Далее следует рассмотреть, как осуществляется процедура монтажа пластиковых окон. Все правила установки предписаны ГОСТом 30971-2002, который предусматривает несколько этапов. Вначале проводится подготовка окна из ПВХ путем просверливания отверстий, позволяющих крепить анкеры. Каждая боковая поверхность должна быть оклеена с помощью водоизоляционной ленты, что осуществляется прямо на поверхность рамы, то есть снаружи окна по краю.

Особое внимание следует уделить расстоянию, которое образуется между рамой и внешним краем стены, его размер составляет больше 120 мм. Следует проверить размер ширины образованного зазора между оконной рамой и стеной, которая должна составлять 2-4 см, а размер зазора должен составлять 5-20 мм.

На следующем этапе требуется выполнить работы по выставлению тех элементов рамы, которые являются горизонтальными, одновременно проверяя их горизонтальное расположение. После этого переходят к аналогичной процедуре с вертикальными элементами рамы.

Для крепежа рам применяются анкерные пластинки и анкеры. По окончании установки осуществляют удаление клиньев с прокладками. После этого производят углубление каждой опорной колодки в стену на 1-1,5 см. Осуществляют установку отлива путем крепления его к раме шурупами либо к стенке с помощью дюбелей.


Как устранить монтажный зазор при установке подоконника?

Пример расположения опорных (несущих) колодок и крепежных деталей.

Далее устанавливается пластмассовый подоконник. После этого необходимо вставить стеклопакет и осуществить навешивание каждой створки. В образовавшийся зазор следует залить монтажную пену с учетом 2/3 от глубины зазора. По окончании монтажных работ делается настройка конструкции и ее регулирование.

Наиболее распространенное нарушение технологии монтажа окон ПВХ – это нанесение штукатурки на поверхность внешних откосов и внутренних. Согласно требованиям ГОСТ, следует наносить на данные откосы особый паропроницаемый состав. На практике окна ПВХ имеют потребительские свойства, зависящие от качества их монтажа, поэтому наличие человеческого фактора связано с невыполнением важных видов работ по установке пластиковых окон. Становится ясно, что в процессе монтажа окон может быть допущено большое количество ошибок, что происходит из-за двух причин:

  1. Желание хозяев сохранить средства путем экономии на расходах.

  2. Низкий квалификационный уровень монтажников.

Следует учитывать, что допущенные мелкие ошибки в процессе установки способны принести множество неприятностей при эксплуатации окон.

Руководство по монтажу, введенное в 2003 году, является ГОСТом 30971-2002 по выполнению установки окон ПВХ. Документ действует на данный момент, он принят Госстроем РФ, в нем предусматриваются не только этапы монтажа, но и допустимый размер возможных зазоров при монтаже окон ПВХ. Все предписания данного руководства должны неукоснительно выполняться всеми монтажниками при выполнении работ.


Какие должны учитываться требования в договоре на монтаж пластиковых окон?

Рекомендуемые размеры боковых монтажных зазоров.

При покупке окон ПВХ и заявке на их монтаж необходимо заключить соответствующий договор, который должен включать информацию о требованиях к монтажу, которая содержится в руководстве стандарта ГОСТ 30971-2002. В соответствии со СНиП, у любой компании, занимающейся монтажом оконных конструкций из ПВХ, должна иметься инструкция, которую утверждают местные органы исполнительной власти.

Обязательно следует предусмотреть оформление актов приемки-сдачи не только оконных конструкций, но и проемов перед их монтажом. Покупатель может и не знать все предписания ГОСТов и СНиПов, всей информацией должны располагать профессиональные рабочие, но обязательно необходимо знание основных требований, которые должны соблюдаться в процессе установки. Исполнению этих требований следует уделить особое внимание.

Если требования не соблюдены и не проведено соответствующее предварительное исследование влияния температурного уровня, то в итоге это приведет к тому, что будет постоянно образовываться конденсат в области шва, образуемого при монтаже. Причиной этому будет различие в уровне температуры снаружи помещения и внутри него на границе соприкосновения стен, в результате неизбежно будет происходить попадание влаги через оконные откосы.

Устройство ПВХ окна.

Перечисленных выше ошибок при монтаже окон ПВХ с использованием паропроницаемых и водоизоляционных материалов можно и не допустить, так как свойства водоизоляционной ленты не позволят допустить просачивания внутрь помещения в результате появления конденсата. В большинстве случаев особое внимание уделяется монтажным швам, то есть способам их выполнения. В основе монтажного шва заложен определенный слой, включающий разные материалы для изоляции, применяемые в процессе заполнения зазоров.

Какую нормативную документацию используют при установке окон?


Причины появления зазоров

Стандарт ГОСТ 30971-2002 дает соответствующее определение понятию “монтажный зазор”. Федеральный закон под номером 184-ФЗ “О техническом регулировании” (27.12.02) ставит данный ГОСТ и предусмотренные СНиПы на уровень рекомендательных справочников. К выполнению принимаются только нормы, имеющие прямое отношение к обеспечению безопасности при монтаже окон.

Компании, специализирующиеся на монтаже оконных блоков ПВХ, могут не исполнять положения стандарта. Если заказчик станет слишком настаивать, то ему могут предложить внести оплату за монтаж в двукратном размере. Такая обстановка не является безнадежной.

Схема месторасположения креплений.

ГОСТы являются обязательными руководствами для исполнения, если информация о них указана в контракте либо плане. Если компания не работает на основании ГОСТов, то она в любом случае должна выполнить монтаж на основании какого-либо нормативного документа, который принимают в качестве обязательного руководства данной компанией.

Иногда заказчик подписывает контракт, не прочитав его. Нерадивые фирмы рассчитывают только на это. Если возникла конфликтная обстановка в плане плохого монтажа, возмущенному заказчику могут заявить, что он сам пожелал, что ему сделают монтаж оконных рам в течение дня, так как дал свое согласие на такие действия со стороны организации.


Устанавливаем пластиковые окна: условия правильного монтажа

По какой причине оконные компании отрицательно относятся к необязательным, но действующим нормативным документам? Объясняется это тем, что ГОСТом 30971-2002 предписано использование монтажной пены в качестве теплоизолятора. Негативное атмосферное воздействие нейтрализуется за счет применения паропроницаемой саморасширяющейся ленты (ПСУЛ).

Для выполнения данных требований, установленных стандартом, необходима соответствующая подготовка проема. Он должен быть выровнен, а все дефектные поверхности закреплены с помощью грунтовки. Выполнение подготовительных работ обычно относят к этапу проведения общестроительных работ. Поэтому монтажники пластиковых окон не берутся за эти работы, а ставят оконные блоки в неподготовленные проемы.

После установки форма монтажных расстояний может оказаться некачественной. Щели, то есть зазоры, могут быть любой формы, в том числе и извилистой, с большими размерами, поэтому с помощью ленты ПСУЛ их уже закрыть не представляется возможным. Выходом из ситуации будет являться оштукатуривание швов с помощью паронепроницаемого атмосферостойкого раствора, изготавливаемого с использованием цемента при монтаже в летний период. Зимой потребуется быстросхватывающийся состав цемента с полимером.

Иным вариантом является закрытие монтажных швов снаружи с помощью паропроницаемой ленты, служащей водоизолятором. Далее осуществляют установку нащельника, то есть изделия, входящего в комплектацию, предусмотренную изготовителями окон ПВХ. Перед оформлением заказа на установку новых пластиковых окон обязательно исследуют особенности установки и производства окон из пластика.


Принцип устранения зазора между проемом окна и оконным блоком ПВХ

Примеры расположения опорных и распорных колодок при монтаже окон из ПВХ-профилей.

Перед устранением зазора между стенным проемом и рамой оконного блока следует определить то, из какого материала сделана стена. При наличии окон, размер которых одинаковый, а размер проемов увеличен, зазор устраняют с помощью деревянных прокладок. Их крепят к нижним углам оконной коробки, поэтому размеры прокладок должны быть большими. После монтажа прокладок произойдет уменьшение зазора до необходимых 15-30 мм.

Требуется осуществить правильный монтаж колодок с каждой боковой части оконного блока. Колодки устанавливают на ту сторону, которая является противоположной другой стороне с расположенными на ней петлями в верхней части. Вместе с тем колодки требуется устанавливать и на той стороне, где есть внизу петли. Следовательно, если есть две створки, то следует поставить 4 колодки.

С целью устранения широких боковых зазоров следует поместить прокладки из дерева в промежутке между оконным проемом и рамой с максимальным зазором, равным 15 мм.

Каждый из деревянных элементов оконного блока должен быть обработан с использованием соответствующего антисептика. Промежуток между стеной и колодкой требуется заполнить гидроизоляционным слоем.

При увеличенных габаритных размерах окон ПВХ следует демонтировать прежнюю раму, а затем вставить в проем новый блок ПВХ, размер которого соответствует габаритным размерам проема.

Справочные значения несущей способности рамных распорных дюбелей диаметром 10 мм.

Обязательно необходимо помнить, что перед началом установки замерщик, который занимается монтажом окон ПВХ, должен сделать обмер каждого из окон, которые он согласовывает с заказчиком с учетом всех нюансов. Если замерщик допускает ошибку, то компания несет ответственность за нее, поэтому она обязана устранить брак. Устанавливать окна ПВХ при этом нельзя.

Если величина щели будет составлять меньше 15 миллиметров, то это будет связано с усложнением процедуры устранения зазора, поскольку диаметр носика, которым оснащен пистолет-дозатор, равен 10 мм. Заполнив щель, можно получить увеличенный уровень теплопередачи за счет ППУ, который должен проходить тонким слоем в промежутке между конструкцией и оконной коробкой. При большом зазоре расход монтажной пены увеличивается, это относится и к расходу изоляционной ленты, которая потребуется в большом количестве.

Компенсировать щели наибольших размеров следует, ориентируясь на определенные условия. С этой целью обязательно использование специальных листовых теплоизоляторов, например, пенополистирола, подойдут деревянные бруски, возможно использование кирпичной кладки либо расширительного системного профиля. Пользуясь утеплителями в виде листа, можно обеспечить повышенные теплотехнические характеристики.



Порядок обеспечения юридической поддержки при монтаже пластиковых окон

Заключая соответствующий контракт на монтаж пластиковых окон, можно обеспечить себе юридическую безопасность. Указание соответствующих нормативных актов в договоре поможет избежать нарушений правил монтажа. Если сотрудник фирмы пытается предоставить типовой договор, который не является полным, то следует указать на необходимость наличия всех нормативных актов в договоре.

Особое внимание уделяют монтажу окон ПВХ зимой. Если они были смонтированы некорректно, то спустя определенное время на подоконнике возникают лужи либо появляется влага, откосы покрываются плесенью, створки уже не раскрываются. В этом случае необходимо сразу оформлять жалобу в суд.

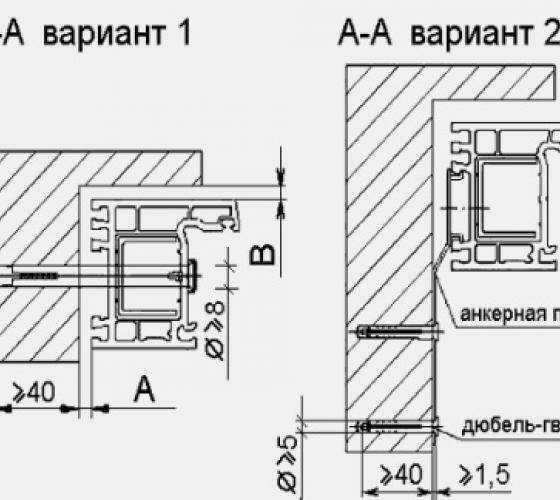

Рекомендуемые минимальные заглубления и посадки дюбелей.

Эффективная поддержка может быть оказана Обществом охраны прав покупателей, где квалифицированную помощь можно будет получить от независимого специалиста. Это позволит выяснить, какую нормативную документацию использовала фирма-установщик окон.

Покупателем будет получено утвержденное независимым экспертом заключение, содержащее информацию обо всех нарушениях, которые были допущены в процессе монтажа окон. Полученные доказательства понадобятся в суде, а это увеличит шансы на успех. Присоединить окно ПВХ к проему будет возможно при наличии ограждающей конструкции.


Зачем требуется утепление откосов окон ПВХ?

Если при монтаже оконного блока учитывают монтажную глубину коробки размером 58 мм, кирпичная стена должна иметь проем, ширина которого составляет 2,5 кирпича, то есть 610 мм. Очень важно принять во внимание и сезонное промерзание стен, которое относится к области монтажного шва, утеплив откосы.

Лучше всего исключить гипсокартон в качестве материала для утепления, так как под ним может возникнуть воздушная камера, где будет происходить накопление конденсата и влаги, которая будет просачиваться в гипсокартонную отделку и разрушать ее. Лучше всего применять пластмассовые откосы, имеющие утепляющие вкладыши либо сэндвич-панели.

Принципиальная схема монтажного шва.

Если стены кирпичные, то обычно производят установку окон, имеющих широкую коробку, размер которой составляет 120 мм. Это обеспечит наличие повышенной температуры в местах, где есть внутренние откосы. Следует отодвинуть оконный блок глубже в сторону помещения, что уменьшает оконную нишу, а теплый воздух начинает лучше циркулировать рядом с поверхностью окна.

Вместе с тем происходит расширение монтажного шва, что повышает его сопротивление в процессе теплопередачи. На внутренней стороне шва обычно прокладывают монтажную пену с целью предотвращения образования конденсата.

Как устранить зазор между оконным проемом и рамой своими руками?

Образовавшуюся щель между окном ПВХ и подоконником должна устранять фирма, которая занималась установкой оконных блоков, но если в нее уже нельзя обратиться по причине ее ликвидации, то проблему можно решить собственными силами. Есть вариант, который связан с обращениями в другие фирмы, которые выполняют те же работы.

Сделать ремонт своими руками можно, если возникло такое желание и есть опыт. Устранить проблему зазоров можно, если имеются специальные инструменты и материалы:

  1. Нож по гипсокартону.

  2. Монтажная пена.

  3. Деревянные бруски.

  4. Болгарка.

  5. Строительный уровень.

Существуют две причины, которые следует учитывать, поскольку из-за них появляются щели и зазоры:

  1. Некачественный монтаж, который приводит к отделению подоконника от специального подставочного профиля.

  2. Подставочный профиль и подоконник выскочили одновременно из оконного паза.

Пример конструктивного решения узла бокового примыкания оконного блока к проему с четвертью в стене из кирпича, с отделкой внутреннего откоса штукатурным раствором.

Во втором случае труднее справиться с проблемой самому, поэтому лучше всего вызвать мастера на дом. В обоих случаях потребуется демонтаж подоконника своими руками. Если материалом для откосов является пластик, то их следует осторожно разобрать на время ремонта оконного проема.

Если поверхность откосов покрыта штукатуркой, в состав которой входит цементный раствор, то их надрезают болгаркой возле самого подоконника, установив круг по бетону. Можно для выдалбливания воспользоваться и зубилом, но сам откос при этом может осыпаться. Подоконник следует осторожно оторвать от проема снизу.

Подоконники чаще приклеивают за счет монтажной пены, а затем они выставляются с помощью подкладок. Следует убедиться в надежной установке подставочного профиля, который должен быть очищенным от пены. Если окно и профиль имеют щели, то обязательно следует вызвать специалиста.

Если проем имеет нижнее основание и нижнюю плоскость, которые находятся на большом расстоянии друг от друга, то следует часть плоскости обработать строительной монтажной пеной, а остальное пространство заполнить брусками. Когда пена полностью высохнет, то есть пройдет 3 или 4 часа в жаркий сезон, то ее подрезают, пользуясь ножом по гипсокартону, поскольку она будет мешать монтировать подоконник на прежнем месте.

Установку подоконника на прежнем месте следует осуществлять, используя подкладки, учитывая оконный уклон, который равен 3-4 градусам. Для этого подойдет уровень небольшого размера. При установке пластиковых окон подоконник должен плотно касаться подставного профиля, а также основания оконного блока ПВХ.

Затем полностью задувают полость, которая осталась под подоконником. Сверху на него ставится груз массой от 9 до 12 кг. С этой целью используют банки (3 л), две из которых ставят по обеим сторонам, а еще одну устанавливают в центр подоконника, оставив груз до следующего дня.

Зазоры при установке пластиковых окон

Kvartirant
Специалист

Качество работы и долгий срок службы пластиковых окон во многом зависит от монтажа. Основные ошибки, которые обычно допускают при остеклении.


  • Некачественная подготовительная работа     приводит к тому, что проем очищается плохо, поверхность остается шероховатой, и в таких случаях пенополиуретан не сможет полностью заполнить все щели, что в дальнейшем будет способствовать скоплению конденсата.

  • Окно не подошло.     Профиль неподходящего размера не позволяет полностью уложить утеплитель (зазор между оконным проемом и рамой должен быть не менее 4 см). Неправильно подобранный профиль поможет окнам пропускать воздух и влагу.

  • Недостаточная глубина оконного проема.     Близкое расположение установки окна к наружной стене приводит к охлаждению стекла, и, как следствие, скоплению конденсата.

  • Некачественная очистка оконного проема.     При установке новых оконных систем в проеме остается пыль, элементы уплотнительной ленты. Это затрудняет хорошее сцепление пенопласта с подложкой. Из-за неправильной очистки основания — новые окна могут пропускать воздух, то есть выдуваться.

  • Плохое отложение системы.     Не оставляйте большой зазор между откосом и окном, зазор не должен превышать 4 см.

  • При нарушении технологии утепления стен     есть риск возникновения мостиков холода. Во избежание этого окна следует устанавливать в однослойной стене по центру, в двухслойной — в боковой части утеплителя, а в трехслойной стене — в теплоизоляционной плоскости.

  • Отсутствие подоконника.     Такой дефект приводит к попаданию влаги под раму пластикового окна. Доска подоконника должна быть уже рамы, чтобы можно было установить подоконник.

  • Отсутствие изоляционной ленты     приводит к быстрому износу оконных систем. Изнутри изолятор должен быть защищен пароизоляционным материалом, а снаружи – паропроницаемым материалом.

  • Засор сливного отверстия     способствует уменьшению герметичности пластиковых окон.
    • Фиксация креплений без предварительной разметки представляет угрозу прочности и жесткости конструкции. Крепеж никогда не должен сопротивляться термической деформации.

  • Фиксация креплений без предварительной маркировки     представляет угрозу прочности и жесткости конструкции. Крепеж никогда не должен сопротивляться термической деформации.

  • Отсутствие кожуха коробки     приводит к продавливанию рамы проемом, деформации пластика.

    • Полутеплое остекление балконов и лоджий

    Лоджия или балкон, которые часто подвергаются воздействию стихии, является неотъемлемой частью любого современного дизайна.

    подробнее

    Как повысить звукоизоляцию окон?

    Комфорт дома или квартиры невозможен без качественной эффективной шумоизоляции.

    подробнее

    Как выбрать дверь в ванную?

    Дверь в санузел должна не только соответствовать специфике помещения, но и иметь прекрасный вид.

    подробнее

    Способы защиты пластиковых окон от взлома

    Безопасность окон является одной из составляющих защиты всего жилого пространства. Нередко злоумышленники проникают в

    подробнее

    Когда нужно менять оконные уплотнители?

    В случае образования конденсата на окне или части окна;

    подробнее

    Материал Менее 1,5 м 1,5 м – 3 м 3 м – 4,5 м
    Алюминий 5 5 7,5
    Сталь 4 5 6
    Древесина 5 5 5
    Белый НПВХ 5 5 7,5
    НПВХ с имитацией дерева 7,5 7,5 11
    Композитные материалы 2,5 5 7,5
