Как установить рольставни самостоятельно на окно или дверь

Скрыть ↑

• Разновидности
• Различают два вида приводов по модели управления:
• Составляющие части
• Особенности монтажа
• Крепежные изделия
• Особенности самостоятельной установки

Установка рольставней – современное решение, которое поможет защитить жилую и коммерческую недвижимость от преступных посягательств, а также  неблагоприятных природных условий. Их монтаж возможен практически в любых местах: дверных, оконных проемах, воротах гаражей, витринах магазинов.

Установка роллетов применяется для достижения следующих щелей:

• Защита от проникновения посторонних в помещения. Существуют монолитные конструкции, которые крайне трудно взломать. Роллеты состоят из прочных металлических пластин, открутить которые незаметно не получится. Преступнику придется воспользоваться электроинструментом, который создаст шум и привлечет внимание окружающих. Для безопасности рольставни можно оборудовать сигнализацией.
• Конструкция изолирует уличный шум, делает помещение темным и тихим, что удобно в ночное время.
• Возможность регулировать попадание света в комнату. Закрывать ставни можно не до конца. Некоторые модели обладают функцией регулировки открывания ламелей по отдельности. Выглядит это так же, как жалюзи.
• Установка рольставней поможет сделать помещение более комфортным. Их наличие сократит потери тепла на 20%.
• Конструкция может украсить фасад дома, так как существует большое количество цветовых и дизайнерских решений роллет.

к содержанию ↑

Разновидности

В основном рольставни отличаются материалом, из которого они изготавливаются, и конструкцией. Эти критерии могут существенно отличаться. По степени защиты от взлома ставни делятся на 8 типов:

• Р1-Р2 – оснащены роликовой прокаткой, служат для защиты от погодных условий и шума, неприменимы в качестве защиты от преступников.
• Р3-Р5 – профили изготавливаются из стали, способны оказать достаточное сопротивление вандалам, взломщикам. Материал аналогичен тому, из которого выполняют решетки для окон, ворота.
• Р6-Р8 – отличаются наиболее высокой степенью защиты. Эти роллетные системы имеют усиленную структуру и могут выдержать выстрел из огнестрельного оружия.

к содержанию ↑

Различают два вида приводов по модели управления:

• Ручной – роллета поднимается посредством физических усилий человека. Для этого имеется специальная механическая ручка. Фиксация полотна происходит при помощи замка, способного блокировать конструкцию.
• Установка рольставней с автоматическим приводом более актуальна для защищенных систем. Такая система открывается при помощи пульта управления. Кнопка может находиться и на блоке управления, находящимся внутри помещения.

Ручные конструкции обычно имеют меньшую массу, так как их изготавливают из алюминия или стали. Бронированные системы весят много, открыть руками их трудно, поэтому большинство конструкций имеет мотор.

Особенности стальных роллет: сталь хорошо изолирует шум, удерживает тепло внутри помещения, препятствует ветру. Ламели обычно пустые, полости заполняют специальной пеной, улучшающей перечисленные качества. Минусом конструкции является ее большая масса. Если не использовать антикоррозийные составы, возрастает риск появления ржавчины.

Особенности конструкций из алюминия следующие: привлекательный внешний вид, существует большое количество внешних оформлений, малая масса, за счет которой изделия можно использовать даже в тех помещениях, которые не смогут выдержать большую нагрузку. Алюминий хорошо изолирует шум, тепло.

к содержанию ↑

Составляющие части

Зная особенности производства, становится возможным создать рольставни своими руками. Система состоит из следующих элементов:

• Полотно – оно является основной частью роллета. Его составляют одинаковые ламели.
• Направляющие – данный элемент служит для направления движения полотна, обеспечивает равномерное перемещение планок в нужном направлении.
• Управление состоит из разнообразных механизмов, от самых простых, таких, как ручка ручного привода, до сложных радиоуправляемых систем открывания.
• Блокировка системы.

к содержанию ↑

Особенности монтажа

Как установить рольставни своими руками, затратив при этом минимум усилий? Потребуется применить накладной монтаж. При этом способе направляющие крепятся на стену по бокам, а короб размещается над окном или дверным проемом. Монтировать нишу в данном случае не требуется. Особенности данный способ имеет следующие:

• Возможность монтажа рольставней своими руками.
• Установить можно в любом месте, способ подходит для любого типа окон и дверей.
• Не мешает дневному освещению.

Единственным минусом можно считать выступание короба за фасад.

Установка роллетов своими руками может быть более сложной, если вы собираетесь применить метод встроенного монтажа, который предполагает фиксацию направляющих на внутренние откосы проема. Такой способ чаще всего применяют для широких дверных проемов или больших окон. Стоит быть готовым к тому, что направляющие частично задержат свет. Конструкция будет иметь большой вес, поэтому ее необходимо оснастить электромотором. Взломать такую роллету трудно. Но для установки потребуется специальная выемка над оконным проемом: ее обычно закладывают, пока дом строится, в противном случае выбить ее нелегко.

к содержанию ↑

Крепежные изделия

Перед тем как установить рольставни, необходимо приобрести крепежные элементы для них. Выбор зависит от того материала, из которого состоит проем, куда будет устанавливаться система. Например, если это натуральный камень, бетон, кирпич, можно использовать дюбель-гвоздь или анкерный болт. Глубина крепления должна составлять минимум 3 см. Если материал стены имеет внутренние пустоты, использовать лучше распорный анкер, вставляться он должен на глубину не менее 6, 5 см.

Перед тем как установить рольставни на окна, обратите внимание на материал, из которого состоит проем. Для конструкций из стали можно использовать саморезы, на деревянное основание конструкция крепится при помощи сквозных стяжных шпилек, шурупов, гвоздевых винтов.

к содержанию ↑

Особенности самостоятельной установки

Самостоятельный монтаж рольставней, инструкция на который довольно простая, не займет много времени, если четко соблюдать рекомендации. Для начала необходимо подготовить проем. Измерьте диагонали: нужно убедиться, что разница между ними не превышает 5 см. Если неровности есть, их потребуется устранить, иначе ставни не будут правильно открываться. Откосы должны быть вертикальными, отклонения допустимы не больше 1,5 см на метр.

Если установить рольставни на кривую поверхность, они будут заедать при открывании. Неровности устраняют при помощи штукатурки, специальных накладок. После этого можно готовить место для боковых направляющих. Нанесите разметку для отверстий, шаг между которыми должен составлять примерно 40 см. Первое крепление должно отступать от обреза направляющей шины на 10 см. затем нужно просверлить отверстие, диаметр которого – 8 мм. В верхней части оно должно быть размером 11,8 мм, туда вставляется декоративная заглушка.

Установка рольставней начинается с рассверливания конструкции под заклепки, отверстия, через которые будет фиксироваться короб, просверливаются заранее. Не стоит забывать про место для привода. После этого можно будет думать, как собрать рольставни, начиная последовательную установку всех элементов.

Когда будет готова поверхность, можно начинать монтировать короб. Он крепится к стенкам при помощи дюбеля. Необходимо избегать перекосов: если элемент будет стоять косо, возникнет проблема с открыванием ставень. После того как короб займет свое место, можно переходить к установке элементов управления системой. Монтаж рольставней в данном случае зависит от приобретенной модели, поэтому нужно воспользоваться инструкцией, которая прилагалась к прибору.

Последним устанавливается полотно. Для фиксации пластин используются специальные автоматические замки. Суппорты для фиксации полотна должны быть установлены в крайнем положении. Проверьте, как работает механизм. Ставни должны откатываться легко, не цепляясь за другие элементы конструкции. Обратите внимание на звуки, скрипы и трение должны отсутствовать. Проблемы обычно возникают, если какой-то элемент установлен неровно. Устранить этот недостаток несложно.

Несложным занятием является установка рольставней. Инструкция по сборке самой конструкции прилагается к каждому прибору, а закрепить его на стене не составит труда, даже если вы никогда раньше этим не занимались. Для работы потребуется простой набор инструментов в виде дрели, строительного уровня, молотка, маркера.

Как выполнить монтаж рольставней своими руками: Пошагово +Видео

Рольставнями называют разновидность жалюзи, которые выполняют как декоративную, так и защитную роль. Из этой статьи вы узнаете как установить рольставни своими руками.

Такие жалюзи используют в качестве ставен на окна, гаражных ворот, они защищают от чужого проникновения, а также пыли, солнечного света и обеспечивают шумоизоляцию.

Если вы хотите, чтобы монтаж рольставен делали специалисты, то будьте готовы к тому чтобы выложить за данный монтаж большую сумму, ведь стоимость установки рольставней довольно высокая.

Но вы можете сэкономить, совершив монтаж своими руками.

[contents]

Содержание:

• 1 Немного о монтаже рольставней
  • 1.1 Виды монтажа
    • 1. 1.1 Наружный монтаж
    • 1.1.2 Накладной монтаж
    • 1.1.3 Комбинированный монтаж
  • 1.2 Правила подготовки
  • 1.3 Инструменты
• 2 Технология установки
  • 2.1 Крепление боковых направляющих
  • 2.2 Крепёжные отверстия их разметка
  • 2.3 Крепление каркаса
• 3 Советы

Немного о монтаже рольставней

Виды монтажа

Монтаж бывает нескольких видов:

1. Наружный;
2. Накладной;
3. Комбинированный.

Наружный монтаж

Его делают чаще остальных.

Для его осуществления требуется довольно серьёзная подготовка откосов, это связано с оборудованием ниши под короб.

При наружном монтаже рольставен короб с полотном закрепляют над дверным или оконным проёмом, а направляющие располагают по двум сторонам от проёма.

Если рольставни закрытые, то они обычно закрывают весь проём и находятся почти наравне с поверхностью стен.

Накладной монтаж

При встроенном монтаже детали рольставен располагают в нише оконного или дверного проёмов. Двери и створки окон при встроенном монтаже должны отворяться в сторону, противоположную установке.

Комбинированный монтаж

При комбинированном монтаже необходима выемка в верхней части проёма окна или двери, ее оборудуют при реконструкции или при строительстве строения.

Комбинированный монтаж предполагает расположение рольставней внутри проёма и когда они открыты не преграждают открыванию окон или дверей в любую сторону.

Правила подготовки

До того, как вы будете устанавливать рольставни своими руками вам необходимо сделать следующее:

1. Нужно померять и сравнить диагонали проёма, и эта разность должна быть не больше пяти миллиметров;
2. Необходимо убедится в том, что на откосах нет никаких неровностей, осыпающейся штукатурки.

Если проём не подходит под вышеперечисленные требования, то его необходимо покрыть штукатуркой или отделать любым подходящим способом.

Инструменты

Для работы вам потребуется следующие инструменты:

1. Перфоратор, дрель, сверла по металлу или бетону;
2. Шуруповёрт и биты;
3. Клепальный пистолет;
4. Ножницы по металлу;
5. Пассатижи и кусачки;
6. Отвёртки и набор гаечных ключей;
7. Молоток;
8. Маркер;
9. Уровень и рулетка.

Если вы планируете устанавливать рольставни на высоте больше полутора метров, то воспользуйтесь стремянкой.

Чтобы подключить привод вам нужно будет воспользоваться отверткой и мультиметром.

Чтобы загерметизировать стыки между направляющими и стенами, необходимо использовать подходящий вам герметик и пистолет для монтажа.

Технология установки

Когда будете распаковывать рольставни, убедитесь в том, что все необходимые детали и комплектующие на месте, а также необходимо убедится, что нет нигде повреждений.

Крепление боковых направляющих

Сначала крепят боковые направляющие.

1. Маркером, рулетки на направляющих шинах намечают отверстия. Чтобы наметить отверстия, направляющие кладут на ровную поверхность. Отверстия намечают в десять или пятнадцать сантиметров от обрезов, направляющих и по всей длине с одинаковым расстоянием в сорок или пятьдесят сантиметров.
2. Для накладного монтажа отверстия передвигают ближе к внешнему краю краю направляющих. Далее сверлят отверстия диаметром восемь миллиметров.
3. Если установка является наружной, то просверливают насквозь обе направляющих шины, а в верхней шине дополнительно делают отверстие диаметром в одиннадцать и восемь миллиметров, чтобы поставить специальные заглушку.
4. Крышку прикладывают к коробу и просверливают насквозь через крышку по два отверстия диаметр, которых составляет 4,2 миллиметра, с каждой стороны.
5. После окончания монтажа рольставен, в данные отверстия будут вставлены заклёпки. Чтобы закрепить короб рассверливают отверстия. Отверстия располагают от типа монтажа. Например, для накладного монтажа их располагают сзади, для встроенного отверстия располагают сверху, а для комбинированного отверстия располагают по обеим сторонам.
6. Для привода высверливают отверстие нужного размера.  В случае, накладного монтажа подрезают короба при помощи кусачек или пассатижей, в том месте, где они соединяются с направляющими. Далее соединяют короб и направляющие.

Крепёжные отверстия их разметка

Собранный каркас рольставен прикладывают к проёму.

Все элементы должны лежать на стене при накладном монтаже, если монтаж встроенный, то конструкция должна находиться на боковом и верхнем откосе.

Очень важно проверить вертикальность направляющих и горизонтальность короба, еще необходимо сверить диагонали.

Сверлом или маркером намечают крепёжные отверстия на стене и откосах.

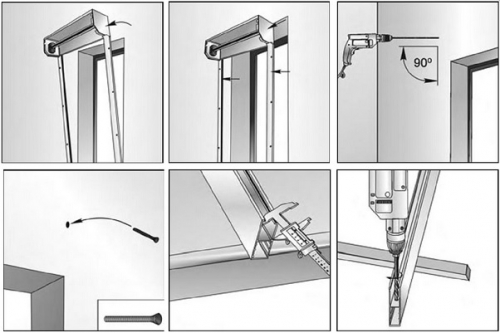

Просверливание крепежных отверстий

Из проёма каркас роллеты вынимают. По разметке делают отверстия на стенке или в проёме. Если стена бетонная, то в неё устанавливают дюбеля, а также делают отверстия для привода.

Диаметр привода составляет 12-20 миллиметров и это зависит от вида рольставен, такие сведения можно узнать в паспорте изделия. И так в отверстие нужно установить защитную пружину. Если в рольставнях расчитаны внешние запорные детали, то отверстия делают в нижней части направляющих.

Крепление каркаса

Далее с задней стенки каркаса снимают защитные плёнки, затем ставят и выравнивают готовый каркас на место. Состыковывают отверстия и проверяют ещё раз горизонтальность короба и вертикальность направляющих и расстояние между ними. Каркас прикрепляют саморезами при помощи шуруповёрта.

Если монтаж наружный, то управление рольставнями прикрепляют внутри помещения. Сначала на стене намечают маркером отверстия, затем просверливают и крепят направляющие и лентоукладчик.

Кольца на валу выставляют на расстоянии сорок или пятьдесят сантиметров. К концевому профилю полотна роллет прикрепляют ручные ригели по обеим сторонам. Полотно роллеты заводят вверхней части вала в направляющие и на верхнем краю полотна устанавливают пружины, закрепляют их перфорированных отверстиях вала.

Прикрепляют крышку короба при помощи специальных заклёпок, затем убирают защитную ленту с наружной стороны конструкции и удаляют загрязнения. На концевой профиль полотна устанавливают ограничители.

Все отверстия закрывают специальными заглушками, но заранее промазывают силиконовым герметиком.

Советы

• Когда будете совершать монтаж рольставен соблюдайте технику безопасности, используйте исправный инструмент, устойчивую стремянку.
• Работы лучше всего производить бригадой из нескольких человек.
• Подключение привода лучше всего доверить специалисту.

Ну вот мы и рассказали, как производится установка рольставней своими руками, а заказать вы их можете рольставни здесь

Надеемся, что вышенаписанная информация была вам полезной. Удачи и терпения!

Монтаж рулонных штор своими руками. Как собрать и как крепятся рольставни.

Как установить рольставни своими руками, сборка и установка

17 октября. Полезные советы Просмотров 557. Комментарии Запись на монтаж рулонных штор своими руками. Как собирать и как рольставни №

Рольставни в строительстве частных домов использовались еще «на заре цивилизации», а сейчас часто становятся одной из деталей фасада. Благодаря им удается уберечь помещение от проникновения пыли, влаги, прямых солнечных лучей. Также одной из основных задач, с которой отлично справляются рольставни, является недопущение посторонних лиц в дом или квартиру. Несмотря на то, что такие изделия достаточно сложны в изготовлении, их монтаж не требует особых умений и навыков. Итак, при наличии простого инструмента, сноровки, свободного времени — это не составит труда, при этом можно сэкономить средства на установку. Как собрать рольставни самостоятельно, расскажем далее.

Виды монтажа рулонных штор

Дизайн рулонных штор такой же. Коробку скрывает барабан, на который наматывается ленточная лента. Барабан активируется с помощью шнурка, который заводится внутри помещения. Достаточно просто потянуть за него, чтобы он поднял ткань. Слип ставни под собственным весом. Снаружи оконного проема устанавливаются направляющие, по которым движется полотно.

Установка жалюзи осуществляется по-разному. В зависимости от расположения короба затвора бывает:

• Наружная установка. Эта схема самая распространенная и популярная. При такой планировке и коробка, и направляющие устанавливаются по внешним плоскостям оконного проема. Этот способ установки считается самым простым, так как не требует подготовительных работ на откосах, а закрытые створки перекрывают весь оконный проем.

• Внутренняя установка. При таком способе монтажа коробка устанавливается внутри оконного проема вплотную к окну. Направляющие крепятся непосредственно к откосам.
• Комбинированная установка. В этом случае барабанная коробка устанавливается в специальную нишу между откосом и окном. В этих же нишах монтируются и направляющие. Хотя такой способ установки более эстетичен, но предусмотреть ниши необходимо еще на этапе строительства. После того, как дом уже построен, сделать их будет проблематично.

Подготовка оконного проема к установке роликов

Перед началом монтажа роллет необходимо подготовить оконный проем:

• Обязательно измерьте диагональ. Разница между ними не должна превышать 0,5 см.
• Также уровнем проверяется горизонталь верхнего ската и вертикальность борта. Отклонение от оси должно быть не более 1,5 мм на 1 метр длины.
• На поверхности откосов не должно быть дефектов. Куски отвалившейся штукатурки, выбоины, трещины необходимо исправить.
• Если откосы неровные или имеют дефекты, их необходимо оштукатурить. Делается с помощью цементно-песчаной смеси или готовых растворов для штукатурки наружных поверхностей.

Инструмент для прокатки

Для выполнения такой работы, как крепление рулонной шторы в проем, не нужен какой-либо специфический инструмент. Этот список, наверняка, есть в каждом доме.

Итак, для установки рольставней потребуется:

• Перфоратор или ударная дрель. Если стены кирпичные, можно использовать простую дрель, так как кирпич отлично сверлится и без удара. Сверла должны быть для сверления бетона.
• Отвертка и набор бит к нему.
• Ножницы по металлу, пассионные, сантехнические.
• Набор отверток и гаечных ключей.
• Молоток.
• Рулетка, маркер, уровень.
• Мультиметр или индикаторное устройство. Необходим в случае подключения роллет с автоматическим приводом.

Как монтировать рольставни своими руками

После получения комплекта необходимо сразу распаковать его для проверки наличия всех деталей для установки. Особых проблем может доставить отсутствие какой-либо детали механизма. Если комплект не полный, то лучше заменить, чем пытаться «крутить» самому.

Порядок работ как рольставни в проеме:

• Монтаж рулонных штор начинается с установки направляющих. В них нужно просверлить крепежные отверстия сверлом диаметром 8 мм. Схема сверления отверстий зависит от способа монтажа рулонной шторы. Так, при наружной установке отверстия будут браться с лицевой стороны, а при внутренней или комбинированной — с торцевой. Первое и последнее отверстие сверлят на расстоянии 10-15 мм от края направляющей, остальные с равномерным шагом не более 50 мм. Установка направляющих производится на анкерные болты в сборе с коробкой. Отверстия впоследствии закроют специальными заглушками.

• Следующим этапом необходимо подготовить короб для установки рольставен. В торцевых стенках коробки просверливают пару отверстий диаметром 4 мм. После того, как ящик будет поставлен на рабочее место, через эти отверстия будут установлены заклепки, удерживающие крышку. В специально отведенных местах просушиваются отверстия диаметром 8 мм. Они нужны для установки анкерных болтов крепления коробки к стене. В задней части крышки коробки просверлено отверстие 14 мм для крепления органов управления.
• Далее короб вставляется в направляющие, и собранная конструкция прикладывается к откосу. Механизм установки коробки обязательно проверяется уровнем. Малейший перекос в одну из сторон приведет к тому, что рулонные шторы будут плохо «ходить» по направляющим. То же самое относится и к гидам. Они должны стоять строго по уровню.
• Работу по установке собранной конструкции лучше выполнять с помощниками. После того, как вся конструкция выставлена, через просверленные отверстия намечается расположение отверстий в стене. Если есть у кого хранить конструкцию, то можно проверить на месте. При этом сначала устанавливается анкер на коробку, а затем на направляющие. Для сверления сквозных отверстий через направляющие и коробки необходимо использовать сверла и боранты по бетону большой длины. В этом случае вероятность повреждения элементов дизайна отдушкой минимальна.

• При установке анкеров или саморезов (если стены деревянные или металлические) необходимо постоянно проверять расположение короба и направляющих строго по уровню. Перед отделкой рамы с обратной стороны направляющих снимают защитную пленку. Лицевая сторона «встряхивается» по окончании работы.
• Крепление ролика отключения достаточно прочное, чтобы во время работы он не менял своего положения. В противном случае это повлияет на работу всей системы.
• Когда рама полностью закреплена, можно приступать к монтажу приводного элемента. Он устанавливается внутри помещения и служит для управления рольставнями изнутри. Привод подключается к валу системы через отверстие в стене. После подключения необходимо проверить работоспособность механизма. Вал должен вращаться свободно, без особых усилий.

• Последний из основных элементов устанавливается за трос рулонных штор. Первым делом на перфорированный вал монтируются дистанционные кольца. Шаг установки – не более 400-500 мм. Затем на последнюю планку рольставней устанавливаются тяговые пружины. В первом профиле полотна укладываются ручными ригелями. Затем полотно заводится за вал в направляющие и постепенно падает на них. После того, как полотно опущено, его пружины срабатывают в перфорированных отверстиях вала и фиксируются в них.
• Теперь необходимо проверить работоспособность всего механизма. Если работает нормально, коробку закрывают крышкой. Для этого через предварительно просверленные отверстия диаметром 4 мм устанавливаются заклепки с помощью заклепочного пистолета.
• Последние штрихи на установочных отверстиях монтируются в ролике отключения.

Типичные ошибки при установке рулонных штор на окна своими руками

Обычно компаниям, которые продают системные данные, предлагаются бесплатные услуги по их установке. Однако следует понимать, что цена услуг уже заложена в стоимости самой детали. Поэтому при наличии необходимого инструмента и парочки надежных помощников можно неплохо сэкономить. Чтобы рольставни работали надежно и служили долго, нужно знать несколько нюансов. Далее рассмотрим список типичных ошибок, которые совершают начинающие монтажники при сборке рулонных штор своими руками:

• Направляющие не установлены по уровню. Отклонение от диагоналей или вертикалей может привести к клинчу. Особенно это будет «беспокоить» летом, когда металлическое полотно при нагреве будет расширяться.
• Герметичность коробки не обеспечена. В этом случае влага, которая может попасть внутрь, может вызвать коррозию деталей и сократить срок службы рольставни. Если в регионе, где находится дом, часты ветры с дождем, между крышкой и основанием коробки лучше нанести герметик или наклеить уплотнитель.
• При демонтаже заглушек видны крепежные анкеры. При закрытии рольставен болты крепления должны быть закрыты полотном. В противном случае смысла в установке такой конструкции нет. Любой злоумышленник сможет открутить направляющие и с помощью фомбы порвать ткань. Если такая беда случилась, лучше просверлить головки болтов, чтобы их было труднее открутить. Правда, в этом случае придется помучиться с необходимостью разборки рулонной шторы.

Уход за рольставнями

Не только неправильная установка роликов своими руками, но и плохой уход за системой может стать причиной ее поломки. Это так:

• Своевременная очистка полотна от грязи и пыли. В противном случае при закрытии затвора он упадет на вал, что сократит его ресурс.
• Удаление снега и льда с поверхности полотна. Они могут вызвать механизм. Благодаря мягкости стальных ламелей достаточно просто несколько раз постучать по полотну и снег со льдом исчезнет.
• Своевременное обслуживание. Детали механизма требуют регулярной смазки. Если при опускании жалюзи слышен посторонний шум или скрип, лучше вызвать мастера по обслуживанию, либо провести работу своими силами. При сложной работе механизма лучше не оперировать.

Монтаж рулонных штор своими руками: видео

Связанные записи

« Установка смесителя на кухне своими руками: Особенности подключения Установка выгребной ямы своими руками. Где разместить и как построить бак для ямы »

Установка ручных жалюзи

Эта статья научит вас, как установить ручной наматывающий механизм для ваших рольставней OZRoll. Если вы хотите купить новую коробку для намотки рольставней или заказать замену, просмотрите наш ассортимент деталей для рольставней здесь.

Ручная установка является наиболее сложной установкой.

Ручное управление ремнями или ручное ручное управление ветром. Максимальный размер ручного ремешка управления составляет 1,8 квадратных метра. Максимальный размер ручного управления ветром составляет 5 квадратных метров. Размер вашего затвора будет определять, какой элемент управления будет установлен при изготовлении.

Необходимые инструменты:

• Ватерпас.
• Перфоратор.
• Сверло 5 мм, Сталь.
• Сверло 10 мм, Сталь.
• Молоток.
• Заклепочный пистолет
• Плоскогубцы.
• Отверстие для обвязки для домов из полнотелого кирпича, сверла по каменной кладке 6 мм, 12 мм, 17 мм, 22 мм и 25 мм.
• Отверстие для крепления ремня к деревянным каркасным домам. 25-мм сверло.
• Сверло по каменной кладке 6 или 8 мм в зависимости от выбранного размера дюбеля и подходящие винты из нержавеющей стали. Для окон с деревянным каркасом достаточно шурупов из нержавеющей стали.
• Компоненты ручного управления: 1 напорная коробка, 2 направляющие, 2 направляющие ножки, 10 мм цветные направляющие заглушки, заклепки и комплект управления коробкой для намотки рольставен.

In-Reveal Этот тип установки
подходящее
для домов с двойной стеной и полостью, строительство.

Шаг 1.

Отметьте нижнее горизонтальное положение напорного ящика на стене со стороны привода, это будет 50 мм ниже перемычки, эта точка также будет верхом направляющей, от этой точки на уровне поперек до другая боковая стенка. На этой линии отметьте ширину створки и верхнее положение направляющей. От этих двух отметок вертикально выровняйте каждую сторону окна. Теперь у вас будет контур рольставни, отмеченный на стене. На этом этапе вы можете проверить, что оно находится по центру окна и находится точно по горизонтали и вертикали — Это самое главное!

In-Reveal работает по тому же принципу, но ваш
окно — это ваше горизонтальное и вертикальное положение. От перемычки меры
вниз по толщине головного ящика и 40 мм от оконной рамы, на
с каждой стороны, и убедитесь, что она точно горизонтальна, если нет, отрегулируйте
так это горизонтально. От этой точки до подоконника будет длина
гид. Еще проверьте, чтобы они были ровно горизонтальными и вертикальными.
Это самое важное
Направляющие теперь можно обрезать по длине и откорректировать угол подоконника.

Шаг 2.

Со стороны привода рольставни отмерьте 15 мм от верхнего края направляющей, отмеченной на стене, и 15 мм от внешней стороны положения напорного ящика, это даст вам центральное положение отверстия доступа 25 мм.

Просверлите направляющее отверстие диаметром 6 мм прямо в доме, стараясь замедлить скорость перед тем, как просверлить другую сторону.
Затем используйте сверло 12 мм, затем 17 мм, а затем 22 мм, чтобы увеличить размер отверстия, не повредив кирпич или штукатурку. Затем изнутри комнаты просверлите отверстие сверлом 25 мм наполовину. Затем с внешней стороны завершите отверстие 25-мм сверлом, чтобы ограничить повреждение штукатурки.

Для In-Reveal Измерение от нижней части напорного ящика
вверх на 5 мм, затем на 55 мм вверх от нижней части напорного ящика, затем на 40 мм от оконной рамы
и удалите эту часть кирпича, это отверстие будет закрыто сбоку
накладка на вход.

Изнутри комнаты вам нужно будет просверлить 25-миллиметровое отверстие для доступа. Из центра
входного отверстия снаружи и 50 мм от оконной рамы, это будет центр
25-мм отверстие для доступа.

Шаг 3.

Обрежьте вставную трубку по длине 25-мм отверстия для доступа. Направляющую ленты с прорезями, установленную заподлицо, теперь можно вставить во вставную трубку и вставить в 25-миллиметровое отверстие для доступа. Если трубка неплотно прилегает, обмотайте трубку изолентой, чтобы она не вращалась.

Шаг 4.

Держите направляющую в 2 отмеченных положениях со стороны привода окна. Верхнее положение направляющей (как в шаге 1) и положение вертикальной направляющей.
Теперь вы можете отметить наилучшее положение для крепления направляющей к стене, и эти метки можно перенести на другую боковую направляющую.
Теперь вы можете просверлить переднюю и заднюю часть направляющей; размер сверла определяется размером используемого винта из нержавеющей стали. В передней части направляющей потребуется 10-миллиметровое отверстие, в которое вставляются 10-миллиметровые цветные направляющие заглушки — они закрывают точки крепления.

Шаг 5

С помощью предварительно просверленной направляющей теперь можно отметить места для крепежных отверстий, которые необходимо просверлить в стене.

Затем просверлите и заглушите стену, если она каменная; если это деревянная стена, просто сделайте направляющее отверстие для крепежных винтов.

Теперь вы можете прикрепить направляющую со стороны привода ставни к стене только в нижней и средней точках крепления.

Теперь можно установить другую боковую направляющую. Сначала проверьте с помощью уровня, что верхнее положение противоположной направляющей правильное и параллельно установленной направляющей. Используйте только точки крепления в нижней и средней части направляющей, это позволит немного двигаться при установке напорного ящика.

Для In-Reveal:

Крепежные отверстия просверлены со стороны полотна на 10 мм наружу
5мм. Цветной штекер 10 мм не требуется.

Шаг 6.

Снимите крышку напорного ящика с предварительно просверленными отверстиями, чтобы прикрепить ее к напорному ящику после установки. Снимите зеленые резиновые кольца, которые удерживают торцевые вставки коробок на месте при транспортировке, и задвиньте направляющие ножки на место, убедившись, что они затянуты с помощью плоскогубцев. Снимите защитную пластиковую крышку с внешнего напорного ящика.

Шаг 7.

Теперь можно поднять напорный ящик. в нужное положение и плавно задвиньте его в направляющие.
Один раз напорный ящик. находится заподлицо с верхней частью направляющих, теперь можно вставить два оставшихся винта, которые крепят верхнюю часть направляющих к стене.
С помощью контрольного ремня теперь можно полностью размотать всю контрольную ленту на катушке. Затем намотайте два полных оборота контрольного ремня обратно на катушку.

Для In-Reveal:

С направляющими, прикрепленными к напорному ящику, и без перекручивания контрольной ленты подача
контрольную ленту через заднюю часть напорного ящика, а в боковую вводят щелевые
ленту направляющую, и через трубку вставьте в помещение. Затем закрепите направляющие к стене.

Шаг 8.

Все время нажимайте на контрольную ленту, чтобы жалюзи не разматывались полностью, и осторожно разверните штору и поместите нижнюю планку шторы в направляющие с каждой стороны, они зафиксируются со щелчком . Затем с помощью контрольной ленты опустите штору на подоконник.

Шаг 9.

С помощью контрольной ленты теперь можно полностью размотать всю контрольную ленту на катушке. Затем намотайте два полных оборота контрольного ремня обратно на катушку. Не перекручивая контрольную ленту, пропустите контрольную ленту через заднюю часть напорного ящика в установленную заподлицо направляющую ленты с прорезями и через вставку трубки в помещение.

Снимите пластиковые защитные крышки с каждого конца крышки напорного ящика и заклепайте крышку, теперь вы можете снять остальную часть защитной пластиковой крышки.

Настенная установка: Затем вставьте 10-миллиметровые цветные направляющие заглушки.

Шаг 10.

Из комнаты.
Не перекручивая контрольную ленту, пропустите контрольную ленту через алмазный валик, затем прикрепите алмазный валик к стене.
Отметьте на стене положение точек крепления механизма намотки в нужном месте, затем отрежьте петлю на 500 мм длиннее, чем положение органов управления механизмом намотки, отмеченное на стене.
Отделите устройство намотки, удалив два удерживающих винта, и снимите ролики и катушку, наденьте ролики на ремень, затем проденьте ремень в прорезь в центре катушки и закрепите его прочным узлом.
Не перекручивая контрольную ленту, намотайте излишки контрольной ленты на катушку, затем установите ролики обратно в устройство управления намоткой с помощью катушки наматывания.
