Как врезать фиксатор в межкомнатную дверь

В межкомнатных дверных конструкциях монтаж замочного механизма совсем не обязателен, но иногда хочется уединения и поэтому возникает необходимость его установки. А в таких местах дома, как спальная, туалет или ванная, запирающее устройство просто необходимо.
Наши клиенты нередко сталкиваются с трудностями при монтаже замка-защелки в дверную конструкцию. Желая максимально упростить задачу, предлагаем вашему вниманию материал, который поможет установить механизм, не прибегая к посторонней помощи. Так как врезать фиксатор в межкомнатную дверь? Более подробно об этом…

Выбор замочных устройств

В дверях, разделяющих комнаты, монтируются замки различных видов. Наиболее распространенные — ручки с встроенной защелкой. По своему внешнему виду они отличаются:

      • типом запирающего механизма;
      • по форме ручки.

Современным рынком предлагаются замочные механизмы без ключа, только с фиксатором. Также существуют варианты, где скважина под ключ есть с обеих сторон замка. Если прорезь для ключа имеется только с одной стороны, значит с обратной имеется блокиратор.
В межкомнатные дверные конструкции вставляются и обычные личинки под ключ (с двумя скважинами или скважиной и блокиратором-вертушкой), а также врезные стандартные замки, оснащенные ручками (либо без них).
Защелки без фиксатора выполняют одну задачу — удерживать дверь в закрытом виде, не позволяя ей открываться при сквозняке. После поворота или нажатия на ручку, язычок заходит в специальный паз и дверь можно открыть. Закрыться в комнате, скрывшись от внимания посторонних, с таким запорным устройством не получится, поэтому его обычно устанавливают в гостиной или кухне.
Когда есть необходимость запираться изнутри (в санузле или спальной комнате), будет оптимально оснащение двери замком-защелкой с блокатором. Замочные механизмы с ключом будут к месту в помещениях, к которым в отсутствии хозяина нужно ограничить доступ (в подвальных, котельных или в рабочем кабинете).
Важный совет! Выбирая замок, нужно убедиться, что его толщина соответствует толщине двери (т.е. не больше).

Подготовка инструментария

Владея всем необходимым инструментом, вставить запирающий механизм не составит большого труда. Для этого потребуется:

      • треугольник, маркер и рулетка;
      • самонарезающие винты и отвертка;
      • дюймовая стамеска. Поможет заглубить накладку с фиксатором до ответного отверстия;
      • дрель с набором сверл: на 1 мм для отверстий под накладку, сверлом-пером на 16 мм для создания выемки в реберной части полотна и ответной выемки в косяке, также понадобится перо на 23 либо коронка на 25 мм.

На заметку! Врезка механизма потребует высверливания отверстия диаметром 23 мм, а обычная коронка рассчитана на 25 мм. Избыточные миллиметры можно перекрыть декоративной планкой.
Что лучше использовать — перьевое сверло или коронку? В целом особой разницы нет. С пером работа будет более длительной, но процесс легче контролируется. Второй вариант упростит и ускорит монтажные работы.

Что представляет собой защелкивающийся механизм?

Это довольно простое устройство, с установкой которого способен справиться даже новичок. Замок-защелка представляет собой элемент цилиндрической формы со скошенным язычком, меняющим положение при нажатии на ручку двери. Такое изделие не монтируется на входных дверных конструкциях, поскольку не имеет противовзломной защиты. Для межкомнатных же дверей, это будет идеальным (наиболее удобным) решением.
В комплектацию изделия могут входить:

      • фалевая ручка с фиксатором;
      • ручка-кноб.

Второй вариант имеет шарообразную форму, дополнен поворотной защелкой. К изделию часто прилагается инструкция по нанесению меток и руководство по монтажу.
Оба устройства различаются по своему виду и форме, но принцип функционирования схож. Отличие — только способ воздействия на ручку. Фалевый фиксатор предполагает нажатие, а ручка-кноб — поворот в сторону. Монтаж механизмов идентичен.
Внимание! Выбирая дверную ручку, следует знать, что ручка-кноб и ручка фалевая не подходят для межкомнатной двери в помещении, имеющем высокую пропускную способность. Но такой вариант отлично подойдет для двери, устанавливаемой в жилом помещении.
Какова бы ни была конструкция дверного запирающего устройства, ознакомившись с правилами монтажа, процесс не составит большой трудности.

Алгоритм действий

Работы по установке дверной конструкции начинаются с подготовки короба, монтажа полотна, доборов, наличников и элементов фурнитуры, одним из которых является ручка-защелка.
Внимание! Во избежание перекосов и некорректной работы всех механизмов двери, в монтажных работах следует строго придерживаться всех параметров и их соответствия друг другу.
Установка включает в себя три основных этапа: разметку, формирование отверстий под центральный штырь и защелку, а также сборку всех элементов на месте. Работа требует аккуратности, так как недочеты будет сложно исправить. Наличие четкой разметки сделает монтаж более удобным, а высверливание отверстий — наиболее точным.

Разметка

Перед тем как установить ручку с защелкой на дверном полотне, производится разметка — отмечается местоположение замочного механизма (как правило, на уровне пояса пользователя).
Заглубление определяется шириной замка. Он прикладывается к внутренней стороне полотна и очерчивается, так будет определена глубина отверстий. Затем помечается местоположение защелки и ручки. Место на коробе, где будет установлена ответная планка, будет определено после фиксации ручки.
Создание отверстий
Очередным этапом будет сверление отверстий под защелку и штырь. Для монтажа личинки делается заглубление в дверном полотне, с использованием соответствующего сверла. Для определения глубины погружения на него предварительно клеится маркер — полоска изолирующей ленты.
Держа дрель параллельно пола, высверливается несколько отверстий на требуемую глубину. Если задача окажется сложной, полотно можно снять и уложить на пол. Паз под замочный механизм выравниваются стамеской. Замок должен заходить плотно, с некоторым усилием.
Отверстия под самонарезающие винты следует подготовить заблаговременно, воспользовавшись сверлом небольшого диаметра. Без отверстий, винты при вкручивании способны расколоть дерево. Используя сверло, соответствующее размеру стержня, далее делается отверстие под ручку.

Сборка всех деталей на месте

Процесс завершается установкой замка (предварительно проследив, чтобы совпали все отверстия). Штырь с квадратным сечением продевается в свое отверстие, на него нанизываются нобы и рычаги. Далее на стержне закрепляется накладка и фиксируется винтом.
На дверном коробе производится установка ответной планки (не забыв выполнить предварительную разметку). Используя стамеску, делается углубление на 1 см (для роликового устройства до 0,5 см) и закрывается планкой.

Особенности монтажа

В межкомнатной двери полноценный замочный механизм ставится редко. Обычно устанавливается ручка с защелкивающимся язычком, отличающаяся меньшими габаритами, простотой и скоростью врезания.
Монтажные работы: на что обратить внимание?

      • Отметки местоположения замка наносятся на обе стороны двери.
      • Расстояние от начала планки до отверстия под квадратный стержень измеряется обычным угольником.
      • Пика сверла устанавливается в самый центр метки (предварительно наметив углубление шилом и предотвратив тем самым соскальзывание).

Межкомнатные двери могут быть выполнены из различных материалов, чаще из древесины и МДФ — каркас из натурального дерева имеет специальное наполнение и облицован панелями. Такая конструкция накладывает определенные ограничения в процессе монтажа замка.
В полностью деревянную дверь замок можно врезать практически на любом участке. Местоположение в сборном полотне ограничено серединной поперечной перекладиной. Однако это не будет серьезной проблемой, поскольку замковая часть в большинстве случаев находится на стандартной высоте — порядка 100 см от поверхности пола, что является достаточно удобным.
Но могут возникнуть трудности другого характера: у таких дверных конструкций можно повредить поверхность отделки. Если существуют сомнения в своих силах, рекомендуется обратиться к мастеру.
На заметку! Выбирая ручку-кноб или с фалевой защелкой, нужно помнить, что механизм будет более комфортным в использовании и прослужит как можно дольше, когда для открывания требуется самое минимальное усилие.
Какой бы конструкции вы не отдали предпочтение, монтаж не займет много времени. Даже не имея опыта, для установки ручки-защелки своими руками будет достаточно получаса.

Подведем итог

Исходя из вышеизложенного, врезка замочного механизма не представляет особой сложности. Однако, если есть серьезные сомнения в собственных силах, лучше обратиться за помощью к специалистам, имеющим соответствующие знания и навыки. Так вы сбережете время, избежите возможных ошибок и, как следствие, дополнительных финансовых трат.
Ищете надежные дверные конструкции и комплектующие? На страницах каталога alavus. ru представлен широкий выбор дверей от финского производителя, а также большой ассортимент качественных погонажных изделий и фурнитуры, отличающейся прочностью, долговечностью и доступными ценами. Хотя народная поговорка и гласит, что от вора нет запора, все же не стоит пренебрегать замками и их качеством.

Как установить в межкомнатную дверь защелку: инструкции по установке

Столкнулись с такой проблемой, как поломка ручки или замка на межкомнатной двери? Каждая вещь имеет свойство ломаться, исчерпав свой лимит в работе, согласны? Но такая поломка всегда происходит не вовремя, а вызов мастера для устранения дефекта требует финансовых затрат и времени, а этих двух факторов не всегда бывает в избытке.

Решить такую проблему можно самостоятельно. А с чего начинать и как это сделать мы обстоятельно расскажем в нашей статье. Объясним, как быстро и легко установить в межкомнатную дверь защелку, используя при этом самые обыденные инструменты и потратив на все не более пары часов своего времени. Такой опыт и умение пригодится каждому хозяину, а благодаря детальной пошаговой инструкции, приведенной в нашей статье, с установкой справится даже хозяйка.

Содержание статьи:

  • Виды и функции дверных защелок
  • Инструкция по монтажу защелки
    • Шаг #1 — разметка места под защелку
    • Шаг #2 — высверливание отверстий
    • Шаг #3 — установка защелки
  • Выводы и полезное видео по теме

Виды и функции дверных защелок

Для начала рассмотрим функцию и свойства самой защелки. Для чего же она так необходима? Эта дверная фурнитура предназначена, в первую очередь, для фиксации двери в закрытом положении, предотвращения ее открывания при сквозняках или небольшом давлении на полотно.

На рынке имеется три основных вида замков-защелок, как их еще принято называть «кнобы»:

  • стационарные;
  • поворотные;
  • нажимные.

У стационарных нет основной замковой системы. У поворотных ручка округлой формы, а движение язычка приводит к ее повороту по часовой стрелке.

Нажимные – один из стандартных вариаций ручек-защелок на межкомнатных дверях, где работа замка происходит за счет нажимания на ручку вниз.

Довольно неплохой вариант ручки-защелки нажимного типа с фиксатором для межкомнатной двери, имеющая в межкомнатном механизме металлический язычок

Одна из распространенных ручек-защелок с поворотным открыванием на межкомнатную дверь, но по стабильности немного уступает нажимной

Сами защелки тоже подразделяются на некоторые виды:

  • с металлическим язычком;
  • с пластиковым;
  • магнитные — фиксация двери за счет сцепления магнитов;
  • роликовые — открывание двери происходит за счет небольшого давления.

Главный плюс пластикового язычка — низкий уровень шума при открывании/закрывании.

Стандартный межкомнатный механизм ручки-защелки с металлическим язычком. Обладает повышенной износостойкостью и стандартным уровнем шума при закрывании

На рисунке: 1. Межкомнатный механизм ручки-защелки с магнитными язычками. Характеризуется как бесшумное запирающее устройство, но при небольшом давлении на дверь легко открывается. 2. Межкомнатный механизм ручки-защелки с шариковым язычком. Сопровождается плавной работой, пониженным уровнем шума при открывании/закрывании дверей

Инструкция по монтажу защелки

Итак, рассмотрев существующие виды и краткий обзор функций каждой из защелок, определившись с необходимым вариантом для установки, перейдем к детальной инструкции по монтажу.

Для начала стоит собрать необходимый набор инструментов, который понадобится нам для данной работы:

  1. Дрель или шуруповерт.
  2. Набор с перьевыми сверлами.
  3. Коронка по дереву, диаметр 25-50 мм.
  4. Стамеска.
  5. Молоток или киянка.
  6. Карандаш.
  7. Угольник.
  8. Рулетка.

Как видите, список требующихся инструментов довольно прост и повседневен. Все эти инструменты найдутся у каждого хозяина и в каждом доме.

Шаг #1 — разметка места под защелку

Сперва следует определиться с высотой ручки на двери. Конечно, есть общепринятые стандарты, которые колеблются от 800 мм до 950 мм относительно линии пола, но возможны свои изменения для большей удобности конкретному владельцу.

Саму разметку лучше проводить на зафиксированном дверном полотне. Для этого можно снять дверь с петель и делать это на полу или же надежно зафиксировать.

Рекомендуем ознакомиться с подробной инструкцией по .

С помощью простого карандаша и угольника делаем разметку на выбранной высоте на одной из сторон двери и на торце дверного полотна, где дополнительно отмечаем середину для дальнейшего сверления под механизм самой защелки.

На горизонтальной линии, которую мы нанесли на одной из сторон дверного полотна, отмеряем нужное расстояние, опираясь и учитывая длину защелки. Это расстояние измеряем методом прикладывания механизма сбоку двери, как показано на рисунке.

Стандартный строительный угольник, с помощью которого можно быстро и точно провести линию-горизонталь для разметки точек сверления при установке ручки

Прикладываем защелку и отмечаем середину квадратного отверстия при помощи карандаша. Это будет центральной точкой для сверления коронкой по дереву.

Данная точка в квадрате межкомнатного механизма и будет являться центральной точкой для сверления отверстия с боковой стороны полотна двери для установки ручки-защелки

Шаг #2 — высверливание отверстий

После разметки приступаем непосредственно к высверливанию отверстий. Начинать лучше с боковой стороны.

Для правильного и качественного высверливания отверстия на боковой стороне полотна потребуется поставить коронку по дереву на дрель. Точка пересечения отмеченных линий и будет являться центром сверления.

Но стоит учесть один немаловажный момент — не нужно сверлить до самого конца с одной стороны, а как только коронка дойдет до противоположной стороны, то надо поменять сторону сверления. Это делается, чтобы на выходе зубцы коронки не сделали скол покрытия поверхности дверного полотна.

Для некоторых моделей замков-защелок есть еще один вариант сверления с боковой стороны полотна. В этом способе мы делаем отверстия не коронкой по дереву, а перьями ну или коронкой меньшего диаметра, которого хватит для квадратного стержня. Размер его 8 на 8 мм. И еще делаем два отверстия, каждое из которых будет предназначено для стяжных болтов. Эти два отверстия можно будет определить после прикладывания к дверному полотну основы ручки, прилегающей к стороне двери.

Первое отверстие есть, теперь приступаем к сверлению отверстия для механизма защелки на торце двери. Для этого меняем коронку на сверло перьевого типа, размер которого зависит от диаметра механизма. Стандартный диаметр защелки равен 22 мм.

Начинаем сверлить в точке пересечения линий. Не забываем и про правильную технику сверления, при которой обязательно держать дрель строго горизонтально, ни в коем случае не кривить, чтобы избежать в дальнейшем некачественной работы замка, или, в лучшем случае, поломки сверла.

По окончанию сверления требуется хорошо продуть все отверстия, чтобы стружка или пыль, оставшаяся после процедуры сверления, не попала на механизмы замка. Что может в дальнейшем привести к его неисправности или вовсе заклинить механизм.

После того, как отверстие под защелку готово, вставляем сам механизм до предела, чтобы его наружная часть (вертикальная пластинка) плотно уперлась в торец двери. Нужно выставить его ровно по вертикали по отношению к сторонам и аккуратно карандашом обрисовать — получится перевернутый прямоугольник. Цель данной операции — сделать углубление в торце для наружной части защелки. Для этого потребуется стамеска и небольшой молоток. Глубина прорези зависит от толщины пластинки защелки. Готовые отверстия будут выглядеть так, как на картинках ниже.

Боковое отверстие для механизма ручки-защелки, проделанное при помощи коронки по дереву. Диаметр отверстия должен быть меньше диаметра декоративной накладки самой ручки

Отверстие в торце полотна двери для межкомнатного механизма, проделанное при помощи сверла перьевого типа или коронки по дереву маленького диаметра

Шаг #3 — установка защелки

Приступаем к установке самого замка-защелки.

Монтаж самой защелки

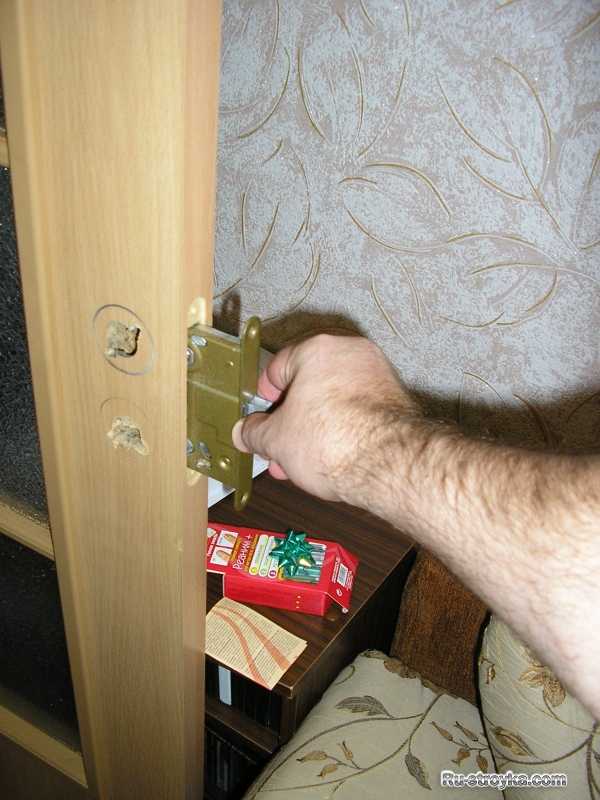

Первое, что нужно сделать, это установить механизм (защелку) в торце дверного полотна.

Советуем саморезы сразу не закручивать, а для начала карандашом наметить точки через отверстия на пластине и сверлом по дереву маленького диаметра, лучше 1 мм, сразу просверлить отверстия под сами саморезы. Это делается для того, чтобы они легче зашли в дерево. Просто саморезы, которые идут в комплекте, сделаны из мягкого металла и имеют покрытие под цвет замка и легко слизываются при тяжелом вкручивании.

Установка ручки с двух сторон двери

Когда механизм установлен, приступаем к самой ручке. Для начала ее надо разобрать, в большинстве случаев делается это при помощи специального ключика, входящего в комплект. Но если по каким-то причинам его нет, то сделать это можно чем-нибудь узким и прямым.

Отверстие под ключ расположено внизу под ручкой. С помощью нажатия в отверстие снимаем сами ручки, а затем и декоративные пластины, под которыми находятся отверстия под стяжные болты и саморезы. Но тут тоже есть варианты с различными производителями, некоторые не ставят декоративные пластины, у них саморезы в располагаются снаружи, что упрощает сам процесс.

По статистике более прочным и надежным будет крепление при помощи стяжных болтов, так называемых стяжек. Сами по себе они стягивают две противоположные ручки и скрыты

Теперь можно приступать к установке. Для начала вставляем квадрат в отверстие защелки, затем надеваем ручку с одной и с другой стороны и при помощи стяжных болтов притягиваем две стороны к дверному полотну. После этого надеваем декоративные пластины и защелкиваем ручки. Если же пластин нет, то при помощи саморезов прикручиваем ручки к двери.

Оформление углубления под язычок защелки

Основная часть работ по установке выполнена. Осталось только сделать углубление под язычок защелки на дверном косяке. Для этого потребуется закрыть дверь до упора и отметить место касания язычком дверного косяка.

Туда, где сделали отметку, прикладываем металлическую накладку и обрисовываем внутренний прямоугольник. Теперь нужно выдолбить стамеской или тем же пером высверлить отверстие. Обычно в комплектацию входит так называемый пластиковый кармашек, который вставляется в это углубление с целью облагораживания, ведь отверстие под язычок будет видно при открытой двери.

Затем снова сверлим под саморезы и закручиваем. Саму пластину можно накладывать прямо на дверной косяк, не делая углубление для того, чтобы утопить.

Стоит отметить, что все процедуры, связанные с вырезами или углублениями при помощи стамески, не всегда и не у каждого получаются идеальными, и в итоге остаются небольшие зазоры или порезы. Тут рекомендуем купить силикон, максимально приближенный по цвету к двери, и пройти эти места, чтобы скрыть дефекты.

Монтаж пластины на косяк двери с преждевременным сверлением отверстия для язычка механизма. Саму пластину можно не топить, а накладывать прямо на дерево

Итак, ваша ручка-защелка установлена и готова к использованию. Процесс установки довольно прост и не требует каких-либо больших знаний. Теперь ваша защелка будет исправно и долго работать.

Аккуратное и мягкое обращение с замком приведет к его длительному и стабильному функционированию. А при случайном захлопывании не стоит сразу же прибегать к радикальным мерам — можно безопасными способами.

Выводы и полезное видео по теме

Видеоинструкция по установке защелки:

В нашей статье мы рассмотрели детальную инструкцию по установке ручки-защелки на межкомнатную дверь. С ее помощью вы сможете сделать это самостоятельно без каких-либо проблем. Задача проста даже для людей, не имеющих особых навыков и практики.

У вас остались вопросы по установке защелки? Или хотите поделиться личным опытом монтажа ручки-защелки? Пишите свои рекомендации, задавайте вопросы нашим экспертам, добавляйте фото готовой работы — блок обратной связи расположен ниже.

Как установить замок

Детали проекта

Навыки

1 из 5
Легкий
Сверление отверстий и вырезание пазов требуют тщательной планировки и терпения, но, по крайней мере, здесь не нужно поднимать тяжести.

Стоимость

От 25 до 75 долларов за средний набор замков, хотя некоторые модели стоят в два раза дороже

Расчетное время

От 1 до 2 часов

Инструменты и материалы

  • Дрель/шуруповерт

  • » data-url=»»>

    Лопаточное сверло

    — 7/8 дюйма.

  • Корончатая коронка – 2 1/8 дюйма

  • сверло — 3/32 дюйма

  • Крестообразная отвертка

  • Рулетка

  • долото — 1 дюйм.

  • Универсальный нож

  • Молоток

  • Комбинированный квадрат

  • Шило

Независимо от того, планируете ли вы капитальный ремонт или ищете быстрый косметический ремонт, замена замков на дверях в вашем доме может сделать существенное, но тонкое заявление о вас. Наборы замков бывают самых разных стилей и отделок, но все они работают одинаково, и их довольно просто установить самостоятельно.

Если вы покупаете несколько замков с ключом и не хотите иметь полный карман разных ключей, попросите слесаря ​​перекодировать все замки одной и той же марки, чтобы использовать один и тот же ключ. Если вы смешиваете бренды, посоветуйтесь со слесарем — некоторые из них могут иметь одинаковые ключи, а некоторые — нет.

Здесь, Этот Старый Дом Мастер-плотник Норм Абрам показывает, как установить замок. Если вы заменяете замок или устанавливаете новый в предварительно просверленную дверь, установка не должна занимать более 15–20 минут. Если вам нужно просверлить отверстия, дайте себе час или два.

Шаг 1

Установка замка

АНАТОМИЯ

Две важные переменные при установке замка: высота ручки над чистовым полом и бэксет — расстояние от центра ручки до ближнего края двери. Большинство ручек удобно расположены на высоте 36 или 38 дюймов над полом; проверьте высоту других ручек в доме и поддерживайте ее на одном уровне.

Размер зазора обычно составляет 2 3/8 дюйма для внутренних дверей и 2 3/4 дюйма для наружных дверей. Точка, в которой пересекаются высота ручки и размеры заднего расстояния, представляет собой центр торцевое отверстие , круглое отверстие, в котором находится замок. Второе отверстие, краевое отверстие , содержит защелку в сборе. Большинство комплектов замков поставляются с картонным шаблоном , который помогает выровнять два отверстия. Проверьте шаблон на диаметр отверстия замка и выберите сверла соответственно.

Шаг 2

Подготовка двери

Фото Дэвида Кармака

Откройте дверь наполовину и постучите по двум прокладкам (по одной с каждой стороны) между полом и дном двери, чтобы закрепить ее.

Отмерьте от чистового пола 36 дюймов (или высоту других ручек в доме) и отметьте край двери.

С помощью квадрата продлите эту отметку через край двери и на 3 дюйма на одну сторону.

Шаг 3

Отметьте лицо

Фото Дэвида Кармака

Оберните картонный шаблон, прилагаемый к замку, вокруг края двери. Совместите его центральную линию с линией, нарисованной на шаге 2.

Проткните гвоздем (или шилом) центр отверстия на лицевой стороне шаблона. Это отмечает центр лицевого отверстия на двери.

Сделайте то же самое с краевым отверстием шаблона, чтобы отметить центр краевого отверстия на двери. Удалите шаблон.

Этап 4

Сверление торцевого отверстия

Фото Дэвида Кармака

Поместите направляющее сверло кольцевой пилы на отметку торцевого отверстия и просверлите направляющее отверстие. Остановитесь, когда зубья пилы коснутся поверхности двери.

Убедитесь, что все зубья пилы равномерно касаются поверхности, затем просверлите отверстие. Периодически снимайте кольцевую пилу, чтобы очистить разрез от опилок. Остановитесь, когда кончик пилотной насадки прорвется.

На противоположной стороне двери совместите кольцевую пилу с предварительно сделанным направляющим отверстием и закончите просверливание торцевого отверстия.

Шаг 5

Просверлите краевое отверстие

Фото Дэвида Кармака

Поместите кончик 7/8-дюймового сверла-лопасти на отметку краевого отверстия, сделанную на шаге 3.

Просверлите край двери на средней скорости, пока кончик сверла не выйдет из торцевого отверстия.

Уменьшите давление на дрель, чтобы не вырвать лишнюю древесину, и закончите просверливать краевое отверстие.

Шаг 6

Разметка пластины защелки

Фото Дэвида Кармака

Вставьте узел защелки в краевое отверстие. Убедитесь, что скос защелки обращен к дверному косяку.

С помощью универсального ножа начертите прямоугольную пластину защелки на краю двери, затем снимите узел.

Шаг 7

Разрежьте защелку

Фото Дэвида Кармака

С помощью долота сделайте надрезы по контуру на глубину, равную толщине пластины. Затем долото до такой же глубины через каждые 1/8 дюйма между верхом и низом контура пластины.

Переверните стамеску скошенной стороной вниз и удалите отходы, работая от середины к краям. Пластина должна быть на одном уровне с краем двери, когда вставляется в готовый паз.

Шаг 8

Установка узла защелки

Фото Дэвида Кармака

Вставьте защелку в сборе и отметьте отверстия для винтов пластины защелки внутри паза. Снимите сборку.

Просверлите направляющие отверстия для двух винтов пластины сверлом 3/32 дюйма, затем снова вставьте узел и прикрутите его на место.

Вставьте внешнюю ручку со шпинделем в торцевое отверстие и узел защелки. Затем установите внутреннюю ручку на шпиндель.

Вручную закрутите крепежные винты. Плотно затяните их отверткой.

Шаг 9

Разметка врезной планки

Фото Дэвида Кармака

Закройте дверь, пока защелка не коснется края дверного косяка. Отметьте косяк в середине защелки.

С помощью угольника продлите эту отметку через косяк до дверного упора. Отметьте середину этой линии.

Шаг 10

Просверлите врезную планку

Фото Дэвида Кармака

С помощью сверла диаметром 7/8 дюйма просверлите два частично перекрывающихся отверстия глубиной 5/8 дюйма с центрами выше и ниже средней точки (врезка). При необходимости выровняйте стороны паза стамеской.

Шаг 11

Установка ответной планки

Фото Дэвида Кармака

Держите запорную пластину над пазом и сделайте надрезы по контуру канцелярским ножом.

Используя технику, описанную в шагах 6 и 7, выдолбите паз на глубину, равную толщине ответной планки.

Просверлите направляющие отверстия для двух винтов запорной планки сверлом 3/32 дюйма, затем прикрутите пластину на место.

Совет: Если паз слишком глубокий, вырежьте картонную прокладку, чтобы лицевая сторона пластины находилась на одном уровне с краем двери.

Дополнительные ресурсы по домашней безопасности:

  • Обзоры Vivint
  • отзывов о SimpliSafe
  • Лучшая домашняя безопасность своими руками

Как правильно установить дверные ручки и рычаги.

Моника Риди

Вторник, 27 сентября 2022 г.

Вот все шаги, которые необходимо выполнить, чтобы правильно установить дверную ручку или рычаг всего за несколько минут.



ПОДРОБНЕЕ

Обновление внутренних дверных ручек и рычагов — идеальный проект, когда каждая деталь имеет значение для вашего дома. Согласование нового стиля и отделки с вашим освещением, сантехникой и другим декором — это простой способ придать вашему дому последний штрих. А при должной надежности и безопасности он также может помочь вам защитить самое важное. К счастью, установка дверной фурнитуры — один из самых простых проектов своими руками.



Прежде чем мы перейдем к пошаговому руководству, убедитесь, что ваша дверь правильно просверлена и выровнена с этим контрольным списком подготовки двери.



Затем соберите инструменты для установки дверной фурнитуры. Все просто – вам понадобится рулетка и отвертка. Имейте в виду, что электрическая дрель не рекомендуется для установки, так как она может легко сорвать винты и повредить оборудование.

Контрольный список для установки дверного замка

Теперь вы готовы приступить к установке дверных ручек или рычагов. Первый шаг — убедиться, что у вас есть все детали. Вот контрольный список, чтобы помочь. Если есть какие-либо термины, которые вы не понимаете, ознакомьтесь с этими определениями для частей дверного замка.

  Внешний корпус : «Внешняя» часть вашего оборудования со шпинделем, выступающим сзади


  Внутренний корпус : «Внутренняя» часть ручки или рычага. Для ручек и рычагов, обеспечивающих конфиденциальность, вы должны убедиться, что кнопочный замок находится внутри


  Защелка : подпружиненный ригель со скошенной поверхностью для обеспечения запирания при закрытии двери


Круглая лицевая панель: Дополнительная лицевая панель, которая может заменить прямоугольную лицевую панель, уже прикрепленную к защелке, если это необходимо для вашей двери. прикрепите защелку и лицевую панель к двери


  Конические длинные винты : используются для крепления внутреннего корпуса к внешнему корпусу


  Инструмент для штифтов : используется только для установки изогнутых нажимных дверных ручек, которые, возможно, придется заменить передача



Дверная ручка и рычаг Инструкции по установке

1Начнем с подготовки защелки.

Защелка поставляется с предварительно прикрепленной прямоугольной лицевой панелью. Если вы используете прямоугольную лицевую панель, перейдите к шагу 2.



Если вам необходимо заменить ее круглой лицевой панелью для въезда, выполните шаги a–c ниже. Для этой установки вам понадобится плоская отвертка, молоток и деревянный брусок.

а.  Снимите лицевую панель, осторожно поддев ее от остальной части защелки с помощью отвертки с плоской головкой.



б.  Поверните и снимите оставшуюся опорную пластину.



в.  Установите круглую лицевую панель для въезда одним щелчком.




2 Теперь устанавливаем защелку. Если вы используете стандартную прямоугольную лицевую панель, вставьте защелку на место так, чтобы скос был обращен к дверному косяку, и закрепите двумя короткими винтами.

Если вы используете лицевую панель для въезда, вставьте защелку в отверстие защелки так, чтобы скос был обращен к дверному косяку. Аккуратно вставьте его на место, используя деревянный брусок для защиты защелки, пока лицевая панель не окажется на одном уровне с краем двери.



3Далее установите ответную планку на дверной косяк с помощью двух коротких шурупов.

4Начните установку рычага или ручки, установив сначала внешний корпус. Помните, что это часть со шпинделем, выступающим сзади. Если вы устанавливаете рычаг, убедитесь, что он направлен в сторону от края двери.

5Совместите шпиндель с прорезью в защелке и задвиньте на место.

➜
