Доводчик дверной для пластиковых дверей может оказаться полезным дополнением не только для конструкций, находящихся на улице, но и тех, которые установлены в помещении. Доводчик обеспечит плавное закрывание двери без лишнего шума, не позволит образоваться сквозняку из-за беспечности тех, кто бросает дверь открытой. Кроме этого, устройство не позволит конструкции открываться от порывов ветра, других нежелательных факторов. Установить его при желании можно самостоятельно.

к содержанию ↑

Что нужно знать об устройстве?

Устройство дверного доводчика несложное. Он не имеет большого количества сложных механизмов, и действие его основывается на накоплении энергии при открывании двери и расходе ее на прижим полотна к коробке. Чаще всего достигается это при помощи пружины, реже используется гидравлический контур. В этом случае механизм имеет реечную конструкцию, большую прижимную силу и стоит дороже. Принцип работы доводчика дверей с гидравлическим контуром следующий:

Рычаг имеет специальную шестеренку, расположенную на его оси; когда дверь открывается, она проворачивается, и поршневая часть конструкции сжимает пружину.
Когда воздействие на дверь прекращается, пружина начинает постепенно возвращаться в изначальное состояние, толкает поршень, шестеренка вращается, и рычажный механизм плавно закрывает дверь.

Какой доводчик выбрать для пластиковой двери

Для того чтобы устройство работало плавно, оно оснащается полостями и каналами, которые заправляются маслом. Плавность зависит от внутреннего просвета каналов, который можно регулировать.

Какой доводчик выбрать для пластиковой двери

Выбор доводчика для двери зависит не только от того, какой механизм вы хотите и на какую сумму рассчитываете, но и от массы и конструкции самой системы. Для тяжелых и массивных дверей требуются надежные доводчики, способные сдвинуть большую массу, для легкой межкомнатной можно обойтись несложным пружинным механизмом.

к содержанию ↑

Другие виды доводчиков

Кроме рассмотренного устройства, существуют и другие варианты устройств. Прежде чем сделать выбор для своего помещения, необходимо изучить, какие бывают доводчики для дверей, чем они отличаются, и какой принцип действия имеют.

Кроме гидравлического, который обычно можно увидеть на подъездных тяжелых дверях, часто используется доводчик с кулачковым механизмом. На оси такого устройства расположен специальный кулачок, он имеет сложную форму и оснащается роликами с двух сторон. Когда дверь открывается, элемент сжимает пружину, а при закрывании пружина возвращается в исходное положение, проворачивает кулачок и прижимает дверное полотно к коробке. Механизм можно регулировать, меняя геометрию кулачка. Этот тип доводчика можно разместить скрыто, что позволяет использовать его внутри помещений и не портить их внешний вид.

Решая, какой выбрать доводчик двери, можно обратить внимание и на следующее устройство: шарнирный доводчик с рычажной тягой. От других он отличатся тем, что оснащен тягой из двух колен и шарниром. Это простое и надежное устройство, которое подходит для многих типов дверей. Регулировать устройство также можно; к минусам можно отнести только заметность системы, поскольку скрыть ее от глаз не получится.

Интересным может быть и доводчик, обладающий слайдерной системой. Каналы такого прибора скользящие, рычаг нажимает ролики, перемещение которых незаметно, так как они находятся в специальном корпусе. Это удобное и эстетичное решение для жилых помещений. Доводчик не привлекает к себе внимание, не портит внешний вид интерьера.

Какой доводчик выбрать для пластиковой двери

к содержанию ↑

Как правильно выбрать?

Решая, какой доводчик выбрать для пластиковой двери, нужно учесть несколько параметров, как устройства, так и самой конструкции:

Доводчики отличаются по способности выдерживать нагрузку. Брать лучше, ориентируясь на максимальные показатели. Например, если масса двери около 70 кг, покупать нужно доводчик не меньше, чем ЕN-4.
Учтите особенности монтажа устройства, посмотрите, есть ли место для его размещения на вашей дверной конструкции.
Если двери очень тяжелые, можно установить два доводчика в верхней и нижней части полотна.
Установка доводчика на пластиковую дверь – не всегда легкая задача, по этому можно поинтересоваться в магазине, предоставляется ли услуга по монтажу.
Не стоит покупать слишком большое устройство на маленькую, не тяжелую дверь, оно затруднит ее отпирание, сделает использование полотна неудобным.
Если устройство будет установлено в неотапливаемом помещении, обязательно узнайте, можно ли использовать в нем выбранную вами модель. Не все доводчики для пластиковых дверей хорошо переносят холодную погоду и могут отказать в самый неподходящий момент.

к содержанию ↑

Как установить устройство?

Знание того, как правильно установить доводчик на пластиковую дверь, может пригодиться не только при самостоятельной установке, но и для контроля за работой специалистов, так как не все фирмы выполняют свою работу добросовестно.

Чаще всего решают купить доводчик на пластиковую дверь именно реечный гидравлический. Он небольшой, легок в обслуживании, подходит для большинства конструкций и легко устанавливается. Схема установки зависит от того, в какую сторону открываются двери. Если полотно открывается в ту же сторону, где размещен доводчик, потребуется закрепить его на дверном полотне, а рычаг к раме. Если дверь, наоборот, открывается наружу, корпус крепится к стене, а рычаг – к полотну. Следите за тем, чтобы винты устройства смотрели на петли двери.

Как установить доводчик на пластиковую дверь, гадать обычно не требуется, так как большинство производителей вкладывает в коробку с устройством инструкцию по его установке и настройке. Кроме этого, прилагается шаблон, который помогает разметить дверь под крепежи. Доводчик обычно прикручивается, и этим ограничивается его монтаж. После монтажа нужно проверить, как будет работать дверь, при необходимости доводчик настраивают. Важно, чтобы устройство было расположено ровно и смотрело нужную сторону.

Зная, как выбрать доводчик для дверей и установить его, вы сможете значительно сэкономить на работе мастера. Двери будут закрываться плавно и бесшумно, вы избавитесь от сквозняков, хлопков, вызванных ветром, значительно продлите жизнь дверной конструкции и петель.

Установка доводчика на пластиковую дверь, инструкция и виды доводчиков

Комментариев 0
Доводчик, Фурнитура

В последнее время старые деревянные двери заменяют металлопластиковыми. Этим уже никого не удивишь, тем более, что вторые обладают рядом преимуществ перед предшественниками. После замены на них приходится устанавливать доводчик. Если знать, как установить его, то работу можно проделать быстро и без ошибок.

Внешний вид

Разновидности

Исходя из специфики крепления, доводчики могут быть трех видов, при этом каждый из них обладает преимуществами и недостатками. Крепление разных видов имеет свои нюансы.

Расположенный в верхней части двери, можно поставить в офисе или любом другом помещении. Их преимуществами являются низкая стоимость и простая конструкция, это объясняет их востребованность. Верхние бывают рычажными или скользящими.

Верхний тип

Напольный – это механизм, установленный в нижней части дверного блока. Его недостатками являются высокая стоимость и сложная установка, что сказывается на его популярности. Для крепления необходимо учитывать их наличие еще на стадии проектирования. Им отдают предпочтение при работе со стеклянными дверями, когда просверлить отверстие проблематично.

Напольный тип

Дорогими, но эффективными конструкциями являются модели скрытой установки. О том, что они установлены можно только догадываться, так как они располагаются внутри, что не портит внешнего вида. Для их крепления подходят полотна толщиной от 40 мм.

Скрытый тип

Функции

Некоторые виды доводчиков обладают специальными функциями, которые могут быть полезны:

Регулируются в двух диапазонах. Вы можете отрегулировать базовую скорость закрывания и скорость захлопа, когда требуется больше усилий, чтобы дверной блок захлопнулся окончательно.
Устройство может иметь фиксацию положения. Такая функция полезна в складских помещениях, если через проем приходиться проносить большое количество произведенной продукции за определенное время. В этом случае дверь постоянно открыта, а когда в этом отпадает надобность, ее разблокируют и закрывают.
Имеют амортизационные функции, что позволяет повысить тягу при функционировании в определенном положении.

Инструменты

Монтаж можно проводить самостоятельно или пригласить для этой работы специалиста. Если вы задумали все сделать своими руками, то первое, о чем необходимо позаботиться, это о подготовке необходимых инструментов, в число которых входят:

карандаш и линейка,
уровень,
дрель со сверлами,
шуруповерт и отвертка,
шестигранник.

Установка: пошаговая инструкция

Крепление — несложный процесс, но все-таки необходимо знать, как правильно это сделать. Процесс состоит из нескольких этапов.

Установка на пластиковую конструкцию

Теперь разберем крепление по шагам, учитывая все нюансы и ориентируясь на вид устройства.

Установка внешнего устройства

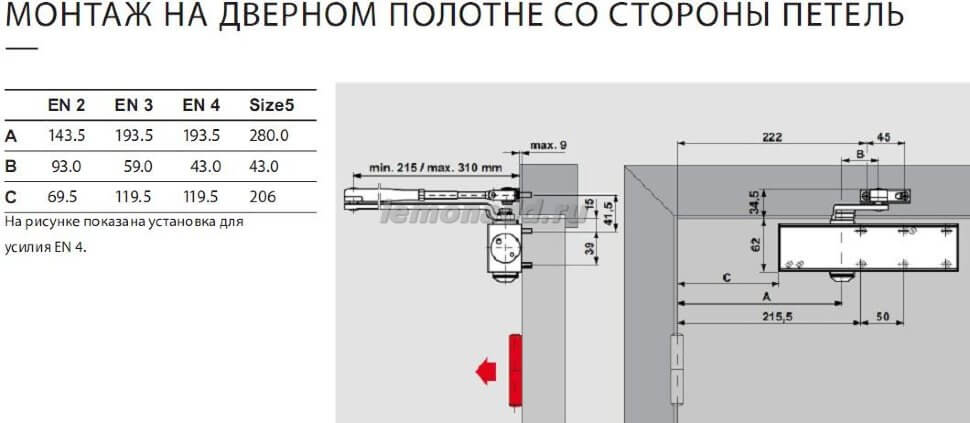

Первое, что вам придется проделать, это выполнить разметку. Обычно при покупке такого механизма в коробке находится инструкция, что облегчает задачу. Чтобы правильно сделать разметку, приложенный шаблон рекомендуют закрепить на двери и через него отметить места под отверстия. Когда снимите его, то отметки останутся.

По нанесенным разметкам просверливаются отверстия глубиной 15 мм. Корпус устанавливают так, чтобы винты для регулировки располагались лицом к петлям. При этом монтаж производится параллельно двери.

Ножку разбирают на 2 части, затем прикрепляется лапка тяги. На четырехгранный вал необходимо надеть и зафиксировать рычаг при помощи винта. Его крепление происходит обязательно под прямым углом. На винт наносят стопорящую жидкость. Если это выполняется своими силами, то в качестве такой жидкости используется краска.

Ответный рычаг переводят в перпендикулярное положение к двери и регулируют его продолжительность. После этого две части рычага нужно соединить и зафиксировать при помощи болта.

Установка напольного механизма

Напольный тип располагается внизу. Его установка сложная, а сам монтаж выполняется в пол.

В магазине вы получите сам доводчик, ключи и инструкцию, в которой детально рассказано, как выполнить работы. Фурнитура может не входить в комплектацию, поэтому придется это сделать отдельно.

Это важно! Толщина доводчика равна 40 мм, а его крепление выполняется на одном уровне с полом. Другими словами, его основная часть располагается под напольным покрытием, поэтому о варианте такой установки необходимо продумать еще на стадии отделочных работ дома или офиса.

Элементы делятся на две части: верхние и нижние. Нижние детали устанавливаются на нижнюю часть двери и одеваются на хвостик конструкции, а верхние монтируют на дверь и в дверной короб.

Чтобы крепление не вызывало затруднений, в конструкции имеется регулировочный болт. При его закручивании вы можете беспрепятственно поставить дверь на место, спрятав при этом штифт. Когда болт откручивают, штифт возвращается в исходное положение и попадает в отведенное для него отверстие. Это приводит к тому, что дверь надежно зажимается верхним и нижним элементом.

Процесс крепления

Установка скрытого устройства

Его принято устанавливать в торцевой части двери, что дает возможность скрыть его. Для этого придется подготовить специальные выемки и в двери, и в дверном коробе. Поэтому к стандартному набору инструментов добавляют стамеску и перо для дрели.

Монтировать можно, используя несколько вариантов. Вы можете прикрепить механизм на установленную дверь или до ее крепления, все зависит от пожеланий мастера.

Инструкция по монтажу

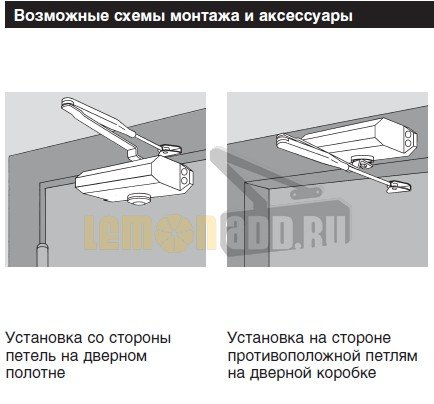

Способы установки

К сожалению, не всегда доводчик крепится по стандартной технологии, и опытные специалисты используют несколько способов.

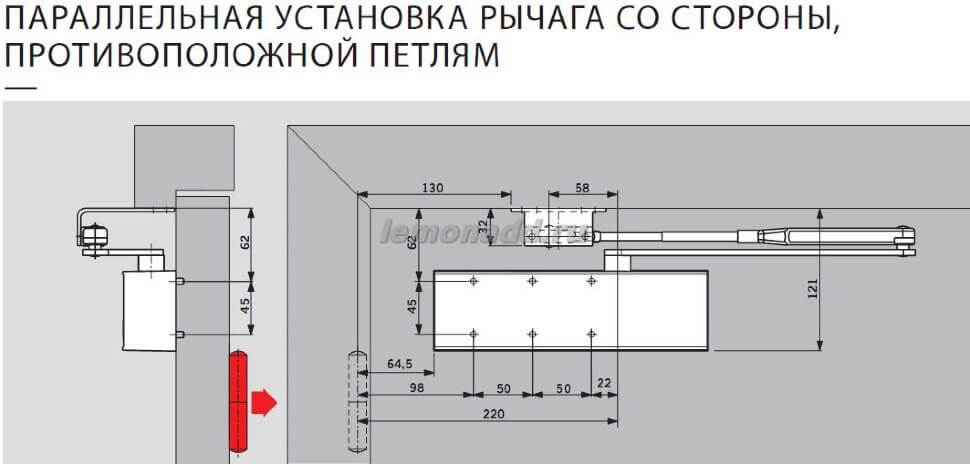

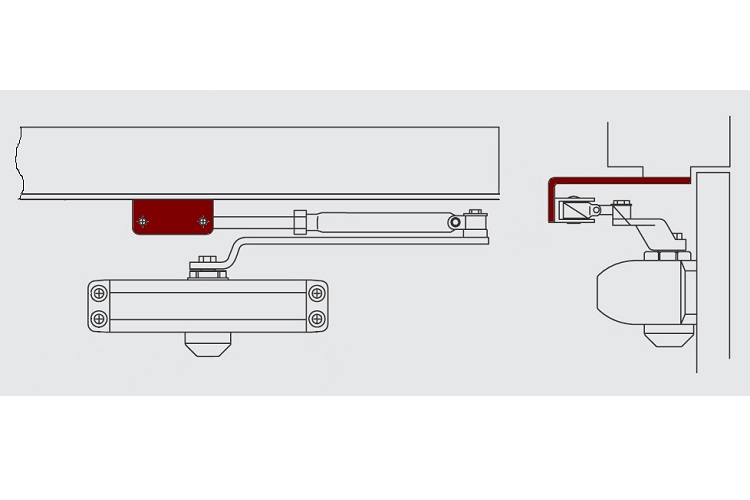

На уголок. Фиксация выполняется на короб только по горизонтали, а затем к нему прикрепляют рычаг. Или на уголок крепят корпус, а рычаг привинчивают к двери;
На монтажную пластину. Такой способ имеет три решения:

Пластина устанавливается на верхнюю кромку дверного полотна, чтобы ее край слегка выступал за него, и прикрепляют к ней доводчик. Рычаг монтируют в короб.

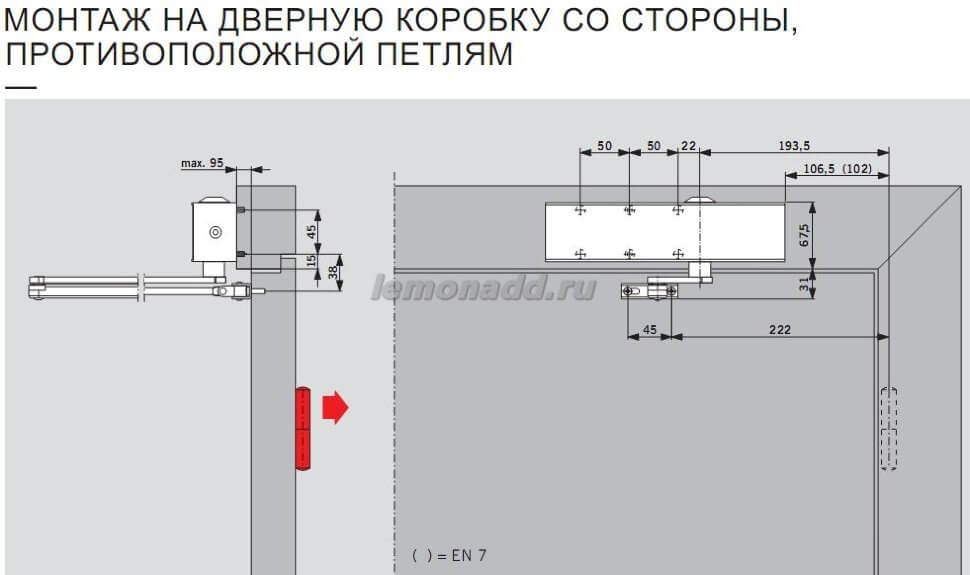

Пластину вместе с корпусом устройства крепят на дверной короб, а рычаг к двери.
Пластиной увеличивают площадь откоса и прикрепляют к ней рычаг. Расположение короба стандартное.

Это важно! Существуют и более простые модели, которые представляют собой регулируемую пружину. Их монтаж выполняется на петли дверного блока.

Как вы уже убедились, установка может выполняться несколькими способами, каким из них воспользоваться, решать вам. Если процесс показался сложным, то рекомендуется обратиться за помощью к специалистам.

Проголосовали более 263 раз, средняя оценка 5

KC67US — Безопасный пружинный доводчик

Дом
>
Продукты безопасности и защиты
>
Гиб Ближе

Описание

Превратите свою распашную дверь в самозакрывающуюся с помощью доводчика с предохранительной пружиной KC10HD. Установка очень проста благодаря тому, что доводчик и пластиковая скользящая пластина монтируются на поверхность. Через несколько минут вы можете получить самозакрывающуюся дверь! Используйте этот пружинный доводчик на дверях весом до 150 фунтов. Его также можно использовать как на левых, так и на правых дверях. Доводчики имеют регулировку силы и скорости закрывания. Этот дверной доводчик с предохранительной пружиной, изготовленный из литья под давлением и окрашенный в белый цвет, может дополнить дверь любого стиля. Они У.Л. указаны с огнестойкостью 1/2 часа и имеют основание шириной 1 дюйм, расстояние между центрами отверстий 4-1/4 дюйма и плечо 4-3/4 дюйма. Эти доводчики работают по методу закрытия при нажатии, а не по методу закрытия при вытягивании, и у них нет функции удержания в открытом положении. Расстояние хода: ближний рычаг этого предохранительного пружинного доводчика может поворачиваться на полные 180 градусов, но как только он будет установлен на место, расстояние поворота двери будет уменьшено до точки, где она соприкасается с пулей. фигурный корпус доводчика. Для защиты от ржавчины и атмосферных воздействий рассмотрите детали Prime-Line KC50HD и KC57US, которые подходят для использования вне помещений и предназначены для использования с легкими воротами и дверями-ширмами. Все крепежи и инструкции по установке включены в этот товар. Обязательно просмотрите видео с инструкциями производителя по установке, также связанное с этой страницей, в верхнем левом углу. Нанесение белой литиевой смазки на внутренние пружины сжатия может быть желательным, но вам следует избегать использования смазочных материалов, таких как WD-40, которые разрушают консистентную смазку. Не затягивайте слишком сильно, проворачивание после 4 отверстий приведет к выходу из строя этого элемента.

КОМПЛЕКТ ВКЛЮЧАЕТ: (1) подпружиненный дверной доводчик поверхностного монтажа; работает на дверях до 150 фунтов; без рук; регулируемое натяжение; У.Л. перечислены; 1/2 часа огнестойкости.
ЛЕГКИЙ ПРОЕКТ СВОИМИ РУКАМИ. Благодаря этим безопасным пружинным доводчикам KC67US ваши следующие дела будут быстрыми и легкими. Используйте эти дверные доводчики, чтобы превратить распашные двери в самозакрывающиеся.
ЛЕГКАЯ УСТАНОВКА — С доводчиком и пластиковой скользящей пластиной, монтируемой на поверхность, установка очень проста. Этот пружинный доводчик можно использовать на дверях весом до 150 фунтов. и может использоваться как на левых, так и на правых дверях. Легко отрегулируйте натяжение этого дверного доводчика с предохранительной пружиной.
Во избежание чрезмерного натяжения регулируйте доводчик на четверть оборота за раз и проверяйте дверь после каждой регулировки. Чрезмерное натяжение может привести к повреждению узла. Если вы хотите добавить в узел дополнительную смазку, осторожно разберите узел после снятия натяжения и нанесите белую литиевую смазку непосредственно на пружины. поворот после 4 позиций отверстий приведет к поломке этого элемента
Для получения дополнительной информации о размерах см. линейный чертеж

Технические характеристики

Марка:

Гибклозер США

Материал:

литье под давлением

Цвет:

Хром

Установка на:

Поверхность

Тип:

Весна безопасности

Регулируемый:

Да

Вставить видео с практическими рекомендациями на английском языке:

Документы: GIBCLOSER INSTRUCTIONS. PDF

Где купить

Как установить доводчик на металлическую дверь?

Home > Справочный центр > Информация о дверном доводчике > Как установить доводчик на металлическую дверь?

В этой статье мы рассмотрим все, что вам нужно знать об установке доводчика на полые металлические стальные двери любого типа.

Проверить наличие усиливающей пластины для полого металлического дверного доводчика

Полая металлическая дверь представляет собой тип коммерческой двери, изготовленной из стальных листов. Хотя профессионалы часто называют стальные двери «полыми металлическими», на самом деле они не полые. Коммерческие полые металлические двери заполнены изоляционным сердечником, либо сотовым сотом, либо полистиролом, который зажат между стальными листами. Полые металлические двери различаются по толщине стального листа, наиболее популярным является калибр 18. Большинство полых металлических дверей должны иметь встроенную усиливающую пластину доводчика, которая предназначена для крепления доводчика. Без усиливающей пластины доводчика, когда он установлен, он может обрушиться или помять стальной лист двери. На приведенном ниже рисунке показана типичная схема выдувания полых металлических компонентов двери. Ниже показана усиленная стальная пластина толщиной 12 мм для дверных доводчиков.

Проверка огнестойкости полой металлической двери

Перед началом установки дверного доводчика важно проверить, соответствует ли полая металлическая дверь огнестойкости. Огнестойкая полая металлическая дверь будет иметь этикетку на стороне петель двери, на которой указан класс огнестойкости. Наиболее распространенные противопожарные двери рассчитаны на 3 часа. Если полая металлическая дверь является противопожарной, установленный дверной доводчик также должен быть огнестойким, что означает, что он должен иметь маркировку UL10c, которая указывает на использование на 3-часовых противопожарных дверях. Установка неогнестойкого дверного доводчика не допускается для использования на противопожарных дверях.

Установка на полую металлическую дверь с усиливающей пластиной доводчика

Шаг 1: Просверлите отверстия и нарежьте резьбу

Выберите тип установки доводчика: стандартное крепление, на верхний косяк или на параллельный рычаг.

Положите корпус доводчика и башмак рычага в нужные места и карандашом отметьте места для монтажных отверстий. Используя сверло №7, аккуратно просверлите каждое монтажное отверстие. Если для крепления корпуса доводчика и башмака рычага используются крепежные винты, то каждое просверленное отверстие необходимо нарезать метчиком 1/4-20. Однако, если используются саморезы по металлу, нарезание резьбы не требуется. Усиливающие пластины полых металлических дверных доводчиков обычно изготавливаются из стали 12 калибра, поэтому всегда необходимо предварительное сверление.

Шаг 2: Установите корпус и рычаг доводчика

Установите корпус и рычаг доводчика на дверь и раму. Обязательно предварительно натяните пружину доводчика в соответствии со спецификациями производителя. Соедините рычаг доводчика с корпусом доводчика.

Шаг 3. Правильная регулировка доводчика

Тщательно отрегулируйте скорость доводчика. Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрытия двери должно пройти не менее 5 секунд с 9от 0 до 12 градусов.

Установка на полые металлические двери без усиливающей пластины доводчика

Шаг 1: Просверлите монтажные отверстия

К сожалению, полые металлические двери без усиливающей пластины доводчика часто намного дешевле, в результате иногда пробирались на строительные торги, чтобы показать себя по более низкой цене, чем у конкурентов. Если полая металлическая дверь не имеет усиливающей пластины, рекомендуется использовать гайки и болты с втулкой или половые гайки и болты, поскольку они помогут предотвратить разрушение полой металлической двери или образование ямочек при установке дверного доводчика. Гайки и болты с втулкой значительно увеличивают прочность крепления, гарантируя, что доводчик не оторвется от двери.

Выберите тип установки дверного доводчика: стандартное крепление, на верхний косяк или на параллельный рычаг. Положите корпус доводчика и башмак рычага в нужные места и карандашом отметьте места монтажных отверстий. Используя сверло 9/32 дюйма, осторожно просверлите каждое монтажное отверстие насквозь со стороны дверного доводчика. Затем с помощью сверла 3/8 дюйма просверлите каждое монтажное отверстие на стороне, не закрывающей доводчик, стараясь не пройти до конца. путь через это время.

Шаг 2: Установка корпуса и рычага доводчика

Установите корпус и рычаг доводчика на дверь и раму. Вставьте накидную гайку в каждое отверстие и осторожно затяните каждый болт, который входит в накидную гайку. Обязательно предварительно натяните пружину доводчика в соответствии со спецификациями производителя. Соедините рычаг доводчика с корпусом доводчика.

Шаг 3. Правильная регулировка дверного доводчика

Тщательно отрегулируйте скорость дверного доводчика. Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрытия двери должно пройти не менее 5 секунд с 9от 0 до 12 градусов.

Ознакомьтесь со строительными и противопожарными нормами

Некоторые строительные и противопожарные нормы могут требовать, чтобы в вашем дверном приложении использовались гайки и болты с втулкой. Всегда лучше перепроверить, так как коды различаются в зависимости от местоположения здания. Крепежи для противопожарных/дымовых дверей в сборе должны соответствовать NFPA 80. В некоторых случаях NFPA 80 может предписывать дополнительные крепления, которые не поставляются со стандартными дверными доводчиками.

Заключение

Это руководство очень полезно для установки любого промышленного дверного доводчика на полую металлическую дверь. Если полая металлическая дверь имеет встроенную усиливающую пластину доводчика, то можно использовать саморезы или крепежные винты. Если полая металлическая дверь не имеет доводчика, то следует использовать накидные гайки и болты. Конечно, всегда сверяйтесь с местными юрисдикциями, строительными и противопожарными нормами, так как в некоторых случаях могут потребоваться другие крепления. Если вам нужен доводчик для полой металлической двери для новой установки или замены, мы рекомендуем дверные доводчики Liberty. Эти продукты очень высокого качества и изготовлены на века. Если вы хотите заменить свой оригинальный дверной доводчик новым дверным доводчиком с соответствующими монтажными отверстиями, мы можем помочь. Пожалуйста, ознакомьтесь с нашим руководством «Как заменить дверной доводчик».
