Инструкция по монтажу, общие принципы

Главная » Рольставни » Инструкции к рольставням » Инструкция по монтажу рольставен » Инструкция по монтажу рольставен

3. ПОДГОТОВКА К МОНТАЖУ

3.1. ПОДГОТОВКА ПРОЕМА ДЛЯ МОНТАЖА РОЛСТАВЕН

Обращаем внимание наших партнеров на то, что существенной предпосылкой монтажа рольставен с наименьшими затратами является качественная подготовка обрамления проема под установку ролставен. Очень важно на начальной стадии точно произвести замер проема с указанием материала стен и их толщины.

Подготовленные проемы должны отвечать следующим требованиям:

• проемы должны иметь прямоугольную или другую, согласованную заказчиком и исполнителем форму;
• поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин;
• отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей — не более 5 мм. Если  проемы  подготовлены заказчиком с отклонениями от изложенных требований, заказчик обязан устранить отклонения или заключить дополнительное соглашение на выполнение этих работ субподрядчиком.

4. МОНТАЖ ИЗДЕЛИЯ

4.1. ОБЩИЕ ПРИНЦИПЫ

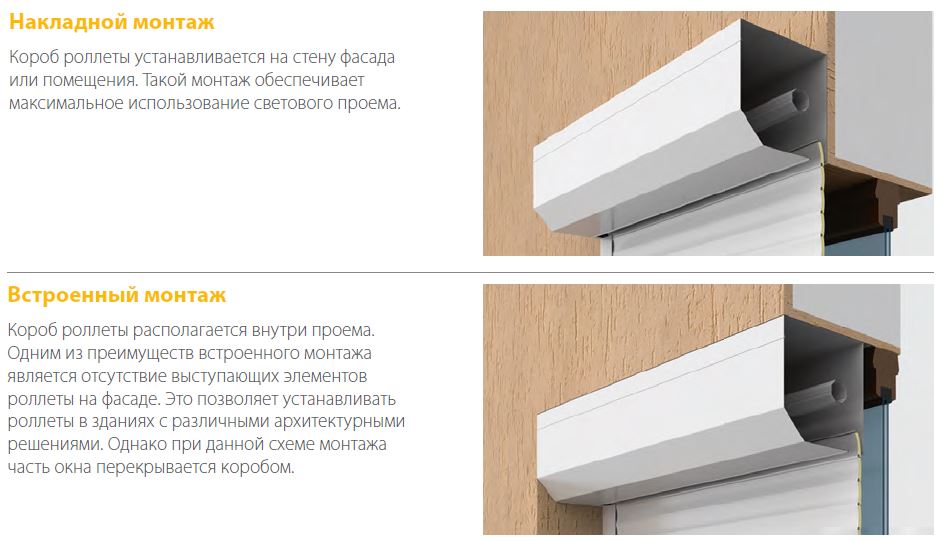

4.1.1. Основные виды монтажа рольставен представлены ниже.

4.1.2. При монтаже направляющие шины рольставен должны быть выставлены по уровню в вертикальных плоскостях, защитный короб — в горизонтальной плоскости.

• Конструкция рольставен должна быть расположена симметрично относительно проема.
• Короб и направляющие шины должны прилегать к обрамлению проема по всей длине. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм.
• Установка и выравнивание элементов изделия на стене перед их закреплением может осуществляться с помощью металлических прокладок, устанавливаемых в области точек крепления.
• Швы и зазоры после завершения монтажа изделий должны заделываться герметизирующими материалами.
• Точность установки изделия при монтаже контролируется строительным уровнем типоразмеров УСб-1 /УСб-4 1-й группы точности ГОСТ 9416-83 и рулеткой 1-5 м ГОСТ 7502-89 2-й группы точности.
• Допускается использование строительных уровней и рулеток других типов, но не ниже указанной группы точности.

4.1.3. Рольставни должны быть надежно закреплены и тем самым не представлять потенциальной опасности для жизни и здоровья людей. Точки крепления рольставен должны обеспечить равномерное распределение сил, действующих на конструкцию, и надежную передачу их на элементы строительной конструкции.

В процессе монтажа следует обращать внимание на правильную и равномерную затяжку крепежных элементов для того, чтобы избежать перекосов рольставен и обеспечить работоспособность изделия.

При креплении направляющих шин рольставен не следует превышать максимально допустимое расстояние между элементами крепежа 500 мм, при этом расстояние от края шины до точки крепления не должно превышать 180 мм.

Выбор крепежного элемента осуществляется с учетом распределения нагрузок, прочности примыкающих строительных элементов (кирпичная кладка, бетон, газосиликатные блоки и т.п.). При использовании распорных дюбелей строительные элементы должны выдерживать давление разжимаемого дюбеля.

Деревянные заглушки, монтажную пену, силикон и двухсторонний скотч запрещается использовать в качестве средств крепежа.

При креплении изделий дюбелями следует работать с длинными сверлами, чтобы не повредить поверхность элементов рольставен сверлильным патроном. Просверленное отверстие должно соответствовать или быть немного меньше диаметра дюбеля.

4.1.4. При заделке монтажных швов и зазоров следует использовать уплотнители в тубах (силикон, пенополиуретан, акрил). При заделке отдельных швов и зазоров, размер которых превышает 3 мм, следует использовать штукатурные растворы (за исключением случаев монтажа неокрашенных алюминиевых направляющих шин), совместимые с материалом проема и разрешенные к применению заказчиком.

После застывания выступающие за плоскость шин и короба герметизирующие материалы удаляют и при необходимости производят окончательную заделку швов. При использовании полиуретановой пены следует обратить внимание на то, чтобы не произошла деформация элементов короба роллеты.

После завершения монтажных работ и завершения отделки фасада здания следует удалить защитную пленку с короба рольставен. Загрязненные участки очистить и протереть.

4.2.ТИПОВОЙ (ПООПЕРАЦИОННЫЙ) ПОРЯДОК МОНТАЖА ЗАЩИТНЫХ РОЛЬСТАВЕН

4.3. НАЛАДКА, ОПРОБОВАНИЕ И ПРОВЕРКА РАБОТЫ РОЛЬСТАВЕН

4.4. СДАЧА СМОНТИРОВАННЫХ РОЛЬСТАВЕН

4.4.1. Сдача Заказчику смонтированной рольставни производится в следующем порядке:

• представителем Организации, произведшей монтаж рольставен, производится полная демонстрация функциональной работоспособности роллеты;
• производится заполнение «Акта сдачи-приемки»;
• ставится дата ввода в эксплуатацию рольставен;
• ставится подпись лица  (с расшифровкой подписи), ответственного за монтаж рольставен;
• заносятся    данные    (наименование, адрес, телефон) организации, произведшей монтаж рольставен;
• ставится печать Организации, произведшей монтаж рольставни.

4.4.2. «Акт сдачи-приемки» подписывается заказчиком с простановкой печати (при ее наличии у заказчика).

Установка рольставен. Инструкция по монтажу. Как правильно установить рольствани не прибегая к помощи специалистовИнформационный строительный сайт |

Сегодня люди стремятся к безопасности и удобствам. Именно такими качествами обладают рольставни – специфические конструкции, выполненные из металла. Первоначальное их предназначение – защита от шума, пыли, ветра и, что самое главное, от посягательств на частную жизнь. Впоследствии эти конструкции модифицировались и стали отличным и оригинальным решением в архитектуре – сегодня установка рольставней в туалете уже никого не удивляет.

Содержание

• Что такое рольставни
• Установка рольставней: инструкция
  • Виды монтажа
  • Как выбрать крепежные материалы
  • Этапы работы
• Установка рольставней — видео

Что такое рольставни

Рольставни – это модно, современно и элегантно. Благодаря новшествам и усовершенствованию моделей, сегодня такие конструкции могут быть монолитными и неприступными, являясь защитниками личного имущества, а могут выполнять роль декоративных жалюзи или занавесок. Благодаря привлекательному внешнему виду рольставни способны украсить любой интерьер.

Рольставни имеют восемь классов взломостойкости – все зависит от материала, из которого изготавливается конструкция:

1. Р1-Р2. Классические и сантехнические рольставни вряд ли уберегут от проникновения, но они служат отличным защитным средством от ветра, шума и пыли. В основном это профили роликовой прокатки.
2. Р3-Р5. Если вам необходима защита от проникновения и вандализма, обратите внимание на экструдированные или стальные профили – из этого материала изготавливают ворота и решетки.
3. Р6-Р8. Это самая надежная защита, так как такие рольставни чаще всего являются бронированными и пуленепробиваемыми.

Кроме этого, рольставни бывают механическими и электрическими. В свою очередь механические рольставни делятся на инерционные и редукторные – в зависимости от привода, который обеспечивает вращение полотна.

Рольставни устанавливают на двери и окна, на ворота и витрины, как перегородки в помещении вместо защитных ширм, на наклонные крыши и зимние сады, а еще – в качестве защитного тента на прицепы автомобилей типа «пикап».

Если вам необходимо при помощи рольставен охватить большой проем, выбирайте профиль повышенной прочности. К тому же учтите, что для наклонных плоскостей есть специфическим рольставни.

Установка рольставней – это сложное дело, так как сам по себе процесс требует повышенной квалификации от тех, кто будет выполнять работу. Именно от того, как выполнена работа и будет зависеть долговечность конструкции и, что немаловажно – ее работоспособность.

Установка рольставней: инструкция

Если вы решили установить рольставни своими руками, внимательно изучите инструкцию по монтажу обычных роллетных систем. Зная азы этого процесса и немного практики, вы сможете самостоятельно провести работу по установке рольставней на окна или на двери.

Самое главное – правильно подготовить проем перед тем, как приступать к монтажу профилей: он обязательно должен быть гладкий, без трещин и наплывов.

Виды монтажа

1. Монтаж встроенный. Монтаж рольставен осуществляется внутри проема – непосредственно крепление выполняется к торцу проема. У этого способа есть основное преимущество – короб, где находится профиль, скрыт внутри проема, не выступая за его пределы. Но именно это преимущество и является недостатком, так как уменьшается световой проем (как раз на высоту и ширину короба).
2. Монтаж накладной. Монтаж осуществляется на проем, а крепления выполняется на фасад, таким образом, короб находится выше проема. Преимущество: нет уменьшения светового проема, когда рольставни открыты их не видно из помещения. Недостатки – короб может сильно выступать относительно фасада.
3. Монтаж, когда короб внутри. При этом варианте, рольставни крепятся к торцу проема, но таким образом, чтобы короб оказывался внутри. Преимущества: не портится внешний вид здания. Что касается недостатков, то рольставни находятся далековато от проема – как раз это место занимает короб.
4. Монтаж, когда короб встраивается. Монтаж проводят непосредственно в проем, в то время как короб заводится в нишу, созданную специально для этих целей над проемом. Преимущества: благодаря тому, что рольставни плотно прилегают, у фасада эстетичный вид, а также этот вид монтажа заметно повышает защитные функции профиля, так как рольставни прочно вмонтированы в фасад. Что касается недостатков – во время монтажа необходимо будет немного «подпортить» фасад и интерьер помещения.
5. Монтаж встроенный (внутренний). Монтаж проводится исключительно внутри помещения. Преимущества: эстетичный вид, повышенная степень зашиты. Недостатки: к сожалению, стеклопакет остается незащищенным.
6. Монтаж накладной (внутренний). Рольставни необходимо вмонтировать в проем, но так, чтобы было сохранено световое пространство. Преимущества: повышенная надежность, привлекательный внешний вид. Недостатки: незащищенный стеклопакет.

Как выбрать крепежные материалы

В зависимости от того, какой вид монтажа будет использован и из чего сделан проем, применяются различные элементы крепежа. Установка рольставней на двери или окна возможна при использовании следующих крепежей.

1. Бетон, камень, кирпич обычный: пластмассовые дюбели, которые имеют вворачиваемые или забивные элементы, а также анкеры из стали не менее 30 мм.
2. Кирпич пустотелый: анкеры стальные глубиной не менее 65 мм.
3. Металл: винты самонарезающие.
4. Дерево: шпильки стяжные или шурупы.

Этапы работы

В комплект входят: один короб, одно роллетное полотно, две шины для скольжения и комплектация.

Как только вы убедитесь, что проем подготовлен, необходимо приступать непосредственно к монтажу.

1. Измеряйте проем, где будут установлены рольставни.
2. Подготовьте боковые рейки – отметьте те места, где будет находиться крепеж.
3. Просверлить в тех местах, которые вы отметили сквозные отверстия.
4. на одной стороне рейки сделать одно отверстие, которое будет использовано для декоративной ручки-заглушки.
5. В короб вставить крепежи, которые будут фиксировать боковые рейки.
6. Боковые рейки закрепить в коробе.
7. Конструкцию приложить к стене (проему).
8. Не забывайте проверять всю работу при помощи уровня.
9. Там, где сделаны отверстия под крепления, необходимо провести крепление.
10. Короб зафиксировать на стене.
11. В том случае, если рольставни имеют автоматические составляющие привода, нужно будет сделать отверстие в стене, где будет проходить кабель. Лучше всего сделать это непосредственно через короб – тогда кабель не будет иметь «доступ» к улице.
12. Подключить кабель к блочку, который будет осуществлять управление. Его в основном крепят к стене или к базовой станции – она будет ловить сигнал с пульта управления.
13. Если роллет имеет ручное управление, то необходимо натянуть трос к блочку и установить ручку, закрепив ею трос.
14. Планку, на которую будет наматываться профиль, необходимо обмотать предварительно пакетом – это убережет полотно от повреждения и царапин.
15. Намотать полотно роллета на планку.
16. На конец полотна прикрепить фиксаторы.
17. Для рольставней, расположенных с внешней стороны, необходим ригель. Он будет хорошим блокиратором. Благодаря ригелю, ставни будет невозможно поднять.
18. Теперь необходимо установить планку – она будет плотно удерживать роллет.
19. Если рольставни располагаются с внешней стороны, нужно при помощи дрели просверлить у болтов головки, чтобы их нельзя было открутить. Затем надо установить на них заглушки.

Установка рольставней — видео

Руководства по установке

• Руководства по установке

Мы понимаем, что для многих клиентов, которые устанавливают свои первые защитные двери или заменяют устаревшие системы современными, более эффективными заменами, необходимые методы не всегда ясны.

Системы безопасности обеспечивают душевное спокойствие, поэтому мы разработали обучающие видеоролики и инструкции ниже, чтобы помочь. Если вы заказали коммерческие продукты безопасности, можете быть уверены, что лучший способ их установки описан ниже. Следуйте этим шагам, и вы можете быть уверены в своей установке, что дает вам душевное спокойствие, которого вы заслуживаете.

Ваши защитные жалюзи, рольставни, стальные двери и защитные решетки после установки обеспечат вам долгие годы безопасности.

Если вам нужна дополнительная информация или помощь, свяжитесь с нами.

Рольставни

Инструкции по установке устройства намотки ремня

НАЖМИТЕ ЗДЕСЬ

Инструкции по установке кривошипа

НАЖМИТЕ ЗДЕСЬ

0010

Инструкции по установке моторного двигателя Электрической трубки

Пожалуйста, нажмите здесь

Установка моторного двигателя. ЗДЕСЬ

Инструкции по установке традиционного трубчатого электродвигателя

НАЖМИТЕ ЗДЕСЬ

Промышленные рольставни

Промышленность — Инструкции по установке цепочки

Пожалуйста, нажмите здесь

Инструкции по промышленной электрической установке

Пожалуйста, нажмите здесь

Огненные затворы и шторы

Инструкции по установке Огненной Шатчеря

Пожалуйста, нажмите здесь

.

НАЖМИТЕ ЗДЕСЬ

Гаражные ворота

Руководство по установке SeceuroGlide

Пожалуйста, нажмите здесь

Инструкции по установке Seceuroglide LT

Пожалуйста, нажмите здесь

Классика Seceuroglide Classic and Excel Инструкции по установке

Пожалуйста, нажмите здесь

Комплексные инструкции по установке

Please

. НАЖМИТЕ СЮДА

Видео по установке секционных гаражных ворот Elite

НАЖМИТЕ СЮДА

Plus Sectional Garage Door Установка видео

Пожалуйста, нажмите здесь

Грель безопасности

Снятый «Deluxe» Инструкции по установке Grilles

, пожалуйста

Стандартные стальные двери

НАЖМИТЕ ЗДЕСЬ

О НАС

Один из ведущих в Великобритании поставщиков и установщиков защитных решеток, рольставен и защитных дверей с 25-летним опытом.

Бесплатный телефон: 0808 250 1165

Последние новости

Как установить стальные рольставни? [PDF]

🕑 Время прочтения: 1 минута

Стальные рольставни представляют собой ворота, состоящие из взаимосвязанных решетчатых секций, образованных из полос холоднокатаной стали, и обычно используются в складских помещениях и магазинах.

Рулонные стальные ворота должны быть двухтактного типа или приводиться в действие с помощью механического устройства. Если площадь затвора до 10 м2, то он должен быть затвора двухтактного типа, а если площадь более 10 м2, то, как правило, он должен быть снабжен редуктором, приводимым в действие механическим устройством с цепочка или ручка.

Содержание:

• Спецификация материала затвора каллинга
  • 1. Заключение
  • 2. Spring
  • 3. Роллер и Кроншливые Кронта
  • Часто задаваемые вопросы по стальным рольставням

  Спецификация материалов для рулонных ворот

  1.

  Рольставни

  1. Жалюзи должны состоять из взаимосвязанных реечных секций, образованных из холоднокатаных стальных полос.
  2. Толщина листа, из которого прокатываются реечные секции, должна быть не менее 0,90 мм для ставней шириной до 3,5 м и не менее 1,20 мм для ставней шириной более 3,5 м.
  3. Ставни шириной более 9 метров должны быть разделены на две части с обеспечением одного среднего подвижного или неподвижного направляющего канала или с опорой с тыльной стороны для сопротивления ветровому давлению.
  4. Решетчатая секция должна быть прокатана так, чтобы иметь переплетенные завитки на обоих краях и глубокое гофрирование в центре, с глубиной перемычки не менее 12 мм, чтобы обеспечить достаточную жесткость полотна для сопротивления ручному давлению и нормальному давлению ветра.
  5. Каждая секция рейки должна быть единой сплошной деталью без сварных соединений.
  6. Когда рейки соединены между собой, секции рейки должны иметь расстояние между центрами прокатки 75 мм.
  7. Каждая чередующаяся секция рейки должна быть закреплена скобами из мягкой стали или ковкого чугуна, надежно заклепками на обоих концах, чтобы зафиксировать секцию рейки с обоих концов и предотвратить боковое перемещение.

  Рис. 1: Компоненты стальных рольставней

  2. Пружина

  1. Пружина должна быть спиральной.
  2. Пружина должна быть изготовлена ​​из высокопрочной проволоки или полос из пружинной стали достаточной прочности.

  3. Ролик и кронштейны

  1. Для створок шириной до 6 м и высотой не более 5 м следует использовать стальные трубы диаметром 50 мм.
  2. Мягкий кронштейн размером 375 x 375 x 3,15 мм должен использоваться для поддержки вала жалюзи высотой до 3,5 метров.
  3. Для жалюзи с высотой в свету от 3,5 м до 6,5 м следует использовать кронштейн из мягкой стали размером 500 x 500 x 10 мм.
  4. Вал подвески, закрепленный на кронштейнах, должен быть закреплен вращающимися чугунными шкивами, к которым крепится затвор.
  5. Шкивы и вал трубы должны быть соединены с помощью винтовых пружин предварительного натяжения, чтобы удерживать затвор в равновесии в любом частично открытом положении и уравновешивать вес затвора.
  6. Если ширина проема превышает 3,5 метра, чугунные шкивы должны быть соединены между собой сепаратором, состоящим из пластин из мягкой стали размером не менее 32 x 6 мм и фиктивных колец из мягкой стали для равномерного распределения крутящего момента.
  7. Самоустанавливающиеся двухрядные шарикоподшипники должны быть установлены на крайнем шкиве, а закладные кольца должны иметь минимальное расстояние 15 мм, и должно быть предусмотрено не менее 4 лысок по всей длине ролика.
  8. В случае жалюзи большой ширины с механическим открыванием ролик должен быть оснащен шестерней на одном конце, которая контактирует с червяком, закрепленным на пластине кронштейна, должны быть предусмотрены обойма и шкив с двумя шарикоподшипниками.

  4. Направляющий канал

  1. Ширина направляющего канала должна быть 25 мм. Минимальная глубина направляющих каналов может быть выбрана из таблицы 1.
  2. Зазор между двумя ножками направляющих каналов должен быть достаточным для свободного перемещения жалюзи и в то же время достаточно близким, чтобы предотвратить дребезжание затвор из-за ветра.
  3. Каждый направляющий канал должен быть снабжен не менее чем тремя фиксирующими планками или опорами для крепления к стенам или колонне с помощью болтов или винтов.
  4. Расстояние между планками не должно превышать 0,75 м. В качестве альтернативы направляющие каналы также могут быть снабжены соответствующими дюбелями, крючками или штифтами для ввинчивания в стены.

  Таблица 1: Глубина направляющего канала для разной ширины жалюзи .

  Clear width of shutters	Depth of guide channel
  Up to 3.5 m	65 mm
  3. 5 m up to 8 m	75 mm
  8 м и более	100 мм

  5. Верхняя крышка

  1. Верхняя крышка должна быть из мягких листов толщиной не менее 0,90 мм и усилена угловыми или плоскими ребрами жесткости по верхнему и нижнему краям для удержания форма.

  Крепление рулонных ворот

  1. Кронштейны должны быть закреплены на перемычке или под перемычкой, как указано, с помощью необработанных дюбелей и болтов.
  2. Затем вал вместе с пружиной закрепляется на кронштейнах.
  3. Реечная часть (жалюзи) должна быть уложена на землю, а боковые направляющие каналы должны быть связаны веревками и т.д.
  4. Затем заслонка должна быть установлена ​​на место и сверху закреплена с помощью трубного вала с помощью болтов и гаек.
  5. Боковые направляющие швеллеры и защитные рамы крепятся к стене через пластину, приваренную к направляющим.
  6. Эти пластины и кронштейны должны быть закреплены с помощью стальных болтов и дюбелей, скрытых в штукатурке, чтобы их расположение было невидимым.
