Крепеж для пластиковых окон, какой выбрать, анкера, рамные дюбели, пластины, преимущества и недостатки | Все о пластиковых окнах

На рынке существует множество крепежных элементов, однако именно их разнообразие и ставит в тупик. Разные источники нахваливают тот или иной крепеж, но здесь, как и везде у каждого есть свои особенности, преимущества и недостатки. Рассмотрим каждый из них по порядку, и расскажем для чего используется тот или иной элемент.

Анкер или анкерный дюбель.

Первое профессиональное крепление, очень надежное. Состоит из трех элементов: винт с резьбой, гильза (это верхний слой) и втулки внутри. При завинчивании винта втулка распирает гильзу и крепеж получается надежно зафиксированным.

Но есть и недостаток: крепеж зафиксирован так надежно, что порой вынуть его обратно очень проблематично. Конечно, устанавливая пластиковые окна вы об этом не думаете, также когда то вы возможно поменяете и их, или если вдруг вам установят их не по уровню и потребуется переустановка, проблемы будут налицо. Да и по словам опытных монтажников, иногда просто сверло может попасть в арматуру и отверстие надо сверлить другое. Вам могут разворотить всю конструкцию до безобразного состояния.

Еще одно: довольно тяжело закрепить в домах с многослойными стенами, он будет просто проваливаться в стене, и распорка не закрепится. Например, серия панельных домов П-44, имеет внутри  воздушный слой с утеплителем, в который закрепиться анкером просто невозможно.

Размер дюбеля варьируется от 100 до 200 мм, толщина 8-10 мм. Размер вы выбираете исходя из того, какое расстояние от рамы до откоса у вас имеется. Анкер устанавливается на внутренней части конструкции под стеклом. Толщина рамы обычно около 4 см, плюс он должен войти в стену минимум на 4 см, то есть 8 см уже занято. Если расстояние от рамы до откоса 2-3 см, то можно взять и 110 мм анкер, если 5-7 см, то уже 150-160 мм.

Нагель или шуруп по бетону.

Обычный шуруп, также надежное крепление, но в отличие от предыдущего, его довольно легко демонтировать и удалить в случае надобности.

Недостаток: тот же, что и в анкере – невозможность крепления в домах со стенами с утеплителем.

Размерный ряд у нагеля примерно такой же – 100-200 мм длина, 8-10 мм толщина. Длину выбирайте такую же, как и у анкерного дюбеля.

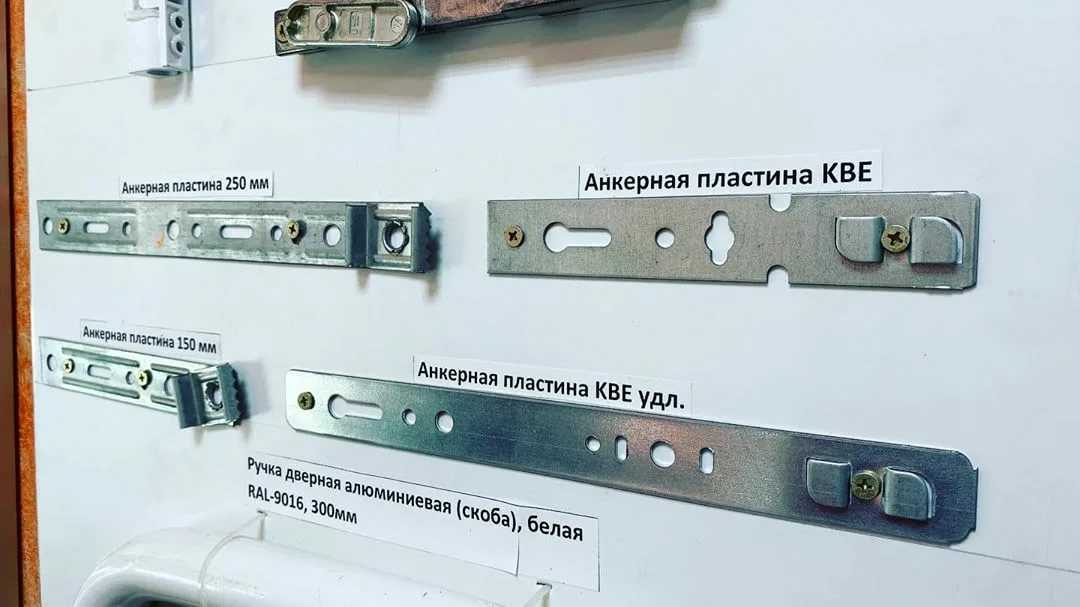

Анкерные пластины.

Самое последнее творение крепежа для окон. Много споров существует по поводу надежности, но ведущие компании используют именно их. к слову они бывают поворотные (длинная часть  поворачивается под большим углом) и неповоротные.

Процесс монтажа примерно таков: на торцевую часть окна закрепляют пластину, а другую ее часть с помощью обычного пластмассового дюбеля (длиной 5-8 см) закрепляют к стене.

Преимущества:

• Рама не сверлится насквозь, как это происходит с анкером или нагелем.
• Если в стене есть арматура или другие помехи, она повернется в то место, где ее нет, и вторую дырку сверлить не надо.
• Опять же про П-44 и многослойные стены: это практически единственный вариант крепежа для таких домов. Также бывают дома в российских селениях, сделанные из того, что было. Содержание их неизвестно самим хозяевам, и пластины помогают нам и здесь.

Недостатки:

Условно, все пеняют на то, что крепление на маленький и узкий пластмассовый дюбель ненадежно, и бредят какой то там ветровой нагрузкой, что не соответствует действительности.

Окно на 90% держится на монтажной пене.

Если вы не планируете запенивать окно, а использовать другой утеплитель, например минеральную вату, тогда они вам однозначно не подойдут. А если на вашу раму со всех торцевых сторон нанесена пена, по всей ее ширине, то повода для беспокойства, что конструкция будет ненадежно закреплена или выпадет, никакого нет.

Размеры пластин также от 100 до 200 мм, но крепится она на внешний край рамы, поэтому пластин 120-130 мм, как правило, достаточно для любого дома.

Также имейте в виду, что для разных производителей пластикового профиля существуют разные изделия, и ширина у них разная (у Rehau – для Rehau, у KBE свои и так далее). В крупных городах найти нужную не составляет труда, а для жителей небольших городов рекомендуется заказывать данный крепеж лучше вместе с окном, так как вы просто можете не найти нужного.

способы установки и фиксации окна в проеме, виды крепежных элементов, пошаговая инструкция по установке

Пластиковые окна имеют ряд преимуществ перед деревянными аналогами, поэтому приобрели широкую популярность. Важным аспектом правильной установки окна является выбор технологии и системы закрепления. Крепеж для пластиковых окон отвечает за шумоизоляционные свойства и длительность эксплуатации.

Содержание

Виды крепежа для монтажа пластиковых окон

Существует несколько разновидностей крепежа для пластиковых окон. Каждый из них имеет ряд преимуществ и недостатков, которые и определяют целесообразность использования в каждом конкретном случае. Они подразделяются на следующие виды:

• Анкерный дюбель. Наиболее рационально использовать крепеж диаметром 10 мм. Метиз обеспечивает надежную фиксацию рамы. Длина дюбелей зависит от места установки и особенностей стен.
• Нагель. Получил распространение в Европе, в отечественных магазинах сложно найти качественный крепеж.
• Анкерные пластины. Каждая разновидность окна комплектуется крепежными пластинами определенного типа, но есть универсальные модели. Иногда пластины не вкручиваются в раму, а защелкиваются.

Раньше для установки окон применялись шурупы по дереву, но такая система обладает невысоким показателем надежности. Их единственное преимущество – низкая стоимость, но на монтаже окна экономить не следует. Выбор крепежа для окон должен быть основан на особенностях системы и уровне навыков мастера.

Анкер или анкерный дюбель

Крепление окон анкером для установки ПВХ-окон выполняют профессионалы. Конструктивно приспособление состоит из трех частей: внутренней втулки, резьбового винта и гильзы. Движение винта по резьбе приводит к расширению гильзы втулкой, благодаря чему крепление обеспечивает высокую степень надежности. В некоторых случаях значительная сила фиксации относится к недостаткам, поскольку демонтировать такую систему очень сложно: переустановка окон или их замена потребует серьезных физических и временных затрат. К тому же, установкой должен заниматься опытный специалист.

Анкерный дюбель не подходит для использования в квартирах с многослойными стенами. Распорка не сможет закрепиться, и приспособление будет проваливаться. Стены панельных домов серии П-44 имеют воздушную прослойку с толстым утеплителем, выполнить крепление рамы анкером в такой стене невозможно.

Габариты дюбеля отличаются, но специалисты предпочитают приспособления с длиной 10-20 см и толщиной 0,8-1 см. Выбор размера основан на расстоянии от рамы до откоса. Анкер монтируется во внутренней полости системы прямо под стеклом. Как правило, рама имеет толщину 40 мм, минимальная длина проникновения в стену должна составлять также не менее 40 мм, от этих вычислений необходимо отталкиваться при покупке метизов. Оптимальный вариант – 110-160 мм.

Нагель или шуруп по бетону

Представляет собой стандартный шуруп, который обеспечивает менее надежное закрепление, чем в предыдущем случае, но его легко демонтировать при необходимости. Минусом изделия является сложность установки в утепленных стенах. Крепление пластикового окна нагелем применяют, если оконный проем выполнен из бетона или кирпича.

Размер выбирается по тому же принципу, что и размер анкерного дюбеля. Наиболее рациональным решением будет покупка шурупа с толщиной от 8 мм и длиной не менее 100 мм.

Анкерные пластины

Споры по поводу этого вида крепежа не утихают в течение многих лет, но ведущие производители окон отказались от шурупов и дюбелей в пользу пластин. Изделие бывает двух видов: неповоротное и поворотное (длинный участок изменяет угол наклона). Технология установки отличается простотой и быстротой скорости реализации: пластина крепится на торцевой стороне окна, а второй край фиксируется к стене простым дюбелем из пластика. К преимуществам метода относится следующее:

• отсутствие необходимости в сквозном просверливании рамы;
• если в стене присутствует арматура или другое препятствие, то изделие легко поворачивается под нужным углом, сверлить второе отверстие при этом не нужно;
• это один из немногих вариантов крепления, которые подходят для фиксации в стенах домов серии П-44.

Многие домашние мастера утверждают, что такая система ненадежна, поскольку не способна выдержать серьезную ветровую нагрузку, но данное предположение ошибочно. Около 90% общей нагрузки приходится на монтажную пену. При использовании другого вида утеплителя (минеральной ваты или пенопласта) следует отдать предпочтение шурупам и дюбелям.

Размерный ряд включает в себя различные варианты. Как и в предыдущих случаях, 10-20 см будет достаточно, но в целях экономии отдают предпочтение пластинам 12-13 см длиной. Специалисты рекомендуют заказывать крепежную систему вместе с окном, что будет гарантией качества и надежности фиксации.

Основные методы крепления окна

Перед началом установки пластикового окна необходимо разобраться с его конструктивными элементами и рассмотреть особенности ПВХ-системы. В зависимости от производителя, изделия отличаются конфигурацией армирования, формой поперечного сечения, количеством воздушных камер, конструкцией стеклопакета. В зависимости от этих показателей выбирается метод установки. Доступны два варианта: крепление пластиковых окон анкерными пластинами и дюбелями через раму.

В последнее время появились новые разработки, которые заменяют деревянные и пластиковые аналоги, их установка имеет ряд отличительных нюансов. Крепление для монтажа мягких окон состоит из люверса, поворотной скобы, ремешка из силикона и французского замка.

С применением пластины

После выравнивания конструкции относительно проема, пластины или кронштейны крепятся к раме и стене. В дальнейшем они скроются за подоконником и финишной отделкой. Положительные качества метода:

• простота и высокая скорость установки, что особенно заметно при использовании анкерных пластин штатного типа – эти приспособления входят в специальные пазы на торце профиля;
• нет необходимости в просверливании рамы;
• подходит для крепления пластиковых окон в деревянном доме;
• закрепление окна проводится без предварительной разборки;
• отсутствие отверстий обеспечивает герметичность и сохранение теплоизоляционных свойств.

По устойчивости к ветровым и весовым нагрузкам метод уступает первому. Поэтому установка окон на верхних этажах многоквартирного дома проводится с применением дюбелей и других видов анкерных креплений.

Монтаж оконной рамы на анкер

В этом случае рама просверливается насквозь. Отверстие в раме должно совпадать по оси с отверстием в стене. Крепежное приспособление вставляется в раму и затягивается, его верхняя часть скрывается за стеклопакетом либо приоткрытой створкой. К преимуществам этого метода относятся следующие факторы:

• высокая точность установки;
• надежность закрепления.

Существенные недостатки:

1. Монтаж системы требует обязательной разборки: нужно демонтировать стеклопакет и штапики. Это лишние проблемы для мастера без опыта и навыков.
2. Из-за просверливания отверстий в раме уменьшаются теплоизоляционные свойства. При стечении обстоятельств это провоцирует запотевание окна.

Основные этапы установки окна

Монтаж окна состоит из нескольких последовательных этапов. К каждому из них нужно подойти максимально ответственно, учитывая рекомендации специалистов. Процесс начинается с замеров, а заканчивается установкой подоконника и отделкой проема пластиковыми откосами.

Проведение замеров

В первую очередь необходимо обратиться в фирму по производству и реализации окон. В идеале должен приехать специалист, который самостоятельно определит размеры пластиковых окон. Это будет гарантией качественного и правильного изготовления. В случае ошибок вся вина будет возложена на него, поэтому компания компенсирует ущерб. Серьезные организации стоимость замера проема включают в цену изделий.

Расчет проводится с учетом конфигурации места, где будет установлена металло-пластиковая конструкция. Замер окна с четвертью предполагает, что с двух вертикальных сторон и сверху рама выпирает на четверть, то есть на 15-25 мм, учитывается зазор под монтажную пену. Размеры снимают следующим образом:

• Снизу, сверху и по центру измеряется расстояние между противоположными поверхностями откосов. Следует учесть, что окно должно входить в них минимум на 15 мм, поэтому к полученному результату добавляют 40 мм. Этот показатель позволяет определить ширину будущего изделия.
• Заход рамочной части остается прежним. Как правило, проемы не имеют нижней четверти, поскольку на её месте монтируют подоконник и внешний отлив. Их установка требует наличия специального профиля.

Замеры снаружи производятся от верхней четверти к точке, где под наклоном находится отлив по отношению к внешнему углу проема. К данному значению добавляется 20 мм и отнимается высота профиля, при этом нужно учитывать зазор герметизации.

Замер прямого окна без четверти выполнить намного проще. Проем измеряется по горизонтали и вертикали в наиболее широких местах. Высота – это разность величины проема, верхнего монтажного зазора и толщины профиля вместе с его зазором. Без профиля величина монтажного зазора составит 40 мм. Общее значение составляет высоту проема минус 60 мм.

Определить ширину окна можно при помощи простой математической формулы. Показатель состоит из разности самого широкого места проема и двух размеров монтажного зазора (в среднем 20 мм).

Подготовка инструмента и расходных материалов

На изготовление окна уйдет минимум 3 дня. В это время можно заняться подготовкой инструментов и необходимых вспомогательных материалов. От этого зависит скорость и качество работы. Для установки понадобятся:

• перфоратор;
• шуруповерт;
• отвертки;
• рулетка;
• строительный уровень;
• сверло для металла;
• прорезиненный молоток;
• шпатель;
• карандаш или ручка;
• ножовки по дереву и металлу;
• анкерные пластины, дюбель-гвозди;
• саморезы для крепления окна;
• уплотнительная лента;
• термоизоляция;
• монтажная пена;
• герметик на основе силикона.

Набор может изменяться в зависимости от конфигурации и особенностей изделия. Стоимость этих материалов и инструментов значительна, поэтому есть смысл воспользоваться услугами компетентного мастера.

Демонтаж старого окна

После подготовительных мероприятий можно переходить непосредственно к работе. Этот процесс начинается с демонтажа старой оконной рамы со стеклом. Он выполняется в следующей последовательности:

1. Удаляются самые габаритные створки, предварительно снимаются стекла.
2. Из панелей демонтируются форточки, иногда без применения силы сделать это затруднительно.
3. Окна снимаются с петель с помощью монтировки (нужно приподнять).
4. Чтобы демонтировать раму, следует начать с центральной стойки, её перепиливают в середине ножовкой.
5. Все части конструкции легко убираются с помощью монтировки и гвоздодера.
6. После этого переходят к подоконнику. Если он не поддается, его можно подбить с улицы.
7. Боковые стойки перепиливаются, причем верхняя снимается без труда.

Оконный проем нужно очистить от мусора и пыли. При необходимости корректируются недочеты бетонной отливки, избавляются от остатков раствора и т. д. Для этого используется перфоратор. С его помощью можно проделать пазы для будущего подоконника.

Подготовка окна и комплектующих к монтажу

Если выбран метод установки «с распаковкой», тогда заранее нужно оговорить с представителем компании, чтобы конструкцию прислали в разобранном виде. В противном случае разборку нужно выполнять самостоятельно. Для закрепления окна ПВХ нужно проделать отверстия под крепеж. Диаметр сверла 10,2 мм, приспособление вставляется в шуруповерт или перфоратор (режим без ударов).

С наружной поверхности рамы снимается защитное покрытие. Если планируется установка москитной сетки, то для неё нужно подготовить кронштейны. Элементы монтируются на саморезы прямо в ПВХ-профиль. В местах соединения четвертей проема с рамой клеится ПСУЛ-лента.

Установка с использованием анкерных пластин имеет ряд отличительных особенностей. Глухую створку можно не разбирать, достаточно это сделать с открывающимися частями. Конечно же, это негативно отразится на удобстве монтажа, поскольку вес конструкции будет внушительным. В намеченные точки фиксации прикладываются пластины. Они оснащены зацепами, идеально совпадающими с элементами профиля на раме. Для надежной фиксации место закрепления можно подбить мягким молотком до характерного щелчка, прилагая умеренную силу.

В центре каждой пластины есть отверстие, в него вгоняется саморез для фиксации с профилем. Пластины устанавливают под прямым углом к рамному профилю, после чего загибают так, чтобы обеспечить плотное прилегание к проему.

Фиксация оконной рамы в проеме

Качество крепления пластикового окна в проеме зависит от правильности его расположения. Выровнять конструкцию в горизонтальной и вертикальной плоскости можно при помощи строительного уровня. Корректировка наклона выполняется специальными клиньями из пластика или дерева.

Монтаж по способу «с распаковкой» предполагает проделывание отверстий через готовые каналы в раме. Данная технология активно применяется на практике, но для этого мастер должен иметь опыт. Если перфоратор наткнется на препятствие, это приведет к биению, что будет причиной повреждения ПВХ-профиля. Для безопасности перфоратором намечают центры будущих отверстий, демонтируют раму и переходят к полноценному сверлению.

Анкер вставляется в отверстие через полость рамы, подбивается до упора и завинчивается, при этом усилие должно быть умеренным, иначе головка повредит поверхность рамы. При использовании дюбель-гвоздей в первую очередь вставляется пластиковый элемент, и только после этого вбивается гвоздь распорного типа. Головка смазывается силиконовым герметиком и закрывается заглушкой.

Установка с использованием анкерных пластин проходит гораздо проще. Главное, чтобы они плотно прилегали к проему, для этого нужно задать необходимый изгиб. В стене проделываются отверстия прямо через них. Крепежная система закрепляется дюбель-гвоздями.

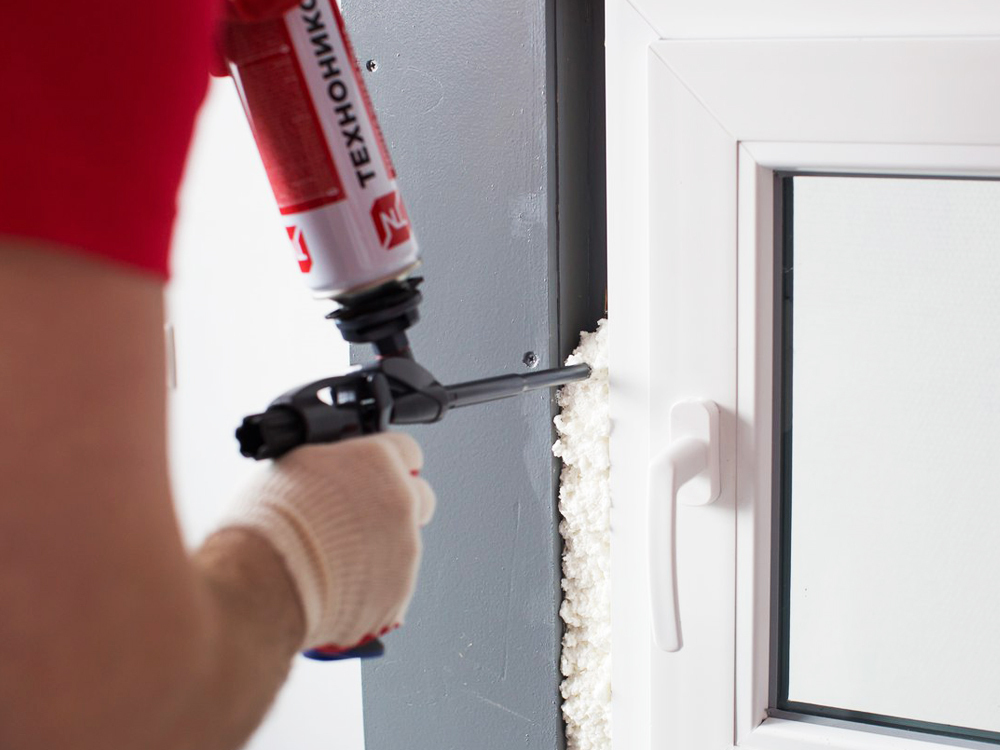

Пропенивание зазоров и устройство влагозащиты

После закрепления рамы и перед запениванием зазоров следует установить остальные части окна. Поскольку пена расширяется, легкая конструкция может деформироваться, что приведет к сложностям при сборке.

Затем флакон вставляется в специальный пистолет с тонким и длинным наконечником. Пропенивание проводится снизу вверх равномерным и плотным слоем. Экономить на пене нельзя. Если толщина зазора более 20 мм, то заполнение пространства осуществляют в два прохода, между ними выдерживают паузу в 2-3 часа. Такой подход является гарантией качественного выполнения работы. Монтажная пена обладает отличными теплоизолирующими свойствами, но она подвергается негативному влиянию влажности и прямых солнечных лучей, поэтому через сутки после нанесения нужно устанавливать откосы.

Пена прикрывается диффузионной мембраной, чтобы обеспечить отвод лишней влаги и защитить изделие от её проникновения извне. С внутренней стороны используют ППЭ – пленка имеет паро- и гидроизоляционные свойства. Фольгированная сторона должна быть направлена в сторону помещения для термозащиты.

Сборка окна регулировка створок

Стеклопакеты вставляются на места, штапики монтируются в установленной последовательности. Для удобства используется прорезиненный молоток. Важно следить, чтобы штапики входили ровно и издавали характерный щелчок. Далее монтируются створки и проверяется работоспособность механизма в режиме проветривания и полного открытия.

Относительно горизонтальной плоскости створка регулируется при скосе и ослаблении креплений. Для устранения проблемы необходимо вставить в оконную петлю шестигранный ключ. Повороты по часовой стрелке отдаляют створку до необходимого расстояния. Вертикальная настройка проводится при помощи навесной петли, размещенной в нижней части рамы. Для начала необходимо снять колпачок защиты. Вращение по часовой стрелке поднимает створку, против часовой – опускает.

Установка подоконника, отлива и пластиковых откосов

Подоконник монтируют на монтажную пену, клей, кронштейны или самодельные приспособления. В качестве последних домашние умельцы используют прямые подвесы. Некоторые конструкции окон подразумевают сопряжение рамы и подоконника. При его отсутствии под рамный профиль подкладывают панель, чтобы обеспечить полное соединение. Отливы на окна монтируют после того, как установлен подоконник.

Место расположения отлива покрывают паропроницаемой мембраной для защиты монтажной пены. По периметру проема проклеивается лента ПСУЛ, благодаря чему наклоненный отлив будет иметь опору, обеспечивая дополнительное препятствие для уличной влаги.

Крепление отлива к профилю пластикового окна осуществляют саморезами. Между каждым из них выдерживается расстояние 10-15 см. Проблемные места замазываются штукатуркой и силиконовым герметиком. Откосы пластиковых окон отделываются в последнюю очередь, пластиковые листы монтируются на подготовленную конструкцию.

Дополнительные рекомендации специалистов по установке и эксплуатации пластиковых окон

Многие пользователи сталкиваются с проблемой образования конденсата на окнах. Чтобы ее устранить, нужно обеспечить движение теплого воздушного потока к стеклянной поверхности. Систематическое проветривание уменьшает влажность в помещении, что снижает вероятность запотевания в несколько раз, особенно это актуально для таких комнат, как ванная и кухня. Специалисты рекомендуют оборудовать в доме систему вентиляции. Если прикрепить термометр к пластиковому окну, то появился возможность контролировать и минимизировать температурный перепад.

Периодически необходимо очищать каналы водоотвода, они удаляют лишнюю влагу из внутренней полости окон. После установки следует избавиться от мусора, следов шпаклевки, монтажной пены. Применять острые инструменты категорически запрещено. Рекомендуется воспользоваться пластиковым шпателем и пылесосом.

Изделия из ПВХ профиля не нуждаются в особом уходе, но соблюдение некоторых правил поможет увеличить срок и удобство эксплуатации окон. Главное требование предъявляется к составу моющих средств. Следует отдать предпочтение специальным веществам, предназначенных для пластиковых и стеклянных поверхностей.

Контакт с ацетоном, бензином, растворителем вредит поверхности профиля.

Установка и крепление пластиковых окон – это важный и ответственный момент, который требует от мастера определенных навыков. При наличии инструментов и знаний выполнить монтаж можно самостоятельно. Однако в случае неудачи производитель может отказать в гарантии. Вызов специалиста повлечет за собой дополнительный расходы. Для качественной установки пластиковых окон следует выбрать проверенную компанию.

Да!

45.31%

Нет. Требуются дополнительные ответы.
Сейчас спрошу в комментариях.

40.03%

Частично.  Еще остались вопросы.
Сейчас отпишусь в комментариях.

14.66%

Проголосовало: 1269

Оцените полезность статьи, нам будет приятно 🙂

Рамный анкер EJOT, тип RA-Z

1. Дом
2. Строительный крепеж
3. Товары
4. Винты для окон и фасадов
5. Винты для установки окна
6. Рамный анкер EJOT®, тип RA-Z

Спецификация

• Приложения

  • Прямое крепление пластиковых и деревянных окон в кирпичной кладке и бетоне без анкеров
  • Особенно подходит для внешней рамы из ПВХ без армирующих стальных стержней
  • Эффективное крепление окон и дверей на расстоянии
  • Установка в соответствии с рекомендациями ассоциации качества RAL для окон и двери

• Свойства

  • Гладкая и широкая опорная головка (Ø12 мм)
  • Взломостойкая (RC2), проверена на пластиковых окнах без стали
  • Испытано в качестве крепежного элемента в соотв. с директивой ETB «Строительные элементы, защищающие от падения с высоты»
  • Легкая формовка и точная посадка благодаря идеальной геометрии резьбы
  • Быстрый монтаж, надежная анкеровка
  • Цементируемая сталь

• Технические данные

  • Диаметр головки: 12 мм
  • Привод: T30

Загрузки

• Паспорт продукта.pdf
  249 КБ

Фильтр

Длина мм

120.0150.0180.0210.0250.0300.0

Выбранные фильтры

Сбросить фильтры

0″ data-ejotvariantfilter-1=»7.5″ data-ejotvariantfilter-2=»Zinc plated, blue passivated» data-ejotvariantfilter-3=»TORX T30″ data-ejotvariantfilter-5=»2271150601″ data-ejotvariantfilter-6=»Frame anchor RA-Z 7.5×150″>
0″ data-ejotvariantfilter-1=»7.5″ data-ejotvariantfilter-2=»Zinc plated, blue passivated» data-ejotvariantfilter-3=»TORX T30″ data-ejotvariantfilter-5=»2271180601″ data-ejotvariantfilter-6=»Frame anchor RA-Z 7.5×180″>
0″ data-ejotvariantfilter-1=»7.5″ data-ejotvariantfilter-2=»Zinc plated, blue passivated» data-ejotvariantfilter-3=»TORX T30″ data-ejotvariantfilter-5=»2271210601″ data-ejotvariantfilter-6=»Frame anchor RA-Z 7.5×210″>
0″ data-ejotvariantfilter-1=»7.5″ data-ejotvariantfilter-2=»Zinc plated, blue passivated» data-ejotvariantfilter-3=»TORX T30″ data-ejotvariantfilter-5=»2271250601″ data-ejotvariantfilter-6=»Frame anchor RA-Z 7.5×250″>
0″ data-ejotvariantfilter-1=»7.5″ data-ejotvariantfilter-2=»Zinc plated, blue passivated» data-ejotvariantfilter-3=»TORX T30″ data-ejotvariantfilter-5=»2271300601″ data-ejotvariantfilter-6=»Frame anchor RA-Z 7.5×300″>

Идентификатор заказа	Артикул №	ø мм	Длина мм	Материал		Ед. изм
Анкер рамный РА-З 7,5х120	2271120601	7,5	120,0	Оцинкованный, с синей пассивацией	Торкс Т30	100
Технические характеристики ø 7,5 Длина 120,0 Материал Оцинкованный, с синей пассивацией Привод Торкс Т30 Идентификатор заказа Анкер рамный RA-Z 7,5×120 Блок 100
Анкер рамный РА-З 7,5х150	2271150601	7,5	150,0	Оцинкованный, с синей пассивацией	Торкс Т30	100
Технические характеристики ø 7,5 Длина 150,0 Материал Оцинкованный, с синей пассивацией Привод Торкс Т30 Идентификатор заказа Анкер рамный RA-Z 7,5×150 Блок 100
Анкер рамный РА-З 7,5х180	2271180601	7,5	180,0	Оцинкованный, с синей пассивацией	Торкс Т30	100
Технические характеристики ø 7,5 Длина 180,0 Материал Оцинкованный, с синей пассивацией Привод Торкс Т30 Идентификатор заказа Анкер рамный RA-Z 7,5×180 Блок 100
Анкер рамный РА-З 7,5х210	2271210601	7,5	210,0	Оцинкованный, с синей пассивацией	Торкс Т30	100
Технические характеристики ø 7,5 Длина 210,0 Материал Оцинкованный, с синей пассивацией Привод Торкс Т30 Идентификатор заказа Анкер рамный RA-Z 7,5×210 Блок 100
Анкер рамный РА-З 7,5х250	2271250601	7,5	250,0	Оцинкованный, с синей пассивацией	Торкс Т30	50
Технические характеристики ø 7,5 Длина 250,0 Материал Оцинкованный, с синей пассивацией Привод Торкс Т30 Идентификатор заказа Анкер рамный RA-Z 7,5×250 Блок 50
Анкер рамный РА-З 7,5х300	2271300601	7,5	300,0	Оцинкованный, с синей пассивацией	Торкс Т30	50
Технические характеристики ø 7,5 Длина 300,0 Материал Оцинкованный, с синей пассивацией Привод Торкс Т30 Идентификатор заказа Анкер рамный RA-Z 7,5×300 Блок 50

CAD

*
Благодарим вас за интерес к нашим данным САПР. Чтобы иметь возможность использовать эту область, просто войдите или зарегистрируйтесь здесь.

САПР и многое другое — зона обслуживания в Интернете


К сожалению, в настоящее время у вас нет разрешения на использование «CAD & more».

К сожалению, эти данные не могут быть вам предоставлены без согласия соглашения о конфиденциальности.
Ваш запрос будет проверен вручную, это может занять от 1 до 3 рабочих дней.

Да, я принимаю условия и соглашение, касающиеся конфиденциальности зоны онлайн-обслуживания EJOT.

• По техническим вопросам обращайтесь в нашу горячую линию +49 2751 529-123
  Проблемы с доступом? Электронная почта: [email protected]

Предоставление доступа к данным САПР


К сожалению, в настоящее время у вас нет разрешения на использование «CAD & more».

Подать заявку на доступ к данным САПР.

САПР и многое другое


«CAD & More» предоставляет вам конфиденциальную информацию о наших продуктах DELTA PT ^® , ALtracs ^® Plus, SHEETtracs ^® (файлы САПР, файлы продуктов, чертежи и т. д.). Эти данные могут быть доступны только клиентам промышленного подразделения EJOT и не будут

Да, я принимаю условия и соглашение, касающиеся конфиденциальности зоны онлайн-обслуживания EJOT.

• По техническим вопросам обращайтесь в нашу горячую линию +49 2751 529-123
  Проблемы с доступом? Электронная почта: [email protected]

Благодарю вас!


Ваш запрос будет проверен вручную, это может занять от 1 до 3 рабочих дней.
Вы получите электронное письмо, как только ваш доступ к «CAD & more» будет активирован.
Спасибо за терпение.

• По техническим вопросам обращайтесь в нашу горячую линию +49 2751 529-123
  Проблемы с доступом? Электронная почта: [email protected]

Подтвердите обновление данных САПР


В отправленном нами электронном письме вы найдете ссылку для подтверждения вашей учетной записи, пожалуйста, нажмите на нее.

Если вы не получили электронное письмо в течение нескольких минут, проверьте папку со спамом.

• По техническим вопросам обращайтесь в нашу горячую линию +49 2751 529-123
  Проблемы с доступом? Электронная почта: [email protected]

Не может быть продлен


Пожалуйста, свяжитесь с нашей службой поддержки клиентов

• По техническим вопросам обращайтесь в нашу горячую линию +49 2751 529-123
  Проблемы с доступом? Электронная почта: [email protected]

Не удается обработать ваш запрос на CAD


Пожалуйста, свяжитесь с нашей службой поддержки клиентов

• По техническим вопросам обращайтесь в нашу горячую линию +49 2751 529-123
  Проблемы с доступом? Электронная почта: service-industrie@ejot. com

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки Стоковое Фото ©brizmaker 120748222

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки Стоковое фото ©brizmaker 120748222

Поддержите Украину своим пожертвованием

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

это изображение ВойтиРегистрация 9,

Чтобы скачать0477 создать учетную запись

Уже есть учетная запись? Войти

Я согласен с Пользовательским соглашениемПолучать рассылку и специальные предложения

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки

— Фото автора brizmaker

Получите это изображение всего за €1,44 с нашим новым гибким планом

Попробуйте сейчас

Похожие лицензионные изображения: Строитель использует отвертку для крепления древесно-стружечной плиты (ДВП) к стенеВертикальный и обрезанный вид профессионального рабочего с помощью электрической отвертки, устанавливает металлический рельс на деревянный потолок для системы гаражных ворот.

Концепция улучшения здания и строящегося дома. Крупным планом обрезанное фото взрослого рабочего, просверливающего отверстие, деревянный столб, держащего инструмент в руках. Вертикальный и обрезанный вид профессионального работника, использующего измерительный уровень, проверяющего поверхность потолка, стоящего у изолированной стены с материалом из минеральной ваты. Установка пластикового окна. Рабочий прикрепляет анкерную пластину с помощью отверткиВысокий угол обзора сверху. Фотография ремонтника, использующего профессиональный инструмент с электрической отверткой и ремонтирующего, фиксирующего на строительстве нового деревянного стола или столешницы с металлическим элементом. крыша с использованием строительного степлера и фиксированного материала в деревянной секции. Рабочий с электродрелью, устанавливающий коричневую металлочерепицу на деревянный дом. Обрезанный вид профессионального рабочего, использующего электрическую отвертку и устанавливающего новую систему гаражных ворот в строящемся домеРабочий на крыше с электрической дрелью, устанавливающий красную металлическую плитку на деревянный дом. Рабочий использует автоматическую отвертку, чтобы починить болт

Подробнее

Информация об использовании

Вы можете использовать эту бесплатную фотографию «Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки» в личных и коммерческих целях согласно Стандартной или Расширенной лицензии. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования в рамках Стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные стоковые изображения для продажи товаров, перепродажи продукта или бесплатного распространения.

Вы можете купить эту фотографию и скачать ее в высоком разрешении до 2733×4100. Дата загрузки: 22 августа 2016 г.

DepositPhotos

Язык

Информация

• Часто задаваемые вопросы
• Все документы
• Доступны на
• .
