Виды и назначение дверных защёлок



Специалисты по установке замков считают, что защёлка должна быть на каждой двери. Эти фиксирующие приспособления не только предотвращают образование сквозняков и обеспечивают приватность в помещении, но и препятствуют перекосу дверного полотна. Дверные защёлки могут быть автономными или входить в состав замка.

Самые распространённые виды дверных защёлок:

  • фалевые;
  • роликовые (шариковые);
  • магнитные;
  • сантехнические.

Фалевые защёлки

Фалевая защёлка – врезное приспособление, основной элемент которого – подпружиненный ригель с косо срезанным окончанием (язычком). При соприкосновении с краем ответной планки ригель сперва утапливается в корпусе защёлки. Затем, под действием распрямляющейся пружины, ригель входит в углубление ответной планки, удерживая дверь в запертом состоянии. При нажатии ручки пружина сокращается, ригель вновь утапливается в корпусе, и дверь открывается.

Защёлки для межкомнатных дверей зачастую дополнительно оснащают фиксаторами, которые препятствуют открытию двери при нажатии ручки. Для межкомнатных дверей зашёлки с фиксаторами – более удобный вариант, чем цилиндровый замок.

Язычок защёлки для дверей фалевого типа может быть изготовлен из металла или пластмассы. Пластмассовый язычок работает практически бесшумно, благодаря чему такую фурнитуру устанавливают в спальнях и детских комнатах. К тому же пластмасса не подвержена коррозии. Поэтому фалевые защёлки с пластмассовым язычком подходят для санузлов и других помещений с повышенным уровнем влажности.

Роликовые (шариковые) защёлки

Роликовая защёлка отличается от фалевой тем, что не управляется ручкой. Ручки в дверях с роликовыми защёлками предназначены лишь для удобства открывания. Вместо язычка – подпружиненный цилиндр (ролик). Если вместо ролика используется шарик, защёлку называют шариковой.

Корпус роликовой защёлки намного меньше, чем у фалевой. Поэтому для установки роликовой модели не нужно сильно повреждать дверное полотно. Устанавливать роликовые защёлки легче, чем фалевые.

Магнитные защёлки

Магнитная защёлка состоит из корпуса, куда вмонтирован магнит, и ответной планки. Корпус защёлки устанавливают в дверное полотно. Конструкция очень надёжна: в защёлке нечему ломаться. Магнитные врезные защёлки служат чрезвычайно долго и выполняют свои функции, даже если дверь начинает проседать.

Сантехнические защёлки

Сантехнические защёлки конструктивно похожи на фалевые. Косой ригель приводится в движение при помощи поворотной ручки. Для того, чтобы запертую дверь нельзя было открыть снаружи, защёлка укомплектовывается сантехнической завёрткой.

В нашем интернет-магазине можно купить дверные защёлки любого типа. При необходимости консультанты подскажут, какие модели пользуются наибольшим спросом.

Какие бывают защелки для межкомнатных дверей: советы по выбору

Покупая межкомнатную дверь, мы сталкиваемся с проблемой выбора дверной ручки. Многие покупатели решают такую проблему очень быстро, берут с витрины первый попавшийся экземпляр по небольшой цене, не задумываясь о ее качестве и удобстве в эксплуатации. Бывают случаи, когда требуется врезка защелки в межкомнатную дверь.

Это происходит, когда простой задвижки не хватает. Врезные замки походят на конструкцию, которую часто применяют для установки входной двери в квартиру, только выполнены в более простом варианте. Врезные защелки для межкомнатных дверей – прочные и качественные изделия, которые пользуются большим спросом у многих владельцев.

На сегодняшний день строительные магазины предлагают множество разнообразных вариантов фурнитуры, иногда заметно отличающихся от своего исходного вида, что простой защелкой их даже окрестить нельзя. Связывает все эти устройства их главное назначение – удерживание двери в закрытом, но не запертом положении.

Это, вроде небольшое удобство, становится более значимым, когда дверь разделяет теплую комнату в загородном доме от холодной, не отапливаемой части здания, когда нужно закрыться в туалете, уединиться в кабинете. Прочно запертая дверь обеспечивает хорошую тепло- и звукоизоляцию комнаты. Хорошо виден результат и летом, во время зноя: в закрытой комнате кондиционер лучше освежает теплый воздух.

Также немаловажный фактор – это травмоопасность. Такая ручка предотвращает ситуацию, когда дверь под воздействием ветра закрывается самостоятельно и может больно стукнуть малыша или взрослого по рукам.

На вид самой межкомнатной двери наличие устройства никак не сказывается – это закрытая фурнитура, защелка врезается в дверь. Тон и материал ручки должен подходить защелке. Самыми качественными материалами для данной конструкции служат медь, латунь, никель, бронза, так как эти металлы хорошо шлифуются и не подвержены коррозии. Для установки защелки, в комплекте имеются помимо основного механизма, запорная планка и крепеж.

Простейшая дверная защёлка

Полный комплект для двери

Сегодня существуют два основных вида фурнитуры: механические (управление происходит путем механического воздействия на ручку) и не механические.

Механические подразделяются на накладные, роликовые и фалевые.

  • Накладные считаются старым и забытым типом, и применяются крайне редко. По принципу действия напоминает засов, поскольку больше не закрывает дверь, а запирает.
  • Роликовая — при закрывании двери ролик попадает в отверстие и держит дверь в закрытом положении. Для того чтобы ее открыть, нужно просто надавить или повернуть ручку, показано на фото. Очень удобны, если имеются маленькие дети.
  • Фалевая – принцип работы, как и у роликовой ручки-защелки для межкомнатных дверей: язычок устанавливается в выемку планки, открываясь методом поворачивания рукоятки, сжимается пружинка, которая удерживает язычок в выдвинутом положении. Различие имеется в форме и размере самого элемента, смотрите на фото. Такая защелка в основном применяется для нажимных и поворотных ручек. В основном выполнены в виде ручки-шара и имеют фиксатор, как показано на фото.

Такие защелки считаются более популярным типом для закрывания межкомнатных дверей и пользуются большим спросом многих потребителей. К ним относятся магнитные и электромеханические (редко используются в жилых помещениях).

  • Магнитные защелки для межкомнатных дверей используют чаще других, за легкость закрывания и бесшумность действия. При установке такого замка защелки для двери, не требуется точной подгонки дверного полотна в коробке, поэтому установить такую фурнитуру не составит особого труда. Даже при проседании и образовании перекосов, магнит продолжает действовать. Нет надобности закрывать дверь до плотного состояния, можно слегка толкнуть ее.
  • Магнитная защелка для дверей состоит из пластины из металла и магнита, смотрите на фото. Имеются и более хитрые варианты:
  • Защелка с движущимся магнитом, выступающим в роли язычка.
  • Система, имеющая специальный, бесшумный нажимной режим открытия двери.

Классификация ручек

Иногда требуется не только плотно прикрыть дверь, но и временно ограничить проход в комнату. Для этой цели имеется замок-защелка для двери, который подразделяется на три основных вида.

  • Ручка защелка для межкомнатных дверей без фиксатора держит дверь в закрытом, но не запертом состоянии.
  • Защелки для дверей с фиксатором, считаются гораздо хитрым устройством. Такой тип защелок не только закрывает дверь, но и не дает ее открыть снаружи. Часто такой фиксатор используют для установки фурнитуры в ванной комнате, туалете. Для экстренного открытия запирающейся ручки, имеется возможность разблокировки механизма с другой стороны. Чаще всего защелки с фиксатором выполнены в виде шарообразной ручки, которая имеет небольшие размеры, как на фото.
  • Запирающие – в таком случае в конструкции модели имеется и простое замочное устройство. Ручка с защелкой для двери работает по принципу защелки с фиксатором, а при эксплуатации замка надежно защелкивается. Нажимной тип, часто оснащен замочными отверстиями с обеих сторон межкомнатной двери, поворотный тип – только с одной, в основном с внешней.

Ознакомившись с видами защелок и посмотрев видео, вы легко сможете выбрать и установить надежный и качественный замок защелку для двери.

типов защелок — полное руководство

Toggle Nav

Меню

Счет

Настройки

Язык


Английский

  • немецкий

  • испанский

  • французский

  • итальянский

  • португальский

  • 中文

  • 日本

  • 한국어

Ресурсный центр Southco

Мы надеемся, что вы найдете что-то интересное для чтения, просмотра и распространения.

Категория ресурсов

  • Ресурсы продукта
  • Отраслевые ресурсы

    • Автомобильный

    • Аэрокосмическая промышленность

    • Дата центр

    • Электроника

    • Корпуса

    • Промышленное оборудование

    • Здравоохранение

    • Внедорожник

    • Железнодорожный

    • Самообслуживание

    • Осветительные приборы

  • Тип ресурса

    • Статья

    • Брошюра

    • Тематическое исследование

    • Ролики

    • Белая бумага

    • Подкасты

Полное руководство по типам защелок

Управление доступом к корпусу — это конструктивный аспект, который необходимо учитывать в процессе разработки продукта. Предоставление или предотвращение доступа к корпусу может быть выполнено несколькими способами. Как правило, две поверхности, такие как панель и рама, соединяются вместе с помощью защелки или запирающего механизма, чтобы отделить пользователя от того, что закреплено внутри корпуса.

Все замки предназначены для удержания открытой панели или двери в закрытом состоянии. Основное различие между различными типами защелок заключается в способе приведения в действие и способе монтажа. Простота доступа, безопасность, окружающая среда и другие требования к конструкции могут влиять на то, какой тип защелки следует использовать в данном приложении. Знание различных доступных типов защелок может помочь любому инженеру правильно спроектировать свой продукт. Но сначала следует обсудить основное определение защелки.

Что такое защелка?

Население в целом сталкивается с защелками каждый день. От магнитной ручки, которая открывает дверцу кухонного шкафа, до защелки, открывающей дверцу автомобиля хэтчбек, защелки используются повсюду. Проще говоря, защелка — это крепежное устройство, которое соединяет две поверхности вместе, но при этом разрешает или ограничивает доступ внутрь корпуса.

Типы защелок

Защелки различаются по сложности в зависимости от цели применения. Инженеры должны тщательно рассмотреть следующие типы защелок при оценке требований к их уникальной конструкции. Существует широкий спектр защелок, которые можно использовать для удовлетворения потребностей различных приложений.

  • Кулачковые защелки

    Кулачковые защелки — это простые и экономичные защелки, которые инженеры могут использовать в своих приложениях. Этот тип защелки состоит из корпуса, который обычно прикрепляется к подвижной панели или двери, и включает в себя кулачковый рычаг, который можно поворачивать для зацепления с неподвижной или неподвижной панелью. Как только дверь закрывается, кулачок поворачивается за неподвижной панелью, чтобы зафиксировать подвижную панель или дверь.

    Кулачковый рычаг приводится в действие простым поворотным или вращательным движением рукой или инструментом. Механизм блокировки может быть встроен в стиль головы для повышения безопасности. Кулачковые рычаги обычно используются для закрытия и фиксации дверей шкафов, а также ряда других корпусов. Кулачковые защелки часто изготавливаются из различных материалов, включая нержавеющую сталь и цинк.

  • Компрессионная защелка

    Компрессионная защелка по своим функциям почти идентична эксцентриковой защелке, поскольку она состоит из корпуса и кулачкового рычага, который можно вращать при нажатии рукой или инструментом. Однако в случае компрессионной защелки кулачок создает зажимное усилие между двумя поверхностями.

    Сила сжатия между двумя панелями поможет предотвратить вибрацию или дребезжание или может сжать прокладку, чтобы обеспечить надлежащую герметизацию для защиты от факторов окружающей среды, таких как пыль или влага. Это может защитить оборудование от любого потенциального ущерба от внешней среды, снизить затраты на техническое обслуживание и продлить срок его службы. Компрессионные защелки могут обеспечивать широкий диапазон усилий сжатия в зависимости от требований применения.

  • Защелка, закрывающаяся нажатием

    Защелка, закрывающаяся нажатием, надежно удерживает двери или панели, просто закрывая дверь. Этот тип защелки также известен как «хлопающая защелка» из-за его врожденной способности противостоять любым повреждениям, когда дверь или панель захлопываются. В отличие от некоторых других защелок, ручку не нужно поворачивать, чтобы защелка защелкнулась.

    Защелка работает очень просто. Защелка, прикрепленная к распашной двери или панели, состоит из корпуса и кулачка, который подпружинен. Когда панель или дверь закрыты, кулачок либо прижимается к сопрягаемой поверхности, либо зацепляется за ответную планку. Затем кулачок либо отскочит назад за сопрягаемую поверхность, либо зафиксируется вокруг ответной планки, чтобы зафиксировать панель или дверь на месте.

    Замок с ключом может быть встроен в защелки, закрывающиеся нажатием, что обеспечивает дополнительную безопасность. Защелки запираются на месте в закрытом состоянии, и для открытия защелки может потребоваться приведение в действие рычага, рукоятки или спускового крючка. Некоторым другим типам защелок требуется только противоположная сила, чтобы перегрузить трение, удерживающее защелку на месте.

    Защелка идеально подходит для оборудования, где надежность защелки имеет первостепенное значение, например, промышленное оборудование, строительство и транспорт. Нажимные защелки доступны в видимых и скрытых вариантах доступа из различных материалов, включая пластик, сталь и нержавеющую сталь, оцинкованные пластины, цинко-никелевые пластины, порошковое покрытие. Они доступны для поверхностного и скрытого монтажа на панели, защелки стили вставного и клеевого монтажа, а также стили захвата с блокировкой и без блокировки, включая подъемную лопатку, тягу за ручку, кнопку, тягу за ручку, скользящую и сжимающую рукоятки. Коммерческие встраиваемые холодильники и автомобильные двери — два реальных примера применения, где обычно используются защелки, закрывающиеся нажатием.

  • Защелка

    Защелки используют натяжение, чтобы надежно стянуть две поверхности вместе в одной плоскости. Этот тип защелки обычно состоит из двух частей. Первая часть будет прикреплена к одной панели и будет действовать как рабочий механизм. На второй панели будет установлен предохранительный механизм, выполняющий роль фиксатора. Напряжение создается, когда рычаг зацеплен за кипер.

    Защелки уменьшают вибрацию или дребезжание, а также обеспечивают сжатие. Из-за своей простоты защелка обычно устанавливается снаружи на капоте двигателя по отношению к оборудованию HVAC. Инженеры, разрабатывающие простое приложение, могут обнаружить, что вытяжная защелка является наиболее экономичным решением.

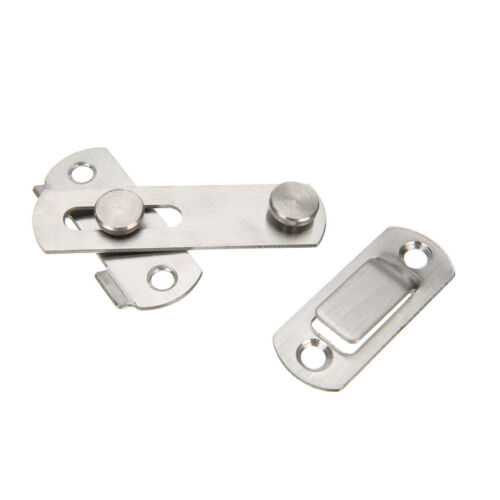

  • Скользящая защелка

    Скользящая защелка состоит из скользящего или вращающегося тела, прикрепленного к одной поверхности, а стационарная защелка будет прикреплена к другой поверхности. Две поверхности станут безопасными, когда скользящая или вращающаяся часть перемещается за устойчивой частью. Скользящие защелки могут быть спроектированы так, чтобы противостоять как вибрации, так и стуку. Приведение в действие обычно выполняется вручную. Существует несколько стилей и материалов для скользящих защелок, в зависимости от конечного применения и требований к нагрузке.

    Выбор подходящего типа защелки для любого конкретного применения требует от инженера сбора всей важной информации, которая может повлиять на работу защелки, включая размер, усилие, вес и факторы окружающей среды, например, будет ли защелка использоваться в помещении или на улице.

Внутренние защелки

Как правило, для внутреннего применения не предъявляются такие строгие требования, как для наружного применения. Инженерам не придется беспокоиться о внешних факторах окружающей среды, таких как ультрафиолетовые лучи и дождь, поскольку внутренние замки не должны противостоять элементам. Инженеры могут выбрать защелки, изготовленные из экономичных материалов, таких как пластик или цинк, чтобы снизить общие затраты. Уровень безопасности, необходимый для внутренних приложений, также может быть ниже по сравнению с наружными приложениями. Незапирающиеся защелки могут быть подходящими в зависимости от потребностей контроля доступа во внутренней среде.

Наружные защелки

Наружные защелки имеют гораздо более строгие требования по сравнению с внутренними защелками. Инженерам придется учитывать все факторы окружающей среды и погодные явления, от гололеда до высокой влажности. Это может привести к конструктивным соображениям, включая коррозионную стойкость и деградацию материала.

Кроме того, в зависимости от отрасли могут потребоваться нормы и стандарты соответствия для проникновения воды и пыли. Например, защелки, используемые в электрическом и пищевом оборудовании, должны соответствовать определенным требованиям к дизайну, конструкции или герметизации, таким как спецификации IP, NEMA или UL. Использование защелок, соответствующих этим стандартам, может повысить общую производительность оборудования, гарантируя, что вода и пыль не нарушат работу механических или электрических систем.

Когда защелка устанавливается снаружи, риски безопасности возрастают в зависимости от того, где расположен корпус и его внутреннее содержимое. Например, коммунальная компания, защищающая удаленную электрическую коробку, должна установить защелку, которая позволит только авторизованному персоналу получить доступ к панели. Инженеры также должны тщательно учитывать угрозу вандализма и несанкционированного доступа. Как правило, наружные защелки изготавливаются из более прочных материалов, таких как нержавеющая сталь, и имеют более сложные механизмы блокировки, разработанные для обеспечения большей безопасности.

Механическая или магнитная фиксация

Другим фактором, который необходимо учитывать инженерам, является метод фиксации. Некоторые типы защелок обеспечивают механическую или магнитную защелку для фиксации двери, шкафа или панели. Некоторые замки имеют электронные возможности , когда пользователю не нужно применять какие-либо прямые действия для фиксации защелки.

Видимые или скрытые защелки

Выбор скрытой или видимой защелки зависит от требований конечного пользователя и операционной среды. Видимые защелки используются, когда пользователю необходимо видеть защелку, чтобы активировать ее. Защелки может потребоваться скрыть из соображений безопасности, и в этом случае их можно установить за дверью или панелью вне поля зрения. Скрытые защелки также позволяют сохранять чистые, непрерывные поверхности, что может улучшить внешний вид продукта или части оборудования, например дверцы холодильника или игрового автомата.

Нестандартные защелки

Инженеры должны рассмотреть возможность сотрудничества с опытным поставщиком, чтобы убедиться, что они выбирают правильный тип защелки для своего применения. Выбранная защелка должна работать по назначению, разрешая или запрещая пользователям доступ к корпусу. Выбор подходящего типа защелки важен не только для правильной работы приложения, но и может повлиять на восприятие пользователем. Например, владелец автомобиля оценит приятное ощущение закрывания перчаточного ящика, если было выбрано высококачественное запирающее решение. Это также может улучшить их общее восприятие качества автомобиля.

Инженерам может потребоваться разработать индивидуальную защелку, чтобы создать решение, отвечающее конкретным требованиям их приложения. Свяжитесь с Southco , чтобы узнать больше обо всех доступных типах защелок. Наша команда будет более чем рада ответить на любые ваши вопросы о защелках и о том, как они могут вписаться в ваше уникальное приложение.



См. связанные ресурсы

  • Артикул

    Что такое компрессионная защелка?

    Узнать больше

Типы защелок | Reid Supply

Все защелки служат одной цели: держать двери, корпуса и другие поверхности закрытыми. Тип используемых защелок в основном зависит от их применения, установленного в соответствии с конкретными отраслевыми стандартами. Например, электрические шкафы требуют, чтобы все рычаги , используемые для приведения в действие защелок, были изготовлены из непроводящего материала.

Принимая во внимание, что выбор защелок основан на применении в конкретных отраслях , мы разделим их на внутренние и наружные.

Защелки для установки внутри помещений

При использовании внутри помещений обычно не предъявляются строгие требования, как при использовании вне помещений, поскольку вам не нужно беспокоиться о воздействии окружающей среды и стихийных бедствий. Вы можете выбрать защелки из более доступного пластика или цинка, чтобы удержать общую цену в рамках бюджета.

Кроме того, при использовании внутри помещений может потребоваться более низкий уровень безопасности, чем при использовании вне помещений. В зависимости от требований к контролю доступа во внутреннюю среду вы можете выбрать незапирающиеся защелки. Однако, если вы хотите не допустить несанкционированного доступа, рассмотрите альтернативы, оснащенные запорным механизмом.

Наружные защелки

По сравнению с внутренними защелками, наружные защелки обычно имеют гораздо более строгие критерии и стандарты, которых необходимо придерживаться. Вам придется учитывать все факторы окружающей среды, включая такие элементы, как экстремальная влажность, лед и метеорологические явления.

Это может сыграть решающую роль при выборе типа защелки, поскольку защелки из нержавеющей стали устойчивы к коррозии и не разрушаются под воздействием элементов.

В зависимости от отрасли могут также существовать законы и стандарты о соответствии требованиям к проникновению воды и пыли, которые необходимо соблюдать. Например, защелки, используемые в электрическом и пищевом оборудовании, могут соответствовать определенным критериям дизайна, конструкции или герметичности, таким как спецификации IP, NEMA или UL.

Благодаря тому, что вода и пыль не нарушают работу механических или электрических систем, защелки, отвечающие этим критериям, могут повысить общую производительность оборудования. Однако вода и пыль — не единственные вещи, которые потенциально могут получить доступ к содержимому вашего корпуса.

Установка корпуса снаружи часто сопряжена с определенным риском для безопасности, в зависимости от его расположения и содержимого. Например, коммунальная компания должна установить защелку, которая позволяет только авторизованным техническим специалистам получать доступ к панели внутри удаленной электрической коробки.

Наружные защелки обычно изготавливаются из более прочных материалов и отличаются большей прочностью, поскольку часто подвергаются повреждениям и вандализму. По этой причине они часто оснащены более сложными и изощренными механизмами блокировки для повышения безопасности.

Конструктивные особенности и спецификации

Защелки могут иметь различные конструктивные элементы, которые делают их более подходящими для определенных целей. Кроме того, они доступны в различных материалах, покрытиях, толщинах и других характеристиках.

Материал

Большинство защелок в основном изготавливаются из металла, например из углеродистой и нержавеющей стали, легированной стали, алюминиевых и медных сплавов. Металл является наиболее популярным материалом благодаря своей долговечности и прочности. Внешние характеристики металлических защелок могут быть дополнительно улучшены за счет вторичных процессов, таких как отделка и покрытие.

Металлические защелки часто покрывают пластиком и резиновыми накладками, что обеспечивает амортизацию и снижает вибрацию. Кроме того, однако, есть пластиковые защелки. К сожалению, пластмассы становятся очень хрупкими из-за длительного воздействия солнца и непогоды, поэтому они используются только в качестве внутренних защелок.

Отделка и покрытие

Отделка и покрытие — это вторичные процессы, используемые для улучшения качества поверхности защелок и других изделий. К ним относятся покраска, полировка, порошковая окраска и металлизация.

·        Полировка и полировка — полировка и полировка позволяют получить гладкую поверхность и придать блеск. Эти процессы удаляют микроскопические заусенцы и царапины с поверхности, что обеспечивает минимальную устойчивость к пятнам.

·        Окраска и порошковое покрытие. В ходе этих процессов на поверхность детали наносится слой полимерного материала, предотвращающий ее коррозию. Покрытие может иметь различные цвета, которые улучшают внешний вид изделия и повышают коррозионную стойкость металлической защелки.

·        Металлизация — этот процесс наносит тонкий слой металла, такого как цинк, серебро и хром, на основной металл, используемый в конструкции защелки. Металл наносится на поверхность детали с помощью электрохимического осаждения, в результате чего повышается коррозионная стойкость, что делает его пригодным для использования вне помещений.

Прочность

Что касается прочности, защелки могут быть легкими, средними и тяжелыми, что определяет толщину листового металла или металлических пластин, используемых для изготовления задней пластины, баттелей и роторов. Конечно, то же самое относится к кулачкам и болтам — их толщина также различается в зависимости от области применения.

Монтаж

Когда дело доходит до установки защелок, существует широкий выбор вариантов монтажа, например защелки для скрытого монтажа, врезные или накладные. Защелка для скрытого монтажа имеет дверцу и защелку на одном уровне поверхности. Плоские защелки являются наиболее распространенным примером защелок для скрытого монтажа.

Врезная защелка — типичный дверной замок, который содержит ригель для запирания и имеет только ручку и замочную скважину, выступающую на поверхности двери. Наконец, защелки для поверхностного монтажа просто устанавливаются путем прикручивания узла защелки к поверхности двери и рамы без необходимости сверления (хотя предварительное сверление может помочь).

Защелка Ручка

Хотя большинство из них универсальны, некоторые защелки бывают левосторонними и правосторонними, что упрощает работу.

➜
