Вентиляция пластиковых окон своими руками: инструкция по изготовлению и монтажу самоделки

Приточные клапаны на пластиковые окна своими руками

Плесень на откосах, духота и «плачущие» окна это следствия герметичности современных пластиковых окон. Проблемы решаются установкой клапана приточной вентиляции для пластиковых окон.

Вентиляционные приточные клапаны для окон ПВХ монтируются на верхней части створки окна, создавая подачу воздуха в помещение. Особая конструкция окон с вентиляцией не пропускает уличный гул, обеспечивая покой и тишину, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластиковых и деревянных.

Обладая некоторыми навыками и используя наши инструкции, приточную вентиляцию пластиковых окон можно организовать своими руками.

Содержание

1. Как работает приточный клапан
2. Эффективность приточных клапанов
3. Необходимость приточных клапанов на пластиковых окнах
4. Приточный оконный клапан-ручка
5. Установка приточного клапана на окно своими руками

Как работает приточный клапан

незаметный и эффективный способ проветривания

Грамотно оборудовать оконную приточную вентиляцию можно лишь понимая механизм ее работы. Это особенно важно, так как для установки клапана самой распространенной конструкции необходимо будет прорезать в окне отверстие 1 см шириной и около 30 см длиной. По окончанию работ оно закрывается корпусом клапана. Снять клапан не получится, чтобы не открыть вентиляционную щель на профиле окна.

Приточный клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух засасывается внутрь помещения и выталкивает более теплый воздух в вытяжные вентканалы. Движение обеспечивается благодаря разнице давлений, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов. Летом пассивная вентиляция будет работать лишь при принудительной вытяжке.

Таким образом, для работы приточного клапана необходимы условия:

• В квартире обязательно должна быть исправна вытяжная естественная вентиляция. Чтобы проверить ее работу следует закрыть дверь в квартиру, приоткрыть окно в помещении, максимально отдаленном от вентканала и приложить листочек бумаги к решетке. Если он удержится, с вытяжкой все в порядке. Даже когда вытяжка тянет плоховато, клапан немного улучшит состояние воздуха в квартире, но эффективность его будет низкой;
• Температура воздуха на улице меньше +5 градусов;
• Между помещениями в квартире должен быть свободный воздухообмен. То есть, двери открыты или под ними остаются щели шириной 2 см. Можно проделать в нижней части дверей вентиляционные отверстия общей площадью 130 кв. см. для дверей санузла и 200 кв. см. для кухни;
• Чтобы из подъезда не было подсоса воздуха, следует максимально герметизировать входную дверь.

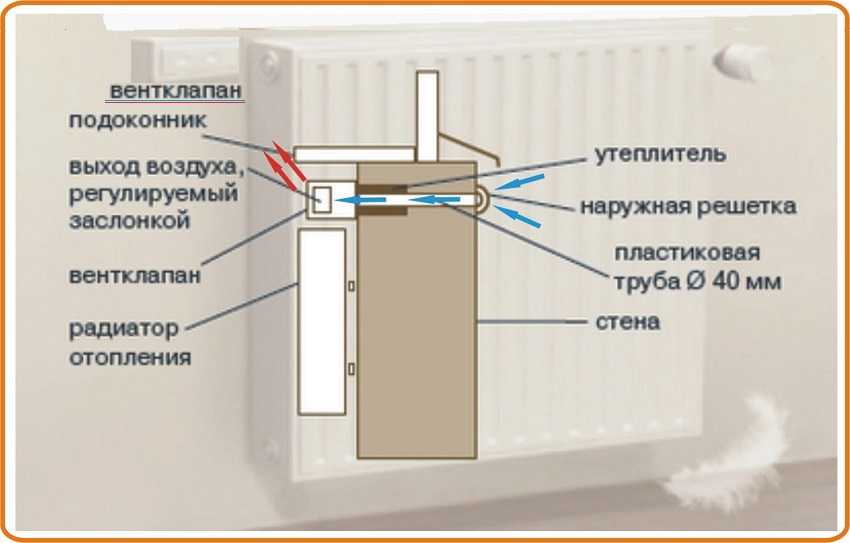

Многие владельцы боятся обмерзания вентиляционного приточного клапана для окон ПВХ. Действительно, если клапан приточной вентиляции отрегулирован неправильно, явление возможно. Об этом говорят многочисленные отзывы владельцев пластиковых окон. В сильные морозы клапан нельзя закрывать полностью.

Тогда он будет прогреваться теплым воздухом из помещения и обледенение пластикового окна с вентиляцией исключено.

Если вентиляционный клапан необходимо перекрыть полностью, снаружи заклеивается щель для подачи воздуха. Щель закрывается очень тщательно, обеспечивая полную непроницаемость.

А вот увеличения шума в квартире после установки на пластиковое окно клапана приточной вентиляции пугаться не следует. Щель для подачи воздуха совсем мала, поэтому шумоизоляция снизится незначительно, что подтверждается отзывами на приточные клапаны вентиляции для пластиковых окон.

Эффективность приточных клапанов

если клапан не работает

Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить понапрасну деньги, проверьте ожидаемый эффект от работы перед покупкой клапана.

Снимите уплотнитель с верхней части оконной створки. Не нужно его обрезать, просто оставьте висеть. Чтобы уменьшить приток воздуха, вставьте часть резинки на место. Оставьте в таком состоянии окно на несколько дней. Обратите внимание на следующие параметры:

• температура в комнате;
• наличие конденсата на стеклах;
• появился ли уличный шум;
• нет ли сквозняка.

После эксперимента уплотнитель вставляется на место.

Кстати, температура воздуха в комнате после установки клапана приточной вентиляции для пластиковых окон станет ниже. Ведь в помещение поступает холодный уличный воздух. Если в квартире отличное отопление, владельцы даже не заметят разницу в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана для пластикового окна и подумать о приобретении приточного устройства с обогревом воздуха.

Необходимость приточных клапанов на пластиковых окнах

самый здоровый способ подачи воздуха в квартиру

Существуют хозяева, предпочитающие тепло свежему воздуху. И они неправы. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания». Он относится именно к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. Согласно сведениям ВОЗ болезни, вызываемые плохим качеством воздуха в помещениях, уносят ежедневно 5 тысяч жителей Земли. Именно внутреннего воздуха, а не загазованного уличного! В Америке до 30 тысяч человек в год умирают от заболеваний, вызванных увеличением концентрации радона в квартирах. Газ выделяется из земли, стройматериалов и скапливается в домах, не снабженных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приборов.

Кондиционирование воздуха не заменяет вентиляцию пластиковых окон!

Приточный оконный клапан-ручка

клапан-ручка

Вентиляционный клапан для пластиковых окон устанавливается вместо стандартной ручки. Многие владельцы окон ПВХ не хотят устанавливать вентиляционные приточные клапана, выступающие за пределы створки. Для них создано удобное решение, позволяющее вентилировать помещение, не нарушая внешний вид.

Преимущества оконной приточной вентиляции в виде клапана-ручки:

• Вентиляционный клапан располагается в месте обычного появления конденсата на пластиковом окне. Клапан создает естественное движение воздуха, особенно важное в холодное время года;
• Комбинация клапана-ручки и вытяжной системы вентиляции создает здоровый микроклимат в помещениях, выводит излишки влаги;
• Приточный вентиляционный клапан в виде ручки для пластиковых окон представляет собой прямоточную конструкцию. Согласно законам физики, проникая в теплое помещение, холодный воздух не создает конденсации. То есть, клапан не промерзнет зимой;
• Клапан снабжен воздушным фильтром, не пропускающим в помещение пыль. Один раз в полгода фильтр меняется.

клапан на приоткрытой створке окна

Отзывов на клапан приточной вентиляции в виде ручки пока мало, ведь это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя устройствам вентиляции металлопластиковых окон. Эта конструкция подойдет и в качестве вентиляционного клапана для алюминиевых окон.

Установку клапана для вентиляции пластикового окна своими руками провести не сложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах оконной створки. Все крепежные элементы прикладываются.

Установка приточного клапана на окно своими руками

работы лучше проводить в спецодежде

Приточный вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер со стажем потратит на это не больше часа.

Понадобятся следующие инструменты:

• линейка;
• отвертка или шуруповерт;
• острый нож;
• клапан.

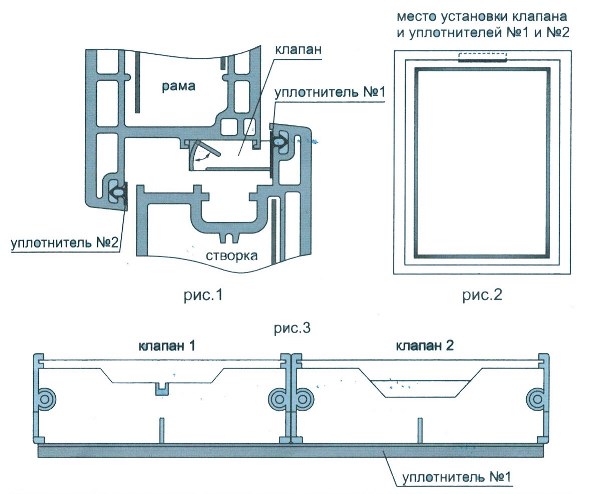

Приточный клапан для пластиковых окон своими руками устанавливается на откидную створку окна. Предварительно нужно сделать разметку посередине верхней части створки с помощью линейки. Порядок работ зависит от конструкции клапана. Так в одних случаях для оборудования окна с вентиляцией нужно только заменить участок уплотнителя на прилагающийся в комплекте. Для других моделей придется делать щель в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как выпилить приточную щель аккуратно в домашних условиях сложно.

Фирмы-производители обычно снабжают свои устройства подробными инструкциями, позволяющими оборудовать вентиляцию пластикового окна своими руками.

Пошаговая инструкция как проводится установка приточного клапана для оконной вентиляции в видеоролике:

Приточный клапан на пластиковые окна для вентиляции: выбор и установка своими руками

Все о вентиляционных приточных клапанах:

Принципы вентиляции квартиры

Назначение регуляторов

Виды

• Щелевые
• Накладные
• Фальцевые

Способы регулировки

• Ручная
• Автоматическая

Плюсы и минусы регуляторов

Критерии выбора

Инструкция по монтажу

• Air-Box
• Aereco

На смену классическим оконным рамам пришли современные со стеклопакетами. Они решили проблемы утепления, продувания и шумоизоляции, но нарушили естественный воздухообмен. Бюджетным способом восстановить микроклимат становится приточный клапан на пластиковые окна. Прежде чем его устанавливать, разберемся в сути проблемы и особенностях ее устранения.

В многоквартирных жилых домах устанавливают системы естественной приточной и вытяжной вентиляции. Их действие основано на создании воздушной тяги за счет разницы температур на улице и в помещении.

Для функционирования системы обязательно должны быть:

• Тяга в вентиляционной шахте.
• Приток свежего воздуха.

Шахты вентиляции находятся в кухне и санузлах. Именно через эти помещения старый воздух удаляется из квартиры. Чтобы не создавать препятствий на пути воздушных масс, двери в комнаты должны быть приоткрыты или иметь вентрешетки.

Взамен отработанного поступает свежий воздух. Он попадает в дом через форточки, фрамуги, неплотности дверных и оконных проемов.

При установке в доме герметичных стеклопакетов нарушается одно из правил работы системы. Чтобы организовать постоянный воздухообмен приходится держать форточки открытыми. В зимнее время это существенно понижает температуру в доме и создает дискомфорт.

Instagram @meacom. spb

• Вентиляция и кондиционирование

  Приточная вентиляция в квартире и доме: преимущества, виды и варианты обустройства

Устройство создано, чтобы улучшить микроклимат в помещениях. Оно обеспечивает приток и циркуляцию воздуха при закрытых створках оконных блоков. Приточный канал находится в верхней части. Поэтому человек не ощущает дискомфорта от поступления в квартиру холодных воздушных масс. Они нагреваются теплым конвекционным потоком, который излучают радиаторы отопления и движутся к потолку.

Поперечное сечение приточного отверстия регулируется механически или в автоматическом режиме. Благодаря этому удается добиться нужного воздухообмена, поддерживать комфортные температуру и влажность в квартире. При этом нет необходимости постоянно открывать и закрывать форточку. Это позволяет продлить срок службы фурнитуры и уплотнительных резинок.

Проточное устройство работает только при функционировании системы вентиляции. Его монтаж не даст результата, если забиты вентканалы или не выполняются, необходимые для естественного движения воздушных масс, температурные условия. В таких случаях надо дополнительно ставить вентиляторы для принудительной работы вытяжки.

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв уплотнительной резинки. Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на балконе, кухне или небольшой спальне.

Instagram @airbox_klapan_official

Ручная

На корпусе таких приборов предусмотрена ручка или движок. Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

• Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
• Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

• Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.
• Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
• Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.

AERECO

Вентиляционные клапаны поддерживают постоянный микроклимат, прибор самостоятельно создает предустановленные комфортные температуру и влажность.

Достоинства:

• Бытовые приборы простые и надежные. Установить их можно своими руками.
• Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места — границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
• В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.
• Воздухообмен между квартирой и улицей происходит непрерывно. Вы дышите свежим воздухом целый день, а не только во время проветривания.

Недостатки:

• При сильных заморозках бюджетные модели могут обмерзать.
• В подавляющем большинстве изделий нет фильтрующих элементов. Из-за этого в дом попадают пыль и посторонние запахи.
• С полноценной регулировкой микроклимата справляются только дорогие модели. В бюджетных приходится самостоятельно следить за температурой и влажностью в доме — постоянно менять положение заслонки в зависимости от погодных условий.

Instagram @t_komfort

Перечислим наиболее важные критерии, на которые нужно обратить внимание при выборе:

• Шумность. Когда воздушные массы на большой скорости проходят через отверстие ограниченного сечения, появляется шум. Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном притворе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении задвижка не плотно прилегает к оконной раме, она может дребезжать.
• Производительность. Напрямую зависит от условного прохода отверстий для вентиляции. Чем больше площадь каналов, тем больше свежего воздуха попадает через них в дом. При выборе конкретного прибора нужно отталкиваться от площади помещения и количества жильцов. Производительность разных устройств варьируется в диапазоне от 6 до 150 м3/час. Лучше выбирать прибор не точно по своим параметром, а с запасом в 1,5-2 раза.
• Предварительный подогрев воздуха. В классических моделях холодные воздушные массы прогреваются теплым конвекционным потоком от радиатора. В северных районах этого может быть не достаточно. Тогда нужно подбирать оборудование с электроподогревом.
• Тип фильтров. В конструкциях, которые монтируют на створку, они отсутствуют. Модели интегрированные в раму могут оснащаться фильтрующими элементами. При их использовании в помещение не попадает пыль с улицы. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
• Способ монтажа. Есть универсальные модели, которые интегрируют в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на стадии изготовления рамы.
• Цена. Каждая из перечисленных выше опций влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими вариантами климатических изделий.

Instagram @prizmaperm

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

• Air-Box.
• Aereco.

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

1. Карандашом отмечаем центр рамы.
2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
3. По меткам вырезаем участок уплотнительной резинки.
4. Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
5. В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
6. Прикручиваем кронштейны саморезами.
7. Закрываем окно и отмечаем на раме габариты прибора.
8. По разметке вырезаем фрагмент рамного уплотнения.
9. Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

1. Размечаем середину оконной створки.
2. Прикручиваем металлический шаблон или пластиковую монтажную планку.
3. Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
4. По шаблону отмечаем контур будущих прорезей и снимаем его.
5. Рассверливаем отверстия сверлом диаметром 10 мм.
6. Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
7. При закрытом окне переносим габариты отверстий на раму.
8. Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
9. Прикручиваем монтажную пластину с внутренней стороны.
10. Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
11. С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.
