Утеплитель для балкона: какой лучше

Какой выбрать утеплитель для балкона: минеральную вату, фольгированный материал, пенополистирол? Вообще-то, если вы не собрались утеплять свой балкон самостоятельно, то пусть это заботит фирму, которую вы выбрали. Пусть, чем хотят тем и утепляют, лишь бы было по-настоящему тепло зимой и безопасно.

Так что выбор утеплителя для балкона сводится к выбору «утеплителей» балкона, их большому портфолио работ и самое важное — вам надо четко определится, нужна ли вам комнатная температура на балконе зимой?

Если нужна, то на основе большого количества, вывезенных нами в мусор «утепленных» балконов, можно утверждать, что рыхлые и вспененные материалы (пенофол и т.п.) не подходят для утепления помещений в многоэтажном доме с его разницей давлений между улицей и внутри квартиры. Вентиляция в наших квартирах работает по этой причине. По этой же причине зимой холодно на балконах с рыхлыми утеплителями — очень сильные сквозняки в них .

Содержание страницы

  • Утепляем балконы ППС-25*
    • Мы не используем пенополистирол с рынков
  • Экологичность пенополистирола
  • Где пенополистирол используется в строительстве
    • Пенополистирол — оптимальный утеплитель для балкона
  • Технические характеристики пенополистирола
    • Пожароопасность

Утепляем балконы ППС-25*

* (С 2014 года пенополистирол ПСБ получил новое наименование: пенополистирол ППС  ГОСТ 15558 — 2014 . Далее в тексте ПСБ)

За себя мы можем сказать, что утепление всех своих объектов мы проводим только пенополистиролом повышенной плотности двух видов: плита ПСБ -35 и экструдированным пенополистиролом. С химической точки зрения  — это одинаковые материалы, но отличаются способом производства и размерами листа. Плита ПСБ-с имеет размер 1000*2000 мм, а экструдированный 600*1200 мм. По цене плотная марка ПСБ-с и «экструзия» практически не отличаются. По теплопроводности тоже нет различий. Размеры плиты ПСБ-с лучше подходят для нашей технологии утепления балкона, поэтому мы все работы ведем, как правило, именно, им.

Мы не используем пенополистирол с рынков



На строительных рынках продается только рыхлый пенопласт 15-й марки ввиду своей дешевизны. На практике же реальная плотность его гораздо меньше. Он буквально рассыпается в руках. Он дешевый и на нем легче заработать продавцам, потому что большинство людей не видели другого и не с чем сравнивать.

Мы же используем только плотный пенополистирол марки ПСБ-с- 35 и 50. Скорее всего вы никогда с ним не сталкивались. В основном эти марки используется при промышленном строительстве в качестве основы при утеплении полов на первых этажах домов. По плотности он одинаков с «экструзией».

Мы никогда не используем дешевый пенопласт со строительных рынков. Свой мы заказываем и получаем напрямую от производителя с гарантией соблюдения состава и технологии, что в Челябинске, что в Екатеринбурге. Как правило наш производитель использует исходное сырье концерна BASF.

По своему опыту мы знаем, что если использовать этот замечательный утеплитель — будет теплая лоджия, если же использовать всевозможные «пенофолы», «изоверы» и подобные материалы, то — это сомнительные варианты и мы за них не беремся. Ведь у нас же есть выбор утеплителя, верно?   Но гарантию мы можем дать только на этот конкретный утеплитель.

Вместе со строительным бумом в городской жилой застройке в нашей стране стали стремительно открываться производства по выпуску пенополистирола. Большая часть панельных домов, например 97-ой серии, в своих панелях в качестве утеплителя используют пенополистирол.



Экологичность пенополистирола



Такой вопрос задает себе каждый, кто собрался утеплять себе дом или балкон, например. Сразу оговоримся, что мы полностью изолируем пенополистирол от контакта с окружающей средой.  Каждый шов изнутри у нас обработан пароизолирующей мастикой. Ни наружу, ни в помещение ничего не проникает. Таковы требования СНиП к теплоизоляции жилых помещений и мы строго им следуем.

Если бы были серьезные сомнения в безопасности этого материала, разве разрешили бы строить с помощью пенополистирольной, несъемной опалубки целые микрорайоны у нас и по всей стране? Это сотни квадратных метров поверхностей только для одного таунхауса средних размеров. Стены же по площади в несколько раз больше пола.

В нашей стране это конечно не сильный аргумент — разрешить могут что угодно при соответствующих отношениях, но, например, в Германии в 9-ти из 10-ти случаев использования утеплителя — это пенополистирол, а на полярных станциях любой страны — это 100%. А там строительная отрасль отрегулирована до каждой заклепки.

При грамотном использовании ЛЮБОГО утеплителя необходимо исключить сквозняки. Только ветер, гуляющий под обшивкой способен вынести из утеплителя внутрь комнаты вредные вещества и аллергенную пыль.

Если есть надежный барьер между утеплителем и комнатой, то возможные вредные вещества будут беспрепятственно уходить в окружающую среду и вреда от них не будет в самом помещении. Они (вредные вещества) будут двигаться всегда в сторону наименьшего сопротивления и в скором времени полностью уйдут.



Где пенополистирол используется в строительстве



 Если у вас квартира в новостройке, в панельном доме, то наверняка сейчас вас окружают несколько кубометров пенополистирола. Вы его, конечно не видите — он в стенах.

Почти все новые панельные дома, которые сдаются последние десять лет, так или иначе в своих стенах используют пенополистирол. Практически, все без исключения. Либо уже в панели на заводе он замуровывается, либо делают стены из полистиролбетона и облицовывают их кирпичом.

Мы это хорошо знаем, когда выводим электричество на лоджии в этих домах. Приходиться бурить стены насквозь и везде сыпятся гранулы пенополистирола. И толщина слоя этого утеплителя не менее 100 мм.

Вот поэтому и все жильцы этих домов «жалуются», что слишком жарко в их квартирах и отключают батареи, тепла от стояков хватает из-за чрезвычайной эффективности полистирола в плане сбережения тепла. Да, и платят они в два раза меньше за отопление 1 кв.м. площади, чем те, кто живет в домах более ранней постройки. И все благодаря пенополистиролу.

Пенополистирол — оптимальный утеплитель для балкона

Надо понимать, что со всех сторон, именно, пенополистиролы — самый оптимальный вариант, как утеплители для лоджии. Они абсолютно не накапливают влаги, не пропускают пар, не выделяют мелкую стеклянную пыль в воздух при сквозняке или хлопанье балконной дверью. При минимальной толщине имеют максимальную теплосберегающую способность, не поддерживают горение, не гниют, не слеживаются, не осыпаются со временем. К тому же, пенополистирол защищен несгораемым гипсокартоном. А экологичней гипсокартона, вообще, трудно что найти из отделочных материалов.



Технические характеристики пенополистирола



Обратите внимание на эту фотографию ПСБ-С-35 — это не обычный пенопласт, рыхлый и с крупным зерном, а это плотный, мелкозернистый материал с «закрытой» порой. Здесь его описание от производителя, а здесь технические характеристики. Он не набирает воду (рыбаки знают, что даже обычные пенопластовые поплавки могут годами плавать в водоеме) и практически не продувается.

Также к очевидным достоинствам ПСБ-С следует отнести большие размеры листа утеплителя (1*2м), которые уменьшают количество возможных стыков между ними до минимума, что тоже резко увеличивает надежность самого утепления в целом.

Но, как и с любым современным материалом, с ПСБ-С необходима своя технология работ. Если не знать её или неумело применять, бездумно или бесконтрольно, то можно свести на нет все преимущества этого материала «на ноль» и у вас, опять-таки, будет сырая и холодная лоджия. Вот так. В принципе, как и с любым другим утеплителем или технологией. Просто с ПСБ-С легче соблюсти технологию и гарантировать хороший результат.



Пожароопасность

Еще про этот важный аспект есть на странице Почему гипсокартон. Стоит почитать, потому что пожарная безопасность не последнее дело при выборе вида отделки для своего балкона. Скорее, наоборот. Что толку от того, что минеральная вата абсолютно негорючая, если вагонка, которая над ней находится, горит как порох?

Экологичность и пожароопасность применяемого утеплителя — важный пункт его выбора. Нет таких материалов, которые бы были полезны для здоровья при пожаре, верно? Пенополистирол, как и любые материалы и предметы, которые нас окружают, при пожаре также выделяет вредные вещества.

Но это мнимый, предполагаемый вред. Горящая мебель, ткани и прочая отделка квартиры успеют нанести вред гораздо быстрее, чем пенополистирол за абсолютно негорючим, безвредным гипсокартоном и ПСБ-«С» — это значит самозатухающий пенополистирол. Время самостоятельного горения не более 4 секунд, а в замкнутом объеме еще меньше. И виновником пожаров (чаще всего в кровле, например) выступает не он сам, а конструкции из дерева и битумных кровельных материалов, которые его окружают. А также отсутствие противопожарных рассечек.

На первом этаже новостроек,  все полы утеплены пенополистиролом. Таковы требования СНиП. И без разницы, какого типа это дом. Пенополистиролу ПСБ-с-35 в этом случае нет альтернативы. Остальные утеплители невозможно применить (минвату, например).  Поверх пенополистирола заливается бетонная стяжка в 2 — 3 см сверху — это устройство любого пола на первом этаже любой новостройки. Это десятки тысяч квадратных метров только по Челябинску ежегодно вновь вводимого жилья.

Теплый Балкон, 2014 г.

недостатки материала и поиск более рациональных решений

Владельцы городских квартир и частных коттеджей все чаще задумываются об утеплении балкона. И это правильно, ведь на нескольких квадратных метрах можно обустроить рабочий кабинет, комнату отдыха или оранжерею. Многие используют для теплоизоляции балкона один из самых дешевых материалов – пенопласт.

Технология утепления

Пенопласт монтируют между брусьев обрешетки с помощью дюбелей или клея.

Пенопласт монтируют между брусьев обрешетки с помощью дюбелей или клея. При выборе клеевого состава надо проводить обязательную проверку на совместимость материалов. Некоторые средства могут разъедать пенопласт. Клей наносят по краям и в центр листа. Конечно, поверхность стен или пола предварительно надо выровнять и очистить, чтобы утеплитель прочно зафиксировался на ней. Если выбран механический крепеж, то использовать лучше широкие дюбели с большими шляпками.

Пенопласт легко режется, подготовка кусков нужной формы не составляет труда. Все стыки между элементами запенивают, излишки зачищают. Подобным образом обрабатывают стены, пол и потолок балкона. Готовый теплоизоляционный слой в разрезе будет выглядеть так:

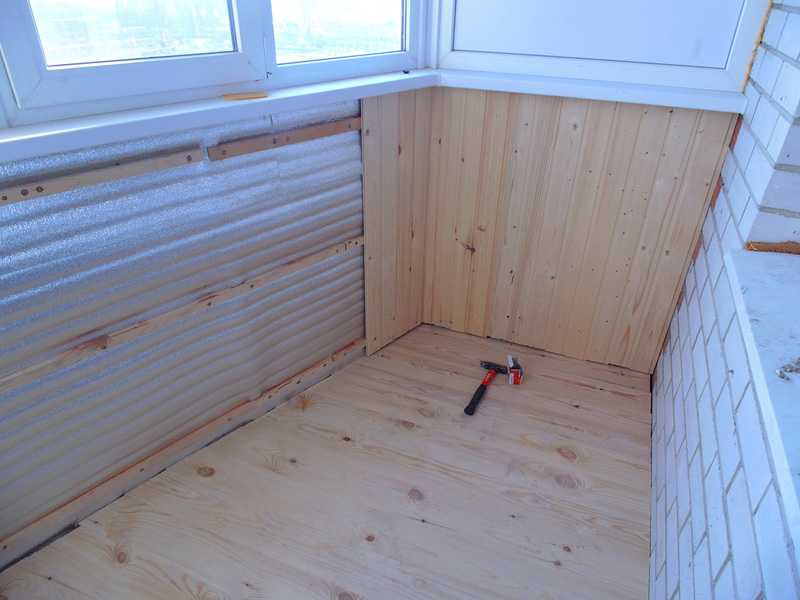

  1. Фольгированный пенофол, рубероид или полиэтиленовая пленка: гидроизоляция и дополнительное утепление. Можно использовать жидкие средства, проникающие в бетон.
  2. Листы пенопласта.
  3. Пароизоляция.
  4. Финишная отделка.

Для качественного утепления рекомендуется использовать листы пенопласта толщиной не менее 8-10 см. При внутренней отделке балкона можно использовать материал плотностью от 15 кг/м3.

Характеристики материала

Применение пенопласта позволяет существенно сэкономить на утеплении балкона.

Применение пенопласта позволяет существенно сэкономить на утеплении балкона. При своей невысокой цене материал обладает несколькими положительными качествами:

  • хорошие теплосберегающие свойства;
  • малый вес;
  • удобство монтажа.

Но в последнее время строители все же предпочитают использовать альтернативные утеплители. Пенопласт как материал для теплоизоляции имеет ряд недостатков:

  • пожароопасность. Материал горит с образованием токсичных летучих соединений и густого дыма;
  • хрупкость. Чем тоньше лист, тем легче его сломать. Во время монтажа происходят большие потери утеплителя, поэтому покупать его стоит примерно в 1,5 раза больше, чем надо по расчетам;
  • чувствительность к действию некоторых химических веществ и растворителей. Утеплитель нужно оградить от контакта с парами бензина, ацетона, керосина, скипидара и т. д.;
  • большое количество стыков в теплоизоляции. Каждый шов приходится дополнительно обрабатывать, чтобы не оставить мостик холода;
  • привлекательность для мышей и насекомых. В толще листа запросто могут поселиться мелкие грызуны, такое соседство вряд ли будет приятным.

Современный рынок предлагает более качественные и функциональные материалы для утепления балконов.

Утепление балкона пенополистиролом

труктура материала схожа со структурой обычного пенопласта – это множество мелких закрытых пор.

Материал производится из полистирола методом экструзии. Продается в виде листов под торговыми названиями Пеноплекс, Техноплекс. Структура материала схожа со структурой обычного пенопласта – это множество мелких закрытых пор. Экструдированный пенополистирол имеет ряд преимуществ:

  • высокая механическая прочность на сжатие и изгиб;
  • низкий коэффициент теплопроводности при небольшой толщине;
  • легкость обработки и монтажа;
  • звукоизоляционная способность.

Основное отличие от пенопласта – это прочность пенополистирола. Он не так сильно ломается и крошится в процессе работы. Кроме того, плиты пеноплекса можно дополнительно крепить на клей.

Существенным недостатком материала является трудоемкость и длительность процесса утепления. Необходимо монтировать обрешетку, разрезать листы, а на вертикальных стенах еще и устанавливать армирующую сетку. И если сам пенополистирол можно купить по относительно низкой цене, то вспомогательные материалы увеличат стоимость ремонта вдвое.

Утепление балкона пенополиэтиленом

Популярным материалом для теплоизоляции балкона является пенополиэтилен.

Популярным материалом для теплоизоляции балкона является пенополиэтилен (Изолон, Пенофол). Это мягкий и тонкий утеплитель, выпускается в рулонах. Он не требует дополнительной гидроизоляции, так как не пропускает влагу. Пенофол может быть дополнительно покрыт алюминиевой фольгой с одной или с двух сторон. Металлизированный слой отражает инфракрасные лучи, то есть не позволяет теплу покинуть помещение.

Пенополиэтилен имеет ряд положительных свойств:

  • легкость;
  • удобство монтажа;
  • паро- и шумоизолирующая способности;
  • химическая устойчивость;
  • экологичность;
  • способность противостоять электромагнитным излучениям и некоторым радиоактивным веществам.

С помощью этого материала можно создать комфортный микроклимат на балконе с качественными стеклопакетами и парапетом из пеноблоков. В других случаях такой теплоизоляции будет недостаточно. Пенофол может использоваться только как дополнение к основному утеплителю.

Вот видеоролик о том, как утепляют балконы и лоджии пенопластом, деревянными рейками, пенофолом и с влагостойким гипсокартоном:

Утепление балкона пенополиуретаном

Напыляемая теплоизоляция успешно применяется для обустройства балконов.

Напыляемая теплоизоляция успешно применяется для обустройства балконов. Исходные реагенты в жидком виде наносятся на утепляемую поверхность тонким слоем. В результате вспенивания материал увеличивает свой объем до 40 раз и застывает, образуя жесткую и прочную пену с целым набором уникальных эксплуатационных характеристик:

  • тепло-, влаго-, шумоизоляция;
  • малый удельный вес;
  • механическая прочность;
  • жесткость;
  • эластичность;
  • высокая адгезия к поверхности при отсутствии дополнительного крепежа;
  • химическая и биологическая устойчивость;
  • эксплуатация до 50-70 лет без потери формы и теплоизолирующих свойств;
  • ветрозащита и упрочнение конструкции и т. д.

Коэффициент теплопроводности пенополиуретана вдвое ниже, чем у пенопласта. Добиться качественной теплоизоляции можно при толщине слоя всего 5 см. При этом поверхность получается бесшовной, утеплитель не требует никаких дополнительных манипуляций. Полимерной пеной можно обрабатывать пол, потолок и стены балкона одинаково эффективно.

Осталось лишь взвесить все «за» и «против» и принять выгодное решение.

Рекомендуем посмотреть видеоролик о том, как просто и легко напыляется пенополиуретан от Экотермикс:



Изоляция для балконов и террас

Обеспечение полезного пространства на плоской крыше является привлекательным предложением для многих типов зданий. Для людей, живущих в квартирах и квартирах, балкон — это способ получить доступ к внешнему пространству, не находясь на уровне первого этажа. Тем временем террасы могут обслуживать более крупные жилые дома и коммерческие помещения, обеспечивая место сбора с жестким ландшафтом для различных целей.

Если балконы и террасы располагаются над жилым помещением, они образуют часть тепловой оболочки здания. Они должны быть соответствующим образом изолированы, чтобы соответствовать требованиям по энергоэффективности, но при этом нести дополнительную нагрузку, связанную с их использованием не только для периодического доступа для технического обслуживания.

Теплая кровля с изоляцией (можно рассмотреть Celotex GA4000 или XR4000), уложенной поверх несущих балок, остается предпочтительным вариантом конструкции холодной кровли. Теплая кровля не нуждается в перекрестной вентиляции и лучше детализируется на стыках с другими элементами для устранения линейных тепловых мостов.

Плиты из жесткого полиизоцианурата (PIR) Celotex легкие, их легко резать и обрабатывать, и их можно использовать для быстрой и эффективной изоляции участков плоской крыши. Несмотря на то, что они уже обладают высокой прочностью на сжатие, чтобы противостоять динамической нагрузке от пешеходного движения, связанной с балконами и террасами, рекомендуется устанавливать доски с дополнительным слоем фанеры поверх. Верхний слой фанеры, как и настил из конструкционной древесины под изоляцией, должен иметь толщину не менее 18 мм. Дополнительный слой защищает изоляцию от повреждений, распределяя вес декоративной отделки крыши и дополнительную пешеходную нагрузку более равномерно по всему слою изоляции.

Изолированный гипсокартон (можно рассмотреть PL4000) может быть установлен под балками для улучшения тепловых характеристик крыши. Альтернативным вариантом может быть изоляционная плита PIR (можно рассмотреть Celotex TB4000 или GA4000) вместе с отдельным слоем гипсокартона.

При использовании продуктов Celotex или ISOVER вы должны убедиться, что использование продукта соответствует всем применимым национальным строительным нормам и правилам, а также местным, национальным и другим применимым стандартам, применимым к вашему строительству или применению, включая требования в отношении пожарной безопасности. и применимые ограничения по высоте. В дополнение к техническому описанию изделия см. следующие документы по изделию:

  • Сертификаты BBA — если применимо к приложению
  • Заявления о характеристиках
  • Паспорта здоровья и безопасности

Фрагмент здания приведен только в иллюстративных целях. Это не совет, и на него нельзя полагаться.


Изоляционные изделия
Наименование продукта Диапазон толщины Размеры Лямбда
Целотекс XR4000 110–200 мм Ширина 1200 мм, длина 2400 мм 0,022
Целотекс GA4000 50–100 мм Ширина 1200 мм, длина 2400 мм 0,022
Целотекс TB4000 20–40 мм Ширина 1200 мм, длина 2400 мм 0,022
Целотекс PL4000 25–65 мм (+12,5 мм гипсокартон) Ширина 1200 мм, длина 2400 мм 0,022

CPD: Изоляция плоских крыш и балконов

Обшивка с вакуумной изоляцией позволяет использовать различные варианты отделки для жилых балконов различной толщины

По мере роста спроса на балконы и террасы на крыше над жилыми решать технические задачи, которые они представляют.

Джейк Уоткинс объясняет

Здания потребляют почти половину энергии, используемой в развитом мире, поэтому понятно, что экологические проблемы влияют на строительную отрасль на каждом этапе строительного процесса. Государственное законодательство и строительные нормы и правила становятся все более строгими с каждым обновлением, требуя более устойчивых подходов и побуждая отрасль проектировать, строить и строить более энергоэффективные здания.

Архитекторы, заказчики и подрядчики не могут решить все мировые энергетические проблемы, но они могут внести свой вклад, создавая здания с более низким уровнем потребления энергии. Теплоэффективная оболочка здания может внести значительный вклад в сокращение потребления тепла и энергии и, в свою очередь, свести к минимуму воздействие на окружающую среду, экономику и общество. Оптимальные характеристики могут быть достигнуты за счет правильного сочетания продукта, подготовки поверхности и процедур нанесения.

В ответ на растущий спрос на улучшенные теплотехнические характеристики, при сохранении максимально возможной толщины строительной ткани, специалист по гидроизоляции и зеленой кровле Radmat создал систему ProTherm Quantum Vacuum Insulated Panel (VIP) – ультратонкую систему теплоизоляции для применение в перевернутой кровле, где гидроизоляционный слой находится под изоляцией, а не над ней, как в других формах кровли.

Панели с вакуумной изоляцией толщиной 40 мм (слева) обеспечивают большее тепловое сопротивление, чем 200 мм изоляции из экструдированного полистирола (в центре) и 220 мм пенополистирола (справа)

Сбалансировать тепловую эффективность с технологичностью и функциональностью в использовании часто бывает непросто, особенно в здании с балконом или террасой на крыше над жилым помещением. Здесь требования по достижению тепловых характеристик в соответствии с Частью L Строительных норм и правил, соответствие критериям, изложенным в главе 7.1 Стандартов NHBC «Плоские крыши и балконы», и, в-третьих, обеспечение порогового уровня, как того требует Часть M (Доступ к и Использование зданий) Строительных норм и правил предъявляют особые требования.

Ограничения традиционных продуктов могут затруднить архитектору или дизайнеру изоляцию жилого помещения. При таком ограниченном пространстве для утепления решение часто заключалось в утеплении как верхней, так и нижней стороны балкона или террасы. Это может занять много времени и повлиять на потолочное пространство и инженерные коммуникации, а также создать риск образования конденсата.

Пакет VIP

Панели с вакуумной изоляцией (VIP) быстро становятся предпочтительным продуктом для изоляции этих сложных балконов и террас. Традиционная натуральная изоляция может потребовать 350–450 мм материала для достижения тех же характеристик, что и 120–300 мм современных искусственных материалов. Напротив, для достижения того же уровня производительности требуется всего 20–70 мм панелей с вакуумной изоляцией, поэтому для все большего числа проектов выбираются VIP-панели.

Несмотря на то, что технология VIP не является новой, конструкция и использование VIP претерпели значительные изменения за 85 лет, прошедших с тех пор, как в 1930 году была запатентована первая панель с резиновым покрытием. получить широкое распространение в различных приложениях. Однако наука, стоящая за VIP-персонами, долгое время оставалась прежней.

Эффективность изоляционного материала измеряется его коэффициентом теплопередачи или значением U, которое представляет собой скорость потери тепла (Вт/м²К), и соответствующим значением лямбда (Вт/мК), которое описывает количество тепла (W), который проводится через стену толщиной 1 метр. Чем лучше изоляция, тем ниже теплопроводность и значение лямбда.

Теплопередача через изоляцию происходит тремя способами: конвекцией, теплопроводностью и излучением. Обычные методы изоляции запрещают передачу тепла конвекцией – с помощью матрицы волокон в случае изоляции из минерального волокна и с использованием ячеек (пузырьков) в пластиковой изоляции, такой как полистирол и полиуретан.

Минимальная глубина утепления обеспечивает ровный доступ между квартирой и балконом

1. Гидроизоляционный слой 10 мм
2. 5 мм защитный слой резиновой крошки
3. Квантовый VIP
4. Слой экструдированного полистирола (XPS)
5. Черный фильтровальный лист

В результате изоляционная способность продукта ограничена проводимостью воздуха, которая сама имеет значение лямбда 0,025 Вт/мК. За счет сочетания проводимости воздуха с самим материалом матрицы сертифицировано типичное значение лямбда 0,03 Вт/мК или выше: чего на современном рынке просто недостаточно для некоторых применений.

Замена воздуха газом с меньшей проводимостью, таким как пентан, улучшает характеристики пластикового изоляционного материала, что приводит к минимальному значению лямбда, близкому к 0,02 Вт/мК. Однако полное удаление воздуха или газа еще больше снижает проводимость сердечника, еще больше улучшая тепловые характеристики, и создает VIP со значением лямбда 0,007 Вт/мК.

При использовании в системе утепления инверсионной кровли, такой как ProTherm Quantum от Radmat, VIP обеспечивает значительное уменьшение толщины без потери тепловых характеристик. Это позволяет архитекторам и специалистам в области строительства создавать балконы и террасы, которые экономят ресурсы, экономят энергию и отвечают потребностям строительной отрасли.

Строительство балконов и террас над отапливаемым помещением проблематично для архитекторов, проектировщиков и подрядчиков: в новых проектах строгие нормативные требования и долгосрочная экономическая целесообразность создали повышенный спрос на повышение энергоэффективности, в то время как проектировщики и монтажники кровли должны стремиться к держите общую конструкцию как можно более тонкой.

Площадь на строительных площадках часто имеет большое значение, поэтому каждый дополнительный квадратный метр площади представляет собой дополнительную ценность для клиента. В многоэтажных застройках и высотных зданиях дополнительная высота от пола до потолка также может иметь огромное значение для продаваемой площади. Высокоэффективная изоляция уже отвечает некоторым из этих требований, но остается спрос на более тонкие продукты, которые будут иметь меньшее влияние на технологичность и функциональность при использовании.

Инверсионная кровельная система ProTherm Quantum от Radmat может достигать коэффициента теплопередачи 0,15 Вт/м2К, при этом она на 80 % тоньше, чем изоляция из экструдированного полистирола (XPS). Для 20-этажной застройки спецификация и установка этой системы может уменьшить толщину требуемой изоляции настолько, чтобы можно было построить дополнительный этаж в оболочке того же размера.

Произведенные в Великобритании устройства Radmat Protherm Quantum VIP состоят из микропористой сердцевины, из которой удаляются воздух и влага, а затем она помещается в тонкий и газонепроницаемый специальный гибридный алюминий. Эта комбинация обеспечивает коэффициент теплопередачи 0,007 Вт/м2К даже при толщине 40 мм. Это сопоставимо с 0,034 Вт/м2К для XPS толщиной 200 мм и 0,038 Вт/м2К для пенополистирола (EPS) толщиной 220 мм.

Доступные зоны

Часть L Строительных норм и правил устанавливает уровни теплоизоляции, необходимые как для новых зданий, так и для реконструкций. Этот требуемый стандарт, выраженный в виде коэффициента теплопередачи, будет зависеть от местоположения, типа здания и области применения. Для плоских крыш это значение колеблется от 0,11 Вт/м2К в новостройках до 0,18 Вт/м2К при реконструкции, при типичном требовании для балкона или террасы 0,15 Вт/м2К.

Наряду с соблюдением требований к тепловым характеристикам Строительных норм и правил, проектировщики должны обеспечить соответствие доступных балконов и террас Утвержденному документу M: Доступ к зданиям и их использование. В этом документе сказано, что должен быть плавный переход из внутреннего пространства на террасу или балкон без каких-либо ступенек и перепадов высоты пола.

В нем говорится: «Люди, независимо от инвалидности, возраста или пола, должны иметь возможность получить доступ в здания и получить доступ в здания и использовать их объекты как в качестве посетителей, так и в качестве людей, которые живут или работают в них».

Еще одна важная спецификация при оформлении балкона или террасы в жилых квартирах предусмотрена стандартами NHBC. Они устанавливают эталон приемлемого уровня дизайна, спецификации материалов и качества изготовления для недавно построенных домов, зарегистрированных в NHBC. Глава 7.1 «Плоские крыши и балконы» устанавливает минимальный зазор не менее 75 мм между поверхностью утеплителя и нижней стороной подоконника. Имея это в виду, еще более важно, чтобы указанная изоляция была как можно более тонкой.

По мере роста спроса на квартиры с частными внешними пространствами и нежилые здания с доступными террасами, Radmat работал с подрядчиками, чтобы помочь решить проблемы в проектах, где изначально казалось невозможным достижение коэффициентов теплопередачи, порогов уровня и целостности гидроизоляции (пример из практики). , ниже).

Radmat Building Products — независимая британская компания, чей ассортимент гидроизоляционных систем обеспечит пожизненную защиту любого здания. Полный ассортимент продукции включает PermaQuik Hot Melt, однослойные EshaPlan, EshaFlex RBM, EshaGum RBM, однослойные EshaUniversal, наносимые жидкостью ParaFlex, системы дорожного покрытия TredWay и системы зеленых крыш MedO.

Компания обязуется оказывать техническую поддержку проектировщику и строительной бригаде с элементами обслуживания, которые обеспечивают комфорт и удовлетворительное решение по гидроизоляции, соответствующее заданным параметрам.

Radmat предлагает всестороннюю техническую поддержку на всех этапах строительного процесса и стремится поставлять первоклассные материалы, установленные утвержденным списком подрядчиков, и согласовывать практичные и экономичные проекты.

Завершающие штрихи

В современной архитектуре и дизайне балконы и террасы также должны обеспечивать эстетическую гибкость. Чтобы удовлетворить меняющиеся потребности клиентов, система Radmat Quantum была разработана для различных видов отделки, включая гравийный балласт, тротуарную плитку, настил и зеленые крыши.

  • Гравийный балласт должен быть диаметром 20-40 мм, промытым и округленным, и должен быть уложен на минимальную глубину 50 мм. Установку балластного слоя следует производить как можно скорее после установки листа теплового фильтра, чтобы обеспечить постоянную защиту мембраны и предотвратить повреждение панелей Quantum VIP чрезмерным накоплением тепла или сильным ветром. Важен диаметр гравия: было обнаружено, что этот размер наиболее устойчив к размыванию ветром.
  • В случае использования тротуарной плитки ее толщина должна быть не менее 50 мм, и она должна быть уложена поверх листа термофильтра на запатентованных опорах для тротуарной плитки с минимальным диаметром 175 мм (или эквивалентной площадью основания). Опорные подкладки для мощения поддерживают дренаж под плитами и гарантируют, что пары влаги могут выходить из системы. Зазоры между тротуарной плиткой и бордюрами должны быть заполнены промытым окатанным щебнем диаметром 20-40 мм.
  • Систему зеленой крыши также можно установить поверх системы утепления перевернутой крыши ProTherm Quantum. Корневой барьер, если он не обеспечивается гидроизоляционным слоем, должен быть свободно уложен или приклеен к гидроизоляционной мембране с герметизацией всех перехлестов до укладки первого слоя звукоизоляционных панелей Radmat Regupol. Корневой барьер должен быть загнут на краю изоляции крыши и герметизирован под накладками.

В заключение следует отметить, что система Radmat Quantum VIP специально разработана для значительного уменьшения глубины традиционной инверсионной крыши, предоставляя решение для противодействия низким бортикам увеличивающейся глубины традиционных EPS и XPS, необходимых для удовлетворения строгих тепловых требований. Разрабатывая и поставляя каждый элемент инверсионных плоских кровельных систем, Quantum может помочь подрядчику и клиенту достичь желаемых показателей теплоизоляции, герметичности и долговечности.

Джейк Уоткинс, старший технический менеджер Radmat Building Products

Тонкий тоник для плоской кровли

Компания Radmat сотрудничала с подрядчиками, чтобы помочь достичь коэффициента теплопередачи, порогов уровня и целостности гидроизоляции.

В одном из таких сложных жилых помещений пространство было ограничено, поскольку из-за проблем с высотой плит невозможно было достичь целевого значения коэффициента теплопередачи 0,16 Вт/м²K с помощью традиционных изоляционных материалов. Первоначальная спецификация предусматривала использование высокоэффективной теплоизоляционной плиты Radmat ProTherm G толщиной 200 мм с гидроизоляционным слоем толщиной 10 мм для обеспечения коэффициента теплопередачи 0,15 Вт/м²K.

Но при общей глубине системы 285 мм, включая 75-миллиметровый зазор в соответствии с требованиями NHBC, потребовалось более тонкое изоляционное решение.

Для решения проблемы высоты было рассмотрено компромиссное решение: использование изоляционной плиты Radmat ProTherm G толщиной 100 мм над гидроизоляцией с дополнительной изоляционной плитой Kooltherm толщиной 60 мм под плитой. Это уменьшило высоту системы над перекрытием на 100 мм и обеспечило коэффициент теплопередачи 0,16 Вт/м²К, но также привело к потенциальной проблеме конденсации и заняло ценное свободное пространство потолка.

Наконец, были оценены две системы ProTherm Quantum: Hybrid и Pure. Гибридная система сочетает в себе ProTherm Quantum VIP толщиной 40 мм и изоляцию из пенополистирола (XPS) толщиной 40 мм, что обеспечивает коэффициент теплопередачи 0,14 Вт/м²K при глубине системы 185 мм. Эти исключительные тепловые характеристики были достигнуты без ущерба для высоты внутренней стойки, выполнения требований NHBC и поддержания ровного пола между внутренними и внешними пространствами в соответствии с Утвержденным документом M.

Однако опция ProTherm Quantum Pure, которая удаляет слой XPS и заменяет его вторым слоем ProTherm Quantum VIP толщиной 50 мм, обеспечивая еще более тонкую систему: достижение целевого коэффициента теплопередачи 0,15 Вт/м²K при толщине всего 145 мм от плиты до уровня чистого пола.
