СТРОЕНИЕ, СОСТАВ, КОНСТРУКЦИЯ или УСТРОЙСТВО пластиковых ОКОН

Вас интересует из чего состоит пластиковое (металлопластиковое) окно? Как и любое другое непростое изделие, устройство металлопластиковых окон достаточно сложное. Впрочем, как и любого другого непростого изделия устройство, которое собирается из различных комплектующих частей. И мы просто обязаны предоставить Вам описание или информацию про структуру пластиковых окон, т.е. показать пластиковые окна в разрезе.Чтобы Вы, купив их у, например, компании ОКНА ВСЕМ, имели возможность правильно их эксплуатировать. Вот вкратце составляющие пластикового окна или из чего делают пластиковые окна (то есть что входит в их состав) :

• ПВХ профиль для изготовления пластиковых (металлопластиковых) окон той или иной марки;
• стеклопакеты того или иного типа или вида;
• специальная фурнитура для ПВХ окон, позволяющая комфортно пользоваться створками пластиковых окон;
• стальной каркас-усилитель (или армировка) определенной толщины и конфигурации, вставляемого в процессе производства окон в ПВХ профиль для жесткости;
• уплотнители для окон

Главный принцип устройства открывающихся пластиковых окон — это наличие неподвижной рамы и подвижной одинарной створки, в которую вставляется стеклопакет. И этот принцип коренным образом отличается от принципа строения старых деревянных окон, где широко применялась система двойных створок (спаренных или раздельных) со вставленными в них одинарными стеклами.

ПВХ профили для производства пластиковых окон имеют сквозные внутренние воздушные камеры (от 3-х до 8-ми камер у разных марок и систем). Их роль — за счет теплофизических свойств нескольких прослоек воздуха увеличить теплозащитные качества металлопластикового окна в целом.

Внутри пластиковых профилей для окон устанавливается и закрепляется шурупами армирующий вкладыш из оцинкованной стали, который принимает на себя ветровые нагрузки и предотвращает искривление профилей для металлопластиковых окон под действием высоких летних и низких зимних температур.

Все сопряжения оконных профилей со стеклопакетом, а также открывающейся и неоткрывающейся частей оконного блока защищены уплотнителями для окон из чаще всего каучукового материала — EPDM, непрерывно по всему контуру. Уплотнители для окон предотвращают попадание влаги внутрь помещения и сквозное продувание металлопластикового окна.

Стеклопакет- герметичная конструкция из двух или трех стёкол (№5), разделённых между собой дистанционной алюминиевой рамкой (№2), соединяемой со стёклами при помощи герметиков (№1 и №4). В стандартном варианте между стеклами стеклопакета (камере) находится осушенный воздух. Осушение воздуха осуществляется силикагелем или молекулярным ситом (№3), находящимся внутри перфорированной дистанционной рамки и впитывающим излишнюю влагу. Камера (или камеры) стеклопакета могут также быть заполнены инертным газом — аргоном или криптоном, имеющими более низкую теплопроводность по сравнению с воздухом. В стеклопакете могут быть установлены любые стекла — и энергосберегающее стекло, и противоударное, и солнцезащитное, и триплексы и т.д.

Фурнитура для окон — набор металлических деталей, образующих единый механизм по контуру не «глухого» металлопластикового окна, обеспечивающий его открывание и закрывание. Набор деталей фурнитуры для окон может быть подобран различными способами, самый популярный из которых — обеспечивающий режимы обычного открывания, проветривания и микропроветривания помещения в одном комплекте. Все детали фурнитуры для металлопластиковых окон изготовлены из стали со специальным антикоррозионным покрытием.

Если комплектация пластиковых окон будет полной и их составляющие будут качественными, то при соответствующей сборке и установке Ваши пластиковые окна будут очень даже неплохо запираться и отпираться. Ваше жилище станет намного теплее, немного тише и сохранится энергия, которая раньше «вылетала» на улицу через щели в старых деревянных окнах. С другой стороны, металлопластиковые окна препятствуют «естественным сквознякам», что затрудняет отвод излишней влаги из дома и что, в свою очередь, может приводить к выпадению конденсата в самых холодных местах помещения (например, нижней части стеклопакета, откосах, подоконниках и стенах в целом). Чтобы избежать этих неприятностей, познакомьтесь, пожалуйста, с советами по этому поводу в статье о конденсате на окнах. Вы удовлетворили свое любопытство по поводу того, как устроены и из чего состоят пластиковые окна?

Устройство пластикового окна в разрезе

Устройство пластиковых окон (ПВХ), состав пластикового окна

Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.

Из чего состоят пластиковые окна

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

Как выбрать конструкцию пластикового окна

Окно – это один из основных элементов любого помещения, влияющее на создание уюта и комфорта. Большинство людей понимают под этими понятиями светлую, теплую комнату, в которой царит тишина и покой. Однако достичь такого эффекта можно только с помощью качественного окна, которое не пропускает уличный шум в комнату и не выпускает тепло на улицу.

Наиболее популярными конструкциями стали пластиковые окна. В связи с развитием популярности было разработано множество разновидностей пластиковых окон.

Из чего состоит пластиковое окно

Пластиковые окна обладают рядом преимуществ – дешевизна, устойчивость к влаге и другим природным явлениям, отсутствие необходимости в дополнительном уходе. Чтобы выбрать по-настоящему надежное и удобное окно, необходимо ознакомиться с видами доступных конструкций.

Из чего состоит пластиковое окно:

1. Рама – это элемент, который прикрепляется к оконному проему в стене здания. Она полностью повторяет форму проема, поэтому изготовление рамы производится в индивидуальном порядке в соответствии с формой и размерами оконного проема. Рама выполняется из металлопластикового профиля.
2. Оконная створка – это подвижная часть окна, прикрепленная к раме посредством шарнирных навесов. На одном окне может быть несколько створок. Это зависит от индивидуальных предпочтений заказчика.
3. Стеклопакет – это несколько стекол, расположенных параллельно друг другу и герметично скрепленных между собой. Стеклопакеты вставляются в раму и створки окна. Количество стекол и их толщина выбирается индивидуально, в зависимости от предпочтений заказчика. Существуют однокамерные, двухкамерные и трехкамерные стеклопакеты.
4. Штапики – это пластиковые планки, удерживающие стеклопакеты в посадочных местах рамы и створок.
5. Оконная фурнитура – это механизмы для открытия и закрытия оконных створок (петли, замки, ручки и т.д.).
6. Оконные уплотнители осуществляют герметизацию стыков между элементами конструкции окна.

Подробнее о конструкции пластикового окна читайте в статье Как выбрать конструкцию пластикового окна .

Все пластиковые окна состоят из перечисленных элементов, однако их индивидуальная конструкция, качество и физические характеристики позволяют создавать окна, кардинально отличающиеся друг от друга.

Основные технические характеристики пластиковых окон

Надежность и функциональность окна складывается из технических особенностей каждого отдельного элемента. Существуют стандартные готовые комплектации окон для тех, кто не разбирается в особенностях их конструкции.

Но вы можете скомпоновать все элементы по своему усмотрению, а для этого необходимо разобраться в особенностях и разновидностях комплектующих.

Влага в стеклопакете — что делать, узнайте тут .

Конструкция профиля

Металлопластиковый профиль – это армированный ПВХ, из которого создается несущий каркас окна (рама и створки). Основные технические характеристики профиля: теплопередача, ширина профиля и количество камер в нем.

Параметры металлопластикового профиля:

1. Камеры – это перегородки внутри металлопластикового профиля, каждая камера имеет свое назначение. Наиболее распространенным является трехсекционный профиль. Одна секция придает конструкции жесткость, вторая осуществляет отток конденсата, третья нужна для крепления фурнитуры. Однако существуют четырех, пяти и шестикамерные профили. Количество камер напрямую влияет на теплопроводность рамы окна, ведь каждая секция наполнена воздухом, а он является плохим проводником тепла.
2. Увеличение ширины профиля позволяет увеличить воздушную прослойку в камерах, а также обеспечивает возможность установки более толстых стекол и стеклопакетов, а это, в свою очередь, обеспечивает более надежную защиту от внешнего шума и утечки тепла.
3. Теплопередача – это значение, которое характеризует профиль, учитывая все преимущества и недостатки конструкции.

Стеклопакет

Стеклопакет – это несколько соединенных стекол, создающих между собой воздушные камеры. Он может быть одинарным, двойным и тройным. Сами стекла тоже могут иметь различную толщину.

Стеклопакеты бывают различных видов:

1. Энергосберегающие стеклопакеты – внутреннее стекло покрыто атомами серебра, что обеспечивает отражение тепла от радиаторов и уменьшает тепловые потери.
2. Тонированные стеклопакеты покрыты светопоглащающим веществом.
3. Ударопрочные стеклопакеты обработаны специальной смолой, что увеличивает их прочность.

Как влияет изменение параметров стекла на надежность окна:

1. Количество стекол в стеклопакете обеспечивает лучшую тепловую и звуковую изоляцию. Однако большое количество стекол при сильном шуме может попасть в резонанс от вибрации, что является источником шума и разрушения конструкции окна.
2. Толщина стекла в стеклопакете напрямую влияет на теплопроводность и звукоизоляцию окна. Чем толще стекло, тем лучше изоляционные свойства.

Наилучшими изоляционными свойствами обладает триплекс – это обычное стекло, покрытое специальной прозрачной пленкой, которая повышает прочность стекла и другие физические характеристики.

Виды пластиковых окон

Существует несколько видов пластиковых окон, различающихся по определенным признакам:

1. Форма окна. Этот параметр определяется формой и размерами оконного проема. Существуют круглые, квадратные, треугольные и другие окна.
2. Расцветка окна также определяется индивидуальными предпочтениями заказчика. Самые распространенные цвета – белый, коричневый и другие цвета, имитирующие дорогие породы дерева.
3. Тип открывания створки выбирается в индивидуальном порядке. Существуют следующие разновидности открывания: откидное (фрамужное), поворотное (традиционное), поворотно-откидное (сложное) и шпультовое (тип закрывания «створка в створку»), раздвижное, поворотно-сдвижное. Окно также может быть вообще без створок – глухое окно.

Поворотное открывание окна осуществляется за счет вертикальных навесов. Недостатком этого способа является то, что у створки большой размах (занимает много места) и отсутствует возможность регулировки притока воздуха – окно может распахнуться под напором ветра.

Откидной механизм позволяет приоткрыть створку, немного наклонив ее – это обеспечивает плавное проветривание помещения, при этом окно практически закрыто.

Поворотно-откидные пластиковые окна оснащены механизмом, позволяющим открывать окно двумя разными способами – традиционным и откидным.

Шпультовое открытие «створка в створку» обеспечивает большое открытое пространство, если открыты обе створки.

Раздвижные окна перемещаются на роликах вдоль плоскости окна (как в шкафу-купе). Данный механизм имеет отличное преимущество – экономия места.

Поворотно-сдвижные окна немного открываются на себя, а затем сдвигаются в сторону. Данный вариант значительно удобнее традиционного открытия.

Монтажная пена для пластиковых окон. особенности, виды и способы использования.

Как отремонтировать протечку между пластиковым окном и подоконником, узнайте здесь.

Какая конструкция пластикового окна наиболее надежная

Наиболее надежным пластиковым окном считается конструкция, которая обеспечивает наилучшую тепловую и шумовую изоляцию. Если иметь неограниченный бюджет и использовать любую возможность для улучшения характеристик окна, то можно собрать следующую конструкцию:

1. Шестикамерный металлопластиковый оконный профиль шириной 90 мм использовать для несущей конструкции окна.
2. В профиль вставить тройной стеклопакет, камеры которого заполнены инертным газом, чтобы улучшить изоляционные свойства окна. Для еще большей изоляции можно использовать триплекс, энергосберегающие и тонированные стекла.
3. Установить створки со сложным механизмом, позволяющим открывать окно откидным и поворотным способом. Если необходимо сэкономить место, то можно установить сдвижную створку.
4. Выбирать пластиковое окно лучше среди наиболее известных марок: Veka, KBE, Rehau и др.

Даже самое лучшее пластиковое окно не будет надежным и долговечным, если произвести неправильный монтаж. Поэтому лучше обратиться в известную фирму, в которой работают квалифицированные специалисты.

Некоторые особенности, которые следует учитывать при компоновке конструкции пластикового окна:

1. Если увеличивать количество камер в профиле, то обязательно нужно увеличить его ширину, если этого не сделать, то желаемый изоляционный эффект не будет достигнут. Например, для трехкамерного профиля оптимальная ширина – 60 мм, для шестикамерного – 90 мм.
2. Чтобы увеличить звукоизоляцию стеклопакетов, но избежать вибрационного резонанса, нужно чередовать толщину стекол. Например, толщину внешнего стекла принять равной 8 мм, а следующего за ним – 4 мм и так далее.
3. Фурнитура окна должна обеспечивать плотное прилегание створок к раме и предоставлять возможность регулировки.

При эксплуатации окна, большая часть тепла выходит через поверхность стекла, а не через раму, поэтому нет большого смысла в установке дорогостоящего шестикамерного профиля. А в случае со стеклопакетом, лучше установить двухкамерный вариант с чередованием толщины стекол, но увеличить расстояние между стеклами.

Если запастись информацией, то сделать надежный выбор пластикового окна будет несложно. Главные советчики по выбору качественной и долговечной продукции – это сертификаты и технические характеристики. Ведь продавцы могут и приукрасить преимущества товара.

→ Основной раздел → Монтаж окна → Устройство пластикового окна

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид. сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

На следующем рисунке изображён оконный профиль в разрезе:

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, имеющее в буквальном смысле две створки, но и окно, в котором открывается (имеет створку) только одна половина, а вторая половина — «глухая «, как в следующем примере:

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
• Одна половина окна часто (но не обязательно) делается глухой. т.е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из «рамного » профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители. обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

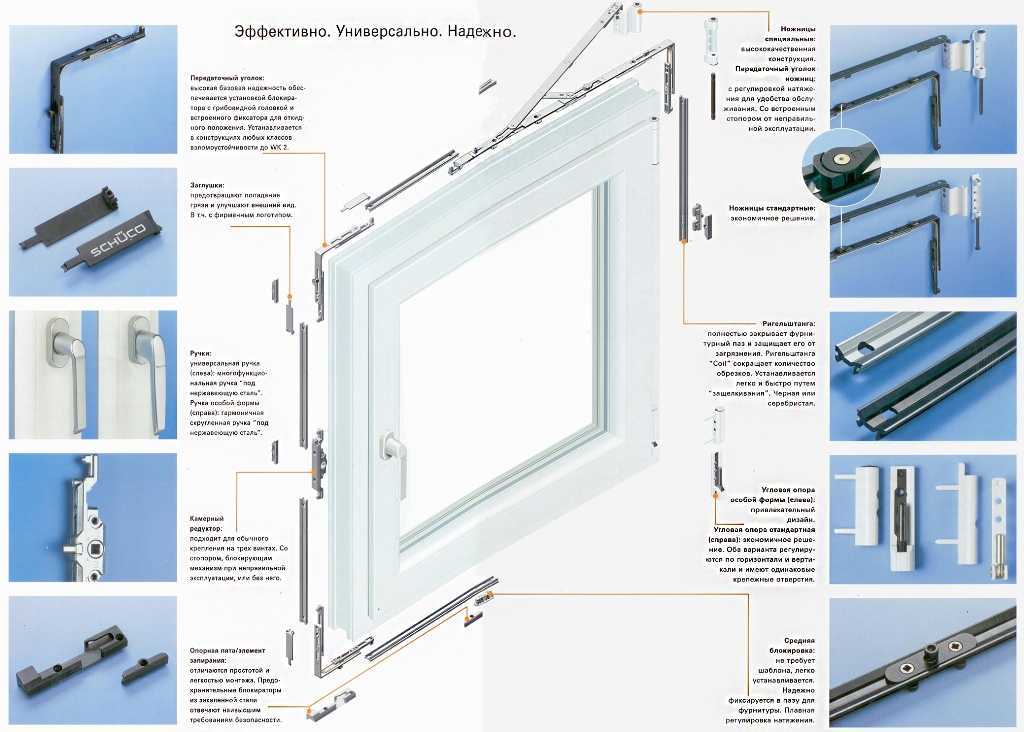

Оконная фурнитура

О фурнитуре следует рассказать поподробней, так как это, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу этого механизма на смонтированном окне, рассмотрим устройство и принцип работы фурнитуры.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм «основной запор». по верхнему — «ножницы». по петлевой и по нижней сторонам — «средний запор». Между механизмом «основной запор» и «ножницами» имеется дополнительный связующий элемент — «угловая передача». в котором передающая шина выполнена в виде гибкой стальной пластины. «Средний запор» (как боковой, так и нижний) имеют собственную (встроенную) угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф. предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки. установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO (MACO MULTI-TREND) имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание. когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Поделитесь с друзьями :

Источники: http://gold-cottage.ru/okna/ustrojstvo_plastikovyh_okon_pvh_sostav_plastikovogo_okna.html, http://4okna.info/vybor-okon/kak-vybrat-konstrukciyu-plastikovogo-okna.html, http://oknosam.ru/design.php
