Что такое стеклопакет и его виды, формулы
В статье найдутся ответы на вопросы «что такое стеклопакет?», «бывают ли пластиковые стеклопакеты?» и «есть ли в стеклопакете вакуум?».
Какой стеклопакет выбрать – пластиковый, алюминиевый или деревянный?
Стеклопакет – прозрачный элемент окна. Это герметичная конструкция из двух или более стекол, соединенных между собой дистанционными рамками. Герметичность стеклопакету обеспечивают 2 слоя герметика, надежно склеивающих все конструкцию.
Фото: стеклопакету всего около 50 лет, но он успел стать основным строительным материаломПрототип современного стеклопакета был изобретен в США в 1938 году. Между двумя стеклами вставляли свинцовую распорку и спаивали между собой. Изобретение поначалу было неудачным – первые стеклопакеты не выдерживали температурных нагрузок и постоянно лопались.
Пустотелый алюминиевый профиль в качестве дистанционной рамки начали применять в 1950 году.
В 1970 в Германии появились стеклопакеты современной конструкции с двумя слоями герметика и рамкой, заполненной осушителем воздуха. Изобретение стеклопакетов стало важной вехой на пути изобретения энергосберегающих окон.
Роль стеклопакета в окне
Стеклопакет часто ассоциируется с окном (пластиковым, алюминиевым, деревянным) и доля истины в этом есть. Современное окно состоит из стеклопакета, профиля, фурнитуры. Стеклопакет важный элемент оконной конструкции, занимающий преобладающую площадь – 70%-90%.
Через стеклопакет в дом проникает солнечный свет, через него можно увидеть окружающий мир – то, ради чего первобытные люди начали делать отверстия в стенах.
Современный стеклопакет кардинально отличается от своих предшественников – кусочков слюды или бычьего пузыря. Технический прогресс научил стекло избирательно пропускать излучение, сохранять в доме тепло. Стекло стало прочным, красивым, суперпрозрачным.
Фото: возможности современных стеклопакетов многогранны
Как производят стеклопакеты?
Самая важная характеристика стеклопакета – это герметичность.
Если герметичность нарушается, или стеклопакет изначально изготовлен с дефектами, он не будет выполнять свою функцию.
Производство стеклопакетов состоит из нескольких этапов:
⇨ Нарезка стекла и его размеры.
Стекло на современных предприятиях режется на автоматических линиях. Вначале на стекло алмазным роликом наносят царапины глубиной 1-1,5мм, затем его разламывают по этим меткам. Стандартные листы стекла имеют размер 3210х2250мм или 6100х3210мм. Существуют специальные программы по раскрою стекла, они позволяют минимизировать обрезки, что удешевляет стоимость конечной продукции
Важно! Стоимость всех обрезков стекла включена в стоимость стеклопакета. Старайтесь выбирать такие размеры стеклопакетов, чтобы отходы были минимальны (очень актуально для фасадного и панорамного остекления).
Фото: современные линии резки стекла практически исключают участие человека. Раскрой листа формируется автоматически
⇨ Подготовка дистанционной рамки.
Дистанционная рамка – это полый внутри профиль из алюминия, стали или пластмассы. Рамки бывают различной ширины от 6 до 24мм, именно они создают воздушную камеру в стеклопакете.
Внутрь рамки засыпают осушитель воздуха. На одной поверхности рамки есть небольшие отверстия и гранулы осушителя через них впитывают молекулы воды, которая содержится в воздухе. Если осушитель не справляется с задачей, то на внутренних поверхностях стекла будет образовываться конденсат – такой стеклопакет считается бракованным.
Фото: осушителем заполняют не всю рамку, достаточно засыпать в две стороны, т.е 50% рамки
⇨ Нарезанная рамка собирается на пластиковые уголки или просто сгибается в углах. Второй вариант применяется все чаще, т.к позволяет свести к минимуму обрезки рамки.
Важно! Дистанционная рамка может стыковаться по всей длине. Количество стыков на одной рамке не лимитируется. Стыки рамки не считаются браком, но компании, дорожащие своей репутацией, не делают больше одного соединения.
На торец рамки наносят тонкую полоску нетвердеющего герметика, он позволяет ей приклеиться к стеклу и создает первую преграду на пути попадания наружного воздуха и влаги внутрь.
Подготовленную рамку приклеивают к нарезанному и вымытому стеклу, собирая стеклопакет как сэндвич. В однокамерном стеклопакете два стекла и одна рамка между ними, в двухкамерном – три стекла и две рамки.
Собранный стеклопакет прогоняют через пресс, в нем стекла плотно прижимаются к рамкам.
Стекло моется в автоматических моечных машинах теплой водой со специальным средством.
Важно: стекло должно быть чистым на внутренних поверхностях, которые нельзя вымыть на собранном стеклопакете. Отпечатки пальцев, мусор, пятна внутри – все это брак и стеклопакет должны заменить бесплатно!
Фото: размер стеклопакета, который можно изготовить ограничивается размерами моечной камеры и пресса
⇨ На торец собранного стеклопакета наносят второй слой герметика и оставляют сохнуть.
Герметик высыхает примерно за 1-1,5 часа, после чего стеклопакет можно устанавливать в окно. Лучше если герметик второго слоя наносится в вертикальном положении стеклопакета – так стекло не прогибается изначально и риск его прогиба и разрушения в готовом окне гораздо меньше.
Важно: второй слой герметика не должен иметь разрывов и пустот. Даже самый маленький разрыв приведет к постепенной разгерметизации стеклопакета!
Самые качественные стеклопакеты изготавливаются на полностью автоматических линиях.
Формулы стеклопакетов
Формула стеклопакет это краткая запись всех его составляющих.
Например: 4М1 — 16 Ar — 4i или 4EL — 12 — 4М1 — 14 — 4М1 |
В формуле указывается:
- Стекло – толщина в миллиметрах и краткое название. Например: 4М1 – стекло прозрачное марки М1 толщиной 4мм; 4i – низкоэмиссионное стекло толщиной 4мм; 6 EL – мультифункциональное стекло Energy Light толщиной 6мм.
- Дистанционная рамка и газ в межстекольном пространстве. Например: 12 или 14 – дистанционная рамка шириной 12 или 14мм, пространство заполнено воздухом; 16 Ar – дистанционная рамка шириной 16мм, межстекольное пространство заполнено аргоном.
Толщина стеклопакета зависит от ширины оконного профиля. Она складывается из суммы толщин стекла и рамок.
Например: толщина стеклопакета 4М1 — 16 Ar — 4i = 4 + 16 +4 =24мм
Или 4EL — 12 — 4М1 — 14 — 4М1 = 4 +12 +4 +14 + 4 = 36мм
Важно: согласно ГОСТ 24866-2014 формула стеклопакета пишется, начиная с уличного стекла (того, которое расположено первым со стороны улицы). Многие производители окон пишут формулу, начиная с внутреннего стекла (того, которое со стороны помещения). Уточняйте написание в документах при заключении договора.
Виды стеклопакетов
Стеклопакеты по количеству камер бывают:
- Однокамерный – два стекла и одна воздушная прослойка (одна дистанционная рамка) между ними. Область применения ограничивается помещениями без высоких требований по теплосбережению (летние дачи, неотапливаемые балконы).
- Двухкамерный – три стекла и две воздушных прослойки (две дистанционных рамки) между ними. Это вариант для жилых помещений.
Область применения ограничивается помещениями без высоких требований по теплосбережению (летние дачи, неотапливаемые балконы).Фото: трех- и более камерные встречаются редко, это очень толстые и тяжелые конструкции
Стеклопакеты в зависимости от их функций бывают:
- Теплосберегающие (энергосберегающие) – предназначены для сохранения тепла в помещении.
В состав теплосберегающего стеклопакета обязательно входит низкоэмиссионное И-стекло (например, Planibel LOW-E от AGC) или мультифункциональное стекло* (например, Energy Light от AGC). Хорошим дополнением станет пластиковая дистанционная рамка и заполнение инертным газом.
Пример формулы: 6 EL – 14Ar – 4М1 – 14 Ar – 4 i

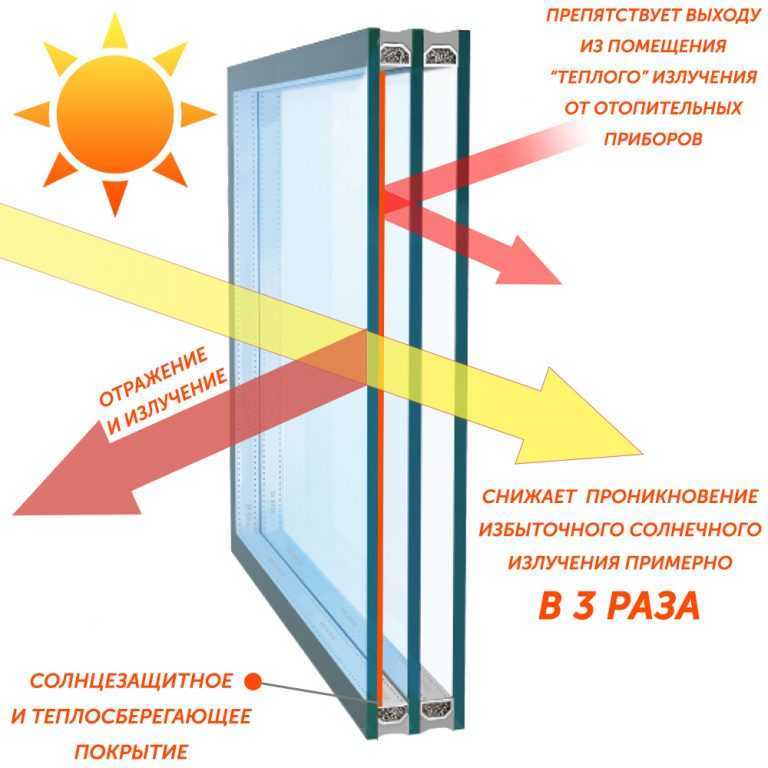

- Солнцезащитные – для защиты помещения от перегрева солнечными лучами и экономии на кондиционировании.
Со стороны улицы в них ставят солнцезащитное стекло (Sunergy, Stopsol, Stopray) или мультифункциональное стекло.
Пример формулы: 4S – 12 – 4М1 – 12 – 4М1
- Шумозащитные – для защиты от уличного шума.
В таких стеклопакетах используется многослойное стекло триплекс (Stratobel) или специальный акустический триплекс (Stratophone). Дополнительный бонус к тишине – многослойное стекло безопасно при разрушении и устойчиво к взлому.
Пример формулы: 6 Sb – 14 – 4М1 – 14 – 4 i, где 6 Sb – многослойное стекло Stratobel толщиной 6мм
- Безопасные – для защиты здоровья, жизни, имущества
Стекло предмет хрупкий, а его осколки серьезная угроза травмы. Термоупрочненное (закаленное) или многослойное стекло – забота о своей безопасности, при разрушении такого стекла риск повреждения минимален.
К категории безопасных относятся и противопожарное стекло, непроницаемое для пламени и продуктов горения, такое как Pyrobel и Pyrobelite от AGC.
Примеры формулы: 3.3.1 – 14 – 4М1 – 14 – 4 i, 6 – 14 – 4М1 – 14 – 3.3.1 (3.3.1 – обозначение триплекса)
6зак – 14 – 4М1 – 14 – 4 i ( с закаленным стеклом)
- Вакуумные – лучшая тепло- и звукоизоляция
Вакуумные стеклопакеты одновременно и вымысел и реальность. Вымысел то, что все стеклопакеты вакуумные – основная масса выпускаемых пакетов заполнены осушенным воздухом или инертным газом, вакуума в них нет. Вакуумные пакеты весьма дорогостоящие и производятся в очень ограниченном количестве. В нашей стране пока нет таких производств. Однако передовые стекольные заводы уже производят вакуумные стеклопакеты, например Fineo от AGC.
| В одном стеклопакете можно использовать разные виды стекла, придавая ему целый комплекс свойств. Например: 6 EL – 14 – 4М1 – 14 – 3.3.1 – энергосберегающий, солнцезащитный и безопасный стеклопакет с мультифункциональным стеклом и триплексом для установки в детской комнате 6 SPH -16 – 4М1 – 12 – 4i – теплосерегающий шумозащитный стеклопакет с акустическим триплексом Stratophone и низкоэмиссионным стеклом |
Газ в стеклопакете
Обычный стеклопакет заполнен простым воздухом, влага из которого удаляется осушителем в дистанционной рамке.
Усилить тепло- и шумоизоляцию можно закачиванием инертных газов в воздушные камеры. Для этих целей используют аргон, криптон, гексафторид серы.
Вопреки устоявшемуся мнению газ не улетучивается через1-2 года, а исправно служит весь срок жизни стеклопакета при условии использования качественных герметиков.
Боязнь отравления газом при разрушении стеклопакета также беспочвенна. Объем газа слишком мал, чтобы нанести ощутимый вред самочувствию человека.
Дефекты стеклопакетов
Дефекты стеклопакетов можно условно разделить на две категории: механические повреждения и брак сборки.
Механические повреждения:
- Трещины на стекле;
- Царапины на стекле длиной более 1 см;
- Сколы на торцах стекла или углах. Если стеклопакет привезли с такими дефектами это всегда брак и подлежит замене. Даже самый маленький скол может привести к полному разрушению всего стекла.
Фото: негерметичный стеклопакет вполне может превратиться в аквариумК дефектам сборки можно отнести:
- Грязь на внутренних поверхностях стекла
- Смещение дистанционных рамок друг относительно друга более чем на 3мм
- Грязь на дистанционной рамке
- Стекло установлено не по формуле или покрытием наружу. Современные покрытия очень чувствительны к воздействию окружающей среды и стекло начнет покрываться ржавчиной.
- Разрывы в слое герметика, особенно если видно дистанционную рамку.
- Слипание стекол между собой не всегда является браком сборки. Чаще это ошибка в выборе формулы, поэтому для стеклопакетов размерами больше 1200х1200мм нужно внимательно выбирать толщину наружного стекла
Современные покрытия очень чувствительны к воздействию окружающей среды и стекло начнет покрываться ржавчиной.Какой стеклопакет – такое и окно
Стеклопакет занимает от 70 до 90% площади окна, именно он диктует каким окну быть. Его несложно поменять и вдохнуть в окно новую жизнь, если оно установлено давно и не отвечает требованиям потребителя. Инновации в производстве стекла повысили теплоизоляцию стекла на 50%, защиту от солнца на 60%, а звукоизоляцию в 3 раза. Стеклопакет с инновационным энергосберегающим стеклом способен сделать даже скромное окно ультрасовременным.
*Статья содержит контекстную и визуальную рекламу
| Расчет своего проекта | или вызов замерщика |
Недаром на потребительском сленге окна порой заменяют словом «стеклопакеты».
Что такое двойное остекление? | Преимущества, затраты и принцип работы
Мы рассмотрим, как работают окна с двойным остеклением и являются ли они лучшим вариантом для повышения энергоэффективности в вашем доме.
Окна
24 октября 2022 г.
Партнерское раскрытие информации
Раскрытие информации : FMB Home Picks стремится предоставлять независимые советы и обзоры продуктов и услуг для дома. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Учить больше.
Свяжитесь с нами.
Узнайте стоимость стеклопакетов за 60 секунд
Средний дом может сэкономить 235 фунтов стерлингов!
СЛЕДУЮЩИЙ
Пожалуйста, введите действительный почтовый индекс Великобритании.
Окна с двойным остеклением работают за счет создания воздушного зазора между двумя стеклянными панелями, который помогает изолировать от теплопередачи между зонами с разной температурой — внешней и внутренней температурой. Эти две стеклянные панели разделены герметичным вакуумом, заполненным газом, который является плохим проводником тепла, чтобы предотвратить потерю теплого воздуха из вашего дома.
Расстояние между стеклами, обычно 6–20 мм, замедляет теплопередачу за счет теплопроводности, уменьшая потери тепла. Кроме того, снижается теплопередача, поскольку воздух не может циркулировать в узких зазорах между двумя стеклами. Такие бренды, как Anglian, используют газообразный аргон для заполнения пространства между стеклами, поскольку он особенно плохо проводит тепло и может улучшить тепловую эффективность двойного остекления до 30% по сравнению с единицами, заполненными воздухом.
Стекло само по себе обладает хорошими теплоизоляционными свойствами, поэтому введение второго стекла значительно снижает потери тепла. Помимо предотвращения потери тепла из комнат в вашем доме, окна с двойным остеклением также изолируют ваш дом от внешних шумов и могут предотвратить образование конденсата.
Получите бесплатные цитаты о двойном остеклении
История двойного остекления
Хотите верьте, хотите нет, окна с двойным остеклением были изобретены в Великобритании в викторианские времена.
Жители холодной Шотландии разработали окна с двойным остеклением, чтобы справиться с суровыми зимами, из-за которых их дома оставались холодными. Повышенное тепло сильно изменило бы их жизнь.
Коммерчески двойное остекление было создано американским изобретателем CD Haven в 1930 году. Haven запатентовал Thermopane, который стал популярным в 1940-х и 1950-х годов по всей Америке. Стеклопакеты ассоциировались с роскошью, изысканностью и превосходством из-за их высокой цены.
Поскольку двойное остекление стало популярным в США, Великобритания также начала производить окна с двойным остеклением для зданий с плохой изоляцией в 1960-х годах. Их популярность возросла благодаря их превосходным характеристикам по сравнению с окнами с одинарным остеклением, которые, хотя и защищали от зимних ветров, увеличивали конденсацию.
С 1965 года правительство Великобритании разработало законодательство для защиты домовладельцев от недобросовестных продавцов окон и монтажников. Они устанавливают новые правила и национальные строительные нормы, чтобы стимулировать строителей инвестировать в инновационные энергосберегающие материалы и новые технологии, включая двойное остекление.
К 1970-м годам Великобритания начала широко использовать двойное остекление. Двойное остекление в домах увеличилось до 60% с 16% в период с 1970-х по 1990-е годы. Благодаря этому в шести из 10 домов стало теплее и безопаснее.
Благодаря этим новым разработкам все больше компаний приступили к разработке продуктов с двойным остеклением. Например, такие фирмы, как Everest, разработали свои первые сменные алюминиевые окна в 1978 году, а стеклопакеты из ПВХ — в 1984 году.
Как изготавливаются окна с двойным остеклением?
Окна с двойным остеклением состоят из двух стекол с заполненным газом карманом между ними. (Изображение предоставлено Adobe)
Процесс производства стеклопакетов довольно прост. В ходе этого процесса создается стеклопакет путем резки двух листов стекла в соответствии с заданными размерами. Затем изготавливаются распорные стержни по размеру, чтобы они разделяли два стекла.
Эти распорки изготовлены из материалов с низкой теплопроводностью, что снижает потери тепла.
Одно стекло устанавливается с распорной планкой перед перемещением через камеру, заполненную аргоном. Затем второе стекло прижимается сверху, чтобы герметизировать устройство и улавливать газ аргон, создавая вакуум.
Газообразный аргон используется для двойного остекления, поскольку он более вязкий, медленный и менее проводящий. Это значительно снижает проводимость через газ, потому что плотность больше, чем у воздуха.
После заполнения рамы аргоном устройство герметизируется по краям, чтобы сделать пространство герметичным. Это гарантирует, что газ не выйдет и воздух не попадет, и сохранит структурную целостность рамы. После завершения этого процесса блоки готовы к сборке с использованием выбранного материала рамы.
Как двойное остекление снижает потери тепла?
Двойное остекление сводит к минимуму потери тепла благодаря газоизоляции в герметичном блоке и двум стеклянным панелям. Когда холодный воздух снаружи попадает на внешнее стекло, он передает температуру слою газа аргона.
Поскольку газообразный аргон имеет низкую скорость проводимости, он замедляет проводимость между внешним и внутренним пространством.
В то же время, когда теплый воздух из помещения попадает на внутреннее стекло, газ снижает передачу тепла наружу. В то время как внешние и внутренние стеклянные панели будут иметь разную температуру, тепло сохраняется в помещении.
Окна с двойным остеклением имеют ряд преимуществ. (Изображение предоставлено Adobe)
Как окна с двойным остеклением снижают уровень шума?
Когда звуковые волны ударяются о стекло, оно вибрирует, что передается через молекулы воздуха на другую сторону стекла. Когда звуковые волны распространяются, плотные объекты поглощают энергию, чтобы уменьшить частоту волн. Помимо снижения потерь тепла в вашем доме, стеклопакеты уменьшают шум в вашем доме, поглощая большую часть этой энергии.
По сравнению со светом звук имеет более длинные волны вибрации, что позволяет ему огибать углы, которые труднее сдержать.
Если ваши уплотнения выходят из строя или у вас есть струйная вентиляция, вы все равно можете слышать некоторый шум, даже если окно закрыто. Тем не менее, хорошо установленные стеклопакеты замедляют частоту вибрации, когда она проходит через двойные стекла и слой плотного аргона.
Когда звуковая волна проходит через стекла и газ, она немного ослабевает с другой стороны, делая ваш дом немного тише. Чем больше зазор между стеклами, тем лучше ваша шумоизоляция. Лучший способ уменьшить шум — разрушить звуковые волны, когда они проходят через материал. Вы можете сделать это, используя разные толщины стекла вместе.
Стекло для шумоподавления можно приобрести у нескольких поставщиков, включая Everest. Разработанное для домов с шумными траекториями полета, на автомагистралях и в неизбежно шумных местах, стекло имеет невидимое ламинированное покрытие, добавленное во время производства, которое может снизить шум до 40 дБ.
Как двойное остекление уменьшает образование конденсата?
Конденсация происходит, когда влага, содержащаяся в более холодном воздухе, попадает на ваши окна.
Поскольку внутренняя поверхность стекла теплее, чем внешняя, на внутренней стороне окон образуются капли воды. Благодаря двойным стеклам и изолирующему газовому вакууму холодный воздух снаружи никогда не соприкасается с внутренним стеклом, и образование конденсата невозможно.
Если уплотнители на ваших окнах выходят из строя, позволяя влажному воздуху проникать в помещение, это приводит к накоплению конденсата.
Каковы преимущества двойного остекления?
Многие домовладельцы устанавливают новые окна, чтобы сократить счета за отопление, поскольку кризис стоимости жизни продолжается. Однако стеклопакеты имеют ряд других преимуществ.
- Экономия затрат на электроэнергию: Для обогрева помещения требуется меньше энергии, что приводит к снижению счетов за электроэнергию.
- Охрана и безопасность: Стеклопакеты повышают безопасность вашего дома. Газонаполненная прокладка поглощает любые попытки повредить стекло, например, с помощью молотка, и большинство устройств в стандартной комплектации включают системы блокировки с высокой степенью защиты.
- Шумоизоляция: Двойное остекление и воздушный слой снижают частоту звуковых волн, обеспечивая тишину в собственном доме.
- Добавленная стоимость дома: Двойное остекление увеличивает стоимость и привлекательность вашего дома, делая его более прибыльным и более легким для продажи.
Какой класс энергоэффективности у двойного остекления?
Тепловая эффективность окна обычно проверяется независимо Британским советом по оценке окон (BFRC). Эта организация разработала специальную рейтинговую систему, аналогичную той, которая используется на маркировке энергопотребления бытовой техники, например, на стиральных машинах, морозильных камерах и холодильниках.
Согласно BFRC, окна с двойным остеклением имеют рейтинг от A++, обеспечивающий самый высокий уровень энергоэффективности, до E, самый низкий. Строительные нормы Великобритании требуют, чтобы все новые окна имели рейтинг не ниже C. Большинство компаний, производящих стеклопакеты, разработали блоки с разным уровнем энергоэффективности, некоторые из которых достигают А++, что позволяет вам выбрать лучший вариант для вашего дома и вашего кошелька.
При покупке двойного остекления убедитесь, что его классификация подтверждена BFRC.
Кроме того, при поиске этих значений энергопотребления вы увидите упомянутое значение U. Это мера того, насколько легко тепло может проходить через материал. Следовательно, более высокое значение U означает, что количество проходящего через него тепла низкое. Некоторые окна могут иметь низкий коэффициент теплопередачи, но высокий энергетический рейтинг, потому что энергетический рейтинг учитывает дополнительные факторы, такие как качество изоляции материалов и тип газа или стекла.
Сколько энергии можно сэкономить с двойным остеклением?
По данным Energy Savings Trust, установка сменных окон класса А в сдвоенном доме с одинарным остеклением может сэкономить вам 175 фунтов стерлингов в год. Если вы замените окна с одинарным остеклением на варианты с двойным остеклением с рейтингом A++, вы можете сэкономить до 235 фунтов стерлингов в год.
Кроме того, в отдельно стоящем доме со всеми окнами с двойным остеклением экономия на окне класса C составит 100 фунтов стерлингов, что на 15–20 фунтов стерлингов меньше, чем у альтернатив A++.
Сколько стоит двойное остекление?
Стоимость двойного остекления значительно варьируется в зависимости от используемых материалов, типа окна и стиля. Ваш выбор установщика также может повлиять на цену, так как некоторые компании берут больше, чем другие, за работу и материалы. Например, английские окна стоят от 250 до 910 фунтов стерлингов за окно, тогда как Trade Glazing Direct взимает от 160 до 1050 фунтов стерлингов за окно в зависимости от материала, стиля и размера окна.
Хотя это может показаться крупным вложением, с потенциальной экономией до 235 фунтов стерлингов в год и более, если цены продолжат расти, точка безубыточности ближе, чем когда-либо.
