Типы роликовых механизмов для раздвижных дверей

Механизм для дверей из стекла — это комплект фурнитуры, предназначенный для установки раздвижных стеклянных дверей.

Стеклянная дверь представляет собой дверь из цельностеклянного стекла, в которой отсутствуют обрамляющие каркасные элементы. Обычно для изготовления таких дверей используется стекло триплекс или закаленое стекло толщиной 8-12 мм, то есть, стекла повышенной прочности.

Механизм для стеклянных раздвижных дверей состоит из:

трека, расположенного сверху, с роликами;
нижнего направляющего элемента, предназначенного для предотвращения качения двери.

Ролики прикрепляются к полотну двери, а направляющая — к потолку или к стене. Роликовые механизмы для дверей их стекла могут работать с раздвижными секциями массой до 125кг. Для входных групп применяются усиленные модели адаптированные для эксплуатации при отрицательных температурах. Для блокировки створки могут фиксироваться при помощи замка с механическим ключом.

Механизмы для раздвижных дверей из стекла предназначены для установки раздвижных секций. Можно роликовый механизм для раздвижных дверей купить нескольких видов:

открытого типа — когда все комплектующие видны;
закрытого типа — когда верхняя направляющая закрыта фальш панелью.

Механизмы могут комплектоваться дополнительными элементами: доводчиками и синхронизатором. Доводчик гасит удар, обеспечивая плавное задвигание до точки открытия/закрытия. Синхронизатор предназначен для обеспечения одновременного открывания нескольких створок. Они подойдут для установки и в офисах, и в жилых помещениях. Механизмы для раздвижных дверей имеют ряд достоинств:

экономия места;
быстрый и удобный монтаж/демонтаж;
возможно отсутствие напольной направляющей;
низкий уровень шума.

У беспороговых механизмов для стеклянных дверей нет нижней напольной направляющей. Еще такие механизмы называются подвесными, так как из-за отсутствия напольной направляющей нагрузка полностью выпадает на верхний трек.

Механизм открытого типа

Механизмы открытого типа устанавливаются и работают вдоль дверного проема. Открытыми они называются, потому что ролики и трек не скрываются. Выбирают такой тип установки или из-за финансовой составляющей (такие механизму дешевле) или специально выставляют механизм напоказ, подчеркивая необычный дизайн, что характерно для таких современных стилей, как хай-тек, техно или урбанистика. Этот тип механизма удобен для установки и для эксплуатации. Открытые механизмы имеют ряд плюсов:

раздвижное полотно бесшумно передвигается по треку;
трек и ролики удобно регулируются и крепятся;
беспороговая раздвижная система;
ставится на одинарную и на двойную раздвижную дверь.

Для безопасности, в такой системе предусмотрен механизм, предотвращающий срыв полотна с верхнего профиля.

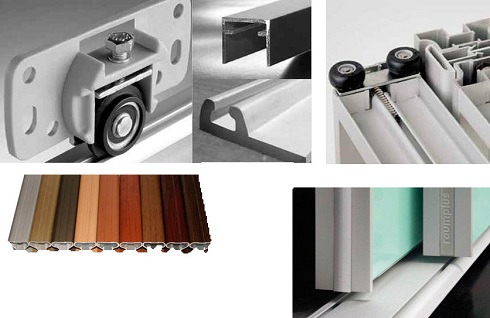

Механизм закрытого типа

В свою очередь, механизмы закрытого типа также используются для установки раздвижных стеклянных секций. Стеклянное полотно крепится при помощи зажимов, при этом есть механизмы, для установки которых потребуется сверление стекла, а есть механизмы для установки которых не требуется сверление стекла. Устанавливаются механизмы также на триплекс или на каленое стекло 8-12мм. Состоят такие механизмы из:

верхней направляющей;
роликов с зажимными лапами;
нижней направляющей;
фальш панели.

Механизмы закрытого типа устанавливаются с открыванием полотна вдоль проема или в проем ( в стену). Для второго варианта можно установить так называемые пеналы в нишу. Верхний трек прикрывается либо отдельной фальш панелью, либо сконструирован таким образом, что составляет с фальш панелью единое целое.

Особенности роликовых механизмов

Посредством роликовых механизмов происходит перемещение створок. Качественные роликовые системы лишены недостатков, но если сэкономить на этом виде фурнитуры, возможны следующие неприятности:

появление перекосов;
заклинивание роликовых механизмов.

Важным критерием выбора механизмов является их соответствие весу стеклянных полотен. Для пары роликовых механизмов основным показателем считается масса одного стеклянного дверного полотна, рассчитанная с некоторым запасом.

Удержать тяжелое стекло может только металл, поэтому фурнитура для стеклянной двери должна быть изготовлена из стали и из сплава алюминия. Часто, для большей прочности и предохранения от коррозии, каретка ролика изготавливается из цинково-алюминиевого сплава (алюминий гарантирует надежность и долговечность, а цинк обладает антикоррозийными свойствами).

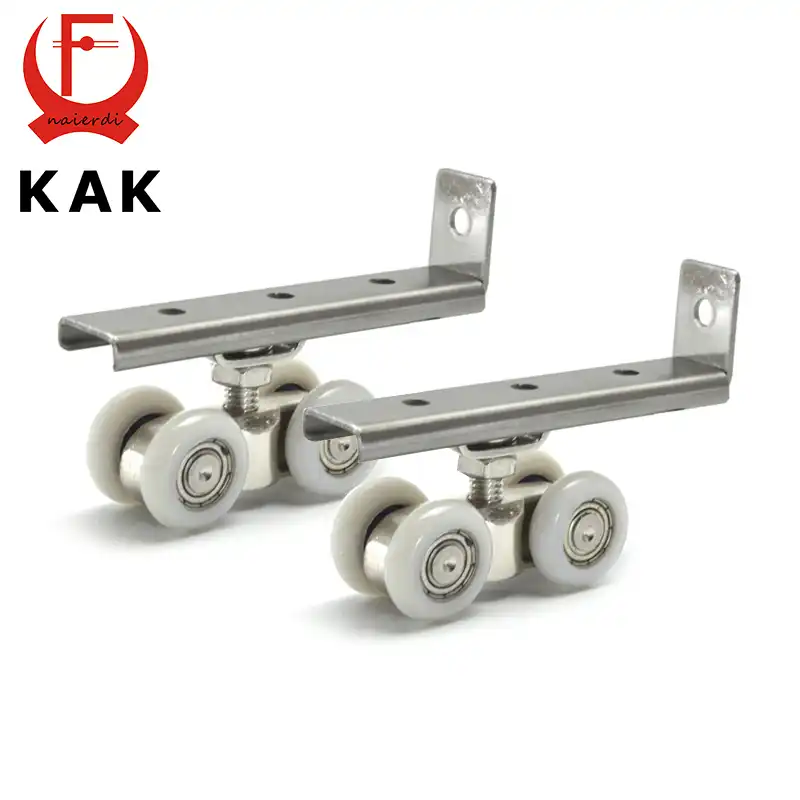

Оси каретки ориентированы вертикально. На оси прикрепляются колесики из прорезиненного пластика и качественной резины. В каретке расположен шариковый подшипник. В основе нижнего ролика также есть металлическая каретка. Колесико прикрепляется к подшипнику обеспечивающую плавность скольжения стеклополотна. Специальная пружина является элементом так называемого антискачкового механизма.

Для придания фурнитуре большей привлекательности, при изготовлении используют разные способы обработки:

полировка;
анодирование;
матирование;
катафорез;
окраска;
ламинация.

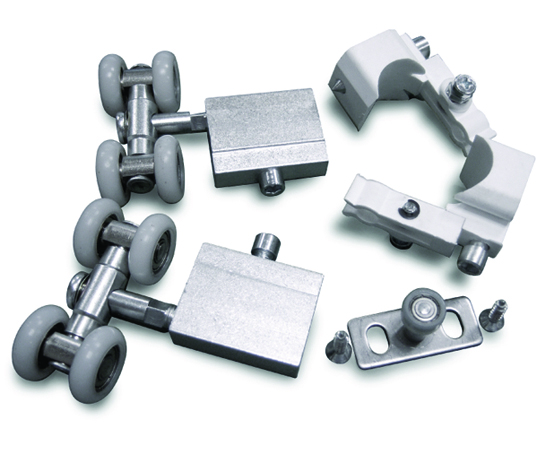

Вариант крепления роликов к стеклянному полотну зависит от конструкции каретки. Основных способов крепления существует 2:

точечный – каждая подвеска с роликами (одним или несколькими) фиксируется отдельно в нескольких точках, в каждом месте — между 2 небольшими пластинами из стали;
реечный – профиль специальной формы устанавливается в торце по всей ширине стеклополотна. Небольшие технологические отверстия сверлятся в теле стеклополотна. Через них фиксируется механизм каретки или ролика, обеспечивая надежность крепления.

Реечные системы считаются более долговечными по сравнению с точечными, но установленные одиночные ролики смотрятся красивее.

Профиль верхней направляющей может быть изготовлен в 2 вариантах:

трубчатым;
прямоугольным.

Для направляющей в форме трубки изготавливаются ролики в форме шкива. Каретки ставят так, чтобы встали над рельсом. В прямоугольных профилях есть специальный паз, в который вставляются обрезиненные ролики. От разных производителей механизмы раздвижных систем могут иметь некоторые конструктивные различия, которые не меняют общий принцип функционирования приспособлений.

Механизм синхронного открывания

Более сложную конструкцию имеет механизм синхронного открывания раздвижных дверей. Это набор фурнитуры, предназначенный для установки раздвижных дверей из стекла или цельностеклянных раздвижных перегородок синхронного открывания. То есть, с установленным механизмом 2 створки двери будут открываться в разные стороны одновременно, даже если человек будет открывать одну створку двери. То же самое происходит и при закрытии.

Синхронный механизм для раздвижных дверей ставится на двери из стекла толщиной 8-10мм. Комплект фурнитуры для синхронного механизма состоит из:

раздвижной системы — роликов и направляющих;
натяжных роликов;
комплекта синхронизатора — троса, креплений, зацепов.

Принцип работы механизма не сложен: синхронизация производится благодаря специальной фурнитуре, которая объединяет каретки, специальные натяжные ролики и трос в единый раздвижной механизм. Устанавливается синхронный механизм только на 2 раздвижные стеклянные двери.

Некоторые системы для стеклянных дверей комплектуются более сложной системой, совмещающей синхронизатор с механизмом доводчика. В этих моделях открываемые створки одновременно притормаживаются и более аккуратно перемещаются в конечное положение. Доводчики позволяют исключить:

нанесение травм движущимися тяжелыми стеклополотнами;
удары и жесткое торможение в крайнем положении о стопор, что продлевает эксплуатационный срок раздвижного механизма;
обоюдное встречное соударение створок при наличии в системе 2 стеклополотен.

Механизм откатного доводчика обычно притормаживает дверь в 15см от крайних положений при открытии/закрытии стеклянных полотен. Для активации механизма, на верхней направляющей устанавливается специальный зацеп, предотвращающий самопроизвольное движение полотен в случаях, когда отсутствует прилагаемое усилие.

Особенности выбора

При выборе механизмов для раздвижных дверей из стекла необходимо обратить внимание на такие технико-эксплуатационные характеристики:

Длина направляющей, по которой будет передвигаться полотно, должна в 2 раза превышать его ширину. Лучший материал для направляющих — это алюминий, который характеризуется такими свойствами, как прочность, устойчивость к коррозии и к химическим веществам.
Ролики позволяют перемещать стеклополотно по направляющей. Они могут быть изготовлены из износостойкой резины или высокопрочного пластика и оборудованы подшипниками. Такая конструкция исключит шум при эксплуатации и избавит всю дверь от заеданий.
Прочность фурнитуры должна соответствовать массе стеклополотен. Фурнитура рассчитывается для определенной нагрузки. Если ее превысить, она может выйти из строя.
Лучше, если каретки, на которых зафиксированы ролики, будут изготовлены из нержавейки, что обеспечит жесткость конструкции и ее устойчивость к атмосферным воздействиям.

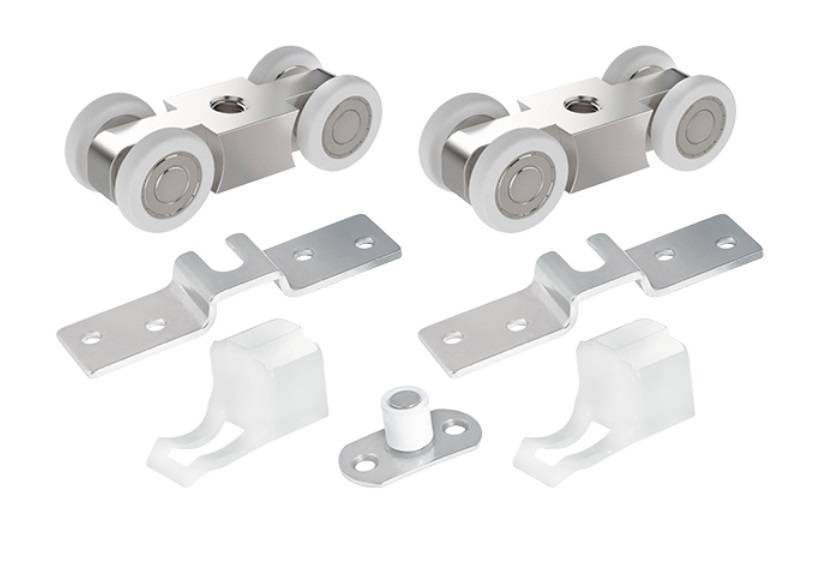

Фурнитуру для раздвижных дверей можно купить в комплекте или отдельными элементами. Комплекты выпускаются для дверей разной конфигурации, толщины и массы. Если вы заинтересованы в качестве и долговечности вашей двери, экономить на фурнитуре не стоит. лучше приобретать механизмы от известных производителей. Пусть они немного дороже, но и дверь прослужит намного дольше.

Заключение

Фурнитура для раздвижных дверей из стекла состоит из трек-профиля и роликовой тележки, движущейся по нему. Роликовая тележка установлена на подвижном элементе системы. Благодаря точно выверенной технологии, использованию современных материалов и отличному качеству обработки такие роликовые тележки передвигаются по трек-профилю плавно, тихо и стабильно. Качественная фурнитура служит долго, выдерживая высокие нагрузки.

Эстетичный механизм раздвижные двери межкомнатные цена которого доступна позволяет использовать систему во внутренних помещениях, в которых требуется хороший дизайн. Существует также высокопрочная фурнитура для открывания/закрывания раздвижных дверей, которая способна приводить в движение тяжелые двери, устанавливаемые в промышленных помещениях.

Оцените материал:

Каталог статей:

Фурнитура для раздвижных дверей

Каталоги фурнитуры по теме:

Фурнитура для раздвижных дверей (закрытые механизмы)

Фурнитура для раздвижных дверей (открытые механизмы)

Механизм для раздвижных дверей и его установка! / Полезное

Механизм для раздвижных дверей

Раздвижные двери получили свое название благодаря способу открывания, который обеспечивается движением роликов по направляющим. Роликовый механизм и направляющие для раздвижных дверей необходимо подбирать, исходя из вида раздвижной двери, количества створок и материала дверного полотна. Все дело в том, что разные системы имеют различный вес и создают различную нагрузку на конструкцию в целом. Так, если сравнивать одностворчатую раздвижную дверь из МДФ и двухстворчатую стеклянную раздвижную дверь, то вес первой будет намного меньше, и для неё можно подобрать более простой и легкий роликовый механизм.Также при установке некоторых видов раздвижных дверей (каскадных, гармошкой, купе) необходимо учесть количество роликовых механизмов и правильно подобрать направляющие. Например, для каскадной двери необходимо установить по 2 роликовых механизма для каждого дверного полотна и направляющие с двумя желобами. Особенно важно обратить внимание на тот факт, что для создания дверей-купе и каскадных дверей необходимо обеспечить по одному желобу в направляющих для каждого дверного полотна.Как уже отмечалось ранее, надежность раздвижных дверей напрямую зависит от роликового механизма и направляющей. Но иногда, как в случае со стеклянной раздвижной дверью, приходится устанавливать две направляющие – одна вверху дверного проема, другая – внизу. Только так можно получить устойчивую и надежную дверь с большой массой дверного полотна.

Варианты установки раздвижных дверей

Функциональность и удобство межкомнатных раздвижных дверей позволяют воплощать различные дизайнерские решения как в помещениях с ограниченным пространством, так и в помещениях с большой площадью. Такие двери позволяют преобразовать внутреннее пространство, органично вписавшись в интерьер. Наиболее популярным вариантом является установка раздвижных дверей между двумя жилыми зонами. Используя двустворчатый тип дверей, можно зонировать помещение, сохранив его целостность. При закрытых дверях это будут два разных помещения, а при открытых – одно, но с большой площадью. Например, установив раздвижные двери, можно отделить небольшой рабочий кабинет, а при открытых дверях – это будет общее помещение для деловых переговоров. Еще одним вариантом использования раздвижных дверей является их установка между жилыми помещениями и лоджией, балконом или террасой в загородном доме. В этом случае целесообразно использовать раздвижные стеклянные двери. Через них будет поступать большой световой поток, а в теплое время года, открыв их, можно расширить комнату до бесконечности.Довольно часто раздвижные двери используют для технических помещений. Так, установив раздвижные двери-купе, можно отделить подсобку или кладовую, сохранив при этом драгоценное пространство.К сожалению, в силу своих недостатков раздвижные двери не имеет смысла устанавливать между такими помещениями как кухня, гостиная, ванная комната или туалет. Конечно, с развитием технологий появляются новые материалы и способы их применения. И возможно, недостатки раздвижных дверей с применением новых технологий нивелируются или полностью исчезнут, что откроет новые горизонты для их применения.

Как сделать раздвижные двери

Определившись с видом раздвижной двери и приобретя все необходимое, можно приступать к установке. Сам процесс установки рассмотрим на примере одностворчатой раздвижной двери. Это самая простая и распространенная дверь, которую проще всего устанавливать. Но следует отметить, что в описании также будут отмечены ключевые моменты, которые характерны и для других типов раздвижных дверей.

Чтобы установить раздвижные двери своими руками, необходимо сделать следующее:

Первое – сделать разметку для направляющих. Для этого можно пойти двумя путями. Первый – просто замерять рулеткой высоту двери от пола, прибавив к ней 15 – 20 мм для зазора между полом и дверью. И к этой высоте прибавить высоту собранного роликового механизма и направляющей. После чего поставить 2 – 3 метки на стене и провести между ними линию. Второй вариант похож на первый с той разницей, что дверное полотно приставляется к проему, и по верхнему краю ставятся метки, к которым потом прибавляется высота роликового механизма и направляющей.

Важно! Перед тем как устанавливать направляющую, необходимо убедиться в строгой горизонтальности меток. Сделать это можно при помощи уровня. Иначе после установки двери будут самопроизвольно открываться в ту или иную сторону.

Теперь устанавливаем направляющую по намеченной ранее линии так, чтобы направляющая была установлена под ней. В зависимости от самой направляющей её можно закрепить по-разному. Некоторые крепятся непосредственно к стене при помощи дюбелей, некоторые можно закрепить на специальные кронштейны или деревянный брус. Сама направляющая должна быть на некотором отдалении от стены, чтобы при открывании двери не цеплялись за дверной проем или наличники. Необходимо внимательно подбирать направляющие и знать о способе их установки. Для дверей-купе и других конструкций раздвижный дверей, имеющих высоту от пола до потолка, направляющие крепятся к потолку и полу.

Важно! Чтобы раздвижная дверь не слетела при первом же открывании, направляющая по длине должна быть в 2 раза больше дверного проема, и к этой длине следует прибавить еще 4 – 5 см запасного хода. Именно из-за этой особенности раздвижные двери требуют много свободного места возле дверного проема, хотя и экономят площадь при открывании.

Закрепив направляющую, вставляем внутрь роликовой каретки крепежный болт и заводим весь роликовый механизм внутрь направляющей. Для обычной одностворчатой двери требуется всего два ролика, но если устанавливаем двери «гармошку» или каскадные двери, придется заранее приобрести ролики на каждую створку.Сверху дверного полотна устанавливаем скобы для роликовых кареток. Они крепятся с отступом от края двери в 3 – 5 мм.

Важно! Для стеклянных дверей применяется другой способ крепления. Сам крепеж представляет собой две металлические лапы, которые зажимают между собой стекло и стягиваются при помощи винтов. К тому же, из-за большой массы стекла двери рекомендуется устанавливать с двумя направляющими: одна – в полу, другая – над дверным проемом.

Теперь, когда установлены ролики и крепеж для них, ставим на место дверное полотно, приподымаем его и вкручиваем болты в скобы наверху двери. Этот этап работы лучше выполнить с напарником, который может приподнять и удерживать дверь, пока закручиваются болты. После этого проверяем горизонтальность двери и при необходимости ровняем, подкручивая болты.

Дверной проем и откосы можно скрыть за наличниками и доборами. А вот сам роликовый механизм прячем за декоративной планкой, которая навешивается поверх.

В завершение устанавливаем дверную фурнитуру.

Несколько более трудоемкой будет установка раздвижной двери со специальной нишей в стене. Для этого придется создать из гипсокартонных листов перегородку, в которую и будет заезжать дверь. А вот для дверей с направляющей в полу придется выдолбить канавку, что потребует использования перфоратора. Во всем остальном установка раздвижных дверей – весьма простое и легкое дело.

Почему высокое качество так важно в Сиднее

Ролики раздвижной двери являются одним из наиболее важных компонентов вашей двери. Причина проста. Ваши ролики, расположенные в нижней части раздвижной двери, постоянно используются.

Большинство людей не знают, что их нынешняя дверь может иметь дешевые пластиковые ролики. Как вы понимаете, ваша раздвижная дверь довольно тяжелая.

Ключевым элементом, обеспечивающим плавное движение двери, являются ролики.

Как закрепить ролики раздвижной двери

На изображении в верхней части этой страницы вы могли заметить, насколько невозможно починить ролики раздвижной двери.

На вопрос «Как починить ролики раздвижной двери» можно ответить, только сказав, что их необходимо заменить.

Посмотрите на ролик 2-й сверху слева. Это полностью исчезло. После этого ни одна дверь не выкатится.

Но люди не понимают, насколько важны их ролики.

Видите ли, если вы не замените ролики раздвижной двери как можно скорее, они, скорее всего, нанесут неисчислимый ущерб вашему роликовому механизму и направляющей.

Вам нужна замена ролика раздвижной двери.

Хорошей новостью является то, что у нас есть несколько вариантов замены роликов для раздвижных дверей.

На изображении выше показана кассета с тандемными роликами. Мы определяем, какой ролик вам нужен, исходя из вашей конкретной двери.

Потребность в качественных роликах для раздвижных дверей

Однако потребность в качественных роликах для раздвижных дверей намного перевешивает необходимость довольствоваться дешевыми роликами.

Дешёвые могут испортиться гораздо быстрее и в долгосрочной перспективе обойдутся вам намного дороже.

Не говоря уже о разочаровании, связанном с необходимостью их постоянной замены.

Почему дешевые и некачественные ролики для раздвижных дверей не годятся?

Прежде чем мы перейдем к проблемам с дешевыми роликами для раздвижных дверей, давайте рассмотрим объем трафика, который вы получаете через раздвижную дверь.

Если у вас занятая семья, ваша раздвижная дверь постоянно открывается и закрывается.

Средняя раздвижная дверь весит от 30 кг до 100 кг для особо тяжелых условий эксплуатации.

Ваши ролики пытаются выдерживать этот вес день за днем, месяц за месяцем, год за годом.

Только подумайте об износе вашей двери, когда у вас есть маленькие дети. Во время школьных каникул ваша дверь постоянно открывается и закрывается, и этот вес и давление удерживаются роликами раздвижной двери.

Если у вас низкокачественные ролики для раздвижных дверей, они со временем разрушатся, отколотся и сломаются. Не говоря уже о том, что они, скорее всего, испортят направляющие для раздвижных дверей, которые затем также потребуют ремонта.

Три основные проблемы с дешевыми и некачественными роликами для раздвижных дверей

Существуют 3 основные проблемы, связанные с использованием дешевых и некачественных роликов для раздвижных дверей.

Это:

Душевное спокойствие: Если у вас дешевые ролики, то вы знаете, что их поломка — это лишь вопрос времени. Вы будете постоянно думать о том, когда же они сломаются, и дверь невозможно будет открыть.
Безопасность вашей семьи: Вы должны знать, что ваша раздвижная дверь будет правильно совмещена с вашими замками. Проблема с дешевыми роликами заключается в том, что когда они ломаются, дверь падает. В результате замки часто не совпадают. Теперь это угроза безопасности для вас и вашей семьи. Вы должны починить дверь как можно скорее, если это произойдет, и отремонтировать замок раздвижной двери.
В долгосрочной перспективе это будет стоить вам больше денег: Дешевые ролики в долгосрочной перспективе всегда будут стоить дороже. Время и усилия, необходимые для ремонта двери каждый раз, когда она выходит из строя, намного дороже, чем использование высококачественных роликов для раздвижных дверей в первый раз.

Да, некачественные ролики для раздвижных дверей, купленные в хозяйственном магазине Bunnings или в местном хозяйственном магазине Mitre 10, подойдут на какое-то время, но ненадолго.

Кроме того, они могут сломаться или выйти из строя в самый неподходящий момент и, следовательно, привести к несчастному случаю в самый неподходящий момент.

Почему так важны качественные ролики для раздвижных дверей?

Если у вас никогда не бывает гостей в доме или вы живете один и ведете уединенный образ жизни, ролики для раздвижных дверей самого высокого качества должны быть вашим первым выбором.

Производители этих первоклассных роликов для раздвижных дверей быстро предоставляют гарантию на свою продукцию в отношении любых дефектов; гарантия 5-15 лет не является чем-то необычным.

С учетом всех этих соображений нет абсолютно никаких причин, по которым вам следует соглашаться на что-то меньшее.

Учитывая простоту эксплуатации, обеспечиваемую качественными роликами для раздвижных дверей, и тот факт, что вы не переплачиваете за крупную бытовую технику или оборудование, ответ ясен.

Компания Lock Roll and Tracks использует самые качественные ролики для раздвижных дверей, представленные на рынке Австралии.
