Регулировка прижима пластиковых окон своими руками

Даже качественные ПВХ окна со временем теряют свою функциональность и нуждаются в техническом обслуживании. Регулировка прижима пластиковых окон позволит избежать многих проблем. Процесс настройки прижима не сложный и при желании можно справиться с ним самостоятельно, главное знать, где и как подтянуть или ослабить крепление.

Содержание

• Показания к регулировке прижима
• Общие принципы регулировки прижима пластиковых окон
• Типы регулировки прижима окон ПВХ
• Горизонтальная регулировка
• Вертикальная регулировка
• Необходимые инструменты для регулировки прижима петель пластикового окна
• Технология регулировки прижима пластиковых окон
• Изменение прижима зима-лето
• Избавляемся от сквозняков

Показания к регулировке прижима

Активное использование металлопластиковых окон привело к необходимости внедрить в их конструкцию несколько полезных функций и тем самым повысить комфорт пользователям. Окно можно открывать полностью, откидывать створку или выставлять на микропроветривание. Также в некоторые конструкции включено регулирование плотности прижима дверцы в зависимости от сезона. Использование этих нужных функций со временем приводит к разбалтыванию и перекашиванию створки, поломке фурнитуры и трудностям с открытием/закрытием окна. Когда же может понадобиться техническое вмешательство в оконную конструкцию:

• при закрытии створка цепляет раму;
• неплотное прилегание створки к раме и появление сквозняка;
• перекос конструкции из-за проседания окна;
• необходимо «переключить» окно с зимнего режима на летний и наоборот.

Кроме временного износа окна, регулировка прижима створки окна может понадобиться из-за некачественно проведенного монтажа. Если установка выполнялась мастерами и окно все еще на гарантии, то лучше вызвать специалиста.

Общие принципы регулировки прижима пластиковых окон

Регулировка створок для пластиковых окон возможна в трех направлениях: вертикально, горизонтально и снизу. Благодаря выполнению несложных манипуляций можно добиться нужного положения дверцы в раме и достичь оптимальной степени прижима уплотнителей по периметру рамы.

В зависимости от производителя скрытые элементы фурнитуры и ее внешний вид могут быть разными, но, несмотря на это, общий принцип регулировки неизменен для всех конструкций. Важно придерживаться определенных правил в работе, иначе можно сделать только хуже и окно придется менять полностью.

Как выглядит регулировка прижима пластиковых окон

Выставляя окно в летний или зимний режим, нужно опираться на тип прижимных эксцентриков (специальных элементов, отвечающих за плотность закрывания створки). Цапфы (эксцентрики) выставляются на один из трех режимов: слабый, средний и сильный. В зависимости от того, какой из них будет выбран, будет зависеть и сила прижима. Слабый — будет уместен в летнее время, для обеспечения циркуляции воздуха. Сильный — не даст зимой проникать холодному воздуху с улицы в помещение. Для того чтобы было понятно, в какую сторону направлять поворотный элемент, на большинстве цапф есть специальная отметка — маркер. Если он смотрит внутрь помещения, значит окно выставлено на зиму, если отметка направлена в сторону улицы — летний.

Типы регулировки прижима окон ПВХ

Различают два варианта регулировки окон — по горизонтальной и вертикальной оси. Какой из них будет уместен, зависит от характера проблемы. Можно отрегулировать только верхнюю или нижнюю петлю и все заработает стабильно. Но бывают и такие случаи, когда приходится тратить несколько часов для уравновешивания оконной створки в правильном положении. Чтобы выполнить регулировку, нужно добраться до верхней или нижней петли. На них вы найдете специальные отверстия под шестигранники.

Горизонтальная регулировка

По горизонтальной стороне створка нуждается в регулировке в том случае, если возник скос рамы по высоте. Из-за этого окно может не закрываться или функционировать не так как положено. Такое положение может быть спровоцировано усадкой конструкции, неправильной эксплуатацией окна или ослаблением креплений элементов фурнитуры.

По горизонтали регулируют прижим с помощью верхней или нижней петель. Процесс проводится путем сдвига ближе к петле или дальше от нее. Выполняя регулировку в верхней петле при открытой дверце по часовой стрелке можно усилить прижим и поднять низ окна. Для достижения обратного результата, т. е. для опускания низа створки и ослабления прижима, нужно выполнить манипуляции против часовой стрелки.

Регулировкой нижней петли внутри помещения занимаются, когда окно открыто, снаружи — когда закрыто. Этапы аналогичны тем, что проводились с верхней петлей.

Процесс горизонтальной  регулировки внизу позволит изменить положение рамы на 2 мм или устранить скос, из-за которого происходило трение дверцы об раму в момент закрывания.

Вертикальная регулировка

Корректировка створки по вертикали позволяет поднять или опустить ее на пару миллиметров. Манипуляции выполняются в нижней навесной петле. Для начала открывается декоративный колпачок петли, под которым спрятано отверстие для шестигранника. Калибровка по часовой стрелке позволит приподнять створку, движение в обратную сторону – опустить.

Необходимые инструменты для регулировки прижима петель пластикового окна

Для выполнения регулировочных работ для  прижима пластиковых окон необходимо иметь под рукой набор инструментов. В зависимости от фурнитуры вам понадобится:

• набор шестигранников;
• отвертка плоская и крестовая;
• плоскогубцы;
• набор «звездочек».

Для регулировки прижима пластиковых окон понадобится набор шестигранников

С помощью этих нехитрых приспособлений модно решить не только с прижимом оконных створок, но и отрегулировать перекосы и неполадки в фурнитуре.

Технология регулировки прижима пластиковых окон

Настройка прижима пластиковых окон выполняется по разным причинам и проводится в нескольких направлениях. Такой регулировкой можно исправить практически все неполадки, связанные с функциональностью оконных блоков. Технология проведения процедуры одинакова для любой ПВХ конструкции. Отличия могут быть только в типе фурнитуры.

Обычно для выполнения работ приглашают специалиста, но если запастись некоторыми знаниями, можно решить проблему самостоятельно. Чтобы понять, нужна ли регулировка, можно поднести к закрытой створке горящую свечку или спичку. Если сквозняк есть, пламя будет колыхаться и нужно усилить прижим.

Как понять, где нужен скрытый прижим окна? Если открыть окно, то на торце двери можно увидеть три эксцентрика. Они и служат элементами для усиления или ослабления прижима. Каким образом ими нужно управлять подробно указано в инструкции от производителя пластиковых оконных конструкций.

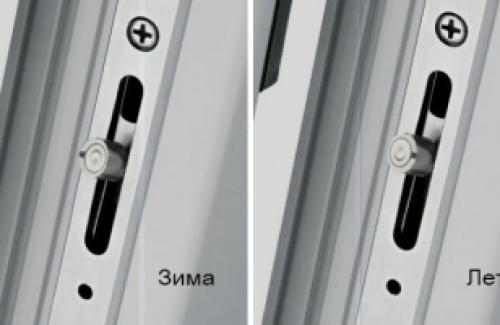

Изменение прижима зима-лето

Изменение прижима в направлении зима-лето необходимо пару раз в год, когда наступает смена сезона. Летом желательно чтобы была естественная циркуляция воздуха, зимой нужно обеспечить полную герметичность. Достигается это путем изменения плотности прижима оконной створки. Для этих целей на дверце есть специальный подвижные металлические выступы — цапфы, которые в свою очередь оснащены эксцентриком. Изменяя положение цапф, меняете интенсивность прижима, то есть повышается или снижается теплоизоляция окна. Слабая плотность соответствует летнему времени года, стандартная и сильная — зимнему. В новых окнах ПВХ чаще всего по умолчанию выставлен средний прижим, поэтому перед переходом на зимний период рекомендуется проверить есть ли продувание. Если отсутствует, трогать цапфы не рекомендуется, иначе можно пережать уплотнитель и со временем он утратит свою эластичность.

Изменение прижима зима-лето

Цапфы бывают различного типа. В зависимости от этого подбирается инструмент для работы. Выступающие овальные элементы регулируются с помощью плоскогубцев. Если цапфы круглые и имеют в центре прорезь, то прижим регулируется шестигранником.

Регулируя окно в режимах зима-лето, следите, чтобы все цапфы были выставлены в одном положении. Изменять его нужно не только на наружной створке, но и на внутренней.Ц могут располагаться на внутренне створке, с также снизу и сверху.

Избавляемся от сквозняков

Регулировка прижима окна с целью избавиться от продувания может возникнуть из-за перекоса оконной конструкции. Случается такая неприятность в результате усадки дома. Окно проседает, контакт запорного выступа с ответной пластиной утерян. Здесь процесс корректировки немного отличается. Створку нужно сдвинуть в сторону, чтобы те цапфы, которые не достают до пластин, зацепились за них.

Для начала определяют, какие из металлических выступов не дотягиваются до запорных пластин. Створка осматривается, и запоминаются места, где есть выступы. Окно закрывается. Взявшись рукой за раму дверцы в местах установки цапф, нужно потянуть ее на себя. Если проблем нет, рама остается неподвижной, если есть — будет двигаться. Таким способом проверяется, в каких местах нет контакта, и определяется, как отрегулировать прижим пластикового окна: со смещением влево или вправо. Настройка выполняется на нижней и верхней петлях.

Работая с прижимными механизмами, главное не переусердствовать. Не затягивайте винты слишком туго, иначе рискуете повредить их. Первая регулировка прижима створки окна должна быть минимальной, чтобы не перегнуть уплотнительную резинку. В дальнейшем силу прижима постепенно увеличивают, т. к. регулярные циклы открытия-закрытия окна приводят к износу уплотнительных элементов.

Регулировка прижима пластиковых окон на зиму и лето своими руками

Содержание

• 1 Подготовка к регулировке
  • 1.1 Выбор инструмента
  • 1.2 Определение нуждающихся в регулировке мест
• 2 Инструкции по регулировке своими руками
  • 2.1 Устраняем провисание (трение)
  • 2.2 Регулируем прижим створки

Получившие в наше время довольно широкое распространение, металлопластиковые окна, без преувеличения, оказывают непосредственное влияние на «погоду в доме». В условиях постоянно растущих цен на энергоносители и, соответственно, на стоимость коммунальных платежей (в частности отопления), очень важно чтобы изделия были не только правильно подобраны и установлены. Необходима также своевременная и качественная регулировка окон на зиму. В противном случае в холодный период драгоценное тепло будет уходить через образовавшиеся неплотности наружу, обогревая улицу.

Отрегулированное пластиковое окно зимой будет способствовать теплу и комфорту в доме

В теплое же время года на первый план выходит качество проветривания в жилых помещениях. Этого также легко позволят добиться ваши пластиковые окна, подвергшиеся правильной регулировке.

В данной статье мы представим инструкции по подготовке окон к зимнему и летнему периодам. Кроме того, дадим советы по устранению мелких неисправностей, таких как провисание и трение створок, что также является частью подготовки к соответствующим температурным сезонам.

Подготовка к регулировке

Как правило, подготовка к регулировке металлопластикового окна в каждом случае сводится к подбору подходящего инструмента и выявлению проблемных мест, требующих вмешательства регулировщика. Рассмотрим, каждый из этапов подробнее.

Выбор инструмента

Для регулировки оконной фурнитуры чаще всего требуется обыкновенный ключ-шестигранник «четверка». Иногда может понадобиться ключ-звездочка, специальный монтажный ключ с выемкой в виде овала (для овальных запорный цапф). Редкие виды фурнитуры можно отрегулировать обычной отверткой или пассатижами.

С помощью ключа-шестигранника выполняется большая часть работ по регулировке окон

При помощи такого набора ключей можно отрегулировать оконную фурнитуру любого типа

Такой универсальный ключ позволит отрегулировать фурнитуру окна любого производителя и типа

Определение нуждающихся в регулировке мест

Места, нуждающиеся в регулировке, обычно определяют следующим способом:

1. Сначала выясняют, необходима ли регулировка прижима окна (створки). Для этого устанавливают положение запорных цапф, расположенных на ребре створки рядом с оконной ручкой. Положение цапф с формой круглого сечения определяют при помощи нанесенных на них рисок или точек (далее риски). «Смотрящие» вверх риски цапф означают, что створка находится в среднем положении. Так чаще всего они и выставлены по умолчанию мастером-установщиком. Цапфы с риской в направлении помещения говорят о том, что створка настроена в зимнее положение, обратное же положение риски будет означать ориентировку на лето. Данные знания позволят выяснить, необходима ли регулировка окна в вашем случае.

При летнем положении риска цапфы с круглым сечением смотрит на улицу

2. Кроме того, следует проверить створку на провисание. Обычно этому подвержены давно установленные окна. Провисание чаще всего становится причиной трения створки о раму во время открытия-закрытия. Трение, как правило, сопровождается характерным звуком, и его определяют на слух.

Провисшая створка может стать причиной образования щелей и пропуска холода в жилое помещение зимой

Инструкции по регулировке своими руками

Устраняем провисание (трение)

Если во время осмотра окна было обнаружено провисание створки, его необходимо устранить. Делают это следующим образом:

1. Открывают оконную створку на 90 градусов относительно рамы.

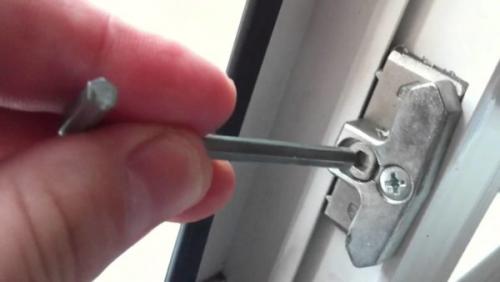

2. Находят винт, расположенный на регулировочном механизме у верхней петли.
3. Вставляют в отверстие винта ключ (обычно шестигранник) и производят вращения до получения необходимого результата.

Устранение провисания створки с помощью винта регулировочного механизма у верхней петли

Вращение винта по часовой стрелке будет приподнимать противоположный по диагонали угол створки (нижний дальний от петель), против часовой – опускать его.

При недостатке опыта в данной работе следует проверять результат после каждого оборота винта. Необходимо добиться полного исчезновения трения.

Регулируем прижим створки

Как упоминалось ранее, основным способом регулировки прижима оконных створок является изменение положения цапф (эксцентриков) на вертикальном ребре створки, противоположном месту расположения петель.

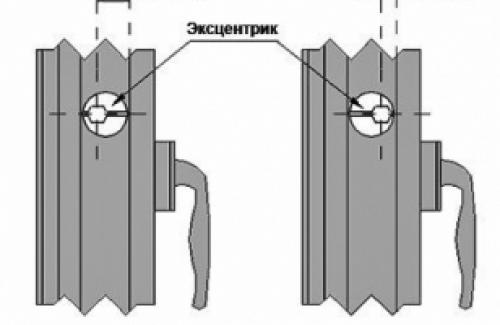

Поскольку эксцентрики могут быть различного типа – круглые с риской или овальные, отдельно рассмотрим, как выполнять регулировочные работы в каждом случае.

Если цапфы круглого сечения с имеющимися рисками, действуют следующим образом:

1. Для изменения степени прижима с летнего на зимнее положение с помощью ключа поворачивают цапфу на 180 градусов так, чтобы риска, повернутая в сторону улицы, стала «смотреть» в сторону помещения.
2. При переводе створки с зимнего на летнее положение, цапфу прокручивают на 180 градусов так, чтобы в результате риска «смотрела» в сторону улицы.

Среднее (вертикальное) положение эксцентрика с риской

3. Из среднего положения (когда риска направлена вверх или вниз) достаточно прокрутить эксцентрик на 90 градусов в нужную сторону, как было описано выше.

Регулировка створок пластиковых окон с цапфами овальной формы производится по ниже приведенным правилам:

Более наглядно разобраться с правилами регулировки поможет представленное ниже видео.

Итак, как видите, подготовка окон к летнему или зимнему сезону совсем не трудоемка и вполне по силам даже простому обывателю. Помните, что такого типа работы следует проводить дважды в год, а также не стоит забывать, что плотно запертые двери и окна могут оказать негативное влияние на свежесть воздуха в помещении в случае, если конечно в нем не предусмотрена дополнительная вентиляция. Особенно это актуально для жилых помещений.

5 Методы регулировки и ремонта манометра

Смещенное нулевое положение стрелки аналогового манометра

Аналоговый манометр является одним из самых простых, наиболее часто используемых инструментов, и его легче всего калибровать при калибровке давления. Он имеет простую настройку, с помощью которой вы можете легко выполнить калибровку. Но аналоговый манометр также является одним из инструментов, где чаще всего встречаются ошибки.

Большинство ошибок либо «вне допуска», либо игла не находится в «нулевых настройках». Ниже приведены наиболее часто встречающиеся проблемы с аналоговым манометром:
1. Заклинила стрелка манометра;
2. Манометр не обнуляется;
3. показания давления слишком далеки или не соответствуют калибровке;
4. самое худшее, манометр вообще не работает

В этом случае не выбрасывайте сразу манометры. К счастью, есть еще способы отрегулировать или отремонтировать манометры.

В этом посте я поделюсь с вами следующим:
1. 5 способов регулировки манометра
2. На что обратить внимание перед регулировкой или ремонтом
3. как определить ошибку манометра и выполнить регулировку.
4. Как проверить манометр.
5. Некоторые полезные инструменты для выполнения регулировок

Манометры имеют различное применение и поэтому также имеют множество конструкций.

В этом посте я представлю различные настройки для различных моделей датчиков, которые необходимо отрегулировать.

Ниже приведены некоторые причины, по которым манометры выходят из строя (за пределами допуска или не в нулевых настройках):

1. Изменения высоты и температуры (из-за изменения факторов окружающей среды).
2. Трубка Бурдона перегружена из-за воздействия избыточного давления.
3. Чрезмерное использование или чрезмерное воздействие цикла давления
4. Воздействие высоких температур и чрезмерной вибрации
5. Износ механических частей.

На что следует обратить внимание перед выполнением регулировки или ремонта манометра

Ошибки манометра можно выявить во время выполнения калибровки, когда мы сравниваем показания манометра с эталонным эталоном или калибратором давления.

Погрешности манометра можно рассчитать по формуле:

ОШИБКА = Показания проверяемого оборудования – Эталонные стандартные показания

Если выявленная погрешность неприемлема или слишком велика на основании проверки, то необходима регулировка.

Во время процесса калибровки манометра, когда мы обнаруживаем следующие дефекты, высока вероятность того, что регулировка или ремонт невозможны.

1. Показание, близкое к полному значению шкалы, смещено более чем на 10 % (сдвиг диапазона)
2. Манометры со смещением нуля более чем на 25 % (смещение нуля)
3. Манометры со следами течи и коррозии корпуса.
4. Датчики со стрелкой, показывающей погрешность из-за чрезмерного трения или износа при ее движении (разболтанные)
5. С повреждением гнезд и резьбы.

   При появлении вышеперечисленных признаков высока вероятность того, что замена будет единственным выходом.

Вы можете прочитать больше в этой статье от  ASSCROFT

5 Методы регулировки или ремонта манометра

1. Открытие вентиляционного отверстия для сброса повышенного давления
2. Открытие стекла (или пластиковой крышки) и извлечение иглы.
3. Вращение винта, расположенного на лицевой стороне шкалы.
4. Регулировочная ручка на нижней стороне манометра
5. Регулировочный винт, расположенный на самом указателе стрелки манометра.

Напоминаем, что описанные выше методы зависят от конструкции или конструкции манометров .

1. Открытие вентиляционного отверстия для сброса избыточного давления

Это самый простой способ. Из-за изменений температуры и высоты над уровнем моря давление внутри манометра будет расти, что приведет к установке стрелки на ноль. Вы можете исправить это, просто открыв вентиляционное отверстие, чтобы сбросить давление.

Не забудьте вернуть или повторно запечатать вентиляционное отверстие. Масло может вытечь и повредить манометр.

Пример расположения вентиляционного отверстия манометра. Просто поверните в открытое положение, а затем вернитесь в закрытое положение.

Это самый простой из всех методов регулировки, который обычно применим к большинству маслонаполненных и постоянно герметизированных аналоговых манометров. Если этот метод не устраняет проблему, то единственным решением является замена. Проверьте сменный манометр здесь >> Манометры

2.

Откройте защитное стекло манометра (или пластиковую крышку), затем извлеките иглу.

Для не заполненных маслом манометров, которые не имеют постоянной герметизации (большинство маслонаполненных манометров имеют постоянную герметизацию, если регулировка или ремонт невозможны).

Но в некоторых случаях, когда его можно открыть, сначала удалите
масло внутри, прежде чем снимать стеклянную крышку. Вам нужна дополнительная замена масла
на всякий случай.

Если вам интересно, что представляет собой жидкость, заполненная внутри манометра, она называется глицерином или силиконовым маслом . Важно заменить или долить масло в манометр после его снятия или если масло было слито из-за утечки.

Каковы преимущества маслонаполненного манометра? Ниже приведены некоторые причины, по которым нам необходимо обслуживать маслонаполненные манометры:

1. Маслонаполненные манометры более защищены от неблагоприятных факторов окружающей среды, а также влаги или водяного конденсата. Некоторые механические части манометра застревают из-за пыли и коррозии, что приводит к неправильным показаниям или, что еще хуже, к повреждению.
2. Глицерин Маслонаполненные манометры также защищены от сильных вибраций. Сильные вибрации воздействуют на механические компоненты. Некоторые иглы удаляются или ломаются из-за этих сильных вибраций.
3. Поскольку манометр, заполненный жидкостью, может выдерживать сильную вибрацию, отображаемые показания стрелки более стабильны, что облегчает их считывание, тем самым повышая точность манометра.
4. Глицерин или силиконовое масло действует как смазка для механических частей, особенно для указателя иглы, обеспечивая плавное движение.

Регулировка манометра путем снятия игольчатого указателя.

( см. внизу страницы инструмент для легкого и безопасного снятия колпачка и иглы ).

В некоторых случаях сброс давления не может решить проблему, мы можем выполнить регулировку ниже, открыв манометр, сняв его защитную крышку и сняв стрелочный указатель. С помощью этого метода мы можем исправить смещение нуля и диапазона прибора, когда оно происходит.

A. Для корректировки смещения нуля:

После снятия крышки выполните следующие действия:
1. Вытяните иглу с помощью съемника иглы (см. ниже).
2. После извлечения иглы поместите ее на нулевую шкалу и нажмите, чтобы вернуться.
3. Проверьте показания, подав давление

Как выполнить проверку манометра? Читайте дальше…

B. Для корректировки смещения диапазона:

После извлечения иглы выполните следующее:
1. Подсоедините манометр к известному источнику давления (электронный грузопоршневой манометр или Fluke 754 с набором модулей давления). )
2. Создайте давление около 50% от полной шкалы. Как только давление установлено, верните иглу на то же значение, что и подаваемое давление. Например, создайте давление 100 фунтов на квадратный дюйм из эталонного стандарта, затем закрепите стрелку на шкале 100 фунтов на квадратный дюйм на манометре.
3. Выполните проверку, чтобы убедиться, что теперь оно находится в допустимом диапазоне.

В большинстве случаев простое выполнение А или Б решает проблему.

3. Регулировочная ручка на нижней стороне манометра

Манометр с мембранным датчиком

Некоторые манометры имеют регулируемую ручку на нижней стороне корпуса. Это манометр мембранного типа, который обычно используется в трубопроводах для очистки воды.

Просто снимите фиксатор, после чего ручка будет свободно вращаться для регулировки иглы.

4. Регулировочный винт, расположенный внутри механизма манометра

Манометр с регулируемым винтом внутри его механического.

Некоторые манометры имеют регулируемый винт внутри корпуса, на задней части иглы или на циферблате. Этот тип манометров используется в газопроводах.

Чтобы получить доступ к винту внутри датчика, снимите крышку. Поверните винт по часовой стрелке или против часовой стрелки, чтобы вернуть иглу в нулевое положение.

Выполнить проверку после обнуления.

.

5. Регулировка винта, расположенного на указателе стрелки манометра

Стрелка манометра с регулировочным винтом

Это относится к некоторым манометрам, у которых регулировочный винт встроен в саму иглу. После снятия крышки используйте отвертку и осторожно поверните винт, чтобы расположить иглу. См. рисунок выше или посмотрите видео ниже.

На фотографии выше я показал вам расположение винта и положение отвертки, но во время вращения винта вам нужно удерживать иглу, чтобы вращать винт и выполнять регулировку.

Удержание иглы при вращении винта

Вы должны быть более осторожны в этом типе регулировки. игла соединена с пружиной внутри и очень чувствительна. Сильное усилие при вращении винта может привести к повреждению всей детали или манометра.

После выполнения регулировок не забудьте проверить манометр.

Как проверить точность манометра после регулировки?

При каждой выполненной нами регулировке или калибровке нам необходимо проверять, находятся ли показания манометра в пределах допустимого диапазона, допусков или критериев приемлемости.

Прежде чем приступить к регулировке, важно определиться с допустимым отклонением.

Допустимые отклонения или критерии приемки основаны на:
1. спецификации производителя;
2. допуск пользователя или процесса.
3. Международные стандарты или нормативные требования (например, стандарты ASTM или ISO)

В качестве примера мы будем использовать спецификации производителя для проверки манометра. Ниже приведены шаги:

1. Определите класс точности (класс точности) манометра. У большинства манометров класс точности указан на циферблате (см. фото ниже). Этот класс точности имеет эквивалент MPE (максимально допустимая ошибка), где мы можем рассчитать пределы допустимой ошибки.

класс точности манометра (класс точности), напечатанный на его циферблате, чтобы определить допуск в соответствии со спецификациями производителя.

Узнайте больше о взаимосвязи и различиях точности, ошибки, допуска и неопределенности в другом моем посте по этой ссылке>> точность-допуск-ошибка-неопределенность

2 . Преобразуйте класс точности в десятичный, разделив его на 100, а затем умножив его на показания диапазона или полной шкалы. Этот рейтинг в процентах от полной шкалы или диапазона. Судя по фотографии выше, манометр имеет маркировку KL 1.6, что означает 1,6% от полной шкалы, и класс 1%, эквивалентный 1% от диапазона (см. пример ниже).

Разница между полной шкалой и диапазоном на дисплее манометра

Разница между показаниями диапазона и полной шкалы

Полная шкала (FS) Показания эквивалентны максимальному отображаемому значению манометра. Это от НУЛЯ до максимальной дальности.

Диапазон — это разница между нижним диапазоном (не нулевым значением) и верхним диапазоном. Диапазон диапазона применим к тем манометрам с отрицательным значением (см. фото над манометром справа).

Диапазон = 5 – (-1) = 6

Показания диапазона и полной шкалы одинаковы, когда нижний диапазон равен НУЛЮ.

Чтобы определить предел допуска, мы умножим рейтинг класса точности на диапазон или показание полной шкалы. См. пример ниже.

• Манометр имеет точность 1,6% от полной шкалы (FS)
  • Показание полной шкалы = 7 бар

предел допуска = (1,6/100) x 7 = 0,112 бар

• Таким образом, показание должно быть в пределах +/- 0,112 бар

3. После определения допустимых пределов или критериев приемлемости сгенерируйте требуемое давление, затем сравните показания. Если показание выходит за пределы этого диапазона, необходимы дополнительные корректировки.

Если вы выполнили одну или все из вышеперечисленных регулировок, но показания манометра по-прежнему не соответствуют допускам, значит, он уже поврежден, и единственным вариантом является замена или более глубокий ремонт.

Некоторые полезные инструменты во время регулировки

1. Набор ручных домкратов Съемник иглы манометра. Вы можете использовать этот инструмент для безопасного и эффективного извлечения иглы:

Манометр Съемник иглы или Съемник иглы

Нажмите здесь, чтобы проверить на Amazon

При извлечении иглы будьте осторожны, не тяните за иглу слишком сильно, чтобы не повредить шестеренчатый механизм. Некоторые иглы очень тугие, за них можно тянуть шестерню. Чтобы избежать этого, вы можете использовать этот инструмент.

2. Набор ременных ключей. Используйте этот инструмент, чтобы безопасно и легко снять стеклянную крышку.

Открытие защитной крышки манометра с помощью ленточного ключа Craftsman 2 шт. Набор 16-дюймовых ленточных ключей

Нажмите здесь, чтобы проверить на Amazon: Craftsman 2 шт. 16-дюймовый резиновый ремешковый ключ

Посмотрите видео здесь, на моей странице в Facebook: Как использовать Ленточный ключ

Заключение

В этой статье я поделился следующим:
1. 5 способов регулировки манометра,
2. На что обратить внимание перед регулировкой или ремонтом
3. Как определить ошибку манометра и выполнить регулировку.
4. Как проверить манометр.
5. Некоторые полезные инструменты для выполнения регулировок

Вы можете сохранить и повторно использовать манометр, выполняя регулярную калибровку и регулировку, следуя или выбирая правильную настройку, подходящую для конкретного манометра, как описано в этой статье.

Если у вас есть другие способы регулировки или ремонта манометра, не стесняйтесь комментировать.

Чтобы узнать, как откалибровать манометр, посетите этот пост: калибровка манометра с использованием Fluke-754-калибратора процесса с набором модулей давления Fluke

Спасибо за посещение моего сайта.

Пожалуйста, комментируйте и подписывайтесь.

Вы также можете связаться со мной на моей странице Facebook.

Буду очень признателен, если вы купите мне калибровочную кружку.

С уважением,

Эдвин

Получать уведомления о моем последнем сообщении

Давайте учиться вместе

Ваша информация защищена и не будет передана никому другому.

Имя

Электронная почта

Манометр Emerson Fisher серии J500, заднее соединение

Манометр Emerson Fisher серии J500, заднее соединение

Артикул:

Н/Д

Производитель:

Эмерсон Фишер

Размер:

Заднее крепление 1/4 дюйма

Материал:

Нержавеющая сталь

Вес:

1,00 фунта

Пожалуйста, выберите вариант, чтобы увидеть цену

В настоящее время:
40,36–42,88 долларов США

Артикул:

Н/Д

Производитель:

org/Brand»>
Эмерсон Фишер

Размер:

Заднее крепление 1/4 дюйма

Материал:

Нержавеющая сталь

Вес:

1,00 фунта

Пожалуйста, выберите вариант, чтобы увидеть цену

В настоящее время:
40,36–42,88 долларов США

Давление:

Выберите параметры от 0 до 15 PSI0 до 30 PSI0 до 60 PSI0 до 160 PSI0 до 300 PSI

Текущий запас:

Манометры Emerson Fisher серии J500 размещены в корпусе из черного пластика ABS Terluran с формованным пластиковым окном и имеют заднее соединение с резьбой NPT 1/4 дюйма.
