Приточная вентиляция для пластиковых окон: установка клапана Air Box (цена, характеристики, фото)

Содержание

Все о приточных клапанах на пластиковые окна. air-box.ru

Содержание:

Видеоролик о проблемах герметичных окон и приточных оконных клапанахСравнение герметичных окон и окон с приточными оконными клапанами Air-BoxПоявление оконных приточных клапановОконные приточные клапаны в современном строительствеОконные приточные клапаны на рынке вторичного жильяНаиболее часто встречающиеся мифы и заблуждения об оконных приточных клапанахНаиболее часто задаваемые вопросы об оконных приточных клапанах

Видеоролик о проблемах герметичных окон и приточных оконных клапанах

Сравнение герметичных окон и окон с приточными оконными клапанами Air-Box

Появление оконных приточных клапанов


До появления герметичных окон обеспечение воздухообмена в квартирах старого жилого фонда осуществлялась системой приточно-вытяжной вентиляции, где удаление загрязненного воздуха происходило через вентиляционные каналы расположенные на кухне и в сан узлах, а поступление наружного воздуха осуществлялось через неплотности в оконных переплетах.

Недостатками приточной части такой системы вентиляции являлось нестабильность температурного режима в помещении, вызванного значительным влиянием температуры наружного воздуха, что приводило к избыточному охлаждению помещения в холодный период года, возникновению сквозняков и дискомфорту.


Применение современных герметичных окон решило проблему влияния наружной температуры на температурный режим помещения, но привело к возникновению совершенно иной проблемы. Высокая герметичность оконных конструкций сделала практически неработоспособными системы естественной вентиляции, что привело к ухудшению комфортности проживания в квартирах в связи со снижением качества воздуха, а увеличение влажности в помещениях стало причиной грибковых поражений конструкций.


Проветривание путем открытия фрамуг в герметичных окнах, в том числе микропроветривание или зимнее проветривание, не позволило обеспечить требуемый микроклимат помещений, т.к. избыточное поступление холодного воздуха требовало постоянного контроля со стороны жильцов, что не представлялось возможным. Помимо этого открывание фрамуг способствовало проникновению уличного шума и сквозняков.



Высокие требования к обеспечению нормативного воздухообмена в помещении привели к необходимости использования других конструктивных решений для приточной части системы вентиляции, таких как специальные приточные устройства, обеспечивающие нормативный приток воздуха в постоянном режиме и не позволяющие уличному шуму проникать в помещение.

Оконные приточные клапаны в современном строительстве


Применение герметичных окон для зданий различного назначения, давно является неотъемлемой частью современного строительства. Вместе с этим возникла необходимость решения вопроса по обеспечению притока свежего воздуха. Таким решением для многоквартирных домов с естественной системой вентиляции стало применение оконных или стеновых приточных вентиляционных клапанов, что позволило решить задачу по организации нормативного воздухообмена в помещениях с минимальными затратами. Поэтому на сегодняшний день применение оконных и стеновых приточный клапанов в строительстве приобрело массовый характер, что привело к возникновению большого количества производителей различных приточных устройств. Проектные организации на стадии проектирования проводят необходимые расчеты, в результате которых подбираются модели оконных приточных или стеновых клапанов исходя из их характеристик.

Оконные приточные клапаны на рынке вторичного жилья

Ситуация на рынке вторичного жилья сложилась несколько иная. Некоторые компании, продающие герметичные окна ПВХ не учитывают требования по обеспечения нормативной вентиляции, которые распространяются на вновь возводимое и реконструируемое жилье, несмотря на то, что свод правил СП 60.13330.2020 четко устанавливает эти нормы для систем вентиляции. Помимо этого продавцы окон в условиях серьезной конкуренции вынуждены снижать себестоимость, что не побуждает их использовать оконные приточные клапаны которые пусть и незначительно, но увеличат себестоимость оконной конструкции. Недобросовестных продавцов герметичных окон ПВХ не интересует, как потребитель будет решать проблемы с возникновением конденсата и плесени зимой, а так же с вентиляцией в целом. Решения, которые предлагаются, не выдерживают никакой критики: «проветривать помещение четыре раза в день по 15 минут» при этом не уточняется, как это технически возможно выполнить особенно ночью или в 20-ти градусный мороз.


В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки, а наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Несмотря на то, что применение оконных приточных клапанов давно уже стало нормой, непонимание в отношении необходимости использования данных устройств, при отсутствии принудительных приточных систем, встречается достаточно часто среди оконных «специалистов» и населения.

Справедливости ради следует отметить, что достаточно большое количество компаний производящих и продающих герметичные окна ПВХ используют оконные приточные клапаны по умолчанию, обеспечивая будущим потребителям комфортное проживание.

Сложившаяся негативная ситуация на рынке вторичного жилья привела к тому, что появилось достаточно большое количество компания которые устраняют негативные последствия после установки герметичных окон ПВХ предлагая разнообразные приточные устройства, начиная от недорогих и простых в установке оконных приточных клапанов, заканчивая дорогими и сложными устройствами. Вместе с этим данная ситуация привела к порождению различных мифов и заблуждения связанных с вопросами вентиляции и оконными приточными клапанами.

Наиболее часто встречающиеся мифы и заблуждения об оконных приточных клапанах.


Из оконного приточного клапана будет дуть.

Холодный воздух с улицы через оконный приточный клапан попадает в подпотолочную зону. Теплый воздух от радиатора поднимается наверх и смешивается с поступающим холодным. Люди не находятся в зоне движения холодных потоков, поэтому никакого дискомфорта не будет, а вот из окна на микропроветривании дуть будет.


Оконный приточный клапан промерзнет зимой при минус 30 градусах на улице.

Как известно – чем холоднее воздух, тем меньше его влажность. Абсолютная влажность воздуха при при 0 градусов 4,8 г/м³, а при минус 30 — 0,29 г/м³. Когда все работает так как положено: с улицы через приточный клапан холодный сухой воздух поступает в помещение, а влажный удаляется через вытяжку, то причин для обмерзания клапана нет, т.к. влажность в помещении снижена и нечему конденсироваться на его холодных частях. Обмерзание приточного клапана возможно, если вентиляция в помещении работает не правильно: вытяжка неисправна и воздух в одной из комнат выходит на улицу через клапан. Или оконный клапан полностью закрыт, что не рекомендуется делать. Тогда влажный теплый воздух начнет конденсироваться на холодных частях клапана, что может привести к его обледенению. В случае возникновения такой проблемы обвинять в этом приточный клапан, по меньшей мере, не корректно, поскольку причина не в клапане и не в том, что на улице минус 30. Окно на микро проветривании в такой же ситуации замерзнет по всему периметру по тем же причинам.


Оконные приточные клапаны придумали для заработка денег.

Свод правил СП 60.13330.2020 четко устанавливает нормы проектирования для систем естественной вентиляции, в котором сказано, что поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Наиболее часто задаваемые вопросы об оконных приточных клапанах


Для чего нужны оконные приточные клапаны?

После установке герметичных окон ПВХ нарушается постоянный естественный воздухообмен, заложенный проектом (в котором приток воздуха осуществлялся за счет не плотностей старой столярки), что приводит к целому ряду проблем. При этом ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

Проще говоря, если у вас установлены герметичные окна, то стеновой или оконный приточный клапан  — это приточная часть системы вентиляции. Вентиляционный канал – это вытяжная часть. При отсутствии или поломке одного из этих компонентов, система естественной вентиляции (которая есть в подавляющем большинстве многоквартирных домов) не будет работать, когда окна закрыты.

Нередко возникает ситуация когда после покупки квартиры в новостройке в результате ремонта происходит замена оконных конструкций вместе с оконными приточными клапанами, а при установке новых окон ПВХ не предусматривается наличие приточных устройств. Поэтому после такой замены жильцы столкнутся с описанными выше проблемами.


Зачем клапан, если есть микро (щелевое или зимнее) проветривание?

При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, обеспечивая приток свежего воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур. Система вентиляции работает непрерывно.


Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.


Зачем нужен оконный вентиляционный клапан, если есть кондиционер?

Принцип работы кондиционера основан на том, что воздух забирается из помещения, охлаждается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает приток свежего воздуха.

Air-Box – доступное решение проблем воздухообмена.
Вентиляционные оконные приточные клапаны

Клапан приточной вентиляции на пластиковые окна

Скрыть ↑

  • Что такое клапан на пластиковые окна?
  • Преимущества приточных клапанов вентиляции на окнах
  • Популярные марки клапанов приточной вентиляции на пластиковые окна
  • Видео про приточные оконные клапана

Поставили пластиковое окно и вдруг поняли, что в квартире стало душновато. Что делать?  Установите в окно ПВХ клапан приточной вентиляции.

Мы объясним, что такое приточные клапаны, в чем их преимущества.

к содержанию ↑

Что такое клапан на пластиковые окна?




Это маленькое вытяжное устройство прикрепляется горизонтально в верхней плоскости оконной конструкции. Или заменяет часть стеклопакета.

Клапан с вентиляцией на окнах выполняет одновременно две функции:

1. Создает оптимальный микроклимат внутри квартиры

2. Выводит лишнюю влагу из помещения. Поэтому конденсат на окнах не появляется

Управление приточным клапаном осуществляется вручную и автоматически. Советуем приобрести приточный клапан с автоматической регулировкой. Так как самостоятельное управление может стать причиной переохлаждения квартиры. А вентиляционная система с автоматическим датчиком регулирования будет поддерживать оптимальный уровень микроклимата внутри комнат.

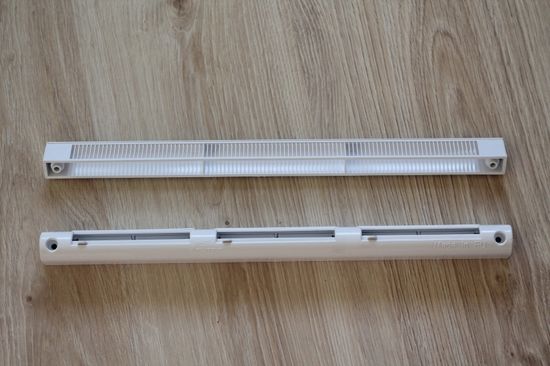

Приточный клапан

Принцип работы автоматических клапанов приточной вентиляции на окнах основан на движении заслонок внутри него, через которые и поступает свежий воздух. Если уровень влажности в помещении не критичен, или на улице сильный ветер, они закрыты и ничего не пропускают.

Автоматические клапаны срабатывают от датчика влажности

Но когда сработает датчик повышенной влажности, заслонки автоматически открываются. И прибывают в таком положении, пока влажность не понизится.

к содержанию ↑

Преимущества приточных клапанов вентиляции на окнах

  • не образуют сквозняков
  • не нарушают звукоизоляцию
  • гарантируют естественное поступление воздуха извне

Проветривание квартир, путем открывания или откидывания створок, сводит на нет преимущества герметичных пластиковых окон, не позволяя, при этом обеспечить нормальный микроклимат в помещении, ухудшается энергосбережение помещения (тепло уходит наружу), возникает дополнительный шум со стороны улицы.

Специальные устройства, такие, как приточные клапаны, позволяют обеспечить нормальный приток воздуха, при закрытом положении окна, сохранив все преимущества герметичных пластиковых окон. Поэтому применение оконных приточных клапанов в современном строительстве становится все более частым.

Специалистам оконного бизнеса давно известны проблемы, связанные с нарушением воздухообмена в квартире при установке современных герметичных пластиковых окон. Существуют дорогостоящие устройства для решения проблемы нормального воздухообмена в помещении, что не позволяет их использовать массово.

И здесь на помощь приходят специальные приточные устройства – климатические и вентиляционные оконные клапаны. Клапаны стоят недорого и элементарно устанавливаются на окно, являются наиболее доступным средством для восстановления воздухообмена. Вентиляционные клапаны не допускают снижение качества воздуха, а также повышения относительной влажности в квартире, приводящей к образованию конденсата и как следствие плесени, которая портит и разрушает внешний вид окон и вдобавок, неблагоприятно влияет на здоровье человека.

Герметичное пластиковое окно, на котором установлен вентиляционный клапан будет постоянно обеспечивать помещение чистым воздухом, а также защитит Вас от уличного шума. Такой клапан для окон обеспечит нормальный приток воздуха, и не создаст сквозняков, предотвратит окна от запотевания и выпадения конденсата.

к содержанию ↑

Популярные марки клапанов приточной вентиляции на пластиковые окна

Самыми продаваемыми клапанами с вентиляцией на окна из ПВХ являются: бренды Air-Box и Aereco.

Чтобы установить приточный клапан Aereco, в профиле вырезают отверстие



Они отличаются друг от друга лишь способом установки:

Клапан бренда Air-Box прикрепляется уже на вмонтированное окно из ПВХ и при этом не нужна фрезеровка створки.

Клапан бренда Aereco устанавливается на оконную створку с фрезеровкой. Т.е. створку нужно травмировать.

к содержанию ↑

Видео про приточные оконные клапана

Рекомендуем посмотреть видео по самостоятельной установке оконного приточного клапана.

Поделиться с друзьями в социальных сетях:

Приточные клапаны для пластиковых окон своими руками

Плесень на откосах, духота и «плачущие» окна – последствия герметичности современных пластиковых окон. Проблемы решаются установкой приточного вентиляционного клапана на пластиковые окна.

Вентиляционные приточные клапаны для окон ПВХ монтируются на верхнюю часть оконной створки, создавая приток воздуха в помещение. Особая конструкция вентилируемых окон предотвращает шум с улицы, обеспечивая тишину и покой, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых, пластиковых и деревянных окон.

Имея некоторые навыки и пользуясь нашей инструкцией, вы сможете организовать приточную вентиляцию пластиковых окон своими руками.

Содержание

  1. Как работает приточный клапан
  2. Эффективность приточного клапана
  3. Необходимость приточных клапанов на пластиковые окна
  4. Приточная оконная ручка
  5. Установка приточного клапана на окно своими руками

приточный клапан работает

незаметный и эффективный способ проветривания

Правильно обустроить оконную приточную вентиляцию можно, только поняв механизм ее работы. Это особенно важно, так как для установки клапана самой обычной конструкции потребуется вырезать в окне отверстие шириной 1 см и длиной около 30 см. По окончании работы он закрывается гидроблоком. Снять клапан не получится, чтобы не открывать вентиляционную щель на оконном профиле.

Приточный клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух засасывается в помещение и выталкивает более теплый воздух в вытяжные вентиляционные каналы. Движение обеспечивается за счет перепада давления, поэтому естественная вентиляция работает при температуре наружного воздуха менее +5 градусов. Летом пассивная вентиляция будет работать только с принудительной тягой.

Таким образом, для работы приточного клапана необходимы следующие условия:

  • В квартире должна быть исправна вытяжная естественная вентиляция. Для проверки ее работы следует закрыть дверь в квартиру, открыть окно в комнате как можно дальше от вентиляционного канала и приложить к решетке листок бумаги. Если он держится, капот в порядке. Даже когда вытяжка плохо тянет, клапан немного улучшит кондиционирование воздуха в квартире, но его эффективность будет низкой;
  • Температура воздуха на улице менее +5 градусов;
  • В квартире должен быть свободный воздухообмен между комнатами. То есть двери открыты или под ними есть зазоры шириной 2 см. Можно сделать вентиляционные отверстия в нижней части дверей общей площадью 130 кв.см для дверей ванной и 200 кв.см для кухни;
  • Для предотвращения утечек воздуха со стороны входа входная дверь должна быть максимально уплотнена.

Многие владельцы опасаются примерзания вентиляционного приточного клапана для окон ПВХ. Ведь при неправильной регулировке клапана приточной вентиляции явление возможно. Об этом свидетельствуют многочисленные отзывы владельцев пластиковых окон. В сильные морозы клапан нельзя закрывать полностью.

Тогда он будет прогреваться теплым воздухом из помещения и исключается обледенение пластикового окна с вентиляцией.

Если вентиляционный клапан необходимо полностью закрыть, зазор для подачи воздуха герметизируется снаружи. Щель закрывается очень аккуратно, обеспечивая полную непроницаемость.

А вот увеличения шума в квартире после установки клапана приточной вентиляции на пластиковое окно пугать не стоит. Щель для подачи воздуха очень маленькая, поэтому звукоизоляция несколько снизится, что подтверждают отзывы на приточные вентиляционные клапаны для пластиковых окон.

КПД приточного клапана

если клапан не работает

Этот вопрос наверняка возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить деньги впустую, проверьте ожидаемую производительность перед покупкой клапана.

Снимите уплотнитель с верхней части створки. Его не нужно обрезать, просто оставьте висеть. Чтобы уменьшить поток воздуха, верните кусок резинки на место. Оставьте окно в таком состоянии на несколько дней. Обратите внимание на следующие параметры:

  • комнатная температура;
  • наличие конденсата на стекле;
  • есть ли уличный шум;
  • есть сквозняк.

После эксперимента пломба вставляется на место.

Кстати, температура воздуха в помещении после установки приточного вентиляционного клапана для пластиковых окон будет ниже. Ведь в помещение попадает холодный наружный воздух. Если в квартире отличное отопление, хозяева даже не заметят разницы в 2-3 градуса. В противном случае вам придется отказаться от установки вентиляционного клапана на пластиковое окно и задуматься о приобретении приточной установки с подогревом воздуха.

Необходимость приточных клапанов на пластиковые окна

самый здоровый способ подачи воздуха в квартиру

Есть собственники, предпочитающие тепло свежему воздуху. И они ошибаются. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания». Это относится конкретно к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. По данным ВОЗ, от болезней, вызванных плохим качеством воздуха в помещениях, ежедневно умирают 5000 человек. Именно внутренний воздух, а не загрязненный уличный воздух! В Америке от болезней, вызванных повышением концентрации радона в квартирах, умирает до 30 тысяч человек в год. Газ выделяется из земли, строительных материалов и скапливается в домах, не оборудованных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приспособлений.

Кондиционер не заменяет вентиляцию пластиковых окон!

Приточная оконная ручка

Ручка клапана

Вентиляционный клапан для пластиковых окон устанавливается вместо штатной ручки. Многие владельцы окон ПВХ не хотят устанавливать приточные вентиляционные клапаны, выступающие за пределы створки. Для них создано удобное решение, позволяющее проветривать помещение, не нарушая внешний вид.

Преимущества оконной вентиляции в виде ручного клапана:

  • Вентиляционный клапан находится в том месте, где обычно появляется конденсат на пластиковом окне. Клапан создает естественное движение воздуха, что особенно важно в холодное время года;
  • Комбинация ручного клапана и вытяжной системы вентиляции создает здоровый микроклимат в помещении, удаляет излишнюю влагу;
  • Клапан приточный вентиляционный в виде ручки для пластиковых окон прямоточной конструкции. По законам физики, проникая в теплое помещение, холодный воздух не создает конденсата. То есть клапан зимой не замерзнет;
  • Клапан оснащен воздушным фильтром, который не пропускает пыль в помещение. Фильтр меняется каждые полгода.

Клапан приоткрытый

По клапану приточно-вентиляционному ручкообразному пока отзывов мало, т.к. это новинка. Но принцип его работы аналогичен хорошо зарекомендовавшим себя вентиляционным устройствам для металлопластиковых окон. Эта конструкция также подходит в качестве вентиляционного клапана для алюминиевых окон.

Установить клапан для вентиляции пластикового окна своими руками несложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах створки окна. Все крепления включены.

Установка приточного клапана на окно своими руками

работу лучше выполнять в спецодежде

Установить приточный вентиляционный клапан на пластиковое окно можно самостоятельно. Опытный домашний мастер потратит на это не более часа.

Вам понадобятся следующие инструменты:

  • линейка;
  • отвертка или отвертка;
  • острый нож;
  • клапан.

Приточный клапан для пластиковых окон своими руками устанавливается на створку окна. Сначала нужно сделать отметку посередине верхней части створки с помощью линейки. Порядок работы зависит от конструкции клапана. Так в некоторых случаях для оснащения окна вентиляцией достаточно заменить уплотнительную секцию на идущую в комплекте. Для других моделей придется сделать зазор в профиле. При выборе вентиляционного клапана для алюминиевых окон предпочтительнее остановиться на первом варианте, так как аккуратно вырезать приточную щель в домашних условиях сложно.

Фирмы-производители обычно снабжают свои устройства подробной инструкцией, позволяющей обустроить вентиляцию пластикового окна своими руками.

Пошаговая инструкция по установке приточного клапана для оконной вентиляции на видео:

Air-Box

Air-Box

Air-Box

® Эффективное и недорогое решение проблемы духоты, влажности, запотевания и плесени в помещении.

Air-Box

® Модели

Простая установка

Технические характеристики

  Air-Box Comfort Воздушная камера ECO
Воздухопроницаемость 1-43м3/ч 1-39м3/ч
Цвет

Белый

Антрацит

Материал АБС, ПВХ
Установка (без фрезерования или сверления) Подходит для всех марок окон ПВХ, открывающихся внутрь

Заказ

  • При установке герметичных окон ПВХ нарушается заложенный проектом естественный воздухообмен, что приводит к ряду проблем. Ухудшается комфортность проживания: повышается влажность, ухудшается качество воздуха, появляется вероятность грибкового поражения конструкций. Приточные оконные клапаны позволяют обеспечить стандартный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

  • При таком проветривании окно приоткрывается по периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такая вентиляция подразумевает управление, а приточный вентиляционный клапан, выполняя шумозащитную функцию, работает непрерывно, обеспечивая приток воздуха в подпотолочную зону, тем самым исключая сквозняки и перепады температуры.

  • Уходя на работу, оставляя окно открытым, снижается уровень безопасности жилья, попадает пыль, влага в дождь, насекомые. При закрытых окнах без оконного вентиляционного клапана в помещении происходит скопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта.
    Производительность любых пассивных приточных устройств, принцип работы которых основан на разности давлений внутри и снаружи помещения, максимальна в осенне-зимний период времени, когда перепад давления (тяга) имеет наибольшую разницу. В теплый период времени перепад давления имеет минимальный перепад, соответственно и КПД минимален. Кроме того, тяга, создаваемая разницей давлений, зависит от массы различных внешних факторов: расположения дома, высоты здания, наличия или
    отсутствие различных климатических явлений и др.

  • Правила ЕС

    рекомендуют проветривать помещение до 4 раз в день по 15-30 минут, что невозможно или крайне неудобно. В помещениях с газовыми плитами особенно опасно отсутствие кислорода, т. к. увеличивается вероятность затухания газовой горелки. Наличие оконного вентиляционного клапана позволяет в большинстве случаев отказаться от принудительной вентиляции, особенно зимой.

  • При нормальной работе системы отопления — нет. Воздухопроницаемость впускных клапанов Air-Box регламентируется нормативными документами. Кроме того, оконный приточный клапан имеет возможность плавно регулировать подачу воздуха.

  • Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается или нагревается и снова подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимого притока свежего воздуха.
