Как сделать окно из дерева самому. Сборка оконной рамы

Содержание

Как сделать окно из дерева самому. Сборка оконной рамы
- Резка стекла.
- Установка стекла.
Как сделать евроокна своими руками. Деревянная оконная рама своими руками: все гениальное просто
- Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно
- Правильно выбираем материал: деревянные оконные рамы своими руками
Деревянные окна на дачу своими руками. Установка рамы в проем
Видео окно . Простой деревянный профиль и стеклопакет.

Как сделать окно из дерева самому. Сборка оконной рамы

Подготовка к сборке оконной рамы из дерева

Размер окна определяет его конфигурацию. Решив впервые сделать оконную раму из дерева, следует учитывать, что проще всего изготовить стандартные изделия. Чтобы изделие было качественным и прослужило долго, необходимо купить клееный брус из сосны. Он менее подвержен кручению, что является неоспоримым преимуществом данного материала.

Важно правильно выбрать вид остекления. Оно может быть двойным или одинарным. Первое чаще всего применяется в районах с суровым климатом, такие окна устанавливают в домах. Для летней кухни и балкона достаточно сделать окна с одинарным остеклением. Опытные мастера изготавливают их за 1 день.

Работа начинается с разметки брусков, на них нужно выбрать пазы. Проще всего это сделать фрезой, ее устанавливают на электрическую дрель. Нижние пазы необходимы для того, чтобы установить раму в профиль коробки, а верхние понадобятся для монтажа стекла. Места соединения следует проклеить столярным клеем.

Собирать оконную раму следует в соответствии с чертежом, процесс похож на сборку коробки. Когда работа будет завершена, оконную раму необходимо положить на пол до полного высыхания клея.

Для того, чтобы правильно выполнить монтаж сделанных своими руками окон, потребуется заранее вырезать отверстия в стене. Важно убрать строительный мусор и грязь.

В стенах необходимо просверлить отверстия, впоследствии в них будут помещены дюбеля. Шаг между отверстиями не должен превышать 80 мм.

Наиболее качественное крепление достигается за счет использования саморезов. Когда короб будет установлен, все щели следует “задуть” монтажной пеной. Можно использовать другие теплоизолирующие материалы.

При установке окон важно соблюдать геометрию. Углы должны быть строго 90°, отклонение не более 1 мм из расчета на 1 м.

Резка стекла.

Материал укладывают на ровную поверхность без бугорков. Это очень важный момент, ведь на неровной поверхности хрупкий материал может треснуть. Для работы подходит стол.
Делается разметка. Затем на стекло необходимо положить линейку.
Стеклорез следует прижать к материалу, а потом провести им по стеклу вдоль линейки. На материале должна остаться сплошная царапина.
Стекло сдвигают на край стола, размещая так, чтобы линия отреза совпала с краем.
Часть стекла, которая лежит на столе, следует придерживать одной рукой, а другой нужно слегка надавить на часть, висящую над полом. Нажим следует усиливать до тех пор, пока стекло не разломится по прочерченной стеклорезом линии.

Лучше всего заранее потренироваться на старом куске стекла, а потом уже вырезать новое.

Есть еще 1 вариант остекления. Нужно снять мерки, а потом заказать резку стекла в мастерской. Когда работа будет выполнена, материал следует забрать, привезти на дачный участок и вставить в раму.

Установка стекла.

Лист помещается в раму. Потом вынимается, по его краям наносится силиконовый герметик. Стекло устанавливают на место.
Фиксация штапика. Каждый элемент рамы необходимо замерить. Штапик нарезают а концы выпиливают под углом 45°.
Силиконовый герметик наносят на стекло в тех местах, где будет установлен штапик, который затем прибивают мелкими гвоздями.

В результате использования силиконового герметика и штапиков стекло будет надежно зафиксировано в раме и не будет щелей. Устанавливая окна, важно следить за тем, чтобы все щели были задуты монтажной пеной. Если их не убрать, то образуются мостики холода.

Работая со стеклом и деревом, не следует забывать о защите. Руки закрывают перчатками, а глаза при резке стекла – специальными очками.

Устанавливая готовый стеклопакет в раму, не нужно забывать о монтаже подоконника. Он может быть выполнен из разных материалов. Когда окна будут надежно зафиксированы в проеме, их покрывают грунтовкой, а потом красят. Со стороны комнаты может быть использована любая краска, а вот для окрашивания стороны, выходящей на улицу, стоит использовать краску, устойчивую к перепадам температуры.

Как сделать евроокна своими руками. Деревянная оконная рама своими руками: все гениальное просто

Фото с сайта: osnovam.ru

В строительстве веяния прогресса внедряются быстрее и проще любой иной отрасли, потому пластиковые окна уже давно перестали быть диковиной даже в нашей стране, где так силен дух консерватизма.

Однако удовольствие сменить окна на металлопластиковые конструкции далеко не дешевое, а как быть, когда средства и сроки поджимают, а руки растут как раз из того места, из которого нужно? На самом деле, изготовление оконных рам из дерева своими руками не такое уж и сложное дело, чтобы любой домашний мастер, который действительно на ты с древесиной, побоялся за него взяться. Минимум опыта и навыков, огромное желание и некоторая сноровка, материалы и сырье, вот все, что потребуется в работе.

Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

Фото с сайта: wixstatic.com

Естественно, при строительстве дома, или же при капитальном его ремонте будет довольно глупо рассчитывать, что не имея совершенно никакого опыта и практики, вы сможете сделать оконную раму своими руками, да еще и не одну, а все, что требуются.

Однако если нужны окна на веранду, в сарай или же иную хозпостройку, то обязательно стоит попробовать, так как большого ума для этого вовсе не нужно.

Основные правила, которые нужно выучить, словно священное писание, это соблюдать герметичность, а также верно рассчитать геометрию оконного рамного блока, вы уясните по ходу работы, но сперва стоит хорошенько подготовиться, без чего справиться удастся едва ли.

Важно

В изготовлении оконной рамы своими руками самое сложное, это сделать из обычного бруса профиль для рамы. Тут обязательно потребуется спецоборудование, без которого очень сложно сделать всю работу качественно. Потому очень важно иметь пол рукой все необходимое еще до того, как вы приступили к работе, иначе можно потерять много времени, но так и не добиться более-менее приемлемых результатов.

Стоит понимать, что древесина, это действительная огромная находка для человечества, она невероятно податлива и прекрасно поддается обработке, надежна, долговечна, а также способна обеспечить в помещении уникальный микроклимат, сберегает тепло, при этом не отсекая свободное движение воздушных масс.

Изготовление деревянных оконных рам надо продумать заранее, правильно выбрать, а также приобрести материалы, сырье и инструментарий, и только после этого можно приступать к труду.

Естественно, такой качественной обработки древесины, а также настолько качественной сборки, как на производстве, добиться получится едва ли, однако получить в итоге деревянные рамы для окон неплохого качества возможно, если строго соблюдать технологию, о которой мы и расскажем.

Правильно выбираем материал: деревянные оконные рамы своими руками

Естественно, проще всего просто пойти в магазин со своими замерами и выбрать или же заказать оконный блок у мастера, который точно сделает все, как нужно. Но это самый простой путь, который рукастые народные мастера стараются обходить стороной.

Для начала, разбираясь, как сделать оконную раму своими руками, надо обратить особое и пристальное внимание на выбор материала, ведь от его верного выбора может зависеть прочность, надежность, а также функциональность всей конструкции.

Кроме всего прочего, разные сорта дерева имеют также не одинаковую долговечность, потому обязательно задуматься.

Фото с сайта: prichal-2.ru

Для начала, уясните, что оконные рамы из дерева своими руками могут быть со съемными стеклами, но без проблем можно соорудить и собственный, герметичный стеклопакет.

Потрудиться и помучиться придется несколько дольше и больше, но в этом нет совершенно ничего заоблачно сложного.

Именно для учета всех подобных нюансов и нужно правильно подобрать породу древесины, чтобы потом не кусать локти и не посыпать голову пеплом.

Наиболее дорогостоящим, и как говорят, элитным материалом деревянной рамы для окна своими руками является дуб, прочный, словно скала и долговечный, почти как камень. Однако стоит быть готовым к тому, что уже сам материал может обойтись чуть ли не дороже металлопластиковой конструкции в сборе, так как дубовые окна всегда в цене. Брать дуб стоит только тогда, когда вы полностью уверены в результате, а также имеете достаточный опыт работы с такого рода древесиной.
Чтобы не путаться, как сделать оконную раму в домашних условиях и не испортить космически дорогой материал, можно брать березу, которая очень прекрасно поддается обработке, при этом способна прослужить десятилетия без проблем. Она стоит гораздо меньше дуба, имеет удивительный светлый оттенок и великолепную текстуру древесины, но вот достать ее бывает проблематично.
Наиболее бросовым и доступным для каждого материалом является, конечно же, сосна. Раздумывая в первый раз, как самому сделать оконную раму из дерева, стоит выбирать именно сосновый брус. Такое дерево легко, его очень просто обрабатывать, а прослужит оно довольно долго, тем более, при правильной эксплуатации.

Источник: https://detali-interera.ru-land.com/stati/kak-sdelat-okno-montazh-ramy

Деревянные окна на дачу своими руками. Установка рамы в проем

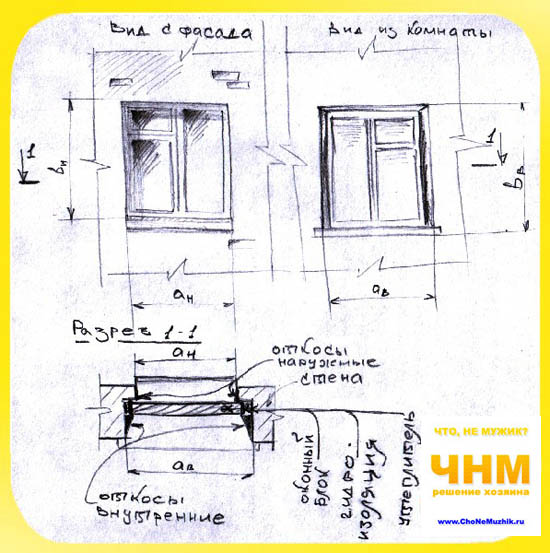

Общая схема конструкции

Деревянные окна для террасы на дачу, а также любые другие оконные конструкции монтируются по вполне определенному алгоритму.

Работы выполняем так:

В качестве основания для установки окон используем короб, зафиксированный в проеме и жёстко закреплённый на несущих конструкциях . Без короба монтировать окно можно только в том случае, если дом изготовлен из кирпича или других материалов, дающих минимальную усадку.
При монтаже под нижнюю часть оконной рамы устанавливаем опорные деревянные колодки . Эти детали нужно размещать на расстоянии не менее 150 мм от угла конструкции, иначе есть риск, что каркас окна треснет в результате температурной или иной деформации.

Выравнивание окна в проеме

Раму устанавливаем на колодки и выравниваем в проеме по уровню . Для выравнивания используем пластиковые монтажные клинья, которые забиваем в зазор между нижним краем окна и опорной колодкой.

Обратите внимание!
Чтобы конструкция не смещалась в проеме во время установки, по бокам можно установить так называемые дистанционные колодки.
После завершения монтажа их извлекают во избежание деформации.

Используя дрель, просверливаем в раме сквозные отверстия . Затем напротив них проделываем гнезда в несущей конструкции, которые используем для фиксации окна в проеме турбовинтами или анкерными болтами. Шляпки крепежных отверстий при этом заглубляем в раму, чтобы они не выступали над плоскостью, на которую будет опираться стекло.

Крепим пластины так, как показано на фото

Также деревянные террасные окна для дачи можно устанавливать и на монтажные пластины . Для этого до помещения конструкции в проем крепим к наружным плоскостям перфорированные детали из оцинкованного металла, которые затем пригибаем к стене и фиксируем саморезами длиной не менее 60 мм.
Когда каркас будет закреплен, навешиваем створки на петли .

После завершения закрепления повторно выравниваем конструкцию в проеме, а затем вынимаем дистанционные колодки. Зазор между рамой и проемом заполняем полиуретановой монтажной пеной. Нам остается только установить снаружи водоотливную планку, изнутри закрепить подоконник, а также перекрыть монтажные швы наличниками.

Видео окно . Простой деревянный профиль и стеклопакет.

дерево и пластик, особенности изготовления, инструменты

Самостоятельное строительство предполагает наличие знаний и умений обращения с различными инструментами и материалами. Мастер должен четко понимать технологию возведения фундамента, стен, плит перекрытия и крыши. Наиболее сложной во всех отношениях задачей считается изготовление окна своими руками. Дело это ответственное и трудоемкое, требующее продуманного планирования, внимательности и точности на каждом этапе исполнения.

Содержание

Преимущества окон из дерева и пластика
Необходимые инструменты и материалы
Изготовление окон своими руками
Из пластика
Из дерева
Особенности работы
Окончательный монтаж окна

Преимущества окон из дерева и пластика

Из дерева можно сделать экологичную раму любой конфигурации

Преимущества окон из древесины:

экологическая чистота;
отличные вентиляционные свойства;
легкость и простота обработки;
низкая теплопроводность;
устойчивость к механическим воздействиям;
долговечность;
презентабельный внешний вид
прочность.

Натуральный материал обладает способностью впитывать влагу при ее излишке и отдавать, когда в помещении ее недостаточно. Благодаря этому обеспечивается создание и постоянное поддержание комфортного и здорового микроклимата.

Современные изделия из пластика тоже имеют солидный список положительных качеств:

сохранение формы независимо от условий окружающей среды;
устойчивость к сырости и перепадам температур;
невосприимчивость к коррозии, грибку и плесени;
длительный срок эксплуатации;
точность поверхностей, плотное прилегание к раме;
широкий ассортимент цветовых решений.

Кардинальное различие между материалами состоит в том, что древесина «дышит» и боится сырости, а полимер полностью герметичный и не портится от влажности.

Необходимые инструменты и материалы

Инструменты для ручного изготовления деревянного окна

Чтобы сделать качественные деревянные окна своими руками, стандартного набора домашнего мастера будет недостаточно. Потребуется профессиональное оборудование. В процессе изготовления будут прорабатываться пазы и крепежные конструкторские элементы, предполагающие абсолютную точность в размерах и углах распиливания заготовок.

Чтобы изготовить оконную раму своими руками из дерева, следует приготовить такие инструменты и материалы:

электрорубанок, циркулярная пила, ручной фрезерный станок по дереву, шлифовальная машина;
стамеска;
молоток;
уровень, рулетка, угольник, транспортир, маркер;
шуруповерт с функцией сверления, строительный пистолет;
рамный уголок;
саморезы, гвозди, анкерные болты;
малярная кисть;
пропитка, морилка, краска;
петли.

Если планируется сделать окно из ПВХ профиля, понадобится сварочное оборудование для стыковки фрагментов рамы.

Изготовление окон своими руками

При изготовлении окна из пластика своими руками его стоимость получится в 2 раза ниже

Технология изготовления оконных блоков примерно одинакова по своей сути, различается только по методике создания углов конструкции. В первую очередь определяется размер окна и делается подробный чертеж. Затем проводится расчет потребности в материалах и их закупка. Перед началом работы следует подготовить широкий устойчивый стол с ровной поверхностью, превышающую по размерам раму.

Из пластика

В домашних условиях пластиковые окна делают из профиля, внутри которого установлена стальная пластина для придания конструкции жесткости и прочности. Если покупать отдельно материал и фурнитуру, стоимость будет в 2-2,5 раза ниже, чем изготовленное на заказ изделие. В каталогах компаний представлены профили разной толщины и цвета, поэтому с выбором не возникнет затруднений.

Важно ровно соединить углы профиля

Пошаговая инструкция сборки пластиковых окон:

Проведение замеров, нанесение разметки. Необходимо убедиться, что каждый угол подготовлен к резке под углом ровно 45 градусов, а расстояния между контрольными точками соответствуют друг другу до миллиметра.
Распиливание прогонов на заготовки. Делать это нужно под прямым углом инструментом с небольшой скоростью движения режущего фрагмента. Стандартной болгаркой пользоваться не допускается, так как диск плавит полимер.
Проведение спайки угловых фрагментов. На верстаке делаются направляющие полозья, куда укладываются части рамы. Затем проводится нагрев их краев и соединение. Результат проверяется угольником, при необходимости проводится коррекция.
После полного остывания процедура повторяется, пока не будет собран единый монолитный контур в виде прямоугольника.
Удаление следов сварки. Проводится острым ножом и стамеской. Если по неосторожности образовались дыры, они заполняются жидкими гвоздями или расплавленным силиконом.
Изготовление стеклопакета. Сначала нужно нарезать нужное количество одинаковых по размерам стекол. Затем делаются рамки, которые по углам свариваются или спаиваются. Потом поэтапно проводится склеивание деталей. Число камер выбирается исходя из климатических условий региона.
Готовый стеклопакет вставляется в раму. Настройка проводится с помощью пластиковых прокладок. После выравнивания изделие фиксируется штапиками с резиновыми уплотнителями.

В заключение устанавливается фурнитура — ручки, механизмы вертикального и горизонтального открывания, петли.

Из дерева

Перед изготовлением стеклопакета стекла необходимо хорошо вымыть и обезжирить

Работать с деревом немного проще, чем с ПВХ, но и здесь есть множество нюансов. По конструкции окно из бруса представляет собой остекленную раму, установленную в прямоугольный каркас на стене здания.

Деревянная оконная рама своими руками изготавливается в такой последовательности:

Проведение замеров проема. Проверяется вертикаль и горизонталь, отклонения учитываются и наносятся на схему. В результате должна получиться правильная прямоугольная фигура. Размер коробки берется на 2-3 см меньше проема.
Изготовление косяка. Используется доска сечением 50х150 мм. В ней делается паз под раму и зубья для крепежа. Соединение в углах проводится по технологии шип-паз. Перед этим стыки густо промазываются столярным клеем. После проверки точности сборки рама закрепляется стальными уголками.
Изготовление рамы. Берется брус 50х50 мм и распиливается на заготовки, соответствующие по размерам сторонам каркаса. Ширина и высота делается на 2 мм меньше, чем у рамы. Соединение проводится на штифты с заполнением клеем и последующим усилением уголками.
Установка фурнитуры. В раму врезается ручка с замком, навешиваются петли. Древесина обрабатывается антисептиком и гидрофобным препаратом. После просыхания наносится краска, лак или гидрофобная пропитка.

В завершение вставляется стеклянная часть. Выбор делается в пользу одинарного стекла или стеклопакета по аналогии с изделием из ПВХ.

Перед монтажом штапиков по краям рамы наносится дорожка из прозрачного силикона.

Особенности работы

Чтобы внутри не скапливалась влага, можно использовать для засыпки бетонит или кошачий наполнитель

Изготовление окон в домашних условиях имеет ряд особенностей, которые нужно учитывать в работе.

Стеклопакеты нужно делать полностью герметичными, чтобы избежать запотевания. Предварительно рекомендуется насыпать в соединительные профили сорбент, который впитает в себя влагу.
Дерево склонно к усыханию и деформации. Чтобы этого не происходило, нужно регулярно обрабатывать раму защитными средствами. Другой вариант — приобрести клееный брус или пиломатериал из ценных пород древесины (дуб, кедр, лиственница).
Между рамой и коробкой в любом случае есть щель для свободного открывания. Чтобы избежать сквозняков, в таких местах следует установить уплотнитель из резины или поролона.
Не следует забывать о подоконнике. Его тоже можно сделать самостоятельно, склеив из нескольких досок или брусков, обработав затем в тон окну.
Во время работы нужно соблюдать меры безопасности. Электрические приборы должны быть заземлены, а при пользовании ими нужно стелить резиновый коврик. Руки следует защитить перчатками, а глаза очками или забралом.

Даже при отсутствии профессиональных навыков, можно самостоятельно сделать красивое и крепкое окно. Для этого нужно щепетильно выполнять каждый этап работы, не спешить, перепроверять все замеры и расчеты.

Окончательный монтаж окна

Сначала проводится установка рамы. Она вставляется в проем и выравнивается клиньями. Затем сквозь заранее сделанные отверстия проводится бурение дыр в стене. В них вставляются анкерные болты, выполняется их затягивание. Здесь нужно не перестараться, чтобы не покривить раму. Потом в проем вставляются 2-3 распорки и в щели подается монтажная пена. Делается это поочередно с каждой стороны слоями не более 5 см толщиной. Через сутки распорки убираются и на петли навешивается рама. Заключительным этапом является установка подоконника, отлива и обустройство откосов.

Как сделать деревянное окно своими руками всего за 15 минут! Сделай сам.

Как собрать окно.

Ниже приведено руководство по сборке оконного комплекта. Если вам потребуется дополнительная помощь, позвоните нам по телефону 01782 980468.

Что вы получаете

Головка, порог, косяки, ригель/импост (свободный).
Створки (в сборе, готовые к установке проемов)
Штапик для остекления, свободный для нарезки по длине
Уплотнительная прокладка створки для нарезки по длине
Многоригельные замки с ответной планкой и ручками
Фрикционные петли
При необходимости могут быть предоставлены размеры стекла

Что вам понадобится

Дрель/шуруповерт
Резиновый молоток
Винты — 5,0 x 80 мм для рамы, 4,0 x 25 мм для петель и замков
Клей для наружных работ — перед сборкой убедитесь, что все поверхности склеивания чистые.
Большой зажим или ремень
Наждачная бумага / Шлифовальный станок
Ремесленный нож
Рулетка (для проверки площади)

Этап 1 — Разметка

Расположение верхней части, подоконника и косяков (в зависимости от стиля ригеля и импоста) Убедитесь, что канавка для порога, если применимо, находится в нижней части окна.

Этап 2 — Склеивание соединений

Теперь вы должны быть довольны компоновкой рамы, поэтому возьмите клей, нанесите на все соединения (пазы и шипы вместе с дюбелями), а затем соедините компоненты вместе, ваши ригели и стойки должны быть прикреплены дюбелями, головка косяка и прорезь под подоконник вместе с врезным и шиповым соединением.

Этап 3 — Соединения

Чтобы убедиться, что все соединения плотные и заподлицо, постучите по ним молотком. Используйте зажим, чтобы закрыть любые плотные соединения.

Этап 4. Сверление и фиксация

Просверлите направляющие отверстия диаметром 5,0 мм в верхней части головки и в основании порога для ваших косяков. Используйте винты 5,0 x 80 мм, чтобы закрепить косяки на месте.

Шаг 5 – квадратный?

На этом этапе ОЧЕНЬ ВАЖНО проверить квадратность рамы, измерив угол в угол по обеим диагоналям окна (обе диагонали должны быть одинаковыми). Кроме того, проверьте размеры ширины и высоты.

Шаг 6 — Шлифовка рамы

Удалите лишний клей с рамы влажной тканью. Затем отшлифуйте окно и створку, пока не получите желаемый результат.

Шаг 7. Установка подоконников и капельниц (если применимо)

Удалите пыль, затем нанесите клей на поддон и форму для капель, затем вставьте в канавки на лицевой стороне окна, для поддона к основанию окна, а для капель к верхней части окна. Оставьте клей сохнуть в соответствии с рекомендациями производителя клея.

Шаг 8. Установка прокладки створки

Отрежьте прокладку по длине с помощью канцелярского ножа, выровняйте ее с канавкой для прокладки, установите прокладку в канавку под прокладку, начиная сверху и снизу и заканчивая боковыми сторонами.

Шаг 9 — Установка замков

Прикрепите ручку многозапорного замка к створке с помощью винтов 4,0 x 25 мм.

Этап 10 — Установка петель

Сначала прикрепите фрикционные петли к створке — с помощью линейки измерьте примерно 3 мм от фальца на створке до конца плоскости на петле (до того, как она начнет скоситься под углом 45 градусов). Закрепите петли винтами 4,0 x 25 мм. Затем при открытых петлях опускаем створку в раму. Сдвиньте петлю вверх к косяку и закрепите на месте, снова с помощью винтов 4,0 x 25 мм.

Этап 11.

Установка ответных планок

Расположите ответные планки до небольшого фальца и на одной линии с фиксирующим механизмом. Закрепите на месте с помощью винтов 4,0 x 25 мм. Проверить работу створки и запорного механизма. Отрегулируйте положение петли, если створка с трудом запирается/отпирается (3 мм в шаге №10).

Этап 12 — Штапики

Штапики под углом по длине.

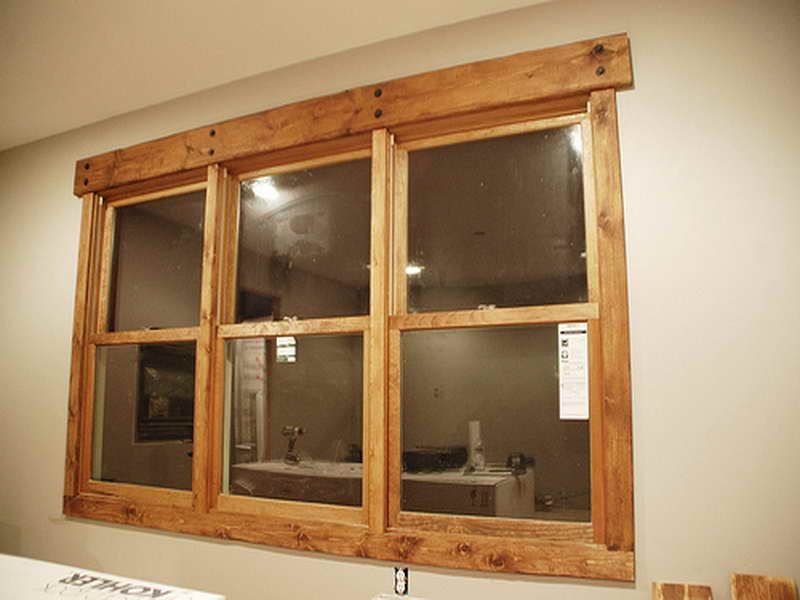

15 идей по изготовлению оконной рамы своими руками
