Комплектация и устройство конструкции пластиковых окон

Бесспорно, при выборе пластиковых окон полезно узнать устройство такого изделия, из чего оно состоит и как выглядит «внутри».

Пластиковое окно в Твери состоит из множества элементов, главный из которых профиль ПВХ. Внутри него располагается армирующий контур из оцинкованной стали.

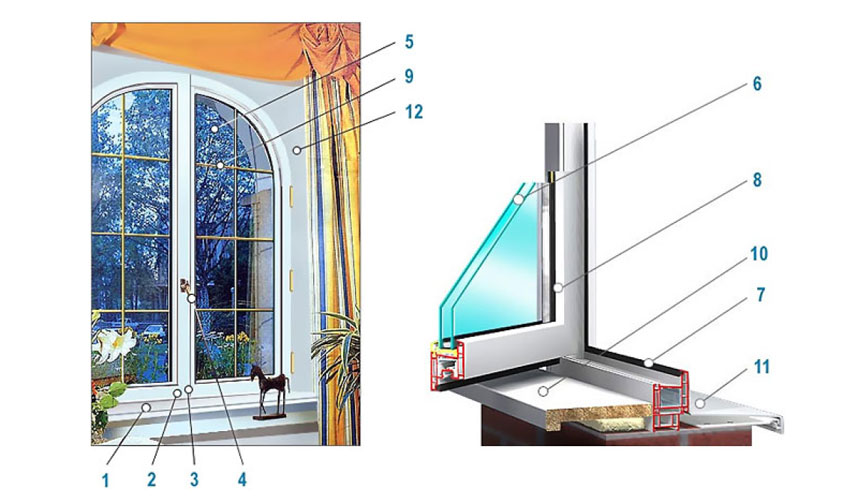

Устройство окна (элементы):

Рама (коробка)- это ключевая несущая деталь окна, которая обязана в точности воспроизводить размеры и форму оконного проёма, чтобы добиться наилучшей фиксации в проеме.

Армирующий профиль— это металлическая  пластина, размещенная внутри пластикового профиля ПВХ для придания жесткости окну.

Створка- это открывающаяся часть окна, основное назначение которой  -это  проветривания комнаты. Створки могут обладать многообразными  вариантами открывания (откидное, поворотное, повороно-откидное, раздвижное).

Импост— предназначен для соединения створок окна и деления конструкции на части. Примером вертикального импоста может стать  окно, горизонтального импоста —  дверь балконного блока.

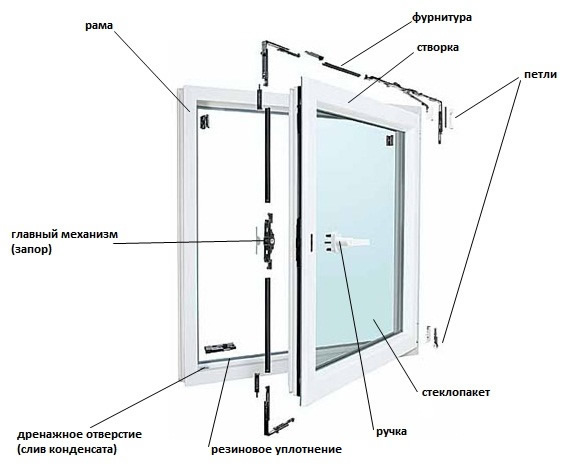

Фурнитура. К фурнитуре относятся: петли, на которых висят створки конструкции , ручки, замки для закрывания створок, механизмы расположенные внутри окна для выполнения функции открывания створок. В совокупности вся фурнитура предназначена для правильного и удобного открывания , закрывания и поворачивания створок вашего окна.

Стеклопакет. Разновидности : два стекла (однокамерный), три стекла (двухкамерный). Стеклопакет— воздухонепроницаемая конструкция, из нескольких стекол, которая герметично зафиксирована в профиле ПВХ. Для поглощения воды во избежание запотевания между стеклами размещена тонкостенная рамка из алюминия, покрытая кроме того молекулярным ситом.  Стекла в стеклопакете бывают различной толщины, а также с разным расстоянием между друг другом. Формула 4-16-4 обозначает, что стеклопакет однокамерный с 2-мя стеклами толщиной по 4 мм и расстоянием между стеклами 16 мм.

Резиновые уплотнители. Служат для уплотнения соединения   створок, рамы и стеклопакета. Предназначены для предотвращения попадания влаги и продувания, улучшая герметизацию.

Штапик. Этот элемент нужен для закрепления стеклопакета внутри створки.

Подоконник. Конструктивная  деталь окна, укладываемая на одном уровне с нижней частью рамы или непосредственно под ней. Подоконник несет в себе не только практическую пользу при эксплуатации окна, но также придает ему законченный вид.

Водоотлив. Это металлическое или пластиковое изделие, устанавливающееся с наружной стороны окна, и служащее для отвода воды, попадающей на окно.

Откосы  (или сэндвич панели) служат для закрытия стены в оконном проеме, несут в себе сразу несколько функций помимо очевидной эстетической, они также служат для утепления и герметизации окна.

Словарь терминов частей конструкции и фурнитуры пластиковых окон

Впервые столкнувшись с вопросом установки или замены пластиковых окон, некоторые покупатели решают сами понять, какая конструкция им больше подойдет, не полагаясь на продавцов оконных фирм. Однако, начиная знакомиться с материалом, они осознают, что из-за специфичных узкоспециальных терминов не до конца понимают, о чем речь.

Словарь терминов в пластиковых окнах

Армирующий профиль – конструкция из металла, находящаяся внутри оконного профиля, сделанного из ПВХ. Он влияет на уровень жесткости: чем больше усилен профиль, тем он считается качественнее.

Импост – часть оконной рамы, которая может быть вертикальной или горизонтальный. Данный элемент конструкции служит опорой для окна.

Камера – свободное пространство (полость) внутри профиля. Количество камер влияет на теплоизоляционные характеристики. Минимум может быть одна камера, максимум на сегодня – восемь.

Микровентиляция – вентиляционная система, при которой в створчатом элементе окна делается зазор для поступления воздуха.

Откос – часть проема, располагающаяся рядом с профилем сбоку. Как правило, откос делается либо пластиковым под цвет профиля, либо оформляется под интерьер помещения.

Отлив – конструкция, устанавливаемая снаружи окна. Функция отлива заключается в отведении воды, поэтому от правильности установки напрямую зависит срок эксплуатации всей оконной конструкции.

Переплет – конструкция, разделяющая окно на отдельные сегменты. От качества переплета и его структуры зависят эстетичность окна и его функциональность.

Притвор – место, где створка с импостом или другой такой же створкой.

Профиль – основа окна, главный его элемент. От качества профиля зависит, насколько комфортно будет в помещении в разное время года (на качество влияют особенности производства и материал). Оконный профиль составляет большую часть стоимости всего окна.

Профильная система — совокупность характеристик определенной оконной рамы. Каждый производитель, как правило, предоставляет разный выбор профильных систем, отличающихся по цене и качеству, а также старается внедрить нововведение, отличающее его продукцию от продукции других марок.

Рама – неподвижная часть окна, служащая основой для крепления и установки створок.

Рамный профиль – конструкция из нескольких профилей, надежно закрепленная в проеме.

Регулируемое проветривание – одна из систем проветривания, благодаря которой можно обеспечить приток воздуха в комнату на протяжении длительного времени, не допуская резкого перепада температур.

Самовентиляция – система обмена воздухом, предотвращающая появление и скапливание влаги внутри оконной конструкции.

Соединительный профиль – профильные элементы, позволяющие собрать разные части оконной конструкции в единое целое.

Створка – открывающаяся и откидывающаяся часть окна.

Створчатый профиль – элемент конструкции, формирующий створки.

Стеклопакет – два или более скрепленных стекла, пустое пространство между которыми заполняется воздухом или газом, в результате чего образуются камеры. Стеклопакет определяет эксплуатационные качества оконной системы.

Сэндвич – конструкция из двух пластин жесткого пластика, между которыми находится слой теплоизоляционного материала. Используется при установке окна и для обустройства откосов.

Фальц – опорная поверхность профиля для монтажа стеклопакета.

Фальцлюфт – расстояние между коробкой и створкой, без которого невозможна нормальная работа запорной арматуры.

Форточка – небольшая створка, открыв которую, можно проветривать помещение. Современные окна в большинстве случаев делаются без форточки.

Фрамуга – откидывающаяся створка, находящаяся внутри импоста и служащая для проветривания.

Фурнитура – различные устройства, созданные для открывания или закрывания окна, фиксации створок в определенном положении.

Штапик – рейка, фиксирующая стеклопакет.

Обслуживаем города, станицы и поселения

Строительство новых окон и их замена

В оконной индустрии мы используем много профессионального жаргона. В этом посте мы познакомим вас с нашим жаргоном и объясним разницу между сменными окнами и новыми строительными окнами.

Что такое запасное окно?

Сменные окна

предназначены для легкой установки в уже существующий оконный проем.

Если вы изучали, что такое сменные окна или как устанавливаются сменные окна, вы уже слышали множество терминов, которые мы используем. Некоторые родственные слова включают в себя модернизированные окна, замену окон с полной рамой, окна с гладкими ребрами, окна с блочной рамой и вставные окна. Мы объясним различия между всеми этими терминами ниже.

Модернизация Windows

Retrofit windows — это синоним замены окон. Сменные окна устанавливаются в уже существующие проемы практически без нарушения дома.

Замена полнорамного окна

Замена окна с полной рамой — это процесс замены окна, который требует полного удаления существующего окна до исходного чернового проема для окна (до исходных стоек стены). Это заблуждение, что только новые строительные окна используются для проектов по установке окон с полной рамой, окна с блочной рамой также используются для установки с полной рамой, потому что они также устанавливаются в черновой проем.

Изображение предоставлено: Brennan Enterprises

Сменная вставка окна

Замена вставного окна — это процесс установки нового окна, который требует помещения полностью собранного окна в существующую раму (представьте себе дополнительную раму в существующей раме). Окна-вкладыши иногда также называют карманными окнами и обычно используются с оригинальными оконными рамами из цельного дерева, только если оригинальная рама все еще находится в хорошем состоянии.

Изображение предоставлено: Brennan Enterprises

Блочная рама Windows

Окна с блочной рамой включают основную раму окна (левый и правый косяки, верхнюю перемычку, нижнюю направляющую) и все рабочие части окна внутри (створки, стекло, фурнитуру и т. д.). Окна с блочной рамой похожи на окна новой конструкции, за исключением того, что по периметру у них нет гвоздя. Мы используем блочные окна в проектах полной замены окон.

Заподлицо с плавником Windows

Окна с плавными ребрами обычно используются для установки в домах с лепниной снаружи (они могут использоваться на других фасадах дома, но чаще всего на штукатурке). Их иногда называют окнами с фланцами, окнами с Z-образной полосой или окнами с переходной рамкой. Окна с плавными ребрами похожи на вставные окна и находятся в существующей оконной раме. Внешний плавник простирается достаточно далеко, чтобы скрыть существующую раму. Узнайте больше об окнах с плавными ребрами, а также о том, почему и когда мы их используем, из видео ниже.

Изображение предоставлено: Brennan Enterprises

Комплект створки

Комплекты створки

также используются при замене окон. Комплекты для замены створок устанавливаются на существующие оконные рамы, образуя вкладыши откосов рамы и створки.

Что такое новое строительное окно?

Новые строительные окна изготавливаются для новых зданий и устанавливаются, когда стойки или обшивка еще открыты. Конструкция окон новой конструкции включает в себя «гребень для гвоздя», который представляет собой центральный фланец по периметру оконной рамы. Плавник используется для крепления окна на место и способствует гидроизоляции.

Изображение предоставлено: Коди Харви↗

В чем разница между новым строительством и заменой окон?

Существует распространенное заблуждение, что новые окна и сменные окна — это разные окна, хотя на самом деле производитель изготавливает одно и то же окно и спрашивает, в каких целях оно будет использоваться — в новой конструкции (с оребрением) или в замене (без оребрения). Это самая большая разница между окнами новой конструкции и сменными окнами — плавник гвоздя. Пластина гвоздя размещается напротив проема рамы и прибивается гвоздями или винтами к раме, обеспечивая дополнительный слой защиты от проникновения воды и воздуха.

В новых строительных приложениях вы можете создавать проемы на основе выбранных вами окон, но в заменяющих приложениях вы работаете с существующими проемами. Профессионалы по замене окон могут упростить процесс, предвидя и помогая вам решить любые проблемы с существующим каркасом или экстерьером дома.

С какими проблемами вы можете столкнуться в проекте замены окна?

Со временем ваш дом осядет и подвергнется воздействию природных элементов, что может повлиять на состояние каркаса, включая гниение или деформацию. Существующие проблемы и потенциальные проблемы необходимо учитывать при принятии решения о том, какой тип сменного окна и какой процесс установки использовать. Это включает в себя заказ окна нужного размера для существующего проема. Специалисты по замене окон должны учитывать защиту от атмосферных воздействий, потому что новые окна не имеют защиты, которую обеспечивают гвоздевые ребра для окон новой конструкции.

Изображение предоставлено: Brennan Enterprises

Нужна ли мне новая конструкция или замена окон?

Выбор между окнами новой конструкции и новыми окнами обычно довольно прост. В новых строительных зданиях, где шпильки все еще открыты, вы выберете новые строительные окна с гвоздевым гребнем, а в небольших проектах реконструкции, где вы используете существующий проем, вы выберете сменные окна, сделанные без гвоздевого гребня.

Для реконструкции с использованием существующего отверстия?

Подобрать сменные блочные рамы сменные окна. Окна для замены блочных рам используются в проектах по замене окон с полной рамой. Мастера окон удаляют существующее окно до первоначального чернового проема и используют эту возможность для поиска скрытых проблем. Профессионалы заказывают изготовление окон подходящего размера для чернового проема окна, минимизируя лишнее пространство вокруг оконного блока. Правильно установленные окна необходимы для предотвращения проникновения воды или воздуха.

Для переделки с открытием нового?

Выберите новое окно строительства. Если вы хотите создать новый проем в существующей стене или пристройку, проем для окна нужно будет обрамить. Выберите окно с гребнем гвоздя, который можно прикрепить к выступающим шпилькам.

Для переделки двери в окно?

Выберите новое окно строительства. При преобразовании дверного проема в оконный требуется новое обрамление, чтобы создать проем соответствующего размера для вашего нового окна. Новое обрамление означает, что шпильки будут открыты, что позволит установить окна новой конструкции.

Для реконструкции расширения проема?

Выберите новое окно строительства. Если вы хотите установить окно большего или меньшего размера, чем позволяет существующий проем, вашей команде придется переделать полость в стене для нового сменного окна. Выберите окно с гребнем гвоздя, чтобы его можно было полностью прикрепить к новым шпилькам.

У меня есть старые деревянные окна, но они не протекают, а рамы все еще в хорошем состоянии, мне нужна новая конструкция или замена окон?

Выберите вставку окон. Если вы хотите сохранить низкую стоимость вашего проекта или хотите сохранить оригинальные деревянные рамы, выберите вставные окна. Вставные окна — это вариант для деревянных оконных рам, которые все еще находятся в хорошем состоянии. Когда деревянная рама все еще находится в хорошем состоянии, внутри этой рамы можно установить новый оконный блок, но это уменьшает количество видимой поверхности стекла.

Можно ли использовать новые строительные окна для замены?

Новые строительные окна можно использовать для замены окон двумя способами. Помните, что единственная разница между окном новой конструкции и новым окном — это ребро гвоздя. Если вы хотите заменить окно и снимаете наружную обшивку стены до стоек стены, вы можете использовать новое строительное окно с гвоздевым гребнем. Если вы выполняете проект замены и не обнажаете каркас стены, вы можете удалить ребра гвоздей из окон, чтобы избежать изменения порядка окон без ребер.

Новые строительные окна дешевле замены?

Окна новой конструкции могут быть дешевле, чем новые окна, но стоимость действительно зависит от качества и количества заказываемых вами окон. Окна, предназначенные для новостроек и строителей, могут быть изготовлены по более низкой цене из-за объема.

Стоимость вашего проекта, вероятно, будет выше, если у вас есть существующий дом и вы хотите сделать реконструкцию или пристройку, используя окна с гвоздями. Ремонт с использованием существующих отверстий обычно более доступен, потому что требуется меньше труда. Учитывая количество производителей окон в отрасли сегодня, у вас будет множество вариантов по разным ценам. Мы рекомендуем работать с опытным специалистом, который поможет вам сделать правильный выбор для вашего дома.

Хотите узнать больше о том, как Бреннан может обновить внешний вид вашего дома?

Свяжитесь с нашей командой и запишитесь на бесплатную домашнюю демонстрацию.

Бесплатная оценка
