Наружные откосы из металла технология: особенности и установка металлических откосов своими руками

Содержание

особенности и установка металлических откосов своими руками — Мир Окон 🏠

Содержание

отделка окон снаружи своими руками

Наружные откосы из металла – это устоявшийся и простой вариант отделки оконных проемов снаружи. Технология такова, что справиться с ней сможет даже человек, который не имеет строительных навыков. Главное, четко соблюдать немногочисленные этапы и быть предельно аккуратным. Ведь именно эта часть оконной конструкции определяет внешний вид в целом.

Содержание

  • 1 Функции металлических откосов
  • 2 Достоинства и недостатки использования металлических откосов
  • 3 Установка откосов из металла
    • 3.1 Этап первый – замеры
    • 3.2 Этап второй – подготовка
    • 3.3 Этап третий – установка

Функции металлических откосов

Металлические откосы на окна выполняют ряд важных функций, а именно:

  1. Придание оконному проему окончательной законченности и привлекательности. Действительно, данный элемент позволяет создать отличный декоративный вид. Необходимо учитывать, что помимо стандартных вариантов, существуют такие, которые отличаются внешним видом и цветовой палитрой.
  2. Защита швов, в частности монтажной пены. Воздействие окружающего пространства (ветер, осадки, солнечные лучи) приводит к разрушению данного материала. Поэтому отделка окон должна выполняться своевременно.
  3. Герметизация поверхности и дополнительная теплозащита дома. Если оставить откосы без облицовки, то они начнут быстрее разрушаться. Начнется образование многочисленных трещин, нарушится теплозащита.

Металлические откосы выполняют не только декоративную, но и защитную функцию

Достоинства и недостатки использования металлических откосов

Металлическими откосами оформляются оконные участки наиболее часто, независимо от того делается ли это для пластиковых окон или деревянных конструкций.  Поэтому следует внимательно отнестись к их достоинствам:

  • Характеристики материала таковы, что он способен выдерживать все воздействия окружающей среды. Любые капризы будут ему нипочем. Также важно учитывать, что металл не испытывает разрушения из-за механического воздействия. Это особенно важно в регионах с суровым климатом и частым выпадением града.
  • Уход не составляет особого труда. Выбирая такой вариант, можно быть уверенным, что изделие будет служить долгие годы. Его необходимо лишь изредка очищать от скопившейся грязи и протирать тряпочкой.

Откосы из металла не требуют особого ухода, достаточно лишь иногда протирать их

На заметку! Если выбрать пластиковый или шпаклевочный вариант, то придется приложить больше усилий для сохранения таких покрытий. ПВХ быстро теряет первоначальный вид и загрязняется. Шпатлевка (штукатурка) подвержена разрушению, что приводит к ежегодному обновлению поврежденных участков. С металлом намного проще, даже если произойдет отслоение красочного слоя, его легко восстановить (это дает возможность изменять внешний вид).

  • Форма изделия создает отличную объемную рамку. Важно знать, что при необходимости можно изготовить любой вариант. Затруднения могут возникнуть лишь с арочными конструкциями.

Недостатков у материала практически нет. Существует лишь необходимое условие – оклейка уплотнительной лентой. Она играет роль шумоизоляции. Если игнорировать такую особенность, то первый дождь заставит задуматься о переделке.

Установка откосов из металла

Установка металлических откосов на окна своими руками – процедура несложная, но требующая аккуратности и внимательности. Для работы понадобится минимальный набор инструментов:

  1. Шуруповерт с набором бит.
  2. Рулетка и угольник.
  3. Ножницы по металлу.
  4. Молоток.
  5. Строительный нож (канцелярский вариант).
  6. Шпатель (если требуется дополнительная подготовка).
  7. Строительный пистолет.

Инструменты, необходимые для установки металлического откоса

На заметку! Наиболее быстрым получается процесс установки тогда, когда работы выполняются в новом доме, где не было окон из дерева. В противном случае нужно предусмотреть комплекс подготовительных мероприятий.

Необходимо учитывать, что работы снаружи выполняются в кратчайшие сроки. Нельзя выжидать долгий период времени после монтажа оконных рам. Многие ошибочно полагают, что в летний период можно отсрочить выполнение работ. Но итогом такого бездействия становится разрушенная монтажная пена и микроскопические трещины, которые вобрали в себя много влаги.

Работы по монтажу внешних откосов необходимо проводить сразу же после установки оконных конструкций

Этап первый – замеры

Проведение тщательных замеров – это гарантия того, что каждая деталь займет свое место словно влитая. Важной особенностью такого мероприятия является то, что каждый участок замеряется индивидуально. Некоторые мастера ошибочно советуют мерить верхнюю часть откосов по отливу. Такая позиция приводит к тому, что возникают проблемы с размером элементов, они могут быть больше или меньше необходимого показателя.

Работы выполняются с помощью рулетки. Размеры сразу переносятся в подготовленную тетрадь. Это особенно актуально, если сразу выполняется отделка нескольких окон.

Этап второй – подготовка

Тщательная подготовка необходима для оконных проемов, прилегающие стены которых выполнены из кирпича или бетонных плит. Такие конструкции подвержены многочисленным осыпаниям и покрыты трещинами. Выполняются следующие манипуляции:

  1. Срезается монтажная пена. Ее удаляют вровень с оконной коробкой. Это делается посредством строительного ножа.
  2. Оценивается общее состояние всех поверхностей. Если требуется, то щели и дыры замазываются шпаклевкой.
  3. Нельзя допускать образования пустот между устанавливаемыми элементами и основой.
  4. Поверхность и швы дополнительно обрабатываются герметиком. Бетонные и кирпичные поверхности лучше всего пропитать антисептиком, это позволит избежать появления плесени.

Необходимо дать некоторое время, чтобы нанесенные материалы просохли.

Перед установкой металлических откосов требуется восстановить целостность покрытия

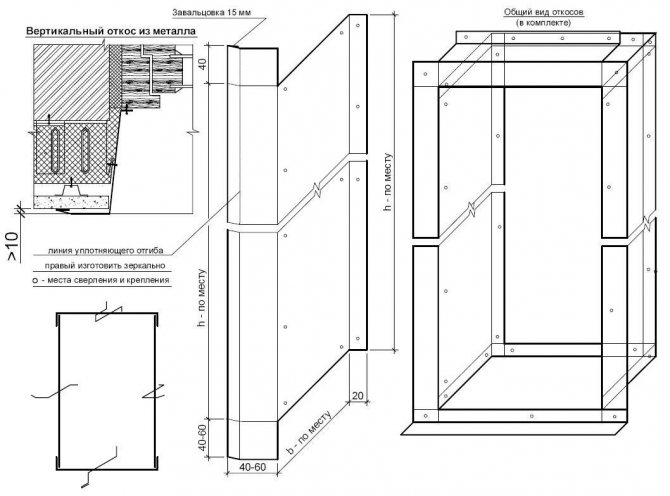

Этап третий – установка

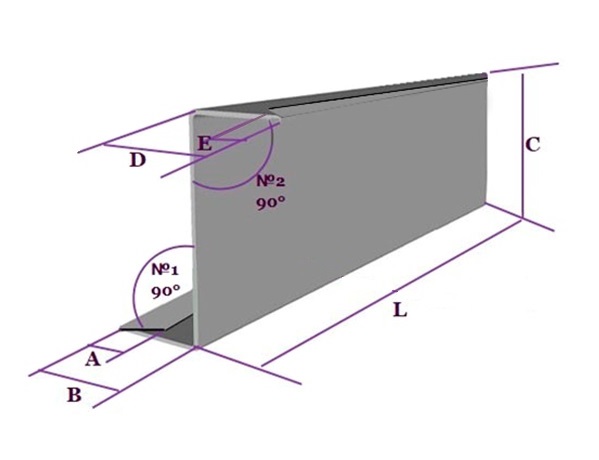

Размеры переносятся на металлические планки, которые имеют необходимые загибы. Каждый элемент вырезается с помощью ножниц по металлу. Технология такова:

  • Отделывать откосы начинают с отлива. Данную деталь вырезают по размеру оконной рамы или меньше на один сантиметр. Внешняя часть обрезается по заданному размеру проема с учетом припуска на стену. Боковые части делают с припуском в один сантиметр – их нужно будет подогнуть. Конструкция должна быть наклонена от окна.
  • Отлив устанавливается на свое место. Получается, что он хорошо облегает поверхность, боковыми стенками заходя на вертикальные участки. К раме он прикручивается на саморезы.
  • Далее, устанавливаются боковые стойки. Их ставят вертикально, они должны закрывать загнутые отрезки отлива. Притягиваются шурупами.
  • Последней вставляется верхняя часть. Ее подгоняют под установленные боковые планки и выравнивают по внешним углам. Закрепляется саморезами.
  • Теперь можно наносить герметик, который должен надежно закрыть все прилегающие места данной конструкции.

Монтаж металлических откосов начинают с установки отлива

Нужно помнить, что предварительно приклеивается уплотнительная лента.

Таким образом, на окнах появляется красивая и надежная облицовка, которая будет играть не только декоративную роль, но и защищать поверхность от разрушения.

Наружные откосы из металла: отделка своими руками

Наружные откосы из металла получают все большее распространение не только при отделке новых пластиковых окон, но и в защите деревянных рам, которые уже давно стоят в доме.

Разнообразие применяемых в современном строительстве материалов делает затруднительным выбор среди возможных вариантов, чтобы установить защитные покрытия на окнах снаружи.

Самые распространенные из них – цементный раствор или стандартные пластиковые панели. Это проверенные, не требующие особых затрат способы облагородить и обезопасить оконные проемы снаружи, защитить свое жилище от попадания влаги и пыли.

Содержание

  • Возможные варианты
  • Особенности монтажа
  • Металлические откосы и их преимущества
  • Советы и рекомендации

Возможные варианты

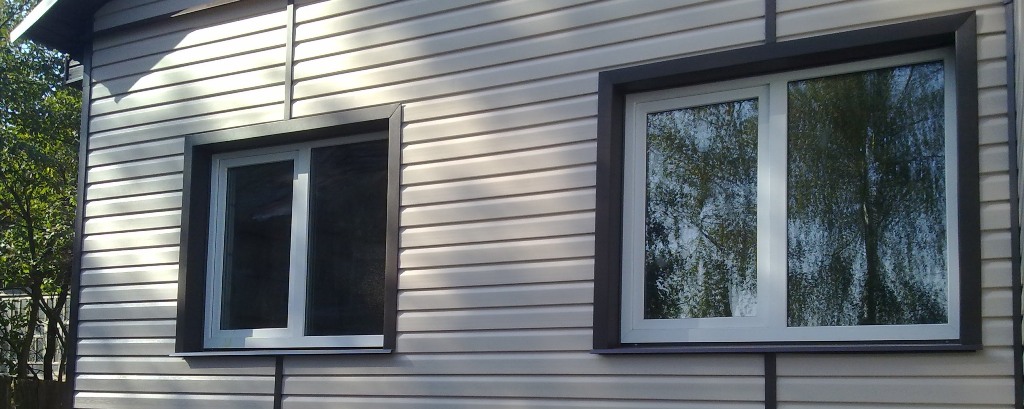

Металлические откосы долговечны

Все больше людей выбирают более дорогие, но качественные металлические откосы, руководствуясь их долговечностью, устойчивостью к природным воздействиям, способностью сохранять цвет десятилетиями, если на металл нанесен полимерный слой. Это экономит время, придает окнам снаружи относительно новый вид и служит надежной защитой. Металлические откосы на сегодняшний день – самый оптимальный выбор при наружном обустройстве окна.

Довольно высокая стоимость современных новых окон не всегда включает в себя монтаж и установку, а если и включает, то редко бывает качественной, поэтому после отъезда мастеров, которые привезли обновку для квартиры, хозяин с ужасом обнаруживает, что в квартире погром, стыки и дыры заделаны кое-как, а снаружи и вовсе остались щели, кое-как задутые монтажной пеной.

При монтаже старайтесь не оставлять щелей

Если дело обстоит летом, это еще полбеды, придется только потерпеть пыль и перебить комаров. Но если на улице холод и непогода, и в оставшиеся промежутки задувает ледяной ветер, попадает дождь, то внешние откосы с их защитной функцией становятся просто насущно необходимыми.

Высокая стоимость нового окна и полное при этом невыполнение им своего назначения отравляют все удовольствие от приобретенного новшества. Подобно старым они точно также не обеспечивают ни шумоизоляционной, ни воздухонепроницаемой, ни эстетической функции, а поскольку их приобретение уже изрядно истощило бюджет стоит подумать о том, чтобы сделать наружные откосы своими руками. Это сэкономит не только средства, но и время, затраченное на поиски умельцев, которые захотят заниматься такой мелочью.

Если оставить окно без откосов, монтажная пена со временем начнет разрушаться

Прежде чем идти на строительный рынок, нужно определиться с материалом, из которого будут намечены гипотетические наружные откосы. В процессе выбора имеет значение все: и возраст, и качество окон, и стена, в которой они установлены, и наличные средства, которые можно на это безболезненно выделить.

Самые беззаботные хозяева так и оставляют монтажную пену, которая со временем разрушается, крошиться, и образуются щели, в которые начинает захаживать пыльный ветер. Если не закрыть окна снаружи сразу, через несколько лет придется подумать об их замене.

Пластиковые панели легко резать и монтировать

Самыми распространенными вариантами являются:

  • пластиковые, которые можно самостоятельно вырезать из листов, приобретенных в строительном магазине;
  • штукатурные – проще этого ничего и не придумать;
  • сайдинговые, для которых потребуется обрешетка, зато гарантированно не останется никаких щелей;
  • металлические откосы, самые стойкие и прочные, которые делают с цветным полимерным покрытием или из оцинкованных листов;
  • деревянные, уместные при соответствующем материале окна, а еще лучше – в уютном частном домике в глубине сада.

Чтобы непредвзято оценить свои возможности, следует не только заглянуть в кошелек, но и проверить наличествующий в доме инструментарий, оценить, что из необходимого для работ есть в наличии, здраво взглянуть на собственные умения и навыки.

Выбирая материал, из которого будут изготовлены наружные откосы на окна, следует руководствоваться не только функциональностью, но и надежностью, эксплуатационными свойствами, эстетической и декоративной составляющей.

Особенности монтажа

Поскольку окна повсеместно устанавливаются металлопластиковые, наружные пластиковые откосы – самый бюджетный, простой и банальный вариант. Откосы из пластика не потребуют никаких замысловатых приспособлений, и при их установке можно обойтись подручными средствами.

Главное, не забыть при покупке пластикового профиля, подкупить нужное количество необходимых шурупов и деревянных реек.

Все что потребуется для производства изделия из стойкого полимера, у рачительного хозяина найдется и дома:

  • острый ножик или ножницы по металлу;
  • дрель или перфоратор;
  • степлер;
  • шуруповерт или простая отвертка.

Рейки монтируются по периметру окна, на них шурупами крепятся стартовые профили, после чего собирается вся конструкция. Значительно надежнее, в смысле звуко- и теплоизоляции, так называемые сэндвич-панели. Этот материал состоит из двух пластиковых слоев с размещенной между ними пенополиуретановой прослойкой.

Отделка наружных откосов обычно оплачивается отдельно и иногда удивляет непомерностью запроса. Но если человек никогда не занимался подобной деятельностью, то, возможно, лучше прибегнуть к помощи специалиста.

Металлические откосы и их преимущества

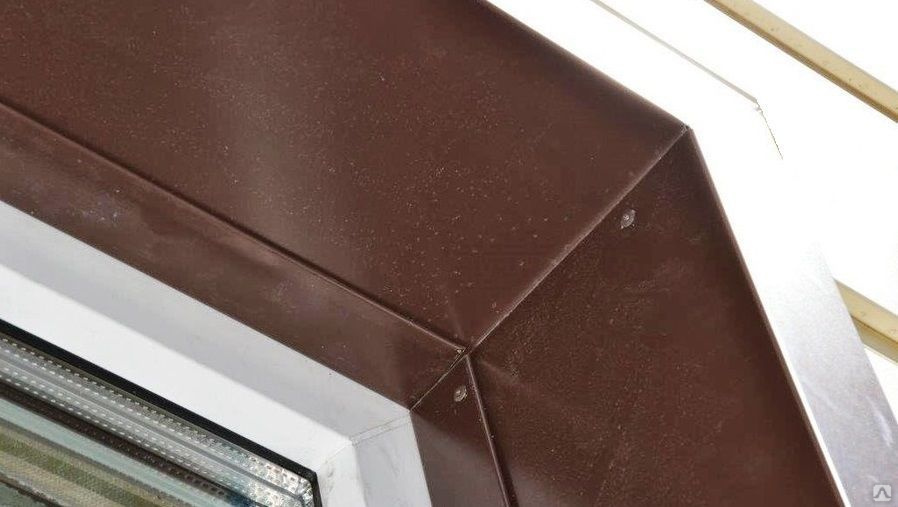

Металлические откосы с полимерным покрытием не подвержены коррозии

Наружные металлические откосы все больше входят в моду и стали относительно новым трендом в обустройстве окон жилых помещений. Ранее их использовали, в основном, для офисных и торговых зданий.

Привычное утверждение в рекламных проспектах о преимуществах откосов из пластика стало неактуальным, после того, как многие наглядно убедились в его способности приходить в негодность от механических повреждений.

Некачественные производители подорвали доверие к этому функциональному материалу, не вкладывая в него необходимые компоненты, из-за чего пластик стал желтеть от ультрафиолетовых лучей.

Металлические, изготовленные со специальным покрытием, откосы оказалось возможным не только длительно эксплуатировать, не опасаясь, что они придут в негодность, но и красить в нужный цвет по мере надобности.

Декоративные составляющие тоже сыграли в растущей популярности металла немалую роль, а когда оказалось, что монтаж металлических откосов не представляет особых сложностей, люди стали делать выбор в пользу более надежного и функционального материала. Тем более, что у металла в истории человечества гораздо более длинная история применения.

Рекламный слоган о том, что откосы из металла – на века, содержит совсем немного преувеличения.

Тщательно делайте замеры, чтобы не оставлять щелей

Главное в установке такого изделия – правильные, очень точные замеры и профессиональный расчет материала. Специалисты рекомендуют во избежание просчетов даже вырезать предварительно необходимые элементы из бумаги и примерить их к наружной части окна. Отлив устанавливается на монтажную пену и привинчивается к раме.

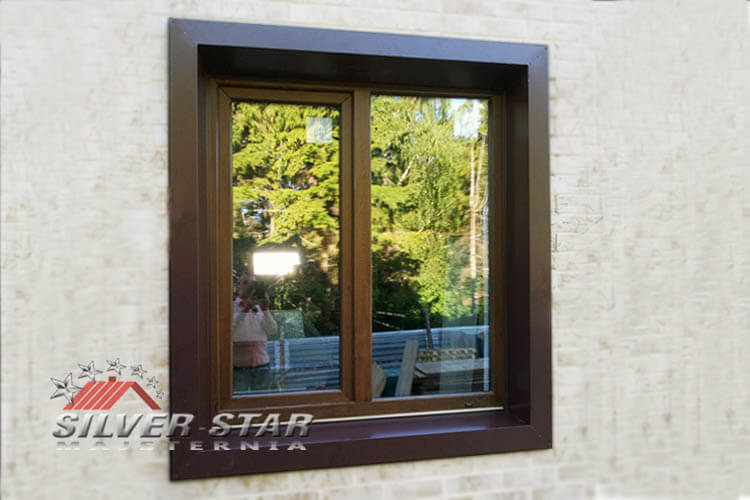

Металлические откосы, установленные на внешней части фасада – не только надежная и долговечная защита от всевозможных повреждений, но и способ придать оригинальность и своеобразие отделке фасада в частном доме или стандартной квартире.

Советы и рекомендации

Металические откосы не единственный выбор, при желании проем окна можно оформить декоративным камнем, лепниной, деревянными панелями

Установка откосов своими руками – дело похвальное, но длительное и неблагодарное, если человек не занимался ничем подобным. Существуют специальные фирмы, занимающиеся мелкими строительными работами. Эти конторы выполняют их весьма качественно, и заботятся о своей репутации. Это не поставщики окон, у которых все делается как можно быстрее.

Пластик, металл, гипсокартон, сайдинг, стандартная штукатурка – это проверено и надежно, и выбор материала остается за хозяином. Он основывается на личных пристрастиях и финансовых возможностях владельца, особенно, если события развиваются в стандартной многоэтажке.

Если же дело касается собственного частного дома, любовно возводимого на десятилетия, можно придумать нечто оригинальное, вроде собственноручной лепки, натурального камня или резных деревянных панелей. Самое простое, дешевое и функциональное выбирают люди, которые не заботятся ни о чужом мнении, ни о собственном ощущении красоты жилища, в котором проходит жизнь. Утешать себя тем, что это на время, не стоит. Лучше сделать качественно, прочно и красиво. Пусть немного дольше и дороже, но зато надолго.

Стальной фальц для малоскатной крыши

GBA Logo HorizontalGBA LogoFacebookLinkedInEmailPinterestTwitterInstagramЗначок YouTubeЗначок навигационного поискаЗначок основного поискаЗначок воспроизведения видеоЗначок плюсЗначок минусЗначок изображенияЗначок гамбургераЗначок закрытияСортировкаПерейти к содержимому

У нас есть дом в стиле прерий в Восточном Теннесси (смешанная влажность, климатическая зона 4A), построенный в 1950-х годах, с малым уклоном крыши 1,5 на 12. Крыша (~50 квадратов) имеет некоторую сложность из-за 45 секция градусного дома и дымоход. Это крыша из досок на стропилах, которая изначально была из смолы и гравия. Сегодня на крыше традиционная битумная черепица и подстилка с более плотным, чем обычно, шагом, что было сделано около 15 лет назад, до того, как мы купили дом. Кажется, это противоречит рекомендациям производителя гонтов (минимум 4 из 12), но мы не замечали никаких проблем за последние 12 лет.

Мне нравится долговечность и внешний вид фальцевой металлической кровли, и мне нужен совет. У меня есть пара кровельных смет на фальц со скрытым креплением. Но когда я прочитал рекомендации производителя, они не рекомендуют установку на склонах ниже 3 на 12. В ситуациях с меньшим уклоном они рекомендуют стоячий фальц с механическим уплотнением.

Торцевое уплотнение не является излишним в нашей климатической зоне? Кровельщики, кажется, не беспокоятся.

Спасибо за совет.

Подробная библиотека GBA

Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.

Поиск и загрузка деталей конструкции

Присоединяйтесь к ведущему сообществу экспертов в области строительства

Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.

Начать бесплатную пробную версию

Избранные блоги

Размышления энергетического ботаника
Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

Руководство по продукту
Посмотреть больше

  • Спонсор

  • Спонсор

Эта функция была временно отключена во время предварительного просмотра бета-версии сайта.

Для доступа к этой функции вы должны быть подписчиком журнала.

Подпишитесь сегодня и сэкономьте до 44%

Подпишитесь

Или узнайте больше

Уже подписчик?

Войти

R Панельная кровля — R Панельная металлическая крыша

R-панель

R-Panel — это многоцелевая стеновая и кровельная панель, используемая в основном в сборных металлических зданиях. R-Panel также является популярным выбором для металлической кровли жилых домов, особенно на юго-западе. Дополнительная несущая опора прогона (PBR) опирается на прогоны и обеспечивает опору для крепления панели внахлест. Покрытия Kynar 500 (PVDF), устойчивые к выцветанию и известкованию, являются стандартом McElroy Metal для R-Panel и обеспечивают владельцев зданий долговечной панелью с высокими эксплуатационными характеристиками, которая год за годом сохраняет свой первоначальный цвет и красоту.

Просмотреть связанные файлы

Щелкните изображение, чтобы увеличить его

Отлично подходит для

Стены

Крыши

Жилой

Коммерческий

Требования к панелям R для стен и крыш

Чтобы гарантировать эффективность в различных условиях, панели McElroy Metal R-Panel прошли тщательные испытания. Стеновые и кровельные панели R-panel имеют класс огнестойкости A согласно UL 79.0 (ASTM E108 и NFPA 256). Другие испытания и классификации R-Panel включают испытания на поднятие UL 580 Class 90, проникновение воздуха ASTM E1680, проникновение воды ASTM E1646 и ударопрочность UL2218 Class 4.

R-Panel также имеет одобрение штата Флорида 1747.9 и 1832.11, одобрение Майами-Дейд (только PBR) и одобрение Департамента страхования Техаса RC-284 (только PBR).

Установка крыш из R-панелей требует минимального уклона 1:12, а в нахлестах следует использовать бутиловый герметик.



Разнообразие опций

Поскольку R-Panel очень универсален и используется в самых разных приложениях, он доступен во многих вариантах. R-Panel доступен с несущими стойками прогонов (PBR) и без них. Как правило, панели PBR используются на крышах, потому что кровельщики ценят дополнительную поддержку при установке панелей на основание или настил крыши. Панели без PBR чаще используются для стен. Владельцы зданий могут выбрать R-Panel из широкого ассортимента Kynar 500 ® или полиэфирные покрытия, модифицированные силиконом. Наиболее популярной стальной основой R-Panel является 26 GA Galvalume ® . Или выберите дополнительные панели Galvalume ® калибра 22 или 24.

Заводская антиконденсативная мембрана

R Панельные кровельные панели с MoistureLok от McElroy предлагают отличный вариант для решения проблем с конденсацией. Конструкция нашего продукта MoistureLok улавливает влагу, а затем выпускает ее обратно в воздух в виде естественной влажности, как только температура опускается ниже точки росы.

Визуализации

Нажмите на изображение, чтобы увеличить

Профили

Нажмите на изображение, чтобы увеличить

Технические характеристики и детали

1:12
Боссье-Сити, Луизиана; Клинтон, Иллинойс; Эшберн, Джорджия; Саннивейл, Техас; Алмаз, Миссури
Масляные банки — это естественное явление в металлических панелях, которое не является причиной брака панелей
Класс А
UL580 класс 90; ASTM E 1592 (24 Ga. PBR)
АСТМ Е1680
АСТМ Е1646
УЛ2218
FM 4471 Приложение G (только 24 GA PBR)
1747.9, 1832.11
УЛ263
NOA № 20-1215.11 (крыша-24 GA мин. PBR)
NOA № 20-1215.12 (стена-24 GA мин. PBR)
RC-284 (только PBR)
Для получения доступных тестовых данных, свойств сечения или таблиц нагрузки посетите наш раздел загрузок.
необходима опора прогона
Несущая стойка без прогона опционально
— Kynar 500 ® (PVDF)
— Полиэстер, модифицированный силиконом (SMP)
— стандарт 26 GA Galvalume ® (крышные и стеновые панели)
— опция 24, 22 GA Galvalume (только стеновые панели)

Получить дополнительную информацию

Чтобы убедиться, что у вас есть вся необходимая информация, прежде чем принимать решение о покупке, мы предоставили серию загружаемых файлов, связанных со стенами и крышами из R-панелей ниже.

Наружные откосы на окнах своими руками: как сделать уличные

Содержание статьи

      • 0.0.1 Содержание:
  • 1 Какие функции выполняют наружные оконные откосы
  • 2 Применение пластика для наружных откосов
  • 3 Металлические откосы
  • 4 Отделка откосов гипсокартоном
  • 5 Технология работ
    • 5.1 Штукатурные откосы
      • 5.1.1 Этапы оштукатуривания откосов
    • 5.2 Внешние откосы из пенопласта
      • 5.2.1 Пошаговая инструкция

После установки нового окна многие отказываются или вовсе забывают про отделку наружных откосов. Напрасно! Если компания, которая устанавливала окно, по какой-то причине не выполняет данную работу, вы можете заняться этим сами. Наружные откосы на окнах своими руками — процесс, конечно, трудоемкий, но выполнимый.

Содержание:
  • Какие функции выполняют наружные оконные откосы
  • Применение пластика для наружных откосов
  • Металлические откосы
  • Отделка откосов гипсокартоном
  • Технология работ
    • Штукатурные откосы
      • Этапы оштукатуривания откосов
    • Внешние откосы из пенопласта
      • Пошаговая инструкция

Какие функции выполняют наружные оконные откосы

Отделка оконных откосов снаружи вносит значительный вклад в дополнительное утепление стен и окон, а также выполняет немаловажные декоративные функции. Согласитесь, незавершенный оконный проем, который виден издалека, — это некрасиво.

Монтаж наружных откосов нельзя откладывать надолго. Это может губительно повлиять на новые окна. Грамотная защита монтажных швов от попадания атмосферных осадков защитит теплоизоляционные и декоративные качества оконного проема.

Монтажная пена не предназначена для открытого использования. Да, этим материалом крепко запениваются монтажные швы пластиковых окон. Но, оставшись без защиты, пена начинает разрушаться под воздействием влаги и солнечных лучей. Влага, попавшая на пену, лишает ее теплоизоляционных качеств. А перепад температур наносит механические повреждения монтажным швам.

Можно отложить отделку внутренних откосов на некоторое время, но наружные откосы необходимо утеплять сразу после монтажа оконной конструкции.

Данные причины обязывают производить своевременную отделку оконных откосов снаружи. Если вас настораживает дороговизна работы профессионалов, то вы можете утеплить откосы наружные своими руками. Существует много способов отделки оконных откосов, для которых применяются следующие материалы:

  • пластик;
  • металл;
  • гипсокартон;
  • штукатурка;
  • пенопласт.

Применение пластика для наружных откосов

Откосы из пластика в сочетании с металлопластиковыми окнами выглядят как одно целое. К плюсам данного метода отделки относится легкость установки, к минусам — достаточно высокая стоимость материала.

Установка наружных пластиковых откосов производится в короткие сроки и дает отличные результаты. Материал не реагирует на погодные явления, не поддается воздействию влаги, не деформируется на морозе.

Ровная структура пластика позволяет не выравнивать поверхность откосов перед отделкой. Пластиковые откосы для окон имеют высокие тепло- и звукоизоляционные качества, отлично совмещаются с любым утеплителем.

Металлические откосы

Металл с полимерным покрытием, применяемый для отделки оконных откосов снаружи, на самом высоком уровне выполняют теплоизоляционные функции. Материал не ржавеет, не поддается коррозии, отлично защищает стены от продувания и замерзания. Высокая стоимость металла компенсируется длительным сроком эксплуатации.

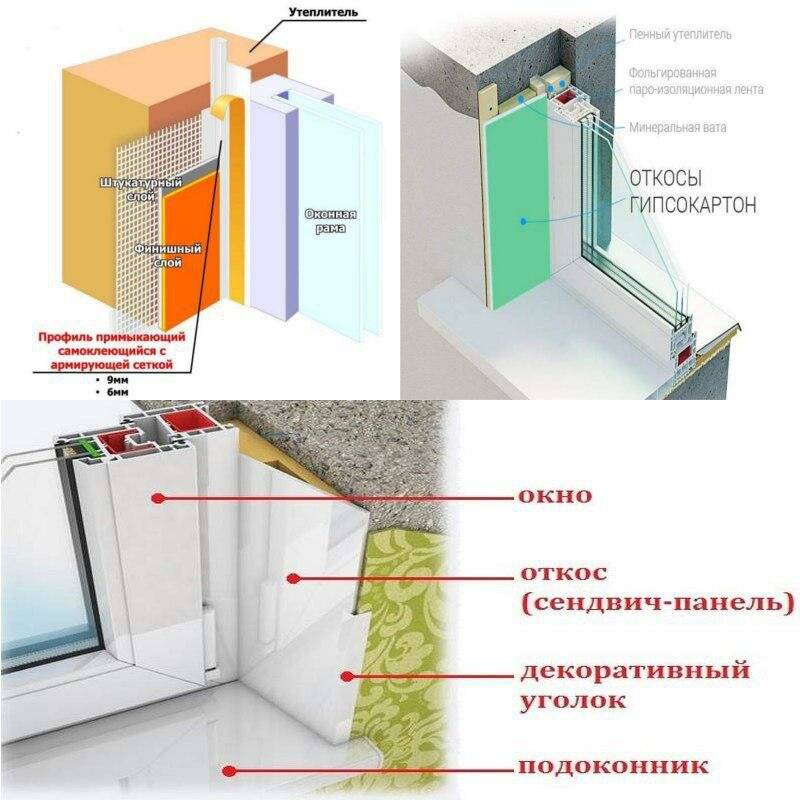

Отделка откосов гипсокартоном

Гипсокартон с успехом применяется для многих строительных работ. Но способность данного материала впитывать влагу ограничивает сферу его применения. Гипсокартон незаменим при отделке внутренних оконных откосов, но недопустим в помещениях с повышенной влажностью.

Установка наружных откосов на окнах своими руками из гипсокартона возможна только для оконных проемов, которые выходят на закрытые веранды, лоджии или балконы. В противном случае материал будет впитывать влагу, что приведет к его разрушению.

Гипсокартонные откосы отличаются легкостью монтажа и привлекательным внешним видом. Гладкую и ровную поверхность данного материала можно просто прошпаклевать, оклеить или покрасить.

Более подробная информация про то, как можно установить откосы из сэндвич панелей своими руками представлена в нашей отдельной статье. В ней представлена пошаговая инструкция с видео.

Про особенности и установку наружных откосов из металла можно также узнать на нашем сайте.

Технология работ

Штукатурные откосы

Данный вид отделки наружных откосов окон является самым традиционным и экономичным. Простота данного метода позволяет провести штукатурку наружных откосов своими руками. В данном процессе применяется сухая смесь на основе цемента или гипса. Но такой вариант исполнения отличается от остальных методов длительностью процесса.

Перед началом отделочных работ поверхность уличных откосов тщательно очищается от грязи, пыли и неровностей. Выпирающая часть монтажной пены срезается острым канцелярским ножом. Чтобы не запачкать и не поцарапать окно, его необходимо закрыть малярным скотчем или пленкой.

Правило: В соответствии с существующими стандартами оконные откосы выполняются под определенным углом, так называемым углом рассвета. Для внешних откосов он может быть меньше, чем для внутренних.

Этапы оштукатуривания откосов
  • С помощью гипсового клея или обычных гвоздей устанавливаются маяки на расстоянии до 5 см от оконной рамы. В качестве дополнительной направляющей нужно установить правило в виде ровной деревянной рейки нужного размера по периметру оконного проема.
  • Толщину штукатурного слоя необходимо рассчитать так, чтобы он закрывал окно на 1 см. Стандартная толщина должна быть чуть больше двух сантиметров. Углы откоса выравниваются с помощью угольника.
  • Убедившись в полной чистоте поверхности откосов, можно переходить к грунтовке. Этот процесс необходим для лучшей адгезии штукатурки с основанием. Грунтование поверхности выполняется широкой кистью.
  • Подготовленную цементно-гипсовую смесь необходимо нанести по маякам до полного заполнения данного пространства. Далее поверхность откоса разглаживается с помощью широкого шпателя. Движения выполняются снизу вверх.
  • Когда данный фрагмент подсохнет, маяки извлекаются. Места их нахождения замазываются и разглаживаются.
  • Один слой штукатурки не должен превышать 5-7 мм. Каждый слой должен накладываться на хорошо высохший предыдущий. Не забывайте про выравнивание углов.
  • После того как отделка приобретет необходимую степень твердости, деревянные рейки снимаются. Места их нахождения аккуратно замазываются штукатурной смесью с последующим разглаживанием.
  • Затем с помощью терки по слегка увлажненной поверхности удаляются все неровности. Движения рук должны быть круговыми без сильного давления.
  • После окончательного высыхания поверхность откосов шпаклюется и покрывается побелкой или краской.

Помните: Окно при работе со штукатуркой должно быть плотно закрыто. Попавшая в фурнитуру смесь нарушит ее функции.

Серьезным недостатком штукатурной отделки оконных откосов снаружи является несовмещение цементной смеси с ПВХ-профилем. Это приводит к формированию щели между оштукатуренными откосами и оконной рамой. Поэтому пространство между оконном профилем и готовым откосом (шпателем формируется небольшая бороздка по периметру) рекомендуется заполнить герметиком на силиконовой основе. Ширина слоя порядка 5 мм.

Внешние откосы из пенопласта

Как сделать наружные откосы из пенопласта? Пенополистирол очень легко поддается обработке, поэтому наружная отделка откосов окон будет достаточно проста. Уличные откосы всегда испытывают большие нагрузки, в связи с чем подготовка материалов проводится особенно тщательно.

Какие необходимо приготовить инструменты?

  • пластиковое ведро или емкость для раствора;
  • электродрель с миксером;
  • шпатель простой и зубчатый;
  • малярный нож;
  • уровнемер.

Необходимые материалы:

  • клеевой раствор;
  • пенопласт;
  • стеклосетка;
  • перфорированный уголок.

Кроме отделки оконных проемов также возможно утепление пенопластом балкона. Это один из самых недорогих и популярных способов.

О том, что такое наличники на пластиковые окна и как их использовать читайте тут.

Оконный примыкающий профиль часто применяется при штукатурке окон. Подробнее об этом здесь.

Пошаговая инструкция
  1. Клеевой раствор готовится заранее. Состав очень хорошо перемешивается — смесь не должна содержать комков. Клей должен быть густым.
  2. Щели предварительно очищенных откосов замазываются цементом, на поверхность откосов наносится грунтовка. Далее готовятся детали из пенопласта.
  3. Между пенопластом и поверхностью откосов должно быть максимальное сцепление. Для этого клей сначала тщательно втирается в стену. Клеем также обрабатывается нижняя часть оконного проема, где будет установлен слив.
  4. Затем клей наносится на внутреннюю поверхность пенопласта, для удобства можно использовать зубчатый шпатель. Начинать приклеивать полосы пенопласта рекомендуется с нижнего угла. Правильность приклейки проверяется строительным уровнем.
  5. После приклейки пенопласта по всему периметру оконного проема все стыки еще раз проклеиваются. При проведении данных работ не стоит жалеть клея. Между пенопластом и ПВХ-профилем не должно быть пустот. Влажной губкой убираются излишки клея.
  6. После короткого промежутка времени пенопласт необходимо еще раз покрыть тонким слоем клея. Далее монтируется стеклосетка.
  7. Все внутренние и наружные углы с помощью того же клея оклеиваются перфорированными уголками.
  8. После высыхания всей конструкции на поверхность откосов в несколько слоев наносится грунтовка. Чтобы не запачкать стекло, необходимо по всему периметру стеклопакета наклеить малярный скотч.
  9. Чистовая отделка таких теплых откосов выполняется различными методами. Можно воспользоваться краской любого цвета. Для создания необычного эффекта можно применить акриловую краску с мелкими камушками.
  10. Последний этап работы — закрепление слива.

Если монтаж наружных оконных откосов своими руками из пенопласта выполнен грамотно, то такие откосы придадут достойный внешний вид оконному проему и создадут отличную теплоизоляцию всего дома.

Крутой склон, низкий уклон | Новости металлоконструкций

Автор Кристофер Бринкерхофф
Ассоциированный редактор
Опубликовано 01 февраля 2019 г.

Гидростатическая крыша. Фото предоставлено Building Research Systems

Что такое гидростатическая крыша? Что такое гидрокинетическая крыша и чем они отличаются? Во-первых, типы зданий, в которых они обычно используются, различаются. Гидростатические и гидрокинетические металлические крыши допускают тепловое расширение и сжатие по-разному. Прошивка, отделка и другие детали разные. Более того, материалы, используемые для облицовки гидростатических и гидрокинетических крыш, со временем менялись. За последние 100 лет диапазон применений, в которых может использоваться металлическая кровля, расширился благодаря достижениям в технологии металлических кровель.

Сравнение типов крыш

Вообще говоря, гидростатическая крыша или крыша с малым уклоном имеет уклон от 1/4:12 до 3:12 и может выдерживать гидростатическое давление воды, то есть стоячую воду. Они часто используются на складах и других больших, квадратных, промышленных и коммерческих зданиях.

Гидрокинетические крыши или крутые крыши, с другой стороны, имеют уклон 3:12 или больше, и вода стекает с поверхности за короткий период времени. Их иногда называют архитектурными крышами, и они часто используются в жилых домах, церквях и других небольших зданиях, для которых важна привлекательная эстетика. Крыши с крутым уклоном обычно имеют гидроизоляционную мембрану под металлической облицовкой.

Одним из людей, хорошо разбирающихся в гидростатических металлических кровлях, является Коди Родден, президент компании Building Research Systems Inc., расположенной в Эдмонде, штат Оклахома, которая выдает лицензии на гидростатические кровельные системы со стоячим фальцем. Он проработал в металлической кровле более 40 лет и говорит, что в гидростатических системах нет соединений металл-металл; между слоями и швами всегда есть герметик.

«Самое большое отличие гидростатической системы заключается в том, что здесь нет открытых крепежных деталей, которые не были бы соединены с каким-либо герметиком, т.е. продуктом типа бутилового каучука, не образующим кожу», — говорит Родден. «Крепежи, которые проникают в гидростатическую панель, часто закрыты снаружи защитной деталью, поэтому, если у вас есть какие-либо ситуации, когда у вас есть запруда, он не будет затронут, за исключением ендов, торцевых нахлестов и карнизов. . В таких областях, как некоторые долины, где у вас есть открытые крепления с герметиками, как правило, с гидростатической панелью, это проверенные детали. Эти детали можно сравнить с болтовым соединением, где застежка действует как болт, а толстый материал, к которому она крепится, действует как гайка. Когда крепеж затягивается, он стягивает слои и сжимает герметик между ними, образуя водонепроницаемое соединение. Расположение герметика имеет решающее значение в гидростатических кровельных системах».

Некоторые гидростатические панели имеют так называемое гайку, шайбу, болтовое соединение, где болт является крепежным элементом, шайба представляет собой панель, а герметик. Часть болта обычно представляет собой кусок плоской конструкционной стали 16-го калибра или больше, чтобы закрепить гайку, болтовое компрессионное соединение».

Гидрокинетическая металлическая кровля может представлять собой металлочерепицу или панели со стоячим фальцем. Напротив, гидростатическая металлическая облицовка чаще всего представляет собой панели со стоячим фальцем.

Некоторые панели со стоячим фальцем можно использовать на гидростатических или гидрокинетических склонах, в зависимости от способа их установки. Компания McElroy Metal Inc. из Боссье-Сити, штат Луизиана, производит металлические кровельные панели, которые можно использовать в гидростатических или гидрокинетических системах.

Это зависит от того, как они установлены и детализированы, — говорит Джейми Пурди, технический специалист по проектированию в McElroy Metal, который в течение последних 16 лет был инструктором сертификационного класса по установке для подрядчиков. «На самом деле нет гидрокинетической или гидростатической панели крыши; гидрокинетический и гидростатический — это просто детали». — говорит Парди. «Любая крыша может быть гидрокинетической или гидростатической в ​​зависимости от того, как вы ее изолируете».

Расширение и сжатие

Все металлы расширяются и сжимаются при изменении температуры. Основная проблема для проектировщиков и монтажников металлических крыш состоит в том, чтобы убедиться, что вода не может попасть внутрь, но при этом металлическая облицовка может двигаться, поскольку она термически расширяется и сжимается, не ставя под угрозу целостность сборки крыши.

Чтобы предотвратить просачивание воды, гидростатические и гидрокинетические металлические крыши часто направляют тепловое расширение/сжатие в разных направлениях, говорит Парди. «Обычно гидростатическая система имеет штыревой карниз, а это означает, что у него будут открытые крепежные элементы вдоль карниза и ленточные герметики в этой линии крепежных элементов. Любое тепловое движение направлено в сторону хребта, бедра или стены головы. Таким образом, карниз остается неподвижным, и любое расширение или сжатие идет вверх по панели».

Гидрокинетические металлические крыши часто закрепляются на противоположном конце, говорит Парди. «Вы прикалываете конек или его высокую сторону, и все тепловое движение идет вниз по крыше. Обычно вы чистите панель, и это открытая площадка. Вы полагаетесь на подстилающие слои, чтобы убрать любую инфильтрацию воды с крыши».

Еще один способ расширения и сжатия гидрокинетической металлической кровли, такой как панели с открытыми креплениями, — это система прогонов, говорит Пурди. «Прогон на самом деле будет изгибаться, чтобы обеспечить некоторое тепловое движение. Или, если он находится на твердой подложке, такой как фанера, панель фактически прогнется между крепежными элементами. Вот где вам нужно беспокоиться о какой-либо утечке в боковой нахлест открытой панели крепежа. Одна вещь, которую мы обычно рекомендуем, это то, что иногда вам нужно будет вставить застежку, чтобы сохранить боковой нахлест».

Другим важным элементом предотвращения просачивания воды и, в то же время, обеспечения теплового расширения и сжатия в гидростатических системах фальцевой кровли являются крепежные зажимы, говорит Стивен Паттерсон, PE, зарегистрированный консультант по кровле в RCI Inc., Raleigh, Северная Каролина и президент компании Roof Technical Services Inc., расположенной в Форт-Уэрте, штат Техас. Как и Родден, Паттерсон также проработал в кровельной отрасли более 40 лет. «В основном вы прикрепляете панели зажимами, а не шурупами», — говорит он. «Зажимы находятся внутри ребра панели и, в большинстве случаев, зажим прерывает сплошной герметик в ребре. В результате способ крепления панелей становится очень важным. Все швы панелей должны быть водонепроницаемыми, а панели должны иметь возможность расширяться и сжиматься, а также компенсировать расширение и сжатие панелей крыши без нарушения гидроизоляции».

Паттерсон описывает две различные конструкции зажимов для крепления, представленные на рынке. «В одной конструкции панели зажим не прерывает герметик; есть непрерывный герметик», — говорит он. «А в другом типе существует вероятность образования пустот на обоих концах зажима, которые могут протекать».

В сочетании с крепежными зажимами, по словам Роддена, передние пластины также играют роль в тепловом расширении и сжатии. «Гидростатическая панель, созданная и представленная дизайнером для обеспечения теплового расширения и сжатия с использованием ряда плавающих зажимов, использует наклонную пластину, где фронтон позволяет крыше двигаться в унисон, когда она начинает двигаться вместе с зажимами. ”

Частная резиденция, пляж Понте-Ведра, Флорида

Проемы и гидроизоляция

Надлежащая гидроизоляция имеет решающее значение для предотвращения проникновения воды на крышах с низким и крутым уклоном. Однако герметизация, сварка и пайка являются более тщательными и обширными процессами на гидростатических деталях.

«На гидрокинетической крыше вы просто перекрываете материалы, чтобы стекала вода», — говорит Паттерсон. «На гидростатической крыше вы должны убедиться, что стыки полностью водонепроницаемы. Обшивка — это каждое небольшое прерывание, каждый небольшой переход, и она должна быть водонепроницаемой, поэтому отливы становятся очень важными. Это требует гораздо большего внимания к деталям, вводу герметиков, пайке или сварке. И суставы должны быть в состоянии сопротивляться расширению и сжатию, поэтому уровень сложности между гидростатическими и гидрокинетическими деталями огромен. Требуется гораздо больше деталей, гораздо больше мастерства, чтобы убедиться, что они водонепроницаемы».

Тип используемого герметика может иметь значение между деталями гидроизоляции, которые не пропускают воду, и деталями, которые пропускают ее внутрь, говорит Пурди. «Мы хотим использовать герметик неотверждаемого типа, такой как бутиловый герметик, потому что, если вы используете что-то вроде уретана или силикона, они затвердевают и фактически отделяются; они не останутся липкими. Так что, если что-то развалится внахлестку, герметик просто оторвется. В то время как герметик бутилового типа, он гибкий, как жевательная резинка. Он расширится с открытием, а затем снова закроется».

По словам Паттерсона, в некоторых случаях на крышах с крутым уклоном необходима гидростатическая детализация. «Большинство утечек на гидрокинетических крышах происходит в местах протечек, где может скапливаться гидростатическая вода, например, вокруг дымоходов и ендов. Если вода течет в задней части дымохода и не стекает достаточно быстро, чтобы обойти его, вода скапливается и вызывает утечку».

По словам Паттерсона, везде, где крыша прерывается, например, в дымоходах и ендовах, эти конкретные участки могут оказаться под водой в определенное время. «Во время проливных, интенсивных или вызванных ветром дождей, если листья оседают в долине, вода скапливается, и гидрокинетическая крыша внезапно становится гидростатической. Вот почему в ендовах и у дымоходов во время определенных видов дождя возникают утечки, потому что мелькающая деталь не является гидростатической».

Упрощенные конструкции крыш с минимальными проходами через крышу хорошо подходят для гидростатических деталей, говорит Паттерсон. «Как только поток воды прерывается в металлической кровле, вы создаете проблему, с которой вам нужно справиться. Он должен быть на 100 процентов водонепроницаемым, поэтому простота в металлических крышах с пологим уклоном или гидростатических металлических крышах имеет решающее значение».

Еще одним ключом к минимизации проникновения на крышу является общение между членами проектной группы во время строительства, говорит Родден. «Вы не можете, чтобы кровельный подрядчик вышел и установил крышу, сделал прекрасную работу и сделал ее водонепроницаемой, а затем пришел другой специалист, например, сантехник, и не знал, как ее заделать. Таким образом, для успешной крыши необходимо межотраслевое сотрудничество».

Когда дело доходит до проходки, Родден говорит, что качество и применение герметиков являются ключевым шагом. «Ваши детали должны быть такими же хорошими, как крыша, которую вы строите», — говорит он. «Проходы через крышу требуют такого же серьезного внимания, как и герметики, которые помогут сделать ее водонепроницаемой. Независимо от того, гидрокинетический он или гидростатический, оба зависят от герметиков».

Sterilite Corp., Эннис, Техас, Фото: Тони Корсо0004

На самом деле технология металлических кровель значительно улучшилась за последние 100 лет, и технология герметиков была ее неотъемлемой частью.

Ричард Старкс-младший, вице-президент по проектированию и разработке продуктов компании Building Research Systems, резюмирует разницу между старыми и новыми герметиками одним словом: долговечность. «Раньше крыша была рассчитана на срок службы 20 лет, — говорит Старкс. «И теперь, имея опыт и улучшенные покрытия, мы ожидаем, что крыши будут служить 40 или 50 лет. Поэтому герметики должны соответствовать этому сроку службы».

Родден говорит, что в 1960-х годах герметики были в зачаточном состоянии и постепенно совершенствовались на протяжении десятилетий. «За последние восемь-десять лет вы стали свидетелями заметного улучшения технологии герметиков для металлических крыш. Сейчас герметики, вероятно, на 50-60% лучше, чем те, что были в начале, а в некоторых случаях и на 100% лучше».

Cobalt Stables, Kansas City, Kan.

Metal Roofing Evolution

Металлическая кровля сегодня основана на технологии, которой сотни лет. Родден говорит: «В Европе старые стоячие фальцы с ручным точением и фальцовкой, которым сотни лет, были предшественниками современных гидростатических панелей. Они заложили основу для того, чтобы эта гидростатическая панель с открытым каркасом была хорошим методом строительства».

Металлическая кровля росла в США в конце 1930-х и начале 1940-х годов, а затем получила развитие в 1960-х годах с развитием технологии механических закаточных машин, говорит Родден. «Еще в середине 80-х большое количество компаний-производителей компонентов разрабатывало системы фальцевой кровли, и эволюция фальцевой кровли только что взорвалась в отрасли. До этого была только панель со сквозным креплением по открытому каркасу, и она не допускала теплового расширения и сжатия, как стоячий фальц. Они не были гидростатическими; они были гидрокинетическими».

В старых церквях с медными или другими металлическими крышами, где строителям приходилось возводить кровлю над небольшими плоскими участками, они спаивали или сваривали вместе небольшие куски металла, примерно квадратный фут, говорит Паттерсон. В то время металл был слишком трудоемким, чтобы его можно было эффективно устанавливать на больших участках с малым уклоном.

«С появлением герметиков первыми широко используемыми металлическими кровельными панелями были стандартные металлические ребристые панели, которые просто накладывались друг на друга и скреплялись винтами или гвоздями», — говорит Паттерсон. «Затем процесс на нижних крышах заключался в том, что, когда установщики соединяли листы внахлест, они вводили слой бутила между нахлестами, чтобы все нахлесты были соединены вместе, чтобы сделать панели водонепроницаемыми».

Сегодня установщики могут изготавливать панели длиной в десятки футов на рабочих площадках, что сделало металлическую облицовку жизнеспособным материалом для гораздо большего количества кровельных применений, чем это было в прошлом, говорит Паттерсон. «Теперь, вместо того, чтобы иметь дело с куском размером 12 дюймов на 12 дюймов, который вы паяете вручную с помощью паяльника, вы внезапно надеваете лист длиной 30 футов или длиннее на 2–3 фута шириной с герметиком между ними. суставы. А затем были разработаны винты с резиновыми шайбами, поэтому резиновая шайба сверху закрывала отверстия для винтов. Сейчас мы строим длинные панели из стальных рулонов, которые прокатываются и формируются на месте; это просто потрясающе».

Что такое прогон? Все, что вы должны знать перед покупкой! s

В архитектуре, структурном проектировании или строительстве прогон (или исторически прогон, прогон, прогон, перлинг) представляет собой горизонтальную балку или стержень, используемый для несущей конструкции в зданиях, чаще всего на крыше. . Прогоны поддерживаются либо стропилами, либо стенами здания. Они чаще всего используются в металлических зданиях, хотя иногда заменяют близко расположенные стропила в деревянных каркасных конструкциях.

Прогоны крыши поддерживают вес настила крыши. Настил крыши представляет собой деревянную панель, фанеру или металлический лист, который создает поверхность крыши. Когда он сделан из дерева, его обычно покрывают каким-либо атмосферостойким, а иногда и изоляционным материалом.

Существует несколько видов прогонов. Они делятся на категории в зависимости от материала, из которого они сделаны, и их формы. Различные прогоны используются для разных целей, включая структурную поддержку стен или полов. Прогоны важны, потому что без них нет рамы, на которую могло бы опираться покрытие крыши, что делает прогоны критически важными для конструкции крыши.

Материал прогона

Деревянный прогон

Деревянный прогон подходит для использования с фиброцементным покрытием. Деревянный прогон и обшивка хорошо сочетаются друг с другом, чтобы обеспечить воздухопроницаемость помещения под ним и возможность безопасного хранения всего, что вам нужно для безопасности в помещении, от домашнего скота до зерна или других органических материалов.

Однако, будучи деревянными, прогоны могут гнить. Кроме того, основная проблема с древесиной заключается в том, что она становится сухой при подъеме. Поэтому перед установкой его лучше просушить. Кроме того, влага может значительно увеличить вес, что приведет к провисанию.

Стальной прогон

Стальной прогон является прямой заменой деревянному прогону. Они легкие, стабильные по размерам, точные и прямые. Они расширяются и сужаются в разумных пределах при резких перепадах температуры.

Стальной прогон обычно изготавливается из холодногнутой стали, достаточно тонкой, чтобы в нее можно было вставить винты. Холодноформованная сталь изготавливается путем прокатки или прессования тонких стальных листов до нужной формы. Он дешевле для производителя, чем горячекатаный прокат, а также с ним легче работать. Хотя холодноформованная сталь прочнее, чем горячедеформированная, она с большей вероятностью сломается под давлением, чем согнется.

Прогоны изготавливаются из горячеоцинкованной стали с покрытием, как и другие обычные легкие стальные конструкционные строительные изделия. Это дает хорошую защиту в наиболее подверженных воздействию внутренних средах. Следует избегать стекания или контакта с материалами, несовместимыми с цинком.

Для защиты прогонов снаружи также наносят слой краски. Цинк и краска в комбинации (синергетический эффект) обеспечивают защиту от коррозии примерно в 2 раза больше, чем сумма защиты от коррозии, которую может обеспечить каждый из них по отдельности.

В следующем разделе будет представлено подробное описание и сравнение прогонов. Понимая, что прогоны приобретают все большее значение в строительных работах, компания Chinh Dai Steel совершенствовала нашу технологию, чтобы поставлять прогоны с швеллером и z-прогоном высочайшего качества.

Прогоны и пояс

Вторичный каркас является важным компонентом многих сборных металлических зданий. Этот тип каркаса, также называемый «вторичными конструкциями», проходит между первичными элементами каркаса, создавая структуру внутри конструкции, очень похожую на поперечные балки в деревянном здании.

Назначение второстепенного каркаса — распределение нагрузок от поверхностей здания на основной каркас и фундамент. Вторичное обрамление может добавить продольную поддержку, которая помогает противостоять ветру и землетрясениям. Кроме того, он может обеспечить атеральную распорку для компрессионных фланцев, которые являются частью основного каркаса, увеличивая общую грузоподъемность каркаса.

Второстепенные компоненты каркаса, известные как прогоны и прогоны, работают следующим образом:

Прогоны обеспечивают дополнительную поддержку стен: они работают вместе с колоннами и стеновыми панелями для поддержки вертикальной нагрузки, повышая как прочность, так и устойчивость. Они также помогают прикреплять и поддерживать облицовку стен.

Прогоны обеспечивают дополнительную поддержку крыши: они создают горизонтальную «диафрагму», которая поддерживает вес настила крыши вашего здания — независимо от материала, который вы используете для самой крыши. Они также помогают сделать всю конструкцию вашей крыши более жесткой. Поскольку они добавляют опору в середине пролета, прогоны обеспечивают более длинные пролеты, позволяя вам создавать более широкое здание.

Карнизные стойки представляют собой еще один вид вторичного каркаса: также называемые карнизными поясами или карнизными прогонами, они, по сути, представляют собой комбинацию этих двух элементов. Они используются там, где боковые стены пересекаются с крышей, используя верхний фланец, который помогает поддерживать крышу, и «паутину», которая помогает поддерживать стены.

Вторичное кадрирование доступно в двух конфигурациях: CEE и ZED. Они формуются на гибочном прессе, чтобы создать перемычку с двумя полками. Они бывают разных размеров; например, прогоны могут иметь длину более 30 футов.

Риги, прогоны и карнизные распорки почти всегда изготавливаются из холодногнутой стали. Он более доступен и с ним проще работать, но он также представляет некоторые проблемы со структурной стабильностью, которые необходимо учитывать как часть вариантов металлического каркаса здания и общего дизайна. В частности, может происходить локальное или деформационное выпучивание или боковое смещение, при которых части сжатой полки, стенки или соединителей могут изгибаться или смещаться от своего исходного положения.

Проблемы могут возникнуть при экстремальном стрессе или даже при относительно низком стрессе, если условия правильные. Тем не менее, вы не должны рассматривать эти инженерные проблемы как недоброжелатели, если вы рассматриваете металлическое здание. Дополнительную устойчивость или опору могут обеспечить не только прогоны, прогоны и карнизы, но и дополнительные ребра жесткости.

Точное количество и размер дополнительных элементов каркаса, которые могут потребоваться вашему зданию, будет зависеть от размеров вашего здания, основной системы каркаса и того, как вы планируете использовать здание, а также других факторов. Ваша металлостроительная компания может подробно объяснить нюансы и помочь вам принять правильное решение.

Прогоны крыши

Прогоны крыши не нуждаются в представлении никому в строительной отрасли. В течение своего расчетного срока службы прогоны подвергаются статической нагрузке (например, собственному весу листовых материалов и аксессуаров), временной нагрузке (например, при техническом обслуживании и ремонте) и нагрузкам от окружающей среды (например, ветровой и снеговой нагрузке). Следовательно, прогон должен быть достаточно прочным, чтобы выдерживать нагрузки, с которыми он будет сталкиваться в течение расчетного срока службы, и не должен провисать очевидным образом, что придает кровельному покрытию волнистость и/или неприятный вид. Этот пост будет посвящен проектированию стальных прогонов с использованием профилей холодной штамповки.

Пролет прогона

Упомянутый пролет представляет собой расстояние между центрами болтов планки на каждом конце прогона. Каждый тип пролета представляет собой законченную систему прогона и признает, что использование отдельных составных частей (например, внутреннего пролета, концевого пролета) не является допустимой процедурой.

Пролет одинарного прогона

Пролет одинарного прогона – это пролет, который просто поддерживается посредством болтового крепления стенки прогона к планке или другой жесткой конструкции. В этих условиях перекрытие не влияет на внутреннюю пропускную способность, но внешняя пропускная способность зависит от количества рядов перемычки.

Двойной пролет прогона

Двойной пролет прогона просто поддерживаются на каждом конце и в центре. Они могут состоять только из одного прогона по всей длине или из двух прогонов, соединенных внахлест над центральной опорой для обеспечения непрерывности. Как внутренняя, так и внешняя пропускная способность зависят от перекрытия в двойных пролетах.

Пролет из неразрезных прогонов

Пролет из неразрезных прогонов опирается на каждый конец и на ряд промежуточных опор, расположенных на равном расстоянии друг от друга. Эти таблицы предназначены для пролетов, в которых прогоны перекрывают каждую опору, где длина нахлеста составляет 15% от пролета. Таблицы даны для 5 и более пролетов. Для внешних нагрузок на равные непрерывные пролеты показанная перемычка требуется в концевых пролетах. Для внутренних пролетов можно использовать на один ряд перекрытий меньше, если допустима внутренняя пропускная способность, рекомендуемые минимальные перекрытия и практические требования к расстоянию. Для внутренних нагрузок требуемое перекрытие, указанное в таблице, относится ко всем пролетам.

Аксессуары для прогонов

Нахлесты прогонов

Обычно рекомендуется длина нахлеста 15% от пролета. Там, где длины пролетов неодинаковы (например, уменьшенные концевые пролеты), к каждому прогону следует добавить 7,5% каждого соседнего пролета, а не 7,5% пролета этого прогона.

Длина нахлеста менее 10 % (или 5 % с любой стороны опоры) может не обеспечивать полной структурной непрерывности и также может страдать от локальных разрушений, не учитываемых данным методом. Поэтому их следует рассматривать вне рамок данного руководства.

Планки для прогонов

Одинарные планки используются в большинстве случаев, включая Z-образные прогоны внахлестку. Двойные планки обычно используются только там, где последовательные прогоны (обычно не внахлест) стыкуются друг с другом. Двойные планки также можно использовать в приложениях с высокой реактивной нагрузкой для уменьшения напряжения болтов. В этой ситуации потребуется дополнительная осторожность при детализации отверстия.

Конструкция прогона

Расстояние между прогонами

По умолчанию секции прогонов предполагают уклон крыши, которую они поддерживают. Расстояние между прогонами обычно требует тщательного расположения в том смысле, что оно должно соответствовать узловому рисунку поддерживающих ферм. В связи с этим я имею в виду, что прогоны следует размещать в узлах ферм, а не на самих элементах, чтобы не вызывать вторичных изгибающих и сдвигающих усилий в элементах фермы. Кроме того, если для анализа фермы, нагруженной таким образом, используется ручной анализ, такие вторичные напряжения не могут быть захвачены, поскольку мы обычно предполагаем шарнирные соединения. Профили Z (Zed) и C (Cee) холодной штамповки обычно используются для прогонов в стальных конструкциях (см. их форму на изображении ниже).

По сравнению с более толстыми горячекатаными профилями, они обычно обладают такими преимуществами, как легкость, высокая прочность и жесткость, простота изготовления и установки, простота упаковки и транспортировки и т. д. Соединение прогонов может осуществляться встык или встык в зависимости от принятого метода строительства.

С точки зрения компоновки, мы можем иметь одинарные пролеты со ступенчатым расположением гильзы/встык, одинарные/двухпролетные со ступенчатым расположением гильзы, двухпролетную систему стыкового соединения и однопролетную систему стыкового соединения. Выбор расположения может зависеть от длины поставки секций, доступных на рынке, необходимости избегать ненужных обрезков, нагрузки и пролета крыши, расположения стропил и т. д. Таким образом, крыша дизайнер должен планировать от начала до конца. Тем не менее, системы стыковых соединений с одним и двумя пролетами являются наиболее популярными в Нигерии из-за их простоты и культуры принятия более коротких пролетов крыши в стране. Однако они менее конструктивно эффективны, чем муфтовые соединения.

Перемычка прогонов

Перемычка обеспечивает сопротивление вращению прогонов при монтаже кровельного и стенового покрытия. По этой причине рекомендуется максимальное расстояние между перемычками (или перемычками и кляммерами), равное 20 x глубине прогона, но не более 4000. Невыполнение этого требования может привести к смещению креплений, вызывая дополнительные нагрузки на крепления и кровельное покрытие. Чрезмерное вращение прогона может представлять угрозу безопасности во время строительства. Поэтому рекомендуется использовать по крайней мере один ряд перекрытий в каждом пролете прогона. Конфигурации пролетов/мостов, выходящие за рамки этих рекомендаций, показаны слева от красной линии или над ней. Однако в тех случаях, когда защитное покрытие успешно установлено за пределами этой рекомендации, опубликованные значения действительны для структурных целей.

Установка прогона

Прогоны устанавливаются горизонтально под металлическими крышами. Устанавливаются поверх стропил крыши с укладкой войлочной подстилки или пароизоляцией. Прогоны имеют размер 2 на 4 фута и устанавливаются так же, как металлическая кровля. Они обеспечивают дополнительную поддержку крыши, а также обеспечивают поверхность для крепления торцевых панелей и кромки водостока.

Нахлесты прогонов

Нахлесты прогонов должны быть закреплены болтами в верхнем отверстии стенки и нижних фланцевых отверстиях на обоих концах нахлеста, как показано ниже. Крепление болтами только в перемычке прогонов внахлест не обеспечивает полной структурной непрерывности, и чрезмерные нагрузки могут быть возложены на кровельные винты, которые проходят через оба прогона в области перехлеста.

Распорка махового прогона

Если нижнее отверстие в перемычке используется для крепления раскоса махового элемента, убедитесь, что используется дополнительный болт.

Перемычка прогонов

Перемычка Design Station может быть установлена ​​вверх или вниз по скату крыши, но ее нельзя смешивать в пределах перемычки. Однако, поскольку начальный и конечный компоненты будут разными, направление крепления должно быть установлено на этапе проектирования/закупки. Гидравлическое перекрытие не должно превышать его сжимающую способность. Там, где должно быть установлено более одного ряда, всегда завершайте перемычки для каждого пояса, прежде чем переходить к следующему (т. е. не завершайте перемычки одного ряда, прежде чем начинать следующий).

Сварка

Сварка или горячая резка прогонов, прогонов или мостов не рекомендуется. Тепло, выделяющееся при сварке, влияет на свойства материала холодногнутой стали с высоким пределом текучести, используемой в прогонах. Во многих случаях могут возникать значительные концентрации напряжений даже при сварке хорошего качества. Кроме того, сварка удалит защитное покрытие на отдельных участках, что может привести к снижению долговечности.

Транспортировка и хранение прогонов

Прогоны крыши должны быть сухими во время хранения, так как вода, присутствующая между близко расположенными секциями, вызовет преждевременную коррозию. Если они становятся влажными, их следует разделить и сложить открытым способом, чтобы обеспечить вентиляцию и высушить поверхность.

Установка прогонов может быть опасной и требует наличия соответствующего плана безопасности до обращения с этими продуктами или их установки. Весь такелаж, строительные леса и защитное оборудование должны соответствовать соответствующим нормам, австралийским стандартам и законодательным требованиям. Рекомендуется следовать надлежащей торговой практике, например, изложенной в австралийских стандартах AS3828-19.98 (Руководство по монтажу стальных конструкций зданий) и HB39 (Нормативные документы по монтажу металлической кровли и облицовки стен). Обычно прогоны не предназначены для ходьбы, если они полностью не покрыты правильно установленными кровельными материалами или защитной сеткой соответствующего класса. В процессе производства или доставки на эти прогоны может попасть масло или смазка, что может увеличить потенциальную опасность. Погрузочно-разгрузочные работы с этим продуктом должны осуществляться с помощью крана, находящегося под надлежащим наблюдением, или соответствующего подъемного устройства. Во время установки прогонов при работе над землей всегда должны использоваться страховочные ремни, и ни при каких обстоятельствах вес тела не должен переноситься на перемычки, прогоны или ригели, которые не были полностью закреплены болтами и с установленным правильным перемычкой. Болты должны быть надлежащего размера и качества, все они должны быть полностью затянуты во время установки. Нахлесты должны быть закреплены болтами во внешнем отверстии в стенке (ближайшем к защитному покрытию), а также во внутренних фланцевых отверстиях.

Поставщик прогонов

И последнее, но не менее важное: вы должны выбрать лучшего поставщика для заказа прогонов. Авторитетный поставщик с сильной клиентской базой может в определенной степени гарантировать качество прогона. Помимо репутации, есть некоторые элементы, которые делают поставщика прогонов лучшим.

Производственная мощность

Производственная мощность производителя определяет, сколько времени потребуется для получения прогона. Чем выше производственная мощность, тем меньше времени вам придется ждать. Это зависит от размера их фабрики и технологии, которую они применяли. Как правило, крупные производители имеют более высокие производственные мощности.

В случае стальных прогонов важно найти производителя с производственной мощностью около 500 тонн в день.

Производственный процесс

Рекомендуется замкнуть производство от сырья до конечного продукта. Если да, то производитель может полностью управлять качеством прогона. Если они не производители стали и нуждаются в другом поставщике стали, они не могут быть уверены в точном материале и производственном процессе. Что произойдет, если ваши прогоны заржавеют через 3 месяца использования, и когда вы обратитесь к своему поставщику, они обвинят в этом производителя стали. Более того, это приводит к более высокой цене, потому что цены на продукты включают больше транспортных расходов и выгод.

Технология

На каждом этапе производства должны использоваться отдельные и современные технологии производства. Современное оборудование и применяемые передовые технологии позволяют экономить энергию и снижать себестоимость продукции. Существуют глобальные стандарты для системы управления качеством и качества продукции, такие как ISO, стандарты Австралии, ASTM, JIS G, … Убедитесь, что вы спросили поставщика об их сертификации качества, прежде чем заказывать что-либо.

Консультации

Профессиональные консультации очень важны, когда вы просто разбираетесь в прогонах и стали. Они помогут вам выбрать размеры прогонов и пролет в соответствии с погодными условиями вашего места. Им лучше предоставлять бесплатные консультации, и это удобно с круглосуточным обслуживанием.

Профессиональные сотрудники

Если вы ищете иностранного поставщика, они должны быть знакомы с экспортной деятельностью. Вам лучше работать со знающими и динамичными сотрудниками, которые ускорят процесс.

Послепродажное обслуживание

После покупки прогона вам все равно потребуется помощь в установке и обслуживании. У вас будут проблемы, если ваш поставщик исчезнет сразу после продажи, потому что некому будет гарантировать качество продукции и нести ответственность в случае ее брака.

Прогоны Chinh Dai Steel

Chinh Dai Steel является профессиональным поставщиком, специализирующимся на производстве прогонов. Наша продукция популярна на многих международных рынках, таких как Австралия, Индия, Мьянма, Индонезия, Лаос… Мы сотрудничаем со многими авторитетными партнерами: Samsung, Toyota, Thyssenkrupp, Mitsubishi…

Качество

Система менеджмента качества: ISO 9001:2008 Международный стандарт.

Качество продукции: стандарт JIS G, международный стандарт ASTM, международный стандарт AS/NZS.

Технология: семь технологических шагов, современное оборудование и передовые технологии применяются для экономии энергии и снижения производственных затрат.

Производственный процесс: закрытый от сырья до конечного продукта. На каждом этапе производства используется отдельная и современная производственная линия.

➜
