Металлофурнитура — важная составляющая оконных систем — предназначена для того, чтобы обеспечить плотное прилегание створки к раме и нужное положение. От правильного выбора фурнитуры для пластиковых окон зависит очень многое: безопасность, плавная и бесшумная работа, плотность закрытия.

Фурнитура для окон ПВХ

Фурнитура для окон ПВХ должна быть прочной и качественной, ведь от этого зависит не только долговременная эксплуатация, но и безопасность всех членов семьи. Отсутствие комплектующих для пластиковых окон усложнят их эксплуатацию. Пластиковые окна защищают помещение от проникновения холодного воздуха, продувания, от проникновения уличного шума.

Комплектующие для пластиковых окон кроме защитных функций, выполняют также и эстетичные.

Покупая оконные механизмы в маркете тбм, фурнитура будет качественной, к тому же имеется возможность фурнитуру для пластиковых окон купить в розницу.

Основные элементы оконных комплектующих:

• уголок, передающий поворотное движение
• запорные элементы
• оконные ручки
• соединители
• механизмы передачи
• противовзломные элементы

Ручки для пластиковых окон могут быть как с ключом, так и с замком. Такая оснащенность сводит к минимуму возникновение неприятных ситуаций. Выбор ручек очень большой, поэтому не составит труда выбрать самую удобную и подходящую.

Фурнитура Roto

Фурнитура Roto представляет лучшие технические решения механизмов для оконных конструкций. Roto сочетает в себе классику качества и высокую функциональность. Выбирая комплектующие, обратите внимание на такие характеристики как:

• теплоизоляция
• звукоизоляция
• воздухопроницаемость
• функциональность элементов

Фурнитура Roto обладает рядом преимуществ:

• Защищает от взлома.
• Оснащена системой защиты от захлопывания.
• Блокирует специальным замком ручку.
• Дает возможность выбора варианта открытия на проветривание.
• Проста в уходе.
• Гарантирует длительную эксплуатацию.

Благодаря новой конструкции соединительных механизмов и модульной системе, roto nt реализовывает любой вид монтажа.

Защита от детей на пластиковые окна

С появлением в дом малыша, безусловно, всем родителям хочется, чтоб в доме все было безопасным в использовании. Оптимальное и простое решение данного вопроса — применение качественных комплектующих оконных механизмов. Защита на окна от детей включает возможность применять механизмы с противоходом, где работа и повороты ручки будут осуществляться через ключ.

Оконная защита включает в себя следующие элементы:

• замок детский и для створок
• ключ на ручку
• проветриватели

Нередко используется автоматический блокиратор на кнопках, который способен автоматически зафиксировать створку в закрытом положении или в открытом, а также не допускает полного непроизвольного открывания.

Детский замок на пластиковое окно

Оконные проемы считаются одним из самых опасных мест для детей, поэтому во избежание плачевных ситуаций следует устанавливать специальную защиту. Оконная фурнитура для пластиковых окон предусматривает в своем арсенале специальные предохранители. Замки предотвращают полное распахивание, если створки установлены на проветривание. Также данный элемент может блокировать и поворотную функции ручки. Защелки для детей имеют разновидности, выбор которых зависит от режима использования оконной створки, а также представляют собой преграду для грабителей: даже при разбитом стекле окошко не откроется. Если замок будет установлен внизу, то створка не будет открываться, а сможет только откидываться.

Поделиться:

Читайте также

Типы открывания окон — схема открывания пластиковых окон

Сегодня никого не удивить пластиковыми окнами. Данный товар давно и прочно обосновался на рынке строительно-отделочных материалов.

Важно, чтоб окна были не только красивыми и практичными, но и удобными при эксплуатации. Поэтому, прежде, чем купить пластиковые окна, постарайтесь тщательно изучить особенности их конструкции, и выбрать максимально подходящую для себя.

Существует несколько способов открывания пластиковых окон:

1. Глухие
2. Поворотные
3. Откидные
4. Поворотно-откидные
5. Раздвижные

Окна с поворотными створками

Эти окна оснащенные поворотным механизмом, позволяющим открывать их в горизонтальной плоскости. Основными преимуществами таких створок являются следующие характеристики:

• занимают средний ценовой сегмент между глухими окнами и окнами с поворотно-откидным механизмом открытия;
• предоставляют владельцу легкий доступ к внешней части рамы и стеклам снаружи.

Поворотные створки не идеальны и им присущи такие негативные нюансы при эксплуатации:

• невозможность использования подоконника таких окон для размещения различных предметов;
• потенциальная возможность возникновения сквозняков в таких створках обусловлена меньшим количеством точек соприкосновения с рамой.

Если такие окна снабжены двумя створками, то открываться могут как одна из них, так и обе.

Окна с глухими створками

Конструкция створок таких окон не предусматривает возможности их открытия. Низкие затраты на производство окон с глухими створками, отсутствие дополнительных усложнений и механизмов, обуславливают их низкую стоимость. Главными преимуществами таких створок станут способность пропускать максимальное количество солнечного света в помещение и возможность использования подоконников в качестве полок. Присутствует и существенный недостаток таких «глухих» окон — невозможность чистки с внешней стороны без помощи специального высотного оборудования или услуг промышленных альпинистов. Поэтому рекомендуется приобретать окна которые всё таки можно будет открыть для обслуживания и чистки.

Рекомендации по выбору окон и типа открывания

В первую очередь необходимо учитывать габариты самого окна. Если ширина оконного проема больше, чем два метра, то оптимальным вариантом будет трехстворчатое окно. В такой конструкции одна створка может быть глухой, а две — поворотными. Или наоборот. Здесь выбор делается на усмотрение заказчика.

В загородных домах отличным вариантом служат окна с одной поворотной створкой. Или поворотно-откидные. Чем меньше открывающихся створок, тем меньше стоимость окна. Кроме того, в загородном доме глухие окна не доставляют лишних хлопот. Их можно мыть и протирать от пыли прямо с улицы. В квартире глухие створки мыть сложнее, но если поворотные створки размещены в конструкции правильно, то трудностей с этим не возникнет.

Поворотно-откидные створки больше всего рекомендованы в помещениях с большим количеством людей: офисы, больницы, школы и т.д. Важное преимущество поворотно-откидных створок в том, что их можно открыть настежь, чтобы хорошо проветривать такое помещение. Ну и стандартное проветривание в них тоже возможно. А встроенный ограничитель открывания пластиковых окон предотвратит от слишком сильного или резкого открытия. Соответственно, от поломок тоже.

В тех помещениях, где проветривание требуется постоянно (спортзалы, производственные цеха, туалеты), оптимальным вариантом послужат широкие откидные окна, что открываются по принципу фрамуги. А вот для тех помещений, где важно позаботиться о качественном освещении и экономии, можно и вовсе выбрать глухие оконные конструкции. Они дешевле и могут иметь самые различные размеры.

всегда готова предложить вам пластиковые окна высокого качества с любым типом открывания. Обращайтесь, и мы сделаем вашу жизнь комфортнее.

Поворотно-откидная фурнитура:

Подобная работа не занимает много времени, однако доверить это лучше специалистам: малейшая ошибка при монтаже может нарушить работу всей конструкции. Кроме того, большинство деталей разных производителей несовместимы друг с другом.

Стоимость работ можете посмотреть здесь.

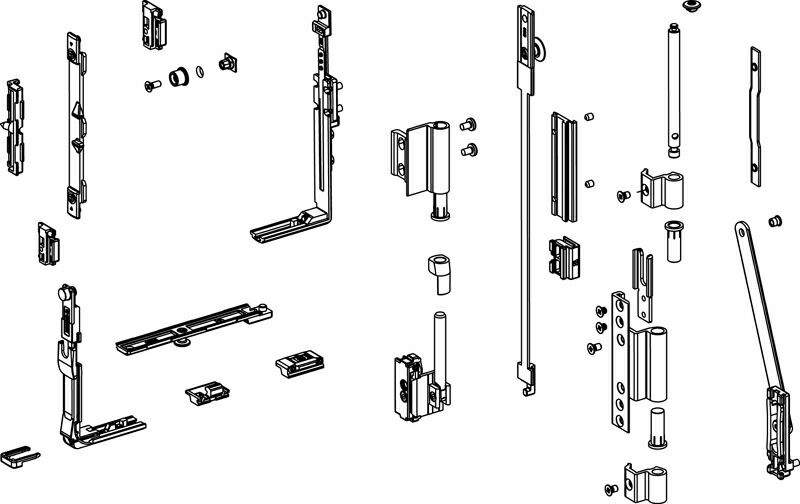

Основные элементы фурнитуры

1. Основные запоры предназначены для закрывания-открывания-откидывания створки путем преобразования вращательного движения ручки в линейное движение подвижной штанги.

Конструктивно выполнен в виде стальной пластины и состоит из неподвижной и подвижной частей. В зависимости от схемы открывания окна основные запоры подразделяются на:

1. поворотно-откидные
2. поворотные
3. штульповые

2. Угловой переключатель — это деталь фурнитуры, предназначенная для передачи поступательного перемещения подвижной части фурнитуры под углом 90 град. – для прямоугольных окон, более 90 град до 135 град. – для трапециевидных окон, менее 90 град от 35 град до 45 град – для треугольных окон снизу створки.

3. Ножницы — это деталь фурнитуры, предназначенная для обеспечения установки и фиксации створки поворотно-откидного окна в положении “Откинуто”, а также передачи перемещения подвижных частей фурнитуры сопрягаемым деталям.

4. Средний запор — это деталь фурнитуры, предназначенная для обеспечения прижима створки к раме. 5. Петля — это деталь фурнитуры, предназначенная для навески створки на раму и обеспечения необходимого их взаимного положения. Различают петлю на раме (верхняя и нижняя) и на створке (угловая, нижняя, средняя, фрамужная). Петли обеспечивают установку створок с максимальным весом до 130кг. 6. Ответная планка — это деталь фурнитуры, предназначенная для обеспечения прижима створки к раме (совместно с запорной цапфой подвижной части элементов фурнитуры).

Устанавливается на раму и зависит от профиля. Конструктивно выполнены нерегулируемыми. Для обеспечения повышенных противовзломных свойств оконного блока применяют противовзломные ответные планки, препятствующие несанкционированному отжатию створки от рамы в закрытом положении фурнитуры 7. Цапфы – деталь фурнитуры, который выполняет функцию запирания створки в закрытом положении (точка прижима створки к раме). Цапфы бывают стандартные и противовзломные, вращающиеся и статичные. А также могут иметь различную геометрическую форму (круглые, овальные, плоские и т.п.). Противовзломная цапфа имеет грибовидную форму. Все цапфы имеют регулировку по прижиму.

8. Декоративная накладка — это деталь фурнитуры, предназначенная для придания необходимого цветового оформления фурнитуры. Изготавливаются из пластмассы различного цвета и устанавливаются на петли.

9. Блокировщик (блокиратор) откидывания предназначен для предотвращения откидывания створки поворотно-откидного окна из распашного положения.

Как правило, блокировщик откидывания выполнен в виде двух элементов – блокировщик откидывания на створке и ответной части (упора) блокировщика на раме. Согласно требованиям ГОСТ 30777-2001 этот элемент должен быть установлен на каждом поворотно-откидном окне. 10. Ручка – элемент фурнитуры который приводит в движение весь механизм – подвижные части фурнитуры.

У каждой марки фурнитуры есть большой ассортимент ручек по цвету и форме. Несмотря на сложное устройство, современная фурнитура очень проста в обслуживании, весь механизм окна управляется одной ручкой.

В процессе эксплуатации оконной фурнитуры запрещается прилагать усилие на оконную ручку при открытом положении оконной створки, что должно быть указано в инструкции по эксплуатации готового изделия или в рекомендациях по монтажу фурнитуры или каталоге фурнитуры, поскольку при приложении значительного усилия, блокировщик откидывания и другие элементы могут быть сломаны.

Поворотные пластиковые окна

Такой тип пластиковых окон получил наибольшее применение – он обеспечивает равномерное проветривание в верхней и нижней части. Этим механизмом можно открыть створку только в горизонтальной плоскости вовнутрь помещения. Конструкция очень простая – с одной стороны профиля смонтированы петли, с другой установлены запорные узлы.

Достоинства поворотного механизма:

• более надежная конструкция;
• простой принцип работы;
• удобство обслуживания.

Поворотный механизм – это оптимальное соотношение цены и комфорта. В отличие от глухих окон створку можно открыть для проветривания, а стоимость окна ниже, чем у более совершенных моделей. Такие варианты подойдут для остекления бюджетного жилья, офисов, учебных заведений и административных помещений.

Иногда от поворотного механизма отказываются из-за недостатков:

• для предотвращения сквозняков требуется установка ограничителя;
• из-за полного открывания возникают трудности проветривания в ветряную или холодную погоду;
• для обеспечения хода створки подоконник должен быть всегда свободным.

Поворотный механизм проще ремонтировать, с обслуживанием справится даже человек без профессиональных навыков. Замену замка или смазку его узлов можно провести без изучения инструкции.

Руководство по частям окна (со схемами)

Стефан Георге | Опубликовано 21 октября 2022 г.

Более подробная информация о частях окна может помочь вам определить, какие запасные части вам нужны. Хотя все окна имеют раму и стеклянные панели, разные стили имеют разные особенности.

Независимо от того, покупаете ли вы окна на замену или пытаетесь исправить сквозняк, понимание компонентов вашего окна позволит вам сделать осознанную покупку.

Продолжайте читать, чтобы узнать больше о частях окна.

Основные части окна

Вся оконная система имеет компоненты и внешние детали, которые со временем требуют замены. Крайне важно разобраться с основными частями окна, поскольку каждый стиль окна отличается.

Вот список основных частей окна и описание того, как они работают вместе.

Оконная створка

Оконная створка вставляется внутрь рамы и удерживает стекло. Створки также толкают окно вверх или вниз. Он состоит из стоек (вертикальная часть) и направляющих (горизонтальная часть), на которых размещается стекло.

Стандартные домашние окна имеют верхнюю створку, нижнюю створку и контррельс. Верхняя створка – это верхняя часть одинарного или двустворчатого окна. У одностворчатых окон фиксируется верхняя створка. Нижняя створка регулируется в обоих окнах, и вы можете поднять ее, чтобы впустить воздух.

Ответная планка представляет собой горизонтальную часть двустворчатого окна, где соприкасаются поверхности створки. При открывании всего окна нижняя направляющая верхней створки и верхняя направляющая верхней створки пересекаются.

Оконные стекла

Оконное стекло — это стеклянная часть окна. Стекло пропускает естественный свет, защищает от сквозняков и изолирует дом. Стекло может быть прозрачным или тонированным для приватности. Стекло различается в зависимости от количества используемых листов.

Окна с несколькими стеклами снижают уровень шума и являются более энергоэффективными по сравнению с окнами с одним стеклом. Состав для остекления и экструдированная алюминиевая рейка являются обычными оконными деталями, которые удерживают стекла на месте.

Решетки

Решетки — это части окна, которые делят стекло на четыре или более частей. Не на всех окнах есть решетки. Полосы являются декоративными и заставляют окна выглядеть как несколько панелей. №

Их можно установить между стеклом или поверх него. Решетки имеют горизонтальные и вертикальные части, которые добавляют структурной целостности.

Клипсы для решеток

Клипсы для решеток – это крепления для декоративных оконных решеток. Полноразмерные решетки являются съемными, и для их фиксации требуются зажимы. При размещении над стеклом объемные решетки скрывают зажимы.

Фиксированная панель

Часть окна, которая не открывается и не закрывается. Для одностворчатого окна верхняя створка является неработающей панелью. Картинные окна и большинство круглых окон также имеют фиксированные панели.

Подъемная рейка

Подъемная рейка или подъемная ручка представляет собой верхнюю часть или горизонтальную часть оконной створки. Открывает и закрывает одинарные или двустворчатые окна.

Крышка стула

Крышка табуретки у окна представляет собой горизонтальную накладку под внутренним подоконником. Он выступает наружу на несколько дюймов и создает хорошую поверхность для витрины.

Основные части оконной рамы

Оконная рама — это внешняя конструкция, удерживающая все стекла на месте. Оконная рама состоит из головки , косяка и подоконника . Вместе они удерживают окно на месте.

Окна с несколькими стеклами имеют дополнительные детали, такие как распорки и газовые наполнители для изоляции. Дерево – традиционный материал для оконных рам. Современные окна имеют раму из стекловолокна, винила или металла.

• Верх – Верх – это верхняя горизонтальная часть оконной рамы. Помогает укрепить оконную раму после установки.
• Косяк – Косяк представляет собой вертикальную сторону оконной рамы, соединяющую верх и подоконник. Косяки находятся внутри рамы с обеих сторон окна.
• Подоконник- Подоконник – это внешние деревянные детали или экструдированный жесткий ПВХ на нижней части оконной рамы. Он находится прямо под нижней панелью окна.

Другие части окна

Наличник

Вы можете завершить внешнюю раму вашего окна наличником. Он служит декоративным молдингом и уплотнителем между оконной рамой и стеной, блокируя проникновение наружного воздуха в ваш дом.

Фрамуга

Фрамуга – горизонтальная балка, отделяющая оконную раму от дополнительного окна над ней. Оконные рамы заполняют пространство между оконной рамой и высокими потолками. Фрамужные окна, которые могут двигаться вверх и вниз, популярны в ванных комнатах для вентиляции. Современные дома имеют фрамуги для эстетики и естественного освещения.

Импост

Импост представляет собой тяжелую вертикальную или горизонтальную перекладину, разделяющую две стороны окна. Это основная конструктивная деталь, которая может быть либо постоянно закреплена, либо сниматься с рамы.

Уплотнитель

Монтажники окон используют уплотнитель, чтобы уплотнить створку окна к раме. Типы уплотнителей включают вспененную ленту, трубчатую резину, войлок и V-образную ленту. Выберите уплотнитель, который выдержит трение и погодные изменения. Защитная изоляция создает энергоэффективные окна, блокируя потенциальные пути для утечек теплого и холодного воздуха.

Фартук

Фартук – это декоративная накладка для отделки пространства под подоконником или табуретом. Он устанавливается у стены, чтобы улучшить внешний вид окна. Хотя они не всегда присутствуют, вы можете найти фартуки на нескольких типах окон.

Оконная решетка

На сегодняшний день ширма является стандартной функцией большинства окон. Он изготавливается на заказ из пластика, стекловолокна или проволоки по размеру оконного проема. Когда окно открыто, сетки не дают проникнуть в дом насекомым, жукам и пыли.

Распорки

Распорки представляют собой полоски из пластика или металла, используемые для разделения окон с двойным или тройным остеклением. Идеальная прокладка должна поддерживать стеклянные панели и герметизировать впрыскиваемый между ними аргон. Он также должен отталкивать влагу от уплотнений.

В прошлом производители использовали алюминий для изготовления прокладок. Распорки были прочными, но слишком жесткими, что приводило к поломке уплотнения и запотеванию окон. Сегодня вы можете найти прокладки из различных материалов, включая металл, пенометаллические сплавы и пластик.

Фуга

Фуга — это кусок дерева, к которому оконная рама крепится во время установки. Он фиксируется со всех сторон для поддержки окна. Подоконник заменяет горизонтальное дно витрины.

Наличник

Наличник оконный – это декоративный молдинг, обрамляющий стену вокруг окна. Размещение наличников вокруг ваших окон улучшает их визуальную привлекательность. Наличники бывают как с узором, так и с минималистским дизайном.

Оконные панели

Оконные панели поддерживают теплоизоляцию, пропускают свет и блокируют неприятный поток воздуха. Окна имеют откидную стеклянную панель, что упрощает управление и контроль воздушного потока.

Части окна: Фурнитура

Фурнитура относится к оконным частям, которые вы используете для открывания и защиты окон.

• Замок створки – Замок створки предотвращает открытие окна. Двустворчатые окна имеют нижнюю створку и верхнюю створку.
• Механизм блокировки – Механизм блокировки обеспечивает защиту от взлома. Рамы с двумя и более окнами имеют запорный механизм сверху створки. Большинство окон имеют защелки створки и ручку замка. Вы хотите закрепить запорный механизм на раме из массива дерева для дополнительного усиления.
• Баланс – Баланс представляет собой систему с пружинами для противодействия весу створки при открытии и закрытии окна. Оконные противовесы находятся внутри косяков одинарных и двустворчатых окон.
• Вентиляционная заглушка – На верхней створке имеются вентиляционные заглушки. Вы можете выдвинуть штифт, чтобы нижняя створка не открывалась полностью. Окна Pella включают эту функцию в свои внешние виниловые окна для повышения безопасности.

Общие конструкции окон

• Двустворчатые окна – Двустворчатые окна имеют две створки: верхнюю и нижнюю. В двустворчатом окне можно отрегулировать обе створки, а в одностворчатом — только нижнюю. Вертикальная сторона двустворчатого окна шире, что позволяет добавлять несколько окон.
• Створчатые окна – Створчатое окно имеет откидную створку, которая выдвигается и открывается с помощью кривошипного устройства. Створчатые окна не имеют центральной рейки. В отличие от стандартных типов, створчатое окно открывается и закрывается как дверь с помощью механического устройства, прикрепленного к сторонам рамы. Конструкция оконной створки идеальна для труднодоступных мест, например, над кухонной раковиной.
• Одностворчатое окно – Одностворчатое окно имеет верхнюю неподвижную створку и нижнюю подвижную створку. Нижняя часть окна перемещается вверх и вниз, а верхняя — нет. Одностворчатые окна имеют нижнюю створку, обеспечивающую вентиляцию. Вы можете открыть только верхнюю створку, нижнюю створку или обе, чтобы улучшить вентиляцию.
• Окно маркизы – Окна маркизы имеют верхнюю петлю, которая позволяет раме открываться наружу. Они располагаются над или под другими окнами, чтобы увеличить освещение и открыть пространство. Окна навеса обеспечивают вентиляцию и защиту от непогоды, поскольку они крепятся на петлях сверху и открываются наружу снизу.

Часто задаваемые вопросы (FAQ)FAQ

Какой материал идеально подходит для уплотнения окон?

Натяжной уплотнитель или V-образная полоса представляет собой прочную пластиковую или металлическую полосу, идеально подходящую для гидроизоляции двустворчатых или раздвижных окон. Натяжные уплотнения недороги и просты в установке. Винил, который немного дороже, также прочен и устойчив к влаге.

Сколько стоят детали для замены окна?

Расположение, материалы окна, тип остекления и тип окна влияют на стоимость замены окна. В зависимости от материала оконной рамы и типа стекла замена окон стоит от 200 до 2100 долларов за окно, в среднем по стране 750 долларов за окно.

Трудно ли устанавливать части окна?

Самостоятельный подход практичен, если у вас есть навыки столярного дела. Установка многих окон занимает много времени, поэтому стоит нанять профессионала. Вы также избежите распространенных ошибок, которые в конечном итоге разрушат общую эстетику.

Части окна: Заключение

Некоторые элементы окна различаются по типу. Изучение названий оконных частей и анатомии перед заменой окон поможет вам понять, на что обращать внимание.

Каждое окно состоит из разных частей, поэтому важно знать, что вы покупаете. Знание компонентов и преимуществ вашего окна поможет вам избежать ошибок и выбрать тот, который подходит для вашего дома.

Детали оконных створок: визуальное руководство по всему, что вам нужно знать

Познакомьтесь с самыми распространенными оконными конструкциями на рынке.

Если вы оглядите комнату, в которой сейчас находитесь, скорее всего, вы увидите оконное стекло. И хотя вы, вероятно, больше озабочены видом, чем самим окном, популярность этого дизайна невозможно переоценить.

Понимание того, как работают эти оконные блоки, может быть полезным, особенно когда приходит время заменить или установить новые створчатые окна. Поэтому, чтобы помочь вам лучше понять детали створчатого окна, функциональность, недостатки и способы их улучшения, мы составили это руководство.

Перейдите по этому содержимому:

Часть 1. Что такое створчатое окно?

• Общие сведения о деталях оконных створок
• Проблема с рукоятками на створке Windows
• Оборудование Parallex: отказ от кривошипа для улучшения и увеличения срока службы окна

Часть 2: оконное стекло и теплоизоляция

• Из чего состоит стеклопакет?

Часть 3: Створчатые оконные рамы

• Проблема с полыми виниловыми рамками из ПВХ
• Гибридные рамы Fusion: алюминий, сталь и высокоэффективный виниловый U-PVC

Часть 4. Откройте для себя лучшую версию створчатого окна

• Другие ключевые детали и компоненты створчатого окна

Часть 1: Что такое створчатое окно?

Створчатые окна предназначены для открывания наружу, как дверь. Они крепятся к оконной раме одной или несколькими петлями сбоку. Эти окна идеально подходят для притока воздуха и вентиляции, а также в качестве альтернативного пути эвакуации. Традиционные створки открываются и закрываются с помощью поворотного механизма и кривошипа, расположенных в нижней части рамы. В закрытом состоянии запирающие механизмы на раме притягивают створку к раме и фиксируют ее в нужном положении.

Пояснение Детали створки окна:

Во-первых, рама: Рама – это конструкция, которая окружает и поддерживает весь оконный блок. Компоненты рамы могут различаться в зависимости от типа устанавливаемого окна.

Остекление: Этот термин относится к вырезанному куску стекла, который заполняет оконную раму. Если в окне есть одно стекло, это окно с одинарным остеклением; если у него два стекла, это стеклопакет; три стекла, тройной стеклопакет. Большинство бытовых окон на рынке имеют двойное или тройное остекление.

Створка: Подвижная панель, которая надежно удерживает стекло и раму стекла на месте. Когда вы открываете створчатое окно, именно эта часть открывается наружу.

Обшивка: Декоративная форма, которой обрамляют оконную раму внутри дома.

Подоконник: Горизонтальный участок, образующий нижнюю часть оконной рамы

Косяк: Вертикальный участок, соединяющий внутреннюю часть оконной рамы с внутренней частью гипсокартона

Головка : Горизонтальная часть, образующая верхнюю часть оконной рамы

Импост: Вертикальный или горизонтальный элемент рамы, образующий перегородку между различными стеклянными элементами окна.

Многозапорные замки: Система запирания, которая удерживает оконную створку на месте в нескольких частях вдоль рамы, когда она закрыта.

Петли: Компоненты створки окна, которые крепят створку к сторонам оконной рамы (косяка), позволяя окну поворачиваться внутрь и наружу.

Запорные ручки: Во многих стандартных конструкциях створок эти ручки располагаются посередине створки и облегчают открывание оконной створки (или створки).

Наконец, оконная рукоятка: На протяжении многих лет являлась одним из основных элементов оконного дизайна в Северной Америке. Шатуны состоят из ряда компонентов, но общая идея проста: кривошипно-шатунный механизм крепится к раме с внутренней стороны. Пользователь поворачивает рычаг привода, чтобы открыть окно, тем самым активируя поворотный механизм, который поворачивает створку наружу на рычаге управления кривошипом.

Проблема с рукоятками на оконных створках

Несмотря на их повсеместное распространение, оконные рукоятки устарели и со временем постепенно изнашиваются.

1. Поскольку рукоятки работают только при перемещении створки снизу, верхняя часть створки реагирует только на это движение. Со временем это неравномерное распределение веса и движения может привести к деформации, провисанию и прогибу створки внутри рамы.
2. Кривошипные механизмы также будут снимать, ломаться, ослабляться и со временем сталкиваться с сезонными проблемами.
3. Проблемы, связанные с шатунами и неравномерным распределением веса, еще более бросаются в глаза при использовании окон с тройным остеклением. Эти окна состоят из трех оконных стекол и намного тяжелее, чем альтернативы с двойным остеклением. Больший вес означает большую постоянную нагрузку на кривошипно-шатунный механизм.
4. Все эти проблемы означают, что рукоятки требуют регулярного обслуживания даже для правильной работы, не говоря уже о том, чтобы избежать необратимого повреждения оконного блока.

Оборудование Parallex: отказ от кривошипа для улучшения и увеличения срока службы окна

Больше никаких неуклюжих кривошипов, шестерен или рычагов управления — с помощью фурнитуры Parallex® эти устаревшие оконные детали заменяются элегантной системой. Вот как это работает:

1. Большой стержень из оцинкованной стали проходит через внутреннюю часть створки и соединяется с параллельными направляющими, которые проходят сверху и снизу оконной рамы
2. Принуждает верх и низ створки двигаться в полном тандеме по параллельным направляющим. Это равномерно распределяет крутящий момент, вес и движение, устраняя риск деформации, провисания или деформации.
3. Полное отсутствие лишних механических деталей. Ни шатунов, ни петель нигде.
4. Эта технология повышает энергоэффективность за счет более плотных уплотнений и создает более широкое отверстие для лучшего обзора, улучшенной вентиляции и легкодоступного пути эвакуации.

Часть 2: оконное стекло и теплоизоляция

Теперь, когда у нас есть представление о различных частях оконного проема, давайте немного увеличим масштаб, чтобы понять оконное стекло.

Из чего состоит стеклопакет?

Оконное стекло с покрытием с низким коэффициентом излучения (Low-E): Это прозрачное, невероятно тонкое покрытие помогает окну отражать нежелательное солнечное тепло, позволяя домам более эффективно охлаждаться при более высоких температурах. Он также отражает лучистое тепло, излучаемое объектами внутри дома (например, блоком HVAC), обратно в дом. Это помогает уменьшить потери тепла в холодные месяцы.

Газовые баллоны с криптоном и аргоном: Газовые наполнители являются важным шагом в создании стеклопакета. Производители заполняют пространство между стеклопакетами такими газами, как криптон или аргон. Почему не просто воздух? Эти более тяжелые благородные газы могут лучше препятствовать передаче тепла через окно.

Прокладки Warm-Edge: Эти уплотнители изолируют края стеклопакета и надежно удерживают стекла друг от друга. Прокладки с теплыми краями необходимы для того, чтобы окно оставалось энергоэффективным в течение длительного времени.

Узнайте больше об энергоэффективности и окнах здесь >>

Часть 3: оконные рамы створки

Дерево, стекловолокно, композитные материалы, алюминий и виниловый ПВХ — существует множество материалов для оконных рам. Однако, когда дело доходит до створчатых окон, виниловый ПВХ на сегодняшний день является самым популярным материалом для рам на рынке. Почему?

• Это дешевый синтетический материал с очень низкой теплопроводностью, что делает его очень энергоэффективным.
• Эти оправы представляют собой комбинацию различных пластификаторов, пигментов и химикатов с полыми камерами, которые якобы делают продукт более легким и гибким.
• Это материал рамы, который позволяет производителям сваривать углы для создания идеального уплотнения.

Проблема с полыми виниловыми рамками из ПВХ

Проблема в том, что винил не является особо прочным и долговечным материалом, если его использовать отдельно.

Хотя они, безусловно, являются более дешевым вариантом, в конечном итоге они являются плохой инвестицией. В долгосрочной перспективе эти рамы будут расширяться, сжиматься и часто повреждаться, что приведет к новой замене окон.

Основная причина, по которой домовладельцы заменяют свои створчатые окна, заключается в том, что полые виниловые рамы вышли из строя или потеряли герметичность. Так зачем заменять один ошибочный дизайн окна более новой версией того же самого?

Гибридные рамы Fusion: алюминий, сталь и высокоэффективный винил U-PVC

Мы установили, что виниловые рамы эффективны, но им не хватает прочности и долговечности. Таким образом, решение состоит в том, чтобы объединить этот материал с прочной системой поддержки, чтобы создать оконную раму, отвечающую всем требованиям. При сочетании алюминия и винилового ПВХ — вместе с добавленной прочностью оцинкованной стали — Гибридные рамы Fusion чрезвычайно прочны и высокоэффективны. Обладая большей прочностью, эти рамы могут иметь тонкий стильный профиль, который делает визуальный акцент на стекле окна и на улице за его пределами.

Часть 4. Откройте для себя лучшую версию створчатого окна

Мы рассмотрели детали, особенности, недостатки и ключевые области инноваций створчатого окна. Наконец, мы хотим помочь вам понять, как мы объединили все это, чтобы создать более прочное, стильное и высокоэффективное створчатое окно.

Другие основные детали и компоненты оконных створок

Выдвижные сетки и жалюзи от насекомых: Благодаря выдвижным ширмам и жалюзи вы можете полностью контролировать, когда, где и в какой степени ваши сетки используются.

Нестандартный состав стекла: Установите энергосберегающие створчатые окна, которые подходят для вашего дома . Поскольку мы сами изготавливаем все наши стеклопакеты, мы можем гарантировать, что ваши окна и двери будут соответствовать вашим конкретным предпочтениям, климату и конструкции дома.

Стиль и эстетика: От нестандартных узоров решеток и цветовых схем до текстур форм — мы можем помочь вам установить красивые нестандартные окна, которые улучшат внешний вид вашего дома и помогут вам реализовать свое видение.

Есть дополнительные вопросы о деталях оконных рам, производительности или замене?

Компания Magic™ уже более 40 лет устанавливает инновационные высокоэффективные окна и двери в GTA и прилегающих районах.
