Основные преимущества системы
2. Удаляется воздух через вытяжные решетки (с датчиком влажности или с датчиком присутствия) устанавливаемые в подсобных помещениях (кухня, ванная, туалет). 3. Механической является только вытяжка, обеспечиваемая центральным вентилятором, который работает бесшумно и поэтому может устанавливаться внутри дома.
|
Они вне конкуренции с
Датчик механически связан с

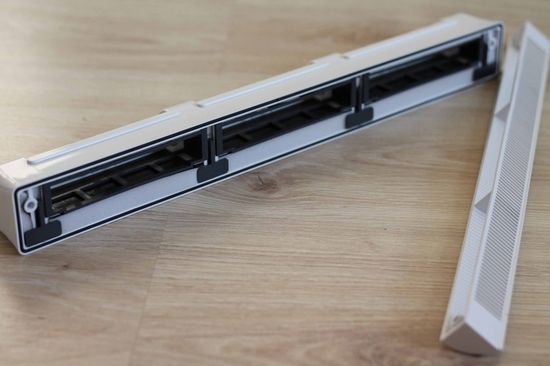

Вентиляционные клапаны
Вентиляционные клапаны
— это устройства, предназначенные для постоянного дозированного притока наружного воздуха в помещение исходя из минимально необходимого объема. Они позволяют обеспечивать постоянный воздухообмен при закрытых створках.
Аргументы «ЗА» вентиляционные клапаны:
Не требуется постоянно открывать и закрывать створку для проветривания помещения.
Через открытую створку поступает гораздо больше воздуха, чем способна прогреть система отопления и температура воздуха в помещении быстро снижается до дискомфортного уровня (происходит «выхолаживание»).
Клапаны обеспечивают проветривание помещения без потери звукоизолирующих свойств окна.
Нет опасности «открытого» окна, особенно это актуально для первых этажей.
AERECO ЕММ
Гигрорегулируемые клапаны AERECO — предназначены для постоянного нормированного притока наружного воздуха в помещение, исходя из минимально необходимого по гигиеническим требованиям объема на одного человека (примерно 30 кубометров в час). Устройства позволяют постоянно вентилировать помещение, не открывая окон.
Принцип действия приточных клапанов основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха внутри помещений. Движение воздуха через клапан осуществляется при условии функционирования естественной или механической вытяжки и наличия перетока между помещениями (подрезов дверного полотна снизу на 1,5 см, либо переточных решеток в дверном полотне или стене).
Приточные клапаны AERECO не требуют специального обслуживания. Уход за устройством заключается в периодической чистке (1-2 раза в год) и зависит, в основном, от уровня загрязненности наружного воздуха. Налет пыли на решетке внешнего козырька удаляется с помощью щетки пылесоса или иным подходящим способом.
Поверхность заслонки и корпус приточного устройства протирается влажной салфеткой. Не допускается применение абразивных химически агрессивных моющих средств. Образующееся иногда пятно от пыли на оконном откосе над приточным устройством также удаляется с помощью влажной салфетки.
AIR-BOX COMFORT
Характеристики:
Расход воздуха 31 -42 м3/час.
Звукоизоляция в открытом состоянии 29 дБ, в закрытом 32 дБ. Цвета: белый.
Размер 350 х 42 мм, размер паза для установки клапана 324 мм, козырька 354 мм.
Минимальная габаритная ширина створки для установки 500 мм.

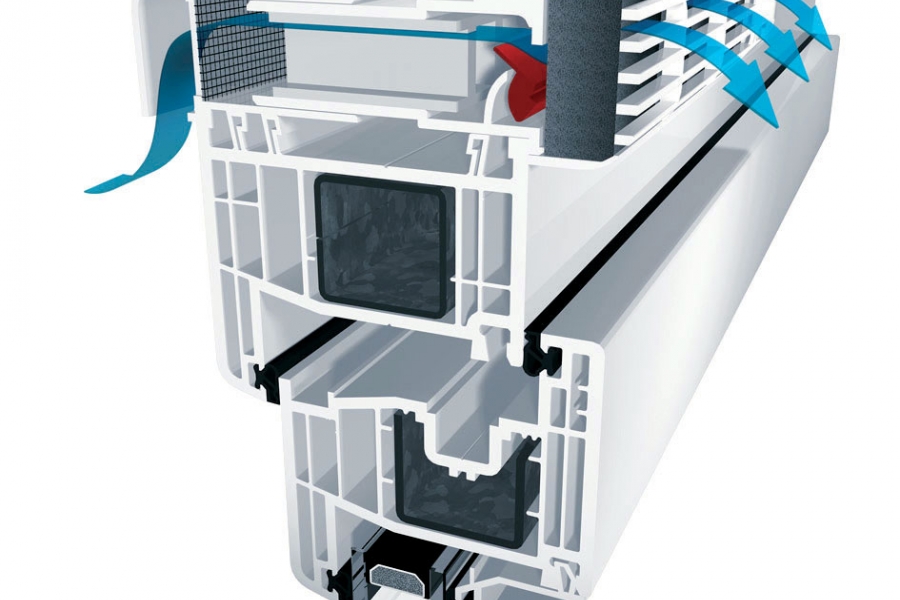

Принцип работы приточного оконного клапана Air-Box Comfort:
Свежий воздух с улицы попадает в канал между рамой и створкой в местах фрезеровки или удаления уплотнителя.
Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.
Контроль воздушного потока осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.
AIR-BOX STANDART
AIR-BOX STANDART — клапан с автоматической регулировкой
Характеристики
Расход воздуха до 5 м3/час.
Звукоизоляция в открытом состоянии 29 дБ, в закрытом 32 дБ. Цвета: белый.
Габаритные размеры (ШхГхВ) — (2х125)х32х13 мм.
Устанавливается только на поворотные створки. Минимальная габаритная ширина створки для установки 351 мм.
Принцип работы приточного оконного клапана Air-Box Standart
Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные.
Затем через систему клапанов, установленную в верхней части рамы, примыкающей к створке окна, воздух попадает в помещение.
Контроль воздушного потока
Регулирование прохождения потока воздуха через систему осуществляется с помощью подвижных воздушных заслонок.
За счет разной калибровки срабатывание каждой из заслонок происходит при определенном воздушном потоке, обеспечивая плавное регулирование притока воздуха
По мере усиления ветра, заслонки прикрываются, сокращая поступление воздуха в помещение, либо закрываются полностью, прекращая поступление воздуха.
Sinax Air-02
Вентиляционный клапан Sinax Air-02 — предназначен для обеспечения проветривания в помещениях и эффективно решает проблемы, возникающие в помещении, связанные с герметичностью современных окон, а именно конденсат на стеклах, духота, образования плесени на подоконниках и откосах.
Характеристики:
Расход воздуха до 30 м3/час.
Звукоизоляция в открытом состоянии 29 дБ, в закрытом 32 дБ. Цвета: белый.
Размер 350>32мм. Для установки клапана сверлятся отверстия б=8мм в количестве 10-12 штук.
Минимальная габаритная ширина створки для установки 500 мм.
Принцип работы приточного оконного клапана Sinax Air-02:
Свежий воздух с улицы попадает в канал между рамой и створкой в местах фрезеровки.
Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.
Контроль воздушного потока осуществляется с помощью перемещения заслонки.
Вопросы и ответы
Для чего нужны оконные приточные клапаны ?
При установке герметичных окон ПВХ нарушается естественный воздухообмен, заложенный проектом, что приводит к целому ряду проблем. Ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.
Приточные оконные клапаны позволяют обеспечить нормальный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.
Почему бы не использовать щелевое или микро-проветривание ?
При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, работает непрерывно, обеспечивая приток воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур.
Зачем нужен оконный вентиляционный клапан летом ?
Уходя на работу, оставляя окно открытым, снижается уровень безопасности жилья, происходит попадание пыли, влаги во время дождя, проникновение насекомых. При закрытых окнах без оконного вентиляционного клапана в помещении происходит накопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта.
Эффективность работы любых пассивных приточных устройств, принцип работы которых основан на разнице давлений внутри и снаружи помещения, является максимальным в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу.
В теплый период времени перепад давлений имеет минимальную разницу, соответственно и эффективность минимальна. Помимо этого, тяга, которая создается за счет разницы давлений, зависит от массы различных внешних факторов: место расположения дома, высота здания, наличие или отсутствие различных климатических явлений и т.п.
Можно ли обойтись без оконного вентиляционного клапана ?
Рекомендуется проветривать помещение до 4-х раз в день по 15 минут, что является невозможным или крайне неудобным. В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки. Наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.
Не станет ли холодно в квартире из-за притока холодного воздуха зимой ?
При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами.
Помимо этогооконный приточный клапан имеет возможность плавной регулировки подачи воздуха.
Зачем нужен оконный вентиляционный клапан, если есть кондиционер ?
Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимый приток свежего воздуха.
Может ли оконный приточный клапан замерзнуть зимой ?
При нормальной работе вытяжки — нет, т.к. удаление влажного воздуха происходит непрерывно. Уровень влажности в помещении снижен. Таким образом, нет причин для выпадения конденсата и обледенения оконного клапана.
Не рекомендуется закрывать клапан полностью, т.к. это нарушит воздухообмен в помещении, что приведет к повышению относительной влажности, выпадению конденсата, а в зимний период времени к обледенению устройства.
Высока ли стоимость оконных приточных клапанов ?
Стоимость оконных приточных клапанов незначительна и практически не влияет на конечную стоимость оконной конструкции.
DX ПРЕВОСХОДНОЕ | Аэрэко
Наслаждайтесь настоящим интерактивным опытом
DX Excellence был полностью разработан для того, чтобы предоставить жильцу помещения центральную позицию в управлении качеством воздуха в помещении. DX Excellence может общаться с пользователем и передавать ему в режиме реального времени большое количество информации, такой как скорость засорения для каждого фильтра, качество воздуха в помещении и температура в каждой комнате. С помощью своего смартфона пассажир может полностью настроить DX Excellence для достижения оптимального комфорта.
Простая установка
DX Excellence доступен в потолочной версии (DXR).
Линейка DX HUB доступна в трех версиях с разным диаметром выпускного отверстия, переменным количеством выпускных отверстий, акустической или неакустической версиями. Следовательно, система DX в версии Excellence адаптируется к различным конфигурациям и ограничениям каждого проекта для оптимальной и простой установки.
Простота обслуживания
После установки DX Excellence сразу же начинает функционировать. Требуемый уровень технического обслуживания очень низок. Действительно, благодаря регулируемой вентиляции и очень широкой фильтрующей поверхности срок службы фильтров DX Excellence удваивается по сравнению с традиционной механической вентиляцией с рекуперацией тепла. Благодаря системе уведомлений и встроенному в каждый фильтр обнаружению засорения наслаждайтесь своим домом спокойно. DX Excellence автоматически уведомит вас о необходимости замены фильтров.
Высококачественное производство
Поскольку качество является нашим приоритетом, компоненты DX Excellence выбираются за их репутацию и надежность.
Таким образом, сочетая французское производство, прочные компоненты и регулируемую вентиляцию (что снижает нагрузку на вентиляторы), DX Excellence гарантируется как очень прочный и надежный продукт на протяжении всего срока службы.
| Блок рекуперации тепла | ДСР | |
| Стандартный код | DXR1851 Совершенство | |
| Экодизайн | ||
| Этикетка (Директива ЕС по экодизайну) | А+ | |
| Характеристики воздушного потока | ||
| Макс. воздушный поток | м3/ч | 230 |
| Другие номинальные расходы воздуха | м3/ч | 80/140/200/230 |
| Компенсация расхода воздуха (засорение фильтра) | автоматический | |
| Баланс расхода воздуха (приток и вытяжка) | автоматический | |
| Акустика | ||
| Уровень звуковой мощности Lw при 161 м3/ч, 50 Па | дБ(А) | 40 |
| Сертификаты | СЕ, ЕАС | |
| Электрика | ||
| Блок питания | 230 В переменного тока, 50 Гц | |
| Тип двигателя | EC (x2) | |
| Потребляемая мощность при 161 м3/ч при 50 Па | Вт | 34,2 |
| Потребляемая мощность при 230 м3/ч при 50 Па | Вт | 91,0 |
| Соединения датчиков | РДЖ45 | |
| Управление спросом | ||
| Совместимость с DCV | Встроенный | |
Мин. – Макс. Количество датчиков для модуляции при подаче | 1 – 5 | |
| Минимум – Макс Количество датчиков модуляции на выхлопе | 1 – 5 | |
| Тип датчиков при поставке | наличие / C02 | |
| Вытяжные блоки типа | влажность/присутствие/переключатель/C02/VOC | |
| Характеристики | ||
| Теплообменник | алюминий / противоточный тип / КПД 82% | |
| Фильтры | на приточный воздух: 1 x F7 / на вытяжной воздух: 1 x G4 | |
| Вес | кг | 46 |
| Цвет | белый | |
| Материал (основной) | оцинкованная сталь с звуко- и теплоизоляцией | |
| Размеры | мм | с соединителями для воздуховодов: 260 x 650 x 1200 / без соединителей для воздуховодов: 260 x 650 x 1160 |
| Установка | ||
Макс. количество основных комнат | 6 | |
| Макс. количество технических помещений | 5 | |
| 2 x (2 x ø160 мм) | ||
| Установка | только горизонтально, к подвесному потолку / 4 точки крепления | |
| Прочие функции (опция) | ||
| Интерфейс | Модуль управления/Wi-Fi | |
| Байпас | регулируется наружной температурой / также используется для естественного охлаждения | |
| Предварительный нагрев (дополнительно) | с сопротивлением в воздуховоде свежего воздуха снаружи | |
| Защита от конденсата | выхлоп через боковую трубу / дополнительный конденсатный насос | |
| Рабочая температура | ||
| Помещение для установки | незамерзающий: +5°C < T°< +50°C | |
| Приток свежего наружного воздуха или вытяжка | -5°C < T° < +50°C без предварительного нагрева / -26°C < T° < +50°C с предварительным подогревом |
Как работает покомнатное регулирование?
Принцип работы
Система DX состоит из основного блока DXR (потолочного монтажа), соединенного с вытяжными и приточными воздуховодами.
Противоточный теплообменник, встроенный в основной блок, обеспечивает рекуперацию и передачу большей части энергии от вытяжного воздуха к приточному, тем самым ограничивая энергию, необходимую для нагрева свежего воздуха.
Версия Excellence
Воздушные потоки автоматически регулируются в соответствии с потребностями каждой жилой комнаты. Наружный отфильтрованный воздух подается (3) в спальни и гостиную. Загрязненный воздух удаляется (6 , 7) из кухни, ванной комнаты и туалета.
Потоки приточного воздуха во все основные помещения регулируются на основе данных от одного или нескольких датчиков CO2 или датчиков присутствия (5) . На стороне вытяжки (6) поток воздуха регулируется в соответствии с параметрами, считываемыми различными датчиками (BXC²): влажности на кухне и в ванной комнате и датчиками присутствия в туалете.
Общий поток приточного и вытяжного воздуха уравновешивается благодаря компенсационному клапану (8), установленному в ванной или на кухне (7) .
Дополнительный компенсационный клапан, встроенный в DX Hub (2), регулирует приточный компенсационный поток воздуха, подавая подогретый (4) свежий воздух в гостиную, на кухню или в коридор.
ВОЗДУШНЫЙ ПОТОК DXR / РАЗМЕРЫ
Предыдущий
Следующий
DXR 230 EXCELLENCE МБ
Инструкции по установке и обслуживанию — TF7128_B
DXR1851GM
Этикетка ErP DXR1851GM — D5830_C
DXR1851EX
ERP метка DXR1851EX-D5830_C
AERECO S-C02-T MODBUS и Руководство по обучению датчику температуры
AERECO S-C02-T MODBUS И Руководство по инструкции по температуре
Введение
.
схемы обслуживания датчика C02 с Hub 8 SE: клапан компенсации выхлопа и сторонние системы Modbus. Во-первых, мы сосредоточимся на соединениях S-C02/T с Hub 8 SE и, во-вторых, со сторонними системами Modbus.
ПРЕДУПРЕЖДЕНИЯ
ПЕРЕД УСТАНОВКОЙ ПРОЧИТАЙТЕ СЛЕДУЮЩИЕ ИНСТРУКЦИИ:
- В случае несоблюдения рекомендаций и предупреждений, содержащихся в данном руководстве, производитель не несет ответственности за ущерб, нанесенный людям или имуществу.
- В руководстве описывается, как правильно устанавливать, использовать и обслуживать прибор. Единственный способ обеспечить эффективность и долговечность продукта — это соблюдение этих требований.
- Не используйте этот прибор для любых целей, для которых он не предназначен.
- Установка системы должна производиться опытными подрядчиками, обученными особенностям процесса и имеющими необходимые навыки в аэродинамике и электричестве.
- При установке рекомендуется использовать перчатки.
- После распаковки прибора убедитесь, что он не поврежден. О любых функциональных нарушениях необходимо сообщать вашему реселлеру.
- Использование электроприбора предполагает соблюдение следующих основных правил:
- Не прикасайтесь к прибору мокрым или влажным телом (руками, ногами и т. д.).
- Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность. Во избежание любого риска не позволяйте им играть с прибором.
- Электрический монтаж и электрические соединения должны выполняться квалифицированным специалистом в соответствии с инструкциями производителя и характеристиками, указанными на заводской табличке устройства.
- Перед выполнением каких-либо операций с устройством отключите его от источника питания и убедитесь, что оно не может быть случайно восстановлено.
- Модификация или замена силового кабеля должны выполняться только квалифицированным персоналом или службой послепродажного обслуживания во избежание несчастных случаев.
- Дети под присмотром не должны играть с прибором.
ОПИСАНИЕ
ОБЩАЯ ИНФОРМАЦИЯ
Датчик Modbus S-C02/T совместим с HUB 8 SE и системами Modbus сторонних производителей для управления подачей воздуха.
Мы рекомендуем использовать по одному датчику на основное помещение (гостиную и спальню).
- Датчик S-C02/T можно комбинировать с другими датчиками, такими как датчик присутствия для HUB 8 SE.
- К системе можно подключить не более 8 датчиков.
- Подключение к системе осуществляется с помощью проводов RJ45.
Датчик S-C02/T измеряет концентрацию C02 в помещении. Принцип анализа состоит в измерении поглощения инфракрасных лучей для определения локальной концентрации. Этот метод обеспечивает очень высокую точность отклика и не зависит от каких-либо других загрязнений (таких как влага, пыль и т.
д.).
Протокол: Modbus RTU / через RS485
Скорость передачи данных: 9600 бит/с
Класс реализации Modbus: базовый
Тип разъема: RJ45 с экранированным кабелем CAT5E или лучше на стене (не менее 1,5 метра от пола) или на потолке.
- беречь датчик от прямого солнечного излучения,
- беречь датчик от сквозняков (дверь, окно, подвод и т. д.),
- избегать размещения датчика в мертвых зонах (за шторами, мебелью и т. д.) ,
- держите датчик подальше от источников тепла, если датчик расположен на потолке,
- держите его подальше от каких-либо блоков питания, чтобы предотвратить любое нежелательное и вредное магнитное взаимодействие.
Датчики должны быть закреплены двумя винтами.
РАЗМЕРЫ
ВЫБОР СОЕДИНЕНИЯ ДАТЧИКА S-C02/T MODBUS С HUB 8 SE
НАСТРОЙКА ДАТЧИКОВ S-C02/T ДЛЯ HUB 8 PCB SE
)
Допускается 8 положений индексации для каждого датчика (C02 или присутствия): положения с 1 по 8 включительно.
Важно: Перед запуском установки рекуперации тепла каждый датчик должен иметь определенный идентификационный номер (от 1 до 8), чтобы система могла их идентифицировать. Этот порядковый номер должен отличаться от датчика к другому. Номера индексов должны увеличиваться относительно друг друга, чтобы не было скачка цифр.
Пример:
- Датчик CO2 в гостиной = 4 / потому что выход Hub SE №4 подключен к гостиной.
- Датчик присутствия в спальне A = 1 / поскольку выход № 1 концентратора SE подключен к спальне A.
- Датчик присутствия в спальне B = 2 / поскольку выход № 2 концентратора SE подключен к спальне B.
- Датчик присутствия в спальне C = 3 / потому что выход Hub SE №3 соединен со спальней C.
Примечание: датчики поставляются в положении 0. С ними следует обращаться с особой осторожностью
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ S-C02/T С ХАБОМ 8 SE
Отключите электропитание перед любыми операциями и убедитесь, что Hub SE не может быть запущен случайно.
Hub SE взаимодействует с другими компонентами через соединение Modbus.
Все компоненты соединены последовательно. В начале и в конце гирляндной цепи необходимо завершение.
СОЕДИНЕНИЕ S-C02/T С СИСТЕМАМИ MODBUS СТОРОННИХ ПРОИЗВОДИТЕЛЕЙ
НАСТРОЙКА ДАТЧИКОВ S-C02/T ДЛЯ СИСТЕМ MODBUS СТОРОННИХ ПРОИЗВОДИТЕЛЕЙ
Поворотный переключатель адреса Modbus для выбора датчиков (на печатной плате датчика)
90 позиции индексации разрешены для адресации Modbus: позиции 1 до позиции F включены. Адрес 0 недоступен.
Важно: К Modbus можно подключить до 15 датчиков, и каждый датчик должен иметь адрес, отличный от других в цепочке.
Примечание: датчики поставляются в положении 0. С ними следует обращаться очень осторожно.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ S-C02/T С СИСТЕМАМИ MODBUS ТРЕТЬИХ ПРОИЗВОДИТЕЛЕЙ
Перед выполнением каких-либо операций отключите электропитание. Датчик Modbus S-C02/T обменивается данными с другими компонентами через соединение Modbus, которое осуществляется с помощью интерфейса RS485, подключенного через двойной разъем RJ45 для последовательного соединения.
Все компоненты соединены друг с другом гирляндной цепью, длина которой не должна превышать 200 м с использованием экранированного кабеля CAT5E или выше. В начале и в конце гирляндной цепочки требуется завершение. Для схем подключения Modbus необходима электрическая плата управления, содержащая преобразователь USB -> RS485 и поляризацию BUS. Aereco предлагает оптимальное решение в виде платы электрического управления (арт.: ADX1785EX), адаптированной к ее датчикам S-CO2/T Modbus.
2W-Modbus на разъеме RJ45, распиновка
ПРИМЕР АРХИТЕКТУРЫ MODBUS «ВЕДУЩИЙ/ВЕДОМЫЙ» ДЛЯ СИСТЕМ MODBUS СТОРОННИХ ПРОИЗВОДИТЕЛЕЙ:
Примечание: Существуют различные решения для подключения кабеля RJ45 между контроллером и датчиком:
- Отрезать и освободить идущие провода от разъема RJ45 и подключить непосредственно к клеммной колодке контроллера
- Вторая возможность — использовать адаптер RJ45 (RJ45 к клеммной колодке)
РАЗРАБОТКА ПРИЛОЖЕНИЯ ДЛЯ ДАТЧИКА MODBUS:
Примечание: Компания Aereco разработала специальный комплект для подключения ПК и датчиков.
you can easily order with the reference code below (ref: ADX1785EX)
TECHNICAL DATA
| S-0O2/T Modbus sensor | |
| Standard code | CAP1668 |
| Точки данных | CO2 и температура |
| CO2 specifications | |
| Measurement principle | NDIR (non-dispersive infrared technology) |
| Sensor Type | Dual wavelength |
| Working range | 0…2000 ppm CO, |
| Accuracy при 25 °C и 1013 мбар | < ± (50 ppm +2 % измеренного значения) |
| Время отклика | 105 с с усреднением измеренных данных 608 без усреднения измеренных данных |
| Зависимость от температуры | тип. 2 ppm CO21°C (0…50°C / 32. .122°F) |
| Интервал времени измерения | 111 (по умолчанию), используйте операцию синхронизации (таблица регистров Modbus) для немедленного измерения |
| Интервал калибровки | >5 лет |
| Встроенный датчик температуры | |
| Рабочий диапазон температуры | от 2°C до 50°C | 0 Точность 902 | 0.5°C ensured at 25°C |
| Conversion Gain | 10mV/°C |
| Electrical specifications | |
| Power supply | 12 VDC |
| Power consumption (standby mode) | 10 мА |
| Потребляемая мощность (режим измерения) | 135 мА Макс.0611 |
| Protocol type | Modbus RTU, RS485 physical layer |
| Baud rate | 9600bps |
| Data length | 16bits |
| Housing | |
| Material | ABS |
| Цвет | белый |
| Степень защиты | IP 20 |
| Вес | 80,5 г | Потолочные и настенные, внутренние |
ГАРАНТИЯ
Настоящая гарантия действительна в течение двух лет с даты первоначальной покупки вашего прибора для неисправностей прибора, которые были вызваны дефектами конструкции.
