Как собрать рольставни: Установка рольставней (как установить рольставни своими руками) пошагово

Монтаж рольставней — Установка рольставни.

Монтаж защитных своими руками рольставен.

Рассмотрим методику по монтажу рольставни своими руками. Смонтируем роллету с редукторным управлением. И так начнем. Подготовим инструмент необходимый для монтажа.

Нам потребуется:

• маркер
• дрель
• перфоратор
• отвертка
• нож
• набор сверл
• бур для сверления  в стене
• крепеж

Распаковать и проверить комплектность. Берем направляющие, размечаем места для сверления. Направляющая имеет две стенки наружную и внутренную. Под анкер внутренняя стенка рассверливается сверлом 10 диаметра, наружная 11 или 14 в зависимости от заглушки в комплекте.

• Приступаем к подготовке короба к сборке. Размечаем и сверлим  диамертром 4.2мм в передних отбортовках боковых крышек, а так же с лицевой поверзносте короба для дальнейшей установке заклепок.
• Разметить и сверлим сверлом  8мм в отбортовках крышек и задней панели конструкции для монтажа короба роллеты к проему.
• Переворачиваем короб, и на задней стенке высверливаем или  вырезаем отверстие со стенками примерно 18-20 мм.
• Все центруется относительно оверстия редуктора. Вставляем в боковые крышки пластиковые направляющие и алюминивые направляющие.

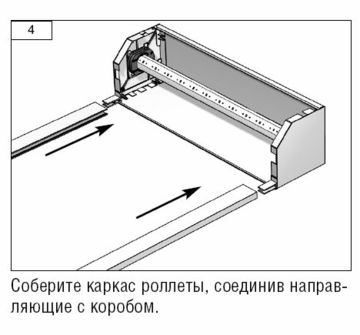

• Собрать каркас ролетной системы( короб в сборе направляющими и боковыми крышками). При отсутствии на направляющих отогнутой отбортовки в крышки установить два направляющих устройства.
• Перед креплением конструкции на проем, желательно произвести проверку качества подготовки проема для монтажа роллет. Поверхность должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин. Отклонение рабочих поверхностей от вертикали и горизонтали не должно превышать 1.5 мм/м, но не более 5 мм.

• Установить каркас  на место монтажа. Направляющие шины выставить строго вертикально, защитный короб горизонтально, а всю конструкцию- симметрично относительно проема.
• Разметить расположения  в стене для вывода элементов управления.
• Снять каркас  с монтажа и сверлить отверстия для элементов управления.
• Берем перфоратор, вставляем бур, сверлим в стене  дыру для элемента управления -кадана. сверлится буром 12 диаметра.
• Закрепляем элемент кардан.
•  конструкцию  ставим в проем и одеваем редуктор в кардан, редуктор к этому моменту закреплен.

•  До момента  установки конструкции, необходимо снять предварительно защитную пленку с задней крышке короба.
• Монтаж роллеты  под дюбель или анкер в обрамлении проема по готовым отверстиям в направляющих и коробе.
• Закрепить каркас  при помощи крепежа, осуществляя периодически контроль правильности монтажа рольставни при помощи строительного уровня.

• Установить полотно в пазы направляющих шин. Полотно заводить над валом привода cо стороны задней панели. Одеть на роллетное полотно тяговые элементы( тяговые пружины или региля). Закрепить тяговые элементы к валу. привода. (при использовании электропривод произвести подключение к источнику питания. )
• Установить стопоры, ограничивающие высоту подъема полотна.
• Произвести проверку работоспособности роль — системы
• Работоспособность проверяется выполнением полного цикла подъем-опусания полотна.

Технологические места крапления закрываются декоративными заглушками. После завершения монтирования произвести заделку монтажных зазоров. Произвести очистку загрязненных участков мягкой ветошью.

Монтаж рольставен своими руками видео.

Инструкция по монтажу.

В данном разделе вы можете посмотреть инструкцию по самостоятельной установке роллет от Alutech. А также заказать профессиональную помощь по монтажу по средствам формы контактов ниже.

Инструкция по монтажу роллетные системы

Что такое шеф-монтаж

При шеф-монтаже оборудование монтируется работниками заказчика, либо нанятой им подрядной организации под руководством и постоянным контролем представителя предприятия-поставщика.

Весь ход работ сопровождается выездами специалиста на место и его дистанционным консультированием.

Шеф-монтаж включает в себя такие этапы:

1. заказчик подает заявку на услугу шеф-монтажа;
2. специалист выезжает на место установки оборудования и проводит обучение персонала, чья трудовая деятельность предусматривает эксплуатацию и обслуживание нового оборудования;
3. далее, назначенный специалист осуществляет общетехнический и технологический контроль за ходом работ, выступая гарантом качества всех монтажных процедур;
4. когда установочные процессы завершены, а условия договора выполнены, подписывается акт выполненных работ.

Сборка и установка рольставней своими руками, описание основных этапов работ

Для обеспечения безопасности жилья, а также любых других помещений, отличным решением является установка на окна и двери рольставней. Они имеют привлекательный внешний вид, надёжно защищают помещение от несанкционированного проникновения, а также от солнечных лучей и пыли. Благодаря установке рольставней, в доме улучшается шумоизоляция и в нём намного комфортнее проживать. Справиться с их сборкой и установкой можно своими руками.

Содержание

• 1 Разновидности конструкции рольставней

  • 1.1 Видео: виды рольставен

• 2 Необходимые инструменты

• 3 Подготовка проёма

• 4 Сборка каркаса рольставен

• 5 Установка рольставней

  • 5.1 Видео: Последовательность монтажа рольставней

• 6 Отзывы

Разновидности конструкции рольставней

Современные рольставни являются усовершенствованным вариантом обычных ставней. Их конструкция представляет собой металлическое полотно, которое сворачивается и прячется в короб.

Рольставни помогают не только защитить, но и украсить дом

Установка в доме рольставен позволяет решить следующие задачи:

1. Улучшить защитные функции оконного или дверного проёма. Современные металлические рольставни достаточно сложно вскрыть и если это получится, то создаётся много шума, поэтому они отпугивают воров. Чтобы ещё больше повысить безопасность дома на роллеты рекомендуется устанавливать сигнализацию.
2. Повысить звукоизоляционные характеристики помещения. Это особенно важно для домов, которые находятся недалеко от проезжей части. При закрытых роллетах уровень шума снижается на 12–15 дБ.
3. Регулировать интенсивность освещения в доме. Если рольставни закрывать не полностью, то можно обеспечить желаемую освещённость в помещении.
4. Повысить теплоизоляционные характеристики дома. Если установить роллеты, у которых ламели с утеплителем, то потери тепла через двери и окна снижаются на 20%.
5. Улучшить внешний вид здания. Есть большой выбор цветовых решений. Кроме этого, можно заказать ламели с рисунком и таким образом оригинально оформить дом или любое другое здание.

Одним из основных параметров, на который обращают внимание при покупке рольставней, является материал, из которого они сделаны. Существуют следующие классы взломостойкости современных роллетов:

• Р1-Р2 — классические рольставни. Они имеют низкую прочность и смогут защитить только от ветра, солнца и пыли;
• Р3-Р5 — стальные или экструдированные роллеты. Этот вариант уже обеспечивает довольно хорошую защиту от проникновения в помещение;
• Р6-Р8 — рольставни высокой степени взломостойкости. Они изготавливаются из особо прочных материалов, обычно это бронированные и пуленепробиваемые системы.

Если посмотреть на способ управления такими устройствами, то они могут быть:

Для изготовления ламелей обычно используют сталь или алюминий. Стальные конструкции имеют хорошие тепло- и звукоизоляционные показатели, но они более тяжёлые и подвержены коррозии. Алюминиевые ламели намного легче, но и взломостойкость у них будет ниже. Их преимущество в небольшом весе и высокой антикоррозионной устойчивости.

По типу конструкции рольставни бывают:

1. Наружные. Это более простой, поэтому и более распространённый вариант. Короб устанавливают над оконным или дверным проёмом. Такое решение можно установить как во время строительства дома, так и в любое другое время.

   Наружные рольставни можно установить как во время строительства дома, так и в любое другое время

2. Встроенные. В этом случае короб прячется в предварительно подготовленной нише. Такие рольставни, когда они подняты, то практически не видны, но их установка возможно только на этапе строительства здания.

   Встроенные рольставни можно установить только на этапе строительства здания

Видео: виды рольставен

Необходимые инструменты

Если вы решили собрать и установить рольставни своими руками, то в этом нет ничего сложно. Для работы понадобятся обычные инструменты, которые есть практически у каждого домашнего мастера:

Подготовка проёма

При проведении подготовительных работ нет разницы в том, проводится установка рольставней в оконный или дверной проём. Принцип и порядок выполнения работ будет в любом случае одинаковый:

1. Проведение замеров. Для того чтобы приобрести рольставни, сначала надо выполнить замер проёма, в который они планируются устанавливаться.
2. Проверка ровности проёма. При помощи измерительных инструментов замеряют диагонали проёма, они могут отличаться не более, чем на 5 мм. Если это условие не будет соблюдаться, то добиться требуемой герметичности и безопасности при установке роллетов не получится.

   Диагонали проёма могут отличаться не более, чем на 5 мм

3. Проверка горизонтальности и вертикальности откосов. Для этого используют строительный уровень и отвесы. Отклонения не должны быть более 1,5 мм на погонный метр.
4. Устранение неровностей, трещин и сколов. Для этого используют штукатурку или специальные накладки, с их помощью добиваются ровной поверхности проёма.

Сборка каркаса рольставен

Ширина канала для ввода направляющих элементов будет зависеть от того, какой способ управления используется. Если это шнуровой или электрический привод, то достаточно ширины канала более 12 мм. Если же управление проводится при помощи карданного привода, то канал должен быть шириной не менее 20 мм.

Каркас такой конструкции включает в себя направляющие и короб. Последовательность его сборки и установки будет такой:

1. Подготовка направляющих.
   1. Разметка направляющих. Размечают на направляющих места для крепёжных отверстий. Они не могут быть ближе 10–15 см от верхнего и нижнего края и шаг должен составлять 40–45 см.
   2. Создание крепёжных отверстий. Сверлом диаметром 8 мм делают в шинах сквозные отверстия.

      В шинах делают сквозные отверстия

   3. Расширение мест для заглушек. На внешней стороне направляющей шины делают отверстие, диаметр которого соответствует диаметру заглушек.

      На внешней стороне шины расширяют отверстия для заглушек

2. Подготовка короба.
   1. Подготовка крепёжных отверстий на передней крышке. Их делают с обеих сторон передней панели, по одному отверстию диаметром 4,2 мм с каждой стороны.

      С каждой стороны делают по одному отверстию диаметром 4,2 мм

   2. Создание крепёжных отверстий на задней панели. Здесь делают отверстия для крепления короба к стене. Если короб большой, то с каждой стороны делают по два отверстия диаметром 8 мм, для небольших коробов — достаточно и по одному.

      Создают отверстия для крепления короба к стене

   3. Создание отверстия для вывода элементов управления. Его делают с той стороны короба, где расположен элемент управления рольставнями.

      Делают отверстие в корпусе короба для вывода элементов управления

3. Сборка и установка каркаса.
   1. Проверяют наличие на направляющих «отбортовок». Если их нет, то при помощи ножниц делают пазы, чтобы шина и короб нормально соединились.

      Если на шинах нет «отбортовок», то их делают, чтобы шина и короб нормально соединились

   2. Соединяют короб и направляющие шины.
   3. Вставляют каркас в подготовленный проём. Готовый каркас плотно прижимают к подготовленному проёму, выставляют их симметрично и в соответствии с центральными осями. Между крайними точками диагоналей допускается отличие не более, чем 2 мм.

      Между крайними точками диагоналей допускается разница не более 2 мм

   4. Отмечают на стене место для вывода элементов управления. После этого снимают каркас и перфоратором делают сквозное отверстие. Через него будут выведены элементы управления, и открывать/закрывать роллеты можно будет изнутри дома.

      При помощи перфоратора делают сквозное отверстие для установки элементов управления

   5. Монтируют каркас. Снова устанавливают каркас в подготовленный проём. Через готовые отверстия сверлят места в стене, вставляют дюбеля и надёжно крепят каркас. Перед окончательной фиксацией каркаса ещё раз проверяют правильность его монтажа, делают это при помощи строительного уровня.
   6. Все внешние отверстия на направляющих закрываются специальными заглушками.

Установка рольставней

После того, как каркас рольставней был надёжно закреплён, можно переходить к установке элементов управления и монтажу полотна рольставней:

1. Через отверстие в стене пропускают привод и соединяют его с валом внутри короба.
2. Монтируют концевые ригели.

   Устанавливают концевые ригели

3. Устанавливают полотно. Для этого его проводят под валом, а затем вставляют в направляющие шины. Чтобы во время монтажа не повредить поверхность полотна, вал лучше всего обернуть мягкой тканью.

   Полотно пропускают под валом и вставляют в направляющие элементы

4. На концах полотна фиксируют тяговые пружины, после чего вставляют их в перфорационные отверстия, расположенные на валу.

   Тяговые пружины вставляют в перфорационные отверстия вала

5. Полотно опускают в самое нижнее положение, после чего фиксируют тяговые элементы привода.
6. Монтируют защитную крышку и фиксируют её к корпусу заклёпками.

   Короб закрывают защитной крышкой

7. Зазоры между коробом, направляющими шинами и стеной заделывают монтажной пеной, вместо неё можно использовать герметик.
8. Осталось снять с полотна защитную плёнку, закрыть направляющие шины декоративными накладками и зафиксировать на полотне ограничители подъёма.

   На полотне фиксируют ограничители подъёма

На этом установка рольставней будет завершена. Осталось ещё раз проверить качество выполнения работ и можно эксплуатировать новые роллеты.

Чтобы рольставни служили долго и надёжно, полотно и направляющие элементы надо периодически протирать от пыли и грязи. Для этого используют мягкую ткань и обычный мыльный раствор. Проведение периодического профилактического осмотра, а также своевременное устранение неисправностей значительно увеличивает срок службы таких устройств.

Для ухода за рольставнями используют мягкую ткань и обычный мыльный раствор

Видео: Последовательность монтажа рольставней

Отзывы

Если вы решили сэкономить семейные средства и не хотите приглашать для установки рольставней специалистов, то справиться с этой задачей можно и самостоятельно. Для этого понадобятся элементарные навыки и доступные инструменты. Лучше всего пригасить помощника, так как вес рольставней внушительный и справиться одному будет сложно. Если аккуратно и правильно выполнять все этапы работ, то вы сможете сами качественно установить роллеты, которые будут служить вам долго и надёжно.

• Автор: Полищук Руслан
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Рольставни с верхним креплением | Neuffer

Практические преимущества моделей с верхним креплением

Рольставни с верхним креплением являются неотъемлемой частью самого окна и могут сочетаться с виниловыми, деревянными или алюминиевыми деревянными окнами. Основные характеристики:

• Рольставни легко устанавливаются на новые или замененные окна

• Часть оконного проема используется под корпус роллеты

• Удобный доступ к коробке рольставен для обслуживания

Рольставни верхнего монтажа несколько сложнее снять, так как они являются частью окна в целом, но они обладают рядом преимуществ по сравнению с навесными вариантами. Конечно, в большинстве случаев их никогда не снимают после установки, пока окно не заменят спустя десятилетие или более. №

Верхние и передние рольставни различаются, прежде всего, способами монтажа и демонтажа. Важно также помнить о физических требованиях, таких как количество доступного пространства или форма окна (например, квадратное или круглое).

Внешний вид и принцип работы

Рольставни верхнего монтажа устанавливаются в оконном проеме и органично вписываются в фасад. Они доступны во всех цветах RAL и с декоративной отделкой, поэтому они едва заметны внутри и снаружи. При желании их также можно оштукатурить. Многие архитекторы и дизайнеры сегодня даже пользуются возможностью с помощью коробов для расстановки цветных акцентов на фасаде. В отличие от фронтальных жалюзи, коробки которых всегда видны, верхние жалюзи дают вам обе возможности.

Рольставни доступны с тремя различными способами управления:

Кроме того, каждая модель может быть оснащена встроенными экранами от насекомых, которыми можно управлять отдельно от жалюзи и которые невидимо хранятся над ними, когда они не используются.

Ременный или ленточный привод

Вариант с ременным или ленточным приводом на протяжении многих лет был самым распространенным. Он включает в себя ремень, соединенный с верхним приводным колесом. Потянув ремень или ленту вверх и вниз (аналогично поднятию или опусканию флага), рольставни поднимаются или опускаются. Этот метод прост, почти не требует обслуживания и благодаря своей простоте прослужит долгие годы.

Кривошипный стержень

В этом варианте стержень соединяется с верхним узлом с кривошипом на конце. Поворачивая рукоятку, жалюзи можно поднять или опустить. Это особенно хороший вариант для больших и негабаритных окон.

Электродвигатель

Электрический двигатель особенно хорошо подходит для больших оконных поверхностей с более тяжелыми ставнями. Это самый простой вариант. Небольшой блок управления у окна (аналогичный блокам кондиционирования и отопления) используется для управления жалюзи нажатием кнопки.

Рольставни со встроенными москитными сетками

Для тех, кто живет в теплом климате или даже только в летние месяцы, добавление встроенных москитных сеток позволяет легко держать окна открытыми днем ​​или ночью, не беспокоясь о комарах и других насекомых, проникающих внутрь. .

Выбор рольставней с верхним или передним креплением

Основное различие между каждым типом заключается в способе установки. Верхние жалюзи располагаются прямо над оконной рамой и одновременно устанавливаются в проем. Таким образом, они незаметно исчезают в фасаде. Навесные рольставни устанавливаются с внешней стороны окна так, чтобы короб жалюзи был виден. Имея несколько моделей и вариантов настройки, мы можем предоставить точный размер и стиль, соответствующие вашим окнам и дому.
