Как сделать наружные откосы на пластиковые окна

Поделитесь

Часто владельцы домов не уделяют должного вникания наружным откосам окон, считая, что этот элемент декоративный. Однако он необходим для защиты строения от агрессивной окружающей среды.

Содержание

1 Для чего нужны откосы?
2 Способы монтажа откосов снаружи
3 Особенности оштукатуривания, самостоятельный монтаж
4 Пошаговая схема выполнения работ
5 Как покрасить наружный откос?

Для чего нужны откосы?

После монтажа оконной конструкции образовавшиеся промежутки заполняют монтажной пеной. Эта технология удобна, так как пена расширяется и заполняет свободное пространство, однако она не слишком эффективна, так как спустя несколько лет вещество потеряет свои защитные свойства. Если окна пластиковые, помещение станет терять тепло, для деревянных окон большие зазоры опасны большой вероятностью возникновения гнили и плесени.

Если использовать наружные откосы для пластиковых окон, этой проблемы можно будет избежать, так как они защитят пену от попадания влаги, ветра, солнечных лучей. Установка откосов поможет сэкономить на отоплении, защитит конструкцию от разрушения.

Подробнее о том, как выбрать внутренние откосы для окон,

читайте в нашей статье «Выбираем самые «правильные» откосы для пластиковых окон».

Откосы пластиковых окон желательно утеплить, как это можно сделать читайте в нашем материале «Утепление откосов пластиковых окон».

Для хорошей вентиляции помещения можно установить оконный проветриватель. как это сделать описано по ссылке http://oknanagoda.com/okna/plastik/remont/fresher-montage.html.

Способы монтажа откосов снаружи

Внешние откосы для пластиковых окон можно монтировать разными способами: например, одним из самых популярных является шпаклевка и покраска. Такой способ отделки помогает защитить пену, однако он требует обновления каждые два года. Краска выгорает на солнце, частично вымывается дождями и выдувается ветром, это же грозит шпаклевке.

Наружные откосы помогают защитить щели от воздействия природных сил, продлить жизнь стене и окнам. Самым простым самостоятельным способом установки является приклеивание уголков из пластика. Закрепить их можно при помощи герметика. Некоторые люди используют двусторонний скотч, но применять его не рекомендуется, так как он со временем теряет клейкие свойства, и изделие может упасть.

В качестве откоса можно применять оцинкованный металл с покрытием из полиэстера. Выбранный отрезок металла потребуется согнуть в виде буквы Z. Края можно зацепить к раме окна, закрепить при помощи саморезов, швы заполняют силиконовым герметиком. Для того чтобы откосы не бросались в глаза, их цвет подбирают в соответствии с цветами крыши, стены. Универсальным вариантом является откос того же цвета, что и рама окна.

Особенности оштукатуривания, самостоятельный монтаж

Наружные откосы на пластиковые окна нетрудно сделать самостоятельно. Даже если окна выходят на балкон или лоджию, они нуждаются в качественной защите. Для монтажа для таких окон прекрасно подходят пластиковые панели, которые используются для откосов внутри помещения. Это быстрый, недорогой, аккуратный способ решить проблему.

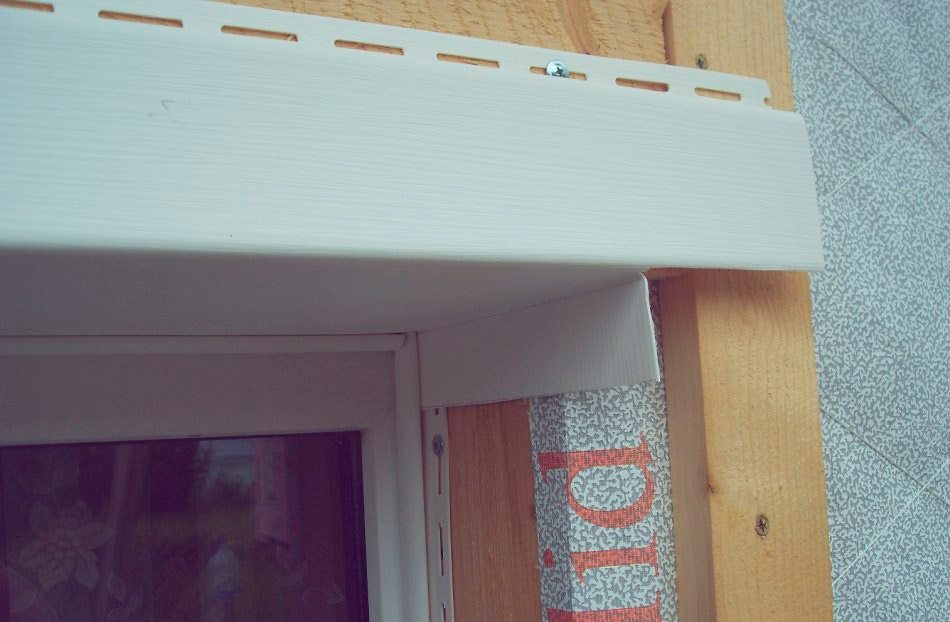

Пластиковые наружные откосы смотрятся гармонично с окнами, выполненными из того же материала. Если окно деревянное, откос можно подобрать имитирующий деревянную поверхность по структуре и цвету. Если дом отделан сайдингом, можно применить откосы из него: они не только прекрасно впишутся в дизайнерскую концепцию, но и защитят конструкцию от ветра и влаги.

При покупке отделочного материала продавец может предлагать и материал для отделки окон. Не стоит отказываться от предложения, так как доборные элементы будут выполнены из того же материала и будут хорошо смотреться, не привлекая излишнего внимания.

Откосы на окна наружные поддаются и оштукатуриванию, но этот вариант достаточно трудозатратен и сложен в исполнении. Он имеет следующие преимущества: штукатурка дополнительно изолирует конструкцию, она стоит не дорого, прослужит долго.

Пошаговая схема выполнения работ

Если вы не знаете, как сделать наружные откосы на пластиковых окнах, эта инструкция значительно облегчит вам жизнь:

Необходимо загрунтовать основу. Материалы, на которые будут установлены откосы, обычно крошатся. Это может быть старая краска, раствор, побелка. Грунт в данном случае поможет увеличить способность материалов соединяться друг с другом.

Совет! При толстом слое раствора (более 30 мм) рекомендуется установить строительную сетку. Закрепить ее можно при помощи саморезов.

Для того чтобы наружные откосы пластиковых окон получились ровными, необходимо выставить деревянную рейку и зафиксировать ее. Сделать это можно с помощью свежего раствора. Убедитесь, что она стоит ровно: для этого можно использовать уровень.
Для прочного сцепления место обрызгивают раствором, когда капли подсохли, можно начинать наносить штукатурку при помощи мастерка.
После того как все высохнет, наносят финишный слой штукатурки. Его необходимо и разравнять мастерком; можно использовать полутерок. Высыхать все будет около суток.
Gосле высыхания раствор необходимо отшлифовать: для этого можно использовать наждачную бумагу. После этого можно начинать красить.

Стоит отметить, что штукатурка боится мороза. Можно использовать клей, но он не очень хорошо герметизирует.

Прочитайте подробно о способах отделки откосов на окна внутри квартиры по ссылке http://oknanagoda.com/okna/plastik/otdelka-otkosov-okon-vnutri.html.

Кроме откосов на окна нельзя забывать про отливы ,чтобы уберечь здание от лишней влаги. Читайте нашу статью «Установка отливов для пластиковых окон».

Также красиво будет оформить окна с помощью пластиковых уголков, читайте, как производится монтаж пластикового уголка на откос пластикового окна

Как покрасить наружный откос?

Откосы для пластиковых окон снаружи могут иметь различный внешний вид и изготавливаться из разных материалов. Это приводит к тому, что элементы требуют дополнительной защиты от коррозии, если, например, они металлические. Краска также может сделать их более эстетичными.

Если для внутренних изделий подходит акриловая краска, можно использовать водоэмульсионную, то внешние откосы требуют обработки специальной фасадной краской, так как она более стойкая к погодным условиям. Неудобство заключается в том, что трудно найти материал в небольшой упаковке, чаще всего в продаже упаковка 10 литров. Хватит такого количества на несколько окон. На одно требуется 1-2 литра, в зависимости от его размеров.

Внешние откосы на окна можно покрасить специальной резиновой краской. Она продается в небольшой таре. При покупке необходимо читать аннотацию и отдавать предпочтение известным производителям.

Оконные откосы требуют окраски не слишком часто. Обслуживать конструкцию вы сможете раз в 3-5 лет. Насколько часто придется красить, зависит от того, какое откос имеет основание. Для того чтобы сократить количество покрасок к минимуму, нужно тщательно удалить старую краску, зашпаклевать неровности, обезжирить поверхность, нанести на нее грунтовку.

Если вы красите оконные откосы наружные, закройте раму при помощи малярного скотча, он легко снимается, не оставляя следов, поможет защитить раму от случайного попадания краски. Прежде чем начать окрашивание, необходимо дать грунту высохнуть. На это может потребоваться от 24 до 72 часов в зависимости от качества грунтовки и погодных условий. Краску нужно наносить минимум в два слоя, рекомендуется в три. Прежде, чем наносить второй слой краски первый должен хорошо просохнуть.

Откосы на окна наружные из пластика обычно окрашивания не требуют, так как пластик не подвержен гниению и коррозии, а краска на нем держится плохо.

2016-10-23 Татьяна

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Из чего делают откосы для пластиковых окон. Как сделать наружные откосы для пластикового окна?

Содержание

Из чего делают откосы для пластиковых окон. Как сделать наружные откосы для пластикового окна?
- Назначение наружных откосов
- О материалах
Инструкция установке пластиковых откосов. Как сделать откосы. Виды откосов
Утепленные откосы для пластиковых окон. Теплые откосы для пластиковых окон – необходимость или выпендреж?
Видео как сделать откос из пластика Новичку без Опыта

Из чего делают откосы для пластиковых окон. Как сделать наружные откосы для пластикового окна?

На чтение 9 мин.

При установке пластикового окна, как правило, оконный проём теряет свою привлекательность. В этом случае появляются выбоины, трещины, остатки монтажной пены. Что делать?

Есть простой выход — качественно сделать наружные откосы. Для этого достаточно правильно выбрать монтажный материал и выполнить работы по существующим технологиям.

Остановимся более подробно на вопросах, связанных с отделкой наружных откосов.

Назначение наружных откосов

Покрытие внутри оконного проёма, которое защищает профиль окна от влияния окружающей среды, называется откосом. Условно по расположению принято выделять наружные и внутренние откосы . Хотя они являются частями оконного проёма, на каждый возлагается своя функция.

К основным функциям наружных откосов относится:

придание стеклопакету привлекательного вида. Качественная оконная конструкция не должна примыкать к разбитой стене;

повышение уровня тепловой и звуковой изоляции. Без качественных откосов невозможно создать необходимую герметичность стеклопакетов, а значит, помещение не будет защищено от улицы;

защита оконной коробки от воздействия окружающей среды. Качественно обустроенный откос защищает от коррозии монтажные элементы конструкции, кроме того, уменьшается возможность для промерзания и запотевания стеклопакета. В любом случае защищённая оконная коробка служит дольше, а значит, не требуется её часто ремонтировать или менять.

Во время установки пластиковых окон монтажники редко одновременно отделывают наружные откосы. Эта работа значительно дороже установки и выполняется отдельно.

Солнце разрушает монтажную пену

Совет!

Лучше не откладывать надолго отделку наружных откосов. Во-первых, незащищенная монтажная пена не имеет прочности, во-вторых, это плохо отразится на состоянии оконной коробки.

О материалах

Все материалы для откосов создают свой декоративный вид и разный уровень защиты стеклопакета.

При отделке обязательно учитываются достоинства и недостатки материалов. Обычно для отделочных работ на наружных откосах используются следующие материалы.

Штукатурная смесь.

В качестве давно известного способа выступает оштукатуривание. Штукатурная смесь готовится из разных составов. Для наружных работ нельзя применять смесь с гипсом, так как она впитывает влагу, а затем рассыпается.

К достоинствам штукатурной смеси относится:

возможность покрывать любую поверхность;

экономическая выгода;

высокая устойчивость к проникновению влаги.

Владельцы пластиковых окон отмечают такие недостатки оштукатуренных откосов:

большая трудоёмкость и продолжительность выполнения работы. Раствор наносится слоями;

у смеси нет прочного соединения с пластиковой рамой, поэтому через непродолжительное время возможно отслоение;

из-за перепадов температуры оштукатуренные поверхности часто трескаются;

невысокие теплоизоляционные качества штукатурки могут приводить к промерзанию откосов. Кроме того, может скапливаться конденсат, и образовываться грибок.

Пластик.

Пластиковые панели имеют полую структуру

Материал успешно используется в оконных проёмах, выходящих на лоджию или балкон.

Для откосов используется листовой пластик или панели из пластика.

Инструкция установке пластиковых откосов. Как сделать откосы. Виды откосов

Откосы из штукатурки

Если рассматривать штукатурные изделия, то можно заметить, что у них не так много достоинств, а больше недостатков. С течением времени штукатурка станет растрескиваться, произойдет потеря цвета под воздействием солнца, а в случае неизбежной усадки дома она вообще может «отойти» от стенной конструкции. Кроме того, эти конструкции не удобны по временным срокам монтажа.

Откосы штукатурятся в с помощью нескольких слоев, при этом каждому слою нужно дать постоять и высохнуть. Потом на них наносят грунтовку и красят.

Занимает весь процесс 1-2 недели. Да и кроме того при оштукатуривании откосов желательно иметь определенные навыки чтобы они получились ровными. Эти откосы не подразумевают устройства теплоизоляции, поэтому при каждом переохлаждении будет появляться конденсат на оконных стеклах.

Откосы из гипсокартона

Изделия выполненные из гипсокартона гораздо долговечней, своих штукатурных собратьев. При утеплении с помощью минеральной ваты обладают неплохими теплоизоляционными качествами.

Однако «ахиллесовой пятой» гипсокартона является его боязнь влаги, вследствие чего вы не получите надежной гидроизоляции. Так что монтировать подобные конструкции можно лишь в комнатах с небольшим и постоянным уровнем влажности.

Откосы из гипсокартона также требуют определенного уровня квалификации мастера, а также производства грунтовки и покраски. В добавок и сроки изготовления таких изделий не сильно отличаются от штукатурных.

Пластиковые откосы

Это самая универсальная разновидность откосов.

Устанавливаются быстро, практичны, хорошо моются и не выгорают на солнце. Пластик довольно долговечен и может прослужить вам около 15-20 лет. Он отлично сочетается с самим пластиковым окном, особенно если точно подобрать оттенок материала.

В качестве утеплителя в таких конструкциях обычно применяется минеральная вата, способная придать откосу хорошую гидро- и термоизоляцию, что предотвращает запотевание окон и потерю тепла.

Установка пластиковых откосов довольно требовательна к классу исполнения. Хотя, при хорошем изучении технологии, думаю, любой человек сможет их установить. Ну что ж, надеюсь мы привели достаточно аргументов в пользу пластиковых откосов. И если Вы решили сделать откосы своими руками, без помощи профессионалов, то этот обзор – то что Вам нужно! Итак, вот пошаговая технология установки пластиковых откосов.

Утепленные откосы для пластиковых окон. Теплые откосы для пластиковых окон – необходимость или выпендреж?

Не хотите холодных зимних вечеров со сквозняками в своей квартире? Тогда сделайте все, чтобы утепление откосов пластиковых окон не заставило себя долго ждать и произошло как можно скорее. Поверьте, в вашем доме сразу же станет теплее, а вы будете спокойными, что предприняли все от вас зависящее. Если вы не знаете, какие материалы вам для этого понадобятся – читайте далее. Для столь нужной отделки откосов в наше время применяют самые различные материалы. Если вы раньше сталкивались с утеплением окон, то наверняка знаете, что самым проверенным и старым способом была и остается штукатурка. Многие предпочитают именно ее и сейчас. Но здесь одно «но» – такой материал имеет серьезный недостаток, а именно – слабую прочность, приводящую к трещинам. Если же вы не хотите постоянно быть задействованы в заделывании щелей, то приступайте к утеплению откосов с использованием новых материалов.

Как отмечают специалисты, наиболее надежный вариант для подобных целей – выпускаемые в нынешнее время современные металлопластиковые откосы. Именно эти изделия позволят вам забыть о проблеме с влагой и с выцветанием изделия, быть уверенными в прочности материала и конечном результате. Много времени сам монтаж откосов у вас не займет. Но браться за эту работу нужно будет уже на следующий день после установки самих окон. Раньше нельзя, так как шпаклевка и крепежные элементы должны основательно затвердеть. В зависимости от стен возле оконного профиля, нужно будет определиться, необходимо ли проводить выравнивание проема окна. Если есть в этом необходимость, то придется приступить к шпаклеванию, а уже после этого приступать к надрезам, которые должны быть в местах установки откосов.

Все чаще стали использовать в работе с откосами и гипсокартон. Достаточно удобная вещь, ее легко устанавливать, но с такими откосами надо быть осторожными – некоторые из них достаточно хрупкие, другие боятся влаги и могут набухать. Так что внимательно просчитайте все варианты. Тем более, если откосы вы решили еще и утеплять. Ведь если откос сам по себе придет в негодность, то и толку от вашего дополнительного утеплительного слоя также не будет.

Видео как сделать откос из пластика Новичку без Опыта
