Изготовление рам оконных из дерева: Деревянные окна своими руками — чертежи, пошаговая инструкция, технология.

Изготовление деревянных окон от производителя в СПб

6. Изготовление арочных и криволинейных конструкций

Начинается изготовление арочных элементов окна с точных шаблонов, повторяющих радиус будущей арки. Затем сегменты склеиваются на микрошип и в заключении высокоточный станок профилирует арку с одновременной выборкой штапика (аналогичный процесс проходит рама). Изготовление трапеций, треугольников проходит на участке сложных конструкций. На многопрофильном станке происходит запил профиля необходимого угла. Затем проклеивается место соединения и фиксируется саморезами. Далее при изготовлении окон из дерева конструкцию помещают в специальный стенд и выдерживают необходимое время для повышения прочностных характеристик конструкции. Оба участка очень ответственны и требуется высокая квалификация специалистов и высокотехнологичное оборудование, чтобы изготовить изделия соответствующего качества. Соответственно, срок изготовления сложных изделий будет выше, чем простых прямоугольных.

Деревянные окна отличаются долговечностью и экологичностью, поэтому пользуются большой популярностью у потребителей, которые ценят комфорт и хотят создать атмосферу тепла и уюта у себя дома.

Этапы изготовления деревянных окон

Для качественного изделия важно выбрать долговечный материал и правильно обработать его, повысив природную прочность дерева с помощью современных технологий. Наша компания строго следует четко отработанному алгоритму производства изделий, соблюдая все этапы контроля, обеспечивая максимальный уровень качества.

Производство деревянных окон состоит из следующих этапов:

• Сооружения профильных конструкций будущих створок и короба;
• Сборка элементов;
• Обработка изделий;
• Отделочные работы, установка фурнитуры, открывающих и поворотных механизмов;
• Заключительная сборка;

На каждом этапе все процедуры механизированы, обеспечены максимальным контролем, чтобы не допустить возникновения проблем в будущей эксплуатации. При соединении деревянных деталей используется прочная проклейка долговечным составом, обработка деревянного бруса антикоррозийными средствами. Процесс сборки коробки и створочных конструкций производится с использованием гидравлических прессов, которые обеспечивают прочное соединение деталей на долгое время.

Собранная конструкция обрабатывается и шлифуется вручную, что позволяет добиться максимальной гладкости поверхности, что продлит срок службы окна. Уже готовое изделие с установленной фурнитурой тестируется на правильность работы всех механизмов, для обеспечения максимально комфортного процесса эксплуатации.

Ассортимент деревянных окон

Современные технологии производства стеклопакетов позволяют предложить покупателям огромный ассортимент изделий, которые отличаются:

• Материалом изготовления;
• Различными модификациями конструкций;
• Технологиями обработки и сборки деревянных элементов.

Самыми популярными видами древесины, из которых производят рамы и коробы окон, являются лиственница, дуб и сосна. Эти материалы отлично зарекомендовали себя на рынке и уже проверены временем. Различные виды дерева материалы позволяют добиться различных цветовых решений, даже без применений специальных синтетических красителей. Это является преимуществом для тех, кто ценит природные экологичные материалы.

Сама конструкция окон и балконных дверей изготавливается по индивидуальным меркам, учитывая особенности помещения. Перед установкой стеклопакетов клиент самостоятельно выбирает количество створок, толщину стекол, направление повороты створки. При необходимости можно комбинировать глухие и открывающиеся элементы в общей конструкции.

Индивидуальная планировка окон позволяет создавать уникальные элементы интерьера, вписывать природные натуральные материалы в любые интерьеры — от ретро до ультрасовременного. Каждый вид древесины, из которого изготавливается каркас, каждый элемент фурнитуры призван подчеркнуть вкус хозяина, создать неповторимую атмосферу в квартире или загородном доме.

Преимущество покупки деревянных окон у нас

Главным преимуществом продукции нашей компании является непревзойденное качество каждого элемента, который используется при производстве деревянного окна. Для изготовления рам применяется только качественная древесина от лучших поставщиков мира, которая позволяет нам гарантировать долгий срок службы, предотвращение деформационных и коррозийных изменений изделия.

На каждом этапе производства конструкция проходит несколько этапов строгого контроля. Тестируется прочность конструкции, плавность хода поворотных и открывающих механизмов. Опыт и квалификация мастеров и монтажников позволяет гарантировать качество, долговечность службы окон, минимизировать вероятность будущих неисправностей.

Так как дерево является природным материалом, то важным моментов является защита от негативного воздействия окружающей среды, перепадов влажности и температуры. Для этого при производстве учитываются особенности географической местности, где будут установлены стеклопакеты. По желанию можно выбрать ценные породы дерева для рам, чтобы подчеркнуть индивидуальность помещения и статус хозяина.

Все окна изготавливаются по индивидуальным меркам. Клиент имеет возможность обратиться за помощью к замерщикам для снятия габаритов будущего стеклопакета, которые также помогут подобрать оптимальную фурнитуру, учитывая особенности строения и стен. Опытные дизайнера помогут определиться с индивидуальным проектом, так как на производстве есть возможность изготовить короб арочной, круглой, другой нестандартной формы. Деревянные окна отлично впишутся в любой интерьер жилого и коммерческого помещения, офиса или загородного дома.

Изготовление оконных блоков из дерева. Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

Содержание

1. Изготовление оконных блоков из дерева. Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно
2. Простой оконный блок.
   • Изготовление рамы
   • Подгонка и покраска
3. Производство оконных рам из дерева. Способ изготовления рамы из бруса
4. Самодельное окно из дерева. Как самому сделать окна из дерева
5. Видео процесс изготовления деревянного окна

Изготовление оконных блоков из дерева. Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

Фото с сайта: wixstatic. com

Естественно, при строительстве дома, или же при капитальном его ремонте будет довольно глупо рассчитывать, что не имея совершенно никакого опыта и практики, вы сможете сделать оконную раму своими руками, да еще и не одну, а все, что требуются.

Однако если нужны окна на веранду, в сарай или же иную хозпостройку, то обязательно стоит попробовать, так как большого ума для этого вовсе не нужно.

Основные правила, которые нужно выучить, словно священное писание, это соблюдать герметичность, а также верно рассчитать геометрию оконного рамного блока, вы уясните по ходу работы, но сперва стоит хорошенько подготовиться, без чего справиться удастся едва ли.

Важно

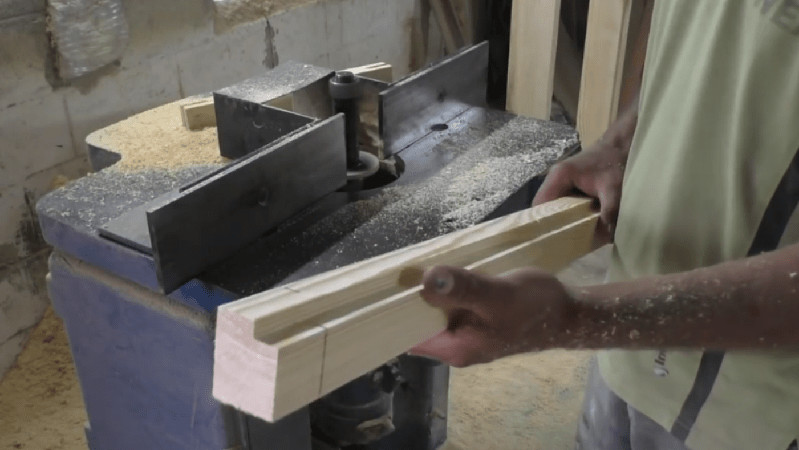

В изготовлении оконной рамы своими руками самое сложное, это сделать из обычного бруса профиль для рамы. Тут обязательно потребуется спецоборудование, без которого очень сложно сделать всю работу качественно. Потому очень важно иметь пол рукой все необходимое еще до того, как вы приступили к работе, иначе можно потерять много времени, но так и не добиться более-менее приемлемых результатов.

Стоит понимать, что древесина, это действительная огромная находка для человечества, она невероятно податлива и прекрасно поддается обработке, надежна, долговечна, а также способна обеспечить в помещении уникальный микроклимат, сберегает тепло, при этом не отсекая свободное движение воздушных масс.

Изготовление деревянных оконных рам надо продумать заранее, правильно выбрать, а также приобрести материалы, сырье и инструментарий, и только после этого можно приступать к труду.

Естественно, такой качественной обработки древесины, а также настолько качественной сборки, как на производстве, добиться получится едва ли, однако получить в итоге деревянные рамы для окон неплохого качества возможно, если строго соблюдать технологию, о которой мы и расскажем.

Простой оконный блок.

При отсутствии стационарных станков, оконные блоки можно сделать при помощи ручного электроинструмента. Из инструмента понадобятся ручной фрезер, электрорубанок, для изготовления фигурных окон электролобзик .

В случае есои ручной инструмент покупать слишком дорого, возьмите его в аренду, например услугу  аренды инструмента в Химках и Москве  предоставляет комапния Компакт Строй, для поиска такой услуги в другом городе можете погуглить интернет, подобных компаний в России достаточно.

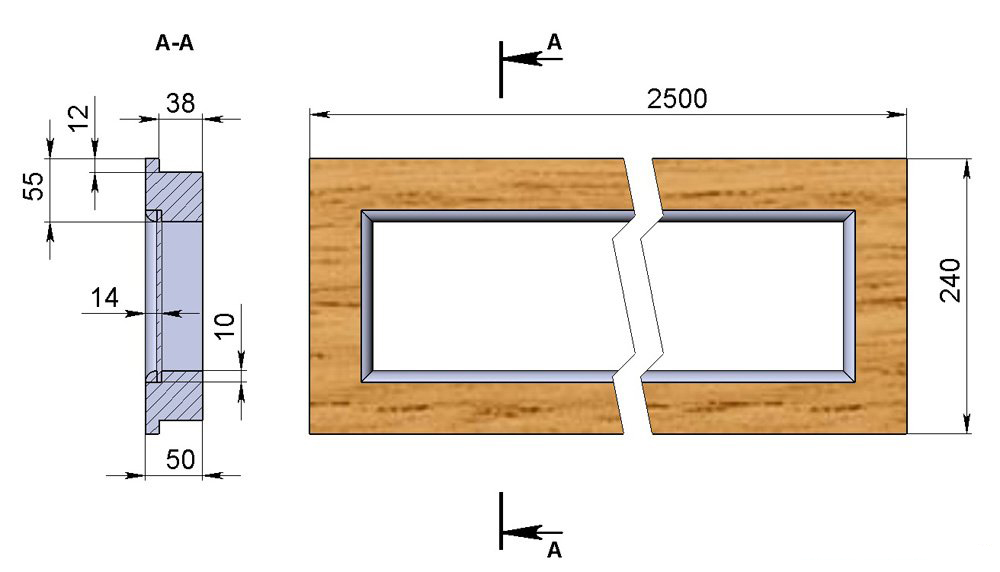

Коробка для одной рамы изготавливается из бруса 100-150х50-60 мм . В доске фрезером выбирается четверть 50х30 мм, где глубина четверти 30мм. Заготовки отрезаются по нужным размерам, с учётом шипа и паза, и собираются в коробку. Следует учитывать, что в вертикальных заготовках делается паз, а в горизонтальных шип.

Для изготовления коробки для двух блоков применяется брус, ширина которого 150-180 мм и толщина 100 мм. Выбирать четверти для двух рам придётся в несколько проходов. Между четвертями будет площадка для того, чтобы обеспечить расстояние между створками. Обе рамы будут открываться во внутрь.

Четверть начинает выбираться от наружной рамы, постепенно по всей плоскости бруска.Глубина первой четверти 30 мм, ширина 50 мм. Затем выбирается площадка между рамами, глубина которой, от первой четверти, равна 10 мм. После площадки выбирается четверть для второго короба. Полученная заготовка режется по размеру оконного блока и собирается в шип. Шип и паз для блоков выбираются с помощью ножовки и стамески.

Изготовление рамы

Блоки собираются из отструганных брусков толщиной 2 см. Ширина 4-4,5 см.

Заготовка выполняется из трёх брусков, которые склеиваются между собой. Шип и паз получаются за счёт средней доски, для паза она отрезается короче боковых, и укладывается так, чтобы с боков получался паз. Для шипа средняя доска отрезается длиннее. Нарезанные по размерам доски намазываются клеем ПВА, укладываются друг на друга и стягиваются саморезами. Саморезы после высыхания клея выкручивать не нужно.

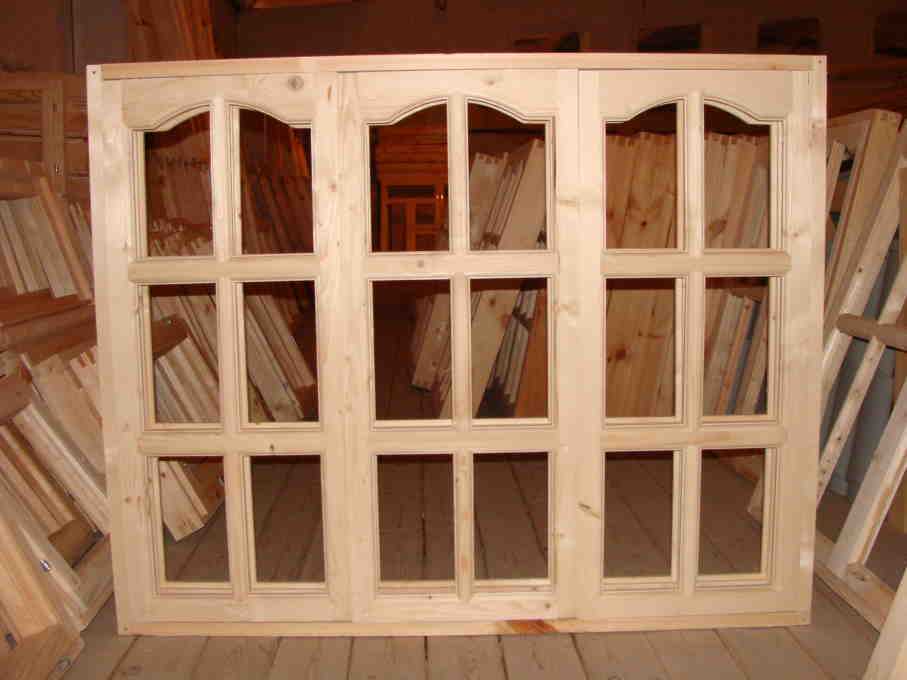

Приготовленные заготовки собираются в рамы, места соединения закрепляются на клей и деревянные шканты. Вместо шкантов можно использовать саморезы. Форточки, закрывающиеся между собой, необходимо сделать на 10-15 мм больше по ширине, после сборки в них выбирается четверть, и они заходят друг в друга для исключения попадания наружного воздуха внутрь помещения.

При сборке блоков необходимо соблюдать угол 90 градусов, а так же учитывать зазор между блоком и рамой равным 3 мм.

Следующим этапом, в рамах фрезером выбираются пазы для стёкол и закрывания между собой. Паз для стёкол имеет размер 14х10, 16х12 , при толщине стекла 4 мм. Полка штапика 10, 12 мм.

Подгонка и покраска

Готовые рамы вставляются в коробку, если размер изделий получился несколько увеличен, они подгоняются рубанком. Подогнанные рамы нужно покрасить вместе с коробкой со всех сторон.

Краска может использоваться как текстурная, так и однотонная, полностью закрывающая текстуру дерева. После покраски в готовые изделия вставляются стёкла. Резать стекло нужно несколько меньше необходимого размера. Перед установкой стекла, в паз нужно нанести силиконовый герметик. После установки, стекло фиксируется штапиком, который крепится на мелкие гвозди. Перед установкой, штапик нужно покрасить такой же краской, как и рамы.

Готовые рамы можно навесить на коробку. Сначала навесы закрепляются на самой раме. Устанавливаются они на 15-20 см от краёв рамы . Под навес выбирается углубление в торце рамы, глубиной равной глубине навеса. Навесы прикручиваются в эти углубления на шурупы. Саморезы для навесов использовать нельзя.

Изделие с навесами вставляется в блок, ив блоке отмечаются риски для навесов. Рама убирается, в блоке делаются углубления для навесов, и изделие прикручивается к блоку. После установки всех рам, оконный блок готов.

Производство оконных рам из дерева. Способ изготовления рамы из бруса

Начиная изготовление, стоит сделать заготовку материала, чтобы он длительно использовался. По этой причине следует устранить все загрязнения, обработать антисептическим средством. Защита древесины позволит увеличить службу дерева, позволит избежать грибковых образований и сырости.

Далее необходимо, что брус высох, а потом начинать работу. Сначала нужно подготовить основу — короб. Для реализации этого нужно использовать доску, параметры которой составляют 150 см на 50 и сделать в ней разрезы в форме буквы «Г». Это позволит увеличить оконную герметичность. Затем доску нужно распилить на 4 одинаковых части. Из них важно сформировать паз и шип. Чтобы сделать крепкий короб, нужно следить, чтобы детали плотно соединялись друг с другом.

Пропил можно сделать, используя циркулярную пилу, в то время как стамеска позволит удалить остатки материала, сделать пропил ровным в случае каких-то огрех.

Гораздо проще соорудить раму, если паз поместить вертикальным образом, а шип разместить горизонтальным способом на плоской поверхности.

Производство деревянных рам — всегда точная работа, поэтому при выпили нужных деталей важно всегда пробовать укомплектовать короб. В том случае, когда детали сходятся, из конструкции следует извлечь отдельные ее части, чтобы она получилась разобранной. Затем требуется смазать каждый шип и паз столярным клеем. Только потом необходимо сделать точную сборку конструкции.

Важно соблюдать угол промеж частей рам равный 90 градусам. Не запрещается применять и угольник для сверки.

Нацеливаясь сделать короб более плотным либо твердым, его стоит закрепить специальными металлическими уголками. Очень важно, чтобы клей просох перед тем, как крепить раму.

Важно также учитывать следующие моменты при создании окон:

• два отверстия делаются в том случае, если устанавливается однокамерный стеклопакет. Это позволит остеклить, зафиксировать короб изнутри;
• дополнительное отверстие делает, когда нужно установить стеклопакет с двумя камерами;
• при установке штапика, размером 1 см, нужно использовать стекло до 4 мм в толщину, установить его лучше в паз, который напоминает форму неправильного квадрата;

При скреплении частей вместо клеящихся материалов можно также применять саморезы. Их нужно углубить в древесину. Благодаря этому открытие и закрытие окна не будет проблемой.

Самодельное окно из дерева. Как самому сделать окна из дерева

Современные окна по большей части представляют собой стеклопакеты, состоящие из сборных панелей. Эти окна отличаются удобством использования, но имеют и некоторые недостатки. Так, например, если случайно будет разбито одно из стекол, заменить его будет совсем непросто, особенно, если оно имеет нестандартный размер. К тому же компании, выпускающие стеклопакеты, часто закрываются, а многие модели, когда приходит время замены стекла, оказываются снятыми с производства.

Тем, кого интересует, как самому сделать окна из дерева, фото и подробные инструкции, размещенные на этой странице, очень пригодятся. На фотографии, показанной ниже, изображен самый настоящий самодельный стеклопакет, для изготовления которого не требуется ни особых умений, ни существенных финансовых вложений. Если в таком стеклопакете разобьется стекло, замену ему можно будет легко найти в любом строительном магазине, а если между стеклами будет собираться конденсат, то достаточно будет сменить герметик и пополнить влагопоглотитель.

Стеклопакеты, имеющие воздушный зазор, не заполненный каким-либо благородным газом, за счет циркуляции воздушных потоков между стеклами несут существенные конвективные потери. Благородные газы имеют большую массу, что значительно замедляет диффузию. Но зато газ по мере старения стеклопакета имеет тенденцию теряться, а в пакете, заполненном воздухом, можно добавлять влагопоглотитель и менять герметик, не имея специальных приспособлений.

Видео процесс изготовления деревянного окна

Оконные рамы и оконные проемы

• результаты поиска

• Словения — английский

• Портал клиентов
• Поиск продукта
• Академия
• Инвесторы
• Поставщики
• Карьера

• Продукты и технологии

• устойчивость

• Медиа центр

• О нас

• Как купить

• Инвесторы

Свяжитесь с нами

Найдите место

Найдите дистрибьютора

Чтобы вывести на рынок востребованные высокопроизводительные окна, вам нужен партнер, предлагающий глобальные возможности в области исследований и разработок и превосходный технический опыт. Партнер, который может помочь предоставить продукты, которые нужны вашим клиентам, и комплексную поддержку, необходимую вашему бизнесу. Независимо от того, производите ли вы окна, которые будут использоваться в холодном, умеренном или жарком и влажном климате, вы можете положиться на высокое качество продукции H.B. Более полные решения для оконных профилей.

Мы поддерживаем производителей оконных профилей из ПВХ с момента появления этой технологии. Клеи и грунтовка Swift® представляют собой комбинированные решения для устойчивого, высокого качества и долговечности с различными системами нанесения и основаниями в сегменте оконных профилей.

Стеклопакеты для окон

Поперечное сечение окна

Оконный профиль

Окна с деревянной рамой

Раколл® 4654

• Обладает высокой начальной прочностью и быстрым схватыванием
• Низкие температуры применения
• Подходит для профилей с небольшим изгибом
• Универсальный продукт с высокой начальной прочностью и быстрым схватыванием

Детали и документация

Раколл® GXL 3

• D3 Эмульсия ПВА с высокой адгезией

Детали и документация

Раколл® GXL 4

• D4 Эмульсия ПВА с высокой адгезией

Детали и документация

Swift®колл 4955

• Негорючий клей на основе растворителя для оклейки оконного профиля

Детали и документация

Замок Swift® 4780

• Быстросхватывающийся с высокой начальной прочностью
• Хорошая термостойкость после отверждения

Детали и документация

Swift®prime 4910

• Грунтовка на основе растворителя для оклейки оконного профиля

Детали и документация

Swift®prime 4956 FL

• негорючий
• УФ-индикатор позволяет проверить покрытие

Детали и документация

• Дерево и композиты
  • Двери

  • Инженерные панели

  • Компоненты мебели

  • Оконные рамы и оконные проемы

  • Производство напольных покрытий

  • Декоративные края и фольга

  • Устойчивые решения для деревообработки

❐ Деревянно-алюминиевые окна | RI OKNA

Наши деревянные/алюминиевые окна в линейке профилей WD хорошо подходят для энергосберегающих и пассивных домов. Сочетание натуральных материалов с алюминиевой облицовкой придает дому особый вид. Такое сочетание нравится нашим заказчикам, архитекторам и дизайнерам благодаря возможности выбрать цвет, соответствующий цвету фасада и других элементов конструкции , а в то же время внутри вы можете наслаждаться видом красивой древесины, покрытой натуральным остеклением или финишным покрытием.

Деревянно-алюминиевые окна легко обслуживать и содержать в хорошем состоянии . Дизайн окон из дерева/алюминия соответствует современным тенденциям , а тщательное исполнение гарантирует очень долгий срок службы и, следовательно, высокую оценку ваших инвестиций.

При покупке наших деревянных/алюминиевых окон вы также можете выбрать идеально подходящие входная дверь с тем же дизайном/рисунком.

Окна из дерева/алюминия – запрос

ПРОФИЛИ АЛЮМИНИЕВЫХ ОКОН

Мы предлагаем 4 профиля окон из дерева/алюминия, каждый с различной глубиной конструкции рамы. Глубина влияет на тепло- и звукоизоляционные свойства окна.

ОБЩИЕ СВОЙСТВА ДЛЯ ВСЕХ ПРОФИЛЕЙ

• Полностью деревянная внутренняя конструкция
• Алюминиевая облицовка с внешней стороны, приваренная или приклеенная по углам.
• Древесина с первоклассной обработкой внутренней стороны
• Безупречное качество изготовления, превосходный дизайн
• Алюминиевая поверхность с порошковым покрытием приблизительно 20 цветов

• Отделка поверхности дерева натуральной глазурью или финишным покрытием – широкий выбор цветов
• Очень долгий срок службы
• Выбор типа тройного остекления (стандартное остекление, звукоизоляционное остекление, безопасное остекление, солнечное усиление, солнечное затухание и т. д.).

Винстар®

WD Linear 78/92

Select variant:

WD Linear 78/92

• ri-okna.cz/profile_photos/wd-linear-78-92_8hszB6j_f.jpg»>

Я хочу отправить запрос

ДЕРЕВО/АЛЮМИНИЕВЫЕ ОКНА И ФИТИНГИ РАЗМЕРЫ

Все наши деревянные/алюминиевые окна изготавливаются на заказ для конкретного здания любой формы и конфигурации. Мы используем высококачественную арматуру MACO и SIEGENIA .

Пожалуйста, укажите желаемый тип, размер, форму и конфигурацию фитинга в запросе .

МАТЕРИАЛ

Наши деревянные/алюминиевые окна состоят из массивной деревянной конструкции и алюминиевой облицовки, защищающей окно с внешней стороны.

Вы можете выбрать из ряда пород дерева , каждая из которых отличается своими теплоизоляционными свойствами и характерным рисунком. Вы можете изменить цвет дерева, выбрав глазурь или верхний слой. Порода и свойства древесины влияют на срок службы и цену изделия.

Мы используем высококачественные алюминиевые профили для облицовки, склеенные или сваренные в углах. Алюминиевая поверхность покрывается порошковой краской практически любого желаемого цвета. Естественные свойства алюминия наряду с отделкой поверхности гарантируют высокую эстетическую ценность и выдающиеся эксплуатационные свойства наших окон на десятилетия.

ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ ПОРОД ДРЕВЕСИНЫ:

ЕЛЬ

• Эта порода древесины наиболее широко используется для изготовления окон, проверена многолетним опытом
• Современная, слегка окрашенная мягкая древесина
• Плотность 450 кг/м ³

ДУБ

• Самая качественная, самая прочная древесина для изготовления деревянных окон
• Тяжелая древесина с типичной текстурой
• Радиальные и тангенциальные разрезы не различаются
• Плотность 900 кг/м ³

ЛИСТВЕННИЦА СИБИРСКАЯ

• Высокопрочная древесина с чистой текстурой и слегка красноватым оттенком
• С деревом довольно сложно работать, но окно прослужит очень долго
• Плотность 700 кг/м ³

СОСНА

• Эта древесина хорошо поддается обработке и отличается высокой прочностью
• Несколько более выраженный цвет – более темный коричнево-красный центр и более светлый сок по краям
• Более высокое содержание основного тона
• Плотность 500 кг/м ³

MERANTI

• Экзотическая древесина из Малайзии, впечатляющий вид
• Хорошие механические и теплоизоляционные свойства
• Атмосферостойкий, устойчивый к грибкам и плесени
• Плотность 480 кг/м ³

СТЕКЛО

Тепло- и звукоизоляционная способность окна зависит и от качества остекления.
