Установка мансардных окон Велюкс: инструкция и особенности монтажа

Содержание:

1. Размеры
2. Общие характеристики и особенности
3. Инструкция по монтажу
4. Преимущества
5. Видео о монтаже мансардного окна Velux

Мансардные оконные системы имеют множество особенностей из-за своего назначения и расположения. Их установка требует точности и аккуратности, однако не так сложна, как может показаться, особенно если приобрести изделия известных брендов.

Например, мансардные окна Velux. Они характеризуются отличным качеством и надёжностью. Производитель сопровождает каждый комплект подробной инструкцией, которая позволяет провести их самостоятельную сборку и получить хороший результат.

Размеры

Кровельные окна Велюкс предлагаются в широком ассортименте конструкций и размеров. В каталоге компании можно найти системы с открыванием по центральной оси, с комбинированным открыванием, окна-люки, балконы и многое другое. Выбор зависит как от типа кровли и кровельного материала, так и от предполагаемого использования.

Размеры мансардных окон Велюкс составляют от 55×78 см до 114×140 см, всего представлено 9 вариантов. Размер определяется по нескольким параметрам:

• Ширина должна составлять на 4–6 см меньше расстояния между стропилами. Его можно увидеть в проекте дома и при желании дополнительно скорректировать. Если вы хотите, чтобы проём имел меньшие размеры, могут быть поставлены дополнительные деревянные элементы: они позволят сузить расстояние между стропилами или, наоборот, использовать пространство между тремя стропильными ногами.
• Длина зависит от того количества света, которое вы хотите получить, и от наклона кровли. Стандартное правило: чем уклон меньше, тем проём получается длиннее. Окна располагают на высоте 90 см от пола, верхний край должен при этом оказаться на высоте 200 см от пола. Несложно посчитать, как будет изменяться длина с изменением уклона.

Прочная, крепкая и долговечная конструкция со специальной фурнитурой обязательно сделает пространство светлым и удобным. Рассмотрим подробно монтаж мансардных окон Velux в общих чертах: для каждой конкретной модели существуют свои нюансы, которые подробно описаны в прилагаемых к комплектам инструкциях.

Общие характеристики и особенности

Конструкции фирмы могут располагаться в неотапливаемых и отапливаемых помещениях, уклон ската кровли – от 15 до 90 градусов. Они позволяют выходить на крышу, для этого нижняя часть рамы может стать удобной ступенькой с рифлёной поверхностью для предотвращения скольжения. Для покрытия рамы использован полиуретан, стекло закалённое, особой прочности.

Окна изготавливаются из дерева, поэтому они не только надёжные, но и максимально экологичные. В боковой части расположена ручка для открывания. Створка поворачивается на 90 градусов и фиксируется в одном из трёх положений.

Установка мансардных окон Велюкс не потребует много времени, справиться можно самостоятельно, без привлечения специалистов. Для защиты помещений мансарды от протечек рекомендуется поставить гидроизоляционный комплект Велюкс BDX, он должен герметично соединяться с окном. Если оно располагается в жилом пространстве, то следует приобретать триплекс – стекло, снабжённое защитной ламинированной плёнкой. Она позволит избежать падения осколков вниз, даже если стекло по каким-то причинам разобьётся.

Инструкция по монтажу

Система поставляется покупателю в полном комплекте: в него включается оклад, откосы, тепло- и гидроизоляция, а также подробная инструкция по установке мансардного окна Velux. Она позволит наглядно представить пошаговый процесс крепления коробки к кровле. Работа предполагает следующие этапы:

1. Подготовка проёма в крыше. Разбирается кровельный материал, снимается часть обрешётки. При этом проём должен быть больше, чем размер рамы, по ширине приблизительно на 45–50 мм и по высоте на 40 мм, это необходимо для монтажа теплоизоляционного и гидроизоляционного слоя. Расстояние между стропилами и коробкой – 30 мм с каждой стороны.
2. Из оконного блока вынимается створка со стеклопакетом, эту работу можно не делать, если он устанавливается с внутренней стороны. В комплект при поставке включены специальные крепёжные пластины, которые называют кляммеры. Их прикрепляют к коробке по инструкции и привинчивают при помощи шурупов.
3. С помощью строительного уровня выставляют нижнюю часть окна, её прикрепляют при помощи шурупов. После этого прикручиваются шурупы верхней части. Завинчивать их до упора не надо, так как в дальнейшем их потребуется регулировать.
4. После этого проводится регулировка зазоров между рамой и коробкой. Нужно убедиться, что они одинаковы со всех сторон: это позволит без проблем провести работы по гидроизоляции. Рама должна хорошо закрываться по всей ширине. Для её выравнивания необходимо использовать пластиковые клинья, включённые в комплект.
5. Когда рама полностью поставлена и выровнена, переходят к изоляционным работам. Для изоляции используется пергамин: он огибает оконную коробку по периметру.

Чтобы соединение было более плотным, в местах примыкания он должен быть слегка приподнят. В тех местах, где гидроизоляция кровли прилегает к гидроизоляции окна, она должна располагаться внахлёст минимум на 200 мм, это важно, так как позволит защитить крышу от протечек.

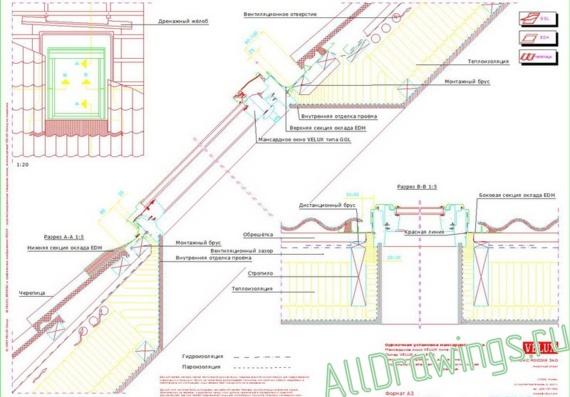

6. После этого устанавливают оклад. Он извлекается из коробки и устанавливается поэтапно: сначала ставится его нижняя часть, она закрывается накладкой, которая привинчивается шурупами. После этого устанавливаются и прикрепляются боковые части оклада, и только потом – верхняя. Она крепится к коробке шурупами, а к обрешётке кровли – кляммерами.
7. Кровельный материал подводится вплотную к окладу и соединяется с ним. Для укладки кровли на оклад можно применять материалы исключительно на битумной, а не на силиконовой основе.
8. Рама устанавливается на место, если её вынимали, после этого работу следует считать законченной. Поворотный шарнир снабжён кнопкой-фиксатором, который будет удерживать её в нормальном положении и не допустит самостоятельного открывания.

Наличие гидроизоляции при правильном проведении работ позволяет сделать пространство мансарды полностью изолированным от уличной влаги: наклонная рама будет совершенно герметичной.

После вышеперечисленных работ вокруг оконного блока восстанавливается кровельное покрытие, и он приобретает эстетичный вид. Оклад скрывает крепёжные элементы, снаружи они будут незаметными. Готовая конструкция смотрится красиво и аккуратно, а сам монтаж по инструкции занимает немного времени.

Преимущества

Компания-производитель существует с 1941 года, и за этот большой срок она стала одним из мировых лидеров в производстве оконных конструкций различного типа. Продукция прошла проверку в российских условиях: изделия этой марки испытывались при температуре ниже –50 градусов, после чего были официально признаны морозоустойчивыми.

Одно из преимуществ этой фирмы – широкий ассортимент продукции. Она предлагает следующие классы окон для мансарды:

• GZL «Эконом» – базовый вариант с системой открывания по центральной оси. Изготовлен из плотной клеёной древесины, снабжённой лаковым покрытием. Обладает специальным моющим фильтром, предусмотрена удобная вентиляция.
• GGL «Классика» – самый распространённый вариант, который может быть дополнительно укомплектован электроприводом. Это окно также открывается по центральной оси и снабжено моющим фильтром. Рама защищена трёхслойным лаковым покрытием, поэтому служить может очень долго.
• GGL Integra – «умное окно». Оно оснащено электроприводом, на неё можно дополнительно смонтировать датчик дождя и рольшторы.
• GGU «Влагостойкое окно» – блок повышенной защищённости от проникновения влаги, рама обработана белым полиуретаном. Для вентиляции использована система клапан – форточка, поставлен дополнительный моющий фильтр.
• GPL – конструкция с двойной системой открывания. Оно может открываться по центру или снизу вверх до наклона в 45 градусов.

Это лишь некоторые разновидности, ассортимент, предлагаемый компанией, значительно шире. Это позволяет выбрать конструкции, максимально удобные в использовании, их можно приспособить для любого дома. Они хорошо зарекомендовали себя в российских климатических условиях, поэтому сегодня компания-производитель является одной из самых востребованных.

Срок службы каждого оконного блока превышает 20 лет, они изначально рассчитаны на длительное постоянное использование. Верхнее расположение ручки делает их безопасными для детей.

Несмотря на подробную инструкцию, самостоятельный монтаж – это всегда риск. Малейшая неточность может привести к недостаткам в работе, поэтому, если вы хоть немного сомневаетесь в своих силах, лучше обратиться к профессиональным мастерам. Продукция этой марки стоит недёшево, поэтому и рисковать крайне нежелательно.

монтаж, установка своими руками, инструкция

Каждый человек, который желает установить мансардные окна своими руками, должен понимать, что данный процесс требует базовых умений и знаний. Неправильная установка окна в мансардной крыше может повлечь за собой ряд неприятных последствий, включая нежелательные протечки, появление конденсата, потерю шумо- и звукоизоляционных качеств строения, а также необходимость в демонтаже и последующей замене окон. Чтобы избежать этого и установить мансардные окна своими руками точно и правильно, следует ознакомиться с тонкостями их выбора, а также приемами монтажа и регулировки зазоров.

Содержание

• 1 Мансардные окна и особенности выбора
• 2 Монтаж мансардных окон
• 3 Оптимальное освещение вашей мансарды
  • 3.1  Изменение освещения в зависимости от размера и количества окон.
• 4 Выбор ширины мансардного окна
  • 4.1 Наиболее распространенные способы подгонки стропил
• 5 Длина мансардного окна
• 6 Выбор модели мансардного окна
• 7 На какой высоте установить мансардное окно?
• 8 Видео «Монтаж мансардных окон»

Мансардные окна и особенности выбора

Перед тем как купить мансардные окна, следует задуматься о том, какое функциональное назначение они должны выполнять. В наше время производители предлагают большой ассортимент мансардных окон, которые отличаются по форме, конструкции, оформлению и функциональным особенностям. Наиболее популярными ныне являются мансардные окна Fakro, мансардные Велюкс, а также продукция фирмы Roto. Данные марки отличаются высоким качеством, отличной функциональностью и широким модельным рядом мансардных окон.

Мансардные окна в отличие от обычных оснащаются основным элементом – окладом. Именно данная конструкционная деталь придает окнам столько необходимой влагонепроницаемости, шумоизоляции, а также гарантирует их износостойкость и качество. Тип оклада может отличаться и подбирается отдельно для прямой кровли, т. е. кровли из фальцованных листов или битумной черепицы, для профилированной кровли, например, ондулина, шифера, металлочерепицы, или кровли из керамической черепицы.

Монтаж мансардных окон

Установка мансардных окон осуществляется поэтапно. Изначально проводится разметка места установки с выдержкой вертикального и горизонтального положения по уровню. Плоскость расположения окна должна соответствовать плоскости кровли. Размеры мансардных окон могут отличаться. При этом обрешетка и кровельный пирог должен иметь проем, который превышает размеры окна в ширину на 3-4 cм и около 5 cм в высоту. Данный зазор позволит беспрепятственно установить мансардное окно, а также осуществить в последующем отделочные работы быстро и качественно.

Нижняя часть коробки должна устанавливаться по уровню, крепежные уголки при этом закрепляются саморезами. Верхние уголки наживляются, чтобы в дальнейшем отрегулировать положение окна с большей точностью. Чтобы избежать протечки дождевой воды и появления сквозняков, необходимо тщательно отрегулировать зазоры между рамой и коробкой. Также весьма важно достичь равномерного прилегания оконной рамы к коробке. Это выполняется путем ослабления или затягивания саморезов с крепежными уголками и подкладками в виде пластиковых клиньев, которые также входят в комплект мансардного окна.

Регулировку положения мансардного окна необходимо выполнять сразу в процессе установки. После начала отделочных работ исключить зазоры и перекосы уже будет довольно сложно. Мансардные окна в отличие от обычных рам нуждаются в дополнительной гидроизоляции. Гидроизоляционный материал может монтироваться отдельно, вокруг окна или же закрепляться внатяжку по периметру до образования небольшого ската. В местах прилегания к окну слои гидроизоляции должны перекрывать друг друга на 20 см и более. Также мансардное окно должно оснащаться дренажным желобом, после установки которого можно приступать к монтажу нижнего оклада и оконной накладки.

Верхняя и боковые оконные накладки устанавливаются в последнюю очередь. Кровельный материал должен соприкасаться с фальцем оклада, а также фиксироваться, например, материалами на битумной основе. Как установить мансардное окно, мы вкратце разобрались. Тем не менее, чтобы избежать перекосов, протечек или потери эксплуатационных качеств, лучше доверить монтаж мансардных окон опытным специалистам.

Если вы решили установить мансардные окна своими руками, ознакомьтесь еще с несколькими нюансами:

1. Выбирая мансардное окно, необходимо решить, какие функции действительно необходимы. Различные модели мансардных окон Велюкс, Fakro, Roto и прочих марок могут иметь абсолютно разную фурнитуру и комплектацию, которая и влияет на их окончательную стоимость.
2. Тип оклада должен соответствовать типу кровельного материала. На этот фактор следует обязательно обращать внимание, перед тем как купить мансардные окна. Неправильный выбор оклада может существенно усложнить установку, а также ухудшить эксплуатационные качества мансардного окна.
3. Монтаж мансардных окон необходимо осуществлять, максимально выдерживая линию горизонта нижней части. Малейшие отклонения могут привести к появлению зазоров, перекосов и существенно усложнить отделку откосов.
4. Плоскости откосов должны выдерживаться в определенном положении: верхний – параллельно полу, а нижний – перпендикулярно. Если этого не соблюдать, то в мансардном помещении может наблюдаться промерзание откосов, появление конденсата, а также затруднение рециркуляции теплого воздуха. Для решения этих проблем можно также установить отопительные приборы непосредственно под окнами в помещении.
5. Деревянный профиль для облицовки откосов более подходящий, нежели металлический. Дело в том, что металл отличается высокой теплопроводностью и может стимулировать появление конденсата и плесени.
6. Теплоизоляционные контуры, т. е. теплоизоляция периметра окна уменьшит вероятность появления влаги, а также поможет избежать появления зазоров и сквозняков.
7. Чтобы избежать протечек во время сильного дождя или таяния снега, необходимо правильно установить гидроизоляционные фартуки, а также тщательно состыковать оконный оклад с кровельным материалом.
8. Весьма важным фактором является регулировка зазоров между рамой окна и коробкой. От этого напрямую зависит влаго- и пыленепроницаемость мансардного окна. Регулировку следует начинать с выравнивания боковых зазоров, после чего приступать к параллельности оконной рамы и коробки. Чтобы отрегулировать зазоры в местах примыкания рамы к коробке окна, необходимо подложить под соответствующий крепеж пластиковый клин, подобрать необходимую высоту и затянуть саморез.
9. При установке оклада необходимо правильно стыковать его элементы с креплениями.

В целом монтаж мансардных окон при наличии определенных знаний не вызовет особых затруднений и хлопот. Тем не менее, во избежание проблем при установке и потери эксплуатационных свойств мансардных окон лучше доверить их монтаж проверенным строительным фирмам. Если вы все же решились выполнить установку мансардных окон своими руками, ознакомьтесь с инструкцией по их установке, также посмотрите монтаж мансардных окон видео прямо сейчас.

Оптимальное освещение вашей мансарды

Главное правило освещения! 10:1 То есть на каждые 10м2 помещения — минимум 1 м2 остекления (согласно СНиП 2.08.01-89). Для гостиных, студий и детских комнат лучше предусмотреть больше света.

Код окна	C02	F06	M04	M06	M08	M10	P08	S06	S08
Размер	55×78	66×118	78×98	78×118	78×140	78×160	94×140	114×118	114×140
Площадь остекления	0. 2	0.45	0.44	0.56	0.69	0.82	0.88	0.90	1.11

 Изменение освещения в зависимости от размера и количества окон.

Выбор ширины мансардного окна

Ширина мансардного окна должна быть не более 4-6 см расстояния между стропилами. Лучше всего запланировать шаг стропил заранее, на этапе проекта, в зависимости от выбранной ширины окон. Однако при помощи несложной подгонки стропил можно установить окно любого понравившегося размера.

Наиболее распространенные способы подгонки стропил

Длина мансардного окна

Выбор длины мансардного окна зависит от нескольких факторов:

• Высота установки;
• Угол наклона кровли. Основное правило — чем меньше уклон кровли, тем длиннее должно быть мансардное окно;
• Ваши собственные предпочтения.

Так конструкция кровли вас практически не будет ограничивать: выберите то окно или ту комбинацию окон, с которой в Вашей мансарде будет хорошее освещение и уют.

Выбор модели мансардного окна

Обязательно примите во внимание тип помещения. Универсальные деревянные модели мансардных окон (классика GGL) — идеально подойдут к большинству помещений в мансарде.

В помещения с повышенной влажностью таких как ванна, кухня, детская, бассейн сауна и туалет, рекомендуют установку окон с полиуретановым покрытием. Именно такие окна наилучшим образом сочетаются с белыми интерьерами.

В помещении с выходом на крышу, выбирают специальные окна для неотапливаемых помещений.

Если имеется карниз или фасад обратите внимание на карнизное или фасадное окно в дополнение к мансардному.

Чтобы создать впечатляющий интерьер можно выбрать комбинацию мансардных окон с дополнительными элементами, и использовать окно-балкон.

Мансарда без пристенка

Мансарда со стандартным пристенком

Мансарда с высоким пристенком

Второй свет

Одноэтажный дом с нежилым чердаком

Плоская кровля

На какой высоте установить мансардное окно?

Мансардные окна — это не только свет и свежий воздух, а так же прекрасный вид! Согласитесь, изюминка загородной жизни как раз и заключается в возможности созерцать красоты окружающей природы.

При выборе высоты установки основное правило — отличный обзор из окна. При этом, как для стоящего, так и для сидящего человека.

Оптимальная высота установки мансардных окон (по ГОСТу): 900-1100 мм от пола до нижней границы прозрачной части. От пола до верха окна должно быть от 2000 до 2200 мм.

Видео «Монтаж мансардных окон»

Как установить окно VELUX

Мансардные окна VELUX — идеальный выбор при обновлении вашего дома. Они могут помочь впустить в комнату естественный свет, улучшить вентиляцию и увеличить потенциальную продажную стоимость. Но как только вы выбрали идеальное окно VELUX для своего дома, как его подобрать?

Здесь, в Roofing Superstore, мы стремимся предоставить вам продукцию самого высокого качества. Каждый из них по нашим знаменитым конкурентоспособным ценам, а также предоставит вам любые советы, которые могут вам понадобиться, чтобы максимально использовать ваши кровельные продукты.

В этом руководстве мы расскажем, как установить окно VELUX на черепичную крышу, но процесс почти идентичен, когда вы ищете информацию о том, как установить окно VELUX на шиферную крышу.

В данном случае мы используем стандартное центральное окно. Инструкции по установке центрально-поворотных, верхнеподвесных окон или окон VELUX INTEGRA можно найти здесь:

• Руководство по установке центрально-поворотных окон VELUX
• Руководство по установке верхнеподвесных окон VELUX
• Руководство по установке окон VELUX INTEGRA

Как установить окно VELUX

Для установки мансардного окна VELUX вам также потребуется соответствующий комплект гидроизоляции, а также изоляционная манжета и пароизоляция.

1. Распакуйте мансардное окно VELUX
2. Снять створку с рамы
3. Установить оконный проем
4. Установить раму
5. Установите комплект гидроизоляции

1. Распакуйте мансардное окно VELUX

Первый шаг — распаковать окно VELUX. То, как вы это сделаете, важно, чтобы гарантировать, что никакие детали не будут повреждены, и окно можно будет установить эффективно.

Сначала положите коробку горизонтально. Нажмите на выступы и потяните коробку наружу — это сформирует прочную основу. Вы можете использовать это, чтобы работать, не повреждая окно.

Внутри коробки вы найдете окно VELUX, коробку с монтажными кронштейнами и креплениями, а также секцию капота. Кроме того, есть руководство по установке — инструкции разные в зависимости от типа прошивки.

Если вы собираетесь монтировать окно VELUX на черепичной крыше, вам понадобится комплект оклада VELUX EDW.
Если вы собираетесь установить окно VELUX на шиферную крышу, вам понадобится комплект оклада VELUX EDL.

Таким образом, если вы используете комплект гидроизоляции EDW для черепичной крыши, вы должны следовать инструкциям, выделенным красным цветом в руководстве по установке. В качестве альтернативы, если вы используете комплект оклада EDL для установки окна VELUX на черепичной крыше, вы будете следовать инструкциям, выделенным синим цветом.

Кроме того, при желании вы можете отсканировать QR-код в руководстве по установке, чтобы получить доступ к полезным и актуальным видеороликам и советам по установке.

В данном случае мы работаем со стандартным окном с центральным поворотом и миганием EDW, что означает, что применимы инструкции, закодированные красным цветом.

2. Снимите створку с рамы

Поставьте окно вертикально и снимите пенопластовые блоки в верхней части окна. Затем нажмите на панель управления вверх и внутрь, чтобы открыть окно. Возьмите пенопластовые блоки с панели управления и положите их на верхнюю часть оконной створки. Затем полностью поверните оконную створку, пока пенополистирольные блоки не лягут на пол. Теперь отсоедините створку от рамы с помощью кнопки на петлях. Теперь поместите створку в безопасное место.

3. Установить оконный проем

Ширина проема в крыше должна быть примерно на 40-60 мм шире самого окна. Возьмите нижнюю установочную рейку и закрепите ее так, чтобы верхний край был примерно на 80 мм выше первого ряда плитки под окном. Убедитесь, что оно выровнено, и измерьте высоту – добавьте 45 мм к длине окна и отметьте эту точку – здесь закрепите верхнюю монтажную планку.

Убедитесь, что обе рейки перекрывают ширину проема с каждой стороны – на 100 мм сверху и на 250 мм снизу.

Обрежьте излишки войлока и наденьте его на обрешетку – это поможет обеспечить дополнительную гидроизоляцию. Как только это будет сделано, уберите ряд плитки ниже оконного проема.

4. Установите раму

Установите изоляционную манжету

Просто соедините вместе углы изоляционной манжеты, затем установите ее на место в оконном проеме, и рама будет готова к установке.

Закрепите кронштейны

Теперь прикрепите кронштейны к окну, следуя инструкциям в руководстве по установке. Вы увидите красную линию и синюю линию, идущую сбоку — убедитесь, что вы используете правильный цвет в соответствии с используемым комплектом оклада, и установите кронштейны вдоль линии. В этом случае мы следуем красным инструкциям, так как используем оклад EDW, поэтому скобы устанавливаются вдоль красной линии вверху и внизу окна. Расположите кронштейны над предварительно просверленными направляющими отверстиями, затем привинтите кронштейн на место.

Теперь поместите раму на оконный проем. Полностью закрепите нижние кронштейны рамы на опорной рейке с помощью винтов 30 мм и 80 мм. Убедитесь, что винты проходят через обрешетку и контробрешетку, а также в стропила, если они есть на крыше. В верхней части окна используйте 30-миллиметровый винт в одном из горизонтальных отверстий на каждом кронштейне, но убедитесь, что он оставлен на 10 мм снаружи, а не полностью вкручен.

При желании на этом этапе можно снять часть 5 примыкания – это может облегчить надевание и снятие створки.

При необходимости отрегулировать

Вставить створку обратно в раму, совместив изогнутую петлю на створке с соответствующими пазами в оконной раме. Теперь посмотрите на зазор между сторонами створки и рамой в окне. Если зазор вверху больше, чем внизу с одной стороны, используйте лом, чтобы сделать небольшую регулировку, слегка потянув внешний край рамы, чтобы выровнять окно.

Теперь откройте окно и посмотрите на нижний проем, убедитесь, что зазор между створкой и рамой ровный. Если нет, возьмите черный клин поставщика из коробки гидроизоляции и вставьте его в кронштейн в верхнем углу, противоположном более широкой стороне проема. Это немного поддержит раму, выровняв отверстие между створкой и рамой.

После всех необходимых регулировок снова снимите створку с рамы – просто нажмите на кнопки петель, чтобы отсоединить и снять. Теперь раму можно правильно закрепить, поэтому вкрутите винты, которые ранее были оставлены на 10 мм. Затем добавьте 80-миллиметровые винты, убедившись, что они крепят как рейки, так и стропила.

Установить манжету под войлок

Отметить положение поперечного водоотводного желоба – он должен располагаться под углом, чтобы обеспечить достаточный сток в случае, если вода стекает по толю. Если у вас есть контробрешетка, удалите часть контробрешетки, чтобы прикрепить желоб к стропилу. Вырежьте в войлоке лоскут, вдоль которого будет крепиться желоб, и нанесите герметик на края щели.

Теперь поместите войлочный бортик вокруг оконной рамы – конец с более длинным материалом идет вверху. Снимите полоски на войлочной манжете, защищающие герметик, и приклейте манжету к краям оконной рамы, убедившись, что угловые створки плотно прилегают к раме. Затем прикрепите скобой воротник вокруг обрешетки крыши и сделайте надрезы внизу, чтобы надеть его на любые контробрешетки.

В верхней части закрепите желоб на месте, затем сложите подвойлочный воротник в желоб. Отрежьте лишний материал, затем вставьте клапан в толь в желоб, закрепив его на месте с помощью прилагаемых зажимов.

5. Установите комплект гидроизоляции

При необходимости снимите фаски с плитки

На профилированных плитках следует снять фаску под окном, чтобы самая высокая точка плитки находилась на расстоянии не более 130 мм от низа окна. окно. Это поможет аккуратно расположить нижний фартук гидроизоляции, а также позволит стекать воде.

Установка фартука

Возьмите нижнюю часть фартука гидроизоляции и установите ее на место. Сформируйте оклад над плиткой, следя за тем, чтобы он проходил вокруг профилей плитки. Затем отогните гофрированную часть назад на 45 градусов — это поможет ей плотно прилегать к плитке. Теперь верните его на место и привинтите, используя часть 2 комплекта гидроизоляции – убедитесь, что он закреплен на боковой стороне рамы.

Установите боковую планку

Возьмите боковые планки и вставьте их на место – закрепите их с помощью язычков, перегнув язычки и вставив гвоздь. Если вы еще не удалили мигающие детали части 5, сделайте это сейчас.

Установите крышки боковой рамы и капот

Следующим шагом будет установка крышек боковой рамы. Просто поместите их на место и защелкните. Как только это будет сделано, установите на место часть 5 мигающих деталей – вставьте их в черный корпус в верхней части окна и убедитесь, что они защелкнулись на петле.

Теперь привинтите секцию капота на место, прежде чем окончательно расположить верхнюю часть оклада и зафиксировать ее на месте с помощью откидных язычков по обеим сторонам окна.

Отделка плиткой

После установки комплекта гидроизоляции можно отделывать облицовку вокруг окна. Отрежьте прокладку из пеноматериала сбоку и сверху отливки, чтобы убедиться, что она соответствует профилю плитки в месте их стыка. Не забудьте оставить зазор 60-150 мм в верхней части окна между плиткой и окном для беспрепятственного стока дождевой воды.

Установка пароизоляции

Последний этап – установка пароизоляции. Вставьте его во внутренний фальц обшивки окна с помощью инструмента, входящего в комплект, затем закрепите его на месте в каждом углу с помощью шурупов. Наконец, приклейте его к существующей пароизоляции здания, чтобы предотвратить попадание влаги в конструкцию крыши.

Если у вас есть какие-либо вопросы или пожелания по установке окон VELUX на крышу, звоните нашей команде по телефону 01752 69. 2 760 или используйте чат, и они будут более чем рады помочь с предложениями продуктов или советом.

Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.

Советы по самостоятельному монтажу окна VELUX

Установка мансардного окна VELUX. Для профессионалов это вторая натура, для домашних мастеров не очень. Установка собственного окна достижима, если вы должным образом подготовлены.

Ларри Бохан, 03 мая 2018 г. Не ждите столько же, сколько подходит для окна VELUX.

Будь то кровельщик, опытный мастер или новичок в игре по благоустройству дома, установка окна VELUX  — это деликатная работа, к которой нельзя относиться легкомысленно или выполнять ее, если вы не уверены в том, что сможете справиться с каким-либо этапом установки.

Инструкции следует следовать как можно ближе к книге, чтобы обеспечить идеальный внешний вид и характеристики вашего нового окна. Однако при всем при этом установка окна VELUX или любого скатного мансардного окна , если на то пошло, не так сложно, как многие себе представляют, поскольку всю работу можно выполнить из дома, и вы можете сэкономить кругленькую сумму.

Прежде чем приступить к работе, необходимо проверить , требуется ли вашему проекту разрешение на планирование , однако большинство установок мансардных окон подпадают под действие разрешенной разработки. Также важно, чтобы вы проверили и соблюдали все строительные нормы, касающиеся энергоэффективности, и получили сертификат от местных властей, чтобы подтвердить это после завершения — это важно, если вы собираетесь продать свой дом.

Если вы планируете установить окно VELUX в одиночку без помощи профессионала, у нас есть руководства по установке VELUX, доступные на Sterlingbuild для каждой конструкции окна VELUX, включая GGL с центральной осью, INTEGRA и CABRIO . .

Чтобы сразу перейти к нашим руководствам по установке, прокрутите страницу вниз и найдите полные инструкции с четкими пошаговыми иллюстрациями. Или прочитайте наши 12 шагов ниже, чтобы получить помощь в установке окна VELUX, от проема крыши до пароизоляции.

Контрольный список инструментов

Рулетка, карандаш, лестница, молоток, отвертка, нож, клещи, панельная пила, скоба, угловая шлифовальная машина, защитные очки. Некоторые из этих инструментов можно приобрести на нашем родственном веб-сайте Roofinglines .

12 шагов установки нового окна VELUX

1: Карандашом отметьте на стропилах приблизительную площадь для вашего нового окна VELUX и отметьте центр.

2: Начиная с центра, начните удалять войлок или рейки, чтобы обнажить кровельные материалы. Снимите плитку/сланец, подняв и потянув между стропилами. Удалите все плитки, которые закрывали ваши первоначальные отметки, чтобы создать чистое отверстие для вашего нового окна. Ширина нового проема должна быть на 40-60 мм больше размера окна.

3: Измерьте, чтобы проверить прямоугольность отверстия. Закрепите верхнюю и нижнюю опорные рейки с помощью спиртового уровня. Убедитесь, что все поверхности находятся на одном уровне.

4: Соберите изоляционный воротник VELUX , соединив все углы вместе, прежде чем поднимать его через отверстие и устанавливать на место, готовое к установке оконной рамы. Изоляционные манжеты VELUX являются одними из аксессуаров VELUX , которые мы рекомендуем приобретать вместе с вашим окном VELUX.

5: Безопасно отсоедините оконную раму от створки, разблокировав петлю, если вы еще этого не сделали. Прикрутите кронштейны к оконной раме и поднимите в проем. Вверните винты в отверстия кронштейна, через обрешетку и в стропило, чтобы закрепить нижнюю часть рамы на месте.

6: Прикрепите створку к раме, совместив изогнутые петли створки с соответствующими пазами на раме. Откройте створку и проверьте, чтобы все зазоры были ровными. Если есть неравномерное расстояние, для регулировки можно использовать лом или черный клин, входящий в комплект оклада. Если и когда все ровно, привинтите верхние кронштейны, чтобы полностью закрепить окно.

7: Установите войлочный воротник , расположив его под углом, чтобы обеспечить достаточный сток воды, которая может стекать по толю. Плотно прикрепите воротник к краям оконной рамы, прежде чем прикрепить его скобами к рейкам.

8: Установите водосточный желоб на место в верхней части окна и заверните войлочный воротник внутрь него. Закрепите на месте с помощью прилагаемых зажимов.

9: Установите плитку под окном. Теперь вы готовы к установке прошивки. Оклады VELUX предназначены для работы с определенными материалами крыши, поэтому убедитесь, что вы приобрели правильный тип для своего окна. Прижмите и разгладьте нижний фартук оклада по контуру плитки и привинтите.

10: Замените черепицу на крыше, поместив стороны вашего нового окна. Плитку или сланец, возможно, придется разрезать с помощью угловой шлифовальной машины, чтобы они подошли по размеру и создали водонепроницаемое покрытие и аккуратную отделку.
