ГОСТ 8617-81. Прессованные алюминиевые профили и сплавы

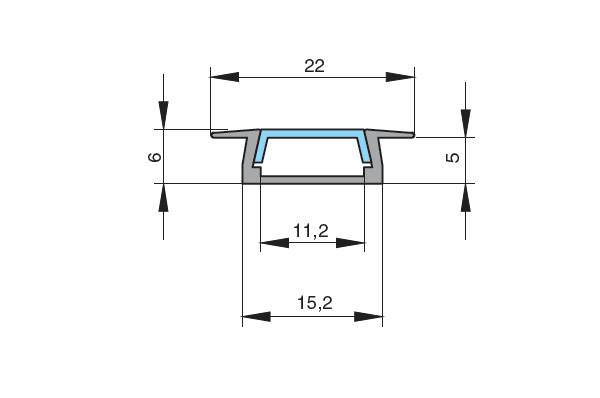

Форма и размеры алюминиевых профилей, площади сечений, диаметры описанной окружности и теоретическая масса 1 м длины — по ГОСТ 13616-78, ГОСТ 13617-82, ГОСТ 13618-81, ГОСТ 13619-81, ГОСТ 13620-90, ГОСТ 13622-90, ГОСТ 13623-90, ГОСТ 13624-90, ГОСТ 13737-90, ГОСТ 10738-91, ГОСТ 17575-90, ГОСТ 17576-81 и чертежам, согласованным изготовителем с потребителем.

Примечание. Для профилей, подлежащих механической обработке, в чертеже указывается контур (контуры) чистовой детали с указанием чистовых размеров и привязки контура чистовой детали к контуру профиля.

Предельные отклонения по толщине полок 5 и другим размерам поперечного сечения а (черт. 1-3) и а (черт. 4-5), охватывающих монолитный металл профилей, должны соответствовать:

  • для профилей из алюминия и алюминиевых сплавов, за исключением сплавов марок АМГ5 и АМГ6, — значениям, указанным в табл. 1;
  • для профилей из алюминиевых сплавов АМг5 и АМг6 — значениям , указанным в табл. 2 или чертежах.

ПРОФИЛИ ПРЕССОВАННЫЕ АЛЮМИНИЕВЫЕ И СПЛАВЫ. Таблица 1.

Номиниальный размер поперечного сечения профиля

Предельное отклонение размеров поперечного профиля при диаметре описанной окружности

до 30, 0

св. 30,0 до 60,0

св.60,0 до 100,0

св. 100,0 до 150,0

св. 150,0 до 200,0

св. 200,0 до 250,0

св. 250,0 до 300,0

св. 300,0 до 350,0

до 1,5 включ.

+-0,15

+-0,20

+-0,25

св. 1,5 до 3,0 включ.

+_0,20

+_0,26

+_0,30

+_0,30

+_0,35

+_0,40

св. 3,0 до 6,0 включ.

+_0,26

+_0,3

+_0,35

+_0,35

+_0,40

+_0,45

+_0,45

+_0,45

св. 6,0 до 10,0 включ.

+_0,30

+_0,35

+_0,40

+_0,40

+_0,45

+_0,50

+_0,50

+_0,50

св.10,0 до 15,0 включ.

+_0,35

+_0,40

+_0,45

+_0,50

+_0,55

+_0,55

+_0,60

+_0,60

св. 15,0 до 30,0 включ.

+_0,45

+_0,50

+_0,50

+_0,60

+_0,65

+_0,65

+_0,70

+_0,70

св. 30,0 до 50,0 включ.

+_0,60

+_0,60

+_0,70

+_0,75

+_0,75

+_0,80

+_0,80

св.50,0 до 75,0 включ.

+_0,70

+_0,70

+_0,80

+_0,85

+_0,85

+_0,90

+_0,90

св.75,0 до 100,0 включ.

+_0,85

+_0,90

+_0,95

+_0,95

+_1,00

+_1,00

св.100,0 до 150,0 включ.

+_1,10

+_1,20

+_1,20

+_1,30

+_1,30

св.150,0 до 200,0 включ.

+_1,30

+_1,30

+_1,40

+_1,40

св. 200,0 до 250,0 включ.

+_1,60

+_1,60

+_1,70

св.250,0 до 300,0 включ.

+_1,90

+_2,00

св.300,0 до 350,0 включ.

+_2,20

Предельные отклонения по толщине стинок (S),образующих полые пространства (черт.4, 5), должны соответствовать значениям, указанным в табл.1 или 2 с коэффициентом1,5 или на чертежах.

Допускается увеличение предельных минусовых отклонений не более чем в 2,5 раза на размеры поперечного сечения или отдельные элементы профилей, подвергаемые у потребителя механической обработке, с учетом припуска на механическую обработку, которые должны быть указаны в чертежах.

Предельные отклонения по размеру b между свободными концами элементов поперечного сечения профилей, характерные формы которых приведены на черт. 10-13, устанавливают как сумму прдельного отклонения номинального размера, взятого из табл. 1 или 2, и предельного отклонения наклона полок профиля, равного +_0,02 от высоты полки h.

Величину радиусов округления углов, если они не указаны на чертежах, устанавливают:

  •   не более 0,5 мм при толщине полки и стенки до 3 мм   включ.;
  •   не более 0,6 мм при толщине полки и стенки св. 3 до 6 мм включ.;
  •   не более 0,8 мм при толщине полки и стенки св. 6 до 10 мм включ.;
  •   не более 1,0 мм при толщине полки и стенки св. 10 до 18 мм включ;
  •   не более 1,2 мм при толщине полки и стенки св. 18 до 30 мм включ.;
  •   не более 1,6 мм при толщине полки и стенки св. 30 до 50 мм включ.;
  •   не более 2,0 мм при толщине полки и стенки св. 50 мм.

В местах сопряжения полок и стенок различной толщины определение допустимого радиуса скругления проводят по большей толщине.

Предельные отклонения по размерам радиусных или цилиндрических поверхностей, если они не указаны в чертежах,не должны превышать+_10% от величины радиуса, но не менее+_ 0,5 мм.

Величина притупления острых кромок допускается:

  • до 0,3 мм при толщине полки или стенки до 3 мм включ.;
  • до 0,5 мм при толщине полки или стенки св. 3 до 15 мм включ.;
  • до 1,0 мм при толщине полки или стенки св.15 мм.

Радиусы скругления углов и притупления острых кромок  величиной до 1,0 мм обеспечиваются технологией изготовления.

Угол скручивания вокруг продольной оси на 1м длины любого участка профиля не должен превышать:

  • 30- при ширине базовой поверхности до 50 мм;
  • 20- при ширине базовой поверхности св. 50 до 200 мм;
  • 10- при ширине базовой поверхности св. 200 до 350 мм.

Профили должны быть прямыми. Продольное плавное отклонение от прямолинейности относительно любой плоскости на любом участке длиной 1 м, за исключением профилей, имеющих бульбу или хотя бы один клиновидный элемент, не должно превышать:

  • 4мм — на профилях толщиной полок или стенок свыше 4 до 10 мм включительно;
  • 3мм — на профилях толщиной полок или стенок свыше 10 мм.

На профилях, имеющих бульбу или хотя бы один клиновидный элемент, с толщиной полки свыше 4 мм отклонение от прямолинейности относительно любой плоскости на любом участке профиля длиной 1 м не должно превышать 4 мм.        По требованию потребителя на профилях толщиной полок и стенок свыше 4 до 10 мм отклонение от прямолинейности не должно превышать 3 мм.

На профилях с толщиной полок до 4 мм включительно, в том числи на профилях, имеющих бульбу или хотя бы один клиновидный элемент, допускается продольное отклонение от прямолинейности на 1 м длины, устроняемое путем приложения усилия не более 50 Н ( 5 кгс) на профиль, установленный на плоской плите.

Общие допускаемые продольное отклонение от прямолинейности, скручивание профиля не должны превышать произведения допускаемого отклонения от прямолинейности, скручивания на 1 м на длину профиля в метрах.

(Измененная редакция, Изм.№1).

На профилях допускается плавная волнистость с высотой волны не более 1 мм, а на профилях имеющих бульбу или хотя бы один клиновидный элемент — не более 2 мм.

Количество таких волнистых мест не должно быть не более одного на 1 м длины профиля.

Волнистость с с высотой волны до 0,2 мм не лимитируется.

Поперечное плавное отклонение от плосткостности (выпуклость и вогнутость)  e  профилей,характерные формы поперечного сечения которых приведены на черт. 14 — 18,не должно превышать:

  • 1% от ширины полки — для сплошных профилей;
  • 2% от ширины полки или ширины стенки — для полых профилей, но не менее 0,3 мм.

По требованию потребителя на полых профилях поперечное отклонение от плосткостности не должно превышать 1,5%.

Профили изготавливают длиной:

  • от 1 до 6 м — при площади поперечного сечения до 0,8 см2 ;
  • от 1 до 8 м — при площади поперечного сечения св.0,8 до 1,5 см2;
  • от 1 до 10 м — при площади поперечного сечения  св. 1,5 до 200 см2;

Профили с площадью поперечного сечения до 1,5 см2 из алюминия и алюминиевых сплавов марок АМц и АМцС изготовливают длиной до 3 м.

Профили изготавливают немерной, мерной или кратной мерной длины в пределах размеров, указанных в п.2.16.

Профили кратной мерной длины должны изготовлять с учетом припуска на каждый рез 5 мм.

Предельные отклонения по длине профилей мерной и кратной мерной длины до 6 м не должны превышать:

+10 мм — для профилей с диаметром описанной окружности до 150 мм включительно;

+15 мм — для профилей с диаметром описанной окружности свыше 150 мм.

Предельные отклонения по длине профилей мерной и кратной мерной длины свыше 6 м не должны превышать +20 мм.

Профили должны быть обрезаны под прямым углом. Косина реза не должна превышать 30  и выводить профили за пределы сдаточной длины.

Предельные отклонения отдельных размеров элементов профилей, не предусмотренные настоящим стандартом, в том числе предельные отклонения размеров полости, при необходимости должны быть указаны в согласованных изготовителем с потребителем чертежах.

Предельные отклонения размеров поперечного сечения, углы скручивания и отклонение от прямолинейности профилей, с резко выраженным неравномерным сечением или профилей с соотношением толщины полок 4:1, указывают в согласованных изготовителем с потребителем чертежах.

Примеры условных обозначений:

Профиль из сплава марки Д16, в закаленном и естественно состаренном состоянии(Т),нормальной прочности, фасонного сечения (номер или шифр профиля), длиной 3000 мм:

  • Профиль Д16.Т (номер или шифр)х3000 ГОСТ 8617-81.

То же, повышенной прочности (ПП), немерной длины:

  • Профиль Д16.Т.ПП (номер или шифр) ГОСТ 8617-81.

Профиль из сплава марки АД31, в закаленном и естественно состаренном состоянии (Т), нормальной прочности, таврового сечения с номером 420019 по ГОСТ 13622-79, немерной длины:

  • Профиль (или тавр) АД31. Т 420019 ГОСТ 8617-81/ГОСТ 13622-79

Тоже, длиной кратной (КД) 2000 мм:

  • Профиль (или тавр) АД31. Т 420019*2000 КД ГОСТ 8617-81/ГОСТ 13622-79.

Профили электротехнического назначения из алюминиевого сплава марки АД31, в закаленном и искусственно состаренном состоянии (Т1), фасонного сечения, длиной кратной (КД) 2000 мм:

  • Профиль (или тавр) АД31. Т 420019*2000 КД ГОСТ 8617-81/ГОСТ 13622-79.

Профили электротехнического назначения из алюминиевого сплава марки АД31, в закаленном состоянии и искусственно состаренном состоянии (Т1), фасонного сечения, длиной кратной (КД) 2000 мм:

  • Профиль АД31. Т1 (номер профиля) ЭН*2000 ГОСТ 8617-81.
