Профиль для штукатурки откосов: Профиль примыкающий оконный с армирующей сеткой

Профиль оконного примыкания

Профиль оконного примыкания  c самоклеящейся  пленкой BP12 имеет специальную, не поглощающую воду дилатационную прокладку, которая защищает планку от загрязнений и повреждений. Профиль имеет также съемную часть.

Технический чертеж профиля           Технические свойства и требования

Специальная защитная планка оконного примыкания, которая после завершения работ отрезается специальными ножницами, защищает оконные и дверные откосы во время штукатурных работ. Уплотнительный элемент профиля оконного примыкания имеет функцию герметизации, исключает поддув воздуха, обеспечивая теплоизоляцию системы. Данный уплотнительный элемент принимает на себя движение, возникающее в откосе рабочего проема, исключает появление трещин между рамой и штукатурным слоем в зонах, где профиль околооконный примыкает к системе теплоизоляции.

Высота профиля выступает в качестве маяка и обеспечивает ровный откос оконного или дверного проема. Для обеспечения этой функции важно подобрать высоту профиля приоконного исходя из задач теплоизоляции и отделки. Купить профиль оконного примыкания возможно высотой 6мм и 9мм.

Примыкающий профиль оконный имеет отрывную защитную клеевую полосу, обеспечивающую защиту поверхностей при штукатурных работах.

Преимущества профиля примыкания оконного ПВХ:
— герметичность элемента системы теплоизоляции благодаря термической прокладке профиля примыкания самоклеящегося, исключающей возможность проникновения воды и  воздуха под термическую подкладку профиля приоконного при зазоре возле оконного или дверного проема;
— отсутствие трещин между оконной рамой пластмассовых окон, которые отличаются большим тепловым расширением и штукатуркой благодаря применению пенистой ленты профиля оконного примыкания;
— эстетичность отделки штукатурки оконных и дверных проемов.

Монтаж профиля примыкания самоклеящегося:
1.Очистить, просушить и обезжирить оконную раму.
2.Определить место наклеивания примыкающего профиля приоконного на оконную раму
3.Нарезать отрезки профиля примыкания необходимой длины.
4.Удалить покрытие желтого цвета на белой расширяющейся части профиля примыкания с самоклеящейся пленкой и сразу приклейте оконное примыкание к раме.
5.Выдержать около 2-х часов – это обеспечит хорошую связываемость клея. Подготовленное таким образом с помощью элемента профиля приоконного окно позволяет начать штукатурные работы без опасения загрязнений.
6.Наложить штукатурку ровным слоем, внедряя ее в желобок, который находится в профиле примыкания. После высыхания штукатурки (лучше всего после нескольких дней в зависимости от атмосферных условий) удалить из планки примыкания прячущийся элемент вместе с защитной пленкой Удаление прячущегося элемента следует начать от оконного угла одним движением вниз.

Характеристики примыкающего профиля оконного:
длина профиля 240см и 250см,  ширина (высота) 6мм и 9мм, упаковка 25 штук.

Для успешного утепления помещения также используется профиль примыкания оконный пвх без прокладки. Купить профиль примыкания возможно чисто белого оттенка, который не будет выделяться на фоне белой рамы окна.

Купить цветной профиль примыкания длиной 250см возможно следующих доступных цветах:
RAL 7000 светло-серый
RAL 7024 темно-серый
RAL 8001 золотой дуб
RAL 8017 темный орех (коричневый).
Также вы можете купить оконное примыкание любого цвета под заказ.
Обратите внимание на профиль:

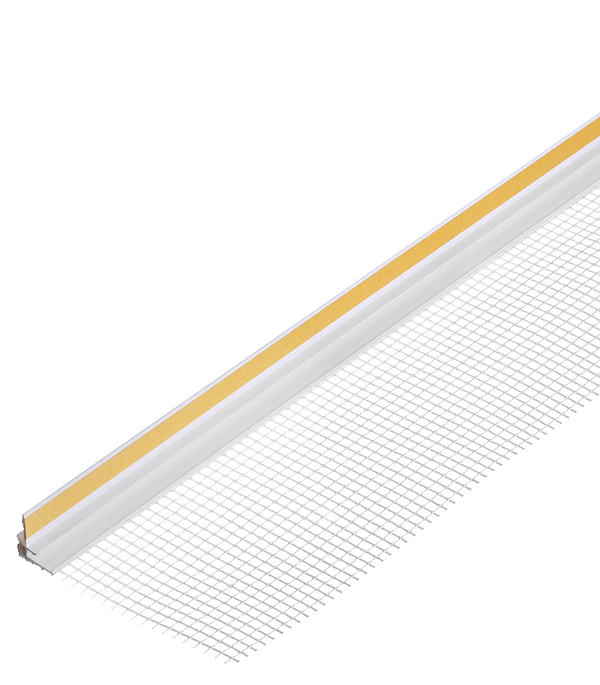

Оконное примыкание с армирующей сеткой

Нужно ли делать профили примыкания к окну при штукатурки откосов? — Механизированная штукатурка на vc.ru

На нашем строительном канале мы часто затрагиваем тему отделочных работ и штукатурки, но сегодня мы разнообразим данную тематику.

70
просмотров

Далее вы узнаете, что представляют собой откосы и профили и стоит ли делать оконные профили при штукатурке откосов.

Откосы в штукатурке: что это такое?

Откосы — это специальные строительные элементы, используемые в архитектуре для разных целей, в том числе и декоративных.

Отделочные работы по откосам являются окончательным этапом штукатурки всех стен и других поверхностей, на который почему-то многие «забивают гвоздь», хотя это очень важная часть штукатурки.

Преимущества и недостатки штукатурки откосов:

Плюсы:

• Повышение тепло- и звукоизоляционных качеств вашего дома;
• Увеличение влагозащитных и влагонепроницаемых свойств стен;
• Покрытие крепёжных элементов;
• Невысокая стоимость сырья;
• Широкий выбор материала;
• Возможность периодического ремонта в случае необходимости;
• Можно выполнять самостоятельно.

Минусы:

• Негерметичность соединения откосов с оконной рамкой;
• Слишком высокая теплопроводность;
• Невозможно утеплить эту зону;
• Требуется периодически ремонтировать отштукатуренное место.

Штукатурка откосов с помощью строительных маяков

Маяки — это специальные длинные деревянные или металлические предметы, которые делают процесс штукатурки более точным и в итоге приводят к более ровной поверхности стен.

Если вы мастер своего дела, то, возможно, маяки вам не пригодятся, но если вы новичок, то лучше подстраховаться, нежели потерять деньги из-за ошибок при выполнении отделочных работ.

Оконные профили: что это и с чем едят?

Оконный профиль – это пластиковая рама и створка окна, в которую устанавливается стальное армирование, стеклопакет, фурнитура и уплотнение. Этот элемент требуется для штукатурке откосов.

Помимо вышеперечисленного оконные профили обладают и другими преимуществами и недостатками.

Плюсы и минусы оконные профилей при отделочных работах с откосами:

Плюсы:

• Улучшение работ при штукатурке откосов;
• Усиленная прочность «оконной зоны» в будущем.

Минусы:

• Перепады температур не очень хорошо сказываются на резиновых уплотнителях;
• Низкая герметичность и высокая теплопроводность «оконной зоны».

Стоит ли использовать штукатурные работы с оконными откосами при помощи оконных профилей?

Если вы профессионал, то, думаю, вам стоит принять взвешенное решение и сделать так, как необходимо вам.

Если вы новичок, то однозначно стоит, но желательно проконсультироваться со специалистом, чтобы он дал вам верное направление при таких работах.

Примечание: данная статья носит ознакомительный характер и не призывает застройщиков принимать необдуманные решения, которые могут привести к ошибкам и, следовательно, плохим результатам в строительстве.

Благодарим за прочтение!

Надеемся статья оказалась для вас полезной.

Наша компания занимается штукатурными работами любой сложности, если вам нужна помощь квалифицированных специалистов или у вас есть вопросы, обращайтесь к нам, мы непременно поможем! Будем рады видеть вас на нашем сайте WhiteZip. ru

Руководство по оценке воздействия на окружающую среду: землеустройство — уклон

Уклон

Обзор

Уклон

Уклон относится к изменениям в физических характеристиках земли: ее высоте, ориентации и топографии.

Строительство на склонах холмов часто требует изменения склона, особенно там, где возможны изменения внешнего вида площадки и могут возникнуть нестабильность склона, эрозия и/или проблемы с дренажем. В некоторых местах на склонах холмов, вероятно, обитают местные растительные сообщества, которые могут быть утрачены в результате топографических изменений.

Неправильная планировка часто изменяет поток поверхностных вод и может вызвать затопление участка и владельцев близлежащей собственности. Чрезмерная планировка также может изменить уровень грунтовых вод, что может привести к медленной гибели деревьев и почвенного покрова и, в свою очередь, к разрушению мест обитания диких животных.

Поскольку эрозия, устойчивость склона и дренажные характеристики зависят не только от крутизны склона, но и от материалов, из которых он состоит, любой анализ состояния склона должен учитывать пригодность почвы.

Как обсуждалось в разделе «Ливневые стоки», для некоторых проектов требуется, чтобы разработчик подготовил План предотвращения загрязнения ливневыми водами (SWPPP), который содержит конкретные для проекта стратегии по контролю ливневых стоков на объекте (включая стратегии, предотвращающие сток ливневых стоков за пределы объекта). Кроме того, SWPPP, который требуется как часть процесса Национальной системы ликвидации выбросов загрязняющих веществ (NPDES), рассматривает эрозию, проскальзывание, оседание, оседание или другие связанные проблемы и включает меры по снижению проблем, связанных с пригодностью почвы.

Важные соображения

1. Участок расположен на склоне? Если да, то является ли уклон незначительным, умеренным, значительным или очень значительным (см. таблицу ниже)?
2. Есть ли в этом районе история обрушения склона?
3. Имеются ли визуальные признаки предыдущих оползней или обвалов в районе проекта, например, трещины в стенах, наклоненные деревья или заборы?
4. Есть ли в городе или округе исследование почвы, в котором упоминается, что склоны нестабильны для какой-либо почвы на участке?
5. Был ли ранее разработан геотехнический отчет, включающий информацию о бурении грунта для площадки?
6. Предусматривает ли предложение застройку на крутом склоне, и если да, то включает ли план проектирования меры по преодолению потенциальной эрозии, стабильности склона и проблемам стока?
7. Устранит ли деятельность по модификации склонов микроклиматические условия, способствующие росту уникальных природных местообитаний (например, склоны северо-западной экспозиции, занятые растительными сообществами из более прохладных регионов)?
8. Повлияют ли мероприятия по модификации склонов на социальные и культурные ресурсы?

Методы анализа

Сначала определите наклон. Эту информацию можно найти в почвенных исследованиях или аналогичных отчетах и ​​исследованиях, а также в контурных или топографических картах. Затем проведите полевое исследование, используя уровень Abney, клинометр или приложение для телефона. Если в поле, измерьте уклон, используя профиль пути потока по суше, который представляет топографию от одной трети до одной четверти наиболее подверженной эрозии части поля (USDA-NRCS). Сравните уклон на месте проекта с таблицей пригодности уклона. Если уклон на участке находится в предельном или неудовлетворительном рейтинге, проконсультируйтесь с инженерами проекта и отделом городского развития, чтобы определить, существуют ли какие-либо ограничения, проектные изменения или необходимые меры по смягчению последствий.

Например, ограничительный район зонирования почв, предложенный Столичным советом в районе городов-побратимов в Миннесоте, запретит коммерческую и промышленную застройку на склонах с крутизной более 12% и потребует, чтобы застройщики жилой недвижимости на таких склонах доказали, что используемые методы строительства преодолеет ограничения сайта. В следующей таблице представлены стандарты пригодности склонов для городских территорий.

Пригодность склонов для городской застройки: склоны, пригодные для застройки по типу землепользования

Адаптировано из Кейфера, Ральфа В. «Анализ местности для планирования городской окраины», Журнал отдела городского планирования, Труды Американского общества инженеров-строителей, декабрь 1967 г. Мёниг, Ховард, Инвентаризация и оценка почв для Городское развитие (округ Сент-Пол HRA CP 6 — Норт-Энд), Район охраны почвы и воды Рэмси.

Полевое наблюдение: Визуальные признаки неустойчивых склонов

• Признаки предыдущих оползней или оползней в зоне проекта
• Трещина на вершине склона указывает на движение
• Перемещение или наклон ограждений, подпорных стен, опор или деревьев
• Медленно развивающиеся и расширяющиеся трещины в земле или на мощеных участках
• Неровная, бугристая или неровная почва на средних и нижних склонах
• Обрыв подземных коммуникаций
• Новые трещины в штукатурке, плитке, кирпичной кладке или фундаменте
• Наружные стены, проходы или лестницы, отходящие от здания
• Утечки из плавательных бассейнов
• Двери или окна, которые застревают или заедают, могут быть вызваны движением склона

Дополнительные соображения

Минимальные стандарты собственности HUD (Минимальные стандарты собственности для жилья, Справочник 1994 г. (4910.1) Раздел 203 Условия площадки и Раздел 301-1 Топография, частично заменены Справочником HUD 4000.1) устанавливают требования к устойчивости склонов и набережные; однако это относится только к программам жилищного управления HUD.

Стандарты качества жилья HUD для программы ваучеров на выбор жилья (HCV) определяют «стандартное жилье» и устанавливают минимальные критерии здоровья и безопасности участников программы. Сюда входят требования ко всем типам жилья, включая жилые дома на одну и несколько семей, а также особые требования к особым типам жилья, таким как промышленные дома, многоквартирные дома, однокомнатные, общие и групповые жилые дома.

Некоторые штаты и населенные пункты установили правила строительства склонов. Обычно они учитывают комбинацию факторов: управление склонами в отношении землепользования, размера участка, дренажа, конструкции фундамента и удаления сточных вод.

24 CFR 92.251 Стандарты собственности определяют, что жилье, построенное на средства Программы инвестиционного партнерства HOME (HOME), должно соответствовать всем применимым государственным и местным нормам, постановлениям и требованиям зонирования.

Меры по смягчению последствий

• Избегать застройки на крутых склонах
• При разработке поддерживать очень низкую плотность и избегать сортировки
• Работа с инженерами-архитекторами и инженерами-геотехниками для адекватного решения проблем на площадке
• Проконсультируйтесь с соответствующим местным агентством (например, строительным инспектором, городским инженером или городским строительным отделом) и соблюдайте местные правила склонов, включая сохранение открытых пространств и критически важных мест обитания

Township of Northville, MI Стандарты проектирования и строительства ливневой канализации

arrow_back

Статья IX

Нормы проектирования и строительства ливневой канализации

стрелка_вперед

§ 72-36

Трубопровод ливневой канализации.

§ 72-37

Будущие связи.

§ 72-38

Минимальная глубина канализации.

§ 72-39

Глубокие бассейны.

§ 72-40

Расположение люков.

§ 72-41

Водосборный бассейн и места входа.

§ 72-42

Канавы.

§ 72-43

Открытые стоки.

§ 72-44

Материалы.

§ 72-45

Фундамент сливной канализации.

§ 72-46

Требования к плану.

§ 72-47

Строительные стандарты.

§ 72-36

Трубопровод ливневой канализации.

А.

Местоположение.

(1)

В пределах полосы отвода. Канализационная труба, как правило, располагается
на той же стороне дороги, что и канализация.

(2)

В сервитутах. Канализационные сервитуты, как правило, располагаются по центру канализации и имеют минимальную ширину 20 футов. Постоянные сооружения, которые будут ограничивать техническое обслуживание канализации, не должны располагаться в пределах зоны сервитута. Канализационные коллекторы, которые должны быть расположены в пределах сервитутов, установленных во время заделки земли, должны быть расположены и иметь размеры в соответствии с требованиями Главы 152 «Управление участками» и / или Закона о платах. Сервитуты для возможного продления предоставляются по требованию Директора.

(3)

Общие. Канализация должна быть построена не ближе, чем в 10 футах от любого
структура здания.

Б.

Размер. Минимальный размер диаметра трубы для всех ливневых коллекторов должен быть
12 дюймов.

C.

Канализационная емкость.

(1)

Водосборные площади притоков. Канализационные трубы должны быть рассчитаны на
внеплощадочный приточный дренаж. Топография вверх по течению с существующими
и предлагаемые разработки и соответствие с основной утилитой
План должен быть рассмотрен.

(2)

Гидрологические соображения.

(a)

Канализационные коллекторы должны быть рассчитаны на десятилетний шторм посредством
формула рационального метода: Q = CIA, где «Q» — пиковая скорость
сток в кубических футах в секунду, «А» — площадь в акрах, «С» —
коэффициент стока по площади водосбора, а «I» — средний
интенсивность осадков в дюймах в час для заданного времени концентрации.
Интенсивность осадков и коэффициенты стока определяются
в соответствии с Программой управления ливневыми водами округа Уэйн.

(3)

Гидравлика.

(a)

Допустимые трубы/уклоны (n = 0,013). Как правило, все ловушки
а вводы должны быть проложены с уклоном не менее 1%.

(б)

Расчетные скорости. Минимальная расчетная скорость должна быть 2 1/2
футов в секунду при полном заполнении трубы. Максимальная расчетная скорость должна
быть восемь футов в секунду.

(c)

Расчеты. Формулы Мэннинга должны использоваться для гидравлического
расчеты.

[1]

Допуски на изменение размера трубы. Гидравлический градиент
как правило, поддерживается путем согласования глубины диаметра 0,80
выше инвертировать для увеличения размера трубы.

[2]

Допуск на изменение направления. Падение 0,10 фута должно быть
предусмотрен в обратном канале ниже по течению для избыточного изменения направления
30° для компенсации гидравлических потерь напора.

(d)

Гидравлическая нивелирная линия. Линия гидравлического уклона должна быть рассчитана
на основе десятилетних ливневых стоков, начиная с высоты кроны на
выход. Линии гидравлического уровня закрытых трубопроводов должны соответствовать
оба следующих требования:

[1]

Линия гидравлического уровня не должна быть выше 2,5 футов ниже
высота обода в любом расположении люка вверх по течению. Однако исключения
может быть предоставлено в особых обстоятельствах, таких как управление ливневыми водами
в доках для грузовиков и вокруг них.

[2]

Высота кромки в любом месте люка вдоль закрытого канала
выше по течению от системы содержания под стражей должно быть по крайней мере на один фут выше
расчетный уровень воды водозаборной системы.

§ 72-37

Будущие связи.

Шпилька с водонепроницаемой переборкой из кирпича и раствора должна
быть предусмотрены на всех люках и водосборных колодцах, где будущие соединения
ожидаются.

§ 72-38

Минимальная глубина канализации.

Минимальное покрытие в три фута должно быть обеспечено для всех штормовых
канализационная труба, если иное не согласовано с директором.

§ 72-39

Глубокие бассейны.

Всякий раз, когда перепад высот перевернутой трубы люка превышает
два фута, должна быть предусмотрена купель (отстойник) глубиной два фута.
для предотвращения эрозии канала.

§ 72-40

Расположение люков.

Люки должны быть предусмотрены при каждом изменении размера трубы, изменении
по уклону, изменению направления или во всех точках пересечения. Максимум
расстояние между люками, водосборным колодцем и входными отверстиями не должно превышать
300 футов плюс 100 дополнительных футов на каждые 12 дюймов диаметра
для закрытых трубопроводов диаметром более 36 дюймов.

§ 72-41

Водосборный бассейн и места входа.

При установлении
расположение водосборника и водоприемника:

A.

Низкие точки в желобах, оврагах и канавах, где это применимо.

B.

Возврат к бордюру вверх по течению, если более 200 футов ниже по течению от высшей точки
в желобе или перехватывающей конструкции.

C.

Водозаборники допускаются только на тротуарах и только в случае
высококлассная конструкция, а за ней следует водосборник в пределах 50
футов на входе.

D.

Как правило, принимаемые потоки не должны превышать
емкость крышки. Емкость крышки водосборника должна быть определена
принимая значение 0,011 cfs на квадратный дюйм отверстия.

E.

Водосборник и впускные патрубки могут быть подключены непосредственно к ливневой канализации
трубы диаметром более 42 дюймов.

F.

Водосборные бассейны должны быть расположены в пределах 50 футов от всех притоков канавы
устройства.

§ 72-42

Канавы.

A.

Максимальный боковой уклон: 25 % (один на четыре).

B.

Минимальный уклон центральной линии: 1,00 %.

C.

Максимальный уклон центральной линии:

(1)

Засеянная канавка: 3,00%.

(2)

Дерновая канава: 5,00%.

D.

Все уклоны осевой линии канав, превышающие 5,00 %, должны быть заасфальтированы до
гидравлическая линия уровня для десятилетнего шторма.

§ 72-43

Открытые стоки.

A.

Открытые дренажи допускаются только при наличии специального разрешения
Директор, в соответствии с кодексом.

B.

В местах, указанных директором, может потребоваться защита склона.
в соответствии с минимальными требованиями кода.

§ 72-44

Материалы.

А.

Труба.

(1)

Труба ливневой канализации должна быть из железобетона или ковкого чугуна.

(а)

Железобетонные трубы и тройники люков должны соответствовать
последняя версия ASTM C76 со следующим обозначением класса:

(b)

Трубы, расположенные на любых участках дорожного покрытия, должны быть не ниже класса
IV.

(2)

Ковкий чугун (трубы) должен соответствовать текущим требованиям ANSI.50.

(3)

На всех трубах должны быть указаны класс, номер партии и дата изготовления.
на каждую длину производителем.

(4)

Бетонная труба под мощеными участками должна иметь высококачественные соединения во всех
труба от конструкции к конструкции.

B.

Канализационные соединения. Канализационные стыки железобетонных труб должны быть
пазогребневые соединения, защищенные резиновыми прокладками, мастикой или бетоном
миномет.

(1)

Вся ливневая канализация под асфальтированными участками должна иметь прокладку из синтетического каучука
соединения от конструкции к конструкции в соответствии со стандартом ASTM C 361. Натуральный
резиновые прокладки не допускаются.

(2)

Соединения для ливневой канализации диаметром 30 дюймов и более должны
с внутренней стороны наносится бетонный раствор.

(3)

Мастика для швов должна быть марки DeWitts № 10 или утвержденной
равный.

C.

Конструкции. Штормовые конструкции должны быть выполнены из сборного железобетона.
труба, кирпич или блок.

(1)

Сборный железобетон. Железобетонные конструкции и планарные кольца
должны соответствовать действующим спецификациям ASTM для сборных железобетонных изделий.
Бетонные секции люков, серийное обозначение C478. Секция люка
швы должны быть выполнены раствором. Секции купола должны быть прямыми
боковой тип.

Д.

Кирпич и блоки.

(1)

Кирпич для кирпично-строительных конструкций должен соответствовать действующим
Спецификация ASTM C135. Раствор для оштукатуривания дренажных конструкций
изготавливается из одной части портландцемента и двух частей мелкого заполнителя.

(2)

Блок не должен превышать 18 дюймов в длину или восьми дюймов в
глубина (высота). Ни один блок не должен быть менее шести дюймов в ширину (толщину).
Все блоки в одной конструкции должны быть одинаковой высоты.
Блоки должны быть рассчитаны по длине таким образом, чтобы только полноразмерные или
половинные блоки необходимы для кладки круглой стены любого
курс.

(3)

Блоки, предназначенные для использования в конусах или крышках люков и ловушек
бассейны должны иметь такую ​​форму, которая может потребоваться от конструкции
как показано на планах с внутренним и внешним швом, не превышающим
1/4 дюйма в толщину.

E.

Отливки.

(1)

Отливки должны соответствовать последней редакции спецификации ASTM.
A48, отливки из серого чугуна, с покрытием изготовителем углем.
дегтярная смола, лак или другое асфальтовое покрытие, рассмотренное директором.

(2)

Рамы и крышки должны быть следующими:

(a)

Для использования на дренажных сооружениях на мощеных участках: East Jordan Frame
5105 с решеткой типа M1 или аналогичной.

(b)

Для использования в бордюрах и водосточных желобах: рама East Jordan 7045 с
Решетка типа M1 или аналогичная.

(c)

Для использования в дренажных сооружениях на газонах: Восточная Иордания
Рама 1040 с решеткой для ульев типа 02 или аналогичной.

(d)

Для использования на колодцах дренажных конструкций: East Jordan 1040 с
Перфорированная крышка типа B или аналогичная.

F.

Крышки. Опорные стены должны быть выполнены из бетона в соответствии с
с последней версией спецификаций MDOT.

Г.

Ступени люка.

(1)

В сборных люках ступени должны быть армированы полипропиленом
сталь с пластиковым покрытием. Это должны быть M.A. Industries, Inc. PS-I-PF,
или равно.

(2)

В кирпичной или блочной конструкции ступени люков должны соответствовать требованиям MA Industries,
Inc. PS-1B или аналогичный.

§ 72-45

Фундамент сливной канализации.

Канализационные стоки для фундаментных стоков должны быть предусмотрены во всех подразделениях
разработки. Все участки должны быть обеспечены вводом в дом, соединяющим
в ливневую канализацию или канализацию, предназначенную исключительно для
сбор воды, сбрасываемой из фундаментных дрен. Подключение к
ливневая канализация в полосе отвода не допускается.

А.

Фундамент сливного коллектора канализационный.

(1)

Минимальный диаметр трубы должен составлять восемь дюймов с возможностью очистки
на верхнем конце с люком или водосборным колодцем при любых изменениях
размера и/или любых изменений горизонтального или вертикального выравнивания.

(2)

Допускаются следующие типы труб:

(a)

Неармированная бетонная труба ASTM C14XM.

(b)

Поливинилхлорид (ПВХ) ASTM D-3034, SDR 26.

(c)

Поливинилхлорид (ПВХ) ASTM F-949, A-2026.

(3)

Поверхностные стоки не должны проникать в фундамент
труба дренажного коллектора.

(4)

Минимальный уклон должен составлять 0,50 %.

Б.

Свинец Дома.

(1)

Минимальный размер должен быть диаметром три дюйма, уложенным не менее чем на 1,00 %.
склон.

(2)

Домашний свинец должен быть из ПВХ Schedule 40.

C.

Очистные конструкции.

(1)

Очистные конструкции должны быть установлены в конце всех фундаментов
сливной коллектор канализации.

(2)

Очистка должна быть выполнена из бетонных блоков диаметром два фута или сборного железобетона.
структуры.

(3)

Отливка должна быть марки East Jordan Iron Works 1040 с крышками типа B.

§ 72-46

Требования к плану.

Все планы строительства должны быть представлены муниципалитету на
разрешение на ливневую канализацию и должно содержать, но не ограничиваться,
следующую информацию:

A.

Сертификация. Планы и спецификации должны быть подготовлены в
надзор инженера-строителя, зарегистрированного в штате Мичиган.
Титульный лист планов должен содержать подпись и печать
того инженера.

B.

Содержание плана. Планы должны состоять из титульного листа с планом
просмотр всей работы, раздельный план и профильные листы, проектный расчет
листы и стандартные листы деталей. Размер листа должен быть 24 дюйма.
на 36 дюймов.

(1)

Титульный лист. Титульный лист или первый лист комплекта планов,
идентифицируйте:

(a)

Название проекта.

(b)

Карта расположения со стрелкой на север и масштабом, нарисованная в масштабе, отличном от
больше одного дюйма равняется 100 футам, а меньше одного дюйма равняется
2000 футов. Расположение предлагаемых коллекторов и взаимосвязь общих
должна быть показана зона проекта с прилегающей территорией.

(c)

Общая схема канализационной системы с люком, отстойником
или другие структурные номера.

(d)

Указатель листов.

(e)

Легенда символов.

(f)

Перечень количеств.

(г)

Имя, адрес, номер телефона и адрес электронной почты владельца.

(ч)

Имя, адрес, номер телефона и адрес электронной почты дизайнера.

(i)

Дата завершения плана и все даты пересмотра.

(j)

Заявление о том, что работа должна соответствовать
действующие стандарты и спецификации.

(2)

Планы и профили.

(a)

Масштаб части листа в плане должен составлять один дюйм, равный 50 футам,
или крупнее, при масштабе профильной части листа один фут равен
пять футов по вертикали или пропорционально больше.

(b)

Часть листов плана должна включать, как минимум:

[1]

На каждом листе плана должны быть показаны две реперные отметки. Планы должны
быть подготовленным на основе координат южного штата Мичиган, север
Американский датум 1983 (NAD 1983) для системы координат x и y,
и на основе Североамериканского вертикального датума 1988 г. (NAVD88) для
система координат z.

[2]

Существующая топография, простирающаяся на 50 футов за границы участка,
включая все существующие и предлагаемые улучшения. Контуры высот
должны располагаться с интервалом не менее двух футов.

[3]

Названия улиц, ширина улиц и сервитутов, названия кварталов,
номера лотов и размеры лотов.

[4]

Местоположение, длина и размер каждой секции предполагаемой канализации
между конструкциями.

[5]

Расположение всех построек.

[6]

Все предлагаемые соединения.

[7]

Размеры люков и канализационных коллекторов от границ участка, полоса отчуждения
линии или здания.

[8]

Записка «Мисс Копать».

[9]

Пределы специальных требований по обратной засыпке.

(c)

Профильная часть листов должна располагаться под соответствующей
часть плана, обычно проецируемая вертикально, и должна показывать не менее
следующее:

[1]

Размер, уклон, длина, тип и класс трубы.

[2]

Инвертирование каждой трубы и отметок верха заливки на каждой конструкции.

[3]

Пределы специальных требований по обратной засыпке.

[4]

Профилированные отметки над осевой линией предполагаемого коллектора существующего
и предлагаемые поверхности земли и тротуара. Существующий профиль должен
быть получены из фактических данных полевых исследований.

[5]

Все пересечения с другими коммуникациями (существующими или планируемыми) с
отметки верхней или нижней части трубы, в зависимости от обстоятельств, и должны
иметь пометки «Предупреждение» для всех пересечений магистральных газопроводов в профиль.

[6]

Расположение по станции или координате каждого предлагаемого сооружения
с номером конструкции, отметкой верха отливки и типом конструкции.

[7]

Расположение любых предлагаемых соединений.

(3)

Расчетные листы. Определите технические данные для поддержки размера,
уклон и гидролиния ливневой канализации.

(4)

Детальные листы. Предоставьте стандартные подробные листы Township, состоящие
спецификаций и чертежей. Детали округа Уэйн также должны быть
предоставляется, где это применимо.

§ 72-47

Строительные стандарты.

Все сооружения ливневой канализации в поселке должны
в соответствии с этими стандартами и спецификациями:

A.

Люки, водосборники и впускные отверстия.

(1)

Труба не должна выступать в люк за пределы внутренней поверхности
стена люка.

(2)

Все смотровые колодцы должны иметь форму эксцентрикового конуса.

(3)

Кирпич и радиальные блоки должны быть уложены на полную подушку раствора и
должен быть оштукатурен снаружи не менее чем на 1/2 дюйма раствора
для полной герметизации конструкции. Оштукатуривание должно производиться в
в сочетании с кладкой кирпича или блока.

(4)

Все материалы должны соответствовать требованиям статьи XI настоящих стандартов.

(5)

Все сборные секции должны быть полностью залиты раствором.

(6)

Минимум три ряда и максимум пять рядов кирпича
должны быть размещены на конусной секции всех сборных железобетонных и бетонных
блочные конструкции.

(7)

Все кирпичные, блочные, растворные и бетонные работы должны быть должным образом выдержаны.
и защищены от замерзания не менее 48 часов. Когда температура
составляет 40°F, и падающие кирпичи, блоки, раствор и бетон должны
быть нагреты до минимальной температуры 60 ° F.

(8)

После достаточного затвердевания бетона и/или штукатурки площадь
вокруг конструкции необходимо засыпать песком.

Б.

Приемочный контроль. Все канализационные системы должны быть
окончательная проверка перед приемкой системы муниципалитетом,
или выдача свидетельства о праве собственности, включая уплотнение
тест.

(1)

Если ливневая канализация устроена на тротуарах или где канализация
находится в пределах взаимного влияния дорожного покрытия, испытание на уплотнение должно
должна быть проведена независимой испытательной лабораторией.
