Для чего нужен армирующий профиль для пластиковых окон?
Для чего нужен армирующий профиль для пластиковых окон?wapr12020-01-16T14:17:16+00:00
Качество пластикового окна определяется не только добротными уплотнителями и количеством камер. Основной характеристикой качества является прочный и крепкий профиль, выполненный с применением армирующих элементов.
Назначение армирования
Пластик, который служит базовым материалом для современных окон, обладает повышенными характеристиками мягкости, с низкими показателями упругости, что усиливает риски деформаций. Усиление ПВХ-профилей гарантирует:
- Приобретение оконным каркасом необходимой жесткости, которая способствует противостоянию механическим нагрузкам, включая собственные створки.
- Увеличение срока эксплуатации конструкции.
- Возможность получения окна различных размеров, включая крупные габариты, которые будут устойчивыми и не поддадутся прогибам.
Что такое армирующий профиль
Укрепляющий профиль для ПВХ окон представлен стальным элементом с фигурным сечением, который незаметно помещен внутрь конструкции оконных камер, выполненных из пластика.
Конструктивные особенности профиля ПВХ определяют тип сечения, который может иметь форму:
- квадрата;
- прямоугольника;
- угла;
- треугольника.
Принципы армирования
Производство армирующего профиля требует соблюдения строгих норм, согласно ГОСТу 30674-99. Это определенные типоразмеры, по которым должны быть выполнены:
- толщина стенок;
- качество материала;
- внедрение металлической конструкции в каркас пластикового окна.
Характеристики оконного профиля высокого качества
- Номинальные размеры сечений, габариты диаметра вкладышей и комбинация изделий должны быть выполнены согласно предписаний технической документации.
- Каждая усилительная деталь должна быть выполнена из стали с антикоррозийным покрытием, включая остальные требования, прописанные ГОСТом 30674-99.
- Каждый вкладыш для усиления должен обладать определенным моментом, что также регламентируется пунктами ГОСТа, т.е. он должен беспрепятственно помещаться во внутреннюю камеру пластикового профиля и плотно закрепиться там.
- При длине до 700 мм и использовании модели в белом цвете, применение усилительных деталей не обязательно. Исключение – импосты.
Типоразмеры
- Толщина. Обязательно наличие стенок, толщина которых должна соответствовать размерам, указанным в технической документации (более 1,2 мм – стандартные системы, 1,5 мм – цветная продукция/конструкции, устойчивые к температурным перепадам).
- Длина. Стандартом регламентировано расстояние длины от угла до вкладыша (минимум 10-30 мм).
- Масса. При весе стеклопакета более 60 кг, рекомендовано применение элементов с креплением под углом 45 градусов, что гарантирует повышенную прочность конструкции оконной системы, устойчивой к механическим деформациям.
Формат вкладышей для усиления конструкции
Тип конструкции коробки и способ стыковки каждого элемента, определяют разновидность вкладышей.
Согласно ГОСТу не допускается:
- стыковка вкладышей по длине в одном профиле;
- крепление вкладыша к лицевой стороне изделия (исключительно тыльная сторона).
Для крепежа металлической конструкции, который должен осуществляться не далее 80 см от сварного шва, требуются саморезы в количестве двух и более.
Шаги крепления для профилей:
40 см – белый цвет;
300 мм – цветная палитра/морозостойкий профиль.
Армирующий профиль имеет равномерный слой цинка (9 мкм, согласно ГОСТ 9.303), что повышает его антикоррозийные свойства и продлевает срок эксплуатации.
В зарубежной практике производства армированных ПВХ оконных конструкций активизированы композитные армирующие профили, которые гарантируют сокращение теплопотерь и повышенный уровень энергоэффективности. Стоимость таких готовых изделий выше, чем на конструкции с наличием вкладышей из стали.
Похожие статьи:
- МЕТАЛЛИЧЕСКИЕ ВОДОСТОЧНЫЕ СИСТЕМЫ
- МЕТАЛЛОЧЕРЕПИЦА В АЛМАТЫ: ПРАВИЛА УКЛАДКИ И ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ
- ВЫСОКОКАЧЕСТВЕННАЯ МЕТАЛЛОЧЕРЕПИЦА — БЕЗУПРЕЧНЫЙ ВАРИАНТ ДЛЯ ОСНАЩЕНИЯ КРОВЛИ
- КАК ВЫБРАТЬ ВЫСОКОКАЧЕСТВЕННУЮ МЕТАЛЛОЧЕРЕПИЦУ
- ДОСТОИНСТВА ФАСАДНЫХ ПАНЕЛЕЙ
- КАК ВЫБРАТЬ ПРОФНАСТИЛ ДЛЯ КРЫШИ
- ПЛЮСЫ И МИНУСЫ ФАЛЬЦЕВОЙ КРОВЛИ
- МЕТАЛЛИЧЕСКИЙ ШТАКЕТНИК, ЭСТЕТИКА ОГРАЖДЕНИЙ

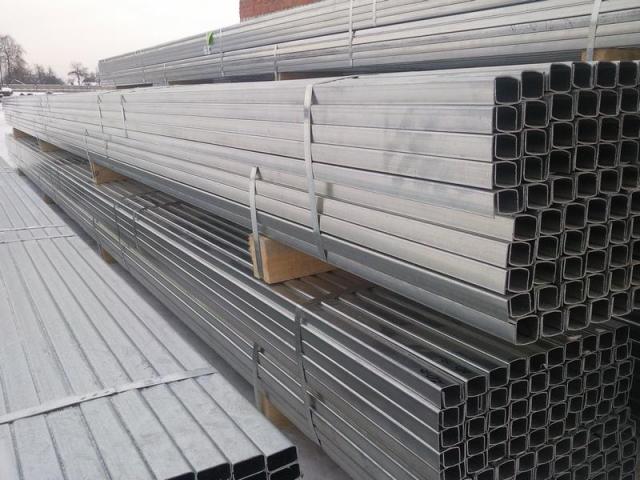

Армирующий оцинкованный профиль | BRK.
BY
ОДО «БРК-Металл» работает на белорусском рынке с 2003 года и является ведущим поставщиком гнутых и электросварных оцинкованных профилей, используемых в строительстве как армирующих элементов в конструкциях из металлопластика, так и при изготовлении окон и дверей, павильонов и зимних садов ПВХ.
Для производства гнутых и электросварных профилей используется тонколистовая сталь ГОСТ 14918-80 Новолипецкого и Череповецкого металлургических комбинатов для холодного профилирования (ХП) или общего назначения (ОН).
БРК-Металл производит армирующие профили для большинства профильных систем ПВХ представленных на рынке Беларуси, России и стран СНГ: Rehau, Pimapen, Aluplast, Veka, Kbe, Cok, Artek, Panarama, Gealan, KomPen и др.
Наше предприятие имеет возможность предложить Вам следующие виды профилей:
| Эскиз | Размеры, мм | Зарубежный аналог | Вес п. м., кг |
| 4х27,5х35x28x1,5 | Rehau 244506 | 0.93 | |
| 4х27,5х35x28x15х1,5 | Rehau 244516 | 1,14 | |
| 10х 20х35x20x10х2,0 | Rehau 245526 | 1,34 | |
| 20х35x20x1,5 | Rehau 245536 | 0,81 | |
| 20х35x20x5х1,5 | Rehau 245536 / 2 | 0,86 | |
| 18х28х35×28х4×1,5 | Rehau 261781 | 1,24 | |
| 25х35x25x1,5 | Rehau 264005 | 0,92 | |
| 50х40х2,0 | Rehau 251886 | 2,83 | |
| 27х35x27x1,5 | Bekker | 0,98 | |
| 27х35x27x2,0 | Bekker | 1.29 | |
| 20х35x20x2,0 | Bekker | 1.06 | |
| 16х40×25х1,5 | Panorama U 3 | 0,86 | |
| 22,7×28,7×1,5 | Gealan 3705 | 1. 12 | |
| 13х30х13х1,5 | Gealan 3701 | 0.59 | |
| 15х30х15х1,5 | Gealan 3704 | 0.64 | |
| 27,5х30х27,5х1,5 | Gealan 3712 | 0,93 | |
| 28х30х28х1,5 | Gealan 3712/2 | 0,94 | |
| 30x30x1,5 | VEKA 113025 | 1,25 | |
| 20х30х20х1,5 20х30x20x2,0 | VEKA 113036.2 | 0,76 0,98 | |
| 30х40x30x1,5 | VEKA 113021 Spectus | 1,12 | |
| 12х 34×34,5×8,5х1,5 | VEKA 113117 | 0,93 | |
| 30х40x30x1,5 | VEKA 113021 | 1,12 | |
| 20x30x1,5 | KBE 203 | 1,11 | |
| 25х31,5x23x1,5 | KBE 207 | 0,86 | |
| 20x38x1,5 | KBE 604 | 1,56 1,20 | |
| 50х40х2,0 | KBE 614 | 2,83 | |
| 29х33х29х1,5 | Plustec | 1,00 | |
| 25х30x25x1,5 | Schuco 202228 | 0,86 | |
| 27х34×15х1,5 | С. О.К. | 0,92 | |
| 30х40x30x1,5 | Spectus | 1,12 | |
| 18,3х30х30х7,2х1,5 | SPECTUS ESR 021 S | 0,91 | |
| 31х30x31x1,5 | Aluplast 229001 | 1,01 | |
| 6х27х35х27х6х1,5 | Aluplast 229023 | 1,01 | |
| 30х30х1,5 | Aluplast 229113 | 1,25 |
Армирующие профили поставляются длиной 6 м, упакованными в пакеты по 504 м.
Возможно изготовление любых других профилей по чертежам заказчика в течение 20 дней.
