Технические характеристики и свойства ПВХ профилей VEKA

VEKA AG – бренд с историей. Он был зарегистрирован в 1969 году в Германии. Для компании, выпускающей продукцию из ПВХ, 50 лет – солидный срок. Пластиковые окна VEKA в течение последних десятилетий пользуются стабильным спросом во всем мире. Это подтверждает наличие дочерних предприятий, которые открыты в США, России, Китае, Франции, Испании, Канаде, Великобритании, Бельгии и Польше. Торговые представительства компании работают также в Индии, Сингапуре и Латинской Америке. В России на текущий момент функционируют 3 завода по изготовлению профилей: в Хабаровске, Троицком и Новосибирске.

Профильные системы бренда VEKA


Окна VEKA изготавливают из нескольких типов профилей, имеющих разное сечение и теплотехнические характеристики. Объединяет эту продукцию то, что в процессе производства применяются только высококачественные добавки и сырье. Все представленные профильные системы пригодны для изготовления стандартных блоков с открывающимися створками.

Профиль VEKA Artline


Профили серии Artline имеют 3 контура эластичных уплотнителей, благодаря чему повышается уровень герметичности изготовленных из них конструкций. Этому способствует высокий паз в раме и удачно подобранное сечение третьего уплотнительного контура. Конструктивные особенности этой системы накладывают некоторые ограничения при изготовлении окон:

  • система не подходит для сборки глухих модулей;
  • нельзя изготовить Т-образные окна и конструкции с 2 соседними активными створками.


Профили Artline поставляются на рынок только в белом цвете. Изделия из них могут комплектоваться любыми стандартными системами для открывания и запирания створок, включая взломостойкую фурнитуру. Возможно изготовление штульповых моделей.

С использованием системы Artline можно производить изделия, у которых, если смотреть со стороны фасада, обрамление активных створок спрятано за рамой. При установке допускается перекрытие части окна фасадным утеплителем. Таким образом, реализуется концепция «безрамной оптики» – при минимальном перехлесте профилей создается иллюзия, что у окна открывается глухая створка.

Профиль VEKA Softline 82


Благодаря особому замкнутому сечению из профилей серии VEKA Softline 82 можно изготовить окна максимально устойчивые к нагрузкам и, следовательно, деформациям. Возможно оснащение окна смещенными, совмещенными и полусмещенными створками. Система пригодна для изготовления не только распашных и поворотно-откидных, но и раздвижных или складных конструкций. Она оснащается 3 уплотнительными контурами и совместима со всеми видами фурнитуры. Толщина внешних стенок профиля составляет 3 мм, что дополнительно увеличивает жесткость, энергоэффективность и уровень шумопоглощения конструкций.

Благодаря предусмотрительно увеличенной высоте фальца (до 25 мм) существенно уменьшена вероятность появления «краевого эффекта», когда по периметру дистанционной рамки стеклопакетов образуется конденсат. Кроме того система подходит для установки стеклопакетов с различной шириной и камерностью, а также декорированных переплетами. Предлагается выбор различных вариантов декора рамы ламинационными пленками.

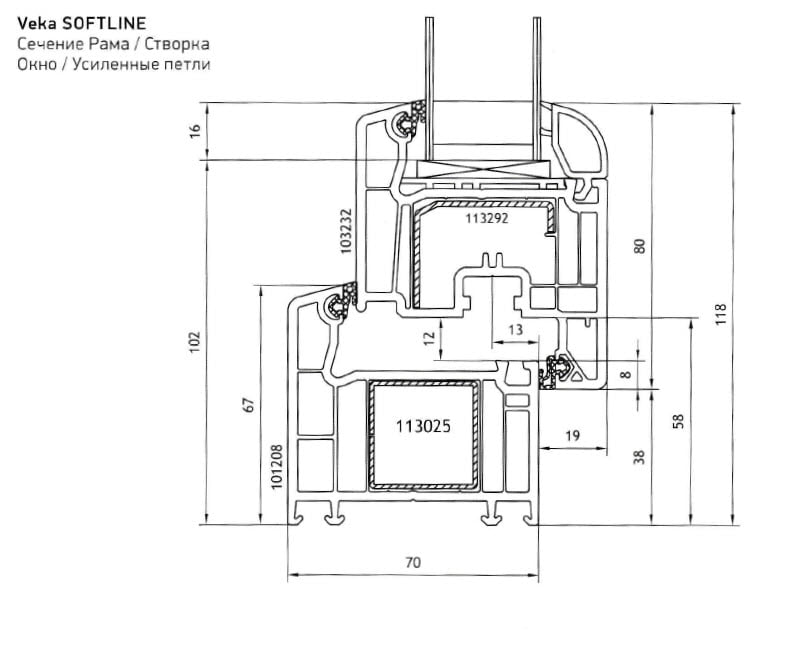

Профиль VEKA Softline


Популярная пятикамерная система с элегантными контурами и толщиной наружных стенок 3 мм подходит для изготовления раздвижных, распашных, поворотно-откидных либо штульповых окон. Монтажная глубина Softline – 70 мм. Этого габарита достаточно, чтобы поднять теплосберегающие свойства конструкций, собранных из этих профилей, на более высокий уровень. Причем в случае с такими системами улучшить энергоэффективность удалось при минимально возможном удорожании окон.

Система может быть дополнительно укомплектована декоративными профилями, которые фиксируются на стеклопакетах и делят световые проемы на отдельные зоны. Ширина этих элементов составляет 65, 84 либо 118 мм. Два уплотнительных контура способны сохранить эластичность даже в сильный мороз, а сечение внутренних камер допускает использование для увеличения жесткости однотипных усилителей как в рамах, так и створках. Для системы Softline разработаны и производятся вспомогательные профили: присоединительные, подставочные и соединительные.

Профиль VEKA Swingline


Из этой серии профилей собирают распашные, поворотно-откидные, штульповые и раздвижные оконные конструкции. Подходит для изготовления блоков с одинарным остеклением, минимальная толщина которого составляет 6 мм. Скругленные внутренние профили придают респектабельность изделиям из них.

Как и продукция серии Softline, системы Swingline имеют 2 уплотнительных контура и при необходимости могут комплектоваться соединительными, подставочными и присоединительными элементами. Также к этой системе поставляются декоративно-разделительные профили шириной 118, 100, 85, 75, 64 и 48 мм.

Профиль VEKA Proline


Система с фальцевым уплотнением и сплошным контуром, герметизирующим по периметру активные створки. Она совместима с противовзломными запорными механизмами и дополнена декоративными элементами шириной 64, 85 и 118 мм. Профиль VEKA Proline относится к классу «A», так как толщина его наружных стенок соответствует стандарту и составляет 3 мм. Окна эффектно выглядят благодаря скошенным фаскам на внутренних ребрах. Для облегчения монтажа и сборки конструкций сложной формы предусмотрена комплектация расширителями, а также подставочными, стыковочными и присоединительными профилями.

Профиль VEKA Euroline


Монтажная глубина этой системы составляет 58 мм, и она сегодня используется для сборки бюджетных моделей с удовлетворительными тепло- и звукоизоляционными характеристиками. Профили VEKA Euroline 58 имеют 2 контура уплотнения, которых вполне достаточно для качественной герметизации конструкций при условии их армирования и нормальной работы фурнитуры. Доступные цвета уплотнителей: черный, серый или карамельный.

Уменьшенная глубина бортиков (18 мм) для установки стеклопакетов в рамах может спровоцировать выпадение конденсата по периметру дистанционных рамок. Капли воды обычно образуются при использовании бюджетных стеклопакетов с низкой энергоэффективностью. Эти профили пригодны для сборки штульповых, раздвижных, распашных и поворотно-откидных конструкций. Системы комплектуются декоративными элементами шириной 25, 42, 62, 76, 82 и 118 мм.

Профиль VEKA Sunline


Такие системы предназначены для изготовления раздвижных конструкций, которые преимущественно применяются в процессе остекления лоджий или балконов. Их нельзя использовать для производства блоков с распашными или откидными створками. Обеспечивают защиту от промерзания и сквозняков благодаря геометрии профиля и плотному щеточному уплотнению. Оконные блоки из профилей Sunline могут быть собраны для установки в нелинейных проемах. Это позволяют сделать соединительные профили от системы Euroline. Дополнительную жесткость конструкциям придают стальные усилители.

Эти системы допускают возможность одинарного остекления и использования разных типов запирающих устройств.

Профиль VEKA SLIDE


Эти профили предназначены для сборки массивных дверных конструкций с подъемно-сдвижной системой открывания. Они имеют ширину 70 мм, а монтажная глубина всей системы составляет 170 мм. Толщина лицевых стенок у профилей системы VEKA SLIDE составляет 3 мм, но для придания достаточной жесткости конструкции дополнительно армируются стальными вкладышами. В активные и глухие створки можно вставлять как одинарные стекла, так и стеклопакеты толщиной до 42 мм. Для сборки сложных конструкций предусмотрены соединители и расширители, а также усиливающие перемычки из ПВХ. Область применения этих систем – остекление входных веранд и террас, а также широких выходов на балкон. Максимальные габариты конструкции : ширина 6,5 м х высота 2,7 м.


Все профили VEKA имеют шелковистую поверхность белоснежного цвета, которая не желтеет со временем. Еще одна отличительная черта этих систем – замкнутые контуры армирования, благодаря которым конструкции лучше сохраняют стабильность форм.

Сравнительная таблица профильных систем VEKA


Жесткость оконных и дверных блоков, светопропускная способность, уровень шумопоглощения и энергоэффективность достигается за счет совокупности нескольких параметров, среди которых один из важнейших – коэффициент сопротивления теплопередаче. Именно он демонстрирует насколько «теплые» конструкции вы приобретаете.











Марка профиля и его класс


Количество внутренних камер


Максимальная толщина стеклопакета (мм)


Коэффициент сопротивления теплопередаче при условии использования стального армирования (Вт/м2°C)


Artline (A++)


6


60


1,11


Softline 82 (A++)


7 (профиль для рам)/6 (профиль для створок)


52


1,06


Softline (A+)


5


42


0,78


Swingline (A+)


5


42


0,77


Proline (A+)


4


42


0,75


Euroline (A)


3


32


0,64


Sunline (B)


3


20


0,37

VEKA SLIDE (A+)


7 (профиль для рам)/5 (профиль для створок)


42


1,0


При выборе оптимальной системы рекомендуется комплексно изучать все данные.











Марка профиля и его класс


Монтажная глубина (мм)





Ширина комбинации профилей «рама-створка» (мм)


Высота фальца для интеграции стеклопакетов (мм)


Artline (A++)

82

Реализована концепция безрамной оптики


25


Softline 82 (A++)

82

124


25


Softline (A+)

70

118


21


Swingline (A+)

70

118


21


Proline (A+)

70

112


21


 Euroline (A)

58

113


18


Sunline (B)

58

103


18


VEKA SLIDE (A+)

70 (ширина профиля для створок)/170 (монтажная глубина системы)

165


21


Окна VEKA, цена на которые зависит не только от типа профиля, но и вида стеклопакетов с маркой фурнитуры, могут иметь отличающийся от данных из таблицы коэффициент сопротивления теплопередаче. Изменения теплосберегающих свойств напрямую зависят от комплектации. Если для оснащения конструкций из профилей Softline использовать обычные стеклопакеты, а не энергоэффективные, общий коэффициент у таких окон будет значительно ниже. Больше об энергосберегающих технологиях узнавайте в подробном обзоре на ОкнаТрейд.


Теплосберегающие свойства окон и уровень их шумопоглощения также зависят от качества монтажа. Установку конструкций необходимо выполнять с соблюдением требований, обозначенных в ГОСТ.

Дополнительные профильные системы


В Великобритании под брендом WHS, принадлежащим концерну VEKA, были разработаны еще 2 профильные системы. Они имеют похожие теплотехнические характеристики и стоят дешевле оригиналов:

  1. VEKA WHS 60 – аналог 58-миллиметровых систем с матовой белой, а не шелковистой поверхностью. Эти 4-камерные профили имеют коэффициент сопротивления теплопередаче 0,66 Вт/м²×°C и допускают установку стеклопакетов с максимальной толщиной 31 мм.

  2. VEKA WHS 72 – теплый 5-камерный профиль, в котором предусмотрена возможность интеграции стеклопакетов с толщиной 40 мм. Система применяется в качестве аналога серий Swingline, Proline и Softline. Сопротивление теплопередаче у этой профильной системы – 0,77 Вт/м²×°C.

Хоть и создавала такие окна ПВХ VEKA, бюджетные аналоги уступают оригиналам. У них не только ниже звуко- и теплоизоляция, но и меньше толщина стенок. По этому параметру они относятся к классу «B».

Окна VEKA: отзывы клиентов


Приблизительно в 25% случаев потенциальных покупателей стимулируют приобрести окна Века отзывы клиентов. Рекомендации могут быть услышаны от родственников, коллег и друзей или прочитаны в интернете. При этом нужно понимать, что потребители в основном комплексно описывают ситуацию и не разделяют характеристики фурнитуры, профилей и стеклопакетов. Поэтому для получения объективной картины желательно рассмотреть и мнения профессионалов.

Инга Васильевна Прокопова (домохозяйка): «Живем в Москве и давно хотели поставить тихие и теплые окна. Мужу в нескольких местах рекомендовали заказать их из профиля Veka и выбрать для этого систему премиум-класса. На стенде нам понравились окна из профиля Artline. Заказали их изготовление вместе с теплосберегающими стеклопакетами и теперь очень довольны своим выбором – окна не только теплые и тихие, но и светлые».

Валерий Васильевич Колтунов (сборщик мебели): «Мне изначально нравился профиль Века, отзывы о котором я получал от разных знакомых и коллег. Все они были положительные. Не удивительно, что окна заказал именно из него. После изучения и сравнения характеристик выбрал марку Softline. Новые окна прослужили уже 2 года, и у меня нет к ним замечаний. Они не промерзают, и благодаря этому на них нет ни конденсата, ни наледи даже во время сильных морозов».

Валентин Петрович Янин (представитель компании по продаже окон): Когда мы составляли ассортимент, ориентировались на мнение потребителей и коллег. Этот вопрос тщательно прорабатывался. На одной из первых позиций изначально был профиль Века, отзывы профессионалов о котором сформировали у нас положительное мнение. В процессе дальнейшей работы мы убедились в правоте коллег – с собранными из профилей Veka окнами мы практически не имеем проблем при условии удачно подобранных фурнитуры и стеклопакетов».

Источник изображений – официальный сайт VEKA

Оконный профиль Veka Softline 82 в Москве от компании «Системы ВЕКА»

  • Главная
  • Окна Veka
  • Профиль Veka Softline 82

Инновационная энергоэффективная система, соответствующая высоким требованиям будущего

Возможна установка одно- и двухкамерных стеклопакетов. Система с превосходными изолирующими характеристиками и высокой шумоизоляцией обеспечит тишину и спокойствие вашего дома. Высококачественный пластик устойчив к воздействиям внешней среды и не нуждается в специальном уходе.

Все характеристики

Класс
энергоэффективности

6/7

Количество камер

Сравнение

Цена: от 12768 Р

Рассчитать окноВызвать замерщика

Особенности и отличия

6-ти и 7-камерный профиль с базовой шириной 82 мм

Профили А класса

Идеальная изоляция

Три области уплотнения

Остекление от 24 мм до 52 мм/div>

Галерея

prev

next

Варианты ламинации

Махагон

Болотный дуб

Белый

Вишня Амаретто

Спектраль Антрацит

Бордовый

Пурпурный

Рубиновый

Алый

Болотный

Зелено-голубой

Изумрудный

Болотная зелень

Темно-синий

Вороново крыло

Кобальт

Синий ультрамарин

Брилиантово-синий

Темно-серый гл.

Серый сланец

Серый сланец гл.

Темная платина мет.

Базальт гл.

Кварц мет.

Матовый аллюм.

Светлая платина мет.

Серебристо-серый гл.

Папирус

Слоновая кость

Белая пленка

Кремовый

Желтый

Темно-коричневый

Коричневый

Темно-серый

Серый кварц

Базальт

Серебристо-серый

Агатово-серый

Темно-зеленый

Светло-серый

Дуб шеффилд кор.

Дуб шеффилд сер.

Дуб шеффилд св.

Черная вишня

Сиена россо

Дуб рустикальный

Горная сосна

Винчестер

Светлая пихта

Сиена ноче

Светлый дуб

Орех

Золотой дуб

Цвета ручек

Пластик белый

Титан

Бронза

Бронза темная

Серебро светлое

Серебро

Пластик коричневый

Латунь

Технические характеристики:

  •     монтажная ширина 82 мм,
  •     теплоизоляция 1,0 м² °С/Вт,
  •     три контура уплотнения (АРТК, силикон),
  •     защита от взлома по нормативу DIN V ENV 1627 – 1630,
  •     звукоизоляция VDI 2719, класс шумозащиты от II до IV,
  •     фальц увеличен до 25 мм и разделен на две зоны для оптимального распределения температуры.

Преимущества профиля Veka Softline 82:

  •     Высококачественный гладкий пластик не требует специфического ухода и устойчив к внешним воздействиям.
  •     Высокая стабильность системы обеспечена использованием особых армирующих усилителей.
  •     Широкий спектр применяемых стеклопакетов: обычные, энергосберегающие, специальные, шумозащитные.
  •     Профили подходят для установки в любых климатических зонах, включая районы с умеренным и резким континентальным климатом и увеличенными ветровыми нагрузками.

Один из наиболее энергоэффективных профилей в линейке. Увеличенная монтажная ширина 82 мм делает возможным установку конструкций из профиля как в новых домах, так и в зданиях старой постройки.

Характеристики

Количество камер рама 7/ створка 6
Монтажная ширина, мм 82
Толщина стеклопакета, мм от 24 до 52
Сопротивление теплопередаче (с установленным армированием), м²С/Вт 1,06
Исполнение белое, цветное
Цвет уплотнений черный, серый, карамель
Ширина комбинации и рама-створка в световом проеме (типовой вариант) 124 мм
Высота фальца, мм 25
Материал уплотнений АРТК, АРТК, ТРЕ (коэкструдированный), силикон
Количество контуров уплотнения 3
