Каркас балкона из профильной трубы: Каркас для балкона: из профильной трубы, из металла, деревянный, из бруса

Монтаж балконов из металла и профтруб в Воронеже, фотогалерея

    Здесь несколько наших фото-отчетов о строительстве балконов на металлокаркасе для частных домов и МКД в Воронеже и области. Также здесь показаны: ремонт и усиление каркасов балконов, монтаж сварных металлоконструкций несущих оснований балконов на металлические балки и швеллера.

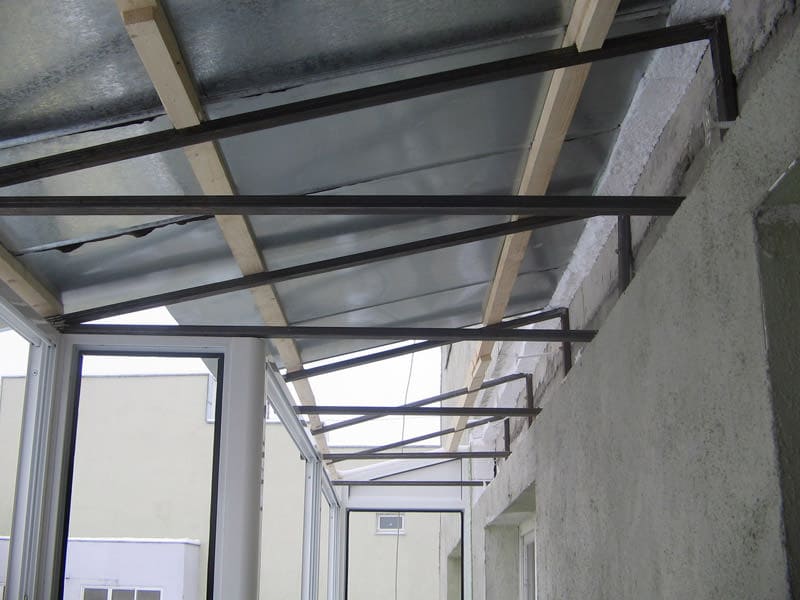

    Балконы на металлокаркасе с отделкой

    Строительство нового балкона для частного дома, г. Воронеж, ул. Достоевского.

    1. В данном случае балки из металла под основную несущую конструкцию были предусмотрены и установлены при постройке дома.
    2. Сварка и монтаж металлокаркаса несущей конструкции и основания пола.
    3. Монтаж витых столбов под навес. Сварка ограждений и навеса из профильной трубы.
    4. Для увеличения показателя жесткости металлоконструкции были приварены подкосы. Снизу они упираются на несущую стену.
    5. Обшивка навеса и ограждений поликарбонатом.

    1-3 фото. Строительство нового балкона для Сталинки, г. Воронеж, ул. Депутатская.

    4-5 фото. Кованый балкончик для 2 этажа частного дома. Закреплен на несущей стене и для большей жесткости и надежности опирается на 2 забетонированных вертикальных столба. Опорные столбы украшены ковкой. Для придания большей воздушности и изящности каркас сварен из тонкой профтрубы. Заполнение секций ограждения тоже из тонких стальных прутьев.

    Усиление и ремонт каркасов

    Усиление балконной плиты основания в Хрущевке и сварка каркаса из профтрубы. Ленинский р-он.

    Произведен демонтаж, осталась только бетонная плита основания. Над плитой сделана металлическая обрешетка под пол, закреплена на несущей стене. Далее сварка металлокаркаса под отделку. Обрешетка из металла снизу бетонной плиты балкона, который расположен выше (для безопасности). Монтаж ограждений из профтрубы.

    Сварка и монтаж металлоконструкций несущих оснований балконов

    Сначала монтаж металлических балок и швеллеров под основание. Лучше, когда они монтируются или уже предусматривается место для них при строительстве стен и межэтажных перекрытий.
    Потом изготавливаются и устанавливаются основания несущих конструкций каркасов балконов.

    Строительство балконов для частного дома. г. Воронеж, с. Чертовицы.

    Монтаж швеллеров под основания и сварка ограждений из профтрубы. На 1 этаже под ними также был построен металлокаркас террасы.

    Делаем качественно, надежно и аккуратно, договор, гарантия.

    Контакты для заказа: e-mail Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
, ватсап, 8-(473)-229-26-17, 8-904-211-32-54.

• Балконы из металла, статья с фото и ценами
• Террасы и веранды
• Решетки на окна, балконы, двери
• Фотогалерея: сварка и монтаж ограждений

Поэтапное возведение каркаса для обшивки балкона

Содержание

1. Подготовка к работе
2. Закрепление основы каркаса к стенам
3. Обрешетка каркаса на потолке
4. Монтаж коробки каркаса под окном
5. Фиксация опоры каркаса на полу

Зачастую балкон отличается плохой термоизоляцией – зимой слишком холодно, а летом чересчур жарко. На помощь нам приходит утепление балкона с помощью различной обшивки. Но не все так просто, ведь если неправильно построен каркас, то придется всю работу по обшивке начинать заново, разбирая поврежденные конструкции. Рассмотрим подробнее все тонкости построения конструкций для обшивки нашего балкона.

Каркас для балкона своими руками

Подготовка к работе

Каркас для обшивки балкона своими руками

Для начала нужно просчитать количество необходимого материала: длину помещения умножить на количество реек, их нужно крепить через 40-50 см. Самое сложное место – под окном – это холодная и самая ответственная зона. Здесь необходимо высоту (обычно составляет 90 см) от пола до рамы умножить на количество планок, которые крепятся вертикально и горизонтально через 40-50 см (если мы будем делать по испанской технологии).

Затем необходимо запастись следующим инструментом:

1. Брус 50х50мм
2. Рейки 20х40 мм
3. Ножовка по дереву
4. Уровень
5. Отвес
6. Линейка
7. Угольник
8. Саморезы 50мм, 70мм
9. Анкера для бетона 100мм
10. Дрель + сверло с победитовым наконечником (для бетона и кирпича)

Закрепление основы каркаса к стенам

Старое ограждение балкона перед демонтажем

Чтоб прикрепить каркас к стене нужно предварительно закрепить изоляцию. После чего необходимо построить каркас для будущих панелей. Для начала следует отмерить длину, расстояние между основными планками, идущими вдоль всей стены, после закрепления которых, следует отмерять небольшие отрезки вокруг окон и дверей.

После чего по контуру стены закрепляются планки (включая и дополнительные, над окном, и по контуру стен) они нужны лишь для надежной фиксации специального профиля для скрытия торцов панелей.

Крепятся к основе саморезами длинной 70мм через 500 мм. Намечать места крепления лучше всего на полу, затем завинтить их на длину палки, после — по месту прикрутить к основе. Внизу планки закрепляются 30-50 мм от пола, вверху – на уровне элементов потолка.

Размечать места крепления шурупов к планкам нужно после окончательной примерки и отрезания, про отрезанный небольшой кусок легко забыть, и еще легче наступить.

Обрешетка каркаса на потолке

Каркас под остекление своими руками

Крепятся элементы таким же образом, но технологически выполнить это сложнее. По периметру потолка также крепится планки. Направление их можно выбрать произвольно, существенно это ни на что не повлияет, но поможет сэкономить средства для приобретения материала.

Закрепление саморезов заранее на полу является обязательным, соскочивший саморез может не только повредить глаз, но и поломать нам ногу, если мы упадем!

Также если утепление обшивки недостаточно прочное — можно закреплять каркас к бетонной основе, для данной поверхности это существенно, но сделать это на потолке будет сложно. Для этого потребуется дрель, и анкера.

Сверлится одно отверстие сначала с края бруска, после – в основе – через отверстие в нем, забивается анкер, и она уже держится надежно. После чего сверлятся остальные отверстия на расстоянии 30-40 см. Данная конструкция способна надежно выдерживать даже самые тяжелые существующие плиты, например, гипсокартона.

Монтаж коробки каркаса под окном

Каркас для балкона

Здесь сначала следует задать вопрос – нам нужен теплый балкон с подоконником либо чуть холоднее, но без него? Дело в том, что под стеклом самая холодная зона, и если у нас рама со стеклом не только спереди, но и по бокам балкона – то лучше всего сделать более теплый вариант.

Дело в том, что дополнительная прослойка воздуха после шара утеплителя отлично компенсирует недостаток тепла из-за больших окон. Многие допускают ошибку, закрепляя подоконник без опоры снизу, и без утолщения обшивки – такая конструкция долго не продержится.

Следует отметить, что длина его должна быть не менее 5см, чтобы была достаточная прослойка воздуха. И соответственно, чем длиннее он – тем меньше пространства на балконе.

Наилучшая техника – испанская, прочнее – в 2, и быстрее – в 4 раза от стандартных приемов. Сначала к подоконнику снизу крепится планка по всей длине, саморезами 50 мм, с зазором 8мм от начала (это толщина плиты для обшивки, если более 8 мм – соответственно необходимо увеличить этот размер), чтобы покрытие плотно держалось и не болталось при нажатии на него.

Установка каркаса под остекление

После чего отмеряем от низа рамы 2см – это толщина подоконника, затем прибавляем 3мм, и закручиваем несколько саморезов на всю длину, на них будет предварительно держаться наш элемент. Можно его прочнее зафиксировать — прикрутить у основания саморезы по диагонали к раме.

Затем по отвесу от рейки, на подоконнике, снизу делаются метки для нижней планки, она закрепляется также через 40-50см саморезами. Берем заранее отмеренные вертикальные рейки, прикручиваем их с внутренней стороны к нижней горизонтальной рейке на расстоянии 40-50 см друг от друга. Элемент выравниваем так, чтобы он стоял ровно под углом 90 градусов, после чего фиксируем планки: верхнюю, и прикрученные к нижней, между собой.

Теперь нам осталось прикрутить среднюю планку поверх вертикальных, для жесткости крепления профиля. Когда каркас окончательно собран – следует прочно зафиксировать подоконник, прикрутив его у основания к раме саморезами под углом 45 градусов.

Фиксация опоры каркаса на полу

Каркас своими руками

Производится после:

• Крепления всех предыдущих поверхностей.
• Уборки лишних предметов ненужных для монтажа.

Является финишной работой после закрепления обшивки, чтоб скрыть снизу все недочеты и маленькие неровности.

Ложится брус, сечением 50 на 50мм, на расстоянии 500мм друг от друга, неважно, в каком направлении. Чтоб построить каркас подбирается наиболее экономичный вариант с минимумом отходных элементов. Пространство между брусом можно заполнить теплоизолятором, после чего ложится фанера и основной материал.

Обшивка балкона профлистом

Фиксируются лаги анкерами, поскольку снизу основание бетонное и теплоизолятор под брус не ложится. Следует сверлом на диаметр больше просверлить отверстие для анкеров, на глубину головок, чтоб при установке пола шляпки не мешали, а полностью скрылись в брусе.

Самое важное, когда строим каркас своими руками, – это техника безопасности: не стоит бросать на балконе отрезки реек, саморезы, инструмент под ноги. Нужно слаживать инструмент и прочие элементы в определенно предназначенное место. Не стоит спешить при выполнении работ, это чревато промахом в размерах и в худшем случае — травмой.

Раскосные рамы — SteelConstruction.info

Раскосные рамы являются очень распространенной формой конструкции, экономичной в строительстве и простой в анализе. Экономия достигается за счет недорогих, номинально штифтовых соединений между балками и колоннами. Распорки, которые обеспечивают устойчивость и противостоят боковым нагрузкам, могут быть выполнены из диагональных стальных элементов или из бетонного «сердцевины». В конструкции со связями балки и колонны рассчитаны только на вертикальную нагрузку, при условии, что система связей несет все боковые нагрузки.

Стальной каркас с раскосами – Trinity Square, Гейтсхед
(Изображение предоставлено William Hare Ltd.)

Содержимое

• 1 Системы раскосов
  • 1.1 Расположение плоскостей вертикальных связей
• 2 Вертикальная распорка
• 3 Горизонтальная распорка
  • 3.1 Горизонтальные диафрагмы
  • 3.2 Дискретная треугольная распорка
• 4 Последствия несовершенства
  • 4.1 Дефекты для общего анализа раскосных рам
    • 4.1.1 Эквивалентные горизонтальные силы
• 5 Дополнительные дизайнерские чехлы для систем связей
  • 5. 1 Несовершенство для анализа систем крепления
• 6 Эффекты второго порядка
  • 6.1 Допуск на эффекты второго порядка
  • 6.2 Анализ второго порядка
• 7 Краткий процесс проектирования систем крепления
• 8 Ссылки
• 9 Дополнительная литература
• 10 ресурсов
• 11 См. также

[вверх]Системы крепления

Строящийся стальной каркас с раскосами
Академия Всех Святых, Челтнем
(Изображение предоставлено William Haley Engineering Ltd.) по плану. В каркасном здании сопротивление горизонтальным усилиям обеспечивается двумя ортогональными системами связей:

• Вертикальная распорка. Связи в вертикальных плоскостях (между рядами колонн) обеспечивают пути передачи нагрузки для передачи горизонтальных усилий на уровень земли и обеспечения поперечной устойчивости.
• Горизонтальная распорка. На каждом уровне пола связи в горизонтальной плоскости, обычно обеспечиваемые действием плит перекрытий, обеспечивают путь нагрузки для передачи горизонтальных сил (в основном от колонн по периметру из-за ветра) на плоскости вертикальных связей.

Распорки и траектория передачи нагрузки

Требуются как минимум три вертикальные плоскости крепления (не менее одной плоскости в каждом ортогональном направлении) для обеспечения сопротивления в обоих направлениях в плане и сопротивления кручению вокруг вертикальной оси. На практике обычно предусмотрено более трех, например, в местах, схематично показанных на рисунке ниже.

Типовое расположение вертикальных связей

Если предположить, что перекрытия действуют как диафрагмы для обеспечения горизонтальных связей, силы, воспринимаемые каждой плоскостью вертикальных связей, зависят от их относительной жесткости и местоположения, а также от положения центра давления горизонтальной силы (см. дальнейшее обсуждение расположения вертикальных плоскостей связей ниже).

Вертикальные связи в виде диагональных стальных элементов, обеспечивающие устойчивость многоэтажного здания, показаны на рисунке ниже.

Устойчивость здания также может быть частично или полностью обеспечена одним или несколькими железобетонными ядрами.

[вверх]Расположение плоскостей вертикальной связи

Вертикальные связи в многоэтажном здании

Предпочтительно размещать связи на краях конструкции или рядом с ними, чтобы противостоять любым эффектам кручения. См. рисунок справа.

Если наборы связей идентичны или аналогичны, достаточно предположить, что горизонтальные силы (ветровые нагрузки и эквивалентные горизонтальные силы, каждая из которых, при необходимости, увеличена для эффектов второго порядка, см. обсуждение ниже) распределяются поровну между системами связей в рассматриваемом ортогональном направлении.

Если жесткость вертикальных систем связей различается или системы связей расположены асимметрично в плане, как показано на рисунке ниже, не следует предполагать равное распределение усилий. Силы, воспринимаемые каждой системой связей, можно рассчитать, предположив, что пол представляет собой жесткую балку, а системы связей — пружинные опоры, как показано на рисунке ниже.

Определение сил связей при асимметричном расположении связей

Жесткость каждой системы связей следует рассчитывать путем приложения горизонтальных сил к каждой системе связей и расчета прогиба. Затем жесткость пружины (обычно в мм/кН) можно использовать для расчета распределения силы на каждую систему крепления.

[вверх]Вертикальные связи

В многоэтажном здании со связями плоскости вертикальных связей обычно обеспечиваются диагональными связями между двумя рядами колонн, как показано на рисунке ниже. Как показано, предусмотрены либо одиночные диагонали, и в этом случае они должны быть рассчитаны либо на растяжение, либо на сжатие, либо предусмотрены скрещенные диагонали, и в этом случае могут быть предусмотрены тонкие элементы жесткости, воспринимающие только растяжение.

Консольная ферма

Обратите внимание, что при использовании скрещенных диагоналей и допущении, что только растянутые диагонали обеспечивают сопротивление, балки перекрытий участвуют как часть системы связей (фактически создается вертикальная ферма Пратта с растянутыми диагоналями и стойки — балки перекрытий — на сжатие).

Вертикальные распорки должны быть рассчитаны на сопротивление силам, возникающим вследствие следующего:

• Ветровые нагрузки
• Эквивалентные горизонтальные силы, представляющие эффект начальных несовершенств
• Эффекты второго порядка из-за раскачивания (если рама чувствительна к эффектам второго порядка).

Также доступно руководство по определению эквивалентных горизонтальных сил и учету эффектов второго порядка, обсуждаемых в разделах ниже, а также средство расчета устойчивости рамы.

Силы в отдельных элементах системы связей должны быть определены для соответствующих комбинаций действий. Для элементов связи расчетные усилия в ULS из-за комбинации, в которой ветровая нагрузка является ведущим действием, вероятно, будут наиболее обременительными.

Там, где это возможно, рекомендуется использовать раскосы под углом примерно 45°. Это обеспечивает эффективную систему с относительно небольшими усилиями на стержни по сравнению с другими конструкциями и означает, что детали соединения, где раскосы встречаются с соединениями балки/колонны, компактны. Узкие системы связей с крутыми наклонными внутренними элементами увеличивают чувствительность конструкции к раскачиванию. Широкие системы раскосов приведут к более устойчивым конструкциям.

В приведенной ниже таблице показано, как максимальное отклонение зависит от расположения раскосов при постоянном размере поперечного сечения раскосов.

Эффективность крепления

Высота этажа	Ширина раскоса	Угол от горизонтали	Отношение максимального прогиба (по сравнению с раскосом при 34°)
ч	2ч	26°	0,9
ч	1,5 ч	34°	1,0
ч	ч	45°	1,5
ч	0,75ч	53°	2. 2
ч	0,5ч	63°	4,5

[верх]Горизонтальная распорка

Горизонтальные связи (в крыше) в одноэтажном здании

Система горизонтальных связей необходима на уровне каждого этажа для передачи горизонтальных сил (главным образом сил, передаваемых от колонн по периметру) на плоскости вертикальных связей, которые обеспечивают сопротивление к горизонтальным силам.

Существует два типа системы горизонтальных связей, которые используются в многоэтажных каркасных конструкциях:

• Мембраны
• Распорка дискретная треугольная.

Обычно системы пола достаточно, чтобы действовать как диафрагма без необходимости в дополнительных стальных распорках. На уровне крыши может потребоваться раскос, часто известный как ветровая балка, для восприятия горизонтальных сил на вершине колонн, если нет диафрагмы. См. рисунок справа.

[вверх]Горизонтальные диафрагмы

Все решения для перекрытий, включающие в себя несъемную опалубку, такую ​​как металлический настил, приваренный шпильками к балкам, с бетонным заполнением на месте, обеспечивают превосходную жесткую диафрагму для передачи горизонтальных усилий на раскосы система.

Системы перекрытий, включающие сборные железобетонные плиты, требуют надлежащего рассмотрения для обеспечения адекватной передачи сил, если они должны действовать как диафрагма. Коэффициент трения между досками и стальными конструкциями может составлять всего 0,1 и даже ниже, если сталь окрашена. Это позволит плитам двигаться относительно друг друга и скользить по металлоконструкциям. Заливка швов между плитами лишь частично решит эту проблему, а для больших сдвигов потребуется более эффективная система связывания между плитами и между плитами и металлоконструкциями.

Соединение между плитами может быть обеспечено усилением в верхней части. Это может быть сетка, или вдоль обоих концов набора досок могут быть размещены связи, чтобы весь пол действовал как единая диафрагма. Как правило, достаточно 10-миллиметрового стержня на половине толщины начинки.

Соединение со стальной конструкцией может быть выполнено одним из двух способов:

• Плиты обнести стальным каркасом (на уголках полок или специально предусмотренном скреплении) и заполнить зазор бетоном.
• Обеспечьте связи между верхним слоем досок и верхним слоем стальной конструкции на месте (известным как «краевая полоса»). Обеспечьте стальную балку соединителями на сдвиг в той или иной форме для передачи усилий между краевой полосой на месте и стальной конструкцией.

Если усилия плоской диафрагмы передаются на стальную конструкцию через непосредственную опору (обычно плита может опираться на поверхность колонны), необходимо проверить способность соединения. Емкость обычно ограничивается локальным дроблением доски. В любом случае зазор между планкой и сталью должен быть заполнен монолитным бетоном.

Деревянные полы и полы, состоящие из сборных железобетонных перевернутых тавровых балок и заполненных блоков (часто называемых «балками и чашками») не считаются достаточными для обеспечения надлежащей диафрагмы без специальных мер.

[верх] Дискретная треугольная распорка

Типовое расположение распорок пола

Там, где нельзя полагаться на действие диафрагмы от пола, рекомендуется горизонтальная система стальных распорок треугольной формы. В каждом ортогональном направлении может потребоваться система горизонтальных связей.

Как правило, системы горизонтальных связей располагаются между «опорами», которые являются местами расположения вертикальных связей. Такое расположение часто приводит к тому, что ферма охватывает всю ширину здания с глубиной, равной центрам пролетов, как показано на рисунке слева.

Связи перекрытий часто устраивают как фермы Уоррена, или как фермы Пратта, или с поперечными элементами, действующими только на растяжение.

[вверх]Влияние несовершенств

В структурный анализ необходимо включить соответствующие допуски, чтобы учесть влияние несовершенств, включая геометрические несовершенства, такие как отсутствие вертикальности, отсутствие прямолинейности, отсутствие плоскостности, отсутствие прилегания и любые незначительные эксцентриситеты, присутствующие в соединениях ненагруженной конструкции.

Необходимо учитывать следующие дефекты:

• Общие дефекты для рам и систем связей
• Локальные несовершенства отдельных элементов.

Общие несовершенства могут быть учтены путем моделирования рамы по отвесу или с помощью ряда эквивалентных горизонтальных сил, приложенных к раме, смоделированной вертикально. Рекомендуется последний подход.

В раскосной раме с номинально штифтовыми соединениями при общем расчете не требуется допуск на локальные дефекты элементов, поскольку они не влияют на общее поведение и учитываются при проверке сопротивлений элементов в соответствии со Стандартом проектирования. Если в конструкции рамы предполагаются соединения с сопротивлением моменту, возможно, потребуется учесть местные несовершенства (BS EN 1993-1-1 ^[1] , 5.3.2(6)).

[вверх]Дефекты для общего анализа раскосных рам

Эквивалентные несовершенства раскачивания (из BS EN 1993-1-1 рис. 5.2)

Влияние несовершенств рамы учитывается посредством начального несовершенства раскачивания. См. рисунок справа.

Основным допустимым дефектом является отклонение от вертикальности Φ ₀ 1/200. Этот допуск больше, чем обычно указанные допуски, потому что он учитывает как фактические значения, превышающие указанные пределы, так и остаточные эффекты, такие как несоответствие.
Допуск на проектирование в BS EN 1993-1-1 ^[1] , 5.3.2 определяется по формуле:

Φ = Φ ₀ α _h α _m = 1/200 α _h α _m

where α _h is коэффициент уменьшения общей высоты и α _м является коэффициентом уменьшения, который согласно Еврокоду зависит от количества столбцов в ряду. (Подробное определение см. в 5.3.2(3).) Это предполагает, что каждый ряд имеет раскосы. В общем α _м следует рассчитывать по количеству колонн, стабилизированных системой связей – как правило, из нескольких рядов.

Для простоты значение Φ может быть консервативно принято равным 1/200, независимо от высоты и количества столбцов.

Если для каждого этажа приложенная извне горизонтальная сила превышает 15 % общей вертикальной силы, несовершенствами раскачивания можно пренебречь (поскольку они мало влияют на деформацию раскачивания).

[вверх] Эквивалентные горизонтальные силы

BS EN 1993-1-1 ^[1] , 5.3.2(7) утверждает, что несовершенства вертикального раскачивания могут быть заменены системами эквивалентных горизонтальных сил, введенных для каждой колонны. Гораздо проще использовать эквивалентные горизонтальные силы, чем вводить в модель геометрическое несовершенство. Это потому что:

• Несовершенство должно быть испытано в каждом направлении, чтобы найти больший эффект, и легче применять нагрузки, чем изменять геометрию
• Изменение геометрии конструкции может быть затруднено, если основания колонн находятся на разных уровнях, поскольку несовершенство раскачивания варьируется между колоннами.

В соответствии с 5.3.2(7) эквивалентные горизонтальные силы имеют расчетное значение Φ Н _Ed вверху и внизу каждого столбца, где Н _Ed — сила в каждый столбец; силы на каждом конце направлены в противоположные стороны. При проектировании рамы и, в частности, сил, действующих на систему распорок, гораздо проще учитывать результирующую эквивалентную силу на каждом уровне пола. Таким образом, эквивалентная горизонтальная сила, равная Φ -кратное суммарное вертикальное расчетное усилие, приложенное к этому уровню пола, должно быть приложено к каждому уровню пола и крыши.

[top]Дополнительные расчетные варианты для систем связей

Система связей должна воспринимать внешние нагрузки вместе с эквивалентными горизонтальными силами. Кроме того, раскосы должны быть проверены для двух дополнительных расчетных ситуаций, которые являются локальными по отношению к уровню пола:

• Горизонтальные силы от диафрагм пола
• Силы из-за несовершенства мест соединения.

В обеих этих расчетных ситуациях систему связей проверяют локально (учитывая этажи выше и ниже) на сочетание усилий, вызванных внешними нагрузками, с усилиями, вызванными любым из указанных выше недостатков. Эквивалентные горизонтальные силы, смоделированные для учета раскачивания рамы, не включены ни в одну из этих комбинаций. Необходимо учитывать только одно несовершенство за раз.

Учитываемые горизонтальные силы представляют собой совокупность всех сил на рассматриваемом уровне, разделенных между системами крепления.

В Великобритании проверка этих сил без сопутствующих сдвигов балки является обычной практикой. Обоснование состоит в том, что вероятность максимального сдвига балки плюс максимальные несовершенства вместе с минимальным сопротивлением соединения выходит за пределы расчетной вероятности проектных норм.

[вверх]Дефекты для анализа систем крепления

Эквивалентная стабилизирующая сила

При анализе систем связей, которые необходимы для обеспечения поперечной устойчивости в пределах длины балок или сжатых элементов, следует учитывать влияние несовершенств посредством эквивалентного геометрического несовершенства элементов, подлежащих закреплению, в виде начального лукового несовершенства:

e ₀ = α _м L /500

где:

L   пролёт системы связей

в котором м — количество членов, подлежащих сдерживанию.

Для удобства влияние первоначальных несовершенств изгиба элементов, удерживаемых системой связей, можно заменить эквивалентной стабилизирующей силой, как показано на рисунке справа.

где

δ _q   – отклонение системы связей в плоскости из-за q плюс любые внешние нагрузки, рассчитанные на основе анализа первого порядка.

Рекомендуется использовать эквивалентные стабилизирующие усилия.

[top]Влияния второго порядка

Влияние деформированной геометрии конструкции (влияния второго порядка) необходимо учитывать, если деформации значительно увеличивают силы в конструкции или если деформации значительно изменяют поведение конструкции. Для глобального эластичного анализа эффекты второго порядка значимы, если α _cr меньше 10.

Критерий следует применять отдельно для каждого этажа, для каждой рассматриваемой комбинации действий. Как правило, это будет включать вертикальные и горизонтальные нагрузки и КВЧ, как показано на схеме. В раскосных рамах боковая устойчивость обеспечивается только раскосами; номинально шарнирные соединения не вносят вклада в устойчивость рамы.

В большинстве случаев нижний этаж дает наименьшее значение α _кр .

Горизонтальные силы, приложенные к системе связей

[top] Допуск на эффекты второго порядка

Там, где эффекты второго порядка значительны и должны быть учтены, наиболее распространенным методом является усиление упругого анализа первого порядка с использованием начального геометрия конструкции. Использование этого метода ограничено тем, что α _cr > 3. Если α _cr меньше 3, необходимо использовать анализ второго порядка.

В раскосной раме, где соединения балки с колонной номинально штифтовые и, таким образом, не вносят вклад в поперечную жесткость, усиливаются только осевые силы в элементах раскосов и силы в колоннах, обусловленные их функцией как часть брекет-системы

Коэффициент усиления приведен в BS EN 1993-1-1 ^[1] , 5. 2.2(5)B как:

Необходимо усилить только воздействие горизонтальных сил (включая эквивалентные горизонтальные силы).

Анализ второго порядка

Доступен ряд программного обеспечения для анализа второго порядка. Использование любого программного обеспечения даст в некоторой степени приблизительные результаты в зависимости от используемого метода решения, типов рассматриваемых эффектов второго порядка и допущений моделирования. Как правило, программное обеспечение второго порядка автоматически учитывает дефекты рамы, поэтому проектировщику не нужно рассчитывать и применять эквивалентные горизонтальные силы. Эффекты деформированной геометрии (эффекты второго порядка) будут учтены в анализе.

[наверх]Краткий процесс проектирования систем раскосов

Для типичного здания средней этажности, использующего раскосные рамы, рекомендуется следующий простой процесс проектирования.

1. Выберите соответствующие размеры сечения балок.
2. Выберите подходящие размеры сечения для колонн (которые могут быть первоначально рассчитаны только на осевую силу, оставляя некоторые условия для номинальных изгибающих моментов, которые будут определены на более позднем этапе).
3. Рассчитайте эквивалентные горизонтальные силы (EHF) по этажам и ветровые нагрузки.
4. Рассчитайте общий сдвиг в основании распорки, добавив общую ветровую нагрузку к общей EHF и распределив ее соответствующим образом между системами раскосов.
5. Размер распорок. Самый нижний раскос (с наибольшей расчетной силой) может быть рассчитан на основе сдвига, определенного на шаге 4. Меньший размер сечения может использоваться выше по конструкции (где распорка подвергается меньшим усилиям) или может использоваться тот же размер. использоваться для всех членов.
6. Оценить устойчивость рамы по параметру α _cr , используя комбинацию КВЧ и ветровых нагрузок в качестве горизонтальных сил на раму в сочетании с вертикальными нагрузками.
7. При необходимости определите усилитель (например, если α _cr < 10). Если рама чувствительна к эффектам второго порядка, все боковые силы должны быть усилены. В этом случае может потребоваться повторная проверка элементов жесткости на повышенные усилия (шаг 5).
8. На каждом уровне этажа убедитесь, что соединение с диафрагмой может воспринимать 1% осевой силы в колонне в этой точке (очевидно, что наиболее обременительная расчетная сила приходится на нижний поддерживаемый этаж).
9. Убедитесь, что диафрагмы пола эффективно распределяют все силы на системы распорок.
10. На уровне стыка определите общую силу, которой будет сопротивляться распорка локально (обычно это сумма нескольких столбцов). Убедитесь, что раскосы, расположенные рядом с соединением, могут воспринимать эти силы в дополнение к силам, вызванным внешними нагрузками (при выполнении этой проверки EHF не учитываются).
11. Убедитесь, что раскосы, расположенные на каждом этаже, могут воспринимать ограничивающие силы от этого этажа в дополнение к силам, вызванным внешними нагрузками (при выполнении этой проверки EHF не учитываются).

При ручном проектировании можно использовать проектные данные в SCI P363 для выбора подходящих размеров сечения.

Доступен инструмент для определения стабильности рамы, помогающий в расчете EHF и α _cr .

[наверх]Номер по каталогу

1. ↑ ^{1.0 1.1 1.2 1.3} BS EN 1993-1-1:2001+4A1:20 Общие нормы и правила для зданий, BSI

[наверх]Дополнительная литература

• Руководство конструктора стали, 7-е издание. Редакторы Б. Дэвисон и Г. В. Оуэнс. Институт стальных конструкций 2012 г., Глава 5, Многоэтажные здания
• Архитектурный дизайн из стали, Lawson M & Trebilcock P, SCI and Spon. Глава 3.

[наверх] Ресурсы

• SCI P365 Проектирование стальных зданий: каркасы средней высоты, 2009
• SCI P363 Steel Building Design: Design Data, 2013
  Также доступна интерактивная веб-версия «Синей книги».
• Steel Buildings, 2003 г. (публикация № 35/03), BCSA, глава 4
• Инструмент для расчета устойчивости рамы

[вверх] См.

также

• Многоэтажные офисные здания
• Фермы
• Напольные системы
• Моделирование и анализ
• Учет влияния деформированной геометрии рамы
• Простые соединения

ProFin® DP и ProFin® BL

Дренажные профили с нажимными панелями

Информация

Модульная система GUTJAHR для балконных профилей представляет собой уникальную систему, состоящую из гибко комбинируемых водосточных профилей и накладных профильных панелей. Это означает, что вы не только имеете комбинированный дренажный и разъединительный профиль в одном изделии, но благодаря нажимным панелям различной высоты вы можете получить в общей сложности 12 строительных высот от 11 до 90 мм. Уникальная особенность! Базовые профили ProFin® DP толщиной 11, 17 или 21 мм можно просто увеличить с помощью вставной панели ProFin® BL. Каждый из трех базовых профилей можно комбинировать с каждой из трех панелей.

Преимущества

• Уникальная модульная система, состоящая из 3 базовых профилей + 3 накладных панелей для 12 вариантов высоты.

• Наилучшие возможные комбинации обеспечивают максимальную гибкость для широкого спектра областей применения.

• Отделение панели от базового профиля предотвращает напряжение сдвига и вызванное этим повреждение на уровне гидроизоляции.

• Может использоваться со всеми дренажными матами GUTJAHR и уплотнительной лентой DiProtec®.

• Аккуратная поверхность и отвод просачивающейся воды без следов грязи

  В отличие от других профилей просачивающаяся вода отводится не через отверстия в панели, а через скрытые дренажные щели. Это предотвращает отложение грязи на профильной панели. Выступающая ножка профиля со специальной водосливной кромкой целенаправленно отводит воду с выступающего балкона и предотвращает появление грязных следов на балконных фасадах и фасадах.

• Уникальная и надежная технология уплотнения

  В сочетании со специальными самоклеящимися уплотнительными лентами новое поколение профилей с неперфорированной ножкой обеспечивает простое и надежное соединение гидроизоляции.

• С подвесным карманом для удобного крепления балконных желобов ProRin®

  Для оптимального полного дренажа.

• Быстрая и простая установка

  Профили и панели можно легко соединить с помощью прилагаемых соединителей профилей и панелей без перекосов, без пайки и склеивания. Предварительно изготовленные запаянные углы облегчают сборку.

Система в сборе

Краткая техническая информация

Область применения:

Для пешеходных поверхностей в частных и общественных помещениях, таких как террасы (на крыше), балконы, лоджии, пешеходные дорожки, террасы ресторанов и т. ➜
