Как крепить стартовый профиль для пвх панелей: виды и размеры, пластиковые направляющие и стыковочные панели, как крепить соединительный и финишный вариант

Монтаж ПВХ панелей к потолку

Профиль ПВХ практичен, удобен в монтаже и стоит дешевле подавляющего большинства альтернативных отделочных материалов. Ассортимент его цветовой палитры и фактуры со временем только увеличивается и на данный момент доступны изделия, способные гармонично вписаться практически в любой современный интерьер.

Содержание

Выбор панелей на потолок

Для отделки потолка в большинстве случаев используют светлый однотонный пластик, например, белый или близкий по цвету. Что касается фактуры, доступны матовые или глянцевые варианты, а также панели с вставками, имитирующими металлический блеск.

Обшивать потолок наиболее целесообразно глянцевым пластиком. Блестящая поверхность визуально делает помещение несколько выше, просторнее и благодаря отражающим свойствам – светлее, что позволяет устанавливать менее мощные светильники или использовать меньшее их количество.

Помимо цвета и фактуры ПВХ профиль условно разделяют на потолочный и стеновой. Потолочный отличается меньшей толщиной поверхностных слоев и панели в целом. Он не такой прочный, но и весит меньше, что положительно сказывается на несущей конструкции.

Стеновой пластик вполне пригоден для обшивки потолка, однако это нецелесообразно, так как стоит он дороже, а от его механической прочности на данном участке толку мало.

Достаточно распространены панели, внешне напоминающие вагонку. Их ширина, как правило, невелика (100 -120 мм), а срез профиля соответствует деревянным образцам. Из-за этого поверхность, обшитую таким материалом, еще называют реечной (по причине внешнего сходства).

Снизу — обычная панель, сверху — ПВХ вагонка

На потолке чаще используют бесшовный профиль. Это в большинстве своем широкие панели (200-250 мм), монтажный стык между которыми практически не заметен, что в результате позволяет добиться сплошной гладкой плоскости.

ПВХ панели крепят либо на предварительно собранный каркас (обрешетку), либо непосредственно на черновой потолок.

Обрешетка из металлопрофиля

Первый вариант более предпочтителен – он проще, и в результате отделка получается качественнее. К тому же при монтаже без каркаса достаточно затруднительно использовать врезные светильники и прокладывать коммуникации.

В целом, установка обрешетки и пластиковых панелей достаточно проста – не требует высокой квалификации строителя, серьезных профессиональных навыков или специального оборудования.

Инструменты

Для сборки каркаса и последующего монтажа ПВХ профиля понадобятся следующие инструменты:

• Рулетка, угольник, простой карандаш или маркер, для разметки на потолке, рейке и пластиковых панелях.
• Инструмент для торцовой порезки древесины. Идеальный вариант – электропила, также подойдет электролобзик или острая ножовка.
• Дрель, шуруповерт, перфоратор. В большинстве случаев достаточно одной ударной электродрели, но могут возникнуть трудности при сверлении бетонного потолка. В таких ситуациях лучше использовать перфоратор.
• Ножницы по металлу или машинка шлифовальная угловая (болгарка, желательно маленькая). Этот инструмент необходим для порезки оцинкованного профиля, к тому же болгаркой удобно резать пластиковые панели.
• Уровень. Для разметки потолка по периметру лучше использовать водный (шланговый) уровень, если таковой отсутствует, подойдет строительный пузырьковый уровень (желательно длиной не менее 1 метра).
• Правило. Понадобится в процессе монтажа поперечных элементов каркаса для контроля их расположения в одной плоскости. Также может использоваться в ходе монтажа профиля по периметру совместно со строительным уровнем.

Еще понадобится молоток, плоскогубцы, пистолет для силикона, нож, шпатель, стремянка (табурет или стол).

Для сооружения обрешетки чаще всего применяют металлический профиль или деревянные бруски. Далее подробнее остановимся на каждом варианте.

Как сделать обрешетку из брусков

Монтаж деревянной обрешетки желательно выполнять на некотором расстоянии (3-5 см) от капитального потолка.

Обрешетка из брусков на подвесах

Это позволит сделать обшивку максимально ровной, а также избежать трудностей с прокладкой коммуникаций и установкой осветительных приборов. Изготовление такого каркаса подразумевает использование кронштейнов, которые можно сделать самостоятельно или приобрести оцинкованные П-образные подвесы (применяются для сооружения каркаса из профиля).

Наиболее подходящее сечение рейки для деревянной обрешетки на потолке – 20х40 мм, реже используется 15х40 мм. Применять материал толще 20 мм нецелесообразно, так как масса панелей, даже стеновых, сравнительно невелика.

Рейка строганая сухая 20х40мм длиной 3 м. обойдется в 50 р.

Немаловажным фактором является влажность деревянных брусков. Точно определить ее без использования спецоборудования не получится, в таких случаях ориентируются по массе изделия, кроме того, чрезмерная для каркаса влажность будет заметна на ощупь.

Помимо влажности следует обратить внимание на цвет древесины. На рейке не должно быть синеватых или бурых разводов – это свидетельствует о наличии грибковых образований и начальной стадии гниения, что может значительно сократить срок службы конструкции.

Брус к тому же должен быть сравнительно ровным в одной плоскости. Речь не идет о калиброванных сухих изделиях, так как подобная продукция по цене превосходит оцинкованный профиль. Для обрешетки подойдет рейка с перепадом по толщине 1-2 мм (как правило, такой материал визуально выглядит ровным).

Сооружение обрешетки из бруса включает в себя следующие этапы:

1. Разметка. При помощи водного уровня на стенах по периметру помещения отмечается местоположение каркаса по высоте. Для этой процедуры можно также использовать обычный пузырьковый уровень, но точность будет меньше.
2. Монтаж бруса (направляющих) по периметру потолка. Согласно разметке, выполненной на первом этапе, крепится рейка вдоль всех стен (широкой стороной параллельно потолку). В ходе монтажа желательно перепроверить точность уровня, а также при помощи правила контролировать ровность крепления направляющих. Фиксация бруса выполняется либо на подвесы, либо непосредственно к черновому потолку. Способ крепления зависит от материала, из которого сделано основание: если это бетонная плита, придется ее сверлить, забивать дюбель и уже потом крепить подвес саморезами; в деревянное перекрытие саморезы можно закрутить без предварительной подготовки. Расстояние между креплением зависит от толщины используемого бруса, но не должно превышать 60 см.
3. Монтаж поперечных элементов обрешетки. Торцы поперечных брусков выставляются заподлицо с лицевой стороной направляющих. Фиксация выполняется способом, описанным во втором пункте. В процессе монтажа необходимо следить чтобы лицевая сторона всей рейки располагалась в одной плоскости, для чего удобно использовать правило. Его прикладывают к предварительно зафиксированному брусу и смотрят есть ли зазоры. При наличии неровностей, положение бруса регулируется подвесами (если таковые использовались) или прокладками (деревянные клинья, кусочки ДВП, МДФ или плотного пластика). Расстояние между центрами поперечных элементов должно быть не более 50 см.

Схема потолка — вид снизу

Следует помнить, что пластиковые панели располагаются перпендикулярно поперечной рейке. Это необходимо учитывать при начальном проектировании обрешетки и расчете материала, в частности расхода ПВХ профиля. Обшивать потолок балкона (4х1,2 м) более рационально в поперек, так как длина пластиковых панелей – 2,4 м, 3 м или 6 м.

Как сделать обрешетку из оцинкованного профиля

Данный вариант несколько проще, так как приходится работать с ровным профилем, из которого можно быстро собрать качественную конструкцию. Все что понадобится – это профиль CD-60, UD-27, оцинкованные П-образные кронштейны и крепеж.

Последовательность действий:

Крепят пластиковые панели к оцинкованной конструкции при помощи пресс-шайбы со сверлом или на клей (жидкие гвозди).

Монтаж пластикового профиля

После завершения сборки каркаса можно приступать к монтированию пластика. Процесс начинается с установки стартовых профилей. Их крепят П-образно: со стороны стены, с которой планируется начинать обшивку и с двух боковых сторон.

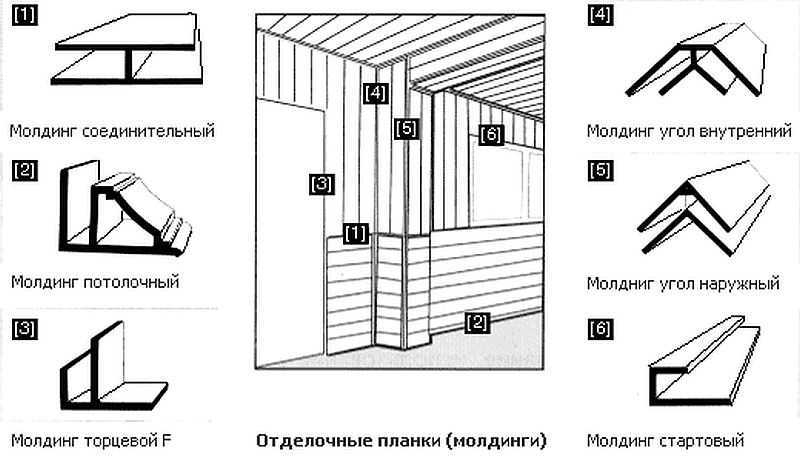

В случае с потолком используют либо стартовый молдинг, либо потолочный.

Монтаж выполняется непосредственно к направляющим. Для этого сначала замеряется расстояние между стенами, затем, в соответствии со снятыми размерами режут молдинг. Если это потолочный профиль, его необходимо зарезать под углом 45°; обычный стартовый – можно резать перпендикулярно, после чего стыковать внахлест.

Фиксация к обрешетке выполняется саморезами или на клей. В первом случае имеет место некоторая деформация профиля из-за давления самореза, однако в большинстве случаев все выравнивается при установке панелей. Крепление на клей – вариант более трудоемкий, он требует больше времени и определенного навыка, но результат выглядит лучше.

После установки молдингов можно приступать к монтажу панелей. Сначала замеряют расстояние между внутренними краями стартовых профилей, находящихся возле противоположных стен. К этому расстоянию прибавляют 2-3 см (зависит от глубины стартовой). В результате отрезанная панель должна быть немного (3-5 мм) короче, чем расстояние между стенами. Если она будет хоть немного упираться, на потолке образуются волны (либо сразу, либо со временем).

Отрезаем ПВХ панель на 5 мм меньше, чем требуется, чтобы облегчить монтаж

Первая панель устанавливается шипом вперед и фиксируется со стороны паза к обрешетке саморезами (пресс-шайба длиной 15мм).

К деревянным брускам можно крепить степлером, оцинкованными или нержавеющими скобами, но этот вариант менее надежен.

Последующие панели вставляются в паз предыдущей, аккуратно пристукиваются до плотной посадки и фиксируются также, как и первая.

Установка финишной панели наиболее сложна и чаще всего выполняется двумя способами:

1. Если стартовый профиль уже закреплен, заключительную полоску пластика необходимо подрезать таким образом, чтобы она была уже примерно на 1 см, чем расстояние от края предыдущей панели до стены. Затем ее вправляют в стартовые профиля (процесс достаточно нервный, понадобится тонкий предмет типа шпателя или угольника). После этого пластик выдвигают из стартовой тем же тонким предметом до тех пор, пока шип не упрется в паз.
2. Если стартовый профиль не закреплен, полоску пластика обрезают по ширине почти четко в размер (1-2 мм припуск), после чего на нее надевают этот самый стартовый профиль, а затем все в сборе крепят к обрешетке на клей.

Недостаток первого способа в том, что со временем последняя планка задвигается обратно в стартовую и образуется щель (которую в принципе не сложно устранить шпателем или угольником). Во втором случае, чтобы разобрать пластиковую обшивку приклеенный элемент придется ломать.

После окончания монтажных работ, следует проверить качество примыканий стартовых молдингов и в случае обнаружения щелей замазать их акрилом. В процессе заделки следует аккуратно накладывать замазку (для этого используется силиконовый пистолет), а ее излишки вытирать влажной губкой. После высыхания процедуру возможно придется повторить, так как усадка акрила приводит к проявлению дефектов.

Проводка и осветительные приборы

При сборке подвесной обрешетки на П-образных кронштейнах с прокладкой коммуникаций не возникает каких-либо сложностей.

К тому же, если расстояние от основного потолка не меньше 8 см, можно использовать высокие светильники со сменными лампами. Если же рейка прикручена непосредственно к потолку, его придется штробить (как минимум в местах пересечения бруса и проводки), а выбор осветительных приборов ограничивается тонкими светодиодными моделями.

Устанавливать точечные светильники необходимо в процессе монтирования панелей, при этом желательно сразу проверять их функционирование, чтобы не пришлось решать возникшие проблемы после окончания обшивки.

При выборе освещения не стоит приобретать устройства с лампами накаливания, так как они в ходе работы нагреваются, от чего пластик желтеет и незначительно деформируется.

Собственно врезка выполняется электродрелью при помощи специальных коронок.

Также можно воспользоваться лобзиком с мелкой пилкой, однако здесь потребуется некоторое умение владеть этим инструментом. Сделать отверстие возможно и другими способами, например, узким ножом, главное – правильно оценить свои навыки, чтобы не повредить пластик и не травмироваться.

При использовании люстр и прочих подвесных светильников следует позаботиться о месте их крепления. Сделать это нужно еще на стадии сооружения обрешетки. Так для массивных люстр монтируют дополнительную закладку из рейки или оцинкованного профиля. Главное, чтобы данный элемент был жестко зафиксирован на основном потолке.

Видеоинструкция по установке потолка из ПВХ панелей:

Подписаться

Стартовый профиль для панелей ПВХ

Стартовый профиль используется для защиты торцевых граней панелей ПВХ от повреждений. Используется он также для отделки оконных и дверных коробок, откосов в местах прилегания к ним панелей. Стартовый профиль для панелей ПВХ обладает упругостью и изогнутой формой. Благодаря этому, он надежно крепится без использования дополнительных материалов.

Использование стартового профиля позволяет значительно экономить время и материалы на отделочные и монтажные работы. Рассмотрим, как применяется стартовый профиль для отделки фасада панелями ПВХ.

Подготовительные работы

Перед отделкой фасада панелями и установкой стартового профиля следует провести подготовительные работы. Необходимо очистить поверхности от различных загрязнений и выровнять их.

Начинаем подготовку поверхности фасада.

• Тщательно очистите стены от растений, веток и различных крепежей.
• Снимите с поверхности стен все декоративные элементы, ветровые доски и наличники, а также другие виды выступающих деталей.
• При помощи уровня проверьте ровность стен.
• Проверьте оконные проемы и рамы, и, в случае наличия погрешностей, устраните дефекты.

Общие правила отделки фасада ПВХ панелями

ПВХ панели при изменениях температурного режима могут расширяться и сжиматься. Поэтому при монтаже таких панелей следует оставлять зазор. Если монтаж производится при высокой температуре, то зазор должен быть меньше, при низкой температуре – больше.

Однако монтировать ПВХ панели при температуре ниже +10°С не рекомендуется. Дело в том, что во время монтажа при низких температурах панели могут сломаться. Также рекомендуется использовать антикоррозийные крепежи, диаметр шляпки которых не превышает 8 мм. Следует применять деревянную обрешетку длиной около 4 см.

Панели не должны крепиться внахлест под окном или над ним. А различные коммуникации не должны мешать возможности теплового расширения панелей. Поэтому температурный зазор также должен быть и между панелями и внешним объектом.

Монтаж стартового профиля

Для качественной облицовки фасада следует применять стартовый профиль для панелей ПВХ. Стартовый профиль устанавливается по контуру строения. А верхний край такого профиля должен быть установлен по нижней линии облицовки здания.

Также следует установить виниловые отливы. Они помогут создать красивые стыки, а также защитить цоколь. Виниловые отливы крепятся строго под стартовым профилем.

После этого крепятся внутренние и внешние углы, обрамление для дверных и оконных проемов. В последнюю очередь используется финишный профиль. Также можно заменить финишный профиль молдингом.

Отделка фасада ПВХ профилем

После установки стартовых профилей закрепляются внутренние и внешние углы. После этого монтируются дверные и оконные проемы, стыковочные профили. Установка панелей выполняется при помощи скоб, саморезов и гвоздей. Также можно использовать специальные смеси или клеевой раствор.

Однако применять такие смеси следует только при определенных температурных показателях, а также нужно ориентироваться на влажность воздуха и другие неблагоприятные факторы, которые могут снизить качество крепления профиля.

Монтаж начинается снизу. Панели прикрепляются к стартовому профилю. Рекомендуется начинать облицовку фасада с левого угла, постепенно передвигаясь к правому. Однако если панели имеют одинаковый цвет и оттенок, то начинать можно с любого угла.

Не рекомендуется использовать ПВХ профиль для облицовки фасадов домов, которые расположены в регионах, где температура часто снижается ниже показателя -10С°. Такой температурный показатель негативным образом сказывается на долговечности материала, ведь при низких температурах панели становятся очень хрупкими и могут потрескаться.

Стартовый профиль для панелей ПВХ используется для качественной отделки сооружений из различных материалов. Применение панелей ПВХ – это не только недорогое и простое решение проблемы утепления фасада. Использование данного материала позволяет защитить сооружение от влаги и сырости, а также другого негативного воздействия окружающей среды.

Помимо этого, панели ПВХ позволяют качественно, быстро и недорого обновить фасад и скрыть его любые недостатки, которые могли возникнуть во время эксплуатации либо в процессе строительства.

При грамотной установке и использовании качественного материала панели ПВХ для отделки фасадов могут прослужить десятки лет. Однако для этого необходимо точно следовать всем рекомендациям при их монтаже и обязательно использовать стартовый профиль для защиты торцевых граней панелей от повреждений.

Стеновые панели из ПВХ | Типы и их плюсы и минусы

Когда дело доходит до домашнего интерьера, многие люди стараются быть в тренде с современной модой дизайна интерьера, гарантируя, что они визуально выдающиеся. С этой общей тенденцией внутренней отделки стен, она взяла на себя другие виды отделки стен, такие как краска, облицовка плиткой, оклейка обоями и т. д. Среди большинства стеновых панелей «стеновые панели из ПВХ» чаще используются в интерьерах для улучшения внешнего вида. Внешний вид вашего дома вместе с мебелью и напольными покрытиями.
Вы хотите знать, почему вы должны выбрать «ПВХ-панели» для своего интерьера? Мы рады рассказать вам, почему?
Знаете ли вы? 50% изделий из ПВХ используется в строительстве. Это недорогой материал, который заменил дерево во многих предметах интерьера.
В 1970-х годах немцы первыми стали использовать листы ПВХ в стенах в качестве декоративной внутренней отделки. Это была довольно уникальная и гладкая отделка поверхности, доступная по сравнению с другими настенными покрытиями того времени.

Интерьер

Каковы плюсы и минусы ПВХ по сравнению с деревянными шкафами для вашей кухни?

ПВХ-панели являются экологически чистым продуктом, который пользуется популярностью благодаря своим разнообразным свойствам, таким как ударопрочность, долговечность и гибкость. Это легкие панели, которые легко доступны на рынке по доступной цене.

Типы стеновых панелей ПВХ для интерьеров

01. Вспененный ПВХ-панель

Вспененный ПВХ-панель изготавливается путем вспенивания и прессования ПВХ с добавками. Они доступны в толщине в пределах от 1 мм до 20 мм. Обычно мы используем панели толщиной 4 мм или более для обшивки стен. Размер пенопластовых плит ПВХ варьируется от 1,22 м до 2,05 м в ширину и от 2,44 м до 3,05 м в длину. Они доступны в различных ярких цветовых оттенках, таких как белый, черный, желтый, красный, зеленый, синий и т. д.

Плиты из вспененного ПВХ

Плиты толщиной более 6 мм в основном используются для облицовки наружных стен. Они становятся дополнительным уровнем защиты. Слой защищает стену от дождя, снега, града и солнечных лучей. Они также становятся изоляцией для помещения внутри и уменьшают интенсивность внешнего звука, проникающего в стены.
Мы также можем раскроить такие плиты на станках с ЧПУ для создания декоративных рисунков на стеновых панелях.

Jali в плитах из вспененного ПВХ

02. Листы ПВХ

Это листы ПВХ, зажатые между собой продольной сеткой из ПВХ внутри них. Эта сетка обеспечивает прочность листа и делает его легким, поэтому его также называют легкими панелями. Стеновые панели ПВХ
имеют края с системой блокировки, поэтому вода не может пройти через стык. Некоторые конструкции имеют бороздки, что придает стене форму полос. В таких узорах стыков вообще не видно, так как они сливаются с бороздками.

Стеновые панели из листового ПВХ

Наиболее распространенные в Индии стеновые панели из ПВХ толщиной 8 мм имеют ширину 10 дюймов и длину 10 футов.

Внутренняя отделка

15 вещей, которые нужно знать перед укладкой виниловых или ПВХ полов

Они доступны в основном в следующих тонах:

Деревянный рисунок:

• Имеются различные имитирующие деревянную текстуру ПВХ деревянный вид. Они также имеют 4-дюймовый рисунок канавки, который придает стене однородный вид деревянной доски. Деревянные текстуры достигаются путем печати и обработки поверхности горячей фольгой.

Деревянная текстура на листах ПВХ

Золотые полосы:

• Края панелей ПВХ обработаны золотыми или серебряными линиями, чтобы скрыть простой вид. Такие листы используются в офисах и коммерческих помещениях.

Серебряные полосы на листах ПВХ

Однотонные:

• Однотонные листы, используемые в ванных комнатах и ​​на кухне по нашему выбору. Цвета достигаются путем обработки поверхности полутрансферной печатью или обработки горячей фольгой. Таким образом, он может иметь множество цветов и текстур

Цвет с серебристыми полосами в листах ПВХ

Текстуры под мрамор:

• Некоторые листы ПВХ покрыты пленкой горячего проката с текстурой камня, имитирующей внешний вид камня. Такие листы используются в ванных комнатах, кухнях, туалетах и ​​т. д.

Листы ПВХ с мраморной текстурой

Существуют различные типы угловых профилей для закрытия краев стеновых панелей.
(a) H-образный шов: Используется для соединения перпендикулярных листов с выкройками, находящихся в одной плоскости.
(b) Угловая бухта: Это накладки, закрывающие края, с выпуклой конструкцией для эстетики. Его можно использовать как плинтус.
(c) Кромка F: Кромка F соответствует толщине стеновых панелей. Они полезны для покрытия панелей возле дверных косяков и оконных проемов.
(d) Внутренняя угловая кромка: Они используются для покрытия угловых краевых соединений и применяются на внутренней стороне стеновых панелей.

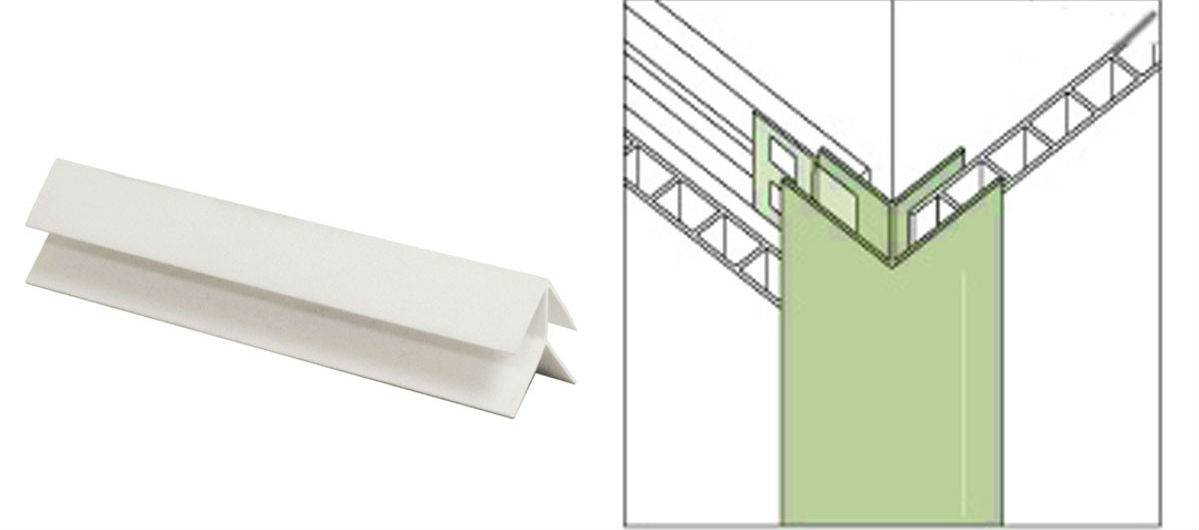

(e) Внешняя угловая отделка: Используется для покрытия углов стены и применяется на внешней стороне стеновых панелей.

Типы отделки – стеновые панели из ПВХ

(f) Функциональный угол: Они аналогичны отделке угловых кромок, но обладают большей прочностью, чтобы противостоять истиранию или износу на более низком уровне стеновых панелей.
(g) Кромка J: Аналогичны кромке F, но используются для горизонтального захвата листов ПВХ. Кроме того, используется для закрытия листов над отверстием.

Краевой профиль с листами

03. Стеновые панели ПВХ 3D

Панели из ПВХ с эффектом тиснения. Они создают 3D-эффект, создавая светлую глубину стены. Они дают возможность придать современный и современный вид пространству.

3D стеновая панель из ПВХ

Плюсы использования панелей из ПВХ

• Стеновые панели из ПВХ наиболее полезны при наличии влаги в стенах, поскольку они очень эффективно противостоят влаге.
• Мы знаем, что ПВХ не наносит вреда окружающей среде, и многие виды медицинского оборудования и пищевых упаковок также изготовлены из ПВХ, потому что они не наносят вреда окружающей среде. Таким образом, такой материал пригодится в больницах, спортивных аренах и школах.
• ПВХ обладает хорошей влагостойкостью. Поверхность не имеет пор и трещин, что препятствует размножению бактерий. Они имеют полиуретановый слой, который придает плите гладкую и ровную поверхность. Поэтому чистить такие доски становится легко. На поверхности не скапливается грязь, за такой вагонкой легко ухаживать. Таким образом, такие панели подходят для кухни и туалета наряду с другими помещениями.
• Не ржавеют при использовании на внешних поверхностях дома.
• Температура воспламенения составляет 60 градусов по Цельсию, поэтому они не легко воспламеняются. В случае пожара они выделяют меньше дыма по сравнению с древесиной, а побочные продукты, образующиеся при сгорании, менее токсичны по своей природе.
• Это легкие панели, поэтому процесс установки короткий. Эти панели можно легко разрезать и установить без затирки.
• Многие панели имеют замковую систему или систему шип-паз, что ускоряет процесс крепления. Это также помогает заменить одну панель в случае ее повреждения.
• Стеновые панели из ПВХ хорошо изолируют.
• Панели из ПВХ подлежат вторичной переработке, старые панели можно сдать на предприятие по переработке пластика.
• Панели ПВХ доступны во многих цветах, дизайнах и формах. Таким образом, он предлагает дизайнеру множество вариантов создания декоративной поверхности стены.
• Панели ПВХ представляют собой панели с обработанной поверхностью. Они не требуют дополнительной отделки, такой как покраска, полировка и т. д.

Минусы использования панелей ПВХ

• Это окончательно обработанные панели, необходимо соблюдать осторожность, чтобы на них не попал острый предмет, который может оставить на нем царапины, поскольку такие царапины будет трудно удалить, скрыть или обработать.
• Прибивание/привинчивание таких досок иногда может быть непростой задачей. Если шуруп пойдет не так, то в это же отверстие нельзя будет прикрутить доску

Что ж, теперь, когда вы так много знаете о панелях ПВХ. Следовательно, вы можете выбрать стеновые панели из ПВХ и сделать ваши стены привлекательными и декоративными!
Скажи мне, где ты думаешь спланировать его в своем доме? Поделитесь своими мыслями и опытом о стеновых панелях из ПВХ.

Читайте также:

Плита ДПК (древесно-пластиковый композит) – что нужно знать!!!

Гипсокартон: все, что вам нужно знать!

Изображение предоставлено: Изображение 2, Изображение 3, Изображение 4, Изображение 5, Изображение 6, Изображение 7, Изображение 8, Изображение 11. Ей нравятся дизайнерские вызовы, и это помогает ее клиентам воплощать свои мысли в жизнь. С 2014 года она увлеченно занимается архитектурой: от разработки проектов до управления ими на месте. Она участвовала в проекте Ahmedabad Heritage Dossier, проектируя кампус ISRO в Бопале, и в настоящее время работает над другими проектами различного масштаба с Aakruti Architects. Обладая богатым опытом работы на местах, она делится советами и фактами в своих блогах об архитектуре, интерьере и инженерных услугах. Она считает, что обучение никогда не должно прекращаться, поэтому у нее появилось хобби — создавать красочные предметы домашнего декора, экспериментируя с различными материалами и эстетикой.

Clean 16+© Вкладыш из ПВХ-панели — Руководство по установке

Clean 16+© Вкладыш из ПВХ-панели — Руководство по установке — Westman Steel

1. Введение

Clean 16+ Liner — это широкая глянцевая панель из экструдированного ПВХ с блокирующими шпунтовыми соединениями вдоль каждой кромки панели. Он обеспечивает превосходную эстетику и простоту ухода за стенами и потолком. Аксессуары для отделки доступны для условий периметра, краев проемов и стыков панелей, чтобы удовлетворить все требования вашего проекта.

Мы сделали это руководство по установке доступным, чтобы предоставить рекомендации, которым необходимо следовать для достижения наиболее успешного строительства вашего проекта. Команда Westman Steel всегда готова ответить на любые вопросы, которые могут возникнуть, и мы с благодарностью примем ваши отзывы об этом документе и любой части вашего опыта Clean 16+.

Начните здесь:

• Перед началом установки полностью прочитайте это руководство.
• Соблюдайте все рекомендуемые процедуры крепления и установки.
• Обратите внимание, что неправильная установка Clean 16+ может привести к короблению и необратимому повреждению продуктов, что приведет к аннулированию гарантии.
• Покупатель несет единоличную ответственность за определение пригодности для использования или применения Clean 16+ Liner и всех его компонентов.
• Покупатель также несет ответственность за определение соответствия материалов всем требованиям применимых местных строительных норм и норм безопасности для специфических применений.
• Покупатель несет единоличную ответственность за то, чтобы выбранные крепежные элементы и любая опорная конструкция (например, деревянный каркас, каменные стены и т. д.), принимающие эти крепежные элементы, были конструктивно адекватными их назначению при фиксации панелей на месте в течение требуемого срока их использования.
• Неправильное обращение, хранение или установка Clean 16+ может привести к аннулированию гарантийных соглашений.

СТАНДАРТНЫЕ ДЕТАЛИ ОТДЕЛКИ:

В этой таблице показаны все продукты Clean 16+ Liner, доступные в настоящее время. Пожалуйста, свяжитесь с Westman Steel для получения любых необходимых продуктов, не указанных в этой таблице, поскольку мы постоянно совершенствуем и расширяем наши производственные линии.

ПОДГОТОВКА ПЛОЩАДКИ:

1. Осмотрите и спланируйте работу до прибытия на площадку Clean 16+.
2. При получении продукта на объекте проверьте поверхности всех продуктов на прямолинейность и/или деформацию. Немедленно свяжитесь с вашим торговым представителем в случае каких-либо отклонений.
3. Установите обрешетку, если это необходимо.
4. Все поверхности, на которые наносится Clean 16+, должны быть однородными и прямыми.
5. Clean 16+ должен поддерживаться и крепиться максимум через каждые 16 дюймов (400 мм) до 24 дюймов (600 мм). Установите непрерывные планки или опоры для гвоздей по периметру и вокруг всех отверстий, чтобы поддерживать все планки.
6. Любые основные материалы (сталь, древесина, блоки, бетон) подходят для получения степени чистоты 16+ при условии, что панели поддерживаются и крепятся через каждые 16–24 дюйма (макс.) в центрах, а также используется правильный метод крепления к основному материалу. используется. (Любые основные материалы (сталь, древесина, блоки, бетон) подходят для получения Clean 16+, если панели поддерживаются и крепятся через каждые 16–24 дюйма (макс. ) по центру, а также используется правильный метод крепления к основному материалу. используется.)
7. Если система Clean 16+ проходит параллельно потолочным стыкам, фермам крыши или стойкам стен, установите дополнительные металлические или деревянные обрешетки размером 1 x 3 дюйма (25 мм x 75 мм) с максимальным расстоянием между центрами от 16 дюймов (400 мм) до 24 дюймов (600 мм).
8. Установите обрешетку или обвязку в местах стыковых соединений для поддержки Н-образной обвязки.
9. При планировании подвешивания осветительных приборов, установки настенных светильников или других предметов в зоне установки Clean 16+ в каждом месте, где это требуется, должна быть обеспечена адекватная дополнительная поддержка, как указано производителем продукции и/или конструкционным инженер, действующий от имени покупателя. Не поддерживайте ничего напрямую с панелей Clean 16+.
10. Перед началом монтажа установите все необходимые барьеры для воздуха, влаги и пара. Эти элементы не входят в систему Westman Steel Clean 16+.

2.

Подготовка и общая информация. и 20 футов (6,1 м). Пользовательские длины также доступны по запросу.

В сухих условиях Clean 16+ может находиться на одном уровне с полом. Во влажной среде Clean 16+ не должен находиться на одном уровне с полом. Clean 16+ должен быть установлен как минимум на 1 дюйм (25 мм) выше
чистого пола с использованием J-Trim. Подрядчик должен просверлить на месте J-Trim отверстия диаметром ¼ дюйма через каждые 12 дюймов, чтобы обеспечить отвод воды.

Хранение:

1. Чистый материал 16+ нельзя фиксировать и/или плотно удерживать на месте в течение любого периода времени. Ослабьте или удалите любой плотный упаковочный материал (древесину 2 × 4, обвязку или аналогичный материал) из упаковки при доставке, чтобы исключить деформацию во время хранения.
2. Clean 16+ нельзя хранить в закрытых жарких помещениях во избежание деформации.
3. Хранить в чистоте Материалы 16+ на ровном и прямом уровне — отклонения панелей, вызванные неправильным хранением, могут быть очевидны на уровне готовых стен/потолков.
4. Храните Clean 16+ в тени или накройте свободным брезентом, который обеспечивает тень, но не ограничивает поток воздуха и не допускает образования конденсата. Во избежание обесцвечивания не храните под прямыми солнечными лучами.

— Важное уведомление —
Неправильное хранение, ненадлежащая установка или неадекватные промежутки для расширения и сокращения могут привести к деформации, выпуски и постоянному повреждению материалов (я)

Подготовка площадки:

1. . приход Чистоты 16+ на площадку.
2. При получении продукта на объекте проверьте поверхности всех продуктов на прямолинейность и/или деформацию. Немедленно свяжитесь с вашим торговым представителем в случае каких-либо отклонений.
3. Установите обрешетку, если это необходимо.
4. Все поверхности, на которые наносится Clean 16+, должны быть однородными и прямыми.
5. Clean 16+ должен поддерживаться и крепиться максимум через каждые 16 дюймов (400 мм) до 24 дюймов (600 мм). Установите непрерывные планки или опоры для гвоздей по периметру и вокруг всех отверстий, чтобы поддерживать все планки.
6. Любые основные материалы (сталь, древесина, блоки, бетон) подходят для получения степени чистоты 16+ при условии, что панели поддерживаются и крепятся через каждые 16–24 дюйма (макс.) в центрах, а также используется правильный метод крепления к основному материалу. используется. (Любые основные материалы (сталь, древесина, блоки, бетон) подходят для получения Clean 16+, если панели поддерживаются и крепятся через каждые 16–24 дюйма (макс.) по центру, а также используется правильный метод крепления к основному материалу. используется.)
7. Если система Clean 16+ проходит параллельно потолочным стыкам, фермам крыши или стойкам стен, установите дополнительные металлические или деревянные обрешетки размером 1 x 3 дюйма (25 мм x 75 мм) с максимальным расстоянием между центрами от 16 дюймов (400 мм) до 24 дюймов (600 мм).
8. Установите обрешетку или обвязку в местах стыковых соединений для поддержки Н-образной обвязки.
9. При планировании подвешивания осветительных приборов, установки настенных светильников или других предметов в зоне установки Clean 16+ в каждом месте, где это требуется, должна быть обеспечена адекватная дополнительная поддержка, как указано производителем продукции и/или конструкционным инженер, действующий от имени покупателя. Не поддерживайте ничего напрямую с панелей Clean 16+.
10. Перед началом монтажа установите все необходимые барьеры для воздуха, влаги и пара. Эти элементы не входят в систему Westman Steel Clean 16+.

КРЕПЕЖНЫЕ СОЕДИНЕНИЯ

При установке Clean 16+ используйте крепежные детали из коррозионностойкой углеродистой стали или крепежные детали из нержавеющей стали в бетоне:

– рекомендуется низкопрофильный шуруп диаметром 3/16 дюйма с минимальной посадочной глубиной 1-1/2 дюйма

Не используйте скобы.
Не используйте механические пистолеты для забивания гвоздей.
Чрезмерная затяжка креплений может привести к повреждению панелей и аннулированию гарантии.

ПРОКЛАДКА/ГЕРМЕТИК

Если с Clean 16+ используется заделка или герметик, убедитесь, что все материалы, указанные вашей командой, подходят для использования с ПВХ. Типичные продукты включают продукты с однокомпонентным нейтральным отверждением, оксидом силикона, такие как:

Dow 1199 by DOW CORNING
Телефон: 1. 800.322.8733
Web: www.dowcorning.com

Tremsil 600 от Tremco
Телефон: 1.800.363.3213
Веб: www.tremcosealants.com

Bondaflex Sil 200 GPN от Bondaflex
. bondaflex.com

Серия Adseal 4550 производства ADFASTCORP (одобрено CFIA)
4551 (прозрачный), 4552 (белый), 4553 (черный)
Телефон: 1.524.337.7307
Веб-сайт: www.adfastcorp.com

90 Adal доступен Канада от:
Auralite
266 Royal York Road Toronto, Ontario Canada M8V 2V9
Телефон: (416) 259-9625
БЕСПЛАТНЫЙ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ И ЛЮБЫЕ ОПОРНЫЕ КОНСТРУКЦИИ (НАПРИМЕР, ДЕРЕВЯННЫЙ КАРКАС, КАМЕННЫЕ СТЕНЫ И Т.Д.), К КОТОРЫМ ПРИНИМАЮТСЯ ЭТИ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ ДЛЯ WESTMAN STEEL CLEAN 16+, КОНСТРУКТИВНО СООТВЕТСТВУЮТ СВОИМ ЦЕЛЯМ ДЛЯ ЗАКРЕПЛЕНИЯ ПАНЕЛЕЙ НА МЕСТЕ В ТЕЧЕНИЕ ТРЕБУЕМОЙ ПРОДОЛЖИТЕЛЬНОСТИ ИХ ИСПОЛЬЗОВАНИЯ.

Westman Steel рекомендует следующие инструменты при установке наших панелей Clean 16+:
Лестницы и/или леса	Меловая линия
Рулетка	Духовный уровень
Рабочий стол	Универсальный нож
Шпатель	Ножницы для олова
Молоток	Дрель (со сверлом/отверткой)
Квадрат	Ножовка по металлу
Радиальная пила с раздвижным рычагом Используйте полотно с мелкими зубьями (12-16 зубьев на дюйм), установив полотно в обратном направлении. Некоторые аппликаторы предпочитают ручные циркулярные пилы с аналогичной установкой полотна.

3. Установка

1. Westman Steel’s Clean 16+ следует устанавливать только при температуре выше 40˚F (5˚C).
2. Все материалы должны храниться при температуре выше 40˚F (5˚C) в течение 24 часов до установки. При температуре ниже 40˚F панели могут расколоться при резке.
3. Рекомендуемая максимальная рабочая температура для Clean 16+ составляет 122°F (50°C).
4. Clean 16+ не должен подвергаться прямому воздействию огня или источников лучистого тепла. Как правило, все обогреватели, включая инфракрасные обогреватели, должны быть экранированы и расположены на расстоянии более 18 дюймов (450 мм) от Clean 16+. Свяжитесь с производителем любого обогревателя или лучистого обогревателя, чтобы узнать подробности установки, требования к тепловому экрану и все зазоры от Clean 16+.
5. Очистите 16+ при температуре ниже 8 °C (48 °F), вставьте десятицентовую монету (1,35 мм/0,053 дюйма) между панелями в качестве дополнительного расстояния, чтобы обеспечить расширение в жаркую погоду. При установке при температуре ниже 5 °C (40 °F) вставьте никель (1,95 мм/0,077 дюйма между панелями, чтобы обеспечить пространство для расширения в жаркую погоду.



   Примечание. Производитель и/или поставщик продукции Westman Steel не несет ответственности за проблемы, связанные с хранением, неправильным или колебаниями температуры.



6. Обеспечьте зазоры между всеми панелями во время установки следующим образом:
   a. Минимальный зазор ¼ дюйма (6 мм) на каждом конце всех потолочных панелей Quick Liner
   b. Минимальный зазор ½” (12 мм) в верхней части всех стеновых панелей
   с. Минимальный зазор 1/32 дюйма (1 мм) между панелями в замковых соединениях

МИНИМАЛЬНЫЙ ЗАЗОР В СОЕДИНЕНИИ

Если длина панели превышает 16 футов, удвойте зазор для учета колебаний.

Рекомендуемые зазоры основаны на максимальном колебании температуры 72˚F (22˚C) и длине не более 16 футов (4,9 м).

7. Для длин более 16 футов (4,9 м) или если Clean 16+ будет подвергаться большим колебаниям температуры, рекомендуются увеличенные зазоры и увеличенные отверстия для крепежных элементов. Обратитесь к торговому представителю Westman Steel за рекомендациями, подходящими для конкретных условий.
8. Получив материал Clean 16+, проверьте все полученные материалы по списку доставки и сообщите своему торговому представителю Westman Steel о любых отклонениях.

Установка на потолке:

1. 1. Если Clean 16+ устанавливается как на стены, так и на потолок, сначала установите потолочные панели.
2. Определите расположение панелей и ширину первой панели, чтобы первая или последняя панель в каждом ряду была шириной не менее 8 дюймов (200 мм).
3. Используйте меловую линию, чтобы провести по потолку прямую линию конца первого ряда. Спланируйте расположение H-Trim и внутренней угловой защелки, чтобы добиться равномерного баланса или согласования с соседними работами.
4. Всегда следите за тем, чтобы оставалось пространство 1/8 дюйма (4 мм) для расширения по бокам панели и минимальное расширение 1/4 дюйма (6 мм) на концах панели для панелей длиной до 16 футов.
5. Закрепите максимум через каждые 24 дюйма (600 мм) по длине Clean 16+, расположив крепежи в центре пазов. Не затягивайте туго. Закрепите в пределах 4 дюймов (100 мм) до 6 дюймов (150 мм) от конца панелей.
6. Установите H-Trim на стыках, оставив не менее 6 мм (¼ дюйма) для расширения. Прибейте H-Trim с другой стороны к деревянным опорам на высоте 24 дюйма (600 мм) по центру.
7. Для обеспечения наилучшего внешнего вида следите за стыками, чтобы убедиться, что панели выровнены и остаются параллельными.
8. Для последнего ряда укоротите панели по длине, оставив место для расширения минимум на 1/4 дюйма (6 мм) с каждого конца и на 3/8 дюйма (9,5 мм) сбоку.

Установка на стене:

1. Если Clean 16+ устанавливается как на стены, так и на потолок, сначала установите потолочные панели.
2. Спланируйте расположение Clean 16+ и обрезков, чтобы добиться равномерного расстояния и согласования с другими соседними работами.
3. Определите расположение панелей и ширину первой панели так, чтобы первая и последняя панели в каждой секции стены были шириной не менее 8 дюймов (200 мм).
4. С помощью меловой линии проведите горизонтальную линию по основанию стены и вертикальную линию по краю первой панели.
5. Во влажной среде (например, на автомойке) начните с установки J-Trim или базовой обшивки вдоль нижней части стены на высоте не менее 1 дюйма (25 мм) над верхом плиты или уровнем готового пола.
6. Просверлите дренажные отверстия диаметром ¼ дюйма (6 мм) в нижней части J-Trim на расстоянии 16 дюймов (400 мм) от центра или в соответствии с требованиями конкретного проекта.
7. Установите отделку в верхней части стен, если верхняя часть панелей не скрыта за другой отделкой потолка. Установите панели в угловую обвязку или J-обрезку. Сначала установите «базовые» элементы внутренней бухты или внешнего угла, затем — панели, и завершите стены, установив «заглушки» (см. стр. 12 и 14).
8. Если панели устанавливаются на стену и потолок, установите Multi-Trim после того, как обе стены и потолок будут установлены на место

Контрольный список установки:

1. Все панели должны иметь возможность свободно скользить в прорезях для крепежа после установки, чтобы обеспечить расширение и сжатие с течением времени. Оставьте как минимум 1/16 дюйма (1,6 мм — толщина десятицентовой монеты) между задней частью головки крепежа и планкой для гвоздей панели или накладки Clean 16+.
2. Не прибивайте/закрепляйте слишком сильно. Это может привести к необратимому повреждению и/или деформации Clean 16+.
3. Крепежи должны располагаться на расстоянии не более 24 дюймов (600 мм) друг от друга и располагаться на расстоянии от 4 дюймов (100 мм) до 6 дюймов (150 мм) от концов панелей и отделки.
4. Всегда размещайте крепежные детали по центру пазов. Если вам необходимо закрепить ближе к концу прорези, чтобы попасть в полосу обшивки, увеличьте длину прорези с помощью дырокола или фрезера.
5. Не закрепляйте в конце прорези. Это может привести к необратимому повреждению и/или деформации панели Clean 16+.
6. Оставьте зазор не менее ¼ дюйма (6 мм) на каждом конце всех панелей и накладок, чтобы обеспечить расширение и сжатие.
7. Отсутствие зазоров на концах панелей может привести к ряби на отделке. Это может привести к необратимому повреждению и/или деформации Clean 16+.
8. Для вертикальных панелей, поддерживаемых снизу, обеспечьте зазор не менее ½ дюйма (12 мм) сверху для панелей 16 футов или короче. Если панели больше 16 футов, допускается не менее ¾ дюйма (19 мм).
9. Недостаточный зазор может вызвать рябь на панели и привести к необратимому повреждению и/или деформации Clean 16+.
10. Не крепите панели на лицевой стороне, так как Clean 16+ расширяется и сжимается при изменении температуры.
11. Торцевое крепление может вызвать рябь на панели и привести к необратимому повреждению и/или деформации Clean 16+.
12. Установите панели с небольшим зазором (1/32 дюйма или 1 мм) между панелями в замковом соединении, чтобы обеспечить расширение и сжатие. Используйте лезвие шпателя, чтобы установить ширину шва.
13. Не затягивайте с тугими соединениями в холодную погоду или при более низкой температуре окружающей среды. Это может привести к необратимому повреждению и/или деформации Clean 16+.
14. Используйте однокомпонентный оксидный силиконовый герметик нейтрального отверждения для герметизации всех углов, герметизации вокруг всех креплений и ремонта небольших отверстий.

Система Snap-Trim: быстрая установка – более легкий ремонт

Колпачок плотно прилегает к телу.
