Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна
Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.
Из чего состоит пластиковое окно – схема в разрезе, детали
С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой.
Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.
Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.
- Рама
Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.
- Створка (рама створки)
Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.
- Стеклопакет
Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла.
Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.
- Штапик
Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.
- Импост
Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.
- Фурнитура
Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.
- Подоконник
Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.
- Отлив
Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.
- Откосы
Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.
Конструкция профилей пластиковых окон
Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше.
Поэтому опишем конструктивный элемент первым.
Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:
- Рамы (коробки)
- Импоста
- Створки (рамы створки)
- Штапика
В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург.
Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:
- Класс А – 2,8 и 2,5 мм
- Класс В – 2,5 и 2 мм
- Класс С (или object, объектный, энджин, тендер) – не нормируется
Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.
Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:
- не боится солнечного света, морозов, влаги
- не разрушается от химических воздействий (моющие средства)
- экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
- не поддерживает горения
Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты.
Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.
Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.
Стеклопакеты
Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.
На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет.
Однако по климатическим условиям европейской части России этот вариант не считается достаточным.
С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.
Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.
Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.
Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.
Фурнитура

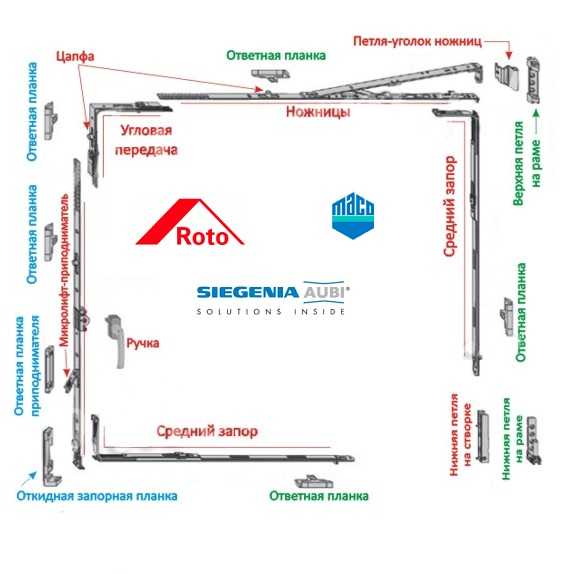

Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.
При выборе типа и набора фурнитуры учитываются следующие факторы:
- Вес выбранного стеклопакета и других конструктивных элементов
- Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.
д. - Требование защиты от открывания детьми
- Стилевые и вкусовые предпочтения
д.Уплотнители
В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.
Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.
Подоконники и отливы
Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции.
В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.
Правильный выбор деталей пластикового окна
При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:
- Качественные материалы нельзя купить дешево
Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный).
Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.
- Экономьте не на всем
При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.
- Учитывайте ориентацию окон квартиры
Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару.
Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.
- Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна
Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.
Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.
Установка оконной фурнитуры | Пластиковые окна
- Главная
- Установка оконной фурнитуры
Установка оконной фурнитуры
17/07/2017
0 Comment
by Admin
Наиболее важным элементом всех пластиковых окон является именно фурнитура.
Она представляет собой набор деталей и механизмов, которые отвечают за открывание, запирание и плотное прилегание створки к раме. В современных конструкциях установка оконной фурнитуры происходит таким образом, что ее практически не видно. Однако она во многом определяет качество готового изделия. Именно фурнитура испытывает наибольшие динамические и механические нагрузки.
Как правило, металлопластиковые конструкции ценятся больше в том случае, если в них установлена оконная фурнитура высокого класса. Несмотря на сложное устройство, фурнитура достаточно просто в обслуживании. Все механизмы управляются при помощи одной ручки. При необходимости регулировки положения створки окна по горизонтали, вертикали и степени прижима достаточно использовать специальный ключ.
Также к фурнитуре относятся и другие элементы, среди которых имеются специальные ограничители открывания створки, которые позволяют самостоятельно регулировать поток свежего воздуха. Установка ограничителя на пластиковые окна позволяет добиться чего-то среднего между микропроветриванием и полностью откинутой створкой.
Достаточно часто такой ограничитель называют гребенкой, так как он представляет собой небольшую пластину с несколькими зубьями.
Чтобы установить ограничитель на пластиковое окно, необходимо снять ручку при помощи отвинчивания двух шурупов. Под оконную ручку устанавливается упорный элемент ограничителя, после чего ручка прикручивается на место. Напротив ручки к раме крепится ограничительная гребенка при помощи двух саморезов. После этого установка ограничителя на пластиковые окна завершена. Теперь можно фиксировать створку в любом положении, чтобы максимально качественно проветривать помещение.
В зависимости от модели гребенки, вы сможете открывать створку на расстояние от 10 до 70 мм. Преимущества данного фиксатора по достоинству оценили те люди, в доме которых имеются животные и маленькие дети. Гребенка не позволит им полностью открыть створку, поэтому они не смогут самостоятельно выбраться наружу.
Бесплатный вызов замерщика
Для того, что бы понять точную стоимость правильно установленной фурнитурой Siegenia на пластиковых окнах, нужно пригласить нашего инженера
Заказать окна с фурнитурой Siegenia
Самые популярные оконные системы
WHS Halo 60
Недорогой вариант остекления многоэтажных домов.
На 100% оправдывает вложенные в него средства.
Цена от 5915 руб
WHS Halo 72
Специально разработан для экстремального российского климата, идеальный вариант остекления.
Цена от 7410 руб
VEKA Mira
Изысканность и совершенство во всем, непревзойденная защита от непогоды, достойный профиль от VEKA.
Цена от 7995 руб
VEKA Softline 82
Премиум линейка модельного ряда Века, одноплоскостная система Softline, одни из самых теплых окон.
Цена от 8970 руб
Модельный ряд VEKA
| Модель | Вхс 60 | Вхс 72 | Века Евролайн | Века Мира | Века Софтлайн | Века Софтлайн 82 | Века Альфалайн |
| Профиль | |||||||
| WHS Halo | VEKA | ||||||
| Цвет | Белый | Ламинирование профиля по шкале RENOLIT и окраска по таблице цветов RAL. | |||||
| Количество камер | 4 | 5 | 3 | 6 | 5 | 7/6 | 6 |
| Уплотнение | Черное | Черное, светло серое | |||||
Коэф. теплосбережения (с армированием) | 0,56 | 0,77 | 0,64 | 0,71 | 0,77 | 1,06 | 1,04 |
| Коэф. шумоизоляции | 35 | 40 | 37 | 38 | 40 | 44 | 43 |
| Зимнее проветривание | — | + | + | + | + | + | + |
| Москитные сетки | + | + | + | + | + | + | + |
| Защита от детей | — | + | + | + | + | + | + |
| Солнечный фактор | — | + | + | + | + | + | + |
| Цена | от 2 349 за кв. м. | от 2 598 за кв.м. | от 2 641 за кв.м. | от 3 098 за кв.м. | от 3 247 за кв.м. | от 4 321 за кв.м. | от 5 248 за кв.м. |
| Заказать | Заказать | Заказать | Заказать | Заказать | Заказать | Заказать | |
НАША КОМАНДА
Менеджер
Лобанова Светлана
Менеджер по продаже и расчёту пластиковых и дверей. Опыт работы в области производства и продаж более 8 лет.
Менеджер-консультант (замерщик окон)
Волков Леонид
Богатейший опыт работы в области замера и монтажа светопрозрачных конструкций.
Директор компании
Логичев Алексей
Опыт работы в области продаж, производства, замеров светопрозрачных конструкций более 20 лет.
Менеджер-технолог (замерщик)
Юрий Бунаков
Специалист в области замера оконных и дверных конструкций из ПВХ и теплого алюминия, богатейший опыт замеров нестандартных оконных
Руководство по эксплуатации и обслуживанию пластиковых окон с металлической фурнитурой Maco
Рекомендации для пользователей
- Ваши окна (или балконные двери) оснащены высококачественной поворотно-откидной фурнитурой, обеспечивающей высокий уровень удобства и простоты использования. Несмотря на это, пользователям рекомендуется внимательно прочитать это руководство и следовать нашим инструкциям по использованию. Для вашей безопасности, пожалуйста, также внимательно прочитайте все инструкции по технике безопасности.
- Сохраните это руководство для дальнейшего использования и обязательно сообщите другим пользователям о его содержании.
- Проверьте, снабжено ли окно табличкой обращения.
- Чтобы обеспечить долгий срок службы ваших окон, соблюдайте инструкции по уходу.
Использование
Постоянное положение вентиляции.
Открытое положение – только для кратковременного проветривания или очистки стекла.
Не оставляйте створку в этом положении без присмотра.
Закрытое положение – для выхода из помещения или остановки вентиляции.
Положение для микровентиляции.
Техническое обслуживание
Для обеспечения исправной работы поворотно-откидной фурнитуры ваших окон или балконных дверей необходимо ежегодно выполнять следующие процедуры технического обслуживания.
• Визуально проверьте шарниры на наличие чрезмерного износа.
• При необходимости смажьте все движущиеся части и крепления поворотно-откидной фурнитуры.
• Используйте только неагрессивные чистящие средства и средства по уходу.
| Эти требования по техническому обслуживанию также относятся к типам окон, не указанным отдельно в данном руководстве (например, поворотно-откидным, поворотным и двустворчатым). |
Инструкции по технике безопасности
Избегайте попадания пальцев в окно. Риск выпадения. Опасность получения травм из-за внезапных порывов ветра. Не прижимайте створку больше угла открывания. Перед закрытием окна убедитесь, что между створкой и рамой нет посторонних предметов.
|
Общие рекомендации для пользователей окон
Качественное окно способно на гораздо большее, чем просто пропускать воздух и свет:
это элемент дизайна, а также конструктивная деталь с высокими техническими требованиями.
Помимо обслуживания фурнитуры пользователям рекомендуется регулярно проверять состояние оконной поверхности, стекла и уплотнителей и немедленно устранять неисправности.
Для очистки используйте только мыльную воду; не используйте агрессивные чистящие средства.
Регулировка окон
Все регулировки должны выполняться производителем окна.
Регулировка усилия закрытия верхнего края створки по верхнему рычагу: |
Регулировка нижней петли: по горизонтали и вертикали с помощью шестигранного ключа на 4 мм. Регулировка усилия закрытия нижней петли: |
Для производителей окон и монтажников:
Производители и монтажники окон должны учитывать следующие инструкции при сборке окон.
Снятие и установка створок:
При покупке окон или балконных дверей рекомендуем пользоваться услугами только квалифицированных оконных и дверных мастеров.
Какая фурнитура лучше для пластиковых окон? Качественная оконная фурнитура. Фурнитура для пластиковых окон
При выборе и покупке современных окон ПВХ потребитель в первую очередь обращает внимание на функциональные особенности и эксплуатационные характеристики – это уровень тепло- и звукоизоляции, внешний вид. А вот качество фурнитуры для пластиковых окон покупателя интересует меньше всего, и, как говорит практика, очень зря.
Профессионалы, занимающиеся пластиковыми оконными системами, уверены, что на 50% то, как будет работать окно, полностью зависит от фурнитуры. Именно от фурнитуры зависит, будет ли оконная конструкция герметичной, надежной и защищенной от взлома. Известно, что комплектующие составляют около 15% от цены всего окна, а значит нужно знать, какая фурнитура для пластиковых окон лучше, как выбрать надежного производителя и как не купить то, что пробует менеджер. продать так трудно.
Что означает фурнитура для оконных систем из ПВХ?
Фурнитура оконная — набор компонентов, поддерживающих раму, позволяющих открывать или закрывать окно. Также с помощью фурнитуры каркас более плотно прилегает к профилю.
В общем, фурнитура это разные ручки,уплотнительные элементы, замки, замки и многое другое. Люди, далекие от всего, что связано с оконными решениями, рассматривают и детали для проветривания, москитные сетки, а иногда и подоконники. Естественно, эти детали не являются фурнитурой.
Однако при покупке окон на них тоже нужно обращать внимание.
Виды фурнитуры для пластиковых окон
В зависимости от того, как открываются оконные створки, различают несколько видов фурнитуры. Так, можно выделить поворотные системы, а также поворотно-откидные – такие решения чаще всего используются вместе с окнами и балконными дверями, которые можно открывать обычным распашным методом или с помощью откидывания. Бывает и параллельно-сдвижная фурнитура – она используется только на раздвижных оконных и дверных конструкциях.
Некоторые считают, что существует отдельная оконная фурнитура для окон из дерева, пластика или алюминия. На самом деле это не так и делить компоненты таким образом не совсем корректно.
Оконные ручки из ПВХ
Вариантов этих деталей множество. Они отличаются по цвету и по материалам. Однако в первую очередь эти компоненты делятся между собой по функциональности.
Стандартная оконная ручка – самая распространенная и доступная деталь.
Дополнительных функций в таких аксессуарах нет. С помощью этой ручки открыть оконную раму можно только распашным или поворотно-откидным способом.
Это самые простые комплектующие для пластиковых окон из плёнки, которая фиксируется на пластиковой раме через декоративную накладку, под которой спрятаны крепления — шурупы, а также из ручки.
Эти детали могут быть изготовлены из различных материалов и цветов. Наиболее доступными являются пластиковые ручки. Затем идут алюминиевые. Самые дорогие изделия, которые предлагаются с элитными окнами – из латуни, меди или дерева.
Существуют также специальные противовзломные ручки. По внешнему виду они ничем не отличаются от обычных, но конструктивно устроены таким образом, что не позволяют злоумышленникам открыть окно со стороны улицы. С помощью специального механизма блокируются любые попытки взлома.
Съемные ручки приобретаются в тех случаях, когда в семье есть маленькие дети. Нередки случаи, когда дети выпадают из окон.
Эти аксессуары для пластиковых окон помогут избежать этих трагических ситуаций. Также эти решения актуальны, если окно открывается не очень часто. Эта часть имеет простую конструкцию. Сначала закрепляется специальная розетка, а в нее уже вставляется ручка. Розетка постоянно находится на раме, но ручку следует использовать только тогда, когда вам нужно открыть окно.
Оконные ручки с замком также являются актуальным решением для семей с детьми. Для того, чтобы полностью открыть рамку, сначала нужно снять замок ручки — для этого на корпусе имеется замочная скважина. Чтобы откинуть дверь, ключ не нужен — здесь ручка просто поворачивается и потом ее надо слегка потянуть, как и в любом окне.
Ручки с противовзломными кнопками также являются противовзломной фурнитурой для пластиковых окон. Чтобы открыть окно, оборудованное такой системой, нужно сначала нажать на кнопку. Эти решения кажутся удобными, потому что нет ключа, который можно потерять. Но с другой стороны, это небезопасно — ребенок легко может нажать на интересную для него кнопку.
Изогнутая ручка идеально подходит для тех окон, которые открываются только наружу. От обычного он отличается только более высоким уровнем комфорта. При открытии окна оконная рама не будет касаться края ручки.
Двустороннюю ручку рекомендуется устанавливать на балконные двери. Это повышает удобство эксплуатации – деталь можно использовать как изнутри, так и снаружи. Эти модели также могут быть с замком или с кнопкой.
Еще одно отличие балконного крючка – эта деталь устанавливается на дверной блок со стороны балкона, а внутри находится гладкая ручка.
Уплотнители окон
Эти детали также являются частями фурнитуры и выполняют очень важные функции в конструкции. От них зависит, будет ли закрываться окно герметично и будет ли тепло в помещении. Эти изделия отличаются материалами.
Пенопластовые герметики используются только с деревянными окнами. Сам поролон очень хрупкий, а также очень хорошо впитывает влагу.
Именно поэтому в условиях нашего климата этот уплотнитель прослужит меньше года. Изготавливают данные разной толщины – от 2-3 мм до нескольких сантиметров.
Полиэтиленовые уплотнители, как и поролоновые уплотнители, в основном используются с деревянными окнами. Изготавливаются в виде самоклеящихся изделий или без клеевого слоя. Эти уплотнители немного лучше поролона – не впитывают влагу, а также намного лучше держат форму. Такие изделия прослужат гораздо дольше.
Щеточные уплотнительные изделия представляют собой специальную основу, которая насаживается на профиль, а также из кисти. Чаще всего большинство производителей используют в качестве основы тканевые материалы. Чтобы ткань была жесткой и прочной, ее покрывают слоем полипропилена. Кисть – это ворсинки. Для повышения влагостойкости их покрывают силиконом. Такие детали различаются по цветам – широко представлены черный, белый, серый и другие цвета.
Поливинилхлоридные уплотнения изготавливаются из пластмасс.
Качество такого продукта очень низкое. В летний период материал становится мягким. Зимой, наоборот, становится очень хрупким. Эти изделия не отличаются сроком службы.
Самые популярные резиновые уплотнители. Это подтвердят менеджеры, достаточно посетить любой строительный магазин пластиковых окон и дверей. Среди преимуществ изделий на резиновой основе – высокая прочность и термостойкость. Кроме того, резиновые уплотнители очень гибкие и гибкие – за счет этого полностью исключается любая деформация.
Существует несколько типов резиновых уплотнителей. Изделия из силикона являются лучшими в своем классе. Они изготовлены из экологически чистого материала, не боятся ни влаги, ни воздействия агрессивных сред. Силиконовый герметик доступен в белом или сером цвете. Термоэластопластовые изделия значительно уступают силиконовым. Изделия из этилен-пропилена имеют длительный срок службы.
Эта фурнитура различается по способу установки.
Все виды петель применимы для всех типов оконных конструкций.
Итак, накладная или стандартная петля подойдет как для деревянных, так и для металлических и ПВХ окон. Изделие представляет собой две карты из металла. Различают петли разъемные и цельные, поворотные или поворотные с возможностью откидывания конструкции для пластикового окна. Часто после установки петлю закрывают декоративной крышкой.
Резьбовая петля привинчивается непосредственно к шпилькам с резьбой. При этом на один шлейф может приходиться до 6 пинов. Чем их больше, тем надежнее будет конструкция. Ранее эти винтовые петли использовались исключительно с деревянными оконными конструкциями. Сегодня их изготавливают и для оконных изделий из ПВХ.
Скрытая петля используется для построения любых типов. А вот петли для деревянных и пластиковых окон принципиально разные. Среди преимуществ этих изделий не только их скрытая установка. Эти решения имеют длительный срок службы и позволяют открывать раму на больший угол.
Кроме того, с такими петлями злоумышленнику сложно попасть в помещение через окно. И еще одно преимущество – в эти петли не проникает сквозняк.
Противоскользящая петля на 100 % надежна. В комплект входят специальные пластины с защитой от взлома, что исключает возможность проникновения, если окно закрыто.
Замки чаще всего поставляются в комплекте с ручкой. Замки бывают однозапорные и многозапорные. По способу закрывания мультизамок может быть болтовым или безболтовым.
Это небольшой запор, по внешнему виду напоминающий грибок. Это одна из частей запирающего механизма. Под действием стопорного механизма цапфы могут поворачиваться и зажиматься другие детали. Они способствуют более плотному закрытию створки.
Планка
Тот, кто никогда профессионально не занимался пластиковыми окнами, не знает, что такое фурнитура для пластиковых окон кроме стандартных известных элементов.
Но в комплекте гораздо больше деталей.
Планка позволяет более плотно прилегать створке к профилю. Часто планка также может обеспечить дополнительную защиту от взлома. Большинство производителей часто используют всего две ламели на окно, однако чем больше таких деталей, тем лучше.
Для тех, кто не знает, какая фурнитура лучше для пластиковых окон, есть ответные косынки, отвечающие за защиту от взлома, а также поворотно-откидные. Помимо основных задач, планка является еще и точкой опоры для поворотно-откидной створки.
Угловые выключатели
Эти элементы приводят в действие запорный механизм оконной системы через угол. Конструктивно – это набор пластин из эластичных марок стали, работающих вместе. Эти детали также могут быть противовзломными.
Ножницы
Эти элементы используются для поворотно-откидных конструкций. Они предназначены для фиксации створки в открытом положении. Кроме того, ножницы облегчают работу запирающего механизма.
Запор
Данные элементы оконной фурнитуры предназначены для открывания, закрывания, а также откидывания створки окна. Механизм приводится в действие вращением ручки, которая приводит в движение специальный рычаг. Уже с этого рычага активируется вся система запирания. Различают основные запоры, а также дополнительные и средние.
Средние запоры можно найти в нижней части оконного профиля и в боковой части расположения петель. Его основная функция – прижимать раму к профилю. Деталь может соединяться с поворотно-откидными замками, ножницами и другими механизмами.
Дополнительные замки называются замками, а основные замки бывают различных конструкций. Итак, различают поворотно-откидные замки, поворотные или культевые.
Лучшие производители оконной фурнитуры
Неискушенные в выборе пластиковых окон люди часто задают на различных форумах и в социальных сетях один и тот же вопрос — какая лучше фурнитура для пластиковых окон? Менеджеры-консультанты хвалят то, что продают, но очень часто покупатели сталкиваются с откровенно некачественными комплектующими.
Попробуем разобраться, какие товары считаются лучшими и каким производителям можно доверять.
Если вам нужна качественная фурнитура для пластиковых окон, отзывы могут сообщать о качестве. Например, судя по анализу мнений, не рекомендуется покупать окно с отечественной или турецкой, или китайской фурнитурой.
Roto – продукция настоящего немецкого качества
Продукция этого производителя соответствует всем необходимым стандартам, а также отличается высоким уровнем надежности и долговечности. Кроме того, Roto — единственная компания на рынке, которая гарантирует качество оконных комплектующих в течение 10 лет. От существующих аналогов изделия отличает плоский язычок запорного механизма.
Данная фурнитура имеет некоторые преимущества — в процессе закрывания практически не нужно прилагать усилия, а само усилие на детали запорного механизма распределяется по всей поверхности.
Все детали изготовлены из качественных материалов и отличаются просто огромным сроком службы без необходимости регулировки.
Maco
Фурнитура «Mako» для пластиковых оконпроизводится в Австрии. Продукция этого бренда также имеет высочайший уровень качества и считается лучшей на рынке. Компания известна производством скрытых механизмов для поворотно-откидных и поворотно-откидных оконных конструкций. Кроме того, продукция компании значительно улучшает внешний вид оконной конструкции. В каталогах компании есть элементы, которые можно использовать для наружного открывания.
В ассортименте — противовзломная фурнитура «Мако» для пластиковых окон. Надежно защищает от взлома и проникновения дополнительные цапфы, улучшающие запирание. Доступны варианты с шестью защитными элементами.
ГУ
Тоже немецкий производитель, который поставляет на рынок качественную оконную фурнитуру, изготовленную на высокоточном оборудовании с использованием самых современных технологий.
Фурнитура GU для пластиковых окон – это многофункциональные решения для поворотно-откидных раздвижных, складывающихся, подъемно-раздвижных и любых других типов окон.
