Штульповая фурнитура siegenia: Двухстворчатые двери

Двухстворчатые двери

В комплекснуюпрограмму KFV многозапорных замков входят  комфортные и удобные при монтаже решения по фурнитуре для двухстворчатых дверей из алюминия, дерева и пластика. Благодаря прочным вертикальным кромочным ригелям, эта фурнитура отличается особой надежностью и возможностью комбинирования с механическими и электронными многозапорными замками KFV.

Больше комфорта и эффективности.

Наши решения для штульповых створок убедительны не только благодаря простоте управления и современному внешним виду, но и благодаря модульной конструкции, большой универсальности, быстроте монтажа и снижению складских запасов.

Удобство управления любой двухстворчатой дверью c фурнитурой для штульповой створки BS80
Одного нажатия кнопки достаточно, чтобы фурнитура KFV штульповой створки BS80 показала, что спрятано в ней: T-образная ручка управления выдвигается автоматически и позволяет выполнять исключительно удобное запирание и отпирание. Ручка покрыта резиной и удобно ложится в руку.  В обычном состоянии спрятанная заподлицо система покоряет своим дизайнерским внешним видом. Ее легко чистить.

Преимущества продукта

  • плавное запирание и отпирание при помощи ручки
  • особая надежность благодаря прочным штифтам
  • с ригелями, выдвигающимися для запирания на 20 мм вверх и вниз
  • проверено SKG
  • возможность комбинирования с механическими и электромеханическими многозапорными замками KFV
  • экономия времени при монтаже
  • возможность заказа рабочей створки с открыванием вправо или влево согласно стандарту DIN
  • для дверей высотой 2010–3155 мм

Варианты

  • BS80-0624ERQH с блокировкой ручки управления для алюминиевых дверей
  • BS60-733-2ERQH/BS80-733-2ERQH с блокировкой ручки управления для пластиковых дверей
  • BS60-280ERQH с блокировкой ручки управления для деревянных дверей с фальцлюфтом 4 мм и расстоянием до оси 13 мм
  • BS60-230ERQH/BS80-230ERQH с блокировкой ручки управления для деревянных дверей с фальцлюфтом 4 мм и расстоянием до оси 15 мм
  • BS60-584-1ERQH с блокировкой ручки управления для профильной системы Veka AD (№ 102215)
  • BS60-221ERQH с блокировкой ручки управления для профильной системы Veka AD (№ 102236)
  • S52-133-4AG с 7750-133-4 для деревянных дверей с прямым упором

Безопасность должна быть качественной.

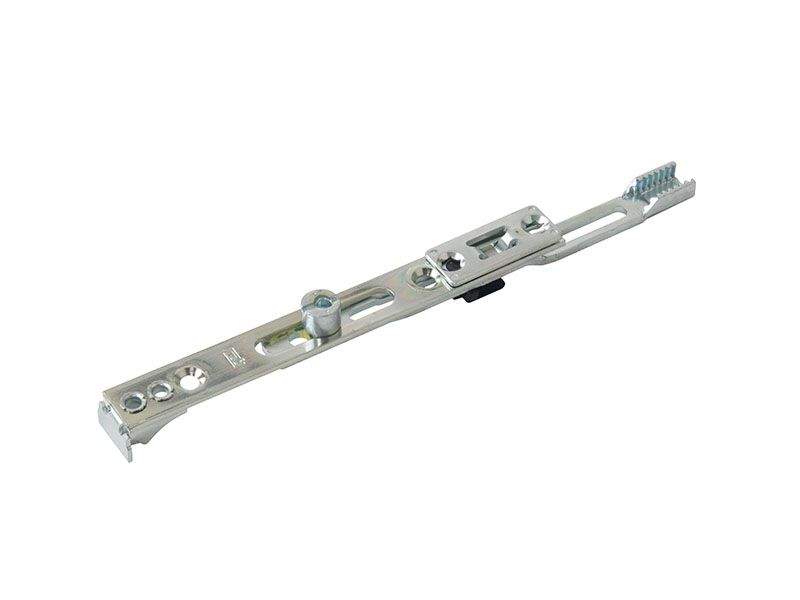

Шпингалеты, выдвигающиеся для запирания на 20 мм вверх и вниз, без компромиссов обеспечивают необходимую безопасность благодаря высокому качеству материалов. Различные варианты предлагают оптимальное решение для каждого случая применения.

  • 8030/8031 для деревянных профилей
  • 8033 для профилей с европазом
  • 8032 для паза 16 мм
  • 8036 для паза 14 мм
  • 8037 для паза 12 мм
  • 8034 без фурнитурного паза

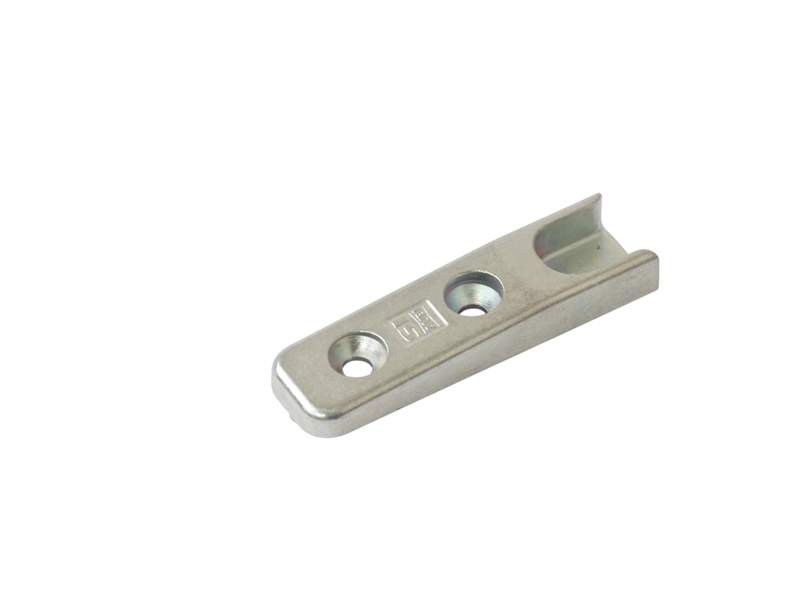

Меньше трения и чувствительности к допускам.

  • совместимость с фурнитурой для штульповых створок KFV и шпингалетами.
  • регулирование плотности прижима +2/-1 мм
  • выравнивание отклонений, возникающих при монтаже
  • небольшие приводные усилия за счет минимального трения пластика по стали
  • доступно выравнивающее кольцо со скосом 5° и 9° для регулировки порогов

Решение найдется всегда. Самое надёжное –KFV.

Благодаря комплектной программе многозапорных замков с продуманной модульной системой и размерной сеткой KFV всегда предоставит подходящее решение даже для специальных случаев применения. Независимо от того, идет ли речь о двухстворчатых или о безбарьерных дверях, об очень малой или об очень большой высоте. О специальных решениях для детских садов или о дверях с отдельно открывающейся верхней частью полотна. Многозапорный замок даже с 16 ригелями для нас не представляет никаких проблем.

  • многозапорные замки для детских садов с высотой ручки 1 600 мм (размерный ряд K041)
  • многозапорные замки с 17-кратным запиранием (серия AS2616)
  • многозапорные замки в исполнении для двухсекционных дверей (размерный ряд B020)
  • многозапорные замки со специальным исполнением поверхности

SIEGENIA brings spaces to life

Создание жилых помещений, комфортных для жизни людей: на выставке FENSTERBAU 2016 эта тема станет центральной для компании

SIEGENIA

.

На стенде № 215 в зале 4 площадью в 1000 м2 компания представит своим партнерам решения для создания комфорта с использованием продуктов  групп TITAN, PORTAL, ALU, AERO, DRIVE и KFV.

SIEGENIA продемонстрирует своим партнерам современные решения для конечных потребителей, соответствующие возрастающим  требованиям к безопасности, удобству использования, энергоэффективности и микроклимату помещения.  Инновационные предложения компании SIEGENIA расширяют возможности для развития бизнеса производителей и продавцов окон, а также дистрибьюторов фурнитуры. Одной из центральных инсталляций экспозиции станет специальный сектор «Комфорт для жизни». В рамках новой программы поддержки развития продаж «комфортных продуктов» SIEGENIA предложит целый комплекс эффективных инструментов продвижения среди домовладельцевмы продемонстрируем эффективного продвижения для застройщиков и ремонтных организаций.

SIEGENIA TITAN

Новые продукты линейки TITAN от SIEGENIA полностью соответствуют современным требованиям к комфорту в помещении.

Надежная система щелевого проветривания  TITAN ventsecure обеспечивает постоянную циркуляцию воздуха и создает здоровый микроклимат, гарантируя защиту от взлома и косого дождя. Доводчик TITAN обеспечивает мягкое закрывание тяжелых створок окон и балконных дверей, находящихся в откинутом положении. Эстетику и дизайн окна возможно улучшить с помощью скрытолежащей петлевой группой TITAN axxent 24, которая будет доступна для алюминиевых окон с фурнитурным пазом 16 мм сразу после представления на выставке.

TITAN vent secure: надежное и комфортное проветривание

TITAN ventsecure – абсолютно новая система щелевого проветривания. Новая фурнитурная система обеспечивает постоянный приток свежего воздуха в помещении, для деревянных и пластиковых окон, а также комбинированных окон из алюминия/ пластика. Система сочетает в себе функцию щелевого проветривания при сохранении класса защиты от взлома RC2, как в закрытом положении так и в режиме проветривания, с  шириной открывания до 10 мм. Преимущества TITAN ventsecure очевидны: новинка обеспечивает необходимый для здорового микроклимата приток свежего воздуха, при этом гарантируя защиту от взлома даже в отсутствие хозяев, которое необходимо для создания комфортного микроклимата в помещении.  При этом привычный внешний вид окна не меняется. Система проветривания приведена в соответствие стандарту DIN 1946-6 за счет применения дополнительного автоматического сенсорного датчика.  Для производителей окон система TITAN ventsecure выгодна благодаря рациональности монтажа, поскольку не требует установки дополнительных  элементов. Продажи TITAN ventsecure предположительно начнутся в 3 квартале 2016 г.


Доводчик TITAN: для тяжелых оконДоводчик TITAN был разработан инженерами SIEGENIA прежде всего для тяжелых поворотно-откидных окон и балконных створок. Это истинно «комфортное» решение позволит  производителям окон и продавцам фурнитуры создать свое уникальное торговое предложение, привлекая новых клиентов  и конечных потребителей с высокими требованиями к комфорту.  При откидывании створки включается  встроенный силовой аккумулятор, который помогает легко вернуть створку в закрытое положение. Доводчик TITAN – это универсальное по своему дизайну и максимально удобное в использовании решение, которое также повысит качество жизни пожилых людей и лиц с ограниченными возможностями.  Доводчик TITAN не имеет аналогов на рынке. Деталь идеально сочетается со всеми системами фурнитур TITAN AF и TITANiP. Доводчик TITAN будет поставляться с сентября 2016.


Теперь и для окон из алюминия: петлевая группа TITAN axxent 24+Полностью скрытолежащая петлевая группа TITAN axxent 24+ от SIEGENIA придает окну по-настоящему дизайнерский, элегантный внешний вид.  Система может быть использована для больших тяжелых окон благодаря своей высокойнесущей способности до 150 кг, без использования дополнительных деталей. После представления продукта на выставке FENSTERBAU система будет доступна для заказа в варианте в распорах с фурнитурным пазом 16 мм. Наряду с удобными и экономичными системами крепления, ощутимой выгодой для производителей окон, станет высокая степень предварительной сборки и возможность оптимизации складских запасов.  Для архитекторов и конечных пользователей аргументы в пользу выбора окон с применением петлевой группы TITAN axxent 24+ также очевидны: высокая герметичность, малый износ, простота ухода за окнами. Благодаря компактной конструкции система может быть применена и для окон малых размеров.


SIEGENIA PORTAL: система фурнитуры для раздвижных конструкцийПродуктовая группа PORTAL от SIEGENIA разработана для достижения максимального уровня комфорта в помещении. Все продукты группы PORTALотличают дизайн, надежность и комфорт использования. PORTAL отличает большое разнообразие новинок: ранее были представлены системы порогов ECO PASS SKY, предназначенные для панорамного остекления до самого порога, амортизатор SOFTCLOSE для мягкого закрывания, фурнитура для подъемно-сдвижных конструкций с безбарьерным порогом HS 400 COMPACT. Новейшей разработкой стал портал PSK COMFORT – совершенно новый концепт фурнитуры для систем PSK, которая существенно облегчает использование и монтаж элементов PS и PSK.

ECO PASS SKY: современное панорамное остекление больших поверхностей

Современные тенденции в области раздвижных конструкций – это, прежде всего, большая площадь остекления для того, чтобы в помещение поступало много естественного света, а также повышенный уровень комфорта. Новые варианты системы порогов ECO PASS SKY и ECO PASS SKYPLUS фирмы SIEGENIA делают использование панорамного остекления еще более удобным и практичным.  Система предназначена для  подьемносдвижных конструкций из дерева, дерева/алюминия и обеспечивают возможность остекления створок  непосредственно до порога (SKY)  и даже внутри порога (SKYPLUS). Новые конструктивные возможности создают эффект абсолютно безбарьерного пространства (высота порога всего 5мм), повышают энергоэффективность и предлагают явные преимущества как  для архитекторов, проектировщиков, так и для конечных потребителей. Новая система порогов – это дополнительные преимущества для производителей окон. Широкий выбор вариантов PORTAL HS позволяет разрабатывать индивидуальные решения, отвечающие самым взыскательным пожеланиям клиентов. Системы ECO PASS SKY и SKYPLUS позволяют изготовлять конструкции из двух раздвижных створок. Оба варианта порогов доступны в предложении PORTAL HS COMFORT UNIT, т. е. как индивидуальный пакет, включающий в себя все без исключения компоненты, необходимые для выполнения заказа.


SOFT CLOSE: легкость хода без поврежденийПолностью скрытый амортизатор SOFT CLOSE – это не только идеальный внешний вид, удовлетворяющий взыскательные требования. Это комфортное решение хорошо известно в быту: его аналог используют, например, в выдвижных  кухонных шкафах. Благодаря разработчикам SIEGENIA, аналогичный «комфортный»эффект применяется и для раздвижных конструкций с большой площадью остекления и весом створки. При движении в конечное положение тяжелая створка мягко притормаживается, а затем медленно и точно притягивается в закрытое положение. Кроме того, для элементов из дерева и дерева/алюминия разработан особый дизайнерский вариант направляющей,  убранной в дерево «заподлицо». Верхние ролики скользят по ней мягко и бесшумно, обеспечивая защиту от повреждений и сохранность элемента. Производители окон найдут для себя ряд преимуществ в новом доводчике SOFT CLOSE. К его сильным сторонам относятся простота монтажа, легкость хода створки, автоматическая регулировка при помощи встроенной пружинной системы. Ассортимент SOFT CLOSE в настоящее время дорабатывается и расширяется, в настоящее время доступны варианты для систем пластиковых профилей. Остальные системы будут представлены летом 2016.


Привод с поворотными крюками: благородный внешний вид – высокая надежностьВ новых приводах c крюкообразными ригелями программы PORTAL HS компании SIEGENIA герметичность и надежность сочетаются с идеальным внешним видом. Скрыто расположенный запорный механизм с двумя поворотными крюками из высококачественной стали автоматически прячущихся при открывании створки, обеспечивая удивительную легкость движения. В отличие от других представленных на рынке продуктов, запирание крюком выполняется в направлении снизу вверх (при помощи мягкого роликового механизма в раме). Прижим створки происходит не только горизонтально, но и вертикально. Эта уникальная функция запирания для HS-элементов имеет явные преимущества: она обеспечивает защелкивание крюка при опускании створки, и отжать его невозможно даже с использованием инструментов. Решения SIEGENIА имеют самые высокие показатели в отношении герметичности, долговечности и защиты от взлома. Кроме того, решение идеально сочетается со всеми без исключения системами из дерево – алюминия и дерева – эта инновационная разработка SIEGENIA не имеет аналогов на рынке. В продаже уже представлены и первые варианты для профилей из пластика.

Раздвижная система HS 400 COMPACT: комфортное обслуживание панорамных окон
Больше света, благодаря более тонким профилям, больше легкости хода за счет распределения веса створки на восемь роликов, повышение энергоэффективности в результате уменьшения ширины профиля. Новая система HS 400 COMPACT для окон из дерева и дерева/алюминия – это повышенный комфорт в помещении в сочетании с более быстрым монтажом и сокращением объемов склада. Меньшая глубина паза позволяет использовать створки с более узкой рамой при сохранении стабильности рамы, а также обеспечить возможность использования раздвижной системы HS 200 для лёгких створок. Благодаря малой высоте деталей в 35 мм, достигается минимальная глубина паза и ширины профиля рамы при сохранении стабильности створки. При этом маятниковая опора на 8 роликах с оптимальным распределением веса на две каретки обеспечивает минимальный износ и легкость хода. Раздвижная система HS 400 COMPACT, рассчитанная на вес створки до 400 кг, позволяет отказаться от затратного монтажа тандемных решений для особо тяжелых и широких окон.


PSK COMFORT: интуитивное, надежное обслуживание и легкость монтажаГлавная цель этой инновационной разработки компании SIEGENIA – совершенно новый уровень комфорта обслуживания, а также простота и вместе с тем надежность монтажа окон. Система PSK COMFORT для окон из дерева, дерева/алюминия и пластика сочетает в себе комфортное, интуитивное использование с легкостью хода створки до самого закрытия. Этот эффект дополняется усовершенствованной системой доводчиков на нижней и верхней стороне окна. Новая конструкция ножниц позволяет предотвратить провисание створки при закрывании. Модульная система дает возможность гибко использовать продукцию с учетом различных требований к цене и комфорту. Дальнейшие разработки PSKPLUS снижают затраты производителей окон, делают возможными индивидуальные решения для окон различного веса и обеспечивают легкость монтажа. Не в последнюю очередь следует отметить и новый, современный дизайн накладок, закрывающих направляющую. Новая система PSK COMFORT поступит в продажу летом 2016 года.


SIEGENIA ALUВ продуктовой группе SIEGENIA ALU представлена новинка для переработчиков, архитекторов и конечного потребителя: это скрытая фурнитура ALU axxentPLUS  и ALU 2200 SV фурнитура с видимыми петлями. При разработке ALU axxentPLUS – отличительной особенностью которого является, прежде всего, его непревзойденный внешний вид и высокая несущая способность, – и ALU 2200 SV большое внимание уделялось техническим свойствам.


ALUaxxentPLUS: привлекательный вид благодаря скрытым петлямНа основе ALUaxxent был разработан ALU axxentPLUS: постоянно развивающаяся фурнитура для окон и балконных дверей из алюминиевого профиля компанией SIEGENIA соответствует самым высоким запросам к эстетике и дизайну. И всё это в сочетании с высокой несущей способностью до 150 кг и возможностью установок створок высотой до 2600 м. Изготовление фурнитуры из нержавеющей стали гарантирует высокое качество и долгий срок службы. ALU axxentPLUS подкупает своей практичностью: различные предварительно смонтированные или клеммные рамные детали гарантируют простой монтаж; опора нижней петли на раме имеет 3-мерную регулировку, а также ножницы оснащены встроенной боковой регулировкой и регулировкой прижима. Другие преимущества заключаются в модульной системе элементов, что помогает реализовывать индивидуальные пожелания клиентов. Продуктовая линейка ALU axxentPLUS представлена для рамного паза 10 мм для поворотно-откидного с обычным и с  обратным способом открывания створки (ТВТ). Все другие варианты поступят в продажу до начала выставки FENSTERBAU.


ALU 2200 SV: оптимальная по затратам времени и экономичная переработка на производстве
Настоящей находкой для переработчика является ALU 2200 SV, разработанная на основе ALU2200. Впервые продукт будет представлен на выставке FENSTERBAU для поворотных и поворотно-откидных створок, а также балконных дверей из алюминиевого профиля со средним весом створки. Оптимизирована несущая способность до 90-100 кг, что обеспечивает бóльшую свободу действий для переработчиков и архитекторов. Поставляемая со 2 квартала 2016 года фурнитура отличается от своего предшественника упрощённым и точным монтажом. С целью улучшения функциональной надёжности были разработаны, к примеру, клеммные элементы на опоре нижней петли и в ножничной петле; клеммные рамные детали с внутренним пазом, а также боковая регулировка (+/- 1 мм), необходимая в особенности на штульповых конструкциях.


SIEGENIA AEROЦентральная тема новых настенных проветривателей группы продуктов SIEGENIA AERO – это высокое качество воздуха в помещении. Благодаря продуманному дизайну и технологиям, новинки AERO вносят свой вклад и в другие нюансы комфорта помещения. Как AEROVITAL ambience, так и AEROTUBE отличаются энергоэффективностью и комфортным обслуживанием. Они предназначены для нового строительства и для ремонтируемых помещений.


AEROVITAL ambience: компактный настенный проветривательдля комфорта в помещенииОбеспечивает приток очищенного свежего воздуха при закрытых окнах и служит идеальным решением для создания здорового климата в помещении. При этом AEROVITAL ambience, который поступит в продажу  со 2 квартала 2016, имеет дополнительные преимущества контролируемого проветривания. Настенный проветриватель с современным плоским дизайном отличается низким уровнем шума при полной нагрузке (60 м3/час), хорошей звукоизоляцией, удобным управлением через встроенные сенсоры. Высокий уровень рекуперации тепла делает этот проветриватель настоящим «профи» в области энергоэффективности.  Прибор оснащен системой  подключения  к  Wi-Fi,и через приложение SIEGENIA Comfort App прибором AEROVITAL ambience возможно управлять с iPhone или iPad. Новый проветриватель прост в установке: необходимы отверстия диаметром 80 мм.


SIEGENIA AEROTUBE: комфортное обслуживание, простой монтаж Со 2 квартала 2016 мы сможем предложить своим клиентам новинку – AEROTUBE. Благодаря размещению механизма проветривания и функционального блока в трубе, а также  красивой плоской накладке проветриватель мало заметен в помещении. Кроме того, он оснащен мощным рекуператором тепла. Переключение приточной и вытяжной вентиляции регулируется датчиком влажности. Управление можно легко осуществлять через iPhone или iPad, теперь и через сеть Wi-Fi, с помощью SIEGENIA ComfortApp. При этом нет необходимости в установке блока управления на стене и прокладке соединительных кабелей между приборами. А настройка функций и подключение приборов к сети Wi-Fi не требуют больших затрат.


SIEGENIA DRIVEВ рамках кампании по продвижению систем комфорта на выставке FENSTERBAU будет представлена линейка продуктов SIEGENIA DRIVE, включающая в себя две новые разработки, привлекательные для клиентов и расширяющие возможности  создания «умного дома».

SIEGENIA ComfortApp:смартфон для дистанционного управления

Уникальное и действительно комфортное предложение – возможность управления многими продуктами группы SIEGENIA через единое приложение(от настенного проветривателя AEROPAC, датчика качества воздуха SENSOAIR и системы DRIVE axxent DK до KFV GENIUS). Тем самым SIEGENIA ComfortApp заменяет индивидуальные дистанционные пульты управления (ИК и радиоуправление) на централизованное управление через смартфон, планшет или ноутбук. Устройство получает регулярные сообщения о состоянии прибора, учитывая все выбранные функции. Набор функций для создания комфорта широк, например, таймер вентилятора или индикация необходимости замены фильтров. Создание подобного прибора стало с технической точки зрения возможно благодаря потенциальному исполнению любого прибора с системой подключением к Wi-Fi, и использованию прибора либо автономное самостоятельного решение, либо подключенного к домашней  Wi-Fi сети. Поставки SIEGENIA ComfortApp начнутся после выставки FENSTERBAU.


DRIVE axxent HSА:скрытое управление окнами больших размеров В качестве достойной альтернативы стандартному, расположенному и применяемому независимо от системы фурнитуры  автоматическому подъемно-сдвижному приводу MHS 400  на выставке FENSTERBAU компания SIEGENIA впервые представит систему DRIVE axxent HSA. Это современное решение позволяет осуществлять управление окнами весом до 400 кг одним нажатием кнопки (схема А и С). Преимуществом системы является идеальный внешний вид, созданный благодаря скрытой установке подъемного привода с плоской кнопкой управления, выполненной из высококачественной стали. При одновременном использовании плоского порога возможно создание безбарьерной среды в соответствии с DIN 18025. Тема комфортного управления является центральной и для DRIVE axxent HSA: открывание и закрывание по выбору может выполняться при помощи стальной кнопки, через инфракрасный пульт дистанционного управления или через приложение SIEGENIA Comfort App. Сюда же относятся автоматическое управление щелевым проветриванием и индивидуальные установки ширины открывания. Преимуществом для производителей окон станет и простота монтажа привода, уже известного им по автоматическим подъемно-раздвижным элементам MHS400. Такой же простотой отличается и монтаж скрытолежащего подъемного механизма. Он монтируется вместо ручки и привода в фрезерованном кармане рамы сдвижной створки и легко комбинируется с фурнитурой SIEGENIA.

Система DRIVE axxent HSA компании SIEGENIA разработана для подъемно-раздвижных систем для рам из любых материалов. Она поступит в продажу после выставки FENSTERBAU.


SIEGENIA KFVНа выставке FENSTERBAU будут представлены новые инновационные продукты SIEGENIA KFV – автоматический замок для многоквартирных домов и магнитный замок для внутренних межкомнатных дверей. Главные задачи, которые решают продукты  – безопасность и комфорт.


Сочетание безопасности и комфорта: AS 3600Автоматический замок AS 3600 для входных дверей из дерева, алюминия и пластика – новый продукт  KFV, который обеспечивает удобное и надежное запирание дверей в многоквартирных домах и сочетает в себе безопасность и комфорт. Как только механический привод активирует обе защелки в дополнительных замках, начинается процесс запирания. Ригели выдвигаются на 20мм. Одновременно два поворотных крюка защелкиваются на элементах рамы. В качестве дополнительной меры безопасности можно закрыть ригель в главном замке, благодаря чему блокируется ручка.

Процесс отпирания также удобен: блокировочные элементы легко возвращаются в исходное положение нажатием кнопки или поворотом ключа. Еще больший комфорт обеспечивает комбинация замка AS 3600 с автоматической функцией отпирания. Установка замка AS 3600 также отличается простотой. Благодаря тому, что замок интегрирован в модульную систему SIEGENIA KFV, он полностью сочетается со всеми рамными деталями группы KFV (детали рам). Это позволяет экономить время и затраты на монтаж, а также существенно сокращает объемы склада. В продажу замки AS 3600 поступят в апреле 2016.

Магнитный замок KFV111 – комфортное решение для межкомнатных дверей

Высокий уровень комфорта обеспечивается новым магнитным замком KFV 111 компании SIEGENIA. Теперь магнитные замки доступны и для межкомнатных дверей из дерева. При открытой двери защелка расположена заподлицо со штульпом и практически не видна. Расположение детали и выполнение ее из высококачественной стали придают KFV 111 великолепный внешний вид. При закрывании двери магниты, встроенные в раму, обеспечивают точность выдвигания защелки. Благодаря этому дверь закрывается практически бесшумно. Дополнительное преимущество – магнитная техника делает закрывание двери легким, мягким, и не требует особого обслуживания. Долговечный неодимовый магнит существенно превосходит по своему качеству все существующие аналоги. Преимуществом с точки зрения монтажа являются четыре точки фиксации, отвечающие за стабильность посадки, а также конструкция замка в соответствии с требованиями DIN 18251-1. Возможна замена классического врезного замка на магнитный без дополнительных затрат.

Компоненты створки

Чтобы достичь большего с меньшим количеством компонентов, необходимо качество. В TITAN это вложено в уникальные детали продукта, такие как проверенный комфортный грибовидный кулачок и защелкивающееся соединение с мелкими зубьями. Но это также проявляется в каждом рабочем шаге, который упрощен или даже опущен благодаря TITAN. Продуманная системная концепция усложняет вашу логистику и быстрее приведет вас к успеху.

Легко устанавливает новые стандарты комфорта и безопасности.

Современные шестерни TITAN с легкостью устанавливают новые стандарты. При взаимодействии с грибовидными кулачками TITAN comfort они являются ключевым моментом для долговременной простоты использования и неизменной устойчивости к взлому, а также ключом к значительному повышению эффективности. Потому что все компоненты могут быть идеально и автоматически завинчены на место благодаря их зажиму, нечувствительному к допускам, а затем остаются точно и прочно закрепленными в течение длительного времени.

Грибовидный эксцентрик TITAN comfort

Автоматическая компенсация допусков.

  • Плавная регулировка высоты: выравнивает допуски на воздушный зазор и независимо изменяет условия каркаса, такие как колебания температуры, что упрощает установку
  • Максимальное удобство использования благодаря оптимально отрегулированной, плавной и надежной системе запирания в любое время
  • Эффективная настройка системы с грибовидным кулачком TITAN comfort: меньше компонентов и меньше складских помещений для решений до RC2 и выше
  • Может быть достигнута высокая устойчивость к взлому

Многофункциональный уголок:

Один компонент – множество преимуществ. №

Многофункциональный угол, который можно использовать для всех размеров створок, — это гораздо больше, чем просто угловой привод. Потому что он сочетает в себе несколько функций в одном компоненте и ощутимо обеспечивает больший комфорт при минимальном складировании. Открытие, наклон и закрытие происходит особенно плавно, потому что створка поднимается заранее и амортизируется, позволяя ей плавно скользить в раму. Злоупотребление невозможно!

1. Замок наклона
2. Запирающая часть
3. Подъемник
4. Устройство для неправильного обращения

Защелкивающееся соединение

Высокоточные мелкие зубья.
Сокращает время сборки и установки, обеспечивая особенно простое и надежное соединение компонентов с меньшим «люфтом» и потерей хода. Версии RC1 и RC2 могут быть изготовлены без дополнительных процессов резки.

Зажим

Нечувствителен к допускам и автоматически привинчивается.
Благодаря надежному зажиму всех компонентов возможно автоматическое завинчивание без усилий. Гарантируется надежное позиционирование аппаратных компонентов.

Лучше тянет, мягче тормозит.

  • Большие допуски благодаря меньшей толщине ножки
  • Оптимальный угол наклона, позволяющий легко закрывать даже широкие окна
  • Больше грузоподъемности и комфорта при минимальном износе: слайдер из высококачественного ПВХ и серийная фрикционная втулка для мягкого скольжения в положение наклона
  • Встроенное противоударное устройство в наклонном положении, которое также амортизирует упор
  • Блокировка переключения передач в наклонном положении предотвращает неправильное обращение

Фурнитура для складных раздвижных дверей Siegenia FS

Описание

Загрузки

Шаг 1

Выбор варианта схемы

См. технический вид 1

Ссылка на схему получается следующим образом:

  • Первая цифра – общее количество створок (4)
  • Вторая цифра — количество створок на большей стороне (3)
  • Третья цифра — количество створок на наименьшей стороне (1)

Например, см. Технический вид 1

На этом этапе нам также нужно знать, будет ли складная дверь открываться внутрь или наружу.

Шаг 2

Выбор варианта запирания

См. технический вид 2

i) Створка — Соединение створки — 2 Варианты запирания:

  • Привод (дополнительно) с угловым приводом с грибовидным или роликовым замком.

Можно добавить дополнительный крюк.

  • Приводная шестерня (опционально) с запорным болтом



ii) Без замка



iii) Ведомая створка — 2 Варианты блокировки:

  • Ведомая шестерня DSG без грибочков, соединяется с угловым приводом с грибовидными
  • Шестерня привода (дополнительно) с анкерными болтами или блокировкой углового привода (подчиненный замок, управляемый рукояткой)



iv) Главной направляющий элемент — 4 варианта блокировки:

  • Привод (дополнительно) с угловым приводом с грибовидной или роликовой блокировкой.

Можно добавить дополнительный замок с крюком

  • Приводной механизм (опционально) с замком на защелку
  • Ведущая шестерня PZ (дополнительные задние шестерни), кулачковый замок с грибовидным угловым приводом плюс цилиндр
  • Многозапорный дверной замок (дополнительно) и ответные планки для профиля



Шаг 3

Выбор варианта петли

См. технический вид 3

Петли поставляются в стандартной комплектации, однако существует возможность установки альтернативных петель.

i, ii, iv) Складные петли подходят для использования на 3 секциях

(i: соединение рамы и створки, ii: соединение створки и створки и iv: соединение створки и рамы)

Варианты складной петли:

  • Полная безопасность (защитные петли внутри и снаружи)
  • Без защиты (стандартные петли внутри и снаружи)
  • Защита только снаружи



Для соединения рамы со створкой (i или iv) можно использовать стандартную 3D-петлю. Однако это может не позволить полностью откинуть створку и поэтому не рекомендуется.



iii) Соединение створки – створки – рамы:

  • Открытая тележка типа C В комплект входят колеса и 1 петля
  • Открытое колесо тележки типа D с откидным шарниром (3 шт. в коробке)



Шаг 4

Выбор варианта ручки

См. технический вид 4

В комплект поставки входит несколько ручек:

i) Утопленная рукоятка

3

  • Плоская ручка
  • Съемный рычаг (пожарный топор)

    •

    ii) Варианты ручки:

    • Без ручки



    iii) Варианты ручек:

    • Ведомая дверная ручка DSG
    • Утопленная ручка
    • Плоская ручка
    • Съемный рычаг (пожарный топор)
    • Внутренняя/внешняя ручка с накладкой



    iv) Варианты рукоятки при использовании приводного стержня или приводного механизма PZ:

    • Утопленная ручка
    • Плоская ручка
    • Съемный рычаг (пожарный топор)
    • Внутренняя/внешняя ручка с накладкой
    • Стандартный рычаг/рычаг при использовании многозапорного замка



    Шаг 5

    Выберите порог

    Существует два варианта порога: стандартный или низкий.

    Диапазон размеров:

    Ширина створки: 330–900 мм

    Высота скидки: 840 мм — 2360 мм

    Ширина внешней рамы: В зависимости от типа профиля, схема и ширины ствола

    Вес ствола: Максимум 80 кг

    .

    Заблокируемая шестерна: PZ Gear 25, 30 и 35 мм

    Дверной замк 35 мм

    Высота с переменной ручкой: 420 мм — 1180 мм

    Схема Варианты:

    При выборе схем 220, 440 или 660:

    • Требуется прибавка 20 мм к раме для размещения тележек при закрытии створки
    • На последней створке используются только комплекты колес

    Варианты блокировки:

    • Все угловые приводы имеют грибовидную или роликовую блокировку с дополнительными крюками, если необходимо
    • Стрелковый затвор
    • PZ Приводная шестерня имеет один или два роликовых кулачка (в зависимости от высоты), которые фиксируются в профильной пластине ролика

    Альтернативные варианты запирания:

    • Многоточечный замок FUHR или Igenious Master Leaf
    • Промежуточная створка — верхний и нижний крюкообразный замок FUHR для дополнительной безопасности

    Варианты петель:

    Там, где створки крепятся к раме, можно использовать складную петлю для створки для сохранения единообразия. Опорные пластины и уплотнители потребуются для профильных систем при использовании складных петель 17/38, 17/48 и 27/48.

    Можно использовать обычные дверные петли, однако это может ограничить возможность полного откидывания створки.

    Варианты ручек:

    Существует несколько вариантов ручек для использования вдоль двустворчатой ​​створки промежуточных створок, включая утопленные ручки, плоскую ручку, съемный рычаг, D-образную ручку и стандартную рычажную ручку для главной створки.

    Варианты порога:

    Выберите стандартный или низкий порог в зависимости от требований проекта.
